浅谈板球场给水排水的设计
球场排水工程施工方案设计
一、项目背景随着体育事业的蓬勃发展，足球场等体育设施的建设日益增多。
良好的排水系统是确保球场使用安全和延长设施使用寿命的关键。
本方案针对某足球场排水工程，提出一套科学、合理的施工方案设计。
二、工程概况1. 工程名称：某足球场排水工程2. 工程地点：某市某区3. 工程规模：足球场面积12000平方米4. 工程预算：叁拾玖万玖仟元整（399000.00元）三、设计原则1. 符合国家标准和规范要求；2. 确保球场排水系统稳定、高效；3. 优化施工方案，降低施工成本；4. 保障施工安全和质量。
四、设计方案1. 排水系统布局（1）在足球场四周新建混凝土排水沟，总长度为364米，宽度为40厘米，深度为80厘米；（2）在排水沟内设置沉沙井6个，以减少泥沙对排水系统的影响；（3）在排水沟上方铺设雨水盖板，总长度为364米；（4）压埋混凝土管道20米，用于连接排水沟和雨水井。
2. 施工工艺（1）基础处理：对排水沟基础进行平整、夯实，确保基础稳定；（2）排水沟施工：采用混凝土浇筑，严格控制混凝土强度和浇筑质量；（3）沉沙井施工：按照设计要求进行沉沙井的挖设、浇筑和回填；（4）雨水盖板施工：采用预制混凝土盖板，确保盖板与排水沟的连接牢固；（5）混凝土管道施工：按照设计要求进行管道的铺设和连接。
3. 施工进度安排（1）基础处理：5天；（2）排水沟施工：10天；（3）沉沙井施工：7天；（4）雨水盖板施工：5天；（5）混凝土管道施工：3天；（6）总体施工周期：30天。
五、施工安全管理1. 严格执行施工现场安全管理制度，确保施工安全；2. 加强施工人员的安全培训，提高安全意识；3. 设置安全警示标志，提醒施工人员注意安全；4. 采取有效措施，防止施工现场发生安全事故。
六、质量控制1. 严格按照设计要求和施工规范进行施工；2. 加强施工过程中的质量检查，确保工程质量；3. 对施工过程中发现的质量问题，及时进行处理；4. 施工完成后，进行验收，确保工程质量符合要求。
篮球场排水渠施工方案设计
篮球场排水渠施工方案设计1. 简介篮球场排水渠施工方案设计是为了解决篮球场地面排水不畅的问题，确保场地在雨天或保洁过程中能够及时排出积水，保持场地的使用质量。
本文档将详细介绍篮球场排水渠的设计方案及施工流程。
2. 设计方案2.1 排水渠位置根据场地实际情况和排水需求，排水渠的位置应位于篮球场四周边界，并且均匀分布。
每个排水渠的间距应根据场地大小和排水量进行合理确定，以便快速排水。
2.2 排水渠设计排水渠的设计应满足以下要求： - 渠道宽度：根据场地的大小和预计排水量确定，一般为20cm至30cm。
- 渠道深度：保证排水渠深度能够有效排走积水，一般在10cm至15cm之间为宜。
- 渠道材料：可以选用混凝土、塑料或铝合金等耐用且防腐蚀的材料进行施工。
- 渠道横截面形状：采用倒梯形或V字形横截面，以确保排水渠能够更快速地排水。
- 防滑设计：在排水渠底部增加防滑纹路或使用防滑材料，以确保球员在运动中不会滑倒。
2.3 排水渠连接排水渠的连接应保证整个篮球场的排水系统畅通无阻。
在设计中，可以通过以下方式： - 渠道之间设置连接管道，将各个排水渠联通起来。
- 确保排水渠与场地周边的地面有一定的高差，使积水能够自然流向排水渠。
- 确保排水渠的连接处坚固可靠，防止出现渗漏或破坏现象。
3. 施工流程3.1 准备工作•确定排水渠的设计方案和位置。
•清理场地，确保施工区域的干净整洁。
•准备施工所需的材料和工具。
3.2 渠道开挖•根据设计方案，使用铲子、挖掘机等工具在场地四周边界挖掘排水渠的位置。
•渠道宽度和深度应按照设计要求进行控制，确保渠道尺寸的准确性和一致性。
3.3 渠道铺设•清理挖掘出来的渠道，确保渠道底部平整无杂物。
•根据设计方案选取合适的材料（如混凝土、塑料或铝合金）进行渠道的铺设。
•如果选择混凝土材料，需事先搅拌好混凝土，并倒入渠道中进行均匀振实。
3.4 排水渠连接•在排水渠的连接处安装连接管道，确保各个排水渠能够联通起来。
高尔夫球场设计中的排水系统规划和设计
高尔夫球场设计中的排水系统规划和设计随着人们对休闲娱乐活动的需求不断增加，高尔夫球成为了一种备受追捧的运动项目。
然而，作为一个室外运动，高尔夫球场的设计需要考虑到各种自然因素，尤其是排水系统的规划和设计。
排水系统对于高尔夫球场的正常运行至关重要。
一个良好的排水系统可以确保球场在各种气候条件下都能提供良好的游戏体验，并减少球场维护的时间和成本。
下面将介绍高尔夫球场设计中的排水系统规划和设计的重要性以及一些常用的方法和技术。
首先，排水系统的规划需要根据球场的地理状况和气候条件进行综合考虑。
球场的地形、土壤类型、降雨量等因素都会对排水系统的设计产生影响。
例如，球场周围的河流、湖泊等水源是否足够，以及地下水位的高低都需要考虑在内。
此外，气候条件也会对排水系统的设计提出要求。
在降雨量较大的地区，排水系统需要具备更高的处理能力，以防止球场积水导致游戏无法进行。
其次，排水系统的设计需要考虑球场的不同区域。
高尔夫球场通常可以分为果岭、球道、沙坑等不同的区域。
每个区域的排水系统都需要有独特的设计和布局。
果岭是球道上草坪良好的休息点，在排水系统中需要考虑确保果岭和周围区域的水流不会对草坪造成伤害。
球道是球员行进的主要区域，排水系统需要确保球道上没有积水，以保证球员球的飞行轨迹不受影响。
沙坑则是球员遇到水障碍时使用的区域，排水系统需要确保沙坑内的水能够迅速排水，以便球员进行击打。
为了实现良好的排水效果，高尔夫球场设计中常用的排水系统技术有以下几种：1. 排水沟：在球道和果岭之间设置排水沟，可以将球道上的积水引导到合适的地方排泄。
排水沟需要适当的倾斜度和深度，以确保水能够顺利流动。
2. 排水管道：在球道和果岭周围设置排水管道，将积水引导到适当的排水区。
排水管道需要具备足够的容量和排水速度，以应对降雨量较大的情况。
3. 排水孔：在果岭上设计排水孔，确保果岭表面的水能够迅速排泄。
排水孔需要适当的数量和间距，以保证整个果岭能够均匀排水。
高尔夫球场排水工程施工方案及工艺方法
高尔夫球场排水工程施工方案及工艺方法一、工程方案1.排水系统设计：排水系统是整个排水工程的基础，包括排水管线、地方排水设备和地下水井等。
排水管线应采用高强度、耐腐蚀材料制作，以确保其长期稳定运行。
地方排水设备应根据球场的布局和坡度进行合理设置，以有效地排水。
同时，还需要建设地下水井，以收集和处理排水过程中的泥沙和杂物。
2.球场坡度设计：球场坡度的设置对排水效果有着直接影响。
球场应有合理的纵向和横向坡度，以确保雨水能够从球场表面快速排水。
纵向坡度通常沿着球场的长度方向设计，横向坡度通常呈交错的放射状，使雨水能够从球道快速排往球道边沟。
3.建设排水沟：排水沟是球场排水系统的核心部分，能够有效地接收、传输和排放雨水。
排水沟的设计应充分考虑球道和球道边沟的连接，确保雨水能够顺利流入排水沟。
同时，排水沟应具有良好的渗透性和耐久性，以确保排水效果的稳定性和持久性。
4.导水网设计：导水网是指由排水沟、排水管线和地下水井等组成的一种网络结构，用于引导和集中排水。
导水网的设计应合理布局，避免出现积水和渗漏现象。
导水网应具有良好的可扩展性和维护性，以便日后的维修和改造。
二、工艺方法1.排土开挖：在施工前，需要进行排土开挖，以确保土壤的平整度和坚实度。
排土开挖应根据球场的地形和设计要求进行，同时避免破坏球场的整体结构和景观。
2.土工布铺设：在开挖完毕后，需要对球场进行土工布铺设，以增加球场的稳定性和排水效果。
土工布应平整铺设，覆盖整个球场区域，并且与排水系统相连接，以确保雨水能够顺利排水。
3.排水管线安装：在土工布铺设完成后，需要进行排水管线的安装。
排水管线应按照设计要求进行布置，同时确保管线的畅通和密封性。
安装过程中，还需要注意管线的连接和固定，以提高管线的稳定性和耐久性。
4.排水沟施工：排水沟是球场排水系统的关键部分，其施工应根据设计要求进行。
排水沟的开挖应与球场的坡度相匹配，以确保雨水能够顺利流入。
同时，还需要砌筑排水沟的边沿和坡地，以提高排水效果和美观度。
足球场草坪排水设计
足球场草坪排水设计
足球球场对排水要求非常重要，如果下雨天场地内积水严重将影响比
赛的结果，长期积水也会影响天然草坪的寿命。
现在一般排水的方法有如
下三种：
1.场地表面排水法这是普遍使用的方法，也是非常重要的方法，靠着
足球场地的纵向及横向坡度，将降雨的水排出场外，其效果可排除全场面
积雨水的80%左右，所以要求设计坡度值和施工准确度的准确性，都是非
常严格的。
当前人造草坪足球场地大量修建，在基层施工时更要操作细致，标准严格，否则积水排不出去带来的问题很难决。
2.基层渗排法基层渗排法靠两方面排水、一是地表排水后的余水，经
松散的基层土壤渗到地下，同时经过基层内的盲沟，排出场外的排水沟中。
另一方面也能将地下水隔离，保持地表的自然含水量，对于天然草坪足球场，这是非常重要的。
基层渗排法，虽然好，但对工程材料规格要求很严，施工操作技术也排常严，否则将起不到渗排的作用，甚至成了滞水层。
3.强制排水法强制排水法是在基层里，设置一定量的滤水管，滤水管
做法。
它是通过抽水泵的真空作用，将基层中的水，加速吸入滤水管中而
排到场外，属于强排水系统。
在有条件足球场组建成“三位一体”的排水
系统使得足球场地，能在大雨天，可以进行比赛。
强制排水法是必不可少的。
体育场管雨水排水设计探讨

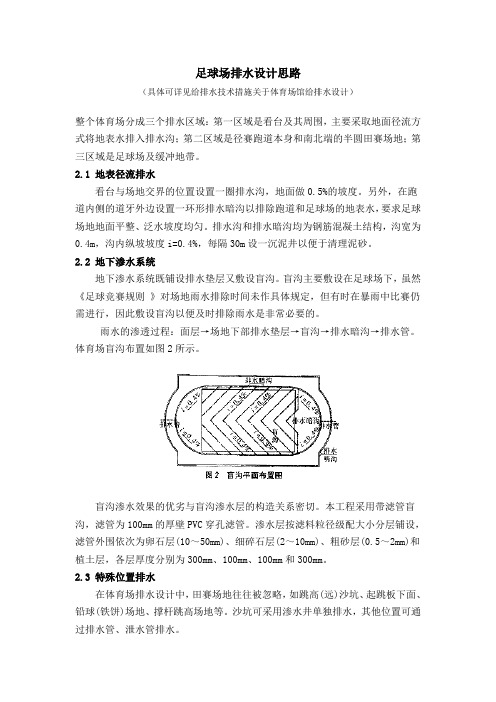

足球场排水设计思路
（具体可详见给排水技术措施关于体育场馆给排水设计）
整个体育场分成三个排水区域：第一区域是看台及其周围，主要采取地面径流方式将地表水排入排水沟；第二区域是径赛跑道本身和南北端的半圆田赛场地；第三区域是足球场及缓冲地带。
2.1 地表径流排水
看台与场地交界的位置设置一圈排水沟，地面做0.5%的坡度。
另外，在跑道内侧的道牙外边设置一环形排水暗沟以排除跑道和足球场的地表水，要求足球场地地面平整、泛水坡度均匀。
排水沟和排水暗沟均为钢筋混凝土结构，沟宽为0.4m，沟内纵坡坡度i=0.4%，每隔30m设一沉泥井以便于清理泥砂。
2.2 地下渗水系统
地下渗水系统既铺设排水垫层又敷设盲沟。
盲沟主要敷设在足球场下，虽然《足球竞赛规则》对场地雨水排除时间未作具体规定，但有时在暴雨中比赛仍需进行，因此敷设盲沟以便及时排除雨水是非常必要的。
雨水的渗透过程：面层→场地下部排水垫层→盲沟→排水暗沟→排水管。
体育场盲沟布置如图2所示。
盲沟渗水效果的优劣与盲沟渗水层的构造关系密切。
本工程采用带滤管盲沟，滤管为100mm的厚壁PVC穿孔滤管。
渗水层按滤料粒径级配大小分层铺设，滤管外围依次为卵石层(10～50mm)、细碎石层(2～10mm)、粗砂层(0.5～2mm)和植土层，各层厚度分别为300mm、100mm、100mm和300mm。
2.3 特殊位置排水
在体育场排水设计中，田赛场地往往被忽略，如跳高(远)沙坑、起跳板下面、铅球(铁饼)场地、撑杆跳高场地等。
沙坑可采用渗水井单独排水，其他位置可通过排水管、泄水管排水。
球场排水清理方案
球场排水清理方案在球场使用过程中，排水问题是一个需要高度重视的关键问题，尤其是在雨水较多或场地湿度较大的情况下。
不良的排水系统会对球场场地的稳定和球员的表现造成影响，因此定期清理排水系统显得尤为重要。
排水系统清理排水系统是球场中一个比较隐蔽的部分，但它的作用却是至关重要的。
一旦出现问题，容易影响球场的排水效果。
以下是一些常见的排水问题。
排水口受损排水口受损是一个很常见的排水问题，它可能被球员的鞋底或其他杂物卡塞，或者因被重物碰撞而出现损坏。
当排水口受损时，雨水将无法顺利排出球场，这会对球场稳定性和球员表现造成重大影响。
排水口被堵排水口被堵是排水问题中最常见的一个。
通常情况下，这是由于小球、松散的草皮和杂物等堵塞了排水口。
导致排水口被堵的原因主要是球员没有打扫干净场地，或者排水出口的标志不明显，或者排水孔清理不及时。
当排水口被堵，水无法及时排出，使得球场变得湿滑、泥泞，从而影响球员的表现。
为解决这些问题，我们可以采取一些简单的方法来清理排水系统：1.定期检查排水口是否正常，可以给排水口四周覆盖一些带有筛子的网格，预防杂物卡塞。
2.球场使用结束后对排水孔进行清理，清理一些小球、杂物等。
3.对于排水孔较深的位置，可以使用特殊的工具或者长柄铲等工具进行清理。
雨水的处理雨水是一个很重要的资源，合理利用雨水不仅可以减轻城市排水负担，减小洪水的发生概率，还可以为水资源的节约和可持续发展做出贡献。
接下来，我们将给出一些关于雨水处理的建议。
植被过滤带植被过滤带是一种简单有效的雨水处理设施，可以过滤污染物和磷酸盐等，降低雨水运动带来的污染风险。
将植被过滤带应用到球场排水系统中，可以将污染物过滤掉，减少对球场环境的影响。
蓄水设施球场的蓄水设施可以帮助球场收集雨水，将雨水储存到相应的蓄水设施中。
这种设施不仅可以减缓雨水流速，增加沉降时间，还可以有效地解决雨水排放的问题。
泵站系统为将积水排除球场，还可以采取泵站系统。
这种系统可以快速将排水口的积水泵出，保持球场的通畅。
足球场排水施工方案
足球场排水施工方案1. 概述本文档旨在提供一个足球场排水施工方案，确保球场在雨天或水浸情况下能够有效排水，保证比赛和训练的顺利进行。
2. 施工步骤以下是足球场排水施工的步骤：2.1. 场地评估在开始施工之前，需要对足球场的原有排水情况进行评估。
确定可能存在的排水问题以及改进的关键区域。
2.2. 排水系统设计根据场地评估的结果，制定一个排水系统设计方案。
考虑到场地的坡度、排水孔的数量和位置以及排水管道的布置等因素，确保排水系统的高效性和可持续性。
2.3. 材料准备根据排水系统设计方案，准备所需的材料。
这可能包括排水孔、排水管道、过滤材料等。
2.4. 球场改造根据设计方案，对球场进行必要的改造，包括挖掘排水孔的位置和深度，铺设排水管道，以及增加排水孔的数量等。
2.5. 系统测试在施工完成后，对排水系统进行测试。
确保排水孔和管道没有堵塞，并且水能够顺利流入排水系统中。
2.6. 保养和维护一旦排水系统正常运行，持续进行定期的保养和维护工作。
清理排水孔和管道，检查系统的运行情况，并及时处理任何问题。
3. 注意事项在进行足球场排水施工时，需要注意以下事项：- 选择合适的材料和设备，确保其品质和耐久性。
- 严格按照设计方案进行施工，确保排水系统的有效性。
- 定期进行维护和保养，避免排水系统被堵塞或损坏。
4. 结论通过采取以上施工步骤和注意事项，我们可以确保足球场排水系统的正常运行和高效性。
这将提供一个良好的比赛和训练环境，保证球场在任何天气条件下都能正常使用。
关于体育场地喷灌和排水系统设计的探讨
关于体育场地喷灌和排水系统设计的探讨摘要：场地建设是体育场建设的重要内容，体育排水系统喷灌系统的设计关系到体育场地的整体性能。
在人们对体育场地建设质量要求越来越高的背景下，加强体育场地喷灌和排水系统设计是建筑单位的当务之急。
本文将结合实例来探讨体育场地喷灌和排水系统设计。
关键词：体育场地；喷灌；排水系统；设计；探讨体育场地喷灌系统与排水系统设计是体育场地建设的重点。
随着经济社会的发展，人们对体育场地建设的重视程度越来越高，提升体育场地性能，加强场地喷灌与排水系统的设计是未来建设单位的必然选择。
笔者将结合长治体育中心的实际案例来探讨如何加强场地喷灌与排水系统设计。
长治体育中心基本情况介绍长治体育中心位于长治市市中心，该体育中心总体面积达到了2000平方米。
该体育场是乙级标准体育场，长治市体育场是长治市的标志性建筑，建筑物设计要求高，给排水系统要尽量按照甲级体育场的标准来进行设计。
对于喷灌系统有严格的要求，要求在设计过程中喷灌系统要覆盖体育场全范围，在下雨的时候能够及时排水，避免出现被水淹没的情况。
我国对体育场场地设计有明确规范，在设计过程中设计人员必须要严格按照设计规范来进行设计。
我国的《体育建筑设计规范》中对排水系统设计与灌溉系统的安装做出了具体细致的规定，其中有两个最为典型:一是要保证排水灌溉系统的设计不能够影响正常的体育运动；二是在设计过程中要重点做好盲沟排水，同时针对渗水层的铺设要严格按照滤料粒径级配来进行铺设。
长治市体育中心生活排水系统设计与喷灌系统的安装是一个系统工程，笔者认为该系统的设计与施工包括以下几个内容：场地及跑道喷洒；雨水排水；特殊位置排水，笔者将详细论述长治市体育中心的设计。
场地以及跑道喷洒设计场地以及跑道喷洒可以分为两个部分进行介绍，一是对场地草坪喷灌系统的设计；二是对塑胶跑道冲洗的设计。
场地草坪喷灌系统一般采用的是水洗砂的全砂结构、场地喷灌系统对渗水性要求很高，在设计过程中要尽量避免采用中远程、流量大的喷头，要根据现场喷灌系统的实际情况来选择喷头，一般意义上要选择那些流量小、喷灌强度中等偏小的喷头，这样做可以避免用水过多而导致的渗漏现象。
浅析中小型体育场馆给排水方案设计
浅析中小型体育场馆给排水方案设计摘要：随着中国的综合国力和人民生活水平的不断提高，再加上中国成功举办2008北京奥运会，体育运动已成为中国人不可缺少的健身和休闲方式。
各中小城市开始纷纷新建一些中小型的体育场馆和运动来满足人民群众的需要。
这些新建的中小型的体育场馆由于它们所承载的功能，修建运行后的维护管理，建设投资的资金等条件等都不同与普通建筑。
但对于给排水系统系统分类来说：常见的给水、热水、污水、雨水、室内外消防给水与普通建筑理论上无太大差异，但在方案制定的细节处需要仔细考量；再加上运动场馆的专业设施给排水施系统，一共六个系统。
关键词：中小型体育场馆，给水排水，室内外消防给水，专业设施给排水施系统Abstract: with the China’’s comprehensive national strength and the continuous improvement of people’’s living standard, plus China successfully held for 2008 Beijing Olympic Games, sports has become Chinese indispensable fitness and leisure. The small and medium-sized cities began to have some new small and medium-sized sports venues and exercise to meet the people’’s needs. These new small and medium-sized sports venues because they carry function, built after the operation maintenance management, construction investment funds, all different conditions with ordinary architecture. But for water supply and drainage system classification system for: common water, hot water, sewage, the rain, the room inside and outside the fire water system and common building theory do not have too big difference, but the details of the proposal making in place needs careful consideration; Plus sports venues professional facilities; water supply and drainage system, a total of six system.Keywords: small and medium-sized sports venues, water, indoor and outdoor fire water supply, water supply and drainage system; professional facilities前言随着中国的综合国力和人民生活水平的不断提高，再加上中国成功举办2008北京奥运会，体育运动已成为中国人不可缺少的健身和休闲方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈板球场给水排水的设计
摘要：板球，又名木球，一向给人称颂为“绅士的游戏”，是一项崇尚体育精神和“公平比赛”的运动。
板球起源于英国，盛行英国、澳大利亚、新西兰、印度、孟加拉、尼泊尔等国家。
2010年广州亚运会暨第16届亚运会于2010年11月12日至27日在中国广州进行，其中就包含有板球比赛项目。
为此广州兴建了中国第一个正式的板球比赛场。
随着板球运动的传播越来越广泛，也将有越来越多的新建球场，本文将阐述板球场的一些给排水设计的主要内容。
关键词：亚运会；班球场；给排水；设计
Abstract: cri cket, and name bowls, always give a person praise for “gentleman’s game”, is a advocate the spirit of sports and “fair game” of sports. Cricket originated in the United Kingdom “, in Britain, Australia, New Zealand, India, Bangladesh, Nepal and other countries. The 2010 guangzhou Asian games and the 16 th Asian games on November 12, 2010 at to 27 in guangzhou, China, which contains a cricket match project. Therefore guangzhou built China the first formal cricket games. With the spread of the cricket is more and more extensive, there will be more and more new stadium, this paper describes some of the cricket the main content of the drainage design.
Key words: the Asian games; Class stadium; Water supply and drainage; design
引言
板球起源于英国，盛行英国、澳大利亚、新西兰、印度、孟加拉、尼泊尔等国家。
2010年广州亚运会在中国广州进行，其中就包含有板球比赛项目。
为此广州兴建了中国第一个正式的板球比赛场。
随着板球运动的传播越来越广泛，也将有越来越多的新建球场。
板球球场的设计重点在于其排水系统，因为板球场为圆形，面积大，故其排水形式与足球比赛场是有所区别的。
因为其汇水面积大，如何保证即使在雨天进行国际级比赛时也不形成大面积的地面径流、水洼等影响比赛的地面情况即为给排水专业的重点设计内容。
1建筑形式
板球运动在中国尚未普及，人们并不了解板球比赛场的建筑形式，下面简要介绍广州亚运板球比赛场的建筑形式。
广州亚运板球比赛场的主球场区为一个150米直径的圆形草场，在圆形球场中心有一个矩形的中心投掷区，中心投掷区内填充一定硬度的黏土，在150米圆形球场以外周边为观众看台及比赛功能用房，以上部分即构成板球比赛场的主体。
2排水系统
板球比赛场排水系统主要包括主球场区域的雨水排水系统，观众看台及功能用房的雨、污水排水系统，看台外侧小区市政道路的排水系统。
其中观众看台、功能用房的雨、污水排水系统及看台外侧小区市政道路的排水系统与普通公共建筑及普通小区道路排水系统类似，本文中不再赘述，以下重点介绍主球场区雨水排水系统。
2.1排水沟设置
主球场区为一个150米直径的圆形草场，由于球场面积太大，为不影响比赛，故考虑在球场内设3圈雨水排水暗沟，在球场外边缘设一圈排水明沟。
由内至外，第一圈雨水排水暗沟设置于矩形中心投掷区的外边缘，第二圈雨水排水暗沟设置于半径25米处，第三圈雨水排水暗沟设置于半径50米处，第四圈雨水排水沟为明沟设置于半径75米处，即沿主球场外边缘设置，沟面设雨水格栅盖板，为建筑美观上铺有大粒径鹅卵石。
球场建筑完成面有2%的建筑坡度由球场中心坡向球场外围排水明沟。
各层排水暗沟尺寸根据各地情况，以雨水均为场内渗排计算确定。
2.2排水管设置
以球场中心为圆心，每45°均设置有排水干管，整体成“米”字形，按坡度连通各层排水沟底部，汇集至最外层排水明沟后，排至室外小区市政雨水检查井。
最外圈排水管径可根据各地暴雨强度公式，汇水面积计算确定。
第一圈排水暗沟内部区域设多条DN100渗排多孔管，收集渗入雨水。
第一圈排水暗沟至第二圈排水暗沟之间区域内，两排水干管之间以每15°设置DN100渗排多孔管。
第二圈排水暗沟至第三圈排水暗沟之间区域内，两排水干管之间以每7.5°设置DN100渗排多孔管。
第三圈排水暗沟至第四圈排水暗沟之间区域内，两排水干管之间以每7.5°设置DN100渗排多孔管。
渗排管均排至靠外圈的排水沟，若采用HDPE 管道，可按管道凹位设置矩形孔洞，空隙面积宜占上表面积的50%。
在场地内的雨水，尽量通过地下渗排多孔管排出，尽量避免地面径流出现。
2.3通气管道设置
因为球场内均设置为排水暗沟，为保证排水干管满流时的效果，应设置通气管道，通气管道在平面布置上采用类似排水干管的设置，为每45°均设置通气管，整体成“米”字形，连通场内各排水暗沟顶部至最外圈排水明沟。
这里取通气管管径不小于排水干管管径的1/2。
2.4场地构造
球场剖面上从表层至最底层依次为250mm种植土层、平铺土工布、粗砂层、50mm厚Ф5-8mm的碎石层、300mm厚Ф40-60mm的碎石层、素土夯实，渗排
多孔管置于300mm厚碎石层底部。
雨水入渗土壤的相关计算可参见国家建筑标准设计图集10SS705。
3给水系统
观众看台、功能用房的给水系统及看台外侧小区市政道路的给水系统与普通公共建筑及普通小区道路给水系统类似，本文中不再详述，以下简要介绍主球场区的给水系统。
3.1自动喷头设置
自动喷灌系统的埋地式自动升降喷头应注意喷水强度不宜过大，应满足专业草种叶面打击力度的要求。
埋地式自动升降喷头的保护半径并应覆盖整个球场，不留白点。
广州亚运板球场采用的埋地式自动升降喷头保护半径为24m，喷水强度为28mm/h，分为4组，每组6个喷头，通过电磁阀轮流开启各组喷头喷水。
中心投掷区内为黏土，喷灌时需用防水布覆盖
3.2取水栓设置
由于板球场的中心投掷区为黏土，不可用自动喷灌系统养护，需于中心投掷区边缘设置埋地式取水栓，宜设置2个，由专业人员取水养护中心投掷区内黏土。
4其它应用
广州亚运板球场的雨水排水形式类似给水工程的地下取水构筑物渗渠的集水、排工程的污水土壤渗滤净化沟。
与雨水利用工程设施的原理相同，这种排水形式在其它一些对于绿化场地要求较高的场所均可利用，例如足球比赛场、垒球比赛场、高尔夫球场、以及对绿化草地排水要求较高并不可设置检查井的场所等。
5结语
给水工程、排水工程、建筑给排水工程中有许多给水形式或排水形式原理均相通。
在平时的设计工作中，我们应学会灵活应用，不局限，并努力创新，使书本知识能够应用于实际，服务于社会，并带来实际的社会利益。
参考文献
[1]住房和城乡建设部工程质量安全监督司.中国建筑标准设计研究院.全国民用建筑工程设计技术措施/给水排水,2009 .
[2]张玉先. 2011全国勘察设计注册公用设备工程师给水排水专业执业资格考试教材第1册给水工程，2011.04.
[3]龙腾锐. 2011全国勘察设计注册公用设备工程师给水排水专业执业资格
考试教材第2册排水工程，2011.04.
[4] 岳秀萍. 2011全国勘察设计注册公用设备工程师给水排水专业执业资格考试教材第3册建筑给水排水工程，2011.04.
注：文章内所有公式及图表请用PDF形式查看。
