13.1 初识家用电器和电路（分层练习）一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池【答案】C【解析】常见的电源有：蓄电池、干电池、发电机/太阳能电池，可以把其它形式的能转化为电能，电磁炉是用电器，是消耗电能的装置，不是电源。
故C正确，ABD错误。
2．下列不属于电器的是A．节能灯B．电熨斗C．电热水壶D．电池【答案】D【解析】图ABC都是用电器，用电器工作时，消耗电能，获得其它形式的能；电源是将其它形式的能转化为电能的装置，为电路中的用电器提供电能，D图中电池是电源．故选D．3．关于电源和用电器，下列说法中正确的是（）A．电源是产生电能的装置B．电源是把其他形式能转化为电能的装置C．用电器是把电能转化为化学能的装置D．充电电池只能做电源，不能做用电器【答案】B【解析】AB．电源是把其他形式的的能转化成电能的装置，不能凭空产生电能，如干电池是将化学能转化为电能，故A错误，B正确；C．用电器可以把电能转化为其他形式的能，而不一定是转化为化学能，如小灯泡将电能转化为光能和内能，故C错误；D．充电电池在充电时消耗电能，相当于用电器，故D错误。
故选B。
4．用金属导线把灯泡接到电池两极上，在电池外部的电路中（）A．电子从正极移向负极B．电子从负极移向正极C．正电荷从正极移向负极D．负离子从负极移向正极【答案】B【解析】电荷的定向移动可以形成电流，形成电流的电荷可以是正电荷、可以是负电荷，也可以是正负电荷向相反方向定向移动形成电流，但是规定正电荷定向移动的方向为电流的方向，而自由电子是负电荷，负电荷定向移动形成电流的方向与负电荷的移动方向相反，在电池外部电流的方向是从正极流向负极，在金属导体中，能够移动的只有自由电子，所以在电池外部的电路中电子从负极移向正极，所以ACD不正确，B正确。
故选B。
5．手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（）A．按键相当于用电器B．弹簧为绝缘体C．干电池供电时，化学能转化为电能D．若按下按键灯泡不发光，一定是由于灯泡发生断路故障【答案】C【解析】A．手电筒的按键相当于开关，控制电路通、断，故A错误；B．手电筒底部的金属弹簧是导体，在这里的作用相当于导线，故B错误；C．干电池给灯泡供电时，将化学能转化为电能，故C正确；D．若按下按键灯泡不发光，可能是由于灯泡发生断路故障，也可能是灯泡短路，接触不良等因素，故D错误。
初识家用电器和电路(二)
初识家用电器和电路（二）
班级 姓名
学习目标：知道什么是电路图，电路图的意义
学习重点：学会由实物图画所对应的电路图
一、前置练习
画出下列元件的电路符号：
① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线 ⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线
二、随堂练习
1、下列符号中不属于用电器的是 （ ）
2、下图所示的四个电路中，正确的电路图是 （ ）
3、在下图的四个电路中，不会造成电源短路的是 （ ）
A B C D
4、请画出下图的实物电路的电路图．
A B C
D
＋
－ L1
L2
三、形成练习
1、．最简单的电路是由 、 、 、 等元件组成的。
2、决不允许用电线把电源的两极直接连接起来，这是因为 。
3、指出图13—3中各电路图的错误
甲： ；乙： ；丙： 。
4、观察如图13—4所示的三个实物连接图，回答以下问题：
(1)甲图中开关闭合前灯泡 ，开关闭合后 (填亮不亮)。
这种连接方式 (填“正确”或“错误”)；
(2)乙图中开关闭合前灯泡 ，开关闭合后 (填亮不亮)。
这种连接 方式 (填“正确”或“错误”)的；
(3)丙图中开关闭合前灯泡 ，开关闭合后 (填亮不亮)。
这种连接 方式 (填“正确”或“错误”)的；
(4)请在虚线框中画出正确连接图的电路图．
四、拓展练习
给你一只蓄电池、一只开关、两只小灯泡能够同时发光。
你能想出几种连接方法（不同的连接方式可以用不同颜色的笔连）？并画出对应的电路图。
＋ － L1
L2。
电路连接的基本方式(提高)巩固练习最新修正版最新修正版
【巩固练习】1.（2016•玉林二模）如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S3 B．只闭合S2C．同时闭合S1和S2 D．同时闭合S1和S32. 实验室有三盏灯，闭合开关时三盏灯同时亮，断开开关时三盏灯同时熄灭，可见这三盏灯的连接（）A.串联B.并联C.两盏灯并联起来再和第三盏灯串联D.以上三种情况都有可能3.为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。
下列设计最合理的电路图是（）4. 如图所示的电路中，说法不正确的是（）A.K1断开、K2闭合时，L1不亮、L2亮B.K1闭合、K2断开时，L1、L2都亮C.K1、K2都闭合，L1、L2都亮D.K1、K2都闭合，L1不亮、L2亮5.（2015•达州中考）如图所示电路，要使电阻R1、R2并联，则应将（）A. S2、S3闭合，S1断开B. S1、S2闭合，S3断开C. S2闭合，S1、S3断开D. S1闭合，S2、S3断开6.（多选）单刀双掷开关如图所示，它有三个接线柱，中间的接线柱上装有金属片，可以分别与左接线柱或右接线柱相连通，连通一侧接线柱的同时会使另一个接线柱断开。
单刀双掷开关的电路图符号是，开关此时是连通了上方的导线，当把开关向下闭合时，可以使上方导线断开，同时连通下方导线。
小李在一幢老式楼房中看到楼梯照明电灯安装在两层楼之间，楼上和楼下各有一个单刀双掷开关，拨动任何一个开关，都可以改变电灯的发光或熄灭状态。
他把这个现象告诉了小张，小张在实验室中用简单的器材连接了如图所示的四个电路图来模拟楼道灯的照明功能。
其中能够达到要求的是（）7.街上路灯都是联的；装饰建筑的白炽灯都是联的。
8.把两个灯泡连入电路，要使两个灯泡同时发光，连接方法有_____________种。
把两个灯泡_________连接起来的电路，叫做_____________电路，把两个灯泡_____________连接起来的电路，叫做__________电路。
13.1 初识家用电器和电路+13.2 电路连接的基本方式 课堂巩固练 苏科版物理九年级上册
第十三章电路初探第一节初识家用电器和电路1．电路的基本组成(1)电源：能持续________的装置。
从能量转化的观点来看，电源是把________的能转化为________能的装置。
常见电源有________电源和________电源。
(2)用电器：利用________进行工作的装置，可以将________能转化为我们所需要的能。
(3)开关：控制电路________的元件。
(4)导线：________电路。
2．电路元件符号：电池：__________；灯泡：__________；电铃：__________；电动机：__________；开关：__________；电阻：__________。
用______________表示电路连接的图，叫作电路图。
3．最常用的直流电源是____________。
当直流电源对用电器供电时，电流的方向是由电源的__________极经用电器到________极。
4．电路的三种状态：________路、________路和________路。
如果不经过用电器，用导线直接将电源两极相连，就会形成________路，损坏________。
5．连接电路时的注意事项(1)在连接电路的过程中，开关必须处于________状态。
(2)将导线接到电路元件的________上，并旋紧________，以保证接触良好。
1．用移动电源给手机充电，此时手机电池是________；当我们使用已经充满电的手机看电视剧或看教学视频时，此时手机电池是________。
(均选填“电源”“开关”或“用电器”)2．如图所示，开关闭合后，电路的这种状态叫作________路，可能会将________(选填“电源”或“灯泡”)烧坏；若要使小灯泡发光，应该去掉导线________(选填“a”“b”或“c”)。
(第2题)(第3题)3．如图是常用手电筒的剖面图，手电筒里的干电池在电路中是________，小灯泡是电路中的________，按钮是电路中的________，金属外壳是电路中的______。
13.1初识家用电器和电路(作业)(原卷版+解析)
13.1初识家用电器和电路一、单选题1．下列不属于电器的是（）A．节能灯B．电熨斗C．电热水壶D．电池2．下列关于电路的说法错误的是（）A．电源是提供电能的装置B．电路中必须有电源并且是通路时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置3．如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于( )A．电源B．开关C．用电器D．导线4．下列关于电路的说法中不．正确的是A．一个完整的电路由电源、用电器、导线和开关组成B．电源的作用是给用电器供电，提供持续的电流C．只要能使用电器工作的电路就是一个完整的电路D．开关的作用是控制电路的通和断5．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的A．开关B．导线C．电源D．发声器6．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( )A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开7．如图所示的四个电路中，符合电路基本组成条件且连接正确的是（）A．B． C．D．8．如图所示的电路中，灯泡能发光的电路是（）A．B．C．D．9．如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是（）A．实验时干电池的正极与负极相连B．用普通纸代替铝箔纸也能燃烧C．实验中铝箔纸没有发生化学变化D．该实验能说明短路带来的危害10．一种声光报警器的电路如图所示。
闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响11．小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。
第三章《认识电路》巩固练习-2021-2022学年教科版九年级上册物理(word版无答案)

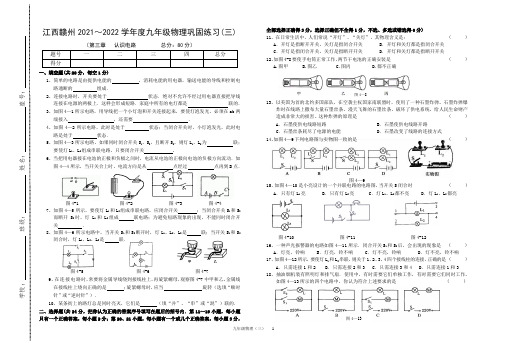

图4—9江西赣州2021～2022学年度九年级物理巩固练习(三)（第三章 认识电路 总分：80分）题号 一 二 三 四 总分 得分一、填空题(共20分，每空1分)1、简单的电路是由提供电能的 ，消耗电能的用电器，输送电能的导线和控制电路通断的 组成．2、连接电路时，开关要处于 状态．绝对不允许不经过用电器直接把导线连接在电源的两极上．这样会形成短路．家庭中所有的电灯都是 联的． 3、如图4—1所示电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光，必须在ab 两端接入 ，还需要 ．4、如图4—2所示电路，此时是处于 状态；当闭合开关时，小灯泡发光，此时电路是处于 状态．5、如图4—3所示电路，如果同时闭合开关S 1、S 3，且断开S 2，则灯L 1、L 2为 联；要使灯L 1、L 2组成串联电路，只要闭合开关 .6、当把用电器接在电池的正极和负极之间时，电流从电池的正极向电池的负极方向流动．如图4—4所示，当开关合上时，电流方向是从 点经过 点再到B 点．图4-1 图4-3 图4-4 7、如图—5所示，要使灯L 1和L 2组成串联电路，应闭合开关 ；当闭合开关S 1和S 3而断开S 2时，灯L 1和L 2组成 联电路；为避免短路现象的出现，不能同时闭合开关 ．8、如图4—6所示电路中，当开关S 1和S 2断开时，灯L 1、L 2、L 3是 联；当开关S 1和S 2闭合时，灯L 1、L 2、L 3是 联．图4-5 图4-6 图4-79、在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺母，观察图4-7中甲和乙，金属线在接线柱上绕向正确的是 ；旋紧螺母时，应当 旋转（选填“顺时针”或“逆时针”）．10、某条街上的路灯总是同时亮灭，它们是 （填“并”、“串”或“混”）联的． 二、选择题(共24分，把你认为正确的答案序号填写在题后的括号内．第11～19小题，每小题只有一个正确答案，每小题2分；第20、21小题，每小题有一个或几个正确答案，每小题3分，全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分)11、在日常生活中，人们常说“开灯”、“关灯”，其物理含义是： ( ) A ．开灯是指断开开关，关灯是指闭合开关 B ．开灯和关灯都是指闭合开关 C ．开灯是指闭合开关，关灯是指断开开关 D ．开灯和关灯都是指断开开关12、如图4-8要使手电筒正常工作，两节干电池的正确安装是 ( ) A.图甲 B.图乙 C.图丙 D.都不正确13、以美国为首的北约多国部队，在空袭主权国家南联盟时，使用了一种石墨炸弹。
九年级物理全册13.1初识家用电器和电路基础练含解析新版苏科版
13.1 初识家用电器和电路一、单选题1．如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab,bc,cd和ac两点,灯L1,L2均不发光,再用导线连接到bd两点时,灯L1发光,L2不发光,由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路【答案】B【解析】L1与L2是串联电路,在电路中任意一处断开,则灯泡都不能工作；导线分别连接到ab,bc,cd和ac两点,灯L1,L2均不发光,说明电路都为断路；当导线并联在ac两点间时,灯L1,L2均不发光,说明cd间有断路,即灯L2开路；当导线并联在cd两点间时,灯L1,L2均不发光,说明灯L1开路或开关开路；当导线并联在bd两点间时,灯泡L1发光,说明灯L1正常,bd间发生断路,因此,电路故障为灯L2与开关S均开路.故选B.2．如图所示电路,闭合开关S,灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )A．a和b B．c和dC．e和f D．g和h【答案】D【解析】用电器中有电流通过时,用电器能够工作；将用电器两端用导线直接连接,会造成用电器短路,用电器不能工作．A．导线连接a、b两接线柱,灯泡L2被短路,只有灯泡L1工作,故不符合题意；B．导线连接c、d两接线柱,灯泡L1被短路,只有灯泡L2工作,故不符合题意；C．导线连接e、f两接线柱,相当于闭合开关,两灯都能发光,故不符合题意；D．导线连接g、h两接线柱,电源短路,两灯都不能发光（即两灯同时熄灭）,故符合题意．3．如图所示的电路是李洋同学在做串联电路连接时的实物连接图,当他接好电路开关还未闭合时,灯L1和灯L2均已发光．则当闭合开关时,下列说法正确的是A．L1熄灭,L2熄灭B．L1发光,L2熄灭C．L1发光,L2发光D．L1熄灭,L2发光【答案】D【解析】根据实物图可知,当开关断开时,两灯泡串联,电流通过两个灯泡,因此两个灯泡都发光；当开关闭合后,L1被短路,电路为L2的基本电路,因此L1熄灭,L2发光．故选D.4．如图所示实物图,与其一致的电路图是（）A．B．C．D．【答案】B【解析】由实物图可知,开关、电流表、L1、L2依次串联在电源两极上,电压表并联在L1和电流表的两端.A．图中,两灯串联,但电压表测L2两端电压,与实物图不一致,故A不符合题意；B．由实物图可知,开关、电流表、L1、L2依次串联在电源两极上,电压表并联在L1和电流表的两端,与实物图一致,故B符合题意；C．图中,两灯并联,与实物图不一致,故C不符合题意；D．图中,电压表测电源电压,与实物图不一致,故D不符合题意.故选B.5．如图所示的电路中,电源电压保持不变R为定值电阻.闭合开关S移动滑片P,多次记录电压表示数U 和对应的电流表示数I,则绘出的U-I关系图像正确的是（）A．B．C．D．【答案】A【解析】由图可知,定值电阻R与滑动变阻器串联,电压表测滑动变阻器的两端电压,电流表测电路电流.滑动变阻器两端的电压（电压表示数）为U=U电源-U1= U电源-IR式中U电源和R是定值,即电压表示数U和对应的电流表示数I为一次函数关系且U随I的增大而减小,故BCD不符合题意,A符合题意.故选A.6．下列说法正确的是（）A．两带电体靠近时相互排斥,它们一定带负电荷B．蝙蝠靠超声波发现昆虫,说明声能传递能量C．在干燥的天气里,衣服表面容易吸附灰尘,这种现象通常是摩擦起电造成的D．干电池、蓄电池、发电机和电动机都是电源【答案】C【解析】A．同种电荷互相排斥,两带电体靠近时相互排斥,说明它们带同种电荷,不一定是负电荷,也可以是正电荷,A错误；B．蝙蝠靠超声波发现昆虫,说明声能传递信息,B错误；C．在干燥的天气里衣服摩擦带电,带电体具有吸引轻小物体的性质,所以表面容易吸附灰尘,C正确；D．电动机要消耗电能,不是电源,D错误.故选C.7．如图所示的电路元器件,属于用电器的是（）A．电铃B．电压表C．干电池D．开关【答案】A【解析】A．电铃,是用电器,故A符合题意；B．电压表,用来测电压,不是用电器,故B不符合题意；C．中电池是电源,提供电能的装置,不是用电器,故C不符合题意；D．来接通或断开电路,起控制电路的作用,不是用电器,故D不符合题意.故选A.8．小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁.第一次识别成功时S1闭合,发声器S发出声音,但不开锁；第二次识别成功时S2闭合,有电流通过电动机M,开锁成功.下列电路设计符合要求的是（）A．B．C．D．【答案】A【解析】根据题意可知,闭合开关S1,只有发声器工作；两个开关都闭合时,有电流通过电动机,这说明两个开关都闭合时,电动机才会工作.A．由图可知,闭合开关S1,只有发声器接入电路,发声器工作,再闭合S2,电动机和发声器并联接入电路中,有电流通过电动机,故A符合题意；B．由图可知,闭合开关S1,发声器没有接入电路,发声器不工作,两个开关都闭合,发声器和电动机都工作,故B不符合题意；C．由图可知,发声器和电动机并联接入电路中,两个开关并联,只要闭合任意一个开关,发声器和电动机都工作,故C不符合题意；D．由图可知,闭合开关S1,只有电动机接入电路,电动机工作,再闭合S2,电动机和发声器并联接入电路中,有电流通过发声器,故D不符合题意.故选A.M,驱动9．有一款“空调扇”既能送常温风,又能送凉风.小明了解到其内部有两个电动机,其中电动机1 M驱动机内水循环使所送的风成为“凉风”,此款风扇不会只有水循环而不送风.小明设计扇叶送风,2的电路图,符合要求的是()A ．B ．C ．D ．【答案】C【解析】A ．开关1S 闭合,电动机1M 和2M 串联同时工作；1S 、2S 都闭合,电动机1M 被短路不能工作,故A 不合题意；B ．开关1S 闭合,电动机1M 工作,驱动扇叶送风；2S 闭合,电动机2M 工作驱动机内水循环,水循环和送风互不影响,故B 不合题意；C ．开关1S 闭合,电动机1M 工作,驱动扇叶送风；再闭合开关2S ,电动机2M 工作,驱动机内水循环,使所送的风成为“凉风”；若1S 断开,无论2S 是否闭合,电动机2M 都不能工作,故C 符合题意；D ．闭合开关1S ,电动机2M 工作,驱动机内水循环；再闭合开关1S ,电动机1M 工作,驱动扇叶送风,故D 不合题意.故选C.10．在如图所示的实验电路中,闭合开关,移动滑动变阻器的滑片,发现电压表有示数但无明显变化､电流表有示数并且有变化,小灯泡不亮.则可能的故障原因是（）A ．小灯泡断路B ．小灯泡短路C ．变阻器短路D ．变阻器断路【答案】B【解析】 A ．由图可知,滑动变阻器与小灯泡串联,闭合开关,移动滑动变阻器的滑片,若是小灯泡断路,电路处于断开状态,电流表没有示数,与题意不符,A错误；B．若是小灯泡短路,相当于一根导线,此时只有滑动变阻器接入电路,电源电压全部分给滑动变阻器,所以闭合开关,移动滑动变阻器的滑片,电压表有示数但无明显变化,电路中电阻发生变化,电流表有示数并且有变化,小灯泡不亮,B正确；C．若是滑动变阻器短路,电压表将没有示数,与题意不符,C错误；D．若是滑动变阻器断路,电流表没有示数,与题意不符,D错误.故选B.二、填空题11．现在手机已经成为了人们生活的必需品,手机在充电时,手机电池把电能转化为________能存储起来,在手机内部的集成电路中的二极管是由________材料制成的．手机中的扬声器的原理与________（填“发电机”或“电动机”）原理相同．【答案】化学半导体电动机【解析】(1)手机在充电时,消耗电能,得到化学能,电池把电能转化为化学能储存起来；(2)手机内部的集成电路中的二极管是由半导体材料制成,具有单向导电的特性；(3)手机中的扬声器的原理与电动机的原理相同,都是在工作时利用磁场对电流的作用,将电能转化为机械能.因此,本题正确答案是：化学；半导体；电动机.12．如图所示,酸甜多汁的水果提供的电力足以点亮一排发光二极管,在此电路中水果扮演的角色是_____：它为发光二极管提供了_____,使自由电荷在电路中定向运动起来．【答案】电源电压【解析】第一空．水果提供的电力足以点亮一排发光二极管,它的作用是使自由电荷在电路中定向移动起来,形成电流,水果在这里扮演了电源的角色．第二空．电压是形成电流的原因,水果为发光二极管提供了电压．三、实验题13．为了验证并联电路的电流特点．小薇设计了如图所示的电路进行实验．（1）在连接电路时,开关应处于________状态．（2）小徽先将电流表接在L1所在的支路上,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是：________．（3）排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图中甲、乙、丙所示,可读出I1=0.5A,I2=________A,I=________A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：________．（写出关系式即可）（4）为了验证结论的普遍性,小薇采用了更换不同灯泡继续实验的方法进行验证,你还可以采用的方法是：________．【答案】断开L1或电流表开路0.521I＝I1＋I2用改变电源电压继续实验的方法进行验证【解析】（1）在连接电路时,为了防止连接不当可能损坏电路的情况出现,必须将开关处于断开状态；（2）由电路图可知：两灯为并联,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,说明L1这条路不通,导致的原因可能是L1或电流表开路；（3）根据图乙中电流表的指针所指位置可读出它的示数为0.52A,干路上的电流大于支路中的电流,因此图丙中电流表的量程应按照0-3A的量程读出示数为1A；考虑到测量误差等原因,我们可以得出并联电路中,干路里的电流等于各支路电流之和即I=I1+I2；（4）在探究并联电路中的电流规律时,要注意改变各支路的阻值,同时改变电源电压进行多次测量,分析数据才能得出更为普遍的规律．因此还可以采用的方法为：用改变电源电压继续实验的方法进行验证. 14．小琳使用图中装置,比较铅笔芯的导电效果．（1）实验中,小灯泡的亮度越亮,说明铅笔芯的导电效果越_____（选填“好”或“差”）（2）小琳猜想,同一根铅笔芯的导电效果可能与长度有关．小琳将一根铅笔芯接入电路,改变接入电路中的铅笔芯的长度,观察灯泡的亮度,记录表格如下．请你通过比较1、2、3三次实验帮助小琳得出结论：_____（3）小琳将木质的铅笔杆接入电路,发现小灯泡不发光,说明：_____．【答案】好同一根铅笔芯,导电效果与长度有关（或者同一根铅笔芯,长度越长＜短＞,导电效果越差＜好＞）木质铅笔杆是绝缘体（或木质铅笔杆的导电效果差）【解析】（1）铅笔芯的导电效果是通过小灯泡的亮度体现的,这里采用的是转换法的思想；（2）比较三次实验中铅笔芯接入的长度变化、小灯泡亮度的变化得出正确的结论；（3）导体容易导电,绝缘体不容易导电．（1）实验中,小灯泡的亮度越亮,说明铅笔芯对电流的阻碍作用越小,即导电效果越好；（2）比较1、2、3三次实验,铅笔芯接入电路中长度越短,小灯泡越亮,因此得出的结论是：同一根铅笔芯,导电效果与长度有关；或者同一根铅笔芯,长度越长（短）,导电效果越差（好）；（3）小琳将木质的铅笔杆接入电路,发现小灯泡不发光,说明木质铅笔杆是绝缘体,或木质铅笔杆导电效果差．四、作图题15．用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来.【答案】【解析】电流从正极出发经过开关S1后,分为两个支路,一条支路是经灯泡直接回到负极,另一条经过开关S2到电铃,然后回到负极.实物图如图：五、计算题16．根据图所示的实物图,请在方框内画出其电路图.（______）【答案】【解析】由实物图可知两灯泡并联,开关在干路上,电流表测量L2电流,根据电流的流向画出电路图,如图所示：11。
【重点考点】最新版九年级物理上册 13.1初识家用电器和电路习题 (新版)苏科版
13.1初识家用电器和电路习题1. 下列器件中不属于用电器的是( )2. 下列说法中正确的是 （ ）A 开关合上的电路一定是通路B 导线内部断裂时会发生短路C 电路发生开路时电流很大会造成事故D 电路中连接导线松脱会产生开路 3. 下列符号中不属于用电器的是（ ）4.用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为其中不能使小灯泡发光的是( )5．在连接电路的过程中，下列哪个步骤是不必要的( ) A ．开关应是断开的B ．连接电路时，一定要从电源正极出发，直至电源负极C ．为保持各连接点接触良好，各接线柱要顺时针拧紧D ．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路6.我们在连接电路时特别要避免电源发生短路，这是因为在短路时（ ）A ．电源中没有电流通过B ．用电器中有很大的电流通过，容易烧坏用电器C ．电源中有很大的电流通过，容易烧坏电源D ．电源正常工作，但用电器不能正常工作 7. .以下电路图与右边的实物图一致的是（ ）8. 从能量转化的观点看，所有的电源都是 ( ) A ．把电能转化为其他形式的能的装置 B ．把其他形式的能转化为电能的装置 C ．把化学能转化为电能的装置A B C DD ．消耗电能的装置9. 从能量转化观点来看，电源是把 能转化为 的装置。
干电池、蓄电池向外供电时，电池内部发生化学变化， 转化为 ；当 时，蓄电池也可以看作是用电器。
发电机通过电线把电输送给工厂、农村以及千家万户，发电机发电的时候， 转化为 。
10. 不论电路是简单的还是复杂的，组成电路总离不开 、 、 和 这四种元件．在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 ．11. 电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ． 12. 如图所示，当开关S 1、S 2断开时，电路处于_______状态；当开关S 1闭合、S 2断开时，电路处于_______状态；当开关S 1、S 2都闭合时，电路处于_______状态。
九年级物理上册 13.1《初识家用电器和电路》练习题 (新版)苏科版
初识家用电器和电路一．填空：1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫．答案：用电器2．不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．答案：电源开关导线用电器电源用电器导线开关3．用符号表示电路连接情况的图叫做．答案：电路图4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．答案：化学化学电电化学5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．答案：通路断路短路6．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．答案：要有电源电路必须是通路7．画出下列元件的电路符号：①电灯②电铃③电池组④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线答案：…二．选择：8．下列符号中不属于用电器的是（）答案：Ｂ9．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险 B．电路中没有电流A B C DC．电流太小会损坏电源 D．电流太大会损坏电源答案：Ｄ10．如图1，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A．硬币和橡皮 B．硬币和铅笔芯C．橡皮和塑料尺 D．铅笔芯和塑料尺答案：Ｂ11．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（）答案：Ｄ三．实验与设计：12．指出下列电路图的错误：①②③答案：无电源电池连接错误闭合开关将短路L1 L2B．C．D．图2图1。
九年级物理上册 初识家用电器和电路练习题1 试题
轧东卡州北占业市传业学校初识家用电器和电路练
习题1
1、完成下面概念图
2、电饭锅将电能转化为；电风扇主要将电能转化为。
3、蓄电池放电时中将能转化为能;充电时,蓄电池属于电路组成中的 (填“电源〞或“用电器〞)。
4、A是、B是、C是、D是、E是、F是
5、如右图所示,当开关S闭合时，形成路，电路中有流过〔在电路图中画出来〕，小电灯；当开关S断开时，形成路，小电灯，原因是。
请将实物图连接完整。
6、在连接电路的过程中,以下步骤中不必要的是〔〕
A、开关应是断开的
B、连接电路时,一定要从电源正极出发,直至电源负极
C、为保持备连接点接触良好,各接线柱要顺时针拧紧
D、连接完毕后,要仔细检查电路连接是否正确,不允许发生短路
7、如下列图的电路中,开关闭合后,小灯泡能发光的是〔〕
8、在以下列图虚线框内填入“电源〞和“开关〞符号，使两个灯泡都能发光。
9、请按如下列图的电路连接情况,在虚线框内画出对应的电路图:。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【巩固练习】
一、选择：
1. 雷雨天时，避雷针的尖端就能不断地、向空中释放电子，对此有以下说法正确的是（）
A.避雷针中没有电流
B.电流从大地流向尖端
C.电流从尖端流向大地
D.电流方向无法确定
2.（2015•广西中考）如图电路中，开关S闭合后，电源被短路的是（）
3.如图所示是四位同学在学完电路连接相关知识后所画的电路图。
你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是（）
4. （2016•海淀区二模）如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃响
B．灯亮，铃响
C．灯不亮，铃不响
D．灯亮，铃不响
5.如下图所示，四个电路图中与实物图对应的是（）
6.下列关于电流和电路的说法正确的是（）
A．只有正电荷的定向移动才能形成电流
B．绝缘体之所以不容易导电是因为其内部几乎没有电荷
C．只要电路中有电源，就一定有持续电流
D．在通路中，导线的自由电子定向移动方向是从电源负极到电源正极
7.一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（）
A、短路
B、通路
C、断路
D、支路
二、填空：
8.（2016•铁岭模拟）电路由这些部分组成：、、和导线等。
9. 插头出现如图所示的甲、乙两种情况时，一旦把它们插入插座内，则会造成电路短路；
会造成电路断路。
（选填“甲”或“乙”）
10.处处连通的电路叫，断开的电路叫，电流从电源的正极出来，不经过用电器，直接回到电源的的电路叫。
11. 如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮，则该电路的故障是。
12.如图所示，当开关S1、S2断开时，电路是；当S1闭合、S2断开时，电路是；当S1、S2都闭合时，电路是。
（填“通路”“开路”或“短路”）
13.电荷的移动形成电流。
规定定向移动方向为电流的方向。
在金属导体中，形成电流的定向移动的方向跟电流方向。
三、综合应用：
14.（2014•甘谷县模拟）根据实物图画出电路图。
15.野营时，小红携带的手电筒不发光了，请你帮助找出原因。
（1）请根据图中手电筒的结构示意图，将电路图补画完整。
（2）写出手电筒不发光的三种可能原因。
①
②
③
【答案与解析】
一、选择：
1.【答案】C
【解析】避雷针的尖端不断地、向空中释放电子，说明带负电荷的电子移动方向为从大地流向尖端；而这个方向与正电荷的移动方向相反，故电流的方向是由尖端流向大地。
2.【答案】B
【解析】A、闭合开关，两只灯泡并联，灯泡正常发光，不符合题意；B、断开开关，两只灯泡并联正
常发光；闭合开关，电源短路，符合题意；C、断开开关，两只灯泡串联能够发光；闭合开关，一只灯泡短路不能发光，另一只灯泡能够发光，不符合题意；D、闭合开关，两只灯泡并联，灯泡正常发光，不符合题意。
3.【答案】B
【解析】A、在开关S闭合时，右端的灯被短路，只有左端的灯亮。
在开关S闭合时，两个电灯都亮。
电路中没有电源，电灯不会亮。
开关不闭合，右端的灯就亮了，即开关没有控制右端的灯。
4.【答案】D
【解析】当开关S1和S2都闭合时，电铃由于被导线短路没有电流通过，所以只有灯泡可以发光，灯亮、铃不响；故选D。
5.【答案】C
6.【答案】D
【解析】负电荷的定向移动也能形成电流，所以A错误；绝缘体不容易导电的原因是原子核对电荷的束缚能力较强，电荷不能自由移动，所以B错误；电路中形成持续电流的条件是：①有电源，②电路是通路，所以C错误。
7.【答案】C
【解析】灯泡的灯丝断了，灯头内的电线断了，灯头、开关等处的接线松动以及接触不良的共同情况都是电路中没有电流，灯泡不发光，这三个故障的共同原因是电路没有接通，这种故障就是断路。
二、填空：
8.【答案】电源、用电器、开关
【解析】电源、用电器、开关和导线是组成电路的最基本的部分，这也是最简单的电路，一般的电路会略复杂些，答案为：电源、用电器、开关。
9.【答案】甲；乙
10.【答案】通路；断路；负极；短路
11.【答案】c、d间出现了断路（或开关S接触不良）
【解析】（1）用导线接触a、b时，两灯仍都不亮，说明断路不会出现在a、b之间，应是电路的其他部分应存在断路；（2）用导线接触b、c两点时，两灯也不亮，说明断路不会出现在b、c之间，应是电路的其它部分应存在断路；（3）只有接触c、d时两灯都亮，说明接通c、d时电路导通，即c、d间出现了断路（或开关S接触不良）。
12.【答案】开路；通路；短路
【解析】当开关S1断开时，电路不通是开路；当只闭合S1时电流流经的路径是：电源正极——S1——灯泡——电源负极，构成通路；当S1、S2都闭合时，电流流经的路径是：电源正极S1——S2——电源负极，没有经过用电器是短路。
13.【答案】定向；正电荷；自由电子；相反
三、综合应用：
14.【答案】如图所示
15.【答案】（1）如图所示；（2）①灯丝断了；②电池没电了；③开关接触不良
【解析】电路故障有两种，断路或短路，根据手电筒结构图可知，手电筒内部不会短路，所以从断路方向去考虑。
