常用联轴器的种类
常用联轴器的种类
联轴器是工业设备中重要的组件，它能够将输入轴和输出轴联结起来，从而阻止了连接的轴之间的分离和转动，有效地实现动力的传输和分配。
本文就常用联轴器的种类做一个介绍。
一、梅花联轴器
梅花联轴器是根据几何形状区分的一种联轴器，其特点是双梅花式的几何形状，具有优良的定位和传动性能，是目前非常常见的联轴器类型之一。
它通过螺栓连接，形成双螺母结构，可以起到很好的联结作用，而且具有良好的抗拉强度和抗腐蚀性能。
二、弹性联轴器
弹性联轴器是一种非常先进的联轴器，它主要是使用橡胶或弹性材料连接两个轴从而实现联轴器对轴之间的分离，转动以及微小振动补偿。
弹性联轴器具有良好的抗拉强度和耐磨性，有效地抑制了输入轴和输出轴之间的振动，并且能够克服一定的非对称性，因此很受欢迎。
三、键联轴器
键联轴器是一种广泛应用于工业设备和机械设备中的联轴器。
主要是使用键，使两个轴之间形成相同的几何形状，然后使用螺栓和螺母固定，实现了轴之间的联结和传动的功能。
键联轴器的优点在于能够起到良好的定位作用，而且具有较强的抗拉强度，能够实现更高的扭矩传递效率。
四、分流联轴器
分流联轴器是指一类用于同时将多个轴传动的联轴器。
通过使用多个专用分流器把输入轴的转矩均匀地分配到多个输出轴上，从而实现更加效能和平衡的传动效果。
分流联轴器是目前比较先进的一种联轴器，因此它受到了广大使用者的强烈欢迎。
以上就是常用联轴器的种类，联轴器是工业设备中重要的组件，在设备传动上起到了重要的作用。
不同的联轴器还有不同的应用方向，让我们一起来了解理解一下联轴器在工业设备中的重要作用吧！。
梅花联轴器安装标准
梅花联轴器安装标准梅花联轴器是一种常见的机械传动装置，广泛应用于各种机械设备中。
正确的安装是保证梅花联轴器正常运行的关键，下面将介绍梅花联轴器的安装标准。
1. 准备工作。
在安装梅花联轴器之前，首先要做好准备工作。
检查梅花联轴器的零部件是否齐全，包括联轴器本体、螺栓、螺母等配件。
同时，检查联轴器的轴孔和轴承孔是否清洁，确保没有杂物和油污。
2. 安装位置选择。
选择合适的安装位置对梅花联轴器的正常运行至关重要。
安装位置应该保证联轴器轴心与传动机构的轴心在同一直线上，避免因为错位而导致轴承受不均匀力，影响联轴器的使用寿命。
3. 螺栓安装。
安装梅花联轴器时，要根据联轴器的型号和规格选择合适的螺栓。
将螺栓穿过联轴器的孔，然后将螺母旋紧，确保联轴器与轴承之间没有间隙。
4. 调整和固定。
安装完毯花联轴器后，需要对联轴器进行调整和固定。
首先要检查轴承的安装位置和轴孔的对中情况，确保轴承安装正确。
然后使用专用工具对螺栓进行适当的紧固，不要过紧或者过松。
5. 检查和测试。
安装完梅花联轴器后，要进行检查和测试。
首先要检查联轴器的安装位置和固定情况，确保没有松动和错位。
然后进行空载测试，观察联轴器的运行情况，确保没有异常声音和振动。
6. 注意事项。
在安装梅花联轴器时，还需要注意以下几点：不要在联轴器上安装其他附件，以免影响联轴器的正常运行；在安装过程中，要避免碰撞和摩擦，以免损坏联轴器的表面；定期检查和维护联轴器，确保其正常运行。
总结。
正确的安装是保证梅花联轴器正常运行的基础，只有严格按照安装标准进行安装，才能保证联轴器的使用寿命和传动效率。
希望本文介绍的梅花联轴器安装标准能够对您有所帮助，谢谢阅读！。
梅花形弹性联轴器的适用范围和性能特点
梅花形弹性联轴器的适用范围和性能特点1.ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.沧州荣威机械技术有限公司专业生产的梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。
弹性柱销联轴器的特点1、本联轴器已列为国家标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。
工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。
2、弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。
3、轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。
轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。
半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。
4、弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两半联轴器。
弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。
德国KTR梅花弹性联轴器和国产联轴器的区别
德国KTR梅花弹性联轴器和国产联轴器的区别上海力传机电-德国KTR生产梅花弹性联轴器已经有50多年历史。
ROTEX系列梅花弹性联轴器是KTR创造开发出来的。
在全世界得到了非常广泛的应用。
决大多数的高速端（电机输出端）都可以选用ROTEX系列梅花弹性联轴器。
该联轴器的特点有：优点：扭向弹性；免维护；吸振性好；失效保护；轴向插入式安装，可以盲安装；设计紧凑，重量轻，转动惯量小；可靠性高，寿命长。
概述：ROTEX 弹性联轴器具有结构尺寸小，重量轻、转动惯量小但传递扭矩高的特点。
所有表面精加工，使该联轴器运行质量高，工作寿命长。
ROTEX 联轴器使传动时的振动得到缓冲，并吸收由动力机的不均匀运转所产生的冲击。
结构：ROTEX 联轴器是扭向弹性联轴器，有失效保护功能，能有效地阻尼和减少运行过程中所产生的振动和冲击。
两个轴套的爪形齿在圆周方向上相互错开半个齿距，在其间隙装入一个渐开线梅花弹性体。
当轴在安装时出现偏差，弹性体的鼓形齿避免了应力集中。
ROTEX 联轴器能有效纠正轴向、径向和角向的安装偏差。
特点：一般弹性联轴器中间的弹性体承受弯曲力和压力，易磨损，而ROTEX联轴器的弹性体仅受压力，因而能承受更大的负荷。
弹性体在承载和高转速时有变形，因此安装时应为其变形预留足够的空间。
所有规格的ROTEX联轴器最大扭转角均能达到5度。
即可水平安装也可立式安装。
防爆性能：ROTEX 梅花弹性联轴器非常适合用在有防暴要求的场合。
该系列联轴器有防暴证书。
弹性体：ROTEX 弹性体的正常工作温度为-40度~+90度。
允许的最高瞬间温度可以达到150度。
弹性体具有耐磨、抗油、抗臭氧、抗老化，耐水解。
由于有良好的内部缓冲，能保护传动不受过载的影响。
随着KTR ROTEX 联轴器在世界市场占有率的不断提高，出现了很多仿制品。
尤其是弹性体仿制品更多。
该联轴器最核心的技术就是弹性体。
许多厂家仿制了形状、外形、颜色、硬度以及主要材料。
梅花联轴器适用的转速
梅花联轴器适用的转速1. 引言梅花联轴器是一种常见的机械传动装置，用于传递两个轴的旋转运动。
在实际应用中，梅花联轴器的转速是一个重要的参数，对于其正常运转和寿命有着重要的影响。
本文将探讨梅花联轴器适用的转速范围及其影响因素。
2. 梅花联轴器的结构与工作原理梅花联轴器由内、外两个轮毂和连接两个轮毂的弹性橡胶套组成。
其工作原理是通过橡胶套的弹性变形，实现两轴之间的传动。
梅花联轴器具有结构简单、安装方便、传动平稳等优点，广泛应用于各种机械传动系统中。
3. 梅花联轴器的适用转速范围梅花联轴器的适用转速范围是指在这个范围内，梅花联轴器可以正常工作且寿命可靠。
具体的适用转速范围取决于以下几个因素：3.1 弹性橡胶套的材料梅花联轴器的弹性橡胶套材料对其适用转速有着重要的影响。
不同材料的橡胶套具有不同的耐磨性、耐高温性和耐腐蚀性，因此其适用转速范围也不同。
一般来说，耐磨性好、耐高温性强的橡胶材料适用转速范围更广。
3.2 梅花联轴器的尺寸与结构梅花联轴器的尺寸与结构也会对其适用转速范围产生影响。
尺寸较大的梅花联轴器通常可以承受更高的转速，而结构紧凑的梅花联轴器则适用于转速较低的场景。
3.3 工作环境条件梅花联轴器的适用转速还受到工作环境条件的限制。
例如，在高温、高湿、腐蚀性气体等恶劣环境下，梅花联轴器的适用转速范围会受到限制。
3.4 轴的类型与转速梅花联轴器适用的转速还与轴的类型和转速有关。
不同类型的轴在传动过程中会产生不同的振动和冲击，从而对梅花联轴器的适用转速产生影响。
4. 梅花联轴器的适用转速选择在选择梅花联轴器的适用转速时，需要综合考虑上述因素，确保梅花联轴器在工作过程中能够正常运转且寿命可靠。
一般来说，以下几个步骤可以作为参考：4.1 确定工作环境条件首先需要明确梅花联轴器所处的工作环境条件，包括温度、湿度、腐蚀性气体等因素。
这些条件将对梅花联轴器的适用转速产生影响。
4.2 确定轴的类型与转速根据实际应用需求，确定梅花联轴器所连接的轴的类型与转速。
梅花式联轴器校正方法

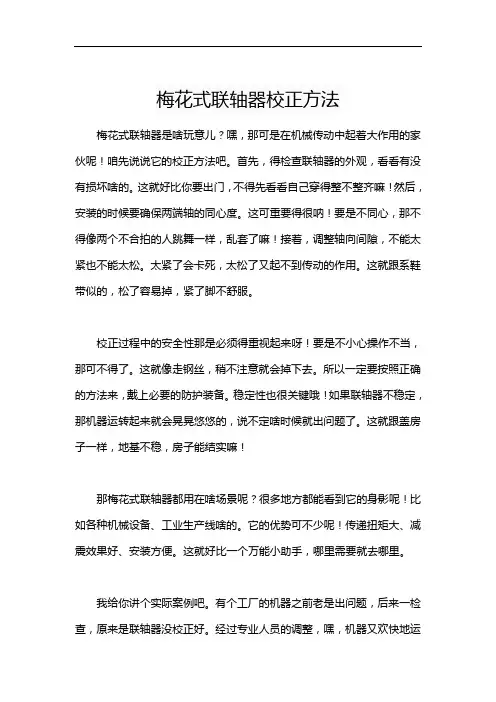

梅花式联轴器校正方法
梅花式联轴器是啥玩意儿？嘿，那可是在机械传动中起着大作用的家伙呢！咱先说说它的校正方法吧。
首先，得检查联轴器的外观，看看有没有损坏啥的。
这就好比你要出门，不得先看看自己穿得整不整齐嘛！然后，安装的时候要确保两端轴的同心度。
这可重要得很呐！要是不同心，那不得像两个不合拍的人跳舞一样，乱套了嘛！接着，调整轴向间隙，不能太紧也不能太松。
太紧了会卡死，太松了又起不到传动的作用。
这就跟系鞋带似的，松了容易掉，紧了脚不舒服。
校正过程中的安全性那是必须得重视起来呀！要是不小心操作不当，那可不得了。
这就像走钢丝，稍不注意就会掉下去。
所以一定要按照正确的方法来，戴上必要的防护装备。
稳定性也很关键哦！如果联轴器不稳定，那机器运转起来就会晃晃悠悠的，说不定啥时候就出问题了。
这就跟盖房子一样，地基不稳，房子能结实嘛！
那梅花式联轴器都用在啥场景呢？很多地方都能看到它的身影呢！比如各种机械设备、工业生产线啥的。
它的优势可不少呢！传递扭矩大、减震效果好、安装方便。
这就好比一个万能小助手，哪里需要就去哪里。
我给你讲个实际案例吧。
有个工厂的机器之前老是出问题，后来一检查，原来是联轴器没校正好。
经过专业人员的调整，嘿，机器又欢快地运
转起来了。
这效果，那叫一个棒！
梅花式联轴器校正方法真的很重要哦！只要按照正确的步骤来，注意安全和稳定性，就能让它发挥出最大的作用。
大家一定要重视起来呀！。
梅花联轴器间隙标准(一)
梅花联轴器间隙标准(一)梅花联轴器间隙标准背景介绍梅花联轴器是一种广泛应用于机械传动中的零部件，它具有转动平稳、传递扭矩大等优点。
而梅花联轴器的间隙则是影响其使用效果的关键因素之一。
间隙的定义梅花联轴器的间隙是指在轴向方向上所产生的游隙，也就是轴承间隙。
间隙标准的重要性梅花联轴器的间隙标准对于保证机械传动的正常运转和使用寿命具有十分重要的作用。
间隙标准的制定国内制造业参照国际标准制定了梅花联轴器间隙标准，其中由于不同工况下所需的间隙不同，因此间隙标准也有所不同。
不同工况下的间隙标准•正常情况下的间隙标准应为：2-4个3度制的距离，也就是6-12度。
•高温环境下的间隙标准应为：0.5-1个3度制的距离，也就是1.5-3度。
•低温环境下的间隙标准应为：4-5个3度制的距离，也就是12-15度。
总结梅花联轴器的间隙标准在机械传动中具有重要的作用，而不同工况下所需的间隙标准也有所不同，因此在使用过程中需注意检查并选择合适的标准。
间隙标准的检测方法梅花联轴器间隙标准的检测方法较为简单，一般可采用以下方法：•使用轮廓仪测量游隙；•采用游标卡尺或千分尺等工具测量游隙；•采用影像测量仪等高精度仪器进行测量。
间隙标准的维护方法一旦梅花联轴器的间隙出现问题，就必须进行相应的维护工作，以下是常见的维护方法：•定期检查梅花联轴器的间隙，并根据不同工况及时调整；•在更换或装配联轴器时，应注意对各部件进行清洗和保养，以保证其间隙的正常使用。
结束语梅花联轴器间隙标准的制定和实施是对机械传动产业的一项重要贡献，以此保证机械传动系统的正常运转和使用寿命，值得我们广泛重视。
同时，在实际使用中，我们应该遵守相关标准和方法，保证梅花联轴器的正常工作。
LM型梅花弹性联轴器参数
梅花形弹性联轴器是由两个带凸爪形状相同的办联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的连接。
具有补偿两轴相对于偏移、减震、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，基本型梅花形弹性联轴器更换弹性元元件时两半联轴器需沿轴向移动，双法兰型可不用轴向移动联轴器即可更换弹性元件。
适用于联接两同轴线、起动频繁、正反转变化、中低速、中小功率传动轴系、要求工作可靠性高的工作部位，基本型梅花弹性联轴器不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的不稳。
标准修改后，梅花形弹性元件的材料有聚氨酯、和铸型尼龙两种。
根据不同工况条件选用不同材料，如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时，可选用聚氨酯。
两种材料的价格相差较大。
1.梅花形弹性联轴器的强度计算梅花形弹性联轴器的强度计算主要是校核弹性元件受载时承压面的压强。
p=)(162221D D Zb Te≤[p]式中 Te ——联轴器的计算转矩，N ·mm;Z ——梅花形弹性元件梅花瓣数；B ——梅花形弹性元件轴向宽度，mm ；[p]——弹性元件材料的许用压强，N/mm ².当用橡胶材料时，一般取[p]=1.8~2N/mm ²； 载荷平稳转速不高时，许用压强可提高1倍以上；用聚氨酯材料时，可取[p]=2.5~3N/mm ²；用铸型尼龙材料时，[p[=3.5~4N/mm ²。
2.刚度计算压缩刚度t C 和剪切刚度r C 近似计算t C =h AE a r C =h AG n式中 A ——梅花形弹性元件承压面和剪切面积，mm ²；a E ——弹性元件材料弹性模量，N/mm ²；a G ——弹性元件材料剪切模量，N/mm ²；H ——梅花形弹性件的厚度，mm 。
·LM型梅花形弹性联轴器结构型式图·新乡市德隆起重机配套有限公司梅花形弹性联轴器结构形式图·LM型梅花形弹性联轴器基本参数和主要尺寸（GB/T—2002）（单位：mm)·新乡市德隆起重机配套有限公司梅花形弹性联轴器参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梅花联轴器
LMD(原MLZ）型单法兰型梅花弹性联轴器(GB5272-2002替代GB5272-85)
●MLZ系列梅花弹性联轴器的适用范围和性能特点：1.MLZ系列梅花形弹性联轴器,梅花弹性联轴器具有以下特点：梅花形弹性联轴器结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合,梅花形弹性联轴器工作稳定可靠,具有良好的减振、缓冲和电绝缘性能.梅花形弹性联轴器具有较大的轴向、径向和角向补偿能力,梅花形弹性联轴器高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠,联轴器无需润滑,维护工作量少,可连续长期运行.梅花弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等.工作环境温度-35℃～+80℃,传递公称扭矩25～12500Nm,许用转速1500～15300r/min. ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用.
LMD(原MLZ）型梅花弹性联轴器基本性能参数和主要尺寸
LMD型梅花形弹性联轴器基本参数和主要尺寸（GB/T5272）/mm
型号
公称
转矩
T n
/N·m
许用
转速
[n]/
r·min-1
轴孔直径
d1、d2、d z
L
L
D D1
弹
性
件
型
号
质量
m/kg
转动惯
量I/
kg·m2弹性
件硬
度
a
(
H
A
)
b(
H
D)
8
±
5
60
±5
L
M D 1 2
5
45 8500
12、14、16、18、19、
20、22、
24、25
3
5
9
2
5
90
MT
1-a
MT
1-b
1.206
0.0008
2
L
M D 2 5
10
7600
16、18、19、20、22、
24、25、
28、30
3
8
1
1
.
5
6
100
MT
2-a
MT
2-b
1.648 0.0014
L M D 3 1
20
6900
20、22、24、25、28、
30、32
4
1
1
7
110
MT
3-a
MT
3-b
2.357 0.0024
L M D 1
4
28
6200
22、24、25、28、30、
32、35、
38、40
4
5
1
2
2
8
5
125
MT
4-a
MT
3.556 0.005
L M D 5 3
5
40
5000
25、28、30、32、35、
38、40、
42、45
5
1
3
8
.
5
1
5
150
MT
5-a
MT
5-b
6.361 0.0135
L M D 6 4
71
4100
30、32、35、38、40、
42、45、48
5
5
1
5
5
1
2
5
185
MT
6-a
MT
6-b
10.768 0.0329
L M D 7 6
3
11
20
3700
35*、38*、40*、42*、
45、48、
50、55
6
1
7
2
1
4
5
205
MT
7-a
MT
7-b
15.302 0.0581
L M D 8 1
1
2
22
40
3100
45*、48*、50、55、56、
60、63、65
7
1
9
5
1
7
240
MT
8-a
MT
8-b
22.717 0.1175
L M D 9 1
8
35
50
2800
50*、55*、56*、60、63、
65、
70、71、75、80
8
2
2
4
2
270
MT
9-a
MT
9-b
34.439 0.233
L M D 10 2
8
56
00
2500
60*、63*、65*、70、71、
75、
80、85、90、95、100
9
2
4
8
2
3
305
MT
10-a
MT
10-
b
51.358 0.459
L M D 4
5
90
00
2200
70*、71*、75*、80*、
85*、90、95、
100、110、120
1
2
8
4
2
6
350
MT
11-a
MT
81.302 0.977
L M D 12 6
3
12
50
1900
80*、85*、90*、95*、
100、
110、120、125、130
1
1
5
3
2
1
3
400
MT
12-a
MT
12-
b
115.53 1.751
L M D 13 1
1
2
20
00
1600
90*、95*、100*、110*、
120*、125*、
130、140、150
1
2
5
3
4
8
3
6
460
MT
13-a
MT
13-
b
161.79 3.366
L M D 14 1
2
5
25
00
1500
100*、110*、120*、125*、
130*、
140*、150、160
1
3
5
3
5
8
4
500
MT
14-a
MT
14-
b
196.30 4.867
注：1.质量、转动惯量是按材料为铸钢、L推荐、最大轴孔计算的近似值。
2.带*号轴孔直径可用于Z型轴孔。
3.a、b为两种弹性件材料硬度代号。
梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度∶–35℃～80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
梅花形弹性联轴器是一种应用很普遍的联轴器,也叫爪式联轴器,是两两个金属爪盘和一个弹性体组成。
两个金属爪盘一般是45号钢,但是在要求载荷灵敏的情况下也有用铝合金的。
梅花联轴器的弹性元件近似梅花状，更换弹性元件需轴向移动（LMD,LMS型除外）。
梅花形弹性元件的材料有聚氨酯和铸形尼龙两种。
主要有四瓣，六瓣，八瓣，十瓣，十二瓣。
MT1:四瓣，MT2-MT7六瓣，MT8-MT9：八瓣，MT10-MT12：十瓣，MT13-MT14：十二瓣。
梅花联轴器的结构形式主要有：基本型，单法兰型，双法兰型，分体式制动轮型，整体式制动轮型. 梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。
与其它联轴器相比，梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工
作量少，可连续长期运行。
