梅花形弹性联轴器的适用范围和性能特点
梅花形弹性联轴器
返回总目录 返回分目录
后退
5
郧月/T 5272原2002 返回总目录 返回分目录
后退
表 3 蕴MS 型联轴器基本参数和主要尺寸
型号
公称扭矩 栽灶 （晕·皂） 弹性件硬度
a/HA b/HD
80依5 60依5
许用 转速 ［灶］ 则/皂蚤灶
轴孔直径 凿员，凿圆，凿扎
皂皂
轴孔长度
mm
142
50*、55*、56*
112
60、63、65、70、71、75 142
80
172
60*、 63*、 65*、 70、 71、 142
75
80、85、90、95
172
100
212
70*、71*、75*
142
80*、85*、90、95
172
100、110、120
212
80*、85*、90*、95*
0.0135 0.0329 0.0581 0.1175 0.2333
4
郧月/T 5272原2002 返回总目录 返回分目录
后退
5
续表 2 蕴MD 型联轴器基本参数和主要尺寸
型号
公称转矩 栽灶 （晕·皂） 弹性件硬度 a/HA b/HD 80依5 60依5
许用 转速 ［灶］ 则/皂蚤灶
轴孔直径 凿员，凿圆，凿扎
注：3 a、b 为二种材料的硬度代号。
2.3.3 LMS 型双法兰联轴器的结构型式、基本参数和主要尺寸应符合图 3 和表 3 的规定。 2.3.4 LMZ-玉型分体式制动轮联轴器的结构型式、基本参数和主要尺寸应符合图 4 和表 4 的规定。
1—半联轴器；2—法兰联接件；3—弹性件；4、5、6—螺栓、螺母、垫圈；7—法兰半联轴器。

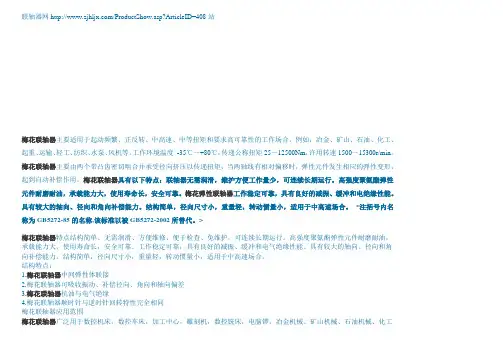

联轴器
联轴器网/ProductShow.asp?ArticleID=408站梅花联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
梅花联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
梅花联轴器具有以下特点：联轴器无需润滑，维护方便工作量少，可连续长期运行。
高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
梅花弹性联轴器工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
具有较大的轴向、径向和角向补偿能力。
结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
*注括号内名称为GB5272-85的名称,该标准以被GB5272-2002所替代。
>梅花联轴器特点结构简单、无需润滑、方便维修、便于检查、免维护，可连续长期运行。
高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
工作稳定可靠，具有良好的减振、缓冲和电气绝缘性能。
具有较大的轴向、径向和角向补偿能力。
结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
结构特点：1.梅花联轴器中间弹性体联接2.梅花联轴器可吸收振动、补偿径向、角向和轴向偏差3.梅花联轴器抗油与电气绝缘4.梅花联轴器顺时针与逆时针回转特性完全相同梅花联轴器应用范围梅花联轴器广泛用于数控机床，数控车床，加工中心，雕刻机，数控铣床，电脑锣，冶金机械、矿山机械、石油机械、化工机械、起重机械、运输机械、轻工机械、纺织机械、水泵、风机等.LM(ML)系列梅花形弹性联轴器LMD(MLZ)系列梅花形弹性联轴器LMS(MLS)型双法兰型梅花形弹性联轴器LMZ-I(MLL-I)型分体式制动轮梅花形弹性联轴器LMZ-Ⅱ(MLL-Ⅱ)型带制动轮梅花形弹性联轴器星形弹性联轴器夹紧式花键梅花型弹性联轴器聚氨酯梅花形弹性体线轴,光轴,细长轴,精密细长轴,传动轴,齿轮轴,轴,主轴加工,花键轴，shaft 梅花联轴器许用补偿量星型联轴器TS-A型星型弹性联轴器详细信息TS-B型星型弹性联轴器详细信息TS-S 型星型弹性联轴器 详细信息TS-SF 型星型弹性联轴器 详细信息TS-DF 型星型弹性联轴器TS-FA 型星型弹性联轴器TS-FB 型星型弹性联轴器TS-FC 型星型弹性联轴器详细信息详细信息详细信息详细信息TS-FD型星型弹性联轴器详细信息TS-P型星型弹性联轴器详细信息TS-Z型星型弹性联轴器详细信息星型弹性块详细信息国标星形弹性联轴器标准，标准编号：JB/T 10466-2004。

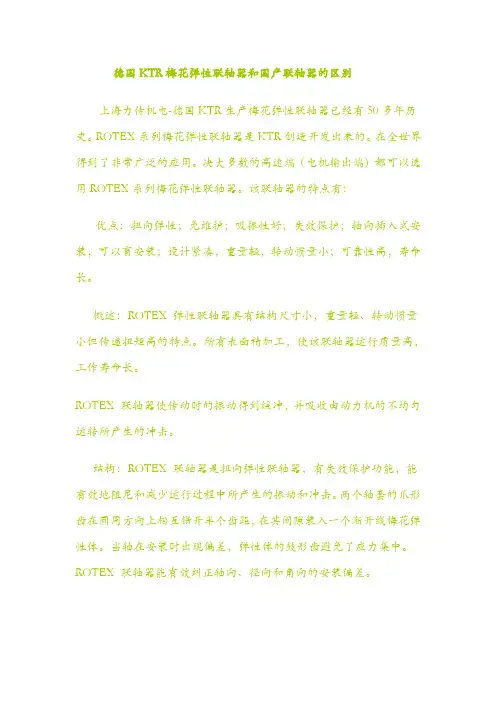

德国KTR梅花弹性联轴器和国产联轴器的区别
德国KTR梅花弹性联轴器和国产联轴器的区别上海力传机电-德国KTR生产梅花弹性联轴器已经有50多年历史。
ROTEX系列梅花弹性联轴器是KTR创造开发出来的。
在全世界得到了非常广泛的应用。
决大多数的高速端（电机输出端）都可以选用ROTEX系列梅花弹性联轴器。
该联轴器的特点有：优点：扭向弹性；免维护；吸振性好；失效保护；轴向插入式安装，可以盲安装；设计紧凑，重量轻，转动惯量小；可靠性高，寿命长。
概述：ROTEX 弹性联轴器具有结构尺寸小，重量轻、转动惯量小但传递扭矩高的特点。
所有表面精加工，使该联轴器运行质量高，工作寿命长。
ROTEX 联轴器使传动时的振动得到缓冲，并吸收由动力机的不均匀运转所产生的冲击。
结构：ROTEX 联轴器是扭向弹性联轴器，有失效保护功能，能有效地阻尼和减少运行过程中所产生的振动和冲击。
两个轴套的爪形齿在圆周方向上相互错开半个齿距，在其间隙装入一个渐开线梅花弹性体。
当轴在安装时出现偏差，弹性体的鼓形齿避免了应力集中。
ROTEX 联轴器能有效纠正轴向、径向和角向的安装偏差。
特点：一般弹性联轴器中间的弹性体承受弯曲力和压力，易磨损，而ROTEX联轴器的弹性体仅受压力，因而能承受更大的负荷。
弹性体在承载和高转速时有变形，因此安装时应为其变形预留足够的空间。
所有规格的ROTEX联轴器最大扭转角均能达到5度。
即可水平安装也可立式安装。
防爆性能：ROTEX 梅花弹性联轴器非常适合用在有防暴要求的场合。
该系列联轴器有防暴证书。
弹性体：ROTEX 弹性体的正常工作温度为-40度~+90度。
允许的最高瞬间温度可以达到150度。
弹性体具有耐磨、抗油、抗臭氧、抗老化，耐水解。
由于有良好的内部缓冲，能保护传动不受过载的影响。
随着KTR ROTEX 联轴器在世界市场占有率的不断提高，出现了很多仿制品。
尤其是弹性体仿制品更多。
该联轴器最核心的技术就是弹性体。
许多厂家仿制了形状、外形、颜色、硬度以及主要材料。
梅花形弹性联轴器标准.docx
后退◄1梅花形弹性联轴器GB/T 5272-2002 代替GB/T 5272-851范围本标准规定了梅花形弹性联轴器（以下简称联轴器）的型式与参数。
本标准适用于联接两同轴线的传动轴系.具有一定补偿两轴相对偏移和一般减振性能.丁作温度为.35 380%：,传递公称扭矩16 N・m~25000N・m。
2分类2.1型式联轴器分为LM型、LMDS!、LMS型、LMZ- I型、LMZ-U型五种型式，分别见图1~图5。
2.2标记示例：例1： 1313型梅花形弹性联轴器，MT3型弹性件为肌主动端:Y型轴孔・A型键槽.轴孔直径^30 mm,轴孔长度L#ft=40mm;从动端：Y型轴孔，B型键槽,轴孔直径d产25 mm,轴孔长度L ^=40 nun;LM3 型联轴器••"）"（）•• .\1T3-a GB/T 5272-2002B25x40例2： LMZ12-D630型制动轮梅花形弹性联轴器,MT12型弹性件为讥主动端：Ji型轴孑L・A型键槽，轴孑L直径心二110 n】m,轴孔长度L ^- \ 15 mm;从动端：Y型轴孔.A型键槽.轴孔直径d尸125 nun.轴孔长度A=212 mm.制动轮直径〃产63（）mm;LMZ 12- II -630 型联轴器*丄吧£ MT12-b GB/T 5272-2002125x2122.3结构型式、基本参数和主要尺寸轴孔型式按CB/T 3852的规定.轴孔长度优选L2.3.1 LM型联轴器的结构型式、堆本参数和主要尺寸应符合图I和表I的规定°2.3.2 1.V11）型单法兰联轴器的结构型式、基本参数和主要尺“应符合图2和衣2的规定；2008-12-31 实施后退◄ 1 ►GB/T 5272-2002 返回总目录|返回分目录后退◄3 Y型轴孔型轴孔Z型轴孔人型轴孔Y型轴孔皿推荐）皿推荐）1. 3—半联轴器；2—弹性元件图1 L初型联轴器Y型轴孔J用轴孔J厘轴孔 ' 型轴孔Z坦轴孔拆荐）皿椎荐）1. 4一半联轴器；2—弹性元件；3—法兰联接件；5. 6、7—螺栓、螺母•垫圈图2 LMD型联轴器GB/T 5272-2002 返回总目录|返回分目录后退◄ 4 ►1 LM续表1 LM型联轴器基本参数和主要尺寸2 LMD续表2 LMD型联轴器基本参数和主要尺寸2.3.3 LMS型双法兰联轴器的结构型式、基本参数和主要尺寸应符合图3和表3的规定。
LM型梅花弹性联轴器参数
梅花形弹性联轴器是由两个带凸爪形状相同的办联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的连接。
具有补偿两轴相对于偏移、减震、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，基本型梅花形弹性联轴器更换弹性元元件时两半联轴器需沿轴向移动，双法兰型可不用轴向移动联轴器即可更换弹性元件。
适用于联接两同轴线、起动频繁、正反转变化、中低速、中小功率传动轴系、要求工作可靠性高的工作部位，基本型梅花弹性联轴器不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的不稳。
标准修改后，梅花形弹性元件的材料有聚氨酯、和铸型尼龙两种。
根据不同工况条件选用不同材料，如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时，可选用聚氨酯。
两种材料的价格相差较大。
1.梅花形弹性联轴器的强度计算梅花形弹性联轴器的强度计算主要是校核弹性元件受载时承压面的压强。
p=)(162221D D Zb Te≤[p]式中 Te ——联轴器的计算转矩，N ·mm;Z ——梅花形弹性元件梅花瓣数；B ——梅花形弹性元件轴向宽度，mm ；[p]——弹性元件材料的许用压强，N/mm ².当用橡胶材料时，一般取[p]=1.8~2N/mm ²； 载荷平稳转速不高时，许用压强可提高1倍以上；用聚氨酯材料时，可取[p]=2.5~3N/mm ²；用铸型尼龙材料时，[p[=3.5~4N/mm ²。
2.刚度计算压缩刚度t C 和剪切刚度r C 近似计算t C =h AE a r C =h AG n式中 A ——梅花形弹性元件承压面和剪切面积，mm ²；a E ——弹性元件材料弹性模量，N/mm ²；a G ——弹性元件材料剪切模量，N/mm ²；H ——梅花形弹性件的厚度，mm 。
·LM型梅花形弹性联轴器结构型式图·新乡市德隆起重机配套有限公司梅花形弹性联轴器结构形式图·LM型梅花形弹性联轴器基本参数和主要尺寸（GB/T—2002）（单位：mm)·新乡市德隆起重机配套有限公司梅花形弹性联轴器参数。
标准联轴器的性能与应用场合
标准联轴器的性能与应用场合联轴器分为刚性联轴器、挠性联轴器、安全联轴器、非机械式联轴器等。
常用的联轴器已标准化，主要标准联轴器有以下各种：一、刚性联轴器凸缘联轴器(GB/T5843-1986)：无补偿性能，也不能缓冲减振。
结构简单、成本低、装拆和维护较简便，但安装时需保证两轴有较高的对中精度。
适于载荷平稳、高速或传动精度要求较高的场合。
夹壳联轴器(FJ165-1979)：无补偿性能，也不能缓冲减振。
结构工艺性较差，平衡精度低，但装拆方便。
适于载荷平稳且低速场合。
立式夹壳联轴器（HG5-213-1965）：无补偿性能，也不能缓冲减振。
结构工艺性较差，平衡精度低，但装拆方便。
适于载荷平稳且低速场合。
平行轴联轴器（JB/T7006-1993）：无补偿性能，也不能缓冲减振。
偏心并不影响转速与转矩的传递。
加工简单、安装方便，不会引起振动。
适用于两水平平行轴传动系统的联接。
各种联轴套(JB/GQ443-1980～JB/GQ446-1980)：无补偿性能，也不能缓冲减振。
结构简单，径向尺寸小，装拆时必须轴向移动。
适于载荷平稳、两轴对中精度较高、低速、轻载场合。
二、无弹性元件挠性联轴器滚子链联轴器(GB/T6069-1985)：稍有补偿两轴相对偏移的能力。
结构简单，制造、维修、装拆方便，重量较轻，工作可靠，适于潮湿、高温、多尘、有一定腐蚀性的环境，不宜于高速、起动频繁或正反转变化多以及剧烈冲击振动场合。
鼓形齿式联轴器(ZBJ19012-1989、ZBJ19013-1989、ZBJ19014-1989):有一定的两轴相对偏移的补偿能力，不能缓冲减振。
外廓小而传力大，制造较复杂，且需润滑，有噪声。
适于低速重载水平轴间的联接，经仔细加工并经动平衡后亦可用于较高速度，但起动或正、反转转换频繁工况下不宜采用。
在冶金机械、重型机械中常用。
有电动机轴伸型、基本型（宽或窄型）、中间轴型等。
鼓形齿式联轴器（JB/T5514-1991）：内齿圈采用尼龙材料。
梅花联轴器的特点和原理及其分类作用
梅花联轴器的特点和原理及其
分类作用
很多人可能都有见过一种由两个金属的爪盘，再加上一个弹性体组成的铝合金体，但都多半叫不出它的名字，而懂行的人就会知道，这种铝合金体，叫做梅花联轴器，也有人将其叫做爪式联轴器。
所谓联轴器，就是两台设备可以通过进行连接，这样就可以让两条分别的设备可以结合在一起工作，让机器的工作效率变得更加。
可以说是一些生产厂家里同，不可缺少的一个用具了。
而梅花联轴器其实只是很多样式的联轴器中的一种，并没有什么突出的特征，其设计也是为了适应一些相关的机器而来的。
其本身成分中的弹性体，所用材料大部分为工程塑料，也有一部分是用橡胶所做成的，而这个弹性体，可以说是这个联轴器的重要部分了，弹性体能使用多久，这个梅花联轴器的寿命就是多久了，因为其可以起到缓冲和减振的作用，大部分用在一些有很大的振动感的场合里。
这类的梅花联轴器也是有分类的，目前分类为两种，最为传统的是一种直爪型的，后来又经过一些设备的需要而进行了改进，就有了第二种，叫做曲面，也就是内凹型的，仍旧是爪型的零间隙联阵器了。
前者比较适合于一些老式的机器连接使用，而后者是随着一些设备的
改进，而同步进行的一系列改进，可以更好的适应于一些缓冲减振的作用。
有需要的朋友在选用的时候，还是需要看清楚自己的设备比较适合于哪一种。
文章来自：联轴器厂家鑫业机械。
梅花联轴器适用的转速
梅花联轴器适用的转速【最新版】目录1.梅花联轴器的概述2.梅花联轴器适用的转速范围3.梅花联轴器的优点4.梅花联轴器的应用领域正文一、梅花联轴器的概述梅花联轴器是一种常见的机械传动装置，主要用于连接两轴，实现轴之间的同步旋转。
它具有结构简单、拆装方便、补偿两轴相对偏移、缓冲、减震等特点，因此在各种机械设备中得到了广泛应用。
二、梅花联轴器适用的转速范围梅花联轴器适用于高速、中速和低速的旋转传动。
根据不同的使用场景和要求，梅花联轴器的转速范围可分为以下三个等级：1.高速梅花联轴器：适用于转速大于 1000rpm 的场合，具有较高的传动精度和承载能力。
2.中速梅花联轴器：适用于转速在 100-1000rpm 之间的场合，具有良好的补偿性能和减震性能。
3.低速梅花联轴器：适用于转速小于 100rpm 的场合，具有较高的扭矩传递能力和耐久性。
三、梅花联轴器的优点梅花联轴器具有以下几个方面的优点：1.结构简单：梅花联轴器的结构相对简单，由两个轴套、一个梅花形弹性元件和若干螺钉组成，便于制造、安装和维护。
2.拆装方便：梅花联轴器采用螺钉连接，可以方便地进行拆卸和组装，便于检查和维修。
3.补偿性能：梅花联轴器的弹性元件采用特殊高性能材料制成，具有较大的补偿两轴相对偏移、缓冲、减震能力。
4.耐久性：梅花联轴器的弹性元件具有耐油、耐空气老化、耐磨等性能，使用寿命长。
5.适应性强：梅花联轴器适用于各种类型的轴连接，具有较高的互换性。
四、梅花联轴器的应用领域梅花联轴器广泛应用于以下领域：1.电子机械：如计算机、通信设备、家电等。
2.电动工具：如钻孔机、磨光机、电动扳手等。
3.医疗机械：如 X 光机、超声波设备、手术台等。
4.运动器材：如跑步机、健身器材、游泳池设备等。
5.木工机械：如锯床、刨床、铣床等。
6.包装机械：如封口机、贴标机、灌装机等。
7.食品机械：如灌装机、糖果机、食用油加工设备等。
8.印刷机械：如胶印机、轮转机、印刷装订设备等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梅花形弹性联轴器的适用范围和性能特点
1.ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.沧州荣威机械技术有限公司专业生产的梅花形弹性联轴器具有以下特点：
（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。
弹性柱销联轴器的特点
1、本联轴器已列为国家标准GB5014-85，适用于各种机械联接两同
轴线的传动轴，通常用于动频繁的高低速运动。
工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。
2、弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。
3、轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。
轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。
半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。
4、弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两半联轴器。
弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。
