联轴器是工业设备中重要的组件，它能够将输入轴和输出轴联结起来，从而阻止了连接的轴之间的分离和转动，有效地实现动力的传输和分配。
本文就常用联轴器的种类做一个介绍。
一、梅花联轴器
梅花联轴器是根据几何形状区分的一种联轴器，其特点是双梅花式的几何形状，具有优良的定位和传动性能，是目前非常常见的联轴器类型之一。
它通过螺栓连接，形成双螺母结构，可以起到很好的联结作用，而且具有良好的抗拉强度和抗腐蚀性能。
二、弹性联轴器
弹性联轴器是一种非常先进的联轴器，它主要是使用橡胶或弹性材料连接两个轴从而实现联轴器对轴之间的分离，转动以及微小振动补偿。
弹性联轴器具有良好的抗拉强度和耐磨性，有效地抑制了输入轴和输出轴之间的振动，并且能够克服一定的非对称性，因此很受欢迎。
三、键联轴器
键联轴器是一种广泛应用于工业设备和机械设备中的联轴器。
主要是使用键，使两个轴之间形成相同的几何形状，然后使用螺栓和螺母固定，实现了轴之间的联结和传动的功能。
键联轴器的优点在于能够起到良好的定位作用，而且具有较强的抗拉强度，能够实现更高的扭矩传递效率。
四、分流联轴器
分流联轴器是指一类用于同时将多个轴传动的联轴器。
通过使用多个专用分流器把输入轴的转矩均匀地分配到多个输出轴上，从而实现更加效能和平衡的传动效果。
分流联轴器是目前比较先进的一种联轴器，因此它受到了广大使用者的强烈欢迎。
以上就是常用联轴器的种类，联轴器是工业设备中重要的组件，在设备传动上起到了重要的作用。
不同的联轴器还有不同的应用方向，让我们一起来了解理解一下联轴器在工业设备中的重要作用吧！。
联轴器的类型及特点
（二）有弹性元件联轴器6、星形弹性联轴器结构：两个半联轴器上均制有凸牙，用橡胶等材料制成星形弹性元件，放置在两半联轴器的凸牙之间。工作时，星形弹性元件受压冰传递扭矩。应用范围：允许两轴的相对径向位移约为：0.2 mm，偏角位移约为：1˚- 30’
四、挠性联轴器
（二）有弹性元件联轴器7、其它金属弹性元件的挠性联轴器
（一）无弹性元件联轴器4、滚子联轴器结构：利用一条公用的双排链条同时与两个齿数相同的并列链轮啮合来实现两半链轴器的联接。特点：结构简单、尺寸紧凑、质量小、装拆方便、维修容易、成本低廉。优点：结构简单、尺寸紧凑、质量小、装拆方便、维修容易、成本低廉，有一定的补偿性能和缓冲性能。缺点：因链条的套筒与链轮之间存在间隙，不适于逆向传动和启动频繁或立式轴传动。同时受离心力的影响不适于高速传动。
α
y
四、挠性联轴器
（一）无弹性元件联轴器3、滑块联轴器结构：与十字滑块联轴器结构相似，只是沟槽很宽，中间为不带凸牙的方形滑块，其材料为夹布胶木。工作特点：由于中间滑块质量小，且有弹性，故允许较高的极限转速。优点：结构简单、尺寸紧凑。应用：适用于小功率，高转速而无剧烈冲击的场合。
四、挠性联轴器
1、套筒联轴器
三、刚性联轴器
结构：用一个套筒通过键将两轴联接在一起。用紧定螺钉来实现轴向固定。
套筒联轴器
型式：
半圆键
普通平键
特点：结构简单、使用方便、传递扭矩较大，但不能缓冲减振 。
应用：用于载荷较平稳的两轴联接 。
2、凸缘刚性联轴器
结构：半联轴器通过键与轴相联，用螺栓将两个半联轴器的凸缘联接在一起。
型式：
有对中榫的凸缘联轴器
普通凸缘联轴器
---靠铰制孔螺栓对中。
联轴器
联轴器网/ProductShow.asp?ArticleID=408站梅花联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
梅花联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
梅花联轴器具有以下特点：联轴器无需润滑，维护方便工作量少，可连续长期运行。
高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
梅花弹性联轴器工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
具有较大的轴向、径向和角向补偿能力。
结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
*注括号内名称为GB5272-85的名称,该标准以被GB5272-2002所替代。
>梅花联轴器特点结构简单、无需润滑、方便维修、便于检查、免维护，可连续长期运行。
高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
工作稳定可靠，具有良好的减振、缓冲和电气绝缘性能。
具有较大的轴向、径向和角向补偿能力。
结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
结构特点：1.梅花联轴器中间弹性体联接2.梅花联轴器可吸收振动、补偿径向、角向和轴向偏差3.梅花联轴器抗油与电气绝缘4.梅花联轴器顺时针与逆时针回转特性完全相同梅花联轴器应用范围梅花联轴器广泛用于数控机床，数控车床，加工中心，雕刻机，数控铣床，电脑锣，冶金机械、矿山机械、石油机械、化工机械、起重机械、运输机械、轻工机械、纺织机械、水泵、风机等.LM(ML)系列梅花形弹性联轴器LMD(MLZ)系列梅花形弹性联轴器LMS(MLS)型双法兰型梅花形弹性联轴器LMZ-I(MLL-I)型分体式制动轮梅花形弹性联轴器LMZ-Ⅱ(MLL-Ⅱ)型带制动轮梅花形弹性联轴器星形弹性联轴器夹紧式花键梅花型弹性联轴器聚氨酯梅花形弹性体线轴,光轴,细长轴,精密细长轴,传动轴,齿轮轴,轴,主轴加工,花键轴，shaft 梅花联轴器许用补偿量星型联轴器TS-A型星型弹性联轴器详细信息TS-B型星型弹性联轴器详细信息TS-S 型星型弹性联轴器 详细信息TS-SF 型星型弹性联轴器 详细信息TS-DF 型星型弹性联轴器TS-FA 型星型弹性联轴器TS-FB 型星型弹性联轴器TS-FC 型星型弹性联轴器详细信息详细信息详细信息详细信息TS-FD型星型弹性联轴器详细信息TS-P型星型弹性联轴器详细信息TS-Z型星型弹性联轴器详细信息星型弹性块详细信息国标星形弹性联轴器标准，标准编号：JB/T 10466-2004。
梅花形弹性联轴器的适用范围和性能特点
梅花形弹性联轴器的适用范围和性能特点1.ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.沧州荣威机械技术有限公司专业生产的梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。
弹性柱销联轴器的特点1、本联轴器已列为国家标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。
工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。
2、弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。
3、轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。
轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。
半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。
4、弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两半联轴器。
弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。
MLPK梅花形弹性联轴器安装使用说明书
MLPK 联轴器安装使用说明书SERIES MLPK COUPLINGSFITTING AND USE MANUAL(GB5272-85)STANDARD NO. (GB5272-85)上海振华港机（集团）宁波传动机械有限公司 ZPMC Ningbo Transmission Machinery Co.,LtdMLPK型带制动盘梅花形弹性联轴器安装使用说明书 INSTALLATION INSTRUCTION OF TYPE MLPK COUPLING WITH ELASTIC SPIDER一、 MLPK型带制动盘梅花形联轴器的结构、主要特点和适用范围1、MLPK型带制动盘梅花形弹性联轴器主要有主动端半联轴器2、从动端半联轴器6、法兰3、梅花形弹性元件1、制动盘4和螺栓5组成（见图1）。
2、MLPK型带制动盘梅花形联轴器的特点是结构简单，零件数量少，制造容易，外形尺寸小，工作可靠，不需维护，具有一定的轴向、径向和角向补偿能力，连接梅花法兰可整体取出，便于更换弹性体而不移动设备。
梅花弹性体以聚氨酯橡胶为主，不但具有高的弹性和耐磨性，而且耐冲击，并有耐油性等优点。
3、MLPK型带制动盘梅花形联轴器主要适用于启动频繁、正反转、中高速、中等扭矩和要求高可靠性场合，工作环境温度-35O C~+80O C二、 MLPK型带制动盘梅花形联轴器的安装和调整（一）、安装1、安装注意事项：1.1 在装配前，必须将联轴器的各零部件清洗干净1.2 检查弹性体外形要光滑、平整、工作面不得有麻点，内部不得有杂质、气泡、裂纹等缺陷。
1.3安装时检查半联轴器、制动盘表面不得有裂纹和其他缺陷。
2、安装：2.1安装时应将制动盘的半联轴器置于输出端（见图1），以便在电机卸载时仍能保持制动力矩，确保工作机械的安全运行。
而且，制动时制动力矩不通过弹性元件，可延长联轴器的使用寿命。
2.2为了保证联轴器的工作性能，安装时必须按以下步骤进行找正：2.2.1分别将主动端半联轴器和从动端半联轴器套装在轴上(一般采用热装法)。

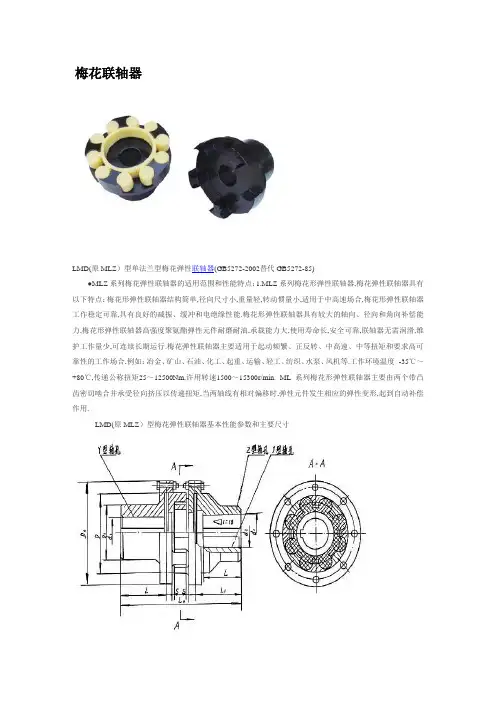

梅花联轴器
梅花联轴器LMD(原MLZ）型单法兰型梅花弹性联轴器(GB5272-2002替代GB5272-85)●MLZ系列梅花弹性联轴器的适用范围和性能特点：1.MLZ系列梅花形弹性联轴器,梅花弹性联轴器具有以下特点：梅花形弹性联轴器结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合,梅花形弹性联轴器工作稳定可靠,具有良好的减振、缓冲和电绝缘性能.梅花形弹性联轴器具有较大的轴向、径向和角向补偿能力,梅花形弹性联轴器高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠,联轴器无需润滑,维护工作量少,可连续长期运行.梅花弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等.工作环境温度-35℃～+80℃,传递公称扭矩25～12500Nm,许用转速1500～15300r/min. ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用.LMD(原MLZ）型梅花弹性联轴器基本性能参数和主要尺寸LMD型梅花形弹性联轴器基本参数和主要尺寸（GB/T5272）/mm型号公称转矩T n/N·m许用转速[n]/r·min-1轴孔直径d1、d2、d zLLD D1弹性件型号质量m/kg转动惯量I/kg·m2弹性件硬度a(HA)b(HD)8±560±5LM D 1 2545 850012、14、16、18、19、20、22、24、253592590MT1-aMT1-b1.2060.00082LM D 2 510760016、18、19、20、22、24、25、28、303811.56100MT2-aMT2-b1.648 0.0014L M D 3 120690020、22、24、25、28、30、324117110MT3-aMT3-b2.357 0.0024L M D 1428620022、24、25、28、30、32、35、38、404512285125MT4-aMT3.556 0.005L M D 5 3540500025、28、30、32、35、38、40、42、455138.515150MT5-aMT5-b6.361 0.0135L M D 6 471410030、32、35、38、40、42、45、4855155125185MT6-aMT6-b10.768 0.0329L M D 7 631120370035*、38*、40*、42*、45、48、50、556172145205MT7-aMT7-b15.302 0.0581L M D 8 1122240310045*、48*、50、55、56、60、63、65719517240MT8-aMT8-b22.717 0.1175L M D 9 183550280050*、55*、56*、60、63、65、70、71、75、8082242270MT9-aMT9-b34.439 0.233L M D 10 285600250060*、63*、65*、70、71、75、80、85、90、95、100924823305MT10-aMT10-b51.358 0.459L M D 459000220070*、71*、75*、80*、85*、90、95、100、110、120128426350MT11-aMT81.302 0.977L M D 12 631250190080*、85*、90*、95*、100、110、120、125、1301153213400MT12-aMT12-b115.53 1.751L M D 13 1122000160090*、95*、100*、110*、120*、125*、130、140、15012534836460MT13-aMT13-b161.79 3.366L M D 14 12525001500100*、110*、120*、125*、130*、140*、150、1601353584500MT14-aMT14-b196.30 4.867注：1.质量、转动惯量是按材料为铸钢、L推荐、最大轴孔计算的近似值。
德国KTR梅花弹性联轴器和国产联轴器的区别
德国KTR梅花弹性联轴器和国产联轴器的区别上海力传机电-德国KTR生产梅花弹性联轴器已经有50多年历史。
ROTEX系列梅花弹性联轴器是KTR创造开发出来的。
在全世界得到了非常广泛的应用。
决大多数的高速端（电机输出端）都可以选用ROTEX系列梅花弹性联轴器。
该联轴器的特点有：优点：扭向弹性；免维护；吸振性好；失效保护；轴向插入式安装，可以盲安装；设计紧凑，重量轻，转动惯量小；可靠性高，寿命长。
概述：ROTEX 弹性联轴器具有结构尺寸小，重量轻、转动惯量小但传递扭矩高的特点。
所有表面精加工，使该联轴器运行质量高，工作寿命长。
ROTEX 联轴器使传动时的振动得到缓冲，并吸收由动力机的不均匀运转所产生的冲击。
结构：ROTEX 联轴器是扭向弹性联轴器，有失效保护功能，能有效地阻尼和减少运行过程中所产生的振动和冲击。
两个轴套的爪形齿在圆周方向上相互错开半个齿距，在其间隙装入一个渐开线梅花弹性体。
当轴在安装时出现偏差，弹性体的鼓形齿避免了应力集中。
ROTEX 联轴器能有效纠正轴向、径向和角向的安装偏差。
特点：一般弹性联轴器中间的弹性体承受弯曲力和压力，易磨损，而ROTEX联轴器的弹性体仅受压力，因而能承受更大的负荷。
弹性体在承载和高转速时有变形，因此安装时应为其变形预留足够的空间。
所有规格的ROTEX联轴器最大扭转角均能达到5度。
即可水平安装也可立式安装。
防爆性能：ROTEX 梅花弹性联轴器非常适合用在有防暴要求的场合。
该系列联轴器有防暴证书。
弹性体：ROTEX 弹性体的正常工作温度为-40度~+90度。
允许的最高瞬间温度可以达到150度。
弹性体具有耐磨、抗油、抗臭氧、抗老化，耐水解。
由于有良好的内部缓冲，能保护传动不受过载的影响。
随着KTR ROTEX 联轴器在世界市场占有率的不断提高，出现了很多仿制品。
尤其是弹性体仿制品更多。
该联轴器最核心的技术就是弹性体。
许多厂家仿制了形状、外形、颜色、硬度以及主要材料。
梅花联轴器适用的转速
梅花联轴器适用的转速1. 引言梅花联轴器是一种常见的机械传动装置，用于传递两个轴的旋转运动。
在实际应用中，梅花联轴器的转速是一个重要的参数，对于其正常运转和寿命有着重要的影响。
本文将探讨梅花联轴器适用的转速范围及其影响因素。
2. 梅花联轴器的结构与工作原理梅花联轴器由内、外两个轮毂和连接两个轮毂的弹性橡胶套组成。
其工作原理是通过橡胶套的弹性变形，实现两轴之间的传动。
梅花联轴器具有结构简单、安装方便、传动平稳等优点，广泛应用于各种机械传动系统中。
3. 梅花联轴器的适用转速范围梅花联轴器的适用转速范围是指在这个范围内，梅花联轴器可以正常工作且寿命可靠。
具体的适用转速范围取决于以下几个因素：3.1 弹性橡胶套的材料梅花联轴器的弹性橡胶套材料对其适用转速有着重要的影响。
不同材料的橡胶套具有不同的耐磨性、耐高温性和耐腐蚀性，因此其适用转速范围也不同。
一般来说，耐磨性好、耐高温性强的橡胶材料适用转速范围更广。
3.2 梅花联轴器的尺寸与结构梅花联轴器的尺寸与结构也会对其适用转速范围产生影响。
尺寸较大的梅花联轴器通常可以承受更高的转速，而结构紧凑的梅花联轴器则适用于转速较低的场景。
3.3 工作环境条件梅花联轴器的适用转速还受到工作环境条件的限制。
例如，在高温、高湿、腐蚀性气体等恶劣环境下，梅花联轴器的适用转速范围会受到限制。
3.4 轴的类型与转速梅花联轴器适用的转速还与轴的类型和转速有关。
不同类型的轴在传动过程中会产生不同的振动和冲击，从而对梅花联轴器的适用转速产生影响。
4. 梅花联轴器的适用转速选择在选择梅花联轴器的适用转速时，需要综合考虑上述因素，确保梅花联轴器在工作过程中能够正常运转且寿命可靠。
一般来说，以下几个步骤可以作为参考：4.1 确定工作环境条件首先需要明确梅花联轴器所处的工作环境条件，包括温度、湿度、腐蚀性气体等因素。
这些条件将对梅花联轴器的适用转速产生影响。
4.2 确定轴的类型与转速根据实际应用需求，确定梅花联轴器所连接的轴的类型与转速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梅花联轴器的特点和原理及其
分类作用
很多人可能都有见过一种由两个金属的爪盘，再加上一个弹性体组成的铝合金体，但都多半叫不出它的名字，而懂行的人就会知道，这种铝合金体，叫做梅花联轴器，也有人将其叫做爪式联轴器。
所谓联轴器，就是两台设备可以通过进行连接，这样就可以让两条分别的设备可以结合在一起工作，让机器的工作效率变得更加。
可以说是一些生产厂家里同，不可缺少的一个用具了。
而梅花联轴器其实只是很多样式的联轴器中的一种，并没有什么突出的特征，其设计也是为了适应一些相关的机器而来的。
其本身成分中的弹性体，所用材料大部分为工程塑料，也有一部分是用橡胶所做成的，而这个弹性体，可以说是这个联轴器的重要部分了，弹性体能使用多久，这个梅花联轴器的寿命就是多久了，因为其可以起到缓冲和减振的作用，大部分用在一些有很大的振动感的场合里。
这类的梅花联轴器也是有分类的，目前分类为两种，最为传统的是一种直爪型的，后来又经过一些设备的需要而进行了改进，就有了第二种，叫做曲面，也就是内凹型的，仍旧是爪型的零间隙联阵器了。
前者比较适合于一些老式的机器连接使用，而后者是随着一些设备的
改进，而同步进行的一系列改进，可以更好的适应于一些缓冲减振的作用。
有需要的朋友在选用的时候，还是需要看清楚自己的设备比较适合于哪一种。
文章来自：联轴器厂家鑫业机械。
