电功率之动态电路的分析
专题概述
有关电功率的动态电路的定性分析是河北省初中毕业生升学文化课考试物理部分常考的最后一道多项选择题，分值是3分．
解决动态电路类的问题的基本思路如下：
(1)若有实物图，应先根据实物图画出对应的电路图．
(2)结合电路图明确各电阻和小灯泡的串、并联关系．
(3)确定电路中电压表、电流表分别测哪个用电器的电压和电流，注意若电压表和电流表测的是定值电阻电压和电流时，则两表示数的比值是不变的；若测的是滑动变阻器的电压和电流时，则比值随滑动变阻器的阻值变化而变化．
(4)明确滑动变阻器滑片移动时阻值的变化，和开关闭合断开时电路的变化，根据串、并联U、I、R关系规律、欧姆定律以及电功率的公式进行分析、解答．
影响电功率大小的因素乐乐课堂
影响电功率大小的因素乐乐课堂
乐乐课堂讲解：
影响电功率大小的因素有，一是通过用电器的电流，二是电器的电阻。电阻是电器的内因，由导体的电阻率，电阻丝的长短和电阻丝的横截面积（粗细）决定。当电阻一定，电流越大电功率就越大，这是外因。用电器的电功率与通过用电器的电流的平方成正比，跟用电器的电阻成正比。
1、通过用电器的电流和通电时间相同时，电压越大，电功越多。
2、通过用电器的电压和通电时间相同时，电流越大，电功越多。
3、在电压、电流相同的情况下，通电时间越长，电流做的功越多。
电能可以转化成多种其他形式的能量。电能转化成多种其他形式能的过程也可以说是电流做功的过程，有多少电能发生了转化就说电流做了多少功，即电功是多少。用电器电功率的大小是由用电器的电阻和通过用电器的电流共同决定。因为电功率是描述电流做功快慢的物理量，定义式是P=W/t，而W=UIt，U=IR，三式推论得:P=I²R。所以从这个公式知，用电器电功率的与电流的平方成正比，跟用电器的电阻成正比。
电压、电流、电阻。当电阻不变的情况下，电压越大，功率越大；电流越大，功率越大当电压不变的情况下，电阻越小，功率越大。 一个用电器的功率大小是指这个用电器在1秒内所消耗的电能，其计算式为P=W/T。
用电器正常工作时的电压叫做额定电压，在额定电压下工作的功率叫做额定功率。
电功率之动态电路的分析和计算乐乐课堂
电功率之动态电路的分析和计算乐乐课堂
电功率之动态电路的分析
专题概述
有关电功率的动态电路的定性分析是河北省初中毕业生升学文化课考试物理部分常考的最后一道多项选择题，分值是3分．
解决动态电路类的问题的基本思路如下：
(1)若有实物图，应先根据实物图画出对应的电路图．
(2)结合电路图明确各电阻和小灯泡的串、并联关系．
(3)确定电路中电压表、电流表分别测哪个用电器的电压和电流，注意若电压表和电流表测的是定值电阻电压和电流时，则两表示数的比值是不变的；若测的是滑动变阻器的电压和电流时，则比值随滑动变阻器的阻值变化而变化．
(4)明确滑动变阻器滑片移动时阻值的变化，和开关闭合断开时电路的变化，根据串、并联U、I、R关系规律、欧姆定律以及电功率的公式进行分析、解答．
乐乐课堂电功率高中必修三
乐乐课堂电功率高中必修三
1．电流做功的实质：导体中的恒定电场对自由电荷的静电力在做功。自由电荷在静电力作用下做定向移动，结果电荷的电势能减小，其他形式的能增加，电能转化为其他形式的能。
2．电功和电功率
(1)电流做功的公式W＝UIt。它是电能转化为其他形式的能的一种量度。电流做了多少功，一定有多少电能转化为其他形式的能(如内能、机械能)。每个家庭的电表记录的就是电功，即这个家庭一段时间内消耗的电能。
(2)电功率P＝W/t＝UI，它表示电流做功的快慢。
(3)电流做功也可以通过电功率进行计算。W＝Pt，电表上的单位kW·h(度)就是这样来的。
3．串、并联电路中电功率的分析与计算
已知电功率的普遍表达式P＝W/t＝UI，对于纯电阻电路，U＝IR，所以可以得到导出公式。
串联电阻的功率与电阻成正比。
并联电阻的功率与电阻成反比。
无论是串联电路还是并联电路，电路消耗的总功率均等于各负载消耗的功率之和。
值得注意的是：解答串、并联电路电功率时应注意的两个问题
(1)求解串、并联电路中的功率分配问题，比例法求解会使问题简化，但一定要确定是正比还是反比关系。 (2)当分析用电器的功率问题时，一定要注意用电器的安全，即不要超过用电器的额定电压、额定电流。

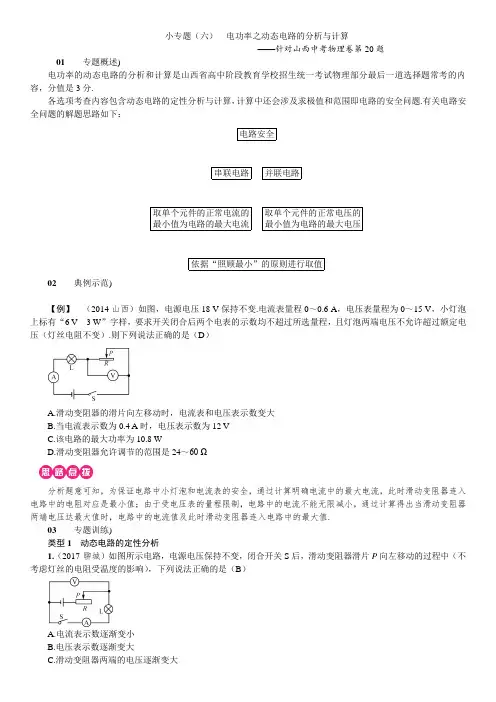

小专题(六)电功率之动态电路的分析与计算
小专题（六） 电功率之动态电路的分析与计算
——针对山西中考物理卷第20题
01 专题概述)
电功率的动态电路的分析和计算是山西省高中阶段教育学校招生统一考试物理部分最后一道选择题常考的内容，分值是3分.
各选项考查内容包含动态电路的定性分析与计算，计算中还会涉及求极值和范围即电路的安全问题.有关电路安全问题的解题思路如下：
电路安全
串联电路 并联电路
取单个元件的正常电流的最小值为电路的最大电流 取单个元件的正常电压的最小值为电路的最大电压
依据“照顾最小”的原则进行取值
02 典例示范)
【例】 （2014·山西）如图，电源电压18 V保持不变.电流表量程0～0.6 A，电压表量程为0～15 V，小灯泡上标有“6 V 3 W”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）.则下列说法正确的是（D）
A.滑动变阻器的滑片向左移动时，电流表和电压表示数变大
B.当电流表示数为0.4 A时，电压表示数为12 V
C.该电路的最大功率为10.8 W
D.滑动变阻器允许调节的范围是24～60 Ω
分析题意可知，为保证电路中小灯泡和电流表的安全，通过计算明确电流中的最大电流，此时滑动变阻器连入电路中的电阻对应是最小值；由于受电压表的量程限制，电路中的电流不能无限减小，通过计算得出当滑动变阻器两端电压达最大值时，电路中的电流值及此时滑动变阻器连入电路中的最大值.
03 专题训练)
类型1 动态电路的定性分析
1.（2017·聊城）如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（B）
A.电流表示数逐渐变小
B.电压表示数逐渐变大
C.滑动变阻器两端的电压逐渐变大 D.小灯泡的亮度逐渐变暗
2.（2018·山西百校联考二）如图所示，电源电压保持不变，闭合开关后，灯L能够发光且阻值一定，当滑片P在向右滑动的过程中，下列判断正确的是（B）
动态电路计算
动态电路计算
在动态电路中，我们通常需要计算电流、电压和功率。
1. 计算电流：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。公式为：I = V / R。
2. 计算电压：在电路中，电压可以通过欧姆定律计算，也可以通过基尔霍夫定律计算。如果电路只包含一个电阻元件，可以使用欧姆定律；如果电路由多个电阻和电源组成，可以使用基尔霍夫定律。基尔霍夫定律的核心是电路中各支路电压之和等于零。具体计算方法可以通过电路的拓扑结构和电路参数来确定。
3. 计算功率：功率（P）等于电流（I）乘以电压（V）。公式为：P = I * V。需要注意的是，这个公式只适用于直流电路。对于交流电路，还需要考虑功率因数和复数形式的计算公式。
这些是动态电路计算中的基本公式和方法，具体计算方法还需要根据具体电路的结构和参数进行分析和推导。
动态电路中的电功率计算
动态电路中的电功率计算
动态电路是指电流和电压随时间变化的电路。在动态电路中，电功率的计算相对复杂，需要考虑电流和电压随时间的变化情况。
首先，电功率的定义是电流乘以电压，即P=I*V。在直流电路中，电流和电压都是恒定的，因此电功率也是恒定的。但在动态电路中，电流和电压随时间变化，因此电功率也是随时间变化的。
计算动态电路中的电功率的方法有两种：瞬时功率和平均功率。
1.瞬时功率：瞬时功率是指其中一时刻的功率值。在动态电路中，电流和电压都是时间的函数，因此瞬时功率可以表示为P(t)=I(t)*V(t)。瞬时功率可以通过测量电流和电压并相乘得到。
2.平均功率：平均功率是在一定时间段内的功率平均值。平均功率可以通过积分来计算。对于一个时间段[t1,t2]，平均功率可以表示为：
P_avg = (1 / (t2 - t1)) * ∫[t1->t2] (I(t) * V(t))dt
其中，∫[t1->t2]表示从t1到t2的积分。
除了计算瞬时功率和平均功率，还可以计算最大功率和最小功率。最大功率和最小功率是一些时间段内功率的最大值和最小值。
在计算电功率时，需要考虑动态电路的电流和电压之间的相位角差。如果电流和电压是同相的（相位差为0），则功率是正的，表示由电源向电路传输能量。如果电流和电压是异相的（相位差为180°），则功率是负的，表示电路向电源传输能量。
在实际应用中，动态电路中的电功率计算可以用来评估电路的性能、计算电路的发热情况、控制电路的负载等。
初三物理——电学动态电路分析计算
初三物理——电学动态电路分析计算
动态电路是中考必考题型，也是较难题型，一般在选择题最后一道，计算题最后一道。
电路动态分析问题主要分为三种类型：“滑动变阻器引起的动态变化”、“开关引起的动态变化”、“敏感电阻的变化引起的动态变化”。
但是万变不离其宗，所有类型的动态分析，其实本质上都是相同的。而且以上三种类型从根本上来分的话其实可以归结为两大类：串联电路的动态分析与并联电路的动态分析。
最后利用串联和并联电路中，电阻、电流、电压、电功率、电功的规律就可把题解出来！
好多学生在做这类型题时，被题中的“动”给“吓住了”！因为学生习惯做“静态题”，即过程思路单一、答案单一、已知明确，求解明确的题；而“动态题”好多学生找不到“统一”的解题思路，感觉动态题好像没有像静态题类似的解题套路，很难捉摸，无存下手！
其实，“动态题”只不过是由两道或者三道“静态题”“组合而成的”。为何这么说？
老师给大家一种从“动态题”到“静态题”的思维转化方法：即“端点法”。
什么是“端点法”？ “动态题”说白了就是让你求“取值范围”，“取值范围”说白了就是求“最大值、最小值两个端点值”。那么“动态题”就转化成了求“最大值、最小值”的两个“静态题”。复杂问题就简单化了！
动态电路的类型与解题步骤
(1)因移动滑动变阻器滑片引起电路发生变化。解题步骤：①明确移动滑动变阻器滑片时电阻变化特点；②确定电路连接方式和电表的测量对象；③根据串、并联电路特点并结合欧姆定律进行计算。
(2)因开关断开或闭合引起电路发生变化。解题步骤：①判断电路的连接方式，画出等效电路图；②判断电表的测量对象；③运用欧姆定律计算求解。
大家不妨试试，希望对大家有帮助！
2023年中考物理复习《电功率动态电路解题技巧》
第 1 页 共 6 页 电功率动态电路解题技巧
一、解题步骤
1.识别电路，确定电路类型，分析各用电器的串并联情况。复杂电路可以画等效电路图分析。画等效电路图时电流表可视为导线，电压表可看作断路，直接去掉。
2.判断电表的测量对象：串联电路只需判断电压表，并联电路只需判断电流表。
3.动态分析：分析各个物理量的变化情况。
（1）串联电路分析思路：先电流后电压、先整体后部分；
（2）并联电路分析思路：先电压后电流，先支路后干路。
二、基本方法
1.程序法：
基本思路是“部分→整体→部分”，即从阻值变化部分入手，由串、并联规律判断R总的变化情况，再由欧姆定律判断I总和U总的变化情况，最后由部分电路欧姆定律确定各部分的变化情况：
如：R局↑（↓）→R总↑（↓）→I总↓（↑）→U定↓（↑）→I分、U分、P分的变化情况。
2.结论法：
根据“串反并同”结论来判断：
（1）若电路中某电阻（或电器）与电阻Rx串联，则U、I、P均与电阻Rx的变化趋势相反；
（2）若电路中某电阻（或电器）与电阻Rx并联，则U、I、P均与电阻Rx的变化趋势相同。
注意：初中范围内此结论不适合于单纯并联的电路，也就是说，此结论适合于串联电路和混联电路。
三、分析小技巧
1.电流表可视为导线，电压表可看作断路。
2.多个仪表时，一个一个单独分析。
3.元件断路或短路时可去掉。
4.同一根导线各处接线效果等同。
5.串联电路一般先分析电流，并联电路一般先分析电压。 【典例引领】
类型1.开关通断引起的动态电路分析1——串联
例1.如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（ ）
A.L1变亮，电压表示数变小 B.L1变暗，电流表示数变大
C.L2亮起来，电压表示数变大 D.L2亮起来，电流表示数变小
