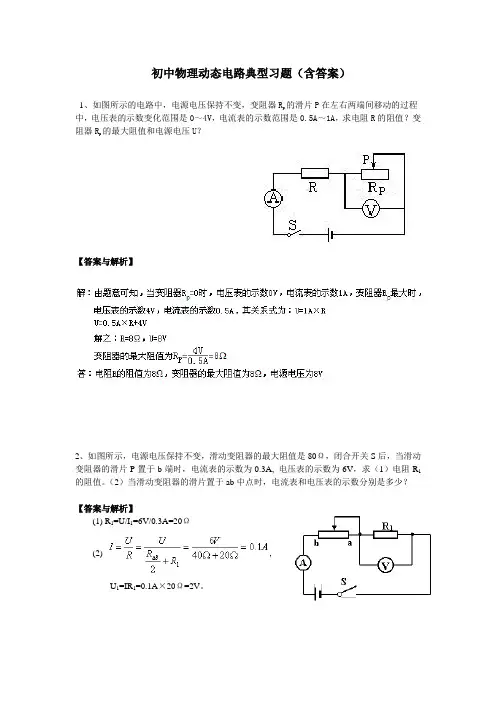

初中物理动态电路典型习题（含答案）1、如图所示的电路中，电源电压保持不变，变阻器R p的滑片P在左右两端间移动的过程中，电压表的示数变化范围是0～4V，电流表的示数范围是0.5A～1A，求电阻R的阻值？变阻器R p的最大阻值和电源电压U？【答案与解析】2、如图所示，电源电压保持不变，滑动变阻器的最大阻值是80Ω，闭合开关S后，当滑动变阻器的滑片P置于b端时，电流表的示数为0.3A, 电压表的示数为6V，求（1）电阻R1的阻值。
（2）当滑动变阻器的滑片置于ab中点时，电流表和电压表的示数分别是多少？【答案与解析】(1) R1=U/I1=6V/0.3A=20Ω(2) ，U1=IR1=0.1A×20Ω=2V。
3、（2016•贵港一模）有两只灯泡，灯L1“6V 6W”、灯L2“6V 3W”L1和L2中电流随两端电压变化关系的图象如图甲所示。
（1）将L1、L2并联接在6V电源两端，求1min内电路消耗的电能；（2）将L1、L2串联接在某电源两端，使L2灯怡好正常发光，求此时L1灯电阻；（3）将L1与一个滑动变阻器（50Ω2A）串联接在6V电源两端，如图乙所示，调节滑动变阻器，当滑动变阻器的功率和灯L1功率相等时，求滑动变阻器的功率。
【答案与解析】（1）L1、L2并联接在6V电源两端，都正常发光，因为P=W/t，所以1min内电路消耗的电能：W总=P总t=（6W+3W）×60s=540J；（2）L1、L2串联接在某电源两端，使L2灯恰好正常发光，因为P=UI，所以：I1=I2=P2/U2=3W/6V=0.5A，由图象此时U1=2V，所以R1= U1/I1=2V/0.5A=4Ω；（3）当L1与滑动变阻器串联接在6V电源两端时，两者电流相等，根据P=I2R，当R1=R变时功率相等，根据U=IR可知：U1′=U变= ×6V=3V，由图象此时I1′=0.7A，所以滑动变阻器的功率：P=P1=U1′I1′=3V×0.7A=2.1W。
中考物理总复习《动态电路分析》专项测试题(附带答案)
中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。
中考物理专项复习《电功率相关的动态电路分析》原卷
专题25 电功率相关的动态电路分析（一）动态电路的概念在电路中，由于滑动变阻器滑片的移动、开关的开闭，敏感电阻阻值变化等，导致电路中电阻、电压、电流、电功率等发生重新分配，这种电路叫做动态电路。
动态电路中常考的问题有：电阻、电压、电流、电功率、电压与电流的比值（乘积）、用电器消耗的电能变化情况，小灯泡的亮度变化情况。
（二）串联电路动态电路分析➢滑片移动引起的动态电路分析（1）逻辑思路：注意：“先定后动”意思是先分析定值电阻的相关物理量的变化情况，在分析变化电阻的相关物理量的变化情况。
（2）电路图（3）串联电路动态电路分析过程：局部整体局部R 的变化R总的变化、I总的变化先定后动（U、P等）注意：①串联电路中也可依据串联分压原理，进行相关问题的分析与判断；①变化电阻消耗的电功率判断，属于不等式的极值问题，应通过不等式方式进行判断，方法如下：①对于定R IU=∆∆的理解，如图所示：分析电路图可知，定值电阻两端电压增量（减量）等于变化电阻两端电压减量（增量），因为对于求解变化电阻两端电压变化量与电流变化量之比IU∆∆的问题，将变化电阻两端电压变化量等效于定值电阻两端电压变化量，因此得到定R IU=∆∆。
为什么变R IU≠∆∆。
在动态电路中，变化电阻或含有变化电阻的电路部分中，电压、电流和电阻均发生变化，不能只能直接用电压变化量与电流变化量相比等于某一状态下的变化电阻阻值，不满足比值定义法的条件（控制其中一个量不变）。
但对于电阻一定时，可用两端电压变化量和电流变化量比值表示定值电阻阻值大小。
总结：变化电阻或含有变化电阻的电路部分两端电压变化量等于其余定值电阻两端电压变化量，变化电阻或含有变化电阻的电路部分两端电压变化量与电流变化量之比等于与之串联的其余电阻阻值。
（三）并联电路动态电路分析 （1）逻辑思路22222)(变变变变变变R RR R R U R R R U P ++=+=观察公式，得到：)2(12122222R R R R U R U R RR R P ++=++=变变变变变变因为 R R R R R R R 2222=⨯≥+变变变变当且仅当 时， 取得最大值变变R R R =2总P 即变R R=（2）电路图（3）并联电路动态电路分析过程：注意：0I 表示无电阻变化支路的电流，1I 表示有电阻变化支路的电流。
初中物理--动态电路的分析专题训练word版(附答案)
动态电路的分析专题训练类型一滑动变阻器型1.(2019·毕节) 如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A、变大，变大B、变大，变小C、变小，变小D、变小，变大2.(2020·安徽)在图示电路中,电源电压保持变。
闭合开关S后,将滑动变阻器的滑片P自左向右滑动,则( )A、电流表A的示数减小B、电压表V2的示数减小C、电压表V1与电流表A的示数比值减小D、电压表V2与电流表A的示数比值减小3.小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是( )4.(2019·遂宁) 如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）A、电压表V的示数不变B、电流表A的示数变大C、小灯泡的亮度变暗D、电路的总功率变大5.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A、电流表A1变小，A2变小，电压表V不变B、电流表A1变小，A2不变，电压表V不变C、电流表A1变小，A2变小，电压表V变大D、电流表A1不变，A2变大，电压表V变小6.(2019·聊城)如图所示的电路中,电源电压保持不变,闭合开关S, 当滑动变阻器的滑片P向左滑动时,下列判断正确的是( ) A、电压表V1示数变小B、电压表V2示数不变C、灯泡L的亮度不变D、电压表V1与电流表A示数比值变小7.如图所示.电源电压不变,开关S闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将 , 电压表示数将。
(两空均选填“变大”、“变小”或“不变”)。
8.如图是体育测试中某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R为保护电阻，握力大小可通过电压表示数来显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题训练一：与电功率有关的动态电路问题
班级：___________姓名：___________
【专题概述】
与电功率有关的动态电路问题是常考题型,主要考查的知识点有分析电流、电压、电功率的变化;分析用电器是否能正常工作;比较两个用电器的电流、电压、功率大小等。
正确识别电路,熟练掌握并应用相关的公式、变形公式,熟悉串、并联电路的特点,分清额定状态、实际状态是解题的关键。
类型1滑动变阻器引起的电路变化
1.如图所示的电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R的滑片P向左移动,在此过程中( )
A.电压表V1示数变小,电压表V2示数变大
B.电流表A示数变小,电压表V1示数不变
C.电流表A示数不变,灯泡L的亮度变亮
D.电压表V1示数不变,灯泡L的亮度变暗
2.如图甲所示是某同学探究电流与电压关系的电路图,开关S闭合后,将滑动变阻器的滑片
P从a端移至b端,电流表和电压表的示数变化关系如图乙所示,则(
)
A.电阻R0两端的电压与通过R0的电流成正比
B.R0的阻值是10 Ω
C.该电路的最小功率为0.05 W
D.滑动变阻器R的电功率变化范围是0~0.45 W
类型2敏感电阻引起的电路变化
3.某型号天然气泄漏检测仪器的电路如图甲所示,图中R为气敏电阻,其阻值R与天然气浓度β的变化关系如图乙所示,已知R0为定值电阻,电源电压恒定不变,用此仪器检测天然气是否泄漏,则下列判断正确的( )
A.天然气浓度增大时,电压表示数变小
B.天然气浓度减小时,电流表示数变大
C.天然气浓度增大时,电路消耗的总功率变小
D.无论天然气浓度怎样变化,电压表与电流表示数的比值不变
类型3开关引起的电路变化
4.如图所示的电路,电源电压保持不变,R1=20 Ω,当闭合开关S1、S3,断开S2时,电流表的示数为0.3 A,当闭合开关S2、S3,断开S1时,电流表的示数为1.2 A。
求:
（1）电源电压;
（2）电阻R2的阻值;
（3）当闭合S1,断开S2、S3时,电路消耗的电功率为P1;当闭合S2,断开S1、S3时,电路消耗的电功率为P2,且P1∶P2=1∶2,求电阻R3的阻值;
(4 )整个电路消耗的最小电功率。
专题训练( 一 ) 与电功率有关的动态电路问题
【专题概述】
与电功率有关的动态电路问题是常考题型,主要考查的知识点有分析电流、电压、电功率的变化;分析用电器是否能正常工作;比较两个用电器的电流、电压、功率大小等。
正确识别电路,熟练掌握并应用相关的公式、变形公式,熟悉串、并联电路的特点,分清额定状态、实际状态是解题的关键。
类型1 滑动变阻器引起的电路变化
1.如图所示的电路中,电源电压保持不变,闭合开关S 后,将滑动变阻器R 的滑片P 向左移动,在此过程中( A
)
A.电压表V 1示数变小,电压表V 2示数变大
B.电流表A 示数变小,电压表V 1示数不变
C.电流表A 示数不变,灯泡L 的亮度变亮
D.电压表V 1示数不变,灯泡L 的亮度变暗
2.如图甲所示是某同学探究电流与电压关系的电路图,开关S 闭合后,将滑动变阻器的滑片P 从a 端移至b 端,电流表和电压表的示数变化关系如图乙所示,则( D
)
A.电阻R 0两端的电压与通过R 0的电流成正比
B.R 0的阻值是10 Ω
C.该电路的最小功率为0.05 W
D.滑动变阻器R 的电功率变化范围是
0~0.45 W
类型2 敏感电阻引起的电路变化
3.某型号天然气泄漏检测仪器的电路如图甲所示,图中R 为气敏电阻,其阻值R 与天然气浓
¾,已知R 0为定值电阻,电源电压恒定不变,用此仪器检测天然气
是否泄漏,则下列判断正确的( D
)
A.天然气浓度增大时,电压表示数变小
B.天然气浓度减小时,电流表示数变大
C.天然气浓度增大时,电路消耗的总功率变小
D.无论天然气浓度怎样变化,电压表与电流表示数的比值不变
类型3 开关引起的电路变化
4.如图所示的电路,电源电压保持不变,R 1=20 Ω,当闭合开关S 1、S 3,断开S 2时,电流表的示数为0.3 A,当闭合开关S 2、S 3,断开S 1时,电流表的示数为1.2 A 。
求
:
( 1 )电源电压; ( 2 )电阻R 2的阻值;
( 3 )当闭合S 1,断开S 2、S 3时,电路消耗的电功率为P 1;当闭合S 2,断开S 1、S 3时,电路消耗的电功率为P 2,且P 1∶P 2=1∶2,求电阻R 3的阻值;
( 4 )整个电路消耗的最小电功率。
解:( 1 )闭合开关S1、S3,断开S2时,R3被短路,只有R1接入电路,电流表测电路中的电流,电源电压
U=I1R1=0.3 A×20 Ω=6 V
( 2 )闭合开关S2、S3,断开S1时,R3被短路,只有R2接入电路,电流表的示数为1.2 A,电阻R2的阻值
R2==5 Ω
( 3 )闭合S1,断开S2、S3时,R1、R3串联,电路消耗的电功率P1=①闭合S2,断开S1、S3时,R2、R3串联,电路消耗的电功率
P2=②
因为P1∶P2=1∶2,所以,R1=20 Ω,R2=5 Ω,解得R3=10 Ω
( 4 )由P=可知,电路中的总电阻最大时,电路消耗的电功率最小。
R1、R3串联时,电路的最大电阻R最大=R1+R3=20 Ω+10 Ω=30 Ω,即当断开开关S2、S3,闭合S1时,R1、R3串联的总电阻最大。
整个电路消耗的最小电功率P最小==1.2 W。
