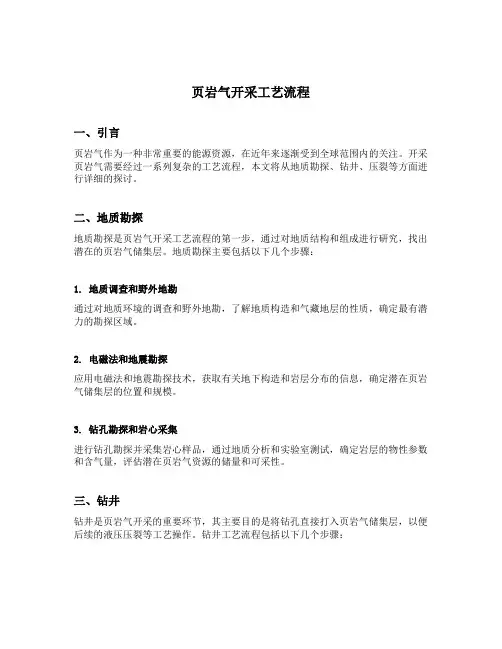

页岩气开采工艺流程
页岩气开采工艺流程
页岩气开采工艺流程一、引言页岩气作为一种非常重要的能源资源，在近年来逐渐受到全球范围内的关注。
开采页岩气需要经过一系列复杂的工艺流程，本文将从地质勘探、钻井、压裂等方面进行详细的探讨。
二、地质勘探地质勘探是页岩气开采工艺流程的第一步，通过对地质结构和组成进行研究，找出潜在的页岩气储集层。
地质勘探主要包括以下几个步骤：1. 地质调查和野外地勘通过对地质环境的调查和野外地勘，了解地质构造和气藏地层的性质，确定最有潜力的勘探区域。
2. 电磁法和地震勘探应用电磁法和地震勘探技术，获取有关地下构造和岩层分布的信息，确定潜在页岩气储集层的位置和规模。
3. 钻孔勘探和岩心采集进行钻孔勘探并采集岩心样品，通过地质分析和实验室测试，确定岩层的物性参数和含气量，评估潜在页岩气资源的储量和可采性。
三、钻井钻井是页岩气开采的重要环节，其主要目的是将钻孔直接打入页岩气储集层，以便后续的液压压裂等工艺操作。
钻井工艺流程包括以下几个步骤：1. 钻井设备的安装和调试安装和调试钻井平台、钻井设备和测井设备等，保证钻井过程的安全和顺利进行。
2. 钻井井眼的清洁和完整性检查通过注水、旋转、冲洗等操作，清除钻井井眼中的杂质和碎屑，检查井眼的完整性和稳定性。
3. 钻头的下套和钻井液的循环将钻头下套到井眼底部，同时通过钻井液的循环，冷却钻头并带走钻孔中的岩屑和碎屑。
4. 钻井井壁的固井在钻孔完结后，通过泥浆注入等工艺，加固钻井井壁，保证钻井的稳定性和安全性。
四、压裂压裂是页岩气开采的关键环节，通过应用高压水和助剂，将岩石裂缝扩展，释放出储存在岩石中的气体。
压裂工艺主要包括以下几个步骤：1. 设备准备和设置准备和设置压裂设备和管道，保证高压液体的输送和喷射。
2. 压裂液的配制将水、助剂和砂浆等材料按照一定比例配制成压裂液，以提高压裂效果。
3. 施工和监测通过高压泵将压裂液注入岩石中，同时监测压裂过程中的压力变化、流量和裂缝扩展情况。
4. 压裂液的回收和处理回收压裂液并进行处理，以便重复利用或安全排放，减少环境污染和资源浪费。
非常规油气田(页岩气)的酸化压裂及采工艺.
非常规油气田(页岩气开发压裂的相关工艺与要一、页岩气的基本简介关于页岩气的定义,Curtis 认为页岩气可以是储存在天然裂隙和颗粒间孔隙中的游离气,也可以是干酪根和页岩颗粒表面的吸附气或者是干酪根和沥青质中的溶解气。
中国地质大学张金川教授给出的定义是: 主体位于暗色泥页岩或者高碳泥页岩中,以吸附和游离状态为主要存在方式的地层中的天然气聚集。
页岩气以多相态存在于致密页岩中以游离、吸附和溶解状态存在于暗色泥页岩中的天然气,其赋存形式具有多样性,但以游离态和吸附态为主,溶解态仅少量存在,游离气主要存在于粒间空隙和天然裂隙中,吸附气则存在于基质表面。
对于页岩储层评价:页岩的埋深和厚度、孔隙度和渗透率、裂缝是页岩气储集的衡量条件,页岩气藏富集程度的关键因素主要包括页岩厚度、有机质含量和页岩储层空间三大因素。
1、美国页岩气的勘探开发现状。
20世纪30年代,美国密歇根州的Antrim页岩气藏进入中等程度开发阶段。
到80年代已钻井9000口,美国开发最积极的页岩气富集带位于Texas的FortWorth盆地的Barnett页岩气藏它的成功开发。
得到了工业界的广泛关注,1986年首次在Barnett页岩气藏采用大规模的水力压裂。
1992年在Barnett页岩气藏完成第一口水平井通过不断提高的水力压裂技术和工艺,加速了Barnett页岩气藏的开发。
在此后的20年里Barn ett页岩气藏的开发生产模式在北美工业界得到了推广。
在过去的10年间Barne tt页岩气的采收率从2%增加到50%在美国48个州。
除阿拉斯加和夏威夷,广泛分布高有机质页岩,资源量在1483×10121859×1012m3加之煤层气和低渗透气藏的开发,将对美国能源形势起到重要的贡献。
2、开发瓶颈中国页岩气开发还处于探索阶段,仅松辽、伊通盆地有几口井开始试气,初产在1000立方米左右,四川盆地和鄂尔多斯盆地也已经着手准备成立先导试验区。
页岩气开发的原理与工艺2
SRV和产量的关系
1000
SPE 119890
0 Northing (ft)
SRV vs. 6-month Average All Wells
4000 3500
6-Month Average (MCFD)
-1000
-2000
SRV= Stimulated Area x Net Pay
-3000
4,000 to 5,500
3,000 to 5,000
4,000 to 10,000
3,000 to 5,000
4 to 6
10 to 18
6 to 19
6 to 12
5 to 37
9 to 18
17,100 3500
10,600 3500
10,000 4000
17,000 3500
1,800 1,500
1
2.0 to 2.5
1.5 to 2.5 FR-water Linear gel Crosslink 20/40 Sand 40/70 Sand 30/50 Sand
Fluid type
FR-water Linear gel 100-mesh 40/70 Sand
FR-water Linear gel 100-mesh 40/70 Sand 40/70 CRC
Hybrid Crosslink 100-mesh 20/40 Sand 40/70 Sand 20/40 Ceramic
Proppant type
30/50 Sand
–
@2011 HALLIBURTON ALL RIGHTS RESERVED
–
21
–
–
案例：Barnett Shale
论页岩气田地面工程进展及工艺
论页岩气田地面工程进展及工艺页岩气田是指以页岩为主要储集岩石的天然气田。
与传统天然气田相比，页岩气田的开发具有地质条件复杂、开采技术复杂、投资额大、环境保护压力高等特点。
地面工程是页岩气田开采过程中的重要组成部分，包括钻井、压裂、采气、油气处理、输气等环节。
本文将从页岩气田地面工程的进展及工艺方面进行探讨。
页岩气田地面工程的进展主要体现在以下几个方面。
钻井技术的不断创新和提高。
钻井是页岩气田开采过程的第一步，钻井质量直接影响到后续的开采效果。
近年来，钻井技术不断创新，从钻井设备的改进到钻井液的优化，大大提高了钻井的效率和质量。
采用水平井和多级压裂技术能够有效提高页岩气田开采的效果。
压裂技术的发展。
压裂是页岩气田开采的关键环节，通过压裂可以将页岩岩石中的天然气释放出来。
近年来，压裂技术不断创新，从传统的液态压裂到液气混输裂，再到超临界二氧化碳压裂，不断提高了压裂的产能和效果。
油气处理技术的提高。
由于页岩气田开采出的气体含杂质较高，处理难度较大。
油气处理技术的提高对于页岩气田的开发至关重要。
目前，利用物理、化学和生物等方法对气体进行处理已经成为常规做法，如脱硫、脱氮、脱水等处理工艺的不断改进，提高了气体的质量和净化效果。
输气技术的完善。
页岩气田开采出的气体需要通过管道输送到市场，因此输气技术的完善对于开采过程的顺利进行非常重要。
近年来，采用新型管道材料和技术，如塑料管道、聚酯薄膜管道、无缝钢管等，大大提高了输气的效率和质量。
在页岩气田地面工程的工艺方面，主要包括钻井、压裂、采气、油气处理和输气等环节。
钻井是指通过钻井设备将钻头沿井孔逐渐下钻到目标层位。
钻井工艺主要包括井眼质量控制、钻头选型和钻井液的选用等。
井眼质量控制是保证钻井质量的关键环节，可以采用合适的钻头和钻井液，控制井眼直径和井筒形态，提高钻井效率和质量。
压裂是指通过注入高压液体或气体来破碎页岩岩石，释放储层中的天然气。
压裂工艺主要包括施工工艺和压裂液的选用等。
页岩气开采技术
页岩气开采技术1 综述页岩气是一种以游离或吸附状态藏身于页岩层或泥岩层中的非常规天然气，是一种非常重要的天然气资源，主要成分是甲烷。
页岩气的形成和富集有其自身的特点，往往分布在盆地内厚度较大、分布广的页岩烃源岩地层中。
如图1.1所示。
页岩气一般存储在页岩局部宏观孔隙体系中、页岩微孔或者吸附在页岩的矿物质和有机质中。
页岩孔隙度低而且渗透率极低，可以把页岩理解为不透水的混凝土，这也是页岩气与其他常规天然气矿藏的关键区别。
可想而知，页岩气的开采过程极为艰难。
根据美国能源情报署（EIA）2010年公布的数据，全球常规天然气探明储量有187.3×1012m3，然而页岩气总量却高达456×1012m3，是常规天然气储量的2.2倍。
与常规天然气相比，页岩气具有开采潜力大，开采寿命长和生产周期长等优点，至少可供人类消费360年。
从我国来看，中国页岩气探明储量为36×1012m3，居世界首位，在当今世界以化石能源为主要消费能源的背景下，大力发展页岩气开采技术，对我国减少原油和天然气进口，巩固我国国防安全有很重要的意义。
我国页岩气主要分布在四川盆地、长江中下游、华北盆地、鄂尔多斯盆地、塔里木盆地以及准噶尔盆地，如图1.2所示。
图1.1页岩气藏地质条件图1.2中国页岩气资源分布页岩气开采是一种广分布、低丰度、易发现、难开采、自生自储连续型非常规低效气藏，气开采过程需要首先从地面钻探到页岩层，再通过开凿水平井穿越页岩层内部，并在水平井内分段进行大型水力加砂压裂，获得大量人工裂缝，还需要在同一地点，钻若干相同的水平井，对地下页岩层进行比较彻底的改造，造成大面积网状裂缝，最后获得规模产量的天然气。
因此，水平井技术和水力压裂技术的页岩气成功开采的关键。
2 页岩气水平井技术1821年，世界上第一口商业性页岩气井在美国诞生，在井深21米处，从8米厚的页岩裂缝中产出了天然气。
美国也是页岩气研究开采最先进的国家，也是技术最成熟的国家。
页岩气开发流程
单击添加副标题
单击此处添加文本具体内容，简明扼要地阐述你的观点
哈里伯顿简介
页岩气开发流程
提纲
哈里伯顿
石油天然开采一体化服务，1919年成立，世界500强之一70,000+雇员，80个国家，2011年收入$250亿，北美58%，国家42%
哈里伯顿非常规能力
Strength (5300 patents)
In general, a productive shale formation includes these characteristics: Thick zone > 100 ft. Well bounded. Contains fracture energy. Maturation in the gas window: Ro = 1.1 to 1.4. Good gas content > 100 scf/ton. High Total Organic Carbon (TOC) > 3%. Low hydrogen content. Moderate clay content < 40%. Brittle shale as indicated by a low Poisson's Ratio and a high Young's Modulus.
元素分析
矿物组成
偶极子声波
应力方向，杨氏模量，泊松比，三维应力的值
核磁共振
孔隙度，油母岩质含量，水饱和度，渗透率，碳氢种类
电介孔隙度
含水的孔隙度
水基泥浆成像
裂隙表征，应力方向，砂岩层
油基泥浆成像
诱导裂缝和张性缝，应力方向，砂岩层
岩心分析
用途
s1，s2
页岩气开采技术
据预测，到2030年，中国页岩气产量将达到150亿立方米，占国内天然气产 量的15%左右。随着国际合作和经验技术交流的加强，中国页岩气开采技术也将 逐步走向世界前列。
总之，世界页岩气资源和开采现状表明，页岩气已经成为全球清洁能源领域 的重要角色。中国作为页岩气资源大国，其发展前景在政策支持、市场需求和技 术进步的共同推动下十分看好。随着国内外合作和研发的深入进行，中国页岩气 产业将迎来更为广阔的发展空间，为推动全球清洁能源革命和应对气候变化作出 积极贡献。
总结
国内页岩气开采技术的不断进步和发展，为我国能源结构的优化和清洁能源 的发展提供了有力支持。本次演示介绍了国内页岩气开采技术的现状、技术创新 和未来展望。通过水平井技术和水力压裂技术的不断优化和创新，我国页岩气开 采成本降低、效率提高，
为实现清洁能源的规模化发展奠定了基础。随着技术的进一步突破和市场需 求的增加，国内页岩气开采的前景十分广阔。未来，需要继续加强技术研发和创 新，推动页岩气开采技术的进步，为我国的能源事业作出更大的贡献。
2、水平井技术
水平井技术已成为页岩气开采的重要手段。水平井能够增大储层暴露面积， 提高产能，并有助于降低生产成本。其原理是在垂直主井眼的基础上，侧钻出一 条或多条水平井眼，以实现对更大储层的开发。水平井技术的优势在于提高产能、 降低成本以及减少环境影响。然而，该技术的实施需要先进的设备和钻井技术， 同时对地质和工程要求较高。
3、水力压裂技术
水力压裂技术是页岩气开采过程中的一项关键技术。其原理是通过向储层注 入高压泵入的流体（通常是水和砂），使储层产生裂缝，进而释放出被困的天然 气。水力压裂技术的主要优点是提高产能、降低钻井成本和减少开发时间。然而， 该技术也存在一定的局限性，如对储层造成潜在损害、需要大量水资源以及可能 引起地质灾害等。
页岩气开采工艺流程
页岩气开采工艺流程页岩气是一种新型的天然气资源，其开采工艺流程相对于传统天然气开采有所不同。
本文将介绍页岩气开采的工艺流程。
一、勘探阶段勘探阶段是页岩气开采的第一步，其目的是确定页岩气的储量和分布情况。
勘探工作主要包括地质勘探、地球物理勘探和钻探勘探。
地质勘探主要是通过地质调查和地质剖面分析，确定页岩气的分布范围和储量情况；地球物理勘探主要是通过地震勘探、重力勘探和电磁勘探等手段，确定页岩气的地质构造和储层特征；钻探勘探主要是通过钻探井，获取页岩气储层的岩石样品和地下水样品，以及进行地下水位和地下水化学成分的监测。
二、开发阶段开发阶段是页岩气开采的第二步，其目的是实现页岩气的商业化开采。
开发工作主要包括井网布置、钻井、压裂和生产等环节。
1. 井网布置井网布置是指在勘探阶段确定的页岩气储层范围内，按照一定的规划和布局，确定钻井的位置和数量。
井网布置的目的是实现最大化的页岩气开采效益。
2. 钻井钻井是指在井网布置的基础上，通过钻井设备在地下钻探井眼，获取页岩气储层的岩石样品和地下水样品，以及进行地下水位和地下水化学成分的监测。
钻井的目的是为了获取页岩气储层的地质信息和储层特征。
3. 压裂压裂是指在钻井后，通过注入高压液体，将页岩气储层中的裂缝扩大，以便更好地释放页岩气。
压裂的目的是为了提高页岩气的开采效率。
4. 生产生产是指在压裂后，通过井筒将页岩气输送到地面，进行处理和加工，最终将页岩气输送到市场。
生产的目的是为了实现页岩气的商业化开采。
三、环保阶段环保阶段是页岩气开采的最后一步，其目的是保护环境和生态系统。
环保工作主要包括废水处理、废气处理和土地复垦等环节。
1. 废水处理废水处理是指对开采过程中产生的废水进行处理，以达到国家环保标准。
废水处理的目的是保护地下水和地表水的质量。
2. 废气处理废气处理是指对开采过程中产生的废气进行处理，以达到国家环保标准。
废气处理的目的是保护大气环境的质量。
3. 土地复垦土地复垦是指对开采过程中破坏的土地进行修复和恢复，以保护生态系统的完整性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
页岩气开采工艺流程
一、前期准备
1.1 选址
选址是页岩气开采的第一步，需要考虑地质条件、气藏规模、市场需
求等因素。
1.2 勘探
勘探是确定气藏规模和分布的关键步骤，包括地质勘探和钻探勘探两
个阶段。
地质勘探主要是通过地震勘探、电磁法勘探等手段来确定气
藏的位置和规模；钻探勘探则是通过在地下钻取孔道来获取气藏的物
理性质和构造信息。
1.3 设计方案
根据勘探结果，制定合理的开采方案。
开采方案需要考虑到气藏特点、开采方式、工艺流程等因素。
二、基础设施建设
2.1 道路建设
道路建设是为了保障运输效率和安全性，需要建设公路或铁路等交通基础设施。
2.2 供水供电建设
供水供电建设是为了保障生产用水和电力供应，需要建设水源井或输水管道，并接入当地的电力网。
2.3 生产区域建设
生产区域建设包括钻井平台、生产井、水处理设备、压缩机站等设施的建设。
三、钻井
3.1 钻井前准备
钻井前需要进行地面布置，包括建设钻井平台、搭建钻机架等。
3.2 钻探过程
钻探过程中需要使用专业的钻机设备，通过旋转和冲击来打通岩石层，形成孔道。
3.3 钻井液处理
在钻探过程中需要使用钻井液来冷却和清洗孔道，同时还要承担输送
岩屑和防止地下水渗入的作用。
因此，需要对钻井液进行处理和回收。
四、压裂
4.1 压裂前准备
在完成钻孔之后，需要将压裂设备运输到现场，并进行基础设施建设，包括搭建压裂平台等。
4.2 压裂过程
在压裂过程中，需要将高压液体注入到岩石层中，以使其破裂并释放
出气体。
这个过程需要使用专业的压裂泵和管道系统。
4.3 压裂液回收处理
在压裂过程中，需要使用大量的压裂液。
为了避免对环境造成污染，
需要对压裂液进行回收和处理。
五、生产
5.1 生产前准备
在完成钻井和压裂之后，需要安装生产设备，并进行生产区域的布置。
5.2 气体采集
气体采集是通过管道系统将气体从地下输送到地面，并进行加工和储存。
5.3 水处理
在气体采集过程中，需要将地下水一起采集上来。
为了避免对环境造
成污染，需要对水进行处理。
六、环保治理
6.1 废弃物处理
在开采过程中会产生大量的废弃物。
这些废弃物包括岩屑、钻井液、压裂液等。
为了避免对环境造成污染，需要对这些废弃物进行妥善处理。
6.2 环境监测
开采过程中会对周围的环境造成影响。
因此，需要建立完善的环境监测系统，及时发现并解决问题。
七、总结
页岩气开采是一个复杂而严谨的工艺流程。
从选址到生产，每个环节都需要高度的技术和管理能力。
同时，也需要考虑到环保和安全等因素，确保开采过程对环境和人体健康的影响最小化。
