焊缝外观质量检验标准
管道焊缝外观检验标准
管道焊缝外观检验标准
管道焊缝是由对接的两个管子通过焊接工艺连接而成，焊缝部位是整
个管道系统中最容易产生问题的部位之一，因此无论是否是重要性质
的管道都需要进行外观检验。
以下是管道焊缝外观检验的标准和要求：
1. 焊缝表面的准备和清洁：焊缝表面必须去除等离子喷涂、氧化物、
油污和杂物等，表面应涂有一层稀释液以防止氧化腐蚀。
2. 断面检验：焊缝断面的检验要求焊面应均匀平整，无裂纹、夹渣和
过量焊料。
3. 缺陷检验：必须检查焊缝表面是否有气孔、裂纹、夹渣、明显凸起、凹陷等缺陷，这些缺陷将影响焊接强度和使用寿命。
4. 合格标准：焊缝外观检验的标准应符合以下条件：
- 气孔和夹渣允许出现一个每英寸一次，每个孔的占地面积不能超过
05平方英寸；
- 裂纹和缩孔禁止出现；
- 即使存在1个可接受的气孔或夹渣缺陷，焊接标记也不会被覆盖或清除；
- 凸起或凹陷不能超过管子表面的1/32，也不能超过管子正常轮廓的10%。
总之，焊缝外观检验标准是必须遵守的要求，超标的焊接不仅会降低焊接质量，而且会带来安全隐患。
所有焊缝的外观检验应进行认真、细致、全面的检查，以确保焊接的管道系统能满足安全和设计要求。
焊缝外部质量检验
焊缝外部质量检验Ⅰ 主控项目1、现场设备焊缝的检查等级，应按100％无损检测、局部无损检测、不要求进行无损检测的要求，划分为Ⅰ、Ⅱ、Ⅲ三个等级。
现场设备焊缝的外观质量应符合本规范表8．1．1-1、表8．1．1-2的规定。
检查数量：全部检查。
检查方法：观察检查、采用焊缝检查尺测量和检查焊接记录。
表8．1．1-1 现场设备焊缝外观质量注：1 当咬边经磨削修整并平滑过渡时，可按焊缝一侧较薄母材最小允许厚度值评定。
2 角焊缝焊脚不对称在特定条件下要求平缓过渡时，不受本规定限制。
3 除注明角焊缝缺陷外，其余均为对接、角接焊缝通用。
4 表中T为母材厚度；t为设计焊缝厚度。
5 表中公式的常量单位为mm。
表8．1．1-2 现场设备焊缝外观质量(余高和根部凸出)(mm)2、管道焊缝的检查等级，应按现行国家标准《工业金属管道工程施工质量验收规范》GB 50184的规定划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级。
管道焊缝的外观质量应符合本规范表8．1．2-1、表8．1．2-2的规定。
检查数量：全部检查。
检查方法：观察检查、采用焊缝检查尺测量和检查焊接记录。
表8．1．2-1 管道焊缝外观质量表8．1．2-2 管道焊缝外观质量(余高和根部凸出)(mm)注：对于铝及铝合金的根部凸出，当母材厚度小于或等于2mm时，根部凸出应小于或等于1．5mm；当母材厚度为2mm～6mm时，根部凸出应小于或等于2．5mm。
3、钛及钛合金、锆及锆合金的焊缝表面应在焊后清理前进行色泽检查。
钛及钛合金焊缝的色泽检查结果应符合表8．1．3的规定。
锆及锆合金的焊缝表面应为银白色，当出现淡黄色时应予以清除。
检查数量：全部检查。
检查方法：观察检查和检查焊接检查记录。
表8．1．3 钛及钛合金焊缝色泽质量注：区别低温氧化和高温氧化的方法宜采用酸洗法，经酸洗能除去紫色、蓝色者为低温氧化，除不掉者为高温氧化。
Ⅱ 一般项目4、焊缝外观应成形良好，不应有电弧擦伤；焊道与焊道、焊道与母材之间应平滑过渡；焊渣和飞溅物应清除干净。
焊缝外观质量检验标准
焊缝外观质量检验标准
①焊缝外观应完整、均匀，无滞后、穿凿、错距、吊滑、黏滞、星型、虚焊、折皱及毛刺等不良缺陷；
②焊缝焊接头应连接紧密、并行度、轴向度要求符合设计规定；
③焊缝焊接头涂盖层厚度、起皱、收缩、鼓包要求符合规定；
④焊缝两端空隙和原定位关系要符合规定；
⑤焊缝两端空隙和原定位关系要符合规定；
⑥有焊缝的地方，外观是平整的，无毛病，检查无发现焊渣、气孔、
毛刺等不良现象；
⑦焊缝的表面无发黑、变色、氧化及烧伤、蚀孔等现象；
⑧对不锈钢的焊缝，要求表面颜色均匀、光滑，无杂质、氧化物或其
他现象；
⑨焊缝上要求无刮伤、脱落、腐蚀或其他破坏痕迹；
⑩飞溅、堆滞痕迹要求最少；。

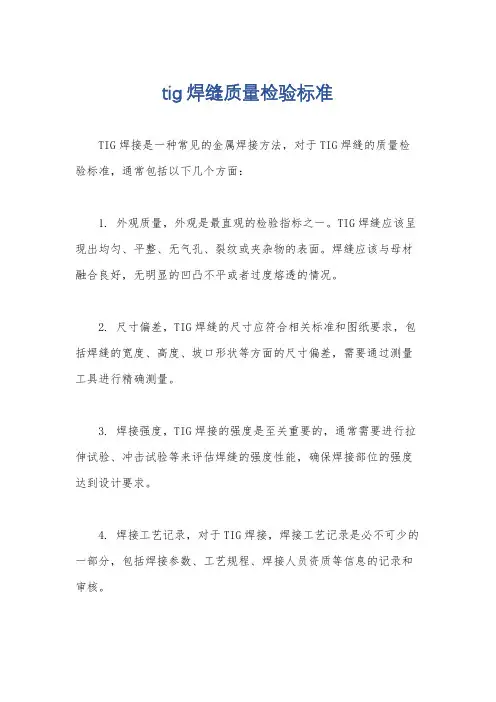

tig焊缝质量检验标准
tig焊缝质量检验标准
TIG焊接是一种常见的金属焊接方法，对于TIG焊缝的质量检验标准，通常包括以下几个方面：
1. 外观质量，外观是最直观的检验指标之一。
TIG焊缝应该呈现出均匀、平整、无气孔、裂纹或夹杂物的表面。
焊缝应该与母材融合良好，无明显的凹凸不平或者过度熔透的情况。
2. 尺寸偏差，TIG焊缝的尺寸应符合相关标准和图纸要求，包括焊缝的宽度、高度、坡口形状等方面的尺寸偏差，需要通过测量工具进行精确测量。
3. 焊接强度，TIG焊接的强度是至关重要的，通常需要进行拉伸试验、冲击试验等来评估焊缝的强度性能，确保焊接部位的强度达到设计要求。
4. 焊接工艺记录，对于TIG焊接，焊接工艺记录是必不可少的一部分，包括焊接参数、工艺规程、焊接人员资质等信息的记录和审核。
5. 检测方法，常用的TIG焊缝质量检验方法包括目测检查、X 射线检测、超声波检测、磁粉探伤等，根据具体情况选择合适的检测方法进行质量检验。
总的来说，TIG焊缝的质量检验标准需要综合考虑外观质量、尺寸偏差、焊接强度、焊接工艺记录和检测方法等多个方面，以确保焊接质量符合相关标准和要求。
焊缝外观检查标准
焊缝外观检查标准外观检验不仅是对产品最终焊缝外观寸和表面质量的检验,对产品焊接过程中的每一道焊缝也应进行外观检验,如厚壁焊件进行多层焊时，为防止前道焊道的缺陷带到了下一道，每焊完一道焊道便需进行外观检验。
焊缝外观检验分为：目视检验和尺寸检验一、焊缝的目视检验（一）目视检验的方法采用直接目视检验。
焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。
目视检验也称近距离目视检验，是用眼睛直接观察和分辨缺陷的形貌。
在检验过程中可采用适当的照明设施，利用反光镜调节照射角度和观察角度，或借助低倍放大镜观察。
（二）目视检验的程序应对焊接结构的所有可见焊缝进行目视检验。
（三）目视检验的项目焊接结束后，及时清理焊渣和飞溅，打磨焊道后，按下表中的项目进行检验。
目视检验若发现有裂纹、夹渣、气孔、焊瘤、咬边等不允许存在的缺陷，应清除、补焊、修磨，使焊缝表面质量符合要求。
二、焊缝外形尺寸的检验焊缝外形尺寸的检验是按图样标注尺寸或技术标准规定的尺寸对实物进行测量检验。
通常在目视检验的基础上，选择焊缝尺寸正常部位、尺寸变化的过渡部位和尺寸异常变化的部位进行测量检查，然后相互比较，找出焊缝外形尺寸变化的规律，与标准规定的尺寸对比，从而判断焊缝的外形尺寸是否符合要求。
（一）对接焊缝外形尺寸的检验对接焊缝的外形尺寸包括：焊缝的余高h、焊缝宽度c、焊缝边缘直线度f、焊缝宽度差和焊缝表面凹凸度。
焊缝的余高，焊缝宽度是重点检验的外形尺寸。
1、JB/T7949-1999《钢结构焊缝外形尺寸》就对接焊缝余高、焊缝宽度作如下规定：I形坡口对接焊缝，其焊缝宽度c=b+2a及余高应符合表二中I形焊缝的规定。
非I形坡口对接焊缝尺寸I形坡口对接焊缝尺寸非I形坡口对接焊缝，其焊缝宽度c=g+2a及余高应符合表二中非I形焊缝的规定。
焊接方法焊缝形式焊缝宽度c焊缝余高C(最小) C(最大)焊条电弧焊及气体保护焊I形焊缝b+4 b+8 平焊：0~3其余：0~4 非I形焊缝g+4 g+8对接焊缝余高和宽度的测量方法如下图：a）测较小焊缝余高b）测较大的焊缝余高c）测焊缝宽度2、焊缝边缘直线度在任意300mm连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度，应符合下表中的规定。
焊缝外观质量检验标准
焊缝外观质量检验标准
焊缝外观质量检验是焊接质量控制的重要环节，也是决定焊接质量的重要依据。
焊缝外观质量检验标准是按照国家有关规定，结合实际生产，制定的焊缝外观质量检验标准。
焊缝外观质量检验标准一般包括焊缝形状和尺寸、焊缝外观缺陷、焊缝其他外观特征三个方面。
1、焊缝形状和尺寸。
根据焊接工艺要求，应按照焊缝设计图纸要求的形状和尺寸，进行焊缝外观检验。
2、焊缝外观缺陷。
检查焊缝外观是否存在毛刺、滑动痕迹、渗漏、滴焊、气泡、脱落等缺陷。
3、焊缝其他外观特征。
检查焊缝外观是否存在锯齿、不规则面、偏置、折痕、烧蚀痕迹等特征。
以上是焊缝外观质量检验标准的主要方面。
在实际应用中，还需要根据不同的焊接工艺要求，结合实际生产条件，制定适当的检验标准，以确保焊接质量。
焊缝外观质量检验标准
焊缝外观质量检验标准 Document number：PBGCG-0857-BTDO-0089-PTT19981.目的指导焊工及焊接检验人员工作，确保焊接质量。
2.适用范围本基准适用于所有安徽山河矿业装备股份有限公司生产的钢结构件焊缝外观检测。
3.焊接部外观检查项目焊接缺陷：咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。
焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。
表面气孔指露在表面的气孔。
未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。
未焊透：焊接时接头根部未完全熔透的现象。
裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。
未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。
烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。
焊缝形状缺陷：焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。
漏装：结构件中某一个或一个以上的零件未组焊上去。
复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。
焊缝打磨。
焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材。
4.Ⅰ、Ⅱ级焊缝的划分。
掘进机所有需要超声波探伤的焊缝外观质量按Ⅰ级验收，其它焊缝按二级焊缝验收。
不允许存在Ⅲ、Ⅳ级焊缝，否则返工甚至报废，若报废须由焊接工程师确认。
5.检验方法。
本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。
检验方法包括以下三种：肉眼观察。
焊缝的外观质量检验
焊缝的外观质量检验1. 概述在焊接工艺中，焊缝的外观质量检验是一项非常重要的工作。
焊缝的外观质量直接关系着焊接件的使用寿命和工作性能。
因此，在焊接过程中，对焊缝的外观质量进行全面的检验是必不可少的。
本文将介绍焊缝外观质量检验的一些常见方法和标准。
2. 检验方法焊缝的外观质量检验可以通过目视检查、放大镜检查和显微镜检查等多种方法来进行。
2.1 目视检查目视检查是最常用的检验方法，也是最直观的方法之一。
通过目视检查可以初步了解焊缝的外观情况，包括焊缝的形状、尺寸、表面平整度以及是否存在缺陷等。
在目视检查时，应注意以下几个方面：•焊缝形状：焊缝应平直、均匀，无明显的凹陷或突起。
•焊缝尺寸：焊缝尺寸应符合设计要求，没有明显的偏差。
•表面平整度：焊接表面应平整，无明显的凹凸不平或波纹。
2.2 放大镜检查在目视检查的基础上，可以使用放大镜对焊缝进行更加详细的检查。
通过放大镜的放大效果，可以更清晰地观察焊缝的表面状况，包括焊缝的颜色、纹理以及是否存在裂纹、夹渣等明显的缺陷。
放大镜检查时，应注意以下几个方面：•焊缝颜色：焊缝应呈现均匀的金属光泽，无明显的色差。
•纹理：焊缝的纹理应均匀细腻，无明显的粗糙感。
•缺陷：注意观察焊缝的裂纹、夹渣等明显的缺陷。
2.3 显微镜检查显微镜检查是一种更加精细的检验方法，适用于对特别小型的焊接件进行检验。
通过显微镜的放大效果，可以更详细地观察焊缝的微观结构，以及一些细微缺陷的存在。
显微镜检查时，应使用高倍放大镜，并注意以下几个方面：•微观结构：观察焊缝的晶粒结构，应呈现均匀细致的晶粒。
•气孔：观察焊缝中是否存在气孔，气孔应尽量避免。
•夹渣：观察焊缝中是否存在夹渣，夹渣应及时清除。
3. 标准参考对于焊缝外观质量的检验，可参考以下标准：•GB/T 50235-1996《焊接接头评定和外观质量检验标准》；•DL/T 5146-2003《钢结构工程焊缝质量检验标准》；•AWS D1.1/D1.1M:2020《钢结构工程焊接规范》。
