电器维修知识点归纳 电路基础与安全知识
电器维修知识点归纳电路基础与安全知识电器维修是一项需要丰富知识和专业技能的工作。
了解电路基础和安全知识是成为合格电器维修人员的基本要求。
本文将对电器维修中涉及的电路基础知识和安全知识进行归纳总结，让读者对电器维修有更清晰的认识。
一、电路基础知识1. 电流和电压在电器维修中，了解电流和电压的概念至关重要。
电流是电子在导体中流动的速度和数量，单位是安培（A）；电压是电子在电路中的电势差，单位是伏特（V）。
电流和电压的合理配合是电器正常工作的基础。
2. 电路元件电路元件是电器中起到特定作用的部件。
常见的电路元件包括：电阻、电容、电感、二极管、三极管等。
了解不同电路元件的基本结构和原理，有助于分析和解决电器故障。
3. 电路拓扑结构电器维修人员还需要了解电路的拓扑结构，即电路中元件之间的连接方式。
常见的电路拓扑结构有：串联、并联、混联等。
掌握不同拓扑结构的特点和应用，有助于定位电器故障。
4. 电路分析方法对于电器维修人员而言，掌握电路分析方法是必不可少的。
常见的电路分析方法有：基尔霍夫定律、欧姆定律、功率计算等。
运用这些方法可以准确分析电路中的故障和问题。
二、电路安全知识1. 安全意识电器维修工作存在一定的危险性，维修人员需要具备高度的安全意识。
在进行电器维修前，要先切断电源，确保自身和他人的安全。
2. 使用工具电器维修需要使用一些特定的工具，如万用表、电压表、钳子等。
维修人员应熟悉这些工具的使用方法，并保证其正常工作状态，以免造成电器故障或危险。
3. 防护措施在进行电器维修时，维修人员需要做好个人防护工作。
穿戴绝缘手套、绝缘靴等防护装备，以防触电事故的发生。
此外，还需要注意工作环境的通风和防火措施。
4. 维修程序在进行电器维修时，要按照规定的维修程序进行操作。
包括仔细检查电器是否带电、合理使用维修工具、按照正确的方法排除故障等。
严格按照维修程序操作，可以避免二次事故的发生。
5. 故障诊断电器维修人员要掌握故障诊断的方法和技巧。
维修电工基础知识
电流：电荷的定向移动叫做电流。
电路中，电流常用I表示。
电流分直流和交流两种。
电流的大小和的大小和方向随时间变化的叫做交流。
电流的单位是安（A），也常用毫安（mA)或者微安(uA)做单位。
电流可以用电流表测量。
测量的时候，把电流表串联在电路中，要选择电流表指针接近满偏转的量程。
这电+脑*维+修-知.识_网电压：河水之所以能够流动，是因为有水位差；电荷之所以能够流动，是因为有电位差。
电位差也就电路中，电压常用U表示。
电压的单位是伏（V），也常用毫伏（mV）或者微伏（uV）做单位。
1V=100电压可以用电压表测量。
测量的时候，把电压表并联在电路上，要选择电压表指针接近满偏转的量程。
要先用大的量程，粗略测量后再用合适的量程。
这样可以防止由于电压过大而损坏电压表。
电+脑*维+电阻：电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。
电阻常用R表示。
电阻的单或者兆欧（MΩ）做单位。
1kΩ=1000Ω,1MΩ=1000000Ω。
导体的电阻由导体的材料、横截面积和长度电阻可以用万用表欧姆档测量。
测量的时候，要选择电表指针接近偏转一半的欧姆档。
如果电阻在电路电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)欧姆定律：导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即这个规律叫做欧姆定律。
如果知道电压、电流、电阻三个量中的两个，就可以根据欧姆定律求出第三个在交流电路中，欧姆定律同样成立，但电阻R应该改成阻抗Z，即电源：把其他形式的能转换成电能的装置叫做电源。
发电机能把机械能转换成电能，干电池能把化学做电源。
通过变压器和整流器，把交流电变成直流电的装置叫做整流电源。
能提供信号的电子设备叫做信号加以放大，又把放大了的信号传送到后面的电路中去。
晶体三极管对后面的电路来说，也可以看做叫做电源。
电+脑负载：把电能转换成其他形式的能的装置叫做负载。
电动机能把电能转换成机械能，电阻能把电能转能和光能，扬声器能把电能转换成声能。
维修电工基础知识
维修电工基础知识电工是一项关乎安全和可靠性的重要工作。
在维修电器设备时，了解一些基础知识对于保证工作的顺利进行至关重要。
本文将介绍一些维修电工的基础知识，包括电路基础、电器元件、故障排除等内容。
一、电路基础1. 电流和电压电流是电子在电路中运动的方式，通常用安培（A）来表示。
而电压则是电流的驱动力，单位是伏特（V）。
电流和电压之间的关系可以用欧姆定律来描述，即电流等于电压除以电阻。
2. 电阻和功率电阻是电流在电路中遇到的阻碍，通常用欧姆（Ω）来表示。
功率是电流在电路中消耗的能量，单位是瓦特（W）。
功率可以通过电流的平方乘以电阻来计算。
3. 串联和并联在电路中，元件可以串联或并联连接。
串联连接是将多个元件依次排列在一起，形成一个闭合的路径。
而并联连接是将多个元件同时连接到相同的两个节点上。
串联和并联会对电流和电压产生不同的影响，因此在维修电器时需要了解电路的连接方式。
二、电器元件1. 电阻器电阻器是用来限制电流流动的元件，常被用于调整电路的电阻值。
维修电工需要了解不同类型的电阻器，并会检测和更换损坏的电阻器。
2. 电容器电容器是储存电荷的元件，常被用于平滑电流或者延迟电流变化。
在维修电工过程中，电容器的正常工作状态和更换方法需要掌握。
3. 电感器电感器是储存磁场能量的元件，常被用于滤波和抑制电磁干扰。
了解电感器的原理和工作状态，在维修电器时可以更好地判断故障原因。
4. 开关和断路器开关用于控制电路的通断，断路器则是在电路过载或短路时自动断开电路以保护电器设备。
了解不同类型的开关和断路器，并能够正确操作和维修它们是电工必备的知识。
三、故障排除1. 维修工具维修电器需要使用一些常见的工具，如万用表、电压表、电流表等。
在故障排除时，正确使用这些工具可以更快地诊断问题。
2. 故障检测故障排除的第一步是检测故障点。
可以通过观察、闻听和触摸等方式来确定故障的位置和性质。
一旦确定了故障点，就可以采取相应的修复措施。

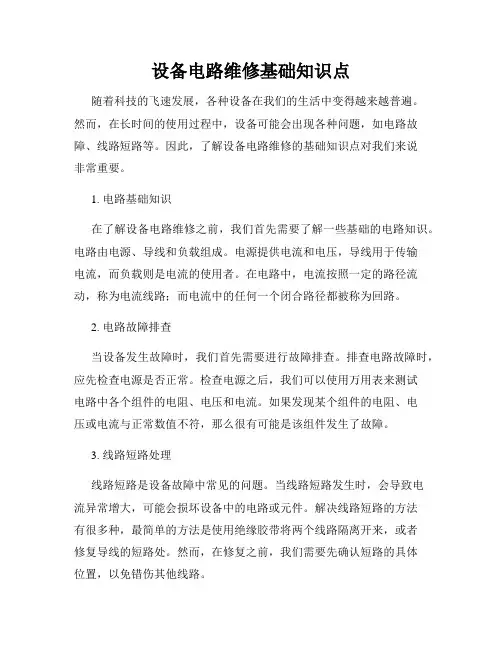

设备电路维修基础知识点
设备电路维修基础知识点随着科技的飞速发展，各种设备在我们的生活中变得越来越普遍。
然而，在长时间的使用过程中，设备可能会出现各种问题，如电路故障、线路短路等。
因此，了解设备电路维修的基础知识点对我们来说非常重要。
1. 电路基础知识在了解设备电路维修之前，我们首先需要了解一些基础的电路知识。
电路由电源、导线和负载组成。
电源提供电流和电压，导线用于传输电流，而负载则是电流的使用者。
在电路中，电流按照一定的路径流动，称为电流线路；而电流中的任何一个闭合路径都被称为回路。
2. 电路故障排查当设备发生故障时，我们首先需要进行故障排查。
排查电路故障时，应先检查电源是否正常。
检查电源之后，我们可以使用万用表来测试电路中各个组件的电阻、电压和电流。
如果发现某个组件的电阻、电压或电流与正常数值不符，那么很有可能是该组件发生了故障。
3. 线路短路处理线路短路是设备故障中常见的问题。
当线路短路发生时，会导致电流异常增大，可能会损坏设备中的电路或元件。
解决线路短路的方法有很多种，最简单的方法是使用绝缘胶带将两个线路隔离开来，或者修复导线的短路处。
然而，在修复之前，我们需要先确认短路的具体位置，以免错伤其他线路。
4. 元件更换与焊接在设备维修过程中，有时需要更换损坏的元件。
在更换元件时，我们首先应该确认使用的元件型号与原有元件相匹配，并注意引脚的对应关系。
然后，我们可以使用焊接工具将元件与电路板焊接在一起。
焊接时，需要提前烙铁加热，将焊锡涂敷在引脚上，并慢慢将引脚与焊接点接触，形成坚固的连接。
5. 电路板维修电路板是各种设备中重要的组成部分，当电路板发生故障时，我们需要进行相应的维修。
在维修之前，首先应该检查电路板上是否有焊接点短路或断路的情况。
如果发现焊接点短路，可以用吸锡线或吸锡泵将多余的焊锡吸走；如果发现焊接点断路，可以使用细锡丝进行焊接。
综上所述，设备电路维修需要基础的电路知识和一些实际操作经验。
只有了解电路的基本原理和故障排查方法，我们才能更好地进行设备电路的维修工作。
设备维修电气基础知识
精选
13
3设备中常见的电路板
电源板
由于设备中大量使用直流电源，所以每台设备电源板是必不可少的， 那么什么样的板才是电源板呢：1带铁网护罩的、2电路板上有比较大 的电感（变压器）、3带有散热片的MOS管、4输出端标注“+”“”5有较大的电容。
精选
传感器电路板 传感器电路板主要是处理传感器信号的，起作用与传感器放大器相同。
其特点是都有电位器在其板上。
精选
16
3设备中常见的电路板
视频采集卡 设备中经常会用到摄像头，而摄像头输出信号设备是不能识别，这是
就需要用到视频采集卡。视频采集卡通常都在设备电脑主机箱内。
精选
17
小测试
通过以上介绍您是否对设备中的各种板卡器件有所了解呢，下面我们 就拿出几个实例，看您能认出其中的各部分么？
精选
11
2设备中常见的元器件
PLC PLC是设备主控制系统，设备的各种动作，器件之间的联系都要依靠
PLC来完成。设备运行的主程序也在其中。
精选
12
3设备中常见的电路板
现在设备大部分都是由PLC加PC控制，也有部分是直接由PC电 脑控制的。
不论是由那种控制方式，这几种电路板势必不可少的。电源板、 马达驱动器、传感器控制板、视频采集卡（板）。
14
3设备中常见的电路板
伺服驱动器
伺服驱动器（servo drives）又称为“伺服控制器”、“伺服放大器”， 是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通 交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。 一般都是装在一个塑料盒子里，有调节按钮。
精选
15
维修电工应知应会的知识
维修电工应知应会知识一、电工基础知识1.了解电路的基本概念和原理，如电流、电压、电阻、电容、电感等。
2.掌握欧姆定律、基尔霍夫定律等基本电路定理。
3.了解电磁感应原理，熟悉变压器、电动机等电磁设备的工作原理。
二、电路分析1.能够读懂和分析简单电路图，理解电路中各个元件的作用和连接方式。
2.掌握电路的基本分析方法，如节点电压法、网孔电流法等。
3.了解电路的稳态和暂态分析方法，能够处理简单的电路故障。
三、电机与变压器1.熟悉电动机、发电机、变压器等电机设备的基本工作原理和特性。
2.掌握电机设备的启动、调速、制动等控制方法。
3.了解电机设备的常见故障和处理方法。
四、供配电系统1.熟悉供配电系统的基本组成和运行原理，如发电机组、变压器、配电柜等。
2.掌握供配电系统的运行管理和维护方法。
3.了解供配电系统的安全防护措施和应急处理方法。
五、电气安全与防护1.了解电气安全的基本知识和法规，如安全用电原则、安全操作规程等。
2.熟悉电气设备的接地、接零、漏电保护等安全措施。
3.掌握触电急救方法和电气火灾的预防与处理。
六、常用电工工具与仪表1.熟悉常用电工工具的使用方法和注意事项，如钳子、螺丝刀、万用表等。
2.掌握常用电工仪表的使用方法和测量范围，如电压表、电流表、功率表等。
3.了解电工工具和仪表的维护和保养方法。
七、电气设备维护与检修1.熟悉电气设备的日常维护和保养方法，如清扫、紧固、润滑等。
2.掌握电气设备的基本检修方法和步骤，如拆卸、检查、更换等。
3.了解电气设备常见故障的排除方法和处理流程。
八、电气故障排查与处理1.熟悉电气故障的基本分类和排查方法，如断路、短路、过载等。
2.掌握常用电气故障排查工具的使用方法和技巧，如万用表、示波器等。
3.能够根据故障现象判断故障原因并进行处理，提高故障排除效率。
九、电气安装与调试1.熟悉电气安装的基本规范和要求，如布线、接线、接地等。
2.掌握电气设备的安装和调试方法，如电动机、变压器等。
设备维修电气基础知识共23页文档
