压力开关
压力开关的工作原理
压力开关的工作原理压力开关是一种常用的控制元件，广泛应用于工业自动化系统中。
它的主要功能是根据压力的变化来控制电路的开关状态。
在本文中，我们将详细介绍压力开关的工作原理。
一、压力开关的基本结构压力开关由压力感应元件、电气触点和外壳组成。
压力感应元件通常由弹簧和膜片构成，当压力作用于膜片上时，弹簧会发生变形，从而改变电气触点的状态。
二、压力开关的工作原理1. 压力感应元件压力感应元件是压力开关中最关键的部分。
它通常由弹簧和膜片构成。
当外界压力作用在膜片上时，膜片会发生变形，从而改变弹簧的形状和受力状态。
2. 弹簧弹簧是压力感应元件中的一个重要组成部分。
它的作用是使压力感应元件具有一定的弹性和回弹能力。
当外界压力作用在膜片上时，弹簧会发生变形，从而改变电气触点的状态。
3. 电气触点压力开关的电气触点通常由金属材料制成，具有良好的导电性能。
当弹簧发生变形时，电气触点会打开或闭合，从而改变电路的开关状态。
4. 外壳压力开关的外壳通常由金属或塑料材料制成，具有一定的防护和密封性能。
外壳的作用是保护压力感应元件和电气触点，同时防止外界灰尘、水分等对压力开关的影响。
三、压力开关的工作过程当外界压力作用在压力感应元件上时，弹簧会发生变形，从而改变电气触点的状态。
当压力超过或低于设定的阈值时，电气触点会自动打开或闭合，从而控制电路的开关状态。
1. 压力上升过程当外界压力逐渐升高，当压力超过设定的阈值时，弹簧会发生变形，使电气触点闭合。
电路处于闭合状态时，电流可以流通，相关设备可以正常工作。
2. 压力下降过程当外界压力逐渐降低，当压力低于设定的阈值时，弹簧会恢复原状，使电气触点打开。
电路处于断开状态时，电流无法流通，相关设备停止工作。
四、压力开关的应用领域压力开关广泛应用于各个领域，如工业自动化、水泵控制、空压机、空调系统等。
它可以监测和控制液体或气体的压力，保证设备的正常运行。
总结：压力开关是一种常用的控制元件，通过压力感应元件、弹簧和电气触点的协同作用，实现对电路开关状态的控制。
压力开关常见故障原因与解决方案
压力开关常见故障原因与解决方案导读压力开关是一种常用的机械开关，它的功能是控制气体或液体的压力。
压力开关在应用过程中，常会出现故障，本文将介绍压力开关常见的故障原因和解决方案，以帮助大家更好地了解和应对压力开关的故障问题。
压力开关故障原因压力开关的故障原因可以分为以下几个方面：1.质量问题压力开关在制造过程中，如果没有经过严格的质量控制，或者使用的材料不符合标准，就会出现故障。
如开关使用的密封件老化，弹簧弹性减弱等。
2.环境因素环境温度、湿度、腐蚀等因素会影响压力开关的性能。
如高温会导致密封件老化失效，湿度过高会引起接触不良等。
3.操作错误在使用压力开关的过程中，如果操作不当，也会出现故障，比如过度压力、轻微震动或腐蚀等。
压力开关故障解决方案基于上述故障原因，我们总结出以下几点压力开关故障解决方案：1.检查密封性在压力开关正常工作时，密封件需要保持密封效应，不良的密封效应会导致压力开关无法正常工作。
因此，定期检查密封性是保障开关正常运行的一个关键步骤。
2.温度防护压力开关在使用过程中，特别是在恶劣的环境中，很容易受到高温的影响。
因此，我们可以采取一些措施，如增加散热器，降低开关所处环境的温度等，以保护开关不受热损害。
3.预防操作错误过度压力或轻微震动等操作错误可能会导致压力开关故障。
因此，操作者需要了解开关的使用限制和管制规则，以避免操作过度。
结论在正常情况下，压力开关具有较高的可靠性和稳定性。
然而，如果没有注意故障的预防和解决，就可能会在使用过程中遇到问题。
因此，我们需要了解常见的故障原因和解决方案，保证压力开关的正常运行，避免出现故障，同时提高生产效率和保证安全性。
压力开关的工作原理
压力开关的工作原理压力开关是一种常用的电气控制装置，它通过测量介质的压力变化来控制电路的开关状态。
在工业自动化控制系统中，压力开关被广泛应用于液体、气体和蒸汽等介质的压力控制。
一、压力开关的基本结构和组成压力开关通常由压力感应元件、机械传动装置和电气控制装置三部分组成。
1. 压力感应元件：压力感应元件是压力开关的核心部分，它负责将介质的压力变化转换为机械位移或电信号。
常见的压力感应元件有弹簧片式感应元件和膜片式感应元件。
2. 机械传动装置：机械传动装置将压力感应元件的机械位移转换为开关操作力，使开关能够在一定的压力范围内开关。
3. 电气控制装置：电气控制装置是压力开关的输出部分，它通过开关操作力的变化来控制电路的开关状态。
常见的电气控制装置有接点式开关和电子式开关。
二、压力开关的工作原理基于压力感应元件的变形和机械传动装置的作用。
1. 当介质的压力超过设定的上限值时，压力感应元件受到压力的作用而发生变形。
这个变形会使得机械传动装置产生相应的位移。
2. 位移通过机械传动装置传递给电气控制装置，使其改变开关操作力。
当开关操作力超过一定阈值时，电气控制装置会将电路切换为闭合状态。
3. 当介质的压力低于设定的下限值时，压力感应元件恢复到初始状态，机械传动装置的位移也会恢复到初始位置。
4. 位移的恢复使得电气控制装置改变开关操作力，使电路切换为断开状态。
三、压力开关的应用领域压力开关在工业自动化控制系统中有着广泛的应用。
下面列举几个常见的应用领域：1. 水泵控制：压力开关可以监测水泵的进出水压力，当进出水压力超过或低于设定值时，压力开关会自动控制水泵的启停，保证水泵的正常运行。
2. 空压机控制：压力开关可以监测空压机的出气压力，当出气压力超过或低于设定值时，压力开关会自动控制空压机的启停，保证空气供应的稳定性。
3. 锅炉控制：压力开关可以监测锅炉的蒸汽压力，当蒸汽压力超过或低于设定值时，压力开关会自动控制锅炉的供热和停止供热，保证锅炉的安全运行。
压力开关工作原理

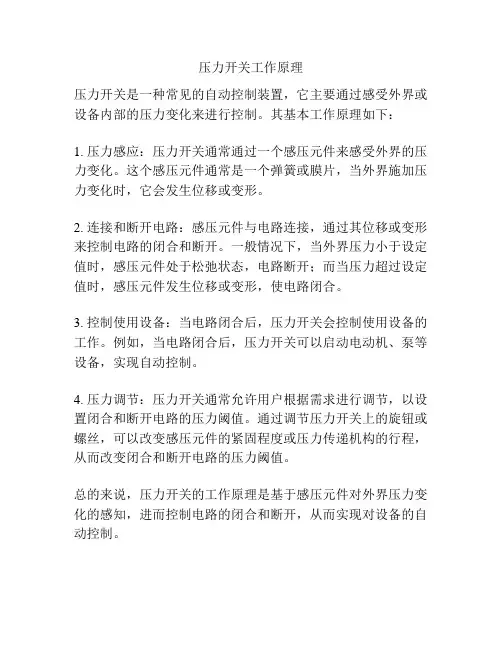

压力开关工作原理
压力开关是一种常见的自动控制装置，它主要通过感受外界或设备内部的压力变化来进行控制。
其基本工作原理如下：
1. 压力感应：压力开关通常通过一个感压元件来感受外界的压力变化。
这个感压元件通常是一个弹簧或膜片，当外界施加压力变化时，它会发生位移或变形。
2. 连接和断开电路：感压元件与电路连接，通过其位移或变形来控制电路的闭合和断开。
一般情况下，当外界压力小于设定值时，感压元件处于松弛状态，电路断开；而当压力超过设定值时，感压元件发生位移或变形，使电路闭合。
3. 控制使用设备：当电路闭合后，压力开关会控制使用设备的工作。
例如，当电路闭合后，压力开关可以启动电动机、泵等设备，实现自动控制。
4. 压力调节：压力开关通常允许用户根据需求进行调节，以设置闭合和断开电路的压力阈值。
通过调节压力开关上的旋钮或螺丝，可以改变感压元件的紧固程度或压力传递机构的行程，从而改变闭合和断开电路的压力阈值。
总的来说，压力开关的工作原理是基于感压元件对外界压力变化的感知，进而控制电路的闭合和断开，从而实现对设备的自动控制。
压力开关的工作原理
压力开关的工作原理压力开关是一种常见的控制元件，广泛应用于各种自动化系统和电气设备中。
它在工业、农业、家用电器等领域起着至关重要的作用。
本文将详细介绍压力开关的工作原理。
一、压力开关的基本构造和原理压力开关由压力感应元件和开关组成。
压力感应元件一般采用弹簧、传感器、膜片等形式，它能够感知外界的压力变化，并将这些变化转化为机械或电信号。
开关部分则根据感应元件的信号变化来控制电路的通断。
压力开关主要分为机械压力开关和电子压力开关两种，其工作原理稍有差异。
机械压力开关的原理如下：当外界压力达到感应元件设定的阈值时，感应元件会发生变形，通过机械传动装置将变形信号传递给开关，使开关动作，从而改变电路的通断状态。
当压力下降到设定阈值以下时，开关再次动作，使电路恢复原来的状态。
电子压力开关则是利用传感器感知压力变化，并将压力信号转化为电信号。
电子压力开关可以通过微处理器控制电路的通断，具有更高的精度和可靠性。
二、压力开关的应用领域压力开关在各个行业中都有广泛的应用。
以下是其中几个典型的应用领域：1. 工业自动化：压力开关用于监测和控制工业系统中的压力变化，例如气体管道压力、水泵的水压等。
当压力超过或低于设定值时，压力开关将触发相应的操作，保证系统稳定运行。
2. 能源行业：压力开关被广泛应用于燃气、石油等能源行业中，用于监测和控制储气罐、输送管道、压缩机等设备的压力变化，确保安全运行。
3. 家电领域：如空调、洗衣机、池塘过滤器等。
压力开关可以监测设备中的水位或压力变化，以确保设备的正常运行，并在必要时触发报警或停机。
4. 农业领域：压力开关可应用于农业灌溉系统、农业机械等设备中，用于控制水泵的启停和灌溉区域的压力调节，降低能耗和提高效率。
5. 汽车工业：压力开关广泛应用于汽车制动系统、空调系统等，监测和控制液体压力和温度，提高行车安全性和驾乘舒适性。
三、压力开关的优势和适用性压力开关具有以下几个明显的优势：1. 高灵敏度：压力开关能够快速感知压力变化，及时触发相应的操作，保证系统的稳定性和安全性。
压力开关应用场景
压力开关应用场景压力开关是一种常见的电子元件，广泛应用于各个领域中。
它的作用是在受到一定压力或力量时，能够自动切换或控制电路的开关。
压力开关的应用场景非常丰富多样，下面将介绍几个常见的应用场景。
1. 工业自动化控制领域在工业自动化控制领域中，压力开关被广泛应用于各种机器设备和生产线中。
比如，在自动化生产线上，压力开关可以用来检测物体的压力变化，从而控制机器的运行状态。
当物体达到预设的压力值时，压力开关会自动切换电路，触发相应的动作，比如停止或启动某个机器设备。
2. 汽车制造领域在汽车制造领域中，压力开关被广泛应用于汽车的液压系统和空调系统中。
比如，在液压系统中，压力开关可以用来监测液压系统的压力变化，一旦压力超过安全范围，压力开关会自动切断电路，以防止液压系统发生故障。
在空调系统中，压力开关可以用来检测制冷剂的压力变化，一旦压力过高或过低，压力开关会自动切断电路，以保护空调系统的正常运行。
3. 家用电器领域在家用电器领域中，压力开关也有着广泛的应用。
比如，在洗衣机中，压力开关可以用来检测洗衣机内水位的变化，一旦水位达到预设的水位线，压力开关会自动切断电路，停止供水，以避免洗衣机溢水。
在空气净化器中，压力开关可以用来检测空气质量的变化，一旦空气质量下降，压力开关会自动切断电路，启动净化器工作，以净化室内空气。
4. 水利工程领域在水利工程领域中，压力开关被广泛应用于水泵系统和水位控制系统中。
比如，在水泵系统中，压力开关可以用来监测水泵的工作状态，一旦水泵出现异常，比如过载或缺水，压力开关会自动切断电路，以保护水泵的正常运行。
在水位控制系统中，压力开关可以用来检测水位的变化，一旦水位达到预设的上限或下限，压力开关会自动切断或接通电路，控制水位的稳定。
压力开关在各个领域中都有着广泛的应用。
它的作用是在受到一定压力或力量时，能够自动切换或控制电路的开关。
通过压力开关的应用，可以实现自动化控制、安全保护和节能减排等目标。
压力开关工作原理
压力开关工作原理
压力开关是一种常见的自动控制开关，它的工作原理是基于压力的变化来实现开关的切换。
该开关主要由压力感应器、控制电路和输出端口组成。
压力感应器是压力开关的主要组成部分，它可以感应到外界环境中的压力变化。
当环境的压力超过或低于预设的阀值时，压力感应器会产生相应的信号。
控制电路负责根据压力感应器的信号进行处理和判断。
当压力超过阀值时，控制电路将会输出一个开关信号，使开关处于闭合状态；当压力低于阀值时，控制电路将输出一个不闭合的信号，使开关处于断开状态。
输出端口是连接外部设备的接口，它可以根据控制电路的信号状态来控制其他设备的运行或停止。
比如，当压力超过设定阀值时，输出端口可以使水泵开始工作；当压力低于设定阀值时，输出端口可以使水泵停止工作。
总之，压力开关的工作原理是根据压力感应器的信号来实现开关的切换，从而控制其他设备的工作状态。
通过合理设置阀值，压力开关可以在压力变化时自动触发开关动作，减轻操作人员的工作负担。
压力开关的基础知识
————————————————————————————————作者：
————————————————————————————————日期：
ﻩ
压力开关的基础知识
ﻫ1. 概述
ﻫ压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时,开关接点动作。主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信ﻫ号,在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏,避免了重大生产事故地发生。ﻫﻫ2． 压力开关主要敏感元件ﻫﻫ2.1 波登管
ﻫ特点:普通型压力开关均采用此类பைடு நூலகம்感元件，主要材质由不锈钢、磷青铜等，测量范围广泛,长野的压力开关测量范ﻫ围从１0Pa(CL12）~１０0MPa(JM1１）ﻫ
2.2 波纹管
ﻫ特点:耐久性及耐振性较波登管好，接断差可调范围大,主要材质有不锈钢、磷青铜等，价格相对较高，但可测压力范ﻫ围较小,最大为15MPa（CＢ3３）
3.２ 最大压力(Ｍａx.P)：压力范围的最大值。
3．３ 满量程(F.S)：压力范围最大值和最小值的差值。ﻫ3.4 接断差（死区）：是指开关设定动作值和复位值的差值，例如当设定、值为1MPa，实际复位值为0.9MPa时,接断差为0.１MPa。
3.5 作温度:是指仪器的内部机构、敏感元件等工作时不会发生持续变形的温度范围。一般压力开关推荐工作温度范围为-５~4０0C，若介质
3.10 上下限两接点HL：是上限式和下限式的组合，分为两接点独立动作（双设定、双回路）和两接点同时动作(单设定、双回路)两种类型。
3.11 上限2接点：合并了两个上限形式，分为分为两接点独立动作（双设定、双回路)和两接点同时动作（单设定、双回路)两种类型。
3.１２ 下限2接点：合并了两个下限形式，分为两接点独立动作(双设定、双回路)和两接点同时动作(单设定,双回路)两种类型。ﻫ3.1３ 耐压:压力开关保持其正常性能所能承受的最大压力。但是当压力开关用于过压场合时，敏感元件将会产生持续形变，这时压力设定值将ﻫ变化，压力开关将不能发挥其正常性能甚至可能损坏。ﻫ３.１4 IP(防护等级)：是由国际电工协会(IEC)所起草,关于灯具防尘防潮特性的标准。具体含义参考综合样本P４。ﻫ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力开关
全国首创：内置压力传感器，稳定精确。
缺水自动停泵，来水自动启泵。
MCU 微电脑处理芯片，安全智能
控制。
启动压力，停止压力一键可调。
技术特点：
1，缺水自动保护功能，防止水泵烧坏 2，数字直接显示压力，正确无误。
3，单键傻瓜式操作设置启动停止压力，方便快捷。
4，耐震，抗干扰强，响应快，性能稳定，寿命长，无噪音。
5，多项智能辅助功能，延时，密码保护，自动修复等。
测量范围：0-10KG 加工定制：是 量程：0-10KG 类型：智能压力控制器 型号：SW
测量精度：0.1KG 规格：MD-SW 四分口,MD-SW-J 四分口带插头,MD-SW 二分口,M D-SW 三分口内丝 适用范围：管道泵，增压泵，自吸泵，潜水泵，循环泵等，尤其适用太阳能，空气能热水泵等配套 品牌：MIN D 机械寿命：1000000
产品认证：CE
一，基本技术参数：
量程0-10Kg （可替代市场上0-6kg的控制表）
精度0.1Kg
供电220VAC
螺纹接口G1/2（4分口） G1/4(2分管) G3/8内（内3分管）驱动功率≤1.5KW
控制方式给水泵提供220V
≤1.5KW水泵，无需中间继电器或交流接触器≥1.5KW水泵，需安装交流接触器
控制压力可控压力范围：10公斤内任何点都可以控制
使用温度85度
缺水压力设
置
0.0-下限压力值
延时动作设
置
0-99秒可设
防水等级防水等级：达到IP66标准（防雨水、不能放置水中使用）。
使用寿命无机械动作组件，可连续使用30万次以上
适用广：管道泵，增压泵，自吸泵，潜水泵，循环泵等，尤其适用太阳能，空气能热水泵等配套。
二，产品功能
∙压力表与压力开关结合一体，数字实时显示压力，准确无误
∙可自由调节上限（压力达到上限停止）和下限（压力小于下限启动）的压力大小，无死区，控制精确无误；
∙带缺水保护，无水停机保护水泵，来水可自动或手动启动水泵
∙工作延时补水，解决水锤效应，延时停机可设。
∙密码保护参数，防止参数被修改。
∙控制过程：
三产品优势
1产品具有缺水保护功能，无水自动停机，来水自动启动，有效保护水泵,真正实现全自动控制。
2可应用于很多恶劣安装条件，比如低压力段的水泵控制，上下限压差范围很小的水泵控制，潜水泵自动控制等。
3对于家用水泵常规环境无须安装压力罐，自带压力缓冲功能；无压力罐情况下也能稳定控制无频繁启动，有压力罐效果更佳。
4工作状态非常稳定，无频繁启动，可检测管道是否漏水，水泵是否堵塞等。
5体积小、美观、寿命长，节能节电明显。
四保护密码的设置：
在设置状态同时按住第一第三个键，会出现P01或P00，然后上下限键切换开关键保存。
设置成功后，进入设置状态需要输入密码三个1 。
五，注意事项
1，安装时请注意上下限压力，缺水保护值是否合适。
安装
后，如未加水压，压力显示不为0.0，长接运行键和下限键
清零操作。
2，安装时请注意安全。
请勿带电安装！
3，本控制器不能浸泡水中。
4，安装前请仔细阅读说明书。
5，安装请用专用工具，不能用手强行安装。
6，请勿私自拆卸产品，否则视为放弃保修。
7，用户自购买日起算一个月内出现任何产品质量问题（人为误
操作或不可抗拒因素除外），可以退换新品。
8，本产品一年内免费保修，来回运费由买家负担。
产品别名：水泵控制器_智能控制器型号：MD-S910w
适用范围：0-1.6MPa 0-1MPa 0-0.6MPa 品牌：MIND
加工定制：是
MD-S910W水泵控制器是集压力测量、显示、控制于一体的高精度智能控制器，主要应用为水泵自动控制器、水位控制器系统、全自动水位控制器，应用于水泵、自吸泵和无塔供水器，全自动控制水泵运行。
MD-S910W水泵控制器实现了真正意义上的水泵无人看管作业，且设置简单，主要功能有：
∙实现低压启动水泵自动抽水，高压自动停止水泵抽水；
∙可以设置延时启动，防止水泵的频繁开启；
∙无水后自动停机，防止干抽；
∙超压自动报警并停止水泵运行；
∙可以输入密码保护，防止非专业人员修改设置好的参数.
技术特点
6上下限两个压力控制点可自由设定调节，满足不同的控制要求。
74位LED实时数显压力值，便于用户观察。
8三种压力单位可供切换。
9内置继电器信号输出，防回差设置，以避免被控设备的频繁动作。
10使用寿命比传统的机械式开关长，长期使用不会失灵无效。
11控制精度比传统的机械式开关高，无噪音。
12耐震、抗干扰强、响应快，性能稳定。
应用领域
MD-S910W水泵控制器适用于自吸泵、管道增压泵、潜水泵等水泵的压
力控制，自动保持管道内压力。
能完全替代由压力罐、压力开关、缺水保护装置、四通等所构成的传统系统。
技术参数
∙压力范围 0-16公斤、0-10公斤、0-0.6公斤（0-1.6MPa 0-1MPa 0-0.6MPa）
∙过载能力 150%
∙输出形式继电器输出，常开常闭
∙输出继电器容量 220V AC 5A
∙供电电源 220V AC；24V DC；380V AC
∙设置范围全量程段可以设置控制点，防波动回差设置。
∙精度 1% FS
∙测量介质气体、水、油
∙使用温度 -20～65℃
∙接口尺寸 G1/2 (四分水管螺纹) ∙ M20*1.5 (压力表接口) ∙ G1/4 (二分管螺纹) ∙认证 CE认证
外形尺寸
出线定义：
