管道吊装方案

管道吊装方案

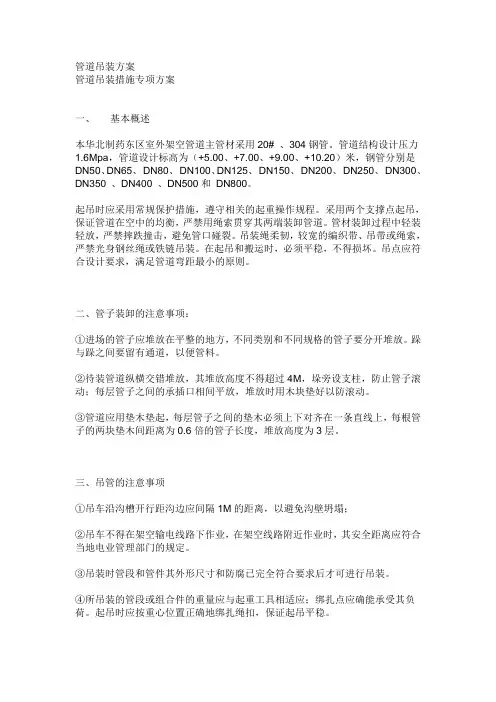

管道吊装方案管道吊装措施专项方案一、基本概述本华北制药东区室外架空管道主管材采用20# 、304钢管。

管道结构设计压力1.6Mpa,管道设计标高为(+5.00、+7.00、+9.00、+10.20)米,钢管分别是DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350 、DN400 、DN500和DN800。

起吊时应采用常规保护措施,遵守相关的起重操作规程。

采用两个支撑点起吊,保证管道在空中的均衡,严禁用绳索贯穿其两端装卸管道。

管材装卸过程中轻装轻放,严禁摔跌撞击,避免管口碰裂。

吊装绳柔韧,较宽的编织带、吊带或绳索,严禁光身钢丝绳或铁链吊装。

在起吊和搬运时,必须平稳,不得损坏。

吊点应符合设计要求,满足管道弯距最小的原则。

二、管子装卸的注意事项:①进场的管子应堆放在平整的地方,不同类别和不同规格的管子要分开堆放。

跺与跺之间要留有通道,以便管料。

②待装管道纵横交错堆放,其堆放高度不得超过4M,垛旁设支柱,防止管子滚动;每层管子之间的承插口相间平放,堆放时用木块垫好以防滚动。

③管道应用垫木垫起,每层管子之间的垫木必须上下对齐在一条直线上,每根管子的两块垫木间距离为0.6倍的管子长度,堆放高度为3层。

三、吊管的注意事项①吊车沿沟槽开行距沟边应间隔1M的距离,以避免沟壁坍塌;②吊车不得在架空输电线路下作业,在架空线路附近作业时,其安全距离应符合当地电业管理部门的规定。

③吊装时管段和管件其外形尺寸和防腐已完全符合要求后才可进行吊装。

④所吊装的管段或组合件的重量应与起重工具相适应;绑扎点应确能承受其负荷。

起吊时应按重心位置正确地绑扎绳扣,保证起吊平稳。

⑤已吊装的管段应马上进行调整连,不允许长期处于临时固定状态。

⑥为避免吊装机具的往返般动,下管时应顺次逐段吊装,即将一段全部吊装完毕后,再将吊装机具般至下一段进行吊装。

⑦装御阀门时不允许随手抛掷,以免损坏;绳索应栓在阀体与阀盖的连接法兰处,切勿栓在手轮或阀杆上,以免损坏阀杆与手轮。

管道安装吊装施工方案

管道安装吊装施工方案

管道安装吊装施工方案一、前期准备工作:1.确定施工方案:根据工程图纸和设计要求,确定管道安装的位置、高度和连接方式等。

2.准备施工材料:准备所需的管道、管件、吊装设备、安全防护工具等。

3.准备施工机具:准备所需的吊装机械设备、起重工具、焊接机械等。

4.人力组织:组织具有相应经验和技能的工作人员,确保施工人员能够熟练操作各种吊装设备和施工工具。

5.安全措施:制定并落实相应的安全措施,确保施工过程中不发生意外事故。

二、管道安装吊装施工步骤:1.确定吊装点:根据工程设计要求,确定吊装点的位置和数量,确保能够安全稳定地吊装管道。

2.安装吊具:根据管道的类型和重量,选择合适的吊装设备和吊具,并按照相关规定进行安装和调试。

3.吊装管道:根据吊装计划和工艺要求,利用吊装设备将管道吊装到指定位置,并固定好。

4.连接管道:根据设计要求,使用合适的管件和连接方式将管道连接起来,确保连接牢固、密封可靠。

5.焊接管道:对于需要焊接的管道,根据工艺规范进行焊接作业,确保焊缝质量合格。

6.检查验收:对吊装管道进行检查和验收,确保管道安装质量符合设计要求和相关标准。

三、安全控制措施:1.健全安全管理制度:建立健全施工现场安全管理制度,明确各项安全责任和管理措施。

2.加强人员培训:对施工人员进行安全教育培训,强化对吊装设备和施工工具的操作规范。

3.严格操作规程:严格遵守操作规程,确保施工人员在操作过程中不违反安全操作规定。

4.安全设施设置:根据实际情况设置合理和有效的安全设施,如安全网、警示标志等。

5.安全监控:安排专人负责施工现场的安全监控,及时发现和处理安全隐患。

6.安全巡查:定期进行安全巡查,确保施工现场的安全状况符合要求。

四、施工质量控制:1.严格按照设计要求进行施工,确保管道的位置、高度和连接方式等符合设计要求。

2.严格执行焊接工艺规程,确保焊缝质量合格,达到相关标准要求。

3.对吊装、连接和焊接等关键工序进行监督检查,及时发现和纠正施工问题,确保施工质量。

(完整版)管道吊装专项施工方案

(完整版)管道吊装专项施工方案

河南省商丘热电供热工程北海路供热管网5+080至10+320标段管道吊装施工方案审核:批准:编制单位:中石化工建设有限公司编制时间:2018年3月27日目录1、工程概况 (1)2、施工前准备 (1)3、施工程序 (3)4、施工技术要求及注意事项 (3)5、吊装注意事项 (5)6、吊车使用要求 (5)7、吊装安全控制 (6)一、工程概况商丘热电供热工程,施工范围;北海路(神火大道——阳光路)工程起点桩号为5+080,终点桩号为10+320,本段管线主管道管径为DN1200×14mm;全长约5.24km,。

钢管选用螺旋缝埋弧焊钢管,填充材料为聚氨酯,保护套为聚乙烯材料。

约873根。

热水线路沿线共布置穿越道路7条,其中穿河渠1座,设置阀井37座,沟槽深度在3-10m左右。

穿路顶管工程共7处;阀井、镇墩及设备安装等。

沟槽吊装的管道为预制保温管道,占全部管道的90%,直径DN1370,每节12米长,重5吨左右,管沟开挖深度3.5-10米左右,管沟距起吊位置10米。

顶管处吊装因为要开挖工作坑,此处为垂直吊装,工作坑距起吊位置10米。

最大吊装高度9.6米,吊装距离为12米。

二、施工前准备1、施工技术组织施工前根据现场情况对整个吊装的施工作业全过程中可能出现的问题作充分的预估,并就可能出现的各种问题作出相应的防范措施并对操作人员及管理人员做技术交底和安全交底。

2、施工场地的安排及施工机具的准备(1)施工场地的安排采用分段分次吊装,首先确保吊装范围内的道路平整、稳固,清除一切阻碍物,确保道路畅通。

吊装时设2个安全指挥人员。

施工范围内设安全围挡,摆放安全指示牌,严禁非吊装操作人员靠近。

(2)施工人员及施工机具设备的组织本工程对于大型设备采取专人、专项管理措施,施工人员及机械设备见下表:表:施工人员配备序项目名称数量备注号1 施工负责人3人包含安全管理人员2 吊装指挥人员1人3 安装工6人4 机械操作人员3人5 测量人员2人表:施工机械配备序号机具名称型号规格单位数量备注1 汽车吊50T 台 12 吊装带15t 条 43 手动葫芦10T 台 24 水平尺500mm 个 15 尼龙绳ф40 米406 垂球0.5kg 个 17 水准仪AL12A-32C 台 18 全站仪中海达121R4台 19 对讲机部 4(3)、施工前的教育培训对进场施工人员进行岗前培训,主要培训内容是吊装安全、吊装注意事项、吊装步骤及吊装施工技术要求等。

(完整版)管道吊装专项施工方案.doc

(完整版)管道吊装专项施工方案.doc

河南省商丘热电供热工程北海路供热管网5+080 至 10+320 标段管道吊装施工方案审核:批准:编制单位:中石化工建设有限公司编制时间: 2018 年 3 月 27 日目录1、工程概况 (1)2、施工前准备 (1)3、施工程序 (3)4、施工技术要求及注意事项 (3)5、吊装注意事项 (5)6、吊车使用要求 (5)7、吊装安全控制 (6)一、工程概况商丘热电供热工程,施工范围;北海路(神火大道——阳光路)工程起点桩号为5+080,终点桩号为10+320 ,本段管线主管道管径为DN1200×14mm;全长约 5.24km,。

钢管选用螺旋缝埋弧焊钢管,填充材料为聚氨酯,保护套为聚乙烯材料。

约873 根。

热水线路沿线共布置穿越道路 7 条,其中穿河渠 1 座,设置阀井 37 座,沟槽深度在 3-10m 左右。

穿路顶管工程共7 处;阀井、镇墩及设备安装等。

沟槽吊装的管道为预制保温管道,占全部管道的90%,直径 DN1370,每节 12 米长,重5 吨左右,管沟开挖深度 3.5-10 米左右,管沟距起吊位置10 米。

顶管处吊装因为要开挖工作坑,此处为垂直吊装,工作坑距起吊位置10 米。

最大吊装高度 9.6 米,吊装距离为12 米。

二、施工前准备1、施工技术组织施工前根据现场情况对整个吊装的施工作业全过程中可能出现的问题作充分的预估,并就可能出现的各种问题作出相应的防范措施并对操作人员及管理人员做技术交底和安全交底。

2、施工场地的安排及施工机具的准备(1)施工场地的安排采用分段分次吊装,首先确保吊装范围内的道路平整、稳固,清除一切阻碍物,确保道路畅通。

吊装时设 2 个安全指挥人员。

施工范围内设安全围挡,摆放安全指示牌,严禁非吊装操作人员靠近。

(2)施工人员及施工机具设备的组织本工程对于大型设备采取专人、专项管理措施,施工人员及机械设备见下表:表:施工人员配备序项目名称数量备注号1 施工负责人 3 人包含安全管理人员2 吊装指挥人员 1 人3 安装工 6 人4 机械操作人员 3 人5 测量人员 2 人表:施工机械配备序号机具名称型号规格单位数量备注1 汽车吊50T 台 12 吊装带15t 条 43 手动葫芦10T 台 24 水平尺500mm 个 15 尼龙绳ф40 米406 垂球0.5kg 个 17 水准仪AL12A-32C 台 18 全站仪中海达 121R4 台 19 对讲机部 4(3)、施工前的教育培训对进场施工人员进行岗前培训,主要培训内容是吊装安全、吊装注意事项、吊装步骤及吊装施工技术要求等。

管道吊装方案

管道吊装方案

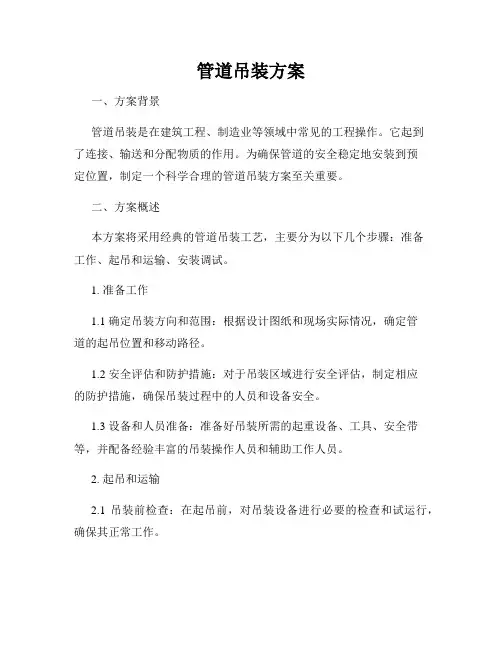

管道吊装方案一、方案背景管道吊装是在建筑工程、制造业等领域中常见的工程操作。

它起到了连接、输送和分配物质的作用。

为确保管道的安全稳定地安装到预定位置,制定一个科学合理的管道吊装方案至关重要。

二、方案概述本方案将采用经典的管道吊装工艺,主要分为以下几个步骤:准备工作、起吊和运输、安装调试。

1. 准备工作1.1 确定吊装方向和范围:根据设计图纸和现场实际情况,确定管道的起吊位置和移动路径。

1.2 安全评估和防护措施:对于吊装区域进行安全评估,制定相应的防护措施,确保吊装过程中的人员和设备安全。

1.3 设备和人员准备:准备好吊装所需的起重设备、工具、安全带等,并配备经验丰富的吊装操作人员和辅助工作人员。

2. 起吊和运输2.1 吊装前检查:在起吊前,对吊装设备进行必要的检查和试运行,确保其正常工作。

2.2 吊装计算和设备选择:根据吊装物体的重量、形状和吊装距离,进行吊装计算,并选择适当的起重设备。

2.3 吊装操作:操作人员按照吊装计划进行操作,将管道准确地吊装到指定位置。

2.4 运输过程中的安全措施:在运输过程中,采取必要的安全措施,包括固定和保护管道,防止在运输过程中发生损坏。

3. 安装调试3.1 安装设备准备:根据设计要求,准备好安装所需的辅助设备、工具和材料。

3.2 安装调试过程:按照设计图纸要求,进行管道的安装和连接。

3.3 检测和调试:对安装完成的管道进行检测和调试,确保其工作正常。

三、方案优势1. 安全性:本方案在吊装过程中充分考虑了安全因素,采取了必要的防护措施,保证了人员和设备的安全。

2. 精确性:通过准确的吊装计算和选择合适的起重设备,确保管道的准确定位。

3. 高效性:本方案在准备工作、起吊和运输、安装调试等各个环节都充分优化,以提高施工效率。

4. 可行性:本方案根据实际情况制定,充分考虑了工程的实际可行性和经济成本。

四、方案实施本方案的实施需要充分协调各个环节和参与方的配合。

具体的实施步骤包括:制定详细的施工计划、组织人员和设备、进行现场监督和控制,并在施工过程中根据实际情况进行及时调整。

管道吊装专项施工方案

管道吊装专项施工方案

1、工程概况本工程吊装内容主要为沟槽内PCCP管道吊装和两个穿越高速引道顶管吊装及穿越新枯河倒虹吸管道吊装。

顶管处最大深度9.6米,管径为DN3000,为钢筋混凝土管,壁厚290mm,3米一节,内套钢管,管径2400mm,Q235B级钢材。

其余均为PCCP管,管径DN2400,沟槽处吊装深度5~9.6米,只有与顶管接头处和穿越坑塘处为9.6米。

倒虹吸处吊装深度达到6~15米。

沟槽处吊装的管道为PCCP管道,占全部管道的94%,直径DN2400,每节6米长,重吨,管沟挖方深度5~米左右,管沟距起吊位置10米。

顶管处吊装因为要开挖操作坑,此处为垂直吊装,操作坑局起吊位置6米。

最大吊装高度9.6米,吊装距离为10米。

倒虹吸处最大深度为15米,我方准备在右侧第一个马道平台处加大马道宽度至10米,进行吊装,吊装高度为6米,吊装距离10米。

由于本工程开挖的管道,管径大,开挖深度较深,施工高峰期大部在夏季,夏季为暴雨多发季节,雨后管道内水流量非常大,经雨水的浸泡和冲刷,开挖后的沟槽边坡极易垮塌,为避免这种情况发生,因此采用分段开挖:开挖一段、安装一段、回填一段的施工方案,每段开挖90~100米。

每次吊装15~16节,每节6米长。

做到开挖一段安装一段。

验收合格后回填一段。

2、施工前准备2.1、施工技术组织施工前根据现场情况对整个吊装的施工作业全过程中可能出现的问题作充分的预估,并就可能出现的各种问题作出相应的防范措施并对操作人员及管理人员做技术交底和安全交底。

2.2、施工场地的安排及施工机具的准备施工场地的安排采用分段分次吊装,首先把吊装范围内的道路重新修整,碾压,清除一切阻碍物,确保道路畅通。

遇到下雨或地质沉陷段时,采用铺筑20~40mm 碎石,确保吊装顺利。

吊装时设2个安全指挥人员。

施工范围内设安全围挡,摆放安全指示牌,严禁非吊装操作人员靠近。

施工人员及施工机具设备的组织本工程对于大型设备应采用专人、专项管理,工人员及机械设备见附表投入主要施工机械详见下表、施工前的教育培训对进场施工人员进行岗前培训,主要培训内容是吊装安全、吊装注意事项、吊装步骤及吊装施工技术要求等。

管道专项吊装方案

管道专项吊装方案

编号:吉化集团吉林市北方建设有限责任公司工技术方白城市集中供热工程热电厂热力主干管吊装方案II类目录一、编制说明 (3)二、工程概况 (3)三、编制依据 (3)四、机械、设备一览表 (4)五、施工方案 (6)六、吊车使用要求 (12)七、安全措施 (16)八、人员安排计划 (18)一、编制说明本方案仅适用于白城市集中供热工程第一、二、四标段施工。

采用高温水供热系统,该热力主干管承担规划远期总供热面积为1000 万平方米,总热负荷为566.3MW,一次网供水温度130℃,回水温度70℃; 一次网管网设计压力Ps=1.60MPa。

供水管原则上采用无固定有补偿直埋敷设方式,回水管原则上采用无补偿直埋敷设方式。

为保证供热主干管安装工作的顺利进行,特编制此吊装方案。

二、工程概况1.工程概况建设单位:白城市京科集中供热有限公司工程名称:白城市集中供热工程建设工期:2015年7月 28日开工,2015年 10月 2日竣工设计单位:中国市政工程东北设计研究总院有限公司监理单位:吉林省宏达建设监理有限公司施工单位:吉化集团吉林市北方建设有限责任公司2.主要工程数据一览表地下供热来回水管线采用预制保温管敷设,规格D1220,管道埋深3〜5米,本段管网敷设全程长度为8.623公里。

管径,DN200的工作钢管选用埋弧焊螺旋焊缝电焊钢管,材质Q235B,管径<DN200的工作钢管选用无缝钢管,材质为20# 钢。

三、编制依据2.1京科集中供热主干管平面布置图、纵断图、现场实际情况2.2依据的标准规范《城市供热管网工程及验收规范》GJJ28—2014《化工建设起重工程施工及验收规范》HGJ201-83《现场实际情况勘查汇报材料》《电厂施工安全规程》《50吊车性能表》四、机械、设备一览表要求:1).钢丝绳不得有断股、松散及严重扭结。

2).所用起重索使用前必须经相关部门验收合格后方可使用。

3).所有起重索具必须满足吊装要求4).起重机具使用前,相关人员应核查机具完好性,一旦发现有损伤和缺陷不得使用。

顶管设备吊装专项施工方案

顶管设备吊装专项施工方案

顶管设备吊装专项施工方案第一章工程概况1.工程概况和特点(1)工程概况电力隧道穿越道路采用顶管工法施工,顶管始发井、接收井设置在空地内,区间长98m。

本工程吊装内容主要为顶管设备吊装下井、管段吊装、顶管设备吊装出井等吊装内容,顶管吊装最大深度10.23米,管径为DN2400mm的钢筋混凝土管,壁厚230mm,长度2500mm,重10.6t;顶管机外径2920mm,长度4300mm,重26t。

(2)气候特征地处中纬度地带,为温暖半湿润季风性气候。

春季干燥少雨,夏季炎热多雨,秋季天高气爽,冬季寒冷干燥。

气温七月最高,一月最低,年平均气温14.3℃,累年极高气温为42.5℃;累年极低气温为-21.8℃。

(3)工程水文地质情况①地表水本工点范围内未见河流、湖泊等地表水体。

②地下水本标段线路场区地下水分为孔隙潜水一类。

根据沿线相关水文地质资料和沿线钻孔资料,结合地下水赋存条件及其运移特征,本段勘察范围内地下水类型主要为第四系松散层孔隙水,自钻孔内测得地下水位埋深12.4-25.3m水位标高78.91m~81.23m,主要补给来源为大气降水入渗补给、侧向径流补给,以地下径流、向下补给碎屑岩类裂隙水等方式排泄。

2.施工平面布置(1)施工总体布置原则现场平面布置、临时设施和临时道路布置满足周边环境因素、工期安排及施工需要,布置遵循原则如下:①现场平面随着工程施工进度进行布置和安排,根据现场道路交通情况,设置围挡。

②施工现场进行清理、清除杂物。

保持地面坚实且平整,吊装区域动力触探试验地基承载力的实测值最低为260kpa,满足地面承载能力要求。

③充分考虑文明施工及环保要求,符合安全规定,各种设施布置符合XX市安全文明施工的相关要求,场区裸露面及时用密目网覆盖,加强扬尘治理。

④合理布置施工道路,保证运输方便通畅,减少运输距离和避免二次搬运。

⑤临时设施的布置满足整个施工期间管理和生产的需要,同时满足安全、环境、消防等方面的管理要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

宁夏金昱元广拓能源有限公司年产40万吨高性能树脂多联产循环经济项目二期工程
保冷管道吊装
专项施工方案
批准:________________
审核:________________
编制:________________
四川新川江安装工程有限公司第三项目部
二○一八年七月二十二日
目录
1.工程概
况 (1)
2.编制依据 (1)
3.施工前准
备 (1)
4.施工程
序 (3)
5.施工技术要求及注意事
项 (3)
6.吊装注意事
项 (5)
7.吊车使用要
求 (7)
8.吊车安全控
制 (7)
1、工程概况
本方案吊装内容主要为宁夏金昱元广拓能源有限公司年产40万吨高性能树脂多联产循环经济项目二期工程保冷管道安装吊装;本工程保冷管道采用聚氨酯发泡保冷,因此保冷层易损坏、十分脆弱。


么保护保冷管道保冷层在保冷管道安装时不被破坏是本次吊装的重要环节。

2、编制依据
1、根据《建筑机械使用安全技术规程》、《起重机吊装作业
安全技术规程》北方工业出版社、《起重工安全技术》化学工业出版社;
2、根据《起重安装操作规程》、起重吊机使用说明和机械
性能参数表、钢丝绳技术参数表;
3、《工业金属管道工程施工规范》 GB50235-2010;
4、《现场设备、工业管道焊接工程施工及验收规范》
B50683-2011;
5、《现场设备、工业管道焊接工程施工规范》
GB50236-2011;
根据厂家提供的设备资料及安装技术要求、设计院提供的施工图纸。

3、施工前准备
、施工技术组织
施工前根据现场情况对整个吊装的施工作业全过程中可能出现的问题作充分的预估,并就可能出现的各种问题作出相应的防范措施并对操作人员及管理人员做技术交底和安全交底。

、施工场地的安排及施工机具的准备
施工场地的安排
吊装时设1个安全指挥人员。

施工范围内设安全围挡,摆放安全指示牌,严禁非吊装操作人员靠近。

施工人员及施工机具设备的组织
本工程对于大型设备应采用专人、专项管理,工人员及机械设备见附表
表:施工人员配备
投入主要施工机械详见下表
、施工前的教育培训
对进场施工人员进行岗前培训,主要培训内容是吊装安全、吊装注意事项、吊装步骤及吊装施工技术要求等。

起重工必须持证上岗。

4、施工程序
机械就位→警戒布置→管道吊装→吊装上至管廊管线定位→管道安装
5、施工技术要求及注意事项
、吊车的选择
汽车吊理论吨位乘以3 ,再除以要吊的重量能得出距离,除以距离能得出重量,但是吊车的实际能力达不到计算出来的结果,还要把主臂的重量和吊钩的重量算上。

所需要吊装物体的重量为1t,吊装时安装的管道中心距离吊车的中心为。

需要选择什么型号的吊车计算如下:
25t吊车的最大起重吨位计算
25t×3=75
75/=10t
10t×75%=
采用25t壹台吊车,工作幅度,有效起重吨位为。

管道重量计算
1、Φ219 m*24m=
2、Φ720 177Kg/m*=
25t壹台吊车:>>;
所以选择采用25t壹台吊车完成此次管道吊装工作。

、吊装方法及吊装带的选用
根据管道重量的计算,捆绑管子时选用吊装带平吊法。

因每根管道重量为1t, 故选用2t的吊装带2根。

采用吊装带平吊法时,吊装带与管子的夹角不宜过小,一般夹角应大于45°为宜。

、管道吊装方案
本工程25t吊车吊管时采用分根式吊装。

附表1
一、吊装方法
保冷管道保冷及检验合格后方可进行吊装,具体吊装顺序
为:
吊车站位于管廊旁运输便道处第一段吊装就位吊车安管道走向挪移站位于第二段相应位置第二段吊装就位依次吊装拼装焊接
①管道正式吊装前必须进行试吊,采用2根2t吊装带吊装。

吊装现场设隔离带和警戒线,吊车吊臂下面严禁站人。

起吊前应做好安全检查和设备调试,确保管道下方无任何施工人员、设备运行状态良好。

②起重机下管时起重机架设的位置及作业半径内不得有任何障
碍物,要预先清理干净。

③起吊前首先复测管支托就位尺寸,应符合设计要求。

并经现场监理工程师验收合格。

④起吊时应垫稳绑牢不得相互撞击接口及钢管的外保冷层应采
取保护措施,管节起吊时不得与管廊及管廊上的管道相互碰撞,就位运管不得扰动已就位的管支托。

⑤管道起吊
管道起吊时,应轻轻放置,并有2人用1根尼龙绳从管道两端轻轻拉住钢管,以便防止钢管摆动,利于顺利放至安装位置.
由于是二期施工,管廊上已有管道在上面,所以保冷管还要跨过已有的管道,这个就位过程非常坚难,得通过三个倒链慢慢牵引到位。

⑥管道就位后应使管道轴线与管廊中心线平行,其横向偏差应符合规范要求,否则应进行调整,直到符合为止。

6、吊装注意事项
、吊装时注意事项
①、吊车沿管廊方向放置于路面上;
②、吊车在架空输电线路下作业时,其安全距离应符合当地电业管理部门的规定。

③、所吊装的管段或组合件的重量应与起重工具相适应;绑扎点应确能承受其负荷。

起吊时应按重心位置正确地绑扎绳扣,保证起吊平稳。

④、已吊装的管段应马上进行调整连接,不允许长期处于临时固定状态。

⑤、对保冷管道外侧保冷层采取软接触,不允许硬物接触,吊装时,在吊装带与管道接触位置增设3-5层聚氨酯管壳,避免吊装带与保温层直接接触,增大保温层受力面积。

7、吊车使用要求
吊车进场前应对使用场地进行清理,特别是吊车吊装站位场地及作业半径区域,避免吊装时因场地不适而临时处理,影响吊车按时使用。

吊车配重安装当需要辅助吊车时,在吊车进场前要考虑好吊车的应有能力和足够场地要求,以确保吊车正常使用。

设备吊装前作好一切吊装准备工作,如绳扣、卡环、或辅助用吊具、垫木等。

而且这些吊索具已经配合尺寸检查或已捆绑到位,只待挂钩起吊。

所有使用的吊车必须经检验合格并在合格期限内方可使用。

8、质量安全控制
①、吊装应由一人负责指挥,指挥人员必须熟悉机械吊装的有关安全操作规程和指挥信号;架驶员必须听从信号进行操作。

②、管子在吊装前应先进行试吊,确认可靠后方可吊运。

③、在起吊作业区内,任何人不得在吊钩或被吊起的重物下面通过或站立。

④、钢管起吊时,不得与廊道及廊道上的管道相互碰撞;
⑤、在工作中起重人员禁止用手直接校正已被重物张紧的绳子,如吊装带、链条等。

吊运中发现捆缚松动或吊运工具发生异样、怪声应立即指挥停车进行检查,绝不可图侥幸之心。

⑥、在吊装工程中吊装作业范围内用锥型筒隔离,拉警戒线,四周摆放安全警示牌,设安全指挥人员2名,至吊装完毕方可撤离。

⑦、安全质量控制体系


↓。
