前置模块操作说明
智能前端说明书
偶、热电阻、电压、电流完全通用，只需 改变通道插针组态即可完成。
4、 抗 干 扰 性 强
前置盒输入通道间相互隔离，输入信 号 可 达 几 十 伏 至 几 百 伏 ， 满 足A N S I / I E E E 4 7 2 "冲 击 电 压 承 受 能 力 试 验 导 则S W C " 规定，不损坏前置盒输入通道，避免了 工业现场尖峰干扰而损坏。工作电源、 通讯电源和数据采集电源采用各自的电 源，模拟信号和数字信号完全隔离。
即可完成热电偶冷端自动补偿。 4． 快 速 校 验 前置盒进行校验时，只要进行末尾通道的校验即完成整个前置盒所有通道的校验，
使复杂的校验工作变得非常简单。 5． 可 靠 性 高 前 置 盒 安 装 在 工 业 现 场 ， 用 加 固 锁 锁 住 。 对 前 置 盒 内 部 进 行 操 作(组 态 、 设 置 、 校
用金属盒外壳，具有高强度、防潮、防 灰、防振功能。
2、 双C P U及 看 门 狗 设 计
前置盒需采集大量现场数据，与上位 机 交 换 数 据 ， 采 用 双C P U工 作 方 式 ， 加 快 了数据采集和通讯的速率。采用看门狗 芯 片 ， 保 证 卡 件 由 于 外 界 干 扰 出 错 后1秒 钟内恢复正常工作。
1秒/包 括 通 讯 时 间±0 ຫໍສະໝຸດ 1 % F S + 1字
电 流4 - 2 0 m A或0 - 1 0 m A 电 压1 - 5 V或0 - 5 V 热 电 偶K分 度0 - 1 2 0 0℃ 热 电 偶E分 度0 - 6 0 0℃ 热 电 偶S分 度0 - 1 7 0 0℃ 热 电 偶T分 度0 - 3 5 0℃ 热 电 阻P t 1 0 0分 度- 1 5 0 - 6 0 0℃ 热 电 阻C u 5 0分 度- 3 0 - 1 5 0℃
部门前置机系统操作手册(第1.3版).doc
江苏省企业信用基础数据库和服务平台部门前置机系统操作手册V1.3南京莱斯信息技术股份有限公司二〇一〇年四月文档修改记录目次1文档目的 (1)2前置机系统概述 (1)2.1系统功能 (1)2.2业务流程 (2)2.3网络拓扑图 (3)2.4系统硬件配置 (3)2.5系统软件配置 (4)2.6服务器文件目录结构 (4)3操作简要说明 (5)3.1系统登录 (5)3.2首页 (7)3.3提供信息 (15)3.3.1文件上载 (15)3.3.2其他类型文件上载 (25)3.3.3数据库采集 (27)3.3.4疑问数据修复提供 (28)3.4信息查询 (29)3.4.1原始文件查询 (29)3.4.2待处理疑问数据文件 (33)3.4.3订阅信息 (40)3.4.4通知 (42)3.4.5共享信息 (43)3.4.6前置机数据库查询 (44)3.4.7异议信息处理 (45)3.5系统管理 (51)3.5.1用户管理 (51)3.5.2角色管理 (55)3.5.3任务管理 (58)3.5.4服务设置 (58)3.5.5系统信息 (59)3.5.6日志查询 (60)3.6注销 (61)3.7帮助 (61)1文档目的本文档用于指导操作人员使用部门前置机系统的各项功能。
2前置机系统概述前置机系统安装部署在信用数据归集部门（各省级部门和省辖市）的省电子政务内网网络环境内，物理安装于各归集部门的前置机上。
承担接收部门提供的数据，与省信用系统中心系统之间数据交换、信息管理、信息共享等工作，还具有系统管理、系统和数据备份与恢复等功能。
前置机系统作为部门与中心数据交互的接口与通道，为各部门提供数据采集、处理、传输的管理工具。
部门业务管理人员定期通过该系统将部门需要归集的各类信用信息整理，按规范生成增量文件，通过电子政务内网上报给信用信息中心，并记录每次上报数据的时间、记录条数等统计信息以供相关人员使用。
系统接收来自中心的下发数据文件，包括中心处理结果（数据处理报告、数据处理疑问数据文件）、共享信息文件、异议数据文件等；对这些数据进行转换保存在前置机，供部门使用。
前置服务器使用说明书
许继芝QZF-3310系统前置服务器使用说明书许继芝电网自动化有限公司○C XUJIZHI Corporation 2009All Rights Reserved目录1 概述 (3)2 运行环境 (4)2.1在TOSCAN-D3300C系统的位置 (4)2.2硬件环境 (5)2.3软件环境 (5)3 基本操作 (6)3.1用户登陆、注销 (6)3.2退出界面 (6)3.3用户管理 (6)3.4修改密码 (7)3.5运行管理 (7)3.6基本配置（配置菜单介绍） (8)3.6.1 规约设置 (8)3.6.2 采集通道配置 (9)3.6.3 终端配置 (12)3.6.4 转发通道配置 (13)3.6.5 转发子站配置 (15)3.7主要配置操作 (16)3.7.1 添加通道 (16)3.7.2 删除通道 (16)3.7.3 添加终端 (16)3.7.4 删除终端 (16)3.7.5 删除规约 (17)4 系统信息查看 (18)4.1终端数据 (18)4.2通道报文 (19)4.3通道状态监视 (20)4.4终端状态监视 (20)4.5系统监视 (21)4.6报警 (22)1 概述QZF-3310系统由2台前置服务器构成主备方式，辅以终端服务器、通信服务器、网络交换设备等，构成前置处理系统。
前置服务器主要完成数据的采集转发，向下与配电子站、配电终端、调度自动化系统及其它设备通信，完成数据的采集和处理；向上与主站系统通信，完成数据的传输，前置服务器具有实时数据库，支持各种数据库操作。
前置服务器的主要任务是规约解析与转换。
为了灵活的接入各种规约，而不影响其他功能模块，在前置服务器设计有中间规约转换模块。
前置服务器支持DNP3.0、IEC101、IEC104、SC1801、部颁CDT等标准规约。
前置服务器支持数据采集通道的主备功能，提高了数据采集的实时、准确及可靠性。
2 运行环境2.1 在TOSCAN-D3300C系统的位置2.2 硬件环境前置服务器硬件要求以高可靠性能的Unix服务器或者工作站，要求能适应电力系统中作业环境。
几种前置USB的接线法 图解
几种前置USB的接线法图解机箱前置USB线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。
一、机箱前置USB接线的定义：首先还是了解一下机箱上前置USB各个接线的定义。
通常情况下，红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GROUND或GND）。
某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上。
有的机箱厂商考虑到USB线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口（以下介绍）。
但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB线接错！二、主板USB针脚的定义：下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型：该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
第二类：9针型：该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板。
第三类：10针型：采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。
DINKLE ENTERPRISE CO., LTD. iO-GRID M 控制模块操作手册说明书
iO-GRID M控制模块操作手册版本历史日期版本内容作者2017/12/29 1.0初版Matthew 2018/01/05 1.1iO-GRID M章节调整Matthew 2018/01/24 1.2Matthew 2018/02/05 1.3参数设定章节调整Matthew 2018/03/09 1.3.1新增异常纪录寄存器位址介绍Matthew目录1.控制模块列表 (4)2.控制模块规格 (5)2.1GFMS-RM01N (5)3.控制模块介绍 (6)3.1控制模块尺寸规格 (6)3.2控制模块面板介紹 (7)4.模块安装拆卸介绍 (9)4.1安装 (9)4.2拆卸 (9)5.iO-GRID M系列介绍 (10)5.1iO-GRID M组件 (10)5.2iO-GRID M接线 (12)5.3iO-GRID M设定接线介绍 (15)6.控制模块参数设定介绍 (16)6.1模块初始设定与设定软件功能 (16)6.2iO-GRID M Utility软件操作步骤 (16)7.控制模块映射寄存器介绍 (23)7.1输入寄存器位址介绍0x1000 – 0x10F6(可读) (24)7.2输出寄存器位址介绍0x2000 – 0x20F6(可读写) (24)7.3异常纪录寄存器位址介绍 (25)7.4支持Modbus function code (25)产品料号产品叙述备注GFMS-RM01N RS485控制模块, RTU/ASCII2.1 GFMS-RM01NTechnical Data模块型别Modbus Master RS485最大扩充模块数247额定电压值5V DC via DINKLE Bus 电流消耗48mA @ 5V指示灯RUN : 绿(电源指示灯)ERR : 红(通信异常指示灯)DI ERR : 红(输入模块异常指示灯) DO ERR : 红(输出模块异常指示灯)Communication Data总线界面RS485 via DINKLE Bus 总线协议Modbus RTU / ASCII鲍率范围1200bps to 1.5Mbps总线接口RJ45*3General Data模块尺寸宽x深x高20 x 100 x 95 mm模块重量Approx. 80 g工作温度0 (55)储存温度-25 (85)相对湿度RH 95%, noncondensing 保护等级IP20产品认证CE3.1 控制模块尺寸规格3.1.1 GFMS-RM01N单位：mm图1控制模块GFMS-RM01N尺寸规格3.2 控制模块面板介紹LED 訊號指示燈RS485#1通訊RJ45接口RS485#2通訊RJ45接口Mini USB 接口，用於設定控制模塊相關訊息: 站號, 鮑率, I/O 模塊參數等。

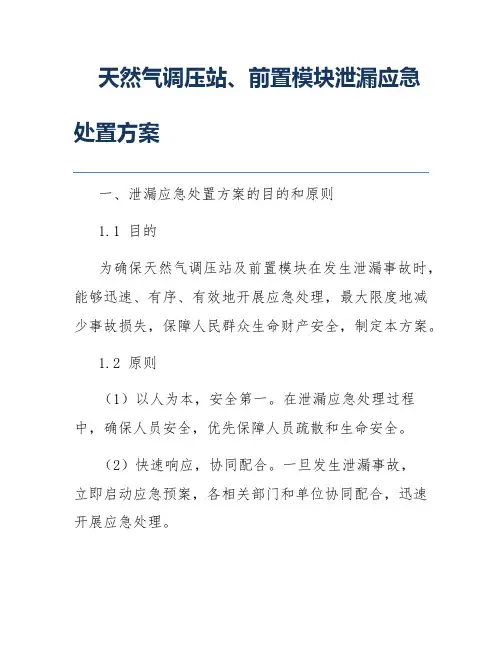

天然气调压站、前置模块泄漏应急处置方案
天然气调压站、前置模块泄漏应急处置方案一、泄漏应急处置方案的目的和原则1.1 目的为确保天然气调压站及前置模块在发生泄漏事故时，能够迅速、有序、有效地开展应急处理，最大限度地减少事故损失，保障人民群众生命财产安全，制定本方案。
1.2 原则（1）以人为本，安全第一。
在泄漏应急处理过程中，确保人员安全，优先保障人员疏散和生命安全。
（2）快速响应，协同配合。
一旦发生泄漏事故，立即启动应急预案，各相关部门和单位协同配合，迅速开展应急处理。
（3）预防为主，综合治理。
泄漏应急处理应注重预防，采取综合治理措施，防止事故扩大和次生灾害发生。
（4）科学决策，规范操作。
在应急处理过程中，要严格按照相关法规、标准和程序进行操作，确保应急处理的科学性和有效性。
二、泄漏应急组织架构及职责2.1 应急组织架构天然气调压站、前置模块泄漏应急组织架构分为四级：应急指挥部、现场指挥部、应急小组、现场处置组。
2.2 应急职责（1）应急指挥部：负责泄漏事故的总体指挥和协调，制定应急处理策略，决定应急终止。
（2）现场指挥部：负责现场应急处理的指挥和协调，组织实施应急方案，确保人员安全，控制事故现场。
（3）应急小组：负责泄漏事故的现场处置，包括泄漏源控制、人员疏散、现场警戒等。
（4）现场处置组：负责具体实施泄漏应急处理措施，包括泄漏源切断、泄漏物收集、现场清理等。
三、泄漏应急处理流程3.1 泄漏事故发现当发现天然气调压站或前置模块有泄漏现象时，立即报告现场指挥部。
3.2 现场指挥部启动现场指挥部接到泄漏报告后，立即启动应急预案，组织应急小组和现场处置组人员到位。
3.3 应急措施实施（1）应急小组到达现场后，立即进行人员疏散，确保人员安全。
（2）现场处置组对泄漏源进行切断，防止泄漏继续扩散。
（3）对泄漏物进行收集、清理，防止泄漏物对环境造成污染。
（4）对泄漏现场进行警戒，防止无关人员进入。
3.4 应急结束当泄漏事故得到有效控制，泄漏源得到彻底切断，现场环境得到安全评估后，现场指挥部向应急指挥部报告，由应急指挥部决定应急结束。
人民币跨境收付信息管理系统和前置系统用户操作指南
人民币跨境收付信息管理系统和前置系统用户操作指南一、系统概述〔一〕人民币跨境收付信息管理系统〔简称RCPMIS，下称“管理系统〞〕由人民银行总行建立，集中存贮全国各地所有人民币跨境收付信息、人民币跨境购售信息、人民币跨境同业融资信息、境外主体之间资金划转业务信息、人民币同业往来账户信息、人民币同业往来账户余额信息、人民币境外债权债务信息以及人民币跨境信贷融资业务信息、非居民机构人民币账户信息、非居民机构人民币账户余额信息、人民币跨境担保登记业务等。
〔二〕人民币跨境收付信息管理前置系统〔简称RCFE，下称“前置系统〞〕是连接商业银行与人民银行人民币跨境收付信息管理系统的桥梁，主要实现了系统管理、业务数据报送等功能。
其是商业银行录入数据的系统，专门为RCPMIS系统收集业务数据。
报送的业务数据包括人民币跨境收付信息、人民币跨境购售信息、人民币跨境同业融资信息、境外主体之间资金划转业务信息、人民币同业往来账户信息、人民币同业往来账户资金信息、人民币境外债权债务信息以及人民币跨境信贷融资业务信息、非居民机构人民币账户信息、非居民机构人民币账户余额信息、人民币跨境担保登记信息、非居民个人境内人民币账户余额信息、出口延期收款及存放境外等申报备案、进口延期付款及境外抵付等申报备案、人民币跨境债权融资业务、人民币跨境担保履约信息、人民币跨境内向间接投资业务等。
〔三〕两系统的操作关系1、在人民币跨境收付信息管理前置系统〔RCFE〕录入业务数据保存后生成业务报文，将报文下载到本地目录；2、登录跨境人民币收付信息管理系统〔RCPMIS〕，通过“导入商行数据〞将报文导入人行管理系统RCPMIS；导入完成后，通过“查询导入商行结果〞，查询导入报文是否成功，无论结果是成功或失败，都必须将返回报文下载到本地目录。
3、登录RCFE，通过“导入RCPMIS返回报文〞操作将下载的返回报文导入RCFE ，如导入商行数据结果为成功的情况，查询RCPMIS凭证状态是否为“已存储该凭证〞，报送过程结束。
华硕主板,前置耳机无声是设置AC97
机箱前置音频“没声音”，华硕主板ＨＤ声卡机箱前置音(2010-03-25 20:40:13)转载▼分类：电脑知识标签：华硕主板ＨＤ声卡机箱前置音频输出的问题it许多朋友新买的电脑（板载声卡），将耳机接到机箱前置音频没声音，麦克风也不能使用，而接到后面耳机和麦克风都可以使用，这是为什么呢？通过下面对设置应该就可以解决问题了。
1st.请确认机箱面板与主板的线路连接正确，具体连接方法可参照机箱内说明书，一般分为AC97,和HD两种标准，两种标准的接线方式不同。
目前大部分机箱的前置音频模块均为AC97标准，因此将前置音频线路按AC97标准插上就可以了。
（注：有的连接线是集成在一起的，直接插到主板上就可以了，而有的则是散开的，插的时就候需要注意啦。
）如果是HD标准，而主板也支持，那么就按照HD标准插上。
2nd.一般正确按完成上面步骤后，前置音频就可以正常使用了。
如果仍不行，请在BIOS中查看前置音频是否被设置为了“HD”，如果是，请改为“AC97”，设置方法如下。
不同品牌主板会有所不同。
开机后按“DEL”或“F2”或“F12”，进入BIOS设置菜单，E文记不完整，我只说菜单的中文意思，依次进入“ADVANCE...”高级芯片设置选项，然后展开“INTER...”周边设备选项，找到“ON BOARD AUDIO...”板载音频选项，应该有“HD”和“AC97”可选，将其设置为“AC97”，按“F10”保存退出。
（你可能在“INTER...”周边设备选项中没有找到“ON BOARD AUDIO...”板载音频选项，那么请进入“ADVANCE...”高级芯片设置选项，展开“SOUTH BRIAGE...”南桥芯片设置，应该就可以看到“ON BOARD AUDIO...”板载音频选项了，其他操作同上。
）至此，设置完毕，进入系统，试试吧，有声音了没有？3rd.什么？前置音频接口还是没有声音？别着急，以常见的“Realtek HD系列板载声卡”为例，打开控制面板中的“Realtek高清晰音频设置”（点开始菜单->设置->控制面板->Realtek高清晰音频设置），单击“音频I/O”选项，点“小扳手”的图标，勾选“禁用前面板插孔检测”，点“OK”后退出就可以了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1说明 (2)1.1天然气气质资料 (2)1.2概述 (2)2安全操作总则 (2)2.1安全警告 (2)2.2天然气的易燃性 (3)3 过滤单元 (4)3.1系统主要组成及功能描述 (4)3.2技术数据和图纸 (6)3.3阀门状态 (7)3.4操作原理 (7)3.5安全与监控装置 (8)3.6操作说明 (8)3.6.1操作准备 (8)3.6.2初始操作 (9)3.6.3操作 (9)3.6.4停车检修 (10)3.6.5全厂长期停车 (11)3.6.6运行中的功能与保护检测 (11)3.6.7运行设置 (11)4计量单元 (11)4.1系统主要组成及功能描述 (11)4.2技术数据及图纸 (12)4.3阀门状态 (12)4.4操作原理 (12)4.5操作说明 (14)4.5.1操作准备 (14)4.5.2初始操作 (14)4.5.3操作 (15)4.5.4停车检修 (15)4.5.5全厂长期停车 (15)1 说明本操作手册适用于9E燃气轮机配套的天然气前置模块设备。
该天然气前置模块系统包括：过滤单元，计量单元。
1.1 天然气气质资料CH4 - Methane 92.5469 %moC2H6 - Ethane 3.9582 %molC3H8 - Propane 0.3353%moli-C4H10 i- Butane 0.1158 %moln- C4H10 n- Butane 0.0863%moli-C5H12 - Pentane 0.221 %molCO2 - Carbon Dioxide 1.8909 %molN2 H2S 0.8455 %mol 0.00011.2 概述该天然气前置模块包括下述主要单元，每一单元的操作说明详见相应章节。
第三章：过滤单元第四章：计量单元2 安全操作总则2.1 安全警告由于天然气具有很高的易燃性，必须注意以下安全事项：∙严格按照现场的要求、规定和程序执行任何操作。
∙只有专业的操作人员才能对天然气前置模块进行相关操作。
∙天然气跟空气混合能够形成爆炸性混合物，比如：甲烷与空气混合物的爆炸下限为5%体积流量。
当浓度高于这个值时，即便是小的火源（比如：火花、高温（高于490ºC））都将会点燃该混合物。
∙任何时候现场禁止有明火，禁止吸烟！现场危险区域内设置警告标志！∙任何时候要遵守当地的安全及环境规定∙天然气冷凝物会污染水和土壤，因此，永远禁止排放到雨水或排水系统中。
∙系统进气时要确保整个系统紧固、无泄漏。
∙对所有可能泄漏的地方（法兰、接头及连接件）要进行气密检查。
如果发现泄漏，系统必须停下来并进行维修。
∙即使在系统运行过程中，也要按规定进行上述的泄漏检查。
∙为确保系统中的单独设备可靠运行，必须严格遵守相应设备的操作说明。
2.2 天然气的易燃性任何时候现场禁止有明火，禁止抽烟！现场危险区域内应必须设置警告标志！一旦调压站已经充入天然气，在安装和维修期间，要时刻对甲烷进行检测，以随时监控爆炸性混合气体。
即便是一个小火花也可能会引起爆炸。
禁止使用能够产生火花的工具。
用爆炸下限测量仪可以检测甲烷。
这种仪器通常在20ºC的条件下（或者在其它温度环境下）被标定用于检测空气中的甲烷（在那里有充足的能引起爆炸的氧气）。
这种爆炸下限测量仪以甲烷在空气中的爆炸下限的百分比的形式来表述甲烷在空气中的浓度。
但是，在此强烈警告：如果对爆炸下限测量仪禁止正确的理解，就可能会被误用，进而会导致错误或危险地理解读数。
甲烷测爆仪的100%是指甲烷在空气中的体积含量为5%，这就是甲烷在空气中的爆炸下限。
当检测到极少量的甲烷，甲烷测爆仪在刻度上会非常灵敏地反映出来，偏离0刻度。
所以，经常对甲烷测爆仪作0点测试是必需的，以确保可靠使用。
必须明白，甲烷测爆仪是用来检测甲烷在空气中的含量，测量是基于甲烷的氧化。
所以，需要有足够多的氧气将出现出的甲烷完全氧化。
这就是说，当环境中没有足够的空气（氧气）就禁止完全将出现的甲烷氧化，导致甲烷测爆仪只检测到很低的甲烷含量甚至根本检测不到甲烷！当在甲烷的体积含量高于60% 的环境中使用甲烷测爆仪，其会错误地显示根本没有甲烷！事实上，甲烷测爆仪只有甲烷在空气中的体积含量低于10%的时候才能可靠使用。
否则可能在实际已经很危险的情况下仍然错误地告诉我们很安全。
必须明白，甲烷测爆仪是基于甲烷在空气中的含量被校准的。
当有重烃存在时，测爆仪的读数会偏低，这也会误导我们！因为，例如丁烷的在空气中的爆炸下限是1.5 %体积含量。
就下表，丁烷测爆仪会正确地显示100%爆炸下限，然而，甲烷测爆仪则只显示1/3的值。
上表显示每一种气体在空气中的爆炸下限和爆炸上限值及相应的燃点值。
上表也进一步说明当空气中含重烃时更容易达到爆炸下限，也更容易点燃。
在实际应用中，我们测得了一个值（浓度），但我们必须判断这个值（浓度）是否是绝对正确的，因为在不同的地方会测得不同的值。
我们一般可以认为，甲烷测爆仪的读数在10%以下时的环境是安全的。
10%是对上述一些不确定因素考虑了足够的安全余量。
同时据此形成如下安全标准：永远不要进入测爆仪测得爆炸下限值高于10%的环境。
不管是在容器、坑、地下室、沟、棚还是建筑物内。
除爆炸危险外，更多的还有窒息危险，因为窒息很难感觉到。
最大的窒息危险存在于人们通常对环境没有足够的警戒。
保持警惕，提高对危险环境的认识，同时严格地遵守安全规程是唯一的保护。
在有安装天然气设备的建筑物内，要经常检查是否通风系统良好，碳氢化合物的浓度是否始终在爆炸下限的10% 内。
必须注意，通常对当事人来说窒息是很难察觉的。
但是，如果发生了就几乎不可能避免。
因为，窒息刚开始的时候会消耗体力，缺氧几分钟后，大脑就会受到严重的伤害，即便受害者幸存。
任何时候，要对有可能会产生碳氢化合物的物件进行清洁、维护、修理。
要首先检查是否有足够的氧气存在，即氧含量要高于19%（体积含量）。
同时要确信碳氢化合物的浓度低于爆炸下限10% ，还要确保测爆仪是好用的。
所以对此要遵循以下步骤：∙对可疑的地方用测氧仪检测氧含量；∙如果氧含量低于19% ，就要通过吹风来强制通风；∙重复检测氧含量；∙当测得氧含量高于19%后，用0点测爆仪对所有可疑的地方进行检测；∙如果测爆仪在其中任何地方显示浓度高于爆炸下限10%，继续通风；∙仅当浓度低于爆炸下限10%时，才可以进入工作。
3 过滤单元操作手册的这部分适用于天然气前置模块的过滤单元。
天然气的过滤单元用于将天然气中的固体小颗粒和液体小液滴分离出来，以给燃机提供清洁的天然气。
过滤系统设计成2*100%，即45163Nm3/hr，一用一备。
从过滤器分离出来的水和碳氢化合物经排污系统流入指定地点存储，然后在以后的适当时候将污液从指点地点移走。
3.1 系统主要组成及功能描述3.2 技术数据和图纸表3.2.1：过滤单元设计条件表3.2.2 ：过滤单元参考文件3.3 阀门状态3.4 操作原理过滤单元设计为2*100%，配有2台过滤器，每台过滤器设计流量为45163Nm3/hr。
每台过滤器设计为两段的立式压力容器。
第一段挡板分离，第二段经凝聚式滤芯过滤。
每台过滤器共安装有5个DUOTOV-90/559凝聚式滤芯。
气体从进口管进入过滤器，在过滤器入口处，天然气与挡板撞击，较大的固体颗粒和液滴由于重力沉降作用被分离出来。
天然气通过挡板后, 进入带有凝聚式滤芯的过滤段。
天然气从内侧向外侧通过滤芯，将较小的固体颗粒和液滴分离出来。
每个过滤器设置有差压监控系统（即差压表及差压开关），用于现场指示过滤器进出口的差压，该差压值表示过滤器内滤芯的肮脏程度。
在正常的运行过程中，该差压值应在100~550 mbar，当该差压值大于550mbar 时应该考虑更换滤芯。
注意：必须保证差压值禁止超过800mbar（此时差压开关信号会远传到DCS），否则滤芯将可能被损坏，导致严重后果。
过滤器分为上下两段，在每段内分离出的污液将通过各自的排污系统排至指定地点，排污系统为手动。
对于过滤器上部液位，当液位达到高液位时（71GS1-2A开关触点接通），远程DCS 系统会发出排污信号，提醒操作人员现场进行手动排污，即缓慢手动打开排污阀（HV116、HV118、HV126、HV138），观察液位计降至低液位时，手动关闭排污阀（HV116、HV118、HV126、HV138）；当液位达到高高液位时（71GS1-2B开关触点接通），远程DCS系统发出报警信号，提醒操作人员到现场检查液位开关及容器液位情况。
对于过滤器下部液位，当液位达到高液位时（71GS1-1开关触点接通），远程DCS系统发出排污信号，提醒操作人员现场进行手动排污，即缓慢手动打开排污阀（HV106、HV108、HV125、HV128），观察液位计降至低液位时，手动关闭排污阀（HV106、HV108、HV125、HV128）。
本单元差压表及差压开关投运说明：差压表及差压开关应高低压侧膜件同时受压，产生差压测量信号；当单端受压时，测量膜件容易受损，因此请按照下列步骤投用：确认差压表及差压开关取压隔断阀处于关闭状态，然后先关闭五阀组HV158/178上的所有阀门，开启差压表及差压开关PDI158/178和63GSD-1/2管线上的取压隔断阀HV111、HV112、HV131、HV132；再开启五阀组HV158/178上的平衡阀，然后逐个开启五阀组HV158/178上的高低压侧隔离阀；高低压侧隔离阀完全打开后，再关闭五阀组HV158/178上的平衡阀。
此时差压表及差压开关HV158/178和63GSD-1/2即投入运行。
差压表及差压开关停运操作：确认差压表及差压开关处于运行状态，然后打开五阀组HV158/178上的平衡阀，逐个关闭五阀组HV158/178上高低压侧隔离阀，再关闭差压表及差压开关PDI158/178和63GSD-1/2管线上的取压隔断阀HV111、HV112、HV131、HV132；然后开启五阀组HV158/178高低压侧泄放阀，确定存在五阀组HV158到差压表PDI158/178及差压开关63GSD-1/2之间的少许天然气排放干净，即可维护或检查差压表及差压开关HV158/178和63GSD-1/2。
3.5 安全与监控装置下列安全与监控装置安装于燃气过滤器撬体：高高液位——如果某一过滤器上液位达到高高液位，远程DCS系统会发生报警，这时，操作人员一定要到现场查看液位情况，核实液位真实情况；若液位确实处于高高液位，马上打开排污线上的阀门，将过滤器内的污液排出。
差压开关——如果某一过滤器差压达到高限，在远程DCS系统内就会发生报警，表明相关过滤器的滤芯已被杂质填满，必须予以更换。
放散阀——一旦超压(设定值30barg)，放散阀就会自动打开以防止过滤器超压。
