理化分析实验室设计要点
理化实验室建设方案
理化实验室建设方案1. 引言理化实验室是学校或科研机构重要的实验场所之一，用于进行化学和物理方面的实验，培养学生的实验技能和科学素养。
本文档旨在提供一个理化实验室建设方案，包括实验室的设计、装备选购以及安全管理等方面的考虑。
2. 实验室设计2.1 空间规划理化实验室的空间规划应根据实验的需要进行合理布置。
一般包括实验区、存储区和准备区。
实验区应配备足够的工作台和实验台，以满足不同实验项目的需求。
存储区应设置化学试剂、玻璃仪器和其他实验材料的存放柜，保证存储安全。
准备区应提供实验设备的清洗和准备的场所。
2.2 实验室布局实验室的布局应考虑人员流动、设备摆放和安全等因素。
实验室内应设置明确的实验区、通道和紧急通道，保证实验人员的安全。
实验设备和仪器应按照使用频率和相关性进行分组，有序摆放。
根据实验的要求，有可能需要设置排风装置、实验台面和储物柜等。
2.3 实验室装修实验室的装修应选择耐腐蚀、易清洁的材料，如耐酸碱的地板、耐油污的实验台面等。
实验室的墙面应涂覆防化学物质渗透的防腐漆，以确保实验室的使用寿命和安全性。
3. 实验设备选购3.1 基础设备基础设备是实验室的核心设备，包括离心机、显微镜、恒温器等。
选购时应考虑设备的品牌、性能、稳定性和维修保养等因素，以确保实验的准确性和可靠性。
3.2 实验器具实验器具是实验室必备的各种容器、玻璃仪器等。
选购时应选用透明度高、耐用耐热的玻璃器具，以确保实验过程的可视性和安全性。
同时，根据实验需要，选购各种不同规格和容量的容器和试管等。
3.3 仪器设备仪器设备是实验室中的高级设备，如光谱仪、色谱仪等。
选购时应根据实验需要和预算作出合理的选择。
同时，应注意设备的使用和维护培训，以提高仪器设备的利用率和寿命。
4. 实验室安全管理实验室的安全管理是实验室建设中非常重要的一环。
以下是一些实验室安全管理的建议：•制定实验室安全管理制度，明确实验室使用规范和安全要求。
•建立安全教育培训体系，定期组织安全培训，并制定应急预案。
理化生实验室建设方案
理化生实验室建设方案实验室建设的目标是为了提供一个良好的研究环境，满足科学研究和实验的需求。
本文将介绍一个理化生实验室的建设方案，包括实验室的设计、设备的选购和管理。
一、实验室的设计1. 实验室的布局实验室应根据实验流程和实验项目的需要进行布局设计。
可以划分为样品准备区、实验区、分析检测区、仪器设备区和储存材料区等功能区域。
同时，要考虑实验室的通风、照明、水、电等基础设施，确保实验室的正常运行。
2. 实验室的安全要求在实验室建设过程中，必须遵守相关的安全要求。
例如，配置必要的安全控制措施，包括紧急报警系统、消防设施和应急处理措施等。
此外，还需建立一个科学的废物处理系统，确保实验室的安全运行。
二、设备的选购1. 根据实验需求选择设备根据实验项目和研究方向的需要，选择适当的实验设备。
例如，如果需要进行生物实验，则需要选购PCR仪、离心机等生物实验设备；如果需要进行化学分析，则需要选购试剂、试管、烧杯等化学实验设备。
在选择设备时，应考虑其质量、性能和可操作性。
2. 考虑设备的使用寿命和维护成本除了设备的性能和功能外，还需考虑设备的使用寿命和维护成本。
选择具备长期稳定性和易维护性的设备，可以降低实验室的运营成本。
同时，建立设备的定期检修和维护制度，确保设备的正常运行。
三、实验室管理1. 建立规范的实验室管理制度建立一套规范的实验室管理制度，包括实验室使用规定、实验室安全操作规程、实验室设备的使用和维护管理等。
制定明确的责任和权限，做到各项管理制度的执行和监督。
2. 培养专业的实验室管理人员实验室管理人员需要具备丰富的实验室经验和管理能力。
他们应了解实验室设备的操作和维护，掌握实验室安全操作规程，并能够及时排除实验过程中的问题。
3. 加强实验室安全教育和培训实验室安全教育和培训是保障实验室安全的重要环节。
实验室管理人员应定期组织安全教育和培训，增强实验人员的安全意识，提高他们对实验室安全的重视程度。
总结：实验室建设方案需要综合考虑实验需求、实验室设计和设备选购等多个方面。
理化生实验室布置方案
理化生实验室布置方案一、实验室的整体布局1、功能分区实验区：应位于实验室的中心位置，配备实验台、通风橱等主要实验设备。
准备区：用于实验前的试剂配制、仪器准备等工作，可设置实验边台和试剂柜。
仪器区：存放大型精密仪器，如分光光度计、显微镜等，需保持稳定的环境条件。
储物区：存放实验用品、耗材和样品，应分类存放并便于取用。
2、通道设置主通道：宽度应不小于 15 米，确保人员和设备的通行顺畅。
实验区通道：宽度不小于 1 米，方便实验操作和人员移动。
3、安全出口至少设置两个安全出口，并保证通道畅通无阻，出口处应有明显的标识和照明设施。
二、实验台的布置1、实验台类型中央实验台：适用于综合性实验，台面宽敞，可容纳多人同时操作。
边实验台：可沿实验室墙壁布置，用于辅助实验操作和存放小型仪器。
2、实验台高度一般为 850 900 毫米，以适应大多数人的操作习惯。
3、实验台间距相邻实验台之间的间距应不小于 12 米，以便人员通行和操作。
4、实验台材质应选择耐酸碱、耐腐蚀、防火、易清洁的材料，如实心理化板、环氧树脂板等。
三、通风系统的设计1、通风橱每个实验区应配备至少一个通风橱，用于排放有害气体和挥发性物质。
通风橱的操作面风速应不小于 05 米/秒，以确保有效通风。
2、排风机根据实验室的面积和通风需求，选择合适功率的排风机。
排风机应安装在屋顶或室外，避免噪音和振动对实验的影响。
3、通风管道采用耐腐蚀的材质，如不锈钢或 PVC 管，确保通风系统的稳定性和耐用性。
通风管道的布局应合理，减少弯头和阻力，提高通风效率。
四、水电设施的布置1、供水系统实验室内应设置多个水龙头，分别提供自来水和蒸馏水。
水龙头应采用耐酸碱的材质，出水口应配备防溅装置。
2、排水系统实验台应配备排水槽和排水管，排水管道应连接到污水处理设施。
排水管道应具有良好的密封性，防止漏水和异味散发。
3、供电系统每个实验台应配备足够数量的电源插座，满足不同仪器设备的用电需求。

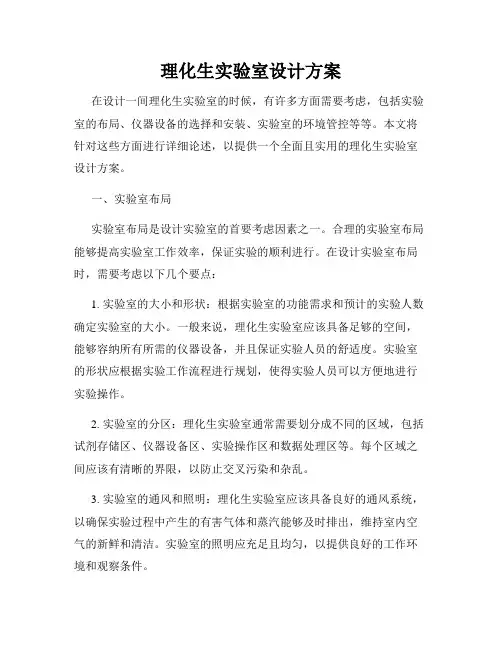

理化生实验室设计方案
理化生实验室设计方案在设计一间理化生实验室的时候，有许多方面需要考虑，包括实验室的布局、仪器设备的选择和安装、实验室的环境管控等等。
本文将针对这些方面进行详细论述，以提供一个全面且实用的理化生实验室设计方案。
一、实验室布局实验室布局是设计实验室的首要考虑因素之一。
合理的实验室布局能够提高实验室工作效率，保证实验的顺利进行。
在设计实验室布局时，需要考虑以下几个要点：1. 实验室的大小和形状：根据实验室的功能需求和预计的实验人数确定实验室的大小。
一般来说，理化生实验室应该具备足够的空间，能够容纳所有所需的仪器设备，并且保证实验人员的舒适度。
实验室的形状应根据实验工作流程进行规划，使得实验人员可以方便地进行实验操作。
2. 实验室的分区：理化生实验室通常需要划分成不同的区域，包括试剂存储区、仪器设备区、实验操作区和数据处理区等。
每个区域之间应该有清晰的界限，以防止交叉污染和杂乱。
3. 实验室的通风和照明：理化生实验室应该具备良好的通风系统，以确保实验过程中产生的有害气体和蒸汽能够及时排出，维持室内空气的新鲜和清洁。
实验室的照明应充足且均匀，以提供良好的工作环境和观察条件。
二、仪器设备的选择和安装在理化生实验室的设计中，选择合适的仪器设备并将其正确安装非常重要。
以下是一些建议：1. 根据实验需求选择仪器设备：实验室的仪器设备应该根据实验需求进行选择。
不同类型的实验可能需要不同的仪器设备，因此，在设计实验室的时候需要对实验进行合理分析，确定所需要的仪器设备清单，并确保其能够满足实验的要求。
2. 合理安排仪器设备的位置：在实验室中，应根据仪器设备的使用频率和工作流程来安排其位置。
使用频率较高的仪器设备应该放置在易于操作和获取的位置，以提高操作效率。
同时，需要考虑到仪器设备之间的相互影响和协同工作，避免临近仪器设备之间的干扰。
3. 安装和维护：在选择仪器设备时，需要考虑其安装和维护的方便性。
设备的安装和维护应遵循相应的操作规程和标准，保证设备的正常运行和持久性。
理化生实验室设施设计方案
理化生实验室设施设计方案在学校、科研机构和企业研发部门等场所，理化生实验室是进行科学研究和实验教学的重要场地。
一个合理、科学、安全且高效的理化生实验室设施设计方案对于实验工作的顺利开展至关重要。
以下将详细阐述一个全面的理化生实验室设施设计方案。
一、实验室布局规划（一）功能分区1、实验区应设置化学实验区、物理实验区和生物实验区。
化学实验区要考虑通风良好，设置专门的通风橱和试剂储存柜。
物理实验区要保证充足的空间放置大型实验设备。
生物实验区要具备无菌操作条件，设置培养箱、显微镜等设备。
2、准备区用于实验前的准备工作，如试剂配制、仪器调试等。
配备实验台、水槽、储物柜等设施。
3、仪器区集中存放各类精密仪器，如分析天平、分光光度计等，要保持环境稳定，减少振动和干扰。
4、储物区存放实验用品、耗材和样品等，要分类明确，便于查找和管理。
（二）通道设置1、主通道宽度应不小于 15 米，保证人员和设备的顺利通行。
2、实验区通道宽度不小于 1 米，方便实验操作和紧急疏散。
二、实验台设计（一）材质选择1、化学实验台应选用耐酸碱腐蚀的实芯理化板台面，框架采用不锈钢或铝合金，具有良好的稳定性和耐腐蚀性。
2、物理实验台台面可选用防火板，框架采用钢结构，能承受较大的重量。
3、生物实验台台面宜选用不锈钢材质，便于清洁和消毒，防止细菌滋生。
（二）尺寸规格1、高度一般为 850 900 毫米，以适应不同身高的操作人员。
2、宽度根据实验需求，通常为 600 1500 毫米。
3、长度根据实验室空间和实验设备的布局来确定。
（三）功能配置1、水槽和水龙头每个实验台应配备至少一个水槽和水龙头，水槽材质选用耐酸碱的PP 材质，水龙头为可调节冷热水的鹅颈式水龙头。
2、电源插座根据实验设备的用电需求，合理分布电源插座，包括 220V 和 380V 两种规格。
3、气体接口如有需要，可在实验台上设置气体接口，如氧气、氮气等。
三、通风系统设计（一）通风方式1、全面通风通过安装排风扇或通风管道，将室内空气整体排出，引入新鲜空气。
理化实验室的设计规划与布局
理化实验室的设计与布局一、设计要求1. 环境要求1.1 通风实验室经常由于实验时间长，人员多和实验过程中产生一些有害气体，造成空气污浊，对人体不利。
为了防止实验室工作人员吸入或咽入一些有毒的、可致病的或毒性不明的化学物质和有机气体，实验室中应有良好的通风，必要时应设空调。
通风设备有：通风柜、通风罩或局部通风装置。
除了楼主提到的外，需要注意有机溶剂前处理和使用电炉进行前处理的通风柜应分别布置在不同的实验室，局部排风装置和排风罩必须具有足够的功率，否则实际工作中难以满足使用要求。
1.2 湿度和温度实验室要求适宜的温度和湿度。
室内的小气候，包括气温、湿度和气流速度等，对在实验室工作的人员和仪器设备有影响。
夏季的适宜温度应是18-28℃，冬季为16-20℃，湿度最好在30%（冬季）-70%（夏季）之间。
除了特殊实验室外，温湿度对大多数理化实验影响不大，但是天平室和精密仪器室应根据需要对温湿度进行控制。
1.3 洁净度经常保持实验室的清洁是非常重要的。
室外大气中的尘埃，借通风换气过程会进入实验室，实验内含尘量过高，空气不净，不但影响检测结果，而且，其微粒落在仪器设备的元件表面上，可能构成障碍，甚至造成短路或其他潜在危险。
洁净实验室是要花银子的，建议不是特殊需要可不进行洁净实验室设计，若有需要可以对大型精密仪器室、特殊实验室进行设计，一般达到万级净化要求即可。
若有多个洁净实验室，送排风系统应各自独立设计，独立使用。
2.设施要求2.1 供水与排水、排污实验室都应有供排水装置，排水装置最好用聚氯乙烯管，接口用焊枪焊接。
化学检验实验台有可能都应安装水管、水龙头、水槽、紧急冲淋器、洗眼器等，一般实验室的废水无须处理就可排入城市下水网道，而实验室的有害废水必须净化处理后才能排入下水网道。
现代化的实验室都应建设配套的污水处理站，一般实验室的废水无须处理就可排入污水处理站进行处理，对高浓度的酸碱废水应先中和再排入污水处理站，对此类废水的排放建议采用耐酸减的排水管道，从实验室直接排放到处理站，对大量使用有机溶剂的实验室应安装耐有机溶剂的排水管道，例如可采用铸铁管接入污水处理站，也就是说，实验室应根据不同功能，采用不同材料的排水管道，分别设计相互之间不交叉，分别排放到污水处理站。
理化生实验室建设方案
理化生实验室建设方案在当今教育领域，理化生实验教学对于培养学生的实践能力、创新思维和科学素养起着至关重要的作用。
一个设计合理、设备齐全、安全可靠的理化生实验室是保障实验教学顺利开展的基础。
本文将详细阐述理化生实验室的建设方案，包括实验室的布局规划、设备配置、安全措施以及管理规范等方面。
一、实验室布局规划1、物理实验室物理实验室应分为实验区和准备区。
实验区应配备足够数量的实验桌，每张实验桌应配备电源插座、照明设备和网络接口。
实验桌的布局应便于学生进行实验操作和小组讨论。
准备区应设置实验器材存放柜、实验准备台和水槽等，用于存放和准备实验器材。
2、化学实验室化学实验室应分为实验区、药品存放区和准备区。
实验区应安装通风橱，以排出实验过程中产生的有害气体。
实验桌应采用耐酸碱腐蚀的材料，并配备水槽和紧急冲洗装置。
药品存放区应设置专门的药品柜，按照药品的性质和危险程度进行分类存放，并安装通风设备和监控系统。
准备区应配备实验准备台、水槽和洗涤设备等。
3、生物实验室生物实验室应分为实验区、标本存放区和准备区。
实验区应配备显微镜、解剖台等设备，并设置水槽和消毒装置。
标本存放区应安装恒温恒湿设备，以保证标本的质量。
准备区应配备实验准备台、水槽和培养设备等。
二、设备配置1、物理实验设备物理实验室应配备力学、热学、电学、光学等方面的实验设备，如天平、弹簧测力计、温度计、电流表、电压表、滑动变阻器、凸透镜、凹透镜、光具座等。
同时，还应配备多媒体教学设备，如投影仪、电脑等，以辅助实验教学。
2、化学实验设备化学实验室应配备常见的化学实验仪器，如试管、烧杯、烧瓶、酒精灯、玻璃棒、滴管、量筒、容量瓶、托盘天平、pH 计等。
此外，还应配备通风橱、气体发生器、抽滤装置、干燥箱等设备。
药品方面，应准备各种化学试剂和药品，如盐酸、硫酸、氢氧化钠、氯化钠等。
3、生物实验设备生物实验室应配备显微镜、解剖工具、培养箱、恒温箱、离心机、移液器等设备。
理化生实验室设计方案
理化生实验室设计方案一、实验室布局（一）功能分区理化生实验室应根据实验的性质和需求进行合理的功能分区。
一般来说，可分为实验区、准备区、仪器区和储物区。
实验区是进行实验操作的主要区域，应配备实验台、水槽、电源插座等设施。
准备区用于实验前的准备工作，如试剂的配制、仪器的校准等，可设置实验台、试剂柜等。
仪器区用于存放和使用精密仪器，应保持相对稳定的环境条件，如温度、湿度等，并配备专用的仪器台和电源插座。
储物区用于存放实验用品和样品，可分为试剂储存区、样品储存区和杂物储存区等，应做好分类存放和防潮、防火等措施。
（二）通道设置实验室应设置合理的通道，包括主通道和次通道。
主通道应宽敞明亮，便于人员和设备的通行；次通道可相对狭窄，但应保证畅通无阻。
通道的宽度应根据实验室的面积和人员流量进行合理设计，一般不应小于 12 米。
（三）实验台布局实验台的布局应根据实验的流程和操作习惯进行设计。
常见的布局方式有岛式、半岛式和靠墙式。
岛式布局适用于大型实验室，实验台位于实验室的中央，四周均可进行实验操作；半岛式布局适用于中型实验室，实验台的一端靠墙，另一端向外延伸；靠墙式布局适用于小型实验室，实验台靠墙摆放，节省空间。
二、设备配置（一）实验台实验台是实验室的核心设备之一，应根据实验的需求选择合适的材质和规格。
常见的实验台材质有实心理化板、环氧树脂板和不锈钢等。
实心理化板具有耐腐蚀、耐磨损、易清洁等优点，适用于一般性实验；环氧树脂板具有耐强酸强碱、耐高温等优点，适用于化学实验；不锈钢实验台具有防锈、耐腐蚀等优点，适用于生物实验。
实验台的高度一般为 850mm，宽度为 750mm 左右，长度可根据实验室的面积和布局进行定制。
（二）水槽和水龙头水槽和水龙头是实验室必不可少的设施，应根据实验的需求合理配置。
水槽一般采用耐酸碱的 PP 材质，水龙头可选择鹅颈式或三联式，以满足不同的实验用水需求。
（三）电源插座实验室应配备充足的电源插座，以满足实验设备的用电需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1)理化分析实验室设计要点
在化学分析室中进行样品的化学处理和分析测定，工作中常使用一些小型的电器设备及各种化学试剂，如操作不慎也具有一定的危险性，针对这些使用特点，在化学分析室设计上应注意以下要求：
建筑要求：化验室的建筑应耐火或用不易燃的材料建成，隔断和顶棚也要考虑到防火性能。
可采用瓷砖地面、PVC地面，窗户要能防尘，室内采光要好，门应向外开，大实验室应设两个出口，以利于发生意外时人员的撤离。
供水和排水：供水要保证必须的水压、水质、和水量以满足仪器设备正常运行的需要，室内总阀门应设在易操作的显著位置，下水道应采用耐酸碱腐蚀的材料，地面应有地漏。
通风设施：由于化验工作中常常会产生有毒或易燃的气体，因此化验室要有良好的通风条件，考虑气流的流向有洁净区流向污染区，办公区流向试验区，需要利用暖通控制房间压差，使气流定向流动；
局部排气罩：一般安装在大型仪器发生有害气体部位的上方。
在实验室中产生有害气体的上方，设置局部排气罩以减少室内空气的污染。
通风柜：这是实验室常用的一种局部排风设备。
内有加热源、水源、照明等装置。
可采用防火防爆的金属材料制作通风柜，内涂防腐涂料，通风管道要能耐酸碱气体腐蚀。
供电：化验室的电源分照明用电和设备用电。
照明采用荧光灯。
设备用电中，24h运行的电器如冰箱单独供电，其余电器设备均由总开关控制，烘箱、
高温炉等电热设备应有专用插座、开关及熔断器。
在室内及走廊上安装应急灯，备夜间突然停电时使用。
