土钉墙施工方法
土钉墙施工方案
土钉墙施工方案一、前期准备工作1.1施工前的勘察：对施工区域进行勘察，确定钉墙的位置和规模，并了解地质条件，包括土层的性质、厚度、稳定性等。
1.2土钉墙设计：根据勘察结果，进行土钉墙的设计，确定土钉的长度、直径、间距等参数，并确定土钉墙的深度和坡度。
1.3材料准备：准备好所需的土钉、钢筋、钻孔机、钢筋切割机等工具和设备，以及水泥、砂浆等施工材料。
二、施工工序2.1给钉墙挖孔：根据设计要求，在土钉墙的位置进行钻孔，钻孔直径应满足土钉直径的要求，深度应根据设计要求确定。
2.2安装钢筋：将预制好的钢筋插入钻孔中，长度应满足设计要求，安装后应按设计要求进行固定。
2.3清理孔底：清理钻孔底部的杂物和泥土，确保孔底清洁，并排除孔底附近可能影响土钉使用的不良因素。
2.4喷射混凝土：使用喷射混凝土机将混凝土喷入钻孔中，填充孔隙，保证土钉与混凝土之间的紧密连接。
2.5施工土墙面：在土钉墙的正面进行土墙面施工，可以使用砖块、石材或其他建筑材料进行固定。
2.6桩基处理：如果土钉墙底部需要桩基处理，可以根据设计要求进行桩基安装和固定，确保土钉墙的稳定性。
三、施工要点和注意事项3.1施工现场的安全保护：施工现场需要设置围挡和警示标志，保证施工过程中的安全。
3.2钻孔施工的精确性：钻孔的位置、直径和深度需要按照设计要求精确施工，确保土钉的安装质量。
3.3钢筋的固定：钢筋在安装后需要按照设计要求进行固定，确保其与混凝土的连接牢固。
3.4喷射混凝土的均匀性：喷射混凝土需要均匀填充钻孔，避免空洞和松动现象。
3.5土墙的固定：土墙面的固定要牢固可靠，可以采用砖块、石材或其他建筑材料固定，确保土墙的稳定性和美观性。
3.6施工质量的检验与验收：每个施工工序都需要进行质量检验，确保施工质量符合设计要求，并进行最终验收。
四、施工后的维护与保养4.1施工后的养护：在施工完成后，需要进行适当的养护，对土钉墙进行浇水、保湿等处理，保证混凝土的强度和稳定性。
基坑土钉墙支护施工方案
基坑土钉墙支护施工方案一、工程概述咱们先来聊聊工程本身。
这是一项非常重要的工程，涉及到基坑的稳定性和周边环境的安全。
咱们要做的，就是利用土钉墙支护技术，对基坑进行加固，确保施工过程中的安全。
二、施工方法1.土钉墙施工（1）测量放线。
这个步骤，主要是为了确定土钉墙的具体位置。
（2）挖土。
这个步骤，主要是为了挖出土钉墙的基础。
（3）安装土钉。
这个步骤，主要是为了将土钉固定在土体中。
（4）喷射混凝土。
这个步骤，主要是为了保护土钉，防止其受到腐蚀。
2.支撑施工（1）安装支撑。
这个步骤，主要是为了将土钉墙与地面连接起来，形成稳定的支撑体系。
（2）浇筑混凝土。
这个步骤，主要是为了加强支撑的稳定性。
三、施工安排1.施工人员在施工过程中，我们需要一支专业的施工队伍。
这支队伍，需要包括测量人员、挖土人员、安装土钉人员和喷射混凝土人员等。
2.施工材料在施工过程中，我们需要准备的材料主要包括：土钉、混凝土、钢筋等。
3.施工设备在施工过程中，我们需要使用的设备主要包括：挖掘机、搅拌机、喷射机等。
四、施工质量控制1.施工过程控制（1）严格遵循施工方案。
这个步骤，主要是为了确保施工过程的顺利进行。
（2）加强施工人员培训。
这个步骤，主要是为了提高施工人员的技能水平。
（3）加强施工现场管理。
这个步骤，主要是为了确保施工安全。
2.施工验收（1）检查施工质量。
这个步骤，主要是为了确保施工质量达到预期目标。
（2）验收施工成果。
这个步骤，主要是为了确定施工成果符合设计要求。
五、施工安全措施1.安全防护（1）设置安全警示标志。
这个步骤，主要是为了提醒施工人员注意安全。
（2）配备安全防护用品。
这个步骤，主要是为了保护施工人员的人身安全。
2.应急预案（1）预测可能发生的突发事件。
这个步骤，主要是为了提前做好准备。
（2）制定应急措施。
这个步骤，主要是为了确保在突发事件发生时，能够迅速应对。
注意事项：1.土钉长度和质量把控注意事项：土钉的长度和质量直接关系到支护效果，必须严格按照设计要求执行。
土钉墙施工专项方案
土钉墙施工专项方案土钉墙是一种新型的防护结构，它由土钉、锚固体和土工材料组成。
它具有结构简单、施工方便、造价低廉、抗震性能好等优点，因此在土木工程中得到广泛应用。
下面将详细介绍土钉墙的施工专项方案。
一、前期准备工作1.确定土钉墙的设计要求，包括土钉的长度、直径、间距等。
2.对施工现场进行勘察和设计，确定土钉墙的具体位置和尺寸。
3.准备所需的工具和设备，包括挖掘机、土钉钻机、注浆设备等。
二、土钉的施工1. 根据设计要求，在墙基坑底部或挡墙底部开钻孔，孔的直径与土钉直径相符，孔深一般比土钉长度多出50cm。
2.在钻孔中插入钢筋或钢板，与土钉呈垂直或倾斜状态，并进行固定。
3.制作好预制钢筋束，将其放入土钉孔中，注意与钢筋或钢板的连接。
4.在钢筋束的四周进行注浆，同时将黄土或混凝土充实到孔中，直至填满。
三、锚固体的施工1.在土钉墙的顶部和底部设置锚固体，一般用钢板、钢筋等材料制作。
2.将锚固体与土钉墙的钢筋或钢板连接，确保牢固稳定。
3.对锚固体进行固定，在墙体两侧进行注浆，将黄土或混凝土充实到孔中。
四、土工材料的施工1. 对土钉墙的填土进行分层填筑，每层厚度一般不超过30cm，每层填土后需进行夯实。
2.在墙体两侧进行垫层处理，一般选择土壤较好的黄土或混凝土。
3.在土钉墙表面进行绿化处理，选用适合生长的植物，以增加美观度和环境效益。
五、施工质量控制1.施工过程中要进行现场监理，确保施工质量符合设计要求。
2.对土钉墙的土工材料进行抽样检测，检验其密实度、承载力等性能。
3.对土钉墙进行静载试验，评估其工程质量和抗震性能。
六、安全措施和环保措施1.在施工现场设置安全警示标志，确保施工现场安全。
2.对施工人员进行安全教育培训，提高施工安全意识。
3.控制噪音、尘土排放等环境污染，保护周边环境。
以上就是土钉墙施工专项方案的详细介绍，通过合理的施工流程和控制措施，能够确保土钉墙的施工质量和工程效果。
同时，要注重施工过程中的安全和环保问题，保障施工的安全性和环境友好性。
地下室基坑土钉墙支护施工方案
地下室基坑土钉墙支护施工方案一、施工前准备工作1.定位：根据设计要求，确定基坑的位置和尺寸，并进行精确定位。
2.清理：清理场地上的杂物、树木等，确保施工区域的干净。
3.准备材料和设备：准备好所需的土钉、钢筋网、浆液、水泥等材料，同时检查土钉打孔机、钢筋切割机等设备是否完好。
二、土钉打孔1.根据设计要求确定土钉的位置，并在地面上进行标注。
2.使用土钉打孔机进行土钉的打孔工作。
打孔深度根据设计要求确定，通常为土层稳定的深度。
3.打孔后进行清理，将孔内土壤清理干净，以便后续土钉的安装。
三、土钉安装1.安装土钉前，先在土钉上喷涂浆液，以提高土钉与土壤的粘结力。
2.将土钉插入孔内，直至达到设计要求的深度。
同时，加强对土钉是否与孔壁贴合的检查，确保土钉安装的牢固。
3.安装完土钉后，将钢筋网固定在土钉上，以加强土钉的支撑能力。
四、锚固和销凿扩孔1.在土钉的末端，进行锚固处理。
可以采用注浆锚固、化学锚固等方式进行锚固。
2.针对较大的土钉，可进行销凿扩孔处理，以提高土钉的支撑能力。
五、喷涂混凝土1.在土钉墙表面喷涂一层浆液，以增加土钉与混凝土的粘结力。
2. 制备混凝土，并使用抹面板将混凝土均匀地涂抹在土钉墙表面。
混凝土的厚度应符合设计要求，一般为10-15cm。
六、施工质量控制1.在施工过程中，要随时检查土钉的安装质量，包括土钉的深度和孔壁与土钉的贴合情况等。
2.对锚固处理和销凿扩孔等操作进行监控，确保施工质量。
3.在喷涂混凝土时，要保证混凝土的均匀性和灌浆质量。
4.施工结束后，进行验收，确保支护墙的安全牢固。
七、安全措施1.施工现场应设置警示标志，保证施工区域的安全。
2.工人应佩戴安全帽、防护眼镜等防护装备，并严格遵守操作规程和安全操作规范。
3.紧急情况下，要及时采取应急措施，保护工人的安全。
土钉墙施工方法

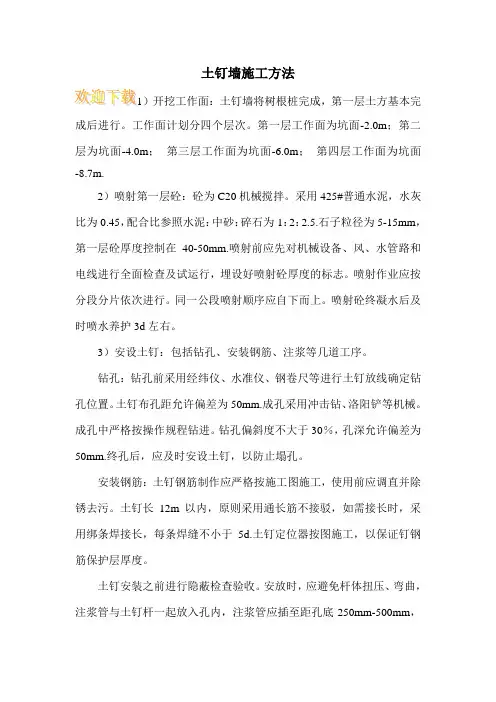

土钉墙施工方法）开挖工作面：土钉墙将树根桩完成，第一层土方基本完成后进行。
工作面计划分四个层次。
第一层工作面为坑面-2.0m；第二层为坑面-4.0m；第三层工作面为坑面-6.0m；第四层工作面为坑面-8.7m.2）喷射第一层砼：砼为C20机械搅拌。
采用425#普通水泥，水灰比为0.45，配合比参照水泥：中砂：碎石为1：2：2.5.石子粒径为5-15mm，第一层砼厚度控制在40-50mm.喷射前应先对机械设备、风、水管路和电线进行全面检查及试运行，埋设好喷射砼厚度的标志。
喷射作业应按分段分片依次进行。
同一公段喷射顺序应自下而上。
喷射砼终凝水后及时喷水养护3d左右。
3）安设土钉：包括钻孔、安装钢筋、注浆等几道工序。
钻孔：钻孔前采用经纬仪、水准仪、钢卷尺等进行土钉放线确定钻孔位置。
土钉布孔距允许偏差为50mm.成孔采用冲击钻、洛阳铲等机械。
成孔中严格按操作规程钻进。
钻孔偏斜度不大于30％，孔深允许偏差为50mm.终孔后，应及时安设土钉，以防止塌孔。
安装钢筋：土钉钢筋制作应严格按施工图施工，使用前应调直并除锈去污。
土钉长12m以内，原则采用通长筋不接驳，如需接长时，采用绑条焊接长，每条焊缝不小于5d.土钉定位器按图施工，以保证钉钢筋保护层厚度。
土钉安装之前进行隐蔽检查验收。
安放时，应避免杆体扭压、弯曲，注浆管与土钉杆一起放入孔内，注浆管应插至距孔底250mm-500mm，为保证注浆饱满，在孔口部位设置浆塞及排气管。
注浆：注浆用水灰比各0.4-0.5的纯水泥浆，水泥采用425#普通硅酸盐水泥，水泥浆结晶体强度等级C20.若采用钢管压浆时，注浆采水灰比为0.45-0.6的纯水浆，水泥采用525#普通硅酸盐水泥。
钢筋钢管压浆锚杆控制在1.5MPa以内，并根据试验锚杆由设计单位确定注浆技术质量要求。
注浆前，将孔内残留及松动的废土清理干净，注浆开始或中途停止不能超过30MIN，应用水或稀水泥浆润滑注浆泵及管路。
4）绑扎钢筋网：钢筋网为6@200200双向，与土钉连结牢固，保证在喷射砼时钢筋不晃动。
土钉墙施工技术措施
土钉墙施工技术措施
(1)5角定土钉孔位,误差不大于200mm,遇特殊情况应由现场工程师调整确定孔位；
(2)土锚钉成孔采用人工洛阳铲成孔,成孔直径不小于90mm,水平夹角10~15°左右，同一层土钉、锚杆交叉时，为防止土钉、锚杆交叉在一起，可适当调整土钉锚杆的角度；
(3)水灰比为0.6:1,根据施工情况可适当掺加外加剂，首次压浆2小时后进行孔内补浆。
(4)采取底部注浆方法,注浆管底段应先插入孔底，注浆同时将导管缓慢均匀撤出，导管出浆口应始终在孔中浆体表面以下，保证孔中气体全部逸出；
(5)土钉端头应避免敲击碰撞,三天内不得悬挂重物；
(6)面网钢筋在制网前应拉伸调直，网点分别用绑丝扎牢或焊接，土钉钢筋与双面斜拉筋和下面面网接触部位均应焊接牢固；
(7)钢筋网片搭接长度满足规范要求；
(8)射距宜在0.8~1.5m范围内,采用现挂网后喷射，从底部向上部喷射，先喷填钢筋后方，而后前方；
(9)一次注浆2~4小时后再进行补浆，并逐孔检查确保注浆饱满；
(10)喷射混凝土厚度80mm,混凝土养护根据现场天气条件采用洒水养护或自然条件下养
护；
(11)坡面渗水的部位设置泄水管；
(12)基坑地表水的防渗可在基坑周边近边坡处地表作LOm的泛水层;
(13)严格控制孔深及成孔角度,注意避开地下管线；
(14)锚杆及土钉每隔2.0m〜3.0m焊一定位架，以保证其基本位于钻孔中部。
(15)人工清理坡面，铲除坡面松动块状物，清除浮土并将坡面人工刮平；
(16)喷射混凝土时,遇凹凸不平(杂填土地层、砂层)时，控制一次喷射厚度不大于60mm,采用二;欠喷射，找齐补平。
土钉墙施工操作方法
土钉墙施工操作方法土钉墙，也称为地钉墙，是一种常用的土工材料之一，用于给墙体加固，防止土体发生滑坡或塌方等现象。
土钉墙施工操作方法如下：1. 方案设计：根据工程的实际情况，如地势、土体性质、土层厚度等，确定土钉墙的尺寸、布置和施工方案，以确保施工的安全和有效性。
2. 土壤勘探：进行土壤勘探工作，了解土层的性质、厚度、稳定性等信息。
根据勘探结果，确定土钉的类型和长度。
3. 施工准备：清理施工区域，并将钻机等施工设备运送到现场。
搭建安全通道和防护设施，确保施工人员的安全。
4. 钻孔施工：按照设计要求使用钻机对土体进行钻孔。
钻孔的数量、深度、直径等应符合设计要求。
钻孔时要注意避免伤害周围的管线和设施。
5. 安装土钉：在钻孔中安装土钉，将其固定在土体中。
常用的土钉有螺旋土钉和钢筋混凝土土钉。
螺旋土钉通过钻孔底部旋转插入土体中，钢筋混凝土土钉则是将预制的土钉放入钻孔中并灌注混凝土。
6. 背填土体：在土钉的后方填充土体，形成土钉墙体。
土的选择应符合设计要求，保持土质的均匀性和稳定性。
背填土体时要注意控制土层厚度和均匀性，以避免产生集中荷载。
7. 固结土钉：在土钉墙体完成后，进行土钉的固结工作。
可以使用预应力技术将土钉与墙体进行连接，提高墙体的抗滑稳定性。
也可以使用搭钢架或地锚等方式进行固结，提高土钉的抗拉强度。
8. 防护措施：在土钉墙体完成后，进行相关的防护工作。
如设置防护栏杆、挡土板等，保护土钉墙体免受外界的破坏。
9. 监测与维护：土钉墙体完成后，需要进行定期的监测和维护工作，以确保其稳定性和使用寿命。
有条件的情况下，可以设置监测装置，实时了解土钉墙体的变形和应力等情况。
总结：土钉墙作为一种常用的土工材料，施工操作关键在于方案设计、钻孔施工、土钉安装和固结等过程。
通过科学的设计和合理的施工，能够有效地加固土体，提高工程的安全性和稳定性。
同时，对土钉墙的监测和维护也是非常重要的，以确保其长期的使用效果。
土钉墙施工工艺及方法
土钉墙施工工艺及方法土钉墙是一种用于土质较松的地区的常见防治坡岸和水土流失的工程措施，其施工工艺和方法如下：一、前期准备工作1.桩位标定：根据设计要求，在地面上标定土钉墙的桩位，并使用比例尺将桩位放大到地面上。
2.引线设置：将桩位标定线用水平仪进行修正后，对每个桩位进行拉线，确保桩位的位置准确。
3.桩基床处理：清理土壤，杂物和刨平桩位，保证其平整。
4.设立标杆：在各个桩位的位置上，设置标杆，用作土钉墙的目标位置。
5.设立施工场地标志：在施工场地的边界处，设置施工标志，提醒过往行人和车辆注意施工。
二、土钉墙施工1.钻孔：根据设计要求和钻机的规格，使用钻机进行钻孔工作，钻孔深度一般要求在土钉长度的1.2倍左右。
钻孔完成后，使用空气吹扫或洒水清理孔底和孔壁，并测量孔深。
对于特殊地质条件，可以根据需要进行岩石爆破处理。
2.安装土钉：将预制好的锚固件（通常为钢筋或镀锌钢管）插入钻孔中，进入到孔底，保证所有的钢筋都处于正确的位置。
使用混凝土灌注土钉洞口，使土钉与周围土层紧密结合。
3.安装防撞板：针对土钉墙进行防撞板的安装，防撞板可采用钢板或木板，通过螺栓或焊接固定在土钉顶端。
4.进行桩端排列和强化处理：根据设计要求，沿着土钉墙的倾斜方向，使用钢筋和焊接法兰将土钉进行相互连接，形成桩端密集排列，提高整体的强度和稳定性。
5.进行收尾工作：对土钉施工的现场进行清理，将浪费的材料和垃圾清理干净，确保施工现场整洁。
三、施工技术要点1.钻孔的垂直度和直径：钻孔的垂直度要求在2‰以内，直径一般要比土钉直径稍大，方便插入土钉和灌浆材料。
2.灌浆质量：灌浆材料要具备良好的流动性和附着性，能牢固粘结土钉和孔壁，并满足设计要求的强度要求。
3.土钉的几何尺寸：根据设计要求，土钉的长度、直径和间距要满足强度要求，同时要考虑土层的工程性质和稳定性要求。
4.桩端排列和强化处理：桩端排列应根据地质条件和强度要求进行合理的设计，钢筋和焊接法兰的连接要牢固可靠，确保整体的稳定性和强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土钉墙施工方法
土钉墙的施工方法
1土钉墙设计要求
1、本工程土钉采用钢管土钉Φ48×3.5；水平间距为1m；入射角为10°~15°。
2、土钉孔径为100mm，深度比土钉长度加深0.3m。
3、土钉注浆液采用纯水泥浆，浆液水灰比不大于0.5，并添加适量早强剂、速凝剂，采用二次注浆，注浆压力0.4-0.6Mpa。
水灰比0.45到0.5，同时每米注浆量不小于40L。
4、喷射混凝土面层厚200mm，强度为C20，水灰比0.45，喷层初凝小于10分钟，终凝小于30分钟，并添加早强剂，底部应覆盖排水沟。
面层及坡脚排水沟钢筋网采用Φ8的200×200mm网格布置，双向加强筋采用Φ14，与土钉焊接。
5、在土钉喷射面层背部适当位置应设置水平排水管，管径宜为70mm，并设置包扎滤网以导出混凝土面层背后积水，主要是杂填土，杂填土中水量较大时，应多设置导水孔，将水孔流以避免墙被侧因积水导致基坑失稳。
6、土钉区域具体开挖过程
（1）开挖至第一道土钉墙以下20cm；
（2）施工第一道土钉墙并养护不小于36小时
（3）开挖至第二道土钉墙以下20cm
（4）施工第二道土钉墙并养护不小于36小时
（5）开挖至第三道土钉墙以下20cm
（6）施工第三道土钉墙并养护不小于36小时
（7）开挖至第四道土钉墙以下20cm
（8）施工第四道土钉墙并养护不小于36小时
（9）开挖至第五道土钉墙以下20cm
（10）施工第五道土钉墙并养护不小于36小时
（11）开挖至承台底，并迅速浇筑混凝土垫层
（12）开挖至集水井底
（13）施工集水井及落深区下土钉墙
（14）施工主体结构。
2土钉墙施工工艺流程
一个施工层的土钉墙施工流程框图
喷射砼面层的施工流程框图
3主要施工方法
1、土体开挖
1）按设计要求分层分段进行土体开挖，当上层土钉注浆体及喷射混凝土面层强度达70%后，方可进行下一层深度的开挖；
2）当基坑面积较大时，允许在距离四周边坡8～10m的基坑中部自由开挖，但应注意与分层作业区开挖相协调；
2、土钉成孔
1）钻孔时要保证位置正确（上下左右及角度），孔深允许偏差±50mm，孔径允许偏差±5mm，孔距允许偏差±100mm，钢筋保护层厚度≥25mm；
2）钻进时要比设计深度多钻进100～300mm，以防孔深不够。
3、土钉制作
（1）、杆体采φ48×3.6钢管。
使用前应作除油除锈处理。
（2）、钢筋杆体上每隔2～3m焊置一个定位架（环）。
（3）、土钉头加固与铺设钢筋压筋同步进行。
4、土钉注浆
1）、采用纯水泥浆，水灰比不大于0.5，并添加少量早强剂、速凝剂。
2）、注浆机具组装后，须调试耐压直到注浆压力的2倍，检查液压泵、管道的耐压情况。
3）、注浆前，要对土钉孔用空压机压缩空气进行清孔，清除孔内松土。
4)、注浆前，一次注浆管要送到孔底30～50cm，注浆后不能拔除。
5)、孔口要放置止浆塞和排气管，旋紧止浆塞使其与孔壁紧密贴合。
6)、注浆前，要检查土钉杆在孔内的放置钢筋保护层不小于2～3cm。
7)、采用二次注浆，注浆压力0.4～0.5Mpa。
8)、土钉注浆作业要认真做好记录，执行检验程序，报监理验收。
5、编制钢筋网
采用φ8盘园@200双向编扎钢筋网，土钉头焊接后用2φ14螺纹钢筋井字压在钢筋网上。
土钉与井字短钢筋、井字短钢筋长度400㎜与钢筋网之间均焊接联，焊缝长度不小于40mm。
6、喷射砼
1）面层内的钢筋或钢丝网片应牢固固定在边坡壁上并符合规定的保护层厚度。
钢筋网片可用插入土中的钢筋固定，在混凝土喷射时应不出现移动；
2）钢筋网片可用焊接或绑扎而成，网格允许偏差为10mm。
钢筋网铺设时每边的搭接长度不小于一个网格的边长或200mm，如为焊接则焊接长度不小于网筋直径的10倍；
3）喷射混凝土的喷射顺序应自下而上，喷头与受喷面距离宜控制在0.8～1.5m范围内，射流方向垂直指向喷射面，但在钢筋部位应先喷填钢筋一方后再侧向喷填钢筋的另一方，防止钢筋背面出现空隙。
4）在喷射混凝土时可加入3%～5%的早强剂；在喷射混凝土初凝2h后方可进行下一道工序，此后应连续喷水养护5～7d。
4土钉墙施工质量保证措施
土钉施工的质量要求有以下几点：（1）成孔：孔径、孔深要保证，孔中杂物、碎土块及泥浆要清除干净。
（2）推送土钉就位：土钉应位于钻孔中心轴上，并保证推送过程中的钻孔壁不损坏，孔中无碎土泥浆堵塞。
（3）土钉与锚头的连接要牢固可靠。
（4）喷射混凝土：保证正确的配合比例、水灰比及外加剂掺量比，并按实操作规程进行养护。
（5）注浆：注浆要饱满。
