6.孔板流量计操作规程

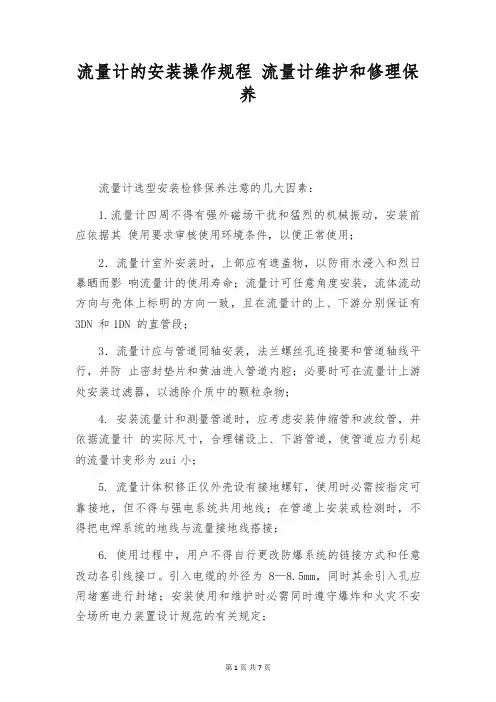

流量计的安装操作规程 流量计维护和修理保养
流量计的安装操作规程流量计维护和修理保养流量计选型安装检修保养注意的几大因素：1.流量计四周不得有强外磁场干扰和猛烈的机械振动，安装前应依据其使用要求审核使用环境条件，以便正常使用；2．流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命；流量计可任意角度安装，流体流动方向与壳体上标明的方向一致，且在流量计的上、下游分别保证有3DN 和1DN 的直管段；3．流量计应与管道同轴安装，法兰螺丝孔连接要和管道轴线平行，并防止密封垫片和黄油进入管道内腔；必要时可在流量计上游处安装过滤器，以滤除介质中的颗粒杂物；4. 安装流量计和测量管道时，应考虑安装伸缩管和波纹管，并依据流量计的实际尺寸，合理铺设上、下游管道，使管道应力引起的流量计变形为zui小；5. 流量计体积修正仪外壳设有接地螺钉，使用时必需按指定可靠接地，但不得与强电系统共用地线；在管道上安装或检测时，不得把电焊系统的地线与流量接地线搭接；6. 使用过程中，用户不得自行更改防爆系统的链接方式和任意改动各引线接口。
引入电缆的外径为8—8.5mm，同时其余引入孔应用堵塞进行封堵；安装使用和维护时必需同时遵守爆炸和火灾不安全场所电力装置设计规范的有关规定；7.当流量计需要有信号远传时，应严格依照有关“电气性能指标"接入外电源，严禁在信号输出口处直接接入220VAC 或380VAC 电源；在安装流量计时严禁带标焊接相连法兰，建议接受工艺管道，以免烧坏流量计内部零件；8. 对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量计，在进行所以流体静压试验和清扫管道操作期间，应拆下仪表用工艺管道代替。
电磁流量计的维护与保养1、日常维护我们都知道任何产品都需要合理的维护和保养，从而来加添它的使用寿命，那么仪器仪表也不例外（热电偶、变压器、流量计等）。
只需对仪表作周期性直观检查，检查仪表四周环境，扫除尘垢，确保不进水和其他物质，检查接线是否良好，检查仪表相近有否新装强电磁场设备或有新装电线横跨仪表。

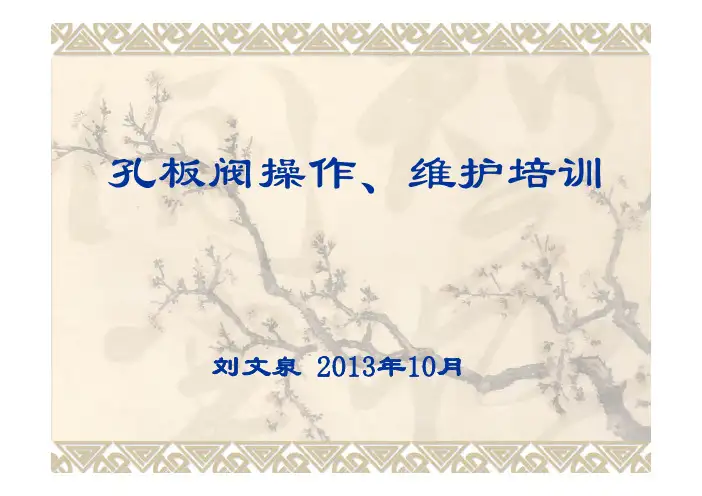

06.孔板阀培训
孔板测量原理图： 孔板流量计算公式：
参数说明：
qm—质量流量，kg/s； qv —体积流量，m³/s； c —流出系数； ε —可膨胀性系数； β—直径比，β＝d／D； d —工作条件下节流件的孔径，m； D —工作条件下上游管道内径，m； ∆P—差压，Pa； ρ—上游流体的密度，kg/m³。
由上式可见，流量为c、ε、d、ρ、ΔP、β（D）6 个参数的函数，此6个参数可分为实测量［d、ρ、ΔP、 β（D）］和统计量（c、ε）两类。
更换
3
提升孔板部件 清洗导板上的污物，若仍不能排除，可用锉刀稍微 有卡滞现象 修理导板顶端倒角
4 孔板部件下坠 稍许拧紧齿轮轴端六方螺帽排除 不能在中腔停留
七.可能发生的故障和处理方法
序号 可能发生的故障
处理方法
5
注脂嘴渗漏 取下注脂嘴帽，加注密封脂，拧紧注油嘴帽
堵头、法兰等处应停输分解检查，更换密封垫或 密封圈 6 其它部位渗漏 壳体部位的渗漏，应停输分解更换整台阀门或补 焊壳体
25.4±1mm。 5.仪表量程选用规定 ① 压力仪表的量程：压力值宜在满量程的10%~90%范围内，
被测压力比较稳定的时候，压力值宜在满量程30%~75%范 围内。被测压力波动较大的时候，压力值宜在满量程的 30%~65%范围内。 ② 温度仪表的量程：天然气的温度变化应该在等分温度仪 表满量程的30%~70%范围内。
的0.4%。 2.圆管要求 ① 在0D、0.5D及0D、0.5D之间的上游直管段上取三个与管
段轴线垂直的横截面（如果有焊缝，第三截面应位于焊 缝上）。在每个截面上取大致相等的角距取4个内径单测 值，共取得12个单测值，求算术平均值为实际直径。任 意一单测值与实际直径的误差不得大于±0.3%。 ② 直管段内必须保持清洁，不能有污垢、腐蚀硬皮。
限流孔板流量计安全操作及保养规程
限流孔板流量计安全操作及保养规程前言限流孔板流量计是工业生产中常用的流量测量仪表，其在流量计量方面具有很高的精度和可靠性。
为了保证工业生产的安全和正常进行，限流孔板流量计的安全操作和保养至关重要。
本文将介绍限流孔板流量计的安全操作和保养规程。
安全操作规程1. 安装和使用限流孔板流量计的注意事项1.在使用限流孔板流量计之前，请检查流量计的外观是否完好无损，有无变形、裂纹等损坏情况。
2.安装前应按照流量计的使用说明书进行正确的安装方式，安装过程中应注意操作的正确性和安全性。
3.安装时应注意流量计上游管道、下游管道和孔板的清洁，并确保孔板的正确安装方向和位置，避免造成流量计测量的误差。
4.测量过程中应避免流量计发生振动和冲击。
5.测量过程中应注意避免流量计过载，当流量计超过额定量程时，应及时调整。
6.测量过程中应关注流量计的工作状态，如遇到异常情况应立即停机检查，并进行必要的维护和修理。
2. 测量前的注意事项1.测量前应确保径向余量、上下游管道都符合要求。
2.测量前应检查流量计的仪表盘是否正常，并设置合适的仪表读数范围。
3.测量前应检查流量计的阀门是否处于正确的位置。
3. 测量中的注意事项1.测量时应注意流量计和管道的密封性，确保测量结果准确。
2.测量时应定期检查流量计与管道之间的连接是否紧固，如有松动应及时重新安装。
3.测量时应定期清洁和检查流量计的内部结构，保证流量计的正常工作。
4.测量时应避免流量计温度过高、过低等异常情况的出现，确保测量结果准确。
5.测量结束后应及时清洗流量计和管道，并妥善存放。
保养规程1. 定期维护1.定期检查和清洗流量计孔板。
2.定期检测和校准流量计的工作状态，确保测量结果准确。
3.定期检测流量计的控制系统，确保其正常工作。
4.定期更换流量计零部件，确保流量计的长期稳定性和精度。
5.定期检查流量计仪表的清洁度和整洁度，保证其正常使用。
6.定期对流量计仪表进行防火、防雷处理，确保其长期稳定运行。

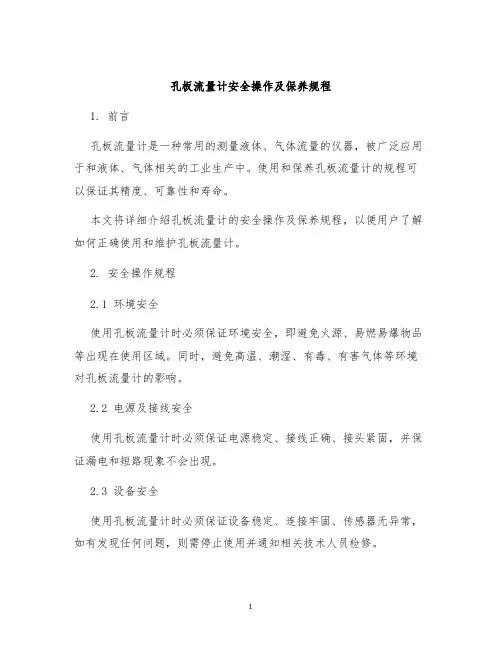

孔板流量计安全操作及保养规程
孔板流量计安全操作及保养规程1. 前言孔板流量计是一种常用的测量液体、气体流量的仪器，被广泛应用于和液体、气体相关的工业生产中。
使用和保养孔板流量计的规程可以保证其精度、可靠性和寿命。
本文将详细介绍孔板流量计的安全操作及保养规程，以便用户了解如何正确使用和维护孔板流量计。
2. 安全操作规程2.1 环境安全使用孔板流量计时必须保证环境安全，即避免火源、易燃易爆物品等出现在使用区域。
同时，避免高温、潮湿、有毒、有害气体等环境对孔板流量计的影响。
2.2 电源及接线安全使用孔板流量计时必须保证电源稳定、接线正确、接头紧固，并保证漏电和短路现象不会出现。
2.3 设备安全使用孔板流量计时必须保证设备稳定、连接牢固、传感器无异常，如有发现任何问题，则需停止使用并通知相关技术人员检修。
2.4 操作规程•开机前检查设备是否运行正常，按操作说明正确进行设置。
•如有可能将被测流体与孔板流量计隔开，安装孔板流量计。
•在使用前进行零点校准和量程校准。
•运行时要注意被测流体是否处于规定的范围内，并且设备运行是否正常。
•停机前先关闭被测介质供给系统，然后停止孔板流量计的运行。
•注意设备防护，制止任何非必要人员操作，以免设备损坏或人身受伤。
3. 保养规程3.1 日常保养•应每天对孔板流量计进行检查，除去表面的灰尘及其它污垢。
•应经常观察周围环境的变化并及时通知维修人员。
•应经常检查孔板流量计的接线、传感器和连接部分。
如发现松动情况，应及时处理。
3.2 定期保养•一般在流体开始使用前、使用中途及停机后定期清扫孔板流量计探头，要求清洁干净。
•一般在流体每天使用时间结束后，要进行设备的清洗和保养。
3.3 注意事项•处理保养用量应根据使用频度及孔板流量计的使用状况等因素综合考虑。
•清洗孔板流量计时，应注意不可使其接触水、油、酸、碱等物质，同时尽量减少其接触空气时间。
4. 总结使用和保养孔板流量计需要遵循安全操作和保养规程，以确保设备的安全性和精度。
丹尼尔孔板流量计

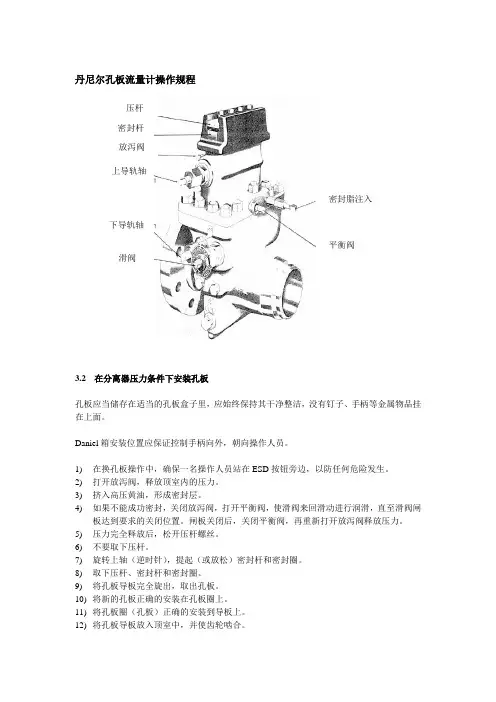

丹尼尔孔板流量计操作规程3.2 在分离器压力条件下安装孔板孔板应当储存在适当的孔板盒子里，应始终保持其干净整洁，没有钉子、手柄等金属物品挂在上面。
Daniel 箱安装位置应保证控制手柄向外，朝向操作人员。
1) 在换孔板操作中，确保一名操作人员站在ESD 按钮旁边，以防任何危险发生。
2) 打开放泻阀，释放顶室内的压力。
3) 挤入高压黄油，形成密封层。
4) 如果不能成功密封，关闭放泻阀，打开平衡阀，使滑阀来回滑动进行润滑，直至滑阀闸板达到要求的关闭位置。
闸板关闭后，关闭平衡阀，再重新打开放泻阀释放压力。
5) 压力完全释放后，松开压杆螺丝。
6) 不要取下压杆。
7) 旋转上轴（逆时针），提起（或放松）密封杆和密封圈。
8) 取下压杆、密封杆和密封圈。
9) 将孔板导板完全旋出，取出孔板。
10) 将新的孔板正确的安装在孔板圈上。
11) 将孔板圈（孔板）正确的安装到导板上。
12) 将孔板导板放入顶室中，并使齿轮啮合。
压杆 密封杆 密封脂注入 平衡阀放泻阀上导轨轴下导轨轴滑阀13)顺时针旋转上导轴，使孔板导板处于密封杆和密封圈应放置位置的下方。
14)检查密封圈，确保其完好无损（每三次操作需更换一次）。
15)放置压杆、密封杆和密封圈。
16)将压杆螺丝交错排放并紧固。
17)确保放液阀关闭。
18)打开平衡阀向顶室内施加压力。
19)打开滑阀闸板。
20)旋转上导轴，使导板向下移动与下导轴衔接。
21)旋转下轴，使孔板导板到达流量计底部并啮合。
22)关闭滑阀。
23)关闭平衡阀。
24)打开放泻阀释放顶室内压力。
25)如有必要进行润滑。
26) 压力释放后，关闭放泻阀。
3.3 润滑滑阀1) 在润滑前，关闭滑阀和平衡阀，打开放液阀。
2) 逆时针旋转阀杆，将阀杆从润滑油注入孔上卸下。
3) 插入密封/黄油棒，顺时针慢慢旋转。
注意：慢慢注入密封/黄油，如果注入过急，由此而产生的高压可能会使阀座垫圈破裂或迫使阀门和阀座分离或有可能使注入孔破裂。

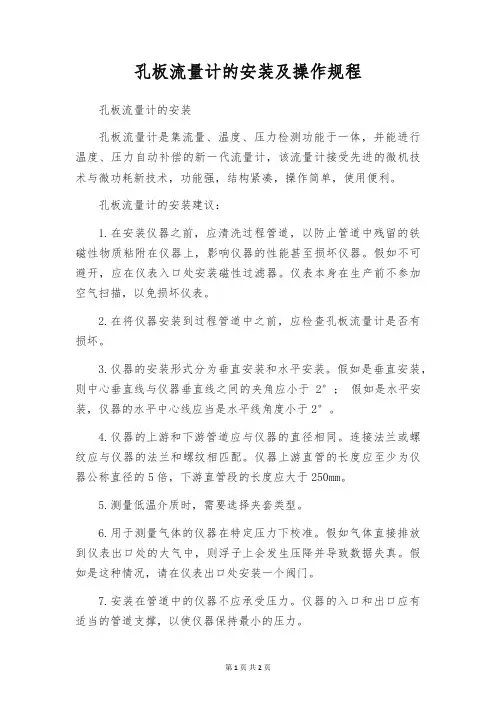

孔板流量计的安装及操作规程
孔板流量计的安装及操作规程孔板流量计的安装孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计接受先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用便利。
孔板流量计的安装建议：1.在安装仪器之前，应清洗过程管道，以防止管道中残留的铁磁性物质粘附在仪器上，影响仪器的性能甚至损坏仪器。
假如不可避开，应在仪表入口处安装磁性过滤器。
仪表本身在生产前不参加空气扫描，以免损坏仪表。
2.在将仪器安装到过程管道中之前，应检查孔板流量计是否有损坏。
3.仪器的安装形式分为垂直安装和水平安装。
假如是垂直安装，则中心垂直线与仪器垂直线之间的夹角应小于2°；假如是水平安装，仪器的水平中心线应当是水平线角度小于2°。
4.仪器的上游和下游管道应与仪器的直径相同。
连接法兰或螺纹应与仪器的法兰和螺纹相匹配。
仪器上游直管的长度应至少为仪器公称直径的5倍，下游直管段的长度应大于250mm。
5.测量低温介质时，需要选择夹套类型。
6.用于测量气体的仪器在特定压力下校准。
假如气体直接排放到仪表出口处的大气中，则浮子上会发生压降并导致数据失真。
假如是这种情况，请在仪表出口处安装一个阀门。
7.安装在管道中的仪器不应承受压力。
仪器的入口和出口应有适当的管道支撑，以使仪器保持最小的压力。
8.安装PTFE（聚四氟乙烯）衬里仪器时要特别当心。
由于PTFE 在压力作用下会发生变形，因此法兰螺母不应任意拧紧。
9.带液晶显示器的孔板流量计在安装时应避开阳光直射，并降低液晶的使用寿命。
孔板流量计是测量流量的差压发生装置，搭配各种差压计或差压变送器可测量管道中各种流体的流量。
装置包括环室孔板，喷嘴等。
孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
充分管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速加添，静压力低，于是在节流件前后便产生了压力降；即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
标准孔板流量计安全操作及保养规程
标准孔板流量计安全操作及保养规程标准孔板流量计是一种常见的流量测量设备，广泛应用于各种工业场合中。
为确保设备的安全性能和长期稳定运行，需要遵守一些操作规程和保养措施。
本文将详细介绍标准孔板流量计的安全操作及保养规程，以供参考。
安全操作规程1. 选择合适的安装位置在安装标准孔板流量计时，应选择合适的安装位置。
应考虑测量精度、流体介质、管道直径和流量范围等因素，并根据相关标准和规范进行选址。
一般情况下，标准孔板流量计应安装在直管段的不同位置。
2. 安装过程中应注意以下事项•标准孔板流量计的安装过程中应注意不要损坏设备和管道，以保证测量精度。
•安装前应对设备进行检查，确保设备无破损、变形、毛刺或污垢等。
•安装前应对孔板进行检查，孔板应没有变形、毛刺等缺陷。
•安装时应注意孔板的方向，孔板流量计的安装方向和流动方向应一致。
•安装结束后，应对设备进行漏洞测试和接地测试，确保设备的安全性能稳定。
3. 正确使用标准孔板流量计在使用标准孔板流量计时，应根据设备和管道的实际情况，选择相应的测量范围、流量单位和测量方法。
应避免过量或不足，以保证测量精度。
此外，应注意以下事项：•定期检查设备的状态，如检查读数仪表是否准确、传感器是否灵敏等。
•测量前应对管道进行清洗，以防止管道内部杂质对测量结果的影响，这将大大提高测量精度。
•对于特殊介质和高温高压介质，应特别注意安全防护和操作规范，避免意外的发生。
保养规程标准孔板流量计的保养措施主要包括以下方面：1. 定期检查孔板状态标准孔板流量计的测量精度与孔板的状态密切相关。
因此，应定期检查孔板的状态，如是否变形、毛刺等，如存在以上情况，应及时更换。
在更换孔板时应注意，孔板的材料、规格和尺寸应与原设备相同，以保证测量精度。
2. 定期检查传感器和读数仪表传感器和读数仪表是保证标准孔板流量计稳定运行和测量精度的重要组成部分，需要定期检查和维护。
一般来说，应定期进行校准和调试，以确保它们的准确性。
孔板流量计工作原理安全操作及保养规程
孔板流量计工作原理安全操作及保养规程一、工作原理孔板流量计是一种常用的流量计量仪表，通过测量流体通过孔板时的压差来间接测量流量。
其工作原理如下：1.流体通过孔板时，流速增加，静压降低，形成一个高速流出口和低速流进口。
2.孔板前后两侧的静压差与流速成正比，即静压差越大，流速越大。
3.静压差由差压传感器测量得到，通过公式计算得到流体的流速和流量。
二、安全操作为了保证孔板流量计的正常工作和使用安全，请按以下步骤进行操作：1.在使用之前，先检查孔板流量计的外观是否完整，仪表是否牢固安装，各连接口是否严密。
2.仔细阅读孔板流量计的使用说明书和安全手册，熟悉仪表的工作原理和使用方法。
3.在操作过程中，应穿戴好相应的防护设备，如手套、护目镜等。
4.在启动孔板流量计之前，应确保流体系统处于正常工作状态，排除可能存在的其他故障和隐患。
5.在进行流量测量时，应将流体系统平稳过渡到稳定状态，并等待一段时间以确保流体稳定流动。
6.避免在高压或高温下操作孔板流量计，在操作过程中应遵循相关安全规范和操作规程。
7.定期检查孔板流量计的差压传感器、阀门和管道连接等关键部件，并及时进行维护和更换。
8.若发现仪表异常，如测量值偏差过大或指示不准确，应立即停止使用，并进行检修和维护。
三、保养规程为了延长孔板流量计的使用寿命和保证测量精度，请按以下规程进行保养：1.定期清洁仪表外壳和传感器，可以使用软毛刷和干净的布擦拭，避免使用有腐蚀性的溶剂。
2.定期检查差压传感器的电缆连接是否松动，若发现松动应进行紧固。
3.定期检查仪表的密封圈和密封垫是否完好，若发现损坏或老化应及时更换。
4.定期校准孔板流量计的测量精度，可以使用标准流量计或其他准确的校准仪表进行比对。
5.避免长时间使用过载条件下的工作，以免影响仪表的性能和寿命。
6.避免在有腐蚀性或高温的介质中使用孔板流量计，应选择适用的材质和型号。
7.若遇到长时间停机或长时间不使用孔板流量计时，应将仪表进行防潮处理，并妥善存放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
孔板流量计操作规程
1 适用范围
本规程适用于集输泵站计量天然气的孔板流量计的操作。
本规程规定了孔板流量计投运前的检查、投运及停运的操作步骤。
2 操作内容
2.1投运前的检查
2.1.1 正确穿戴劳保用品，并进行危害辨识和风险分析，落实必要的风险削减措施。
2.1.2 检查仪表电源应符合要求，接线正确。
2.1.3 检查流量计法兰连接处应无泄漏，螺栓无松动现象。
2.1.4检查孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2.1.5安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
2.1.6孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。
2.1.7检查流量计在有效检定周期内。
2.2投运
2.2.1打开表头电源开关，确认显示系统正常。
2.2.2顺序缓慢打开出口阀、进口阀，确认流程畅通后，关闭旁通阀。
2.2.3 记录读数及启运时间。
2.3停运
2.3.1 缓慢打开旁通阀，确认流程畅通。
2.3.2 顺序关闭进口、出口阀，切断气源。
2.3.3 打开放空，放空完毕后关闭放空阀。
2.3.4 填写停运记录。
3注意事项
3.1 节流件前后的直管段不得有弯曲。
3.2 如节流件前后直管段粗糙度超标，流量系数应乘以粗糙度修正系数。
3.3必须及时清除孔板前后的积水、杂物。
