(完整版)土的界限含水率(液限和塑限联合测定法)

土的界限含水率试验报告

土的界限含水率试验报告第二小组成员:张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N，锥角为30º，锥体沉入深度为10mm时，土的抗剪强度是8.232kPa，此时土的含水率即为液限。

三、仪器设备1、铝盒、调土杯及调土刀;2、锥式液限仪(图3-1);3、天平:感量为0.01g;4、筛:孔径为0.5mm;5、磁钵和橡皮头研棒;6、烘箱:应能控制温度105,110ºC;7、干燥器。

图3-1 锥式液限仪1-锥身;2-手柄;3-平衡装置;4-试杯; 5-底座四、操作步骤1、制备土样取天然含水率的土样约50g，捏碎过筛;若天然土样己风干，则取样80g研碎，并过0.5mm筛;加纯水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中;用手掌轻拍试杯，使杯中空气逸出;待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中;注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s后，观察锥体入土中的深度，以土样表面与锥接触处为准;若恰为10mm(锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。

土的界限含水率试验

第三章土的界限含水率试验第一节锥式仪液限试验一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联.瓦西里耶夫经过多次试验认为锥体重量为，锥角为30o ，锥体沉入深度为10mm 时，土的抗剪强度是，此时土的含水率即为液限。

三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为；4、筛：孔径为；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110oC ；7、干燥器。

四、操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm (锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。

4、测液限含水率图3-1 锥式液限仪1-锥身；2-手柄；3-平衡装置；4-试杯； 5-底座将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g)放入铝盒中测定其含水率，此含水率即为液限。

土的界限含水率试验

第三章土的界限含水率试验第一节锥式仪液限试验一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A .M .瓦西里耶夫经过多次试验认为锥体重量为0.75N ，锥角为30o ，锥体沉入深度为10mm 时，土的抗剪强度是8.232kPa ，此时土的含水率即为液限。

三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g ；4、筛：孔径为0.5mm ；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110oC ；7、干燥器。

四、操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过0.5mm 筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm (锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。

4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g )放入铝盒中测定其含水率，此含水率即为液限。

(完整版)土的界限含水率(液限和塑限联合测定法)

注：当两个含水率的差值不小于2% 时，应重做试验
土的界限含水率（液限和塑限联合测定法）
本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。
本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。
目的和适用范围
一、仪器设备
圆锥仪与盛土杯
电子天平、筛及其他工具
二、试mm筛
二、试验准备
取0.5mm筛下土样三份
湿布闷土
二、试验准备
测定a点的锥入深度，对于100g锥应为20mm±0.2mm，对于76g锥应为 17mm；
测定c点的锥入深度，对于100g锥应控制在5mm以下，对于76g锥应控制在2mm以下。
对于砂类土，用100g锥测定c点的锥入深度可大于 5mm，用76g锥测定c 点的锥入深度可大于2mm。
三、试验步骤
分层装满盛土杯
三、试验步骤
锥入试验
三、试验步骤
锥入试验
间隔不小于1cm
三、试验步骤
分别取土测定含水率（称量准确至0.01g，计算到0.1%）
四、结果计算
在双对数坐标上，点绘a、b、c三点含水率的h-w图
注：两个含水率的差值不小于2%时，应重做试验
四、结果计算
塑限的确定方法：

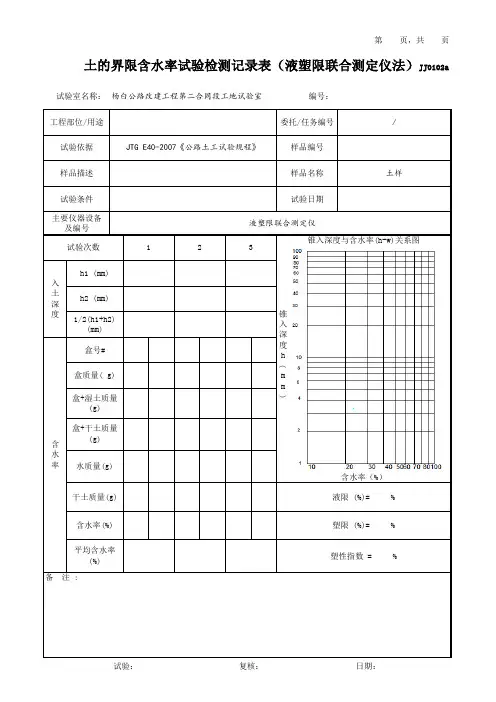

土的界限含水率试验检测记录表(液塑限联合测定仪法)

锥入深度h
(m m
)
含水率（%）
塑性指数 = %
备注 :
含水率(%)塑限 (%)= %
盒号#盒质量( g)盒+湿土质量
(g)盒+干土质量
(g)试验：复核：日期：
入土深度
含水率
平均含水率
(%)
水质量(g)
干土质量(g)液限 (%)= %3
锥入深度与含水率(h-w)关系图
1/2(h1+h2)
(mm)h2 (mm)土样
h1 (mm)
主要仪器设备
及编号
液塑限联合测定仪试验次数
1
2
委托/任务编号/工程部位/用途试验条件试验日期
样品描述样品名称试验依据JTG E40-2007《公路土工试验规程》
样品编号第页，共页
土的界限含水率试验检测记录表（液塑限联合测定仪法）JJ0102a
试验室名称：杨白公路改建工程第二合同段工地试验室编号：。

土的界限含水率试验报告

土的界限含水率试验报告第二小组成员：张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N ，锥角为30º，锥体沉入深度为10mm 时，土的抗剪强度是8.232kPa ，此时土的含水率即为液限。

三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g ；4、筛：孔径为0.5mm ；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110ºC；7、干燥器。

四、操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过0.5mm 筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm(锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。

4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g)放入铝盒中测定其含水率，此含水率即为液限。

界限含水率试验

二、界限含水率实验（液限、塑限联合测定法）（一）实验目的测定粘性土的液限L ω和塑限P ω，并由此计算塑性指数Ip 。

（二）实验原理液限、塑限联合测定法是根据圆锥仪的圆锥入土深度与其相应的含水率在双对数坐标上具有线性关系的特性来进行的。

利用圆锥质量为76g 的液塑限联合测定仪测得土在不同含水率时的圆锥入土深度，并绘制其关系直线图，在图上查得圆锥下沉深度为10mm 所对应得含水率即为液限，查得圆锥下沉深度2mm 所对应的含水率即为塑限。

（三）实验设备1．液塑限联合测定仪：（如附图1）有电磁吸锥、测读装置、升降支座等，圆锥质量76g ，锥角30°，试样杯等；2．天平：称量200g ，分度值0.01g ；3．其它：调土刀、不锈钢杯、凡士林、称量盒、烘箱等。

（四）操作步骤1．土样制备：当采用风干土样时，取通过0.5mm 筛的代表性土样约200g ，分成三份，分别放入不锈钢杯中，加入不同数量的水，然后按下沉深度约为4～5mm ，9～11mm ，15～17mm 范围制备不同稠度的试样（对于高岭土，含水率分别约为50%，75％，90％）。

2．装土入杯：将制备的试样调拌均匀，填入试样杯中，填满后用刮土刀刮平表面，然后将试样杯放在联合测定仪的升降座上。

3．接通电源：在圆锥仪锥尖上涂抹一薄层凡士林，接通电源，使电磁铁吸住圆锥。

4．测读深度：调整升降座，使锥尖刚好与试样面接触，切断电源使电磁铁失磁，圆锥仪在自重下沉入试样，经5秒钟后测读圆锥下沉深度。

5．测含水率：取出试样杯，测定试样的含水率。

重复以上步骤，测定另两个试样的圆锥下沉深度和含水率。

（五）实验注意事项1．土样分层装杯时，注意土中不能留有空隙。

2．每种含水率设三个测点，取平均值作为这种含水率所对应土的圆锥入土深度，如三点下沉深度相差太大，则必须重新调试土样。

（六）计算公式1．计算各试样的含水率：100wsm m ω=⨯ 式中符号意义与含水率实验相同。

土工试验界限含水率试验

土工试验界限含水率试验9 界限含水率试验9．1 一般规定9．1．1 土的粒径应小于0．5mm以及有机质含量不大于干土质量的5％。

9．1．2 本试验中含水率的测定应按本标准第5．2节的烘干法执行。

9．2 液塑限联合测定法9．2．1 本试验所用的仪器设备应符合下列规定：1 液塑限联合测定仪(图9．2．1)应包括带标尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯。

圆锥仪质量为76g，锥角为30°；读数显示宜采用光电式、游标式和百分表式；图9．2．1 光电式液塑限联合测定仪示意图1-水平调节螺丝；2-控制开关；3-指示灯；4-零线调节螺丝；5-反光镜调节螺丝；6-屏幕；7-机壳；8-物镜调节螺丝；9-电磁装置；10-光源调节螺丝；11-光源；12-圆锥仪；13-升降台；14-水平泡2 试样杯：直径40mm～50mm；高30mm～40mm；3 天平：称量200g，分度值0．01g；4 筛：孔径0．5mm；5 其他：烘箱、干燥缸、铝盒、调土刀、凡士林。

9．2．2 液塑限联合测定法试验应按下列步骤进行：1 液塑限联合试验宜采用天然含水率的土样制备试样，也可用风干土制备试样。

2 当采用天然含水率的土样时，应剔除粒径大于0．5mm的颗粒，再分别按接近液限、塑限和二者的中间状态制备不同稠度的土膏，静置湿润。

静置时间可视原含水率的大小而定。

3 当采用风干土样时，取过0．5mm筛的代表性土样约200g，分成3份，分别放入3个盛土皿中，加入不同数量的纯水，使其分别达到本标准第9．2．2条第2款中所述的含水率，调成均匀土膏，放入密封的保湿缸中，静置24h。

4 将制备好的土膏用调土刀充分调拌均匀，密实地填入试样杯中，应使空气逸出。

高出试样杯的余土用刮土刀刮平，将试样杯放在仪器底座上。

5 取圆锥仪，在锥体上涂以薄层润滑油脂，接通电源，使电磁铁吸稳圆锥仪。

当使用游标式或百分表式时，提起锥杆，用旋钮固定。

6 调节屏幕准线，使初读数为零。
