侧钻水平井钻井技术
3、几何曲率与极限曲率的对比 修正的三点定圆法所计算的几何曲率与按力学分析所计算的极限曲率都非常 接近。 4、侧钻水平井轨迹控制工艺 （1）大弯角高造斜率螺杆钻具在套管内的通过度问题 （2）造斜段施工控制工艺，在侧钻工具造斜率的选择时，一般采用宁高勿 低的原则，将扭方位作业放在井斜较小的造斜初始井段，由于工具的造斜率 高，井斜的测量值滞后，在螺杆钻具的工具面摆放时一定要考虑这一因素。 （3）水平段施工控制工艺，由于井眼造斜率又高，所以，一般来说不开动 转盘为好。以防产生钻具事故和损坏昂贵的MWD测斜仪。对于钻屑床问题， 可采用短起下和适当地以低转速转动转盘钻井，以破坏钻屑床。 （4）用铰接螺杆钻具钻短半径水平井 （5）中短半径水平井井眼测量技术 有线随钻测斜仪测量技术，需要测量技术人员有良好的专业技术素质和丰 富的现场经验。 MWD测量技术，先进高效，由于小尺寸的MWD价格较昂贵，操作成本高一 些。
2、段铣和斜向器开窗的适用范围
斜向器开窗主要适用于浅井、地层较疏松的井、原井井下情况复杂、开窗 部位存由多层套管和侧钻点处井斜较大的井。由于段铣开窗工艺技术易掌 握，成功率高，因此，用得更多一点。根据“九五”期间，胜利油田和辽 河油田的统计，段铣开窗用得多一点。
（三）、钻柱设计、钻头选择和钻井参数设计
4、探油顶段设计
（二）、侧钻水平井开窗工艺选择
1、段铣和斜向器开窗的工艺特点
段铣： 优点：工艺技术易掌握，成功率高； 可用常规的测量仪器定向，磁干扰小，有利于井眼轨迹控 制。 缺点：段铣后需要打水泥塞，时间相对要长一些； 若碰上硬地层，一开始侧出新井眼较费劲。 斜向器开窗： 优点：如果磨铣工具能一次完成磨铣和将窗口扩大到要求的尺寸， 则 施工过程相对简单，起下钻次数少； 侧钻点处的套管固井质量情况和地层的情况对侧钻的影响小 缺点：需用陀螺定向； 侧出新井眼后，在定向过程中有磁干扰。 施工的可靠性以及对开窗以后后续的钻井过程的安全性差。
水平井工艺技术措施
水平井工艺技术措施水平井技术措施1. 侧钻1) 直井段要保证钻直，钻进至造斜点测ESS，及时计算出井身轨迹数据，以此为依据计算设计下部施工的井眼轨道；2) 侧钻井段要选择在井径规则、钻时较快的井段，最好是砂岩段；3) 水泥塞要保证打实，候凝48小时以上，检查水泥塞质量。
检查方法：修水泥面，试钻钻压50~80千牛，钻时不高于5~8分/单根，水泥塞质量达到上述要求后钻至侧钻点井深；4) 侧钻用直马达加弯接头，使用MWD监测井身轨迹的变化情况，判断是否侧钻成功；5) 严格按照推荐上扣扭矩紧扣；6) 控制起下钻速度在15柱/小时以下；7) 开泵前要确保已安放了钻杆泥浆滤清器；8) 钻井参数服从马达参数，轻压，根据钻进直井段时的钻时选择控制好侧钻钻时；9) 随时注意钻进时的返砂情况，根据返砂情况及时调整钻井参数，确认新井眼与老井眼偏离2米，新砂样达90%，可确定出新井眼，方可起钻；10) 起钻前，充分循环至振动筛上无砂子返出；11) 起钻后采用导向系统钻进。
2. 导向钻进1) 严格按照推荐上扣扭矩紧扣；2) 控制起下钻速度在15柱/小时以下；3) 若下钻遇阻，划眼时应保证工具面是钻进该井段时使用的工具面；4) 开泵前要确保已安放了钻杆泥浆滤清器；5) 钻井参数参考马达使用参数；6) 如果造斜率偏高，马达角度在2度以下可考虑采用10－30转/分以下的转速启动转盘导向钻进;7) 如果造斜率偏低，起钻换高角度马达；8) 工具造斜率应稍高于设计造斜率，避免因造斜率不足而起钻；9) 实际施工过程中，应使实钻轨道尽量靠近设计轨道；10) 根据现场实际情况，分段循环，及时短起下，保证井眼清洁；11) 钻具倒装，原则是井斜30度以深井段采用18锥度钻杆，加重钻杆数量保证该井的加压需要；12) 加强泥浆性能，保证携砂、润滑，含砂量〈0.5%，以保证MWD 和马达正常工作，并延长其使用寿命；13) 起钻前，充分循环至振动筛上无砂子返出；14) 选用与马达参数相匹配的优质钻头以保证安全优质快速钻井；15) 造斜点以上井段及入窗之前井斜60－70度左右测多点，以校对MWD与ESS测斜仪是否存在偏差，进一步保证安全着陆；16) 定期进行钻具探伤，发现有损坏的钻具及时更换，并定期倒换井下钻具下井顺序；17) 及时测斜计算，根据测斜结果掌握好井身轨迹的变化趋势，准确制定出钻进下部井眼的最合理的施工方案；18) 现场施工人员根据钻进情况及时调整钻具组合及钻井参数，解决好水平井在大斜度时的传压问题。
钻水平井工艺

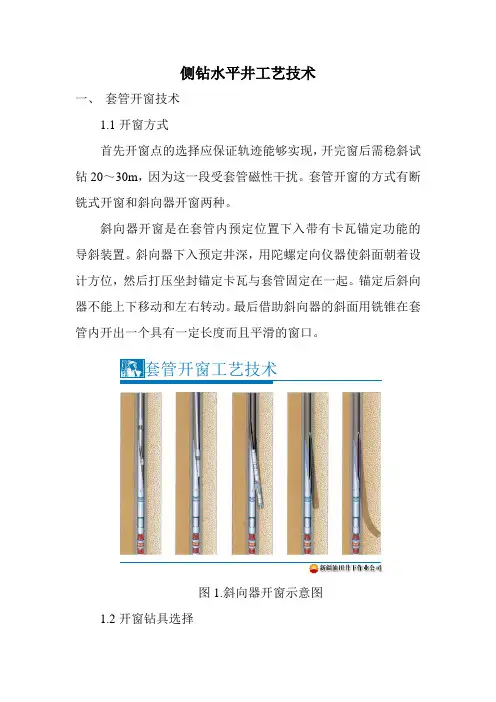

侧钻水平井工艺技术一、套管开窗技术1.1开窗方式首先开窗点的选择应保证轨迹能够实现，开完窗后需稳斜试钻20～30m，因为这一段受套管磁性干扰。
套管开窗的方式有断铣式开窗和斜向器开窗两种。
斜向器开窗是在套管内预定位置下入带有卡瓦锚定功能的导斜装置。
斜向器下入预定井深，用陀螺定向仪器使斜面朝着设计方位，然后打压坐封锚定卡瓦与套管固定在一起。
锚定后斜向器不能上下移动和左右转动。
最后借助斜向器的斜面用铣锥在套管内开出一个具有一定长度而且平滑的窗口。
套管开窗工艺技术图1.斜向器开窗示意图1.2开窗钻具选择一般在工程设计的开窗钻具组合形式为：φ118.0mm钻绞式铣锥+φ73.0mm加重钻杆×20m+φ73.0mm钻杆+76.2mm方钻杆表1.2008年井下作业公司开窗效果统计从上表中不难看出，使用20m加重钻杆的效果并不是很理想，中和点在刚性较小的普通钻杆上的话，容易使钻具受交变应力而同时出现公转与自转，影响开窗作业的顺利进行以及扰乱开窗方位的准确性。
因此，推荐在开窗时底部多加加重钻杆。
一方面，保障开窗作业的顺利进行和开窗稳定；另一方面，可以一次性将需要使用的加重钻杆拉上钻台，以免分多次拉钻杆（就陆梁作业区侧钻情况来说，基本上加重钻杆的使用都是10-20根）。
1.3开窗参数的选择将铣锥下入预订位置后，应先使用配置好的泥浆提出井内的清水，确保在进行开窗作业时有足够的粘度和切力达到悬浮钻屑的目的，保证钻屑顺利携带出井筒。
开窗初期，为了有效的在套管内壁磨出窝状接触面，控制钻压5～10KN，转盘速度40r/min左右，轻压慢放，避免蹩跳。
当铣锥磨穿套管，进入地层（首先接触水泥环，根据钻屑判断），该阶段为铣锥骑套管阶段，可逐步增加钻压至15～25KN，钻速提高至50～60r/min，磨铣至铣锥完全进入地层。
之后再将钻压降至10～20KN,转速为60 r/min，继续钻进至设计开窗井深，需要强调一点的是：如果原井固井质量不是很好，可以根据实际情况适当增加钻进深度，因为铣锥钻进的稳斜效果加之使用PDC钻头钻进要好，继续钻进一段距离有利于轨迹迅速远离原井套管。
