炭质页岩风化边坡处治实例
炭质页岩风化边坡处治实例
摘要：本文通过对炭质页岩挖方边坡的调查与研究，采用极限平衡园弧法对公路炭质泥岩边坡稳定性进行分析，详细阐述了处治方案，此方法在工程项目中取得了较好的经济效果，具有较高的推广价值。
关键词：炭质页岩边坡处治
0引言
长期以来，我国公路的边坡防治由于建设资金紧缺，而不作为公路建设的主体工程，在工程中特别是国省道工程对边坡治理一直得不到建设者的充分重视，对边坡处治投入少，使得边坡开挖后长期裸露在外。
建成营运后，经常会遇到因为水土冲刷、边坡失稳造成交通中断，酿成巨大的经济损失[1]，因此，公路边坡处治具有相当重要的意义。
1稳定性评价
根据现场调查，柳州市柳太公路B标左侧边坡滑塌后平均坡度约为45º~53º，潜在滑动面后缘高度为22m~26m，滑塌影响范围约为K3+950~K4+235，共285m。
根据《建筑边坡工程技术规范》（GB50330—2002）表3.2.1边坡工程安全等级规定，本边坡工程的治理工程等级为II级，考虑到该边坡的具体地理位置及重要性，治理后相应边坡稳定安全系数应不小于1.25，边坡开裂充水3m时安全系数应不小于1.20。
边坡稳定分析计算以下三种工况：
工况1：边坡风化吸水后；
工况2：边坡开裂3m；
工况3：边坡开裂充水3m。
2边坡处治设计
2.1边坡岩土工程条件
经现场踏勘，已开挖边坡揭露其地质情况为：表层2m～3m为黄色坡残积粘土，以下为黑色强风化炭质泥岩、炭质页岩、砂岩，岩层倾角小于边坡坡角，未发现有地下水出露。
炭质泥岩、炭质页岩为坡体主要组成部分，由于受泥炭系地层影响及本身不可逆活化作用，造成其具有风化快、强度低、岩体结构差且据有
胀缩性等不良工程地质特征。
据区域工程地质勘查及临近建筑场地同类岩层石块试验资料，砂岩单轴饱和抗压强度13.4～32.6MPa，软化系数0.30～0.62，为软质～次硬质、易软化岩石；泥页岩单轴饱和抗压强度2.6～12.8MPa，软化系数0.16～0.41，为软质，易软化岩石。
部分岩层中含有较多蒙脱石、伊利石及高岭石等粘土矿物，具有一定的胀缩性，暴露地表后较易风化。
岩石节理裂隙相互切割，延伸较长，发育密度大，连通性好，多数闭合，有的因开挖边坡应力释放张启较大，多数被泥钙质充填。
它们起切割破坏岩体的作用，成为较软弱的结构面，不仅破坏了岩体的完整性，使岩体力学强度和抗滑移、抗崩塌能力大大降低，并且有利于降雨渗入，引起岩体质软的泥页岩膨胀变形，促进岩层快速风化等，在上述各因素作用下引起K4+180段位处边坡发生滑移失稳。
该边坡处于区域地下水位之上，不受区域地下水的影响，但边坡砂岩、泥页岩裸露、裂隙发育，由于该地区降水充沛，边坡坡顶有较大的汇水面积，降水和坡顶上方自然边坡的面流较容易顺岩石裂隙发育的边坡岩层，向下渗透流动，少部份沿裂隙向深部渗透，大部份沿岩层面排出，故雨后该边坡面有水渗出。
地下水进入边坡岩体中后，一是增加边坡岩体重量、下滑力及渗透力；二是软化了岩体及裂隙充填物，降低了结构面的力学强度；三是引起岩体胀缩变化，产生促进滑移的附加推力，并加速岩体风化，从而加快边坡失稳。
2.2边坡岩土体体力学指标的选取
依据现场调查及《建筑边坡工程技术规范》（GB50330-2002），结合工程类比经验和反演分析认定左侧边坡自然状态下力学指标如下[2]：
a.砂土：C1=20Kpa，Φ1=16°，γ1=18KN/m3
b.砂岩：C2=50Kpa，Φ2=22°，γ2=23KN/m3
c.炭质页岩：C3=56 Kpa，Φ3=30°，γ3=20KN/m3。
坡体风化吸水后力学指标如下：
d.砂土：C1′=18Kpa，Φ1′=10°，γ1′=19KN/m3
e.砂岩：C2′=42Kpa，Φ2′=20°，γ2′=23.5KN/m3
f.炭质页岩：C3′=35.5 Kpa，Φ3′=25°，γ3′=22KN/m3。
2.3边坡边坡稳定分析力学模型
开挖揭露的地层表明，坡体砂岩呈破碎状，炭质页岩软化后失去岩石特性，因而坡体失稳采用极限平衡园弧法进行稳定分析[3]。
FS=
式中：Ni= Wi·cosθi第i条传给滑动面上的重量Wi分解在园弧上的法向力；
Ti= Wi·sinθi第i条传给滑动面上的重量Wi分解在园弧上的切向力；
Ti——第i条园弧所在岩层的内聚力；
φi——第i条园弧所在岩层的内摩擦角；
Li——第i条岩条的滑弧长度；
θi——第i条岩条的滑动角；
FS——安全系数。
2.4边坡稳定性分析及加固方案
据现场工程地质综合调查和勘察，滑坡形成的主要原因有：
(1)构成边坡的岩体为软质强~中风化砂岩夹泥页岩，砂岩多呈中厚层状，泥页岩呈薄层，页片状，岩层面发育，层面间粘结力相对较差，形成很多原生软弱结构面。
边坡岩体中发育密集、纵横交错的构造裂隙结构面，把岩体切割成了大大小小的分离体，岩体成散体结构，使岩体力学强度降低，抗错落、抗崩塌阻力减小，影响了整个边坡的稳定性。
(2)边坡泥页岩具胀缩土特征，边坡开挖后，岩体裸露，加速其风化和变形过程，随着气温变化、降水、湿度等外因条件变化，坡面土体的体积将产生侧向膨胀，其液限（WL）、自由膨胀率（δef）等物理力学性质亦发生变化；随着外界因素反复改变，引起边坡岩体交替胀缩。
由此将会产生岩层滑塌现象，严重影响边坡安全。
同样，由于边坡岩土剥落、下滑，进而影响整个边坡的稳定性。
(3)该区雨量充沛，边坡上部汇水面积较大，而发育的裂隙成为降雨的下渗通道，边坡中下部的炭质页岩在水的作用下，其C、Φ值大幅降低，因而发生浅层岩板屈服、边坡脚局部压碎、岩板沿节理面滑出等由于地质构造引起的破坏。
这是该段边坡失稳的主要原因。
从上表的边坡稳定分析结果中可以了解到边坡开挖后初期边坡自稳，有足够的安全储备，由于坡体不断的风化和受到大气降雨的影响，坡体工况不断劣化，最终导致边坡失稳。
从边坡长期稳定考虑，该段边坡加固是提高岩体的整体性，发挥岩体自身强度。
采用预应力锚索加固边坡已塌滑段，采用锚杆与喷锚网联合支护加固边坡其余部分，从而提高边坡体整体强度。
为保证边坡的稳定，应加强对边坡表面和坡体内部排水系统的施工，以防止水对边坡体的进一步侵蚀。
3处治方案
根据工程地质调查结果，经过分析、计算和对比优化，提出预应力锚索格构梁加固与锚杆喷锚网联合支护的方案。
根据边坡现状，加固坡体前清理坡面浮土，削坡至45º~53º。
在K4+110~190段设置预应力锚索框格梁护坡，锚索格梁设计截面为0.4m×0.5m，格梁排距为4m，行距为3.5m。
A区格梁内挂φ8钢筋网并喷射10cm厚混凝土，锚索为3φ15.24钢绞线组成，设计抗拔力500kN，锚索长度为16.0m和18.0m，锚固段长8.0m。
B、C区采用普通锚杆与喷锚网联合支护坡体，锚杆设计长度为6m和9m，间距为2.5~3m，梅花型布置；B、C区挂φ8钢筋网并喷射10cm厚混凝土护面。
锚索设计张拉力由STAB95稳定计算程序得出：
qm=dP/n=4X750/6=500KN
式中，d为锚索排距；P为坡体加固单位宽度锚固力，n为坡体每排锚索数量。
锚索锚固长度按照以下公式计算确定：
式中，D为锚索孔直径；C2为水泥砂浆同岩石孔壁的握裹力，取280Kpa；qm为单根锚索的设计拉力，取500KN；K2为安全系数，锚索孔为俯孔时取1.5。
锚索内锚固段长度取为8m。
边坡中下部按间距10m布设两排6.0m长φ63.5PVC深导水孔，且在导流槽的位置增设部分同规格的深导水孔。
各区边坡上部种植草皮达到美观的目的。
4结语
在公路建设中，挖方边坡处治作为路基工程的重要部分，尤其是高边坡处治技术方案的合理性直接影响边坡的稳定安全、工程进度和造价控制。
因此，在路
堑边坡治理决策上，应进行动态设计、动态施工，根据边坡的工程地质特点，制定出切合实际的整治设计方案，科学合理组织施工。
本文所述的特殊路段边坡处治措施，在已通车的广西柳州市柳太公路应用后，效果较好，具有很高的推广价值。
参考文献
[1]陈一统.炭质页岩挖方边坡处治实例[J].公路交通技术，2004(3).
[2]中华人民共和国建设部发布.建筑边坡工程技术规范[S].中国建筑工业出版社出版，2002.
[3]李斌.公路工程地质[M].北京：人民交通出版社，2001
古大全，男，1975年8月，汉，广西平南，广西大学，高级工程师，学士，道路方向
注：文章内所有公式及图表请以PDF形式查看。
炭质页岩边坡合理开挖施工工艺研究
炭质页岩边坡合理开挖施工工艺研究摘要：炭质页岩路堑边坡的坡体结构较为复杂。
为了得到合理开挖施工工艺，利用FLAC3D软件对边坡以不同开挖坡比、不同分级开挖高度下稳定性情况进行数值模拟，研究表明：随着边坡开挖施工，边坡安全系数越来越小；边坡每级开挖深度为10 m时，边坡安全系数最大。
关键词：炭质页岩；开挖深度；开挖坡比；合理开挖；安全系数随着我国西部大开发，高速公路在西部地区迅速发展，在建设过程中出现的炭质页岩路堑边坡引起学者的广泛关注。
炭质页岩主要分布在我国广西、云南等西南部地区，是一种软岩，具有强度低，易风化、易崩解等特点，由于岩体成分中含有大量的分散碳化有机物，遂成灰黑色。
炭质页岩是一种沉积岩，环境差异使其物质组成与岩体结构错综复杂，具有“成分不均、分布不均、性质不均”等特点。
如何保持边坡在施工开挖过程中处于稳定状态是一直是工程难点之一。
炭质页岩边坡受开挖扰动，边坡中的应力分布发生改变，其变形也进一步增大，极有可能在开挖过程中产生破坏，对施工安全构成重大威胁。
为保证施工安全，找到一种最安全合理的开挖方式，使边坡在开挖完成后稳定性最好，魏丽梅等[1]以某公路炭质页岩边坡为依托，结合室内试验及FLAC数值模拟计算，得到了炭质页岩路堑边坡开挖前后变形及稳定性。
本文在前人[2-7]研究基础上，利用FLAC3D 软件对某边坡以不同开挖坡和不同开挖分级深度工况下稳定性情况进行数值模拟，得到不同开挖方式下边坡稳定性的变化，为实际工程提供参考。
1 数值模拟建立及参数选取选取柳南高速公路改扩建工程K21+450断面处边坡为研究对象。
该段炭质页岩路堑边坡高度为50 m，根据工程地质资料，坡顶以下0～30 m为强风化炭质页岩，30 m以下为中风化炭质页岩，边坡典型断面如图1所示。
图1 初始边坡简化断面图运用ANSYS软件对该进行数值建模，然后导入FLAC3D中，模型尺寸宽130 m，左侧高20 m，右侧高70 m。
广东省韶新高速东三枢纽强风化炭质页岩深路堑边坡的处治
1 边坡工程概况 该场地属剥蚀丘陵地貌，起伏较大。经钻孔揭示地
质有 <14-1C-2> 强风化炭质页岩：灰黑色，碳质结构， 风化裂隙极发育，原岩结构部分破坏，尚可辨认；<141C-3> 中风化炭质页岩：灰黑色，碳质结构，页理状构造， 夹灰岩薄层；<14-6-2> 强风化泥质粉砂岩：砖红色，泥 质结构，原岩风化强烈，风化裂隙极发育；<14-3-3> 中 风化砂岩：灰白色，裂隙发育，岩体较破碎。
第二步，将桩后及桩顶以上整个边坡按圆弧滑动面 计算，计算找出最不利滑动面。设定该最不利滑面为折 线，采用传递系数法（显式）计算该滑面的滑坡推力， 经计算抗滑桩所受推力为 690kN/m。结果如表 2 所示。
表 1 岩土设计计算参数表
地层代码
<14-1C-2> <14-1C-3> <14-3-3> <14-6-2>
17
图 3 土压力计算简化图
图 2 边坡代表性断面图
4 边坡支挡防护设计 拟定采用 20m 长的 2.0m×2.5m 矩形桩，根据规范
定桩中对中间距为 6m。滑坡推力按三角形分布作用在 桩上，滑动面以下的地基系数按照“m”法计算，根据 岩体力学试验参数和规范，锚固段土层顶面的地基系数 k 取 100000kN/m3，锚固段土层地基系数的水平方向比 例系数 m 取 20000kN/m4，地基系数为梯形分布。
1.58
1.42
23
2
5.77
23
2
9.98
23
1.83
11.5
23
2
13.66
23
0.24
1.73
31
0.22

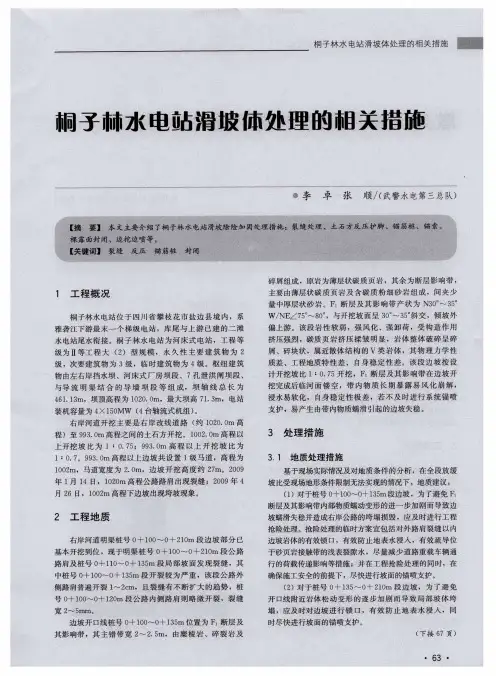

桐子林水电站滑坡体处理的相关措施
桐子林水 电站滑坡体处理 的相关措施
桐 子 水 电站 滑 坡 休 处 理 的 相 关 措 施
李 卓 张 顺／ 武警水电第三总队） （
【 摘 要】 本 文主要介绍 了桐予林 水电站 滑坡 除险加 固处理措施 裂缝处理 土石 方反压 护脚 、锚 筋桩 、锚 索、
反压 锚 筋桩 封 闭
一
裸露 面封 闭、边挖边喷等 。
【 关键词】 裂缝
碎屑组成 ，原岩为薄层状碳质 页岩 ，其余 为断层 影响带 ，
１ 工 程 概 况
桐子林水电站位 于 四川省 攀枝 花 市盐 边县境 内，系 雅砻江下游最末一 个梯 级 电站 ，库尾 与上 游 已建 的二滩 水电站尾水衔接 。桐 子林 水 电站 为河床 式 电站 ，工 程等 级为 Ⅱ等工 程 大 （ ）型 规 模 ，永 久性 主 要 建 筑 物 为 ２ ２
（ 接 ６ 下 ７页 ）
边坡 开口线桩 号 Ｏ ０ ￣０ ３ｍ 位置 为 Ｆ 断层及 ＋１０ ＋１ ５ ｌ 其影响带 ，其 主错 带宽 ２ ． ｍ，由糜棱 岩 、碎 裂岩 及 ～２ ５
・
６ ・ ３
墩身无脚手架及模板倒 拆技术探讨
不宜直接予以填埋 处理 的废 物 ，采用 焚烧进 行无 害 化处 理 ；生 活垃圾运 至环保部 门指 定地 点集 中堆放 。 可边拆边立 ，提前 ２ ｈ ４ 拆模 。从灌 注到下个 墩立模拆到下 部 时，该部分混凝土 已灌 注 ７ｈ ２ ，还易发生粘模 问题。 说 明 ：混凝 土终 凝时 间为 ５ ｈ左 右 ，２ ｈ具 备拆模 时 ０ 间；通过现场数据 统计 、同体 试 件强 度等 计算 ，当混凝 土灌注 到第 三节 时 ，第 一 节混凝 土 已终 凝 ；当混 凝土灌 注完成 时 ，该墩下半部混凝土 已具备拆模强度 和条件 。
对炭质泥岩边坡的加固支护措施及研究
I I h^UB2020也------------------------------------------------------乜…工对炭质泥岩边坡的加固支护措施及研究刘实旺(中交四公局十公司，北京101101)摘要：最近几年，随着我国经济的不断发展，全国各地都在积极兴建铁路，公路，桥梁等项目。
而这些项目建设中，都需要做好边坡稳定加固支护工作，这对于工程项目的建设有着关键性意义。
本文以文山至麻栗坡至天保二级公路改造为例子，对炭质泥岩边坡的加固支护措施进行研究分析，本工程段侧边坡地质为炭质泥岩，这里就对炭质泥岩结构特征进行研究，并分析影响因素，提出解决方案。
关键词：炭质泥岩；边坡；支护;措施;研究分析文章编号：2095-4085(2020)03-0117-02随着我国基础建设工程的不断增多，对于支护技术的应用也日益增多。
支护技术主要应用在道路两侧边坡位置，对工程两侧地质结构起强化固定作用。
一般而言，在道路建设中都需要加固两侧边坡，强化其力学结构，防止边坡出现朝裂和垮塌现象，提高工程施工质量。
1工程信息概述工程位于文山至麻栗坡至天保二级公路地段，其起点在国家一类口岸的天保口岸，是我国通往东盟的重要经济路段，是当地交通发展规划的重要部分。
此路段属于S210线文山至天保公路段，因此也是本区域的重要主干线，北连GZ75及G320线，并与云南地区道路相连接。
本次将对此路段进行边坡基础支护处理，本地区由于山体为炭质泥岩，并且海拔低，雨水量多，常常导致道路两侧受到周围地质垮塌和积水泥石流的影响，严重阻碍了交通的正常运行，因此这里需要对其做边坡加固支护处理，提高道路的安全性，促进当地经济快速发展。
2对工程炭质泥岩的特性研究在我国部分地区有炭质泥岩，主要以泥岩、页岩及灰岩等成分构成。
一般来说，其岩性都比较脆弱，力学性能差，不具备足够的抗压能力。
而更为关键的，这种岩体结构除了力学性能差，后期还容易出现松动、崩解、风化等问题，而一旦这种地质结构风化，便会形成泥炭土，这种土质并不利道路工程施工，容易出现岩体开裂的问题。

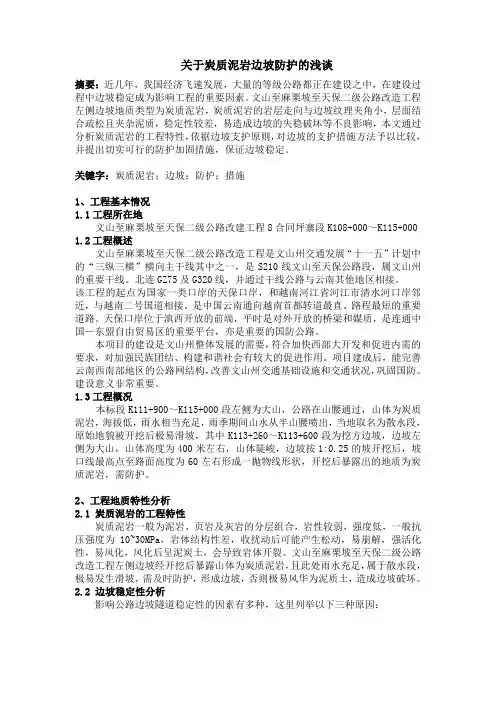

关于炭质泥岩边坡防护的浅谈
