模拟电子技术基础pdf
模拟电子技术基础pdf

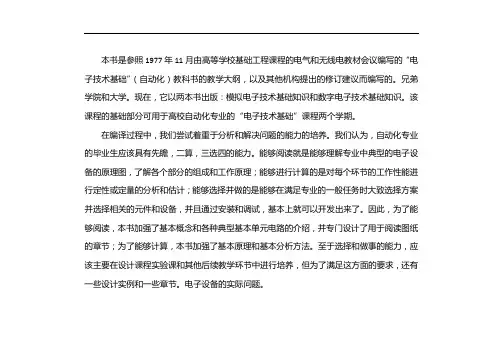

本书是参照1977年11月由高等学校基础工程课程的电气和无线电教材会议编写的“电子技术基础”（自动化）教科书的教学大纲，以及其他机构提出的修订建议而编写的。
兄弟学院和大学。
现在，它以两本书出版：模拟电子技术基础知识和数字电子技术基础知识。
该课程的基础部分可用于高校自动化专业的“电子技术基础”课程两个学期。
在编译过程中，我们尝试着重于分析和解决问题的能力的培养。
我们认为，自动化专业的毕业生应该具有先瞻，二算，三选四的能力。
能够阅读就是能够理解专业中典型的电子设备的原理图，了解各个部分的组成和工作原理；能够进行计算的是对每个环节的工作性能进行定性或定量的分析和估计；能够选择并做的是能够在满足专业的一般任务时大致选择方案并选择相关的元件和设备，并且通过安装和调试，基本上就可以开发出来了。
因此，为了能够阅读，本书加强了基本概念和各种典型基本单元电路的介绍，并专门设计了用于阅读图纸的章节；为了能够计算，本书加强了基本原理和基本分析方法。
至于选择和做事的能力，应该主要在设计课程实验课和其他后续教学环节中进行培养，但为了满足这方面的要求，还有一些设计实例和一些章节。
电子设备的实际问题。
在应对新技术日益增长与空间有限之间的矛盾时，我们在确保基本概念，基本原理和基本分析方法的前提下，采取措施使学生适应1980年代电子技术的发展需求。
因此，大大减少了由分立元件组成的一些单元的内容，例如调制放大器，功率放大器，门电路和触发电路，而与线性集成电路和数字集成电路有关的单元则相应地得到了增强。
此外，还使用小写字母（更深入的部分），星号（其他内容）和投注（补充说明和参考资料）来满足不同的要求。
在总结了模拟电子技术的基本章节之后，还附上了思路流程图，以帮助读者理解编译的意图和基本内容，并用粗线将其概述。
）童世白，金国芬，严世，吴百春，孙家新，张乃国等同志参加了基本模拟电子技术的编写。
童世柏负责组织和完成草案。
马中普，董洪芳，杨素兴，王汉伟，孙长龄，胡东成，尤素英等同志参加了讨论和整理。
模拟电子技术基础pdf

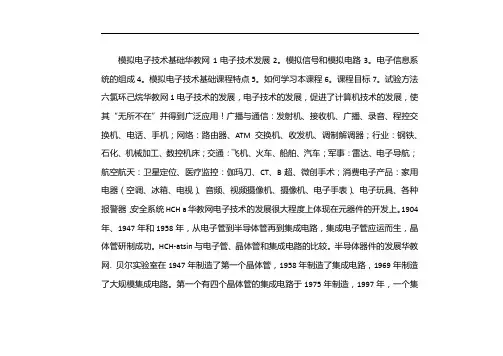

模拟电子技术基础华教网1电子技术发展2。
模拟信号和模拟电路3。
电子信息系统的组成4。
模拟电子技术基础课程特点5。
如何学习本课程6。
课程目标7。
试验方法六氯环己烷华教网1电子技术的发展，电子技术的发展，促进了计算机技术的发展，使其“无所不在”并得到广泛应用！广播与通信：发射机、接收机、广播、录音、程控交换机、电话、手机；网络：路由器、ATM交换机、收发机、调制解调器；行业：钢铁、石化、机械加工、数控机床；交通：飞机、火车、船舶、汽车；军事：雷达、电子导航；航空航天：卫星定位、医疗监控：伽玛刀、CT、B超、微创手术；消费电子产品：家用电器（空调、冰箱、电视）、音频、视频摄像机、摄像机、电子手表）、电子玩具、各种报警器，安全系统HCH a华教网电子技术的发展很大程度上体现在元器件的开发上。
1904年、1947年和1958年，从电子管到半导体管再到集成电路，集成电子管应运而生，晶体管研制成功。
HCH-atsin与电子管、晶体管和集成电路的比较。
半导体器件的发展华教网. 贝尔实验室在1947年制造了第一个晶体管，1958年制造了集成电路，1969年制造了大规模集成电路。
第一个有四个晶体管的集成电路于1975年制造，1997年，一个集成电路中有40亿个晶体管。
一些科学家预测，整合程度将以每6年10倍的速度增长，到2015年或2020年达到饱和。
学习电子技术课程时要时刻注意电子技术的发展！六氯环己烷华教网一些科学家要记住！第一个晶体管的发明者（由贝尔实验室的约翰·巴丁、威廉·肖克利和沃尔特·布拉丹发明）于1947年11月底发明了晶体管，并于12月16日正式宣布“晶体管”的诞生。
他获得了诺贝尔物理学奖。
1956年。
1972年，他因对超导性的研究而获得诺贝尔物理学奖。
1958年9月12日，第一个集成电路及其发明者Ti 的Jack Kilby在德州仪器实验室实现了将电子器件集成到半导体材料中的想法。
（华北电力大学主编）模拟电子技术基础习题答案
（华北电⼒⼤学主编）模拟电⼦技术基础习题答案模拟电⼦技术基础习题答案电⼦技术课程组2018.8.15⽬录第1章习题及答案 (1)第2章习题及答案 (14)第3章习题及答案 (36)第4章习题及答案 (45)第5章习题及答案 (55)第6章习题及答案 (70)第7章习题及答案 (86)第8章习题及答案 (104)第9章习题及答案 (117)第10章习题及答案 (133)模拟电⼦技术试卷1 (146)模拟电⼦技术试卷2 (152)模拟电⼦技术试卷3 (158)第1章习题及答案1.1选择合适答案填⼊空内。
（1）在本征半导体中加⼊元素可形成N型半导体，加⼊元素可形成P型半导体。
A. 五价B. 四价C. 三价（2）PN结加正向电压时，空间电荷区将。
A. 变窄B. 基本不变C. 变宽（3）当温度升⾼时，⼆极管的反向饱和电流将。
A. 增⼤B. 不变C. 减⼩（4）稳压管的稳压区是其⼯作在。
A. 正向导通B.反向截⽌C.反向击穿解：（1）A、C （2）A （3）A （4）C1.2.1写出图P1.2.1所⽰各电路的输出电压值，设⼆极管是理想的。
（1）（2）（3）图P1.2.1解：（1）⼆极管导通U O1=2V （2）⼆极管截⽌U O2=2V （3）⼆极管导通U O3=2V1.2.2写出图P1.2.2所⽰各电路的输出电压值，设⼆极管导通电压U D＝0.7V。
（1）（2）（3）图P1.2.2解：（1）⼆极管截⽌U O1=0V （2）⼆极管导通U O2=-1.3V （3）⼆极管截⽌U O3=-2V1.3.1电路如P1.3.1图所⽰，设⼆极管采⽤恒压降模型且正向压降为0.7V，试判断下图中各⼆极管是否导通，并求出电路的输出电压U o。
图P1.3.1解：⼆极管D1截⽌，D2导通，U O=-2.3V1.3.2电路如图P1.3.2所⽰，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设⼆极管正向导通电压可忽略不计。
电子技术基础模拟部分
电子技术基础模拟部分 第一章 绪论1、写出下列正弦电压信号的表达式（设初始相角为零）： （1）峰-峰值10V ，频率10 kHz; （2）有效值220 V ，频率50 Hz; （3）峰-峰值100 mV ，周期1 ms ； （4）峰-峰值0.25 V ，角频率1000 rad/s;解:正弦波电压表达式为 )t sin(V = (t)m θω+v ，由于0=θ，于是得到： （1） V )105sin(2 = (t)4t v π⨯； （2） V 001sin 2220 = (t)t v π； （3） V 00020.05sin = (t)t v π；（4） V 00010.125sin= (t)t v ；2、电压放大电路模型如图( 主教材图 1.4. 2a ) 所示，设输出开路电压增益10=vo A 。
试分别计算下列条件下的源电压增益s vs A υυο=:( 1 ) si i R R 10= ，οR R L 10=； ( 2) si i R R = ，οR R i =； ( 3) 10si i R R = ，10οR R L =； ( 4 ) si i R R 10= ，10οR R L =。
电压放大电路模型解：由图可知，)(i si i i s R R R v v +=，i v LLA R R R v νοοο⋅+=，所以可得以下结果: （1）si i R R 10=，οR R L 10=时，i i si i i s v R R R v v 1011)(=+=，i i v L L v A R R R v 101110⨯=⋅+=νοοο，则源电压增益为26.8101111100≈==i i s vs v v v v A ο。
同理可得： （2）5.225===ii s vs v v v v A ο （3）0826.0111110≈==i i s vs v v v v A ο （4）826.010111110≈==i i s vs v v v v A ο3、在某放大电路输入端测量到输入正弦信号电流和电压的峰-峰值分别为5μA 和5mV ，输出端接2k Ω电阻负载，测量到正弦电压信号峰-峰值为1V 。

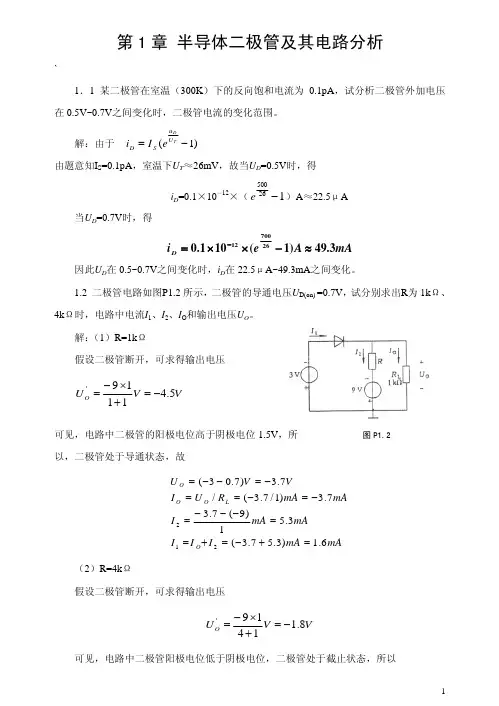

《模拟电子技术基础》胡宴如 耿苏燕_课后答案精编版
第1章 半导体二极管及其电路分析`1．1 某二极管在室温（300K ）下的反向饱和电流为0.1pA ，试分析二极管外加电压在0.5V~0.7V 之间变化时，二极管电流的变化范围。
解：由于 )1(−=TD U u S D eI i由题意知I S =0.1pA ，室温下U T ≈26mV ，故当U D =0.5V 时，得i D =0.1×10－12×（126500−e）A ≈22.5μA当U D =0.7V 时，得mA A ei D 3.49)1(101.02670012≈−××=−因此U D 在0.5~0.7V 之间变化时，i D 在22.5μA~49.3mA 之间变化。
1.2 二极管电路如图P1.2所示，二极管的导通电压U D(on) =0.7V ，试分别求出R 为1k Ω、4k Ω时，电路中电流I 1、I 2、I O 和输出电压U O 。
解：（1）R=1k Ω 假设二极管断开，可求得输出电压V V U O 5.41119'−=+×−=可见，电路中二极管的阳极电位高于阴极电位1.5V ，所以，二极管处于导通状态，故mAmA I I I mAmA I O 6.1)3.57.3(3.51212=+−=+===mAmA R U I VV U L O O O )9(7.37.3)1/7.3(/7.3)7.03(−−−−=−==−=−−= （2）R=4k Ω假设二极管断开，可求得输出电压V V U O 8.11419'−=+−=× 可见，电路中二极管阳极电位低于阴极电位，二极管处于截止状态，所以mAI I mA mA R U I VU U I o L O O O O 8.18.1)1/8.1(/8.102'1=−=−=−==−===1.3 图P1.3所示各电路中，设二极管具有理想特性，试判断各二极管是导通还是截止，并求出AO 两端电压U AO 。
电子技术基础模拟部分第五版课后题答案.pdf
湖南人文科技学院 田汉平
2
湖南人文科技学院 田汉平
3
湖南人文科技学院 田汉平
4
湖南人文科技学院 田汉平
5
湖南人文科技学院 田汉平
6
湖南人文科技学院 田汉平
7
湖南人文科技学院 田汉平
8
湖南人文科技学院 田汉平
9
湖南人文科技学院 田汉平
10
湖南人文科技学院 田汉平
7
湖南人文科技学院 田汉平
8
湖南人文科技学院 田汉平
9
湖南人文科技学院 田汉平
10
湖南人文科技学院 田汉平
11
电子技术基础模拟部分 第五版
第四章作业题解答
田汉平
湖南人文科技学院通信与控制工程系
湖南人文科技学院 田汉平
2
湖南人文科技学院 田汉平
3
湖南人文科技学院 田汉平
4
湖南人文科技学院 田汉平
6
湖南人文科技学院 田汉平
7
湖南人文科技学院 田汉平
8
湖南人文科技学院 田汉平
9
湖南人文科技学院 田汉平
10
湖南人文科技学院 田汉平
11
湖南人文科技学院 田汉平
12
湖南人文科技学院 田汉平
13
湖南人文科技学院 田汉平
14
湖南人文科技学院 田汉平
15
湖南人文科技学院 田汉平
16
电子技术基础模拟部分 第五版
26
湖南人文科技学院 田汉平
27
湖南人文科技学院 田汉平
28
湖南人文科技学院 田汉平
29
湖南人文科技学院 田汉平
30
模拟电子技术基础pdf
模拟电子技术基础模拟电子技术基础简介1.电子技术的发展2.模拟信号和模拟电路3.电子信息系统的组成4.模拟电子技术的基础课程的特点5.如何学习本课程6.课程目的7.测试方法HCH atsin 1，电子技术的发展，电子技术的发展，促进计算机技术的发展，使其“无处不在”，广泛用过的！广播和通信：发射机，接收机，公共地址，录音，程控交换机，电话，移动电话；网络：路由器，ATM交换机，收发器，调制解调器；行业：钢铁，石化，机械加工，数控机床；运输：飞机，火车，轮船，汽车；军事：雷达，电子导航；航空航天：卫星定位，监测医疗：伽马刀，CT，B超检查，微创手术；消费类电子产品：家用电器（空调，冰箱，电视，音响，摄像机，照相机，电子手表），电子玩具，各种警报器，安全系统HCH a 电子技术的发展在很大程度上反映了在组件开发中。
1904年，1947年和1958年，从电子管到半导体管再到集成电路，集成电子管应运而生，晶体管得到了成功的开发。
HCH atsin与电子管，晶体管和集成电路的比较半导体组件的发展，贝尔实验室在1947年制造了第一个晶体管，在1958年制造了集成电路，在1969年制造了LSI，在1975年制造了第一个集成电路四个晶体管，而1997年单个集成电路中有40亿个晶体管。
一些科学家预测，集成度将提高10倍/ 6年，到2015或2020年达到饱和。
学习电子技术课程应始终注意发展电子技术！hch a tsin 要记住的一些科学家！第一个晶体管的发明者（由贝尔实验室的John Bardeen，William schockley和Walter bradain发明）在1947年11月底发明了该晶体管，并于12月16日正式宣布了“晶体管”的诞生。
他获得了诺贝尔物理学奖。
1956年。
1972年，他因超导研究而获得诺贝尔物理学奖。
1958年9月12日，第一个集成电路及其发明者Ti的Jack Kilby在德州仪器公司的实验室中实现了将电子设备集成到半导体材料中的想法。
模拟电子技术基础pdf
本书是参照1977年11月全国高校工科基础电气与无线电教材会议编制的《电子技术基础》（自动化）教材的教学大纲，以及其他人提出的修改建议编写而成。
兄弟院校。
出版了《模拟电子技术基础知识》和《数字电子技术基础知识》两本书。
本课程的基础部分可用于高校自动化专业“电子技术基础”课程的两个学期。
在编写过程中，我们尽量注重分析问题和解决问题的能力的培养。
我们认为自动化专业的毕业生应该有预见能力，二次计算，三选四。
会读是指能够理解本专业典型电子设备的原理图，了解各部分的组成和工作原理；会计算是对各环节的性能进行定性或定量的分析和估算；能够选择和能在满足专业一般任务时大致选择方案和选择相关元器件和设备，通过安装调试，基本可以开发。
为了提高对电路设计的基本概念和基本方法的阅读能力，我们应该在课程中加强对基本概念和基本方法的阅读能力，其中还包括一些设计实例和一些关于实际问题的章节。
电子设备。
在处理新技术日益增多与空间有限的矛盾时，我们采取措施使学生适应上世纪80年代电子技术发展的需要，同时保证基本概念、基本原理和基本分析方法。
因此，一些由分立元件组成的单元，如调制放大器、功率放大器、门电路和触发电路的内容大大减少，而与线性集成电路和数字集成电路有关的单元也相应地增加了。
此外，小写字母（更深入的部分）、星号（其他内容）和投注（附加说明和参考资料）也用于满足不同的要求。
在总结了《模拟电子技术》的基本章节后，还附上了一个思路流程图，以帮助读者理解编写的意图和基本内容，并用粗线条勾勒出来。
）童世白、金国芬、严实、吴百春、孙家新、张乃国参加了模拟电子技术基础课程的编写。
童世白负责组织定稿。
马忠普、董红芳、杨苏兴、王汉伟、孙长岭、胡东城、游素英等参加讨论整理。
朱亚尔、蔡文华、朱占星、杨、胡二山等同志参加讨论整理。
李世新同志协助了部分绘图工作。
在对模拟电子基础技术进行梳理和确定的过程中，我们得到了来自全国60多所兄弟院校的老师们的宝贵意见。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电子技术基础pdf
模电往高大上讲，就是电子器件和电子线路及其应用的一门专业基础课。
往通俗点说就是，高中理想的二极管贴近现实，甚至长了一个“脚”，三极管诞生了，各种功率等数据嫌小，找放大电路来帮忙，还有对看不见摸不着的信号进行各种处理。
模拟电子技术以晶体管、场效应管等电子器件为基础，以单元电路、集成电路的分析和设计为主导，研究各种不同电路的结构、工作原理、参数分析及应用。
通过本课程的学习，使学生掌握模拟电路的基本原理及分析方法，深刻认识单元电路、集成电路在实际电路中的应用。
学习后，您将会做什么：
能熟练掌握阅读和分析电路图的方法，具备查阅电子器件和集成电路手册的能力，学会常用电子仪器的使用，掌握电路的设计、安装及调试方法
适用人群：
从事电子技术使用以及现场维修的技术人员。
PLC使用人员，中级或以上的电工。
课程特色：
以实际材料为例，迅速讲解相关知识，举例大量的实际电路知识，图示性强。
能使人很清晰的看懂知识点。
第一章：直流稳压电源的制作与调试（第1-12课时）
第二章：分立元件放大电路分析与调试（第12-30课时）
第三章：集成运算放大器基础及负反馈电路（第31-37课时）第四章：集成运算放大器的应用（第38-49课时）
第五章：功率放大电路（第50-58课时）
第六章：正弦波振荡电路（第59-63课时）
第七章：光电子器件及其应用（第64-68课时）
第八章：晶闸管及其应用电路（第69-76课时）。
