机器视觉下的图像处理技术探究
机器视觉下的图像处理技术探究随着科技的不断发展，机器视觉技术也越来越受到人们的重视。
尤其是在图像处理方面，机器视觉的应用越来越广泛。
本文旨在探讨机器视觉下的图像处理技术，在理论和实际应用两个方面进行探究。
一、理论方面机器视觉技术的核心是对图像的处理，因此对图像的分析和处理技术的研究显得尤为重要。
常用的图像处理技术包括图像增强、图像恢复、图像分割等，下面我们分别进行探究。
1. 图像增强图像增强技术是用来加强图像质量的一种技术。
其主要目的是从原始图像中提取出目标信息并增强其对比度和清晰度，以便更好地进行分析。
经典图像增强方法包括直方图均衡化、线性滤波、非线性滤波、小波变换等。
直方图均衡化是一种基于像素灰度分布的增强方法。
它通过调整绘制图像的灰度分布使图像具有更好的对比度和清晰度，以便更好地观察和分析溢出的信息。
直方图均衡化的优点是实现简单，但缺点是可能会导致图像噪声的增加、颜色失真等。
线性滤波和非线性滤波是基于滤波器的图像增强技术。
它们在能够消除图像中的噪声和模糊现象的同时，尽可能地保持图像的细节和纹理结构。
其中常用的线性滤波器包括均值滤波、高斯滤波和中值滤波，非线性滤波器主要包括双边滤波和小波去噪。
2. 图像恢复图像恢复技术是为了恢复受到破坏的图像或者某些变形处理后的图像。
在实际图像处理中，图像很容易因为各种原因造成噪声、失真、模糊等问题，因此需要使用图像恢复技术进行处理。
常用的图像恢复技术包括最小二乘法、Wiener滤波、Tikhonov正则化等。
最小二乘法是一种基于最小化残差平方和的优化方法。
它可以用来求解一系列线性方程，从而恢复原始图像。
Wiener滤波是一种波前恢复方法，可有效地消除图像噪声和模糊。
Tikhonov正则化是基于广义逆矩阵的优化方法，可以恢复原始图像同时还可以控制图像的平滑性。
3. 图像分割图像分割是用来将图像划分为若干个小区域，每个小区域都具有相似的性质。
图像分割往往是机器视觉中最重要和最繁琐的步骤之一。
机器视觉系统的图像处理与分析算法研究
机器视觉系统的图像处理与分析算法研究近年来，随着人工智能技术的不断发展，机器视觉系统在各个领域中起着重要的作用。
机器视觉系统能够通过获取和处理图像信息，模拟人类的视觉感知能力，实现对不同目标物体的识别、分类和追踪等功能。
在机器视觉系统中，图像处理与分析算法是其核心部分，对于系统性能的提升有着重要的影响。
在图像处理与分析算法研究中，其中一个重要的问题是图像特征提取。
图像特征提取是从原始图像数据中提取出可表征目标物体的特征信息，这些特征信息可以用来描述目标物体的形状、纹理、颜色等属性。
常用的图像特征提取算法包括边缘检测、色彩直方图和纹理特征表示等。
边缘检测是一种常用的图像处理算法，它能够将图像中的目标物体边缘提取出来，帮助我们对目标物体进行分割和识别。
色彩直方图则是一种用来描述图像色彩分布的特征，可以用来区分不同类别的目标物体。
纹理特征表示则是从图像中提取出纹理信息，用来描述物体表面的纹理特点，常用的方法包括灰度共生矩阵和Gabor滤波器。
除了图像特征提取外，图像分割和目标识别也是机器视觉系统中的重要问题。
图像分割是将图像分割为多个具有较高内聚度的区域，以实现对目标物体的准确提取。
常见的图像分割算法包括基于阈值的分割算法、基于区域的分割算法和基于边缘的分割算法。
目标识别则是在分割得到的图像区域中，对目标物体进行识别和分类。
常见的目标识别算法有模板匹配、支持向量机和深度学习等。
这些算法在图像处理与分析中发挥着重要的作用，能够帮助机器视觉系统实现对目标物体的准确识别和分类。
此外，有监督学习和无监督学习是机器视觉系统图像处理与分析中的两个重要方法。
有监督学习是指通过使用带标签的样本数据，训练模型实现对目标物体的识别和分类。
这种方法需要大量的标记样本数据，但能够获得较高的分类准确率。
无监督学习则是指从未标记的样本数据中寻找隐含的结构和模式来进行学习和分类。
这种方法不需要标记样本数据，但需要在数据集中发现规律和模式。
控制系统的机器视觉与像处理技术

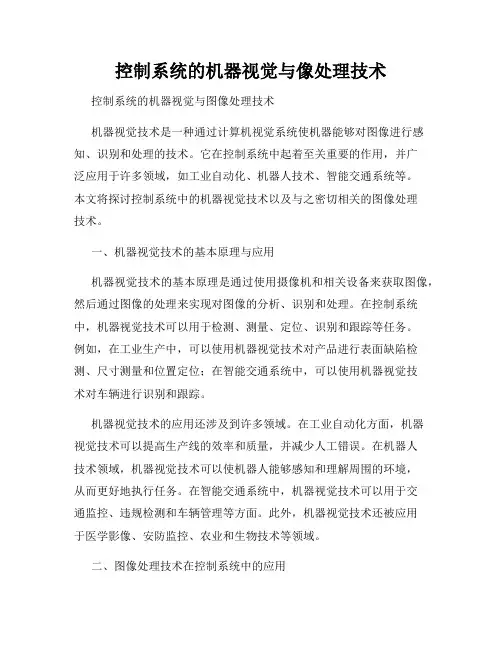

控制系统的机器视觉与像处理技术控制系统的机器视觉与图像处理技术机器视觉技术是一种通过计算机视觉系统使机器能够对图像进行感知、识别和处理的技术。
它在控制系统中起着至关重要的作用，并广泛应用于许多领域，如工业自动化、机器人技术、智能交通系统等。
本文将探讨控制系统中的机器视觉技术以及与之密切相关的图像处理技术。
一、机器视觉技术的基本原理与应用机器视觉技术的基本原理是通过使用摄像机和相关设备来获取图像，然后通过图像的处理来实现对图像的分析、识别和处理。
在控制系统中，机器视觉技术可以用于检测、测量、定位、识别和跟踪等任务。
例如，在工业生产中，可以使用机器视觉技术对产品进行表面缺陷检测、尺寸测量和位置定位；在智能交通系统中，可以使用机器视觉技术对车辆进行识别和跟踪。
机器视觉技术的应用还涉及到许多领域。
在工业自动化方面，机器视觉技术可以提高生产线的效率和质量，并减少人工错误。
在机器人技术领域，机器视觉技术可以使机器人能够感知和理解周围的环境，从而更好地执行任务。
在智能交通系统中，机器视觉技术可以用于交通监控、违规检测和车辆管理等方面。
此外，机器视觉技术还被应用于医学影像、安防监控、农业和生物技术等领域。
二、图像处理技术在控制系统中的应用图像处理技术是机器视觉技术的关键组成部分，它通过对图像进行一系列的算法和处理以提取有用的信息。
在控制系统中，图像处理技术主要用于图像的增强、分割、特征提取和目标识别等方面。
图像增强是指通过一系列的处理方法，如滤波、去噪和调整亮度对图像进行改善，以提高图像的质量和可视性。
图像分割是将图像分成不同的区域或对象的过程，在控制系统中常用于目标检测和跟踪。
特征提取是指从图像中提取出具有代表性的特征，如边缘、形状和纹理等，用于进一步的分析和处理。
目标识别是指对图像中的目标进行自动识别和分类，常用于图像检索、目标跟踪和目标定位等任务。
图像处理技术在控制系统中的应用非常广泛。
在工业自动化领域，图像处理技术可以用于产品检测、质量控制和机器视觉导航等方面。
机械工程中的机器视觉与图像处理技术
机械工程中的机器视觉与图像处理技术引言：机器视觉与图像处理技术是机械工程领域中的一个重要分支，它通过利用计算机视觉系统对图像进行处理和分析，实现对机械系统的自动检测、测量、识别和控制。
本文将介绍机器视觉与图像处理技术在机械工程中的应用以及其在制造过程中的重要性。
一、机器视觉在机械工程中的应用机器视觉技术在机械工程中有着广泛的应用。
首先，它可以用于产品质量检测。
通过对产品表面的图像进行分析，机器视觉系统可以检测出产品表面的缺陷、瑕疵以及几何形状的偏差，从而实现对产品质量的自动检测和筛选。
其次，机器视觉技术还可以用于机器人视觉导航。
通过对机器人周围环境中的图像进行处理和分析，机器视觉系统可以实现机器人的自主导航和避障，提高机器人的工作效率和安全性。
此外，机器视觉技术还可以应用于机器人的目标识别和抓取，实现机器人对复杂工件的自动抓取和操作。
二、图像处理在机械制造中的重要性图像处理技术在机械制造过程中起着重要的作用。
首先，图像处理技术可以用于机械零件的尺寸测量。
通过对零件图像进行处理和分析，可以实现对零件尺寸的自动测量和判断，提高零件加工的精度和一致性。
其次，图像处理技术还可以用于机械加工过程的实时监控。
通过对机械加工过程中的图像进行处理和分析，可以实时监测加工过程中的切削状态、工具磨损情况等，及时调整加工参数，提高加工效率和质量。
此外，图像处理技术还可以用于机械产品的外观检测。
通过对产品外观图像进行处理和分析，可以检测产品表面的缺陷、污染等问题，提高产品的外观质量。
三、机器视觉与图像处理技术的挑战与发展方向机器视觉与图像处理技术在机械工程中的应用虽然已经取得了一定的成果，但仍然面临着一些挑战。
首先，机器视觉系统对图像的处理速度要求较高，需要实时处理大量的图像数据。
因此，如何提高图像处理算法的效率和速度是一个亟待解决的问题。
其次，机器视觉系统对图像的稳定性和鲁棒性要求较高，需要能够适应不同光照条件、背景干扰等情况下的图像处理。
基于机器视觉与计算机图像处理的技术开发

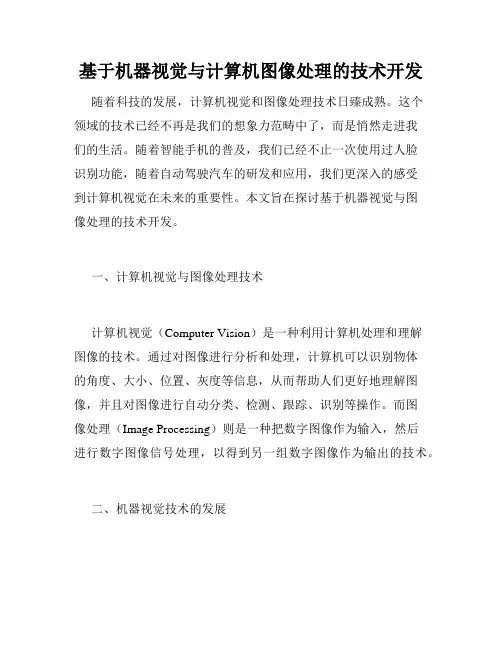

基于机器视觉与计算机图像处理的技术开发随着科技的发展，计算机视觉和图像处理技术日臻成熟。
这个领域的技术已经不再是我们的想象力范畴中了，而是悄然走进我们的生活。
随着智能手机的普及，我们已经不止一次使用过人脸识别功能，随着自动驾驶汽车的研发和应用，我们更深入的感受到计算机视觉在未来的重要性。
本文旨在探讨基于机器视觉与图像处理的技术开发。
一、计算机视觉与图像处理技术计算机视觉（Computer Vision）是一种利用计算机处理和理解图像的技术。
通过对图像进行分析和处理，计算机可以识别物体的角度、大小、位置、灰度等信息，从而帮助人们更好地理解图像，并且对图像进行自动分类、检测、跟踪、识别等操作。
而图像处理（Image Processing）则是一种把数字图像作为输入，然后进行数字图像信号处理，以得到另一组数字图像作为输出的技术。
二、机器视觉技术的发展机器视觉技术的发展与计算机技术的进步息息相关。
自1950年代以来，计算机技术的迅速发展催生了机器视觉技术的研究。
其中，最知名的代表是2001年上映的科幻电影《人工智能》。
作品中，机器视觉技术使得电影主角小男孩可以和机器人进行深入的交互。
如今，机器视觉技术已经成为人们研究的热点领域之一。
三、机器视觉在工业生产中的应用机器视觉技术被广泛应用于自动化生产中。
在工厂、工作车间、采矿工业等行业中，机器视觉技术可以更加准确的识别物品，提高了检验的效率和准确性。
工业应用包括产品外观检测、产品的尺寸、重量等检测。
在汽车工业中，自动引导和自动检测技术也得到了广泛的应用。
例如，在汽车生产线上，可以通过计算机视觉来实现自动引导来控制零部件的安装位置和精度。
四、机器视觉在医学行业中的应用机器视觉技术在医学成像领域的应用具有很大的潜力。
数字图像处理与分析技术可以帮助医生更加准确的进行诊断。
具体的应用包括医学影像分析、制作医学影像、医学图像转移和编码等。
同时，它还可以用于肿瘤恶性程度评估、心脏病分析、糖尿病的处理和诊断等作用。
机器视觉计算机像处理与识别技术
机器视觉计算机像处理与识别技术机器视觉计算机图像处理与识别技术随着科技的发展与进步，机器视觉计算机图像处理与识别技术得到了广泛的应用。
机器视觉是指通过计算机系统模拟人类的视觉系统来实现对图像和视频的处理与识别，具有广泛的应用前景。
本文将从机器视觉的定义与原理、图像处理技术、图像识别技术以及应用领域等方面进行介绍。
一、机器视觉的定义与原理机器视觉是一种以摄像机为感知器官的系统，通过对获得的图像或视频进行处理与分析，实现对目标的理解与识别。
其主要部分包括图像获取模块、图像处理模块和图像识别模块。
其中，图像获取模块主要负责采集原始图像数据，图像处理模块则是对图像进行处理与增强，使之更具有可读性和可理解性，而图像识别模块则是识别图像中的目标或特征。
机器视觉的原理主要包括图像采集、图像预处理、特征提取与匹配、目标识别与分类等步骤。
其中，图像采集是指利用摄像机从真实世界中采集图像或视频数据；图像预处理是对采集到的图像进行噪声过滤、增强对比度等处理，以减少后续步骤的计算负担；特征提取与匹配是通过对图像中的特征进行提取与描述，并与数据库中的特征进行匹配，以实现目标的识别与分类。
二、图像处理技术图像处理技术是机器视觉的核心技术之一，它包括了一系列操作和算法，用于改善图像的质量、增强图像的可读性与可理解性。
常用的图像处理技术包括滤波、边缘检测、图像增强、图像分割等。
1. 滤波滤波是图像处理中常用的一种技术，它可以通过去除图像中的噪声或者对图像进行模糊处理来改善图像质量。
常见的滤波方法有均值滤波、中值滤波、高斯滤波等。
2. 边缘检测边缘检测是对图像中的边缘进行检测与提取的技术。
常用的边缘检测算法有Sobel算子、Canny算子等。
3. 图像增强图像增强是通过对图像的亮度、对比度、颜色等方面的调整，使得图像更加清晰和易于观察的方法。
常见的图像增强方法有灰度拉伸、直方图均衡化等。
4. 图像分割图像分割是将图像进行区域划分的技术，目的是将图像中的目标与背景分离开来。
控制系统中的机器视觉与像处理技术
控制系统中的机器视觉与像处理技术控制系统中的机器视觉与图像处理技术控制系统中的机器视觉与图像处理技术在现代工业生产中扮演着重要的角色。
通过使用机器视觉技术，传感器和图像处理算法可以有效地感知和理解环境中的视觉信息，并将其转化为数字信号，从而为控制系统提供关键的反馈和决策支持。
本文将介绍控制系统中的机器视觉与图像处理技术的应用领域，以及其在工业生产中的重要性和挑战。
一、机器视觉与图像处理技术的应用领域1. 自动检测与测量：机器视觉技术可以通过对产品表面的图像分析，实现自动检测和测量。
例如，在汽车制造过程中，机器视觉系统可以检测车身表面的缺陷和尺寸偏差，从而保证产品的质量。
2. 机器人导航与定位：机器视觉可以帮助机器人实现精确的导航和定位。
通过对周围环境的图像分析，机器人可以确定自身位置，并规划合适的路径进行移动。
这在自动化仓储系统和无人驾驶车辆等领域具有广泛的应用前景。
3. 视觉引导与识别：机器视觉可以实现对目标对象的识别和跟踪。
例如，在工业生产中，机器视觉系统可以对产品进行识别和分类，从而实现自动化的生产流程。
二、控制系统中机器视觉技术的重要性1. 提高生产效率：机器视觉可以实现对产品进行自动检测和测量，避免了人工操作的误差和不稳定性，从而提高了生产效率。
此外，机器视觉技术还可以实时监测生产过程中的质量状况，及时发现问题并进行调整，保证产品质量和生产的稳定性。
2. 降低生产成本：通过引入机器视觉技术，可以减少对人力资源的需求，并降低生产成本。
机器视觉系统可以在短时间内完成大量的图像处理和分析工作，减少了人工干预的工作量，同时提高了检测的准确性。
3. 提高产品质量：机器视觉技术可以实现对产品的精确检测和测量，避免了人为因素对产品质量的影响。
通过对产品表面的缺陷和尺寸偏差进行全面的检测，可以保证产品的质量符合标准要求。
三、控制系统中机器视觉技术面临的挑战1. 复杂的环境变化：现实生产环境中存在各种复杂的光线、温度和湿度等环境变化因素，这些因素都会对机器视觉系统的性能产生影响。
机器视觉系统中的图像采集和图像处理
机器视觉系统中的图像采集和图像处理机器视觉是人工智能以及物联网的关键技术构成，近些年来我国机器视觉飞速发展，部分技术位居世界领先地位，已经形成了集底层开发、软硬件集成以及各行业应用为一体的完整产业链。
一个机器视觉系统大体分为了图像采集和图像处理两个部分，图像采集是工业相机与PC端通过图像采集卡相互链接，图像采集卡接收工业相机的模拟信号或数字信号，并将信号处理转换为适用于PC端的信息。
目前我国在图像采集卡领域发展较为成熟。
图像采集卡的相关参数采样频率（时钟、点频）MHZ：采样频率反映了采集卡处理图像的速度和能力。
在进行图像采集时，需要注意采集卡的采样频率是否满足要求行频（KHz）：每秒钟扫描多少行场（帧）频（Hz, fps）：每秒扫描多少行场（帧）分辨率：采集卡能支持的最大点阵反映了其分辨率的能力，即所能支持的相机的最大分辨率传输通道：采集卡能够同时对多个相机进行A/D转换的能力，如2通道、4通道等传输速率：指图像由采集卡到达内存的速度，一般看采集卡的总线类型。
图像格式（像素格式）：分为了黑白图像和彩色图像，黑白图像的灰度等级可分为256级，即以8位来表示；而彩色图像可由RGB(YUV)3种色彩组合而成。
图像采集卡的附加功能：触发功能、灯源控制功能、基本I/O功能、相机复位功能、时序输出功能、串口通讯功能、电源输出功能等。
图像处理是用计算机对图像进行分析，以达到所需结果的技术。
一般指数字图像处理。
其主要内容包括图像压缩，增强和复原，匹配、描述和识别3个部分。
常用的图像处理方法有：图像增强图像增强用于调整图像的对比度，突出图像中的重要细节，改善图像质量。
有目的地强调图像的整体或局部特性，将原来不清晰的图像变得清晰或强调某些感兴趣的特征，扩大图像中不同物体特征之间的差别，抑制不感兴趣的特征，使之改善图像质量、丰富信息量，加强图像判读和识别效果，满足某些特殊分析的需要。
图像变换由于图像阵列很大，直接在空间域中进行处理，涉及计算量很大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.2.2 边缘检测
将方程改写为
2 G H 1x 2 ,y H 2x 1 ,y
其中 :
H 1x 2 ,y h 1 x h 2 y H 2x 1 ,y h 2 x h 1 y
h1 K1 22ex p222
h2 Kexp222
5.2.2 边缘检测
Canny边缘检测法
➢ Canny给出了评价边缘检测性能优劣的三个指标 （1）低失误概率 （2）高定位精度 （3）对单一边缘仅有唯一响应
➢ CMOS摄像机（Complementary Metal Oxide Semiconductor）: 体积小、耗电少、价格低，在光学分辨率、感光度、信噪比 和高速成像等已超过CCD。
图像传感器
➢ 其他：飞点扫描器（Flying Point Scanner）、扫描鼓、扫 描仪、显微光密度计等。
➢ 遥感图像获取设备： 光学摄影：摄像机、多光谱摄像机等； 红外摄影：红外辐射计、红外摄像仪、多通道红外扫描仪 等；
用标准的模板来计算梯度：
10 0 - 1
01 - 1 0
- 1 0 - 1 - 1 0 - 1 - 1 0 - 1
111 000 - 1 - 1 - 1
- 1 0 1 - 2 - 1 2 - 1 0 2
121 000 - 1 - 2 - 1
（a）Roberts
（b）Prewitt
（c）Sobel
5.2.2 边缘检测
图像采集卡: 将视频图像以模拟电信号方式输出
➢ 标准视频信号：黑白视频（RS-170、 RS-330、RS343、CCIR）、复合视 频（NTSC、PALSECAM 制 式）、分量 模拟视频、S-Video等。
➢ 非标准视频信号：非标准RGB信号、线扫描信号、 逐行扫描信号。
图像采集卡的设计
① 基于PCI总线的图像采集卡的设计
本节从机器视觉测控系统的基本概念出发，综合机器 视觉测控系统原理、技术和应用进行介绍 。 典型的视觉检测系统的构成：
光源
➢ 照度要适中 ➢ 亮度要均匀 ➢ 亮度要稳定 ➢ 不应产生阴影 ➢ 照度可调
图像传感器
➢ CCD电荷耦合器件摄像机（Charge Coupled Device）:感光像 元在接收输入光后，产生电荷转移，形成输出电压。分为线 阵和面阵两种。性价比高，受到广泛应用。
-1 -1 -1 -1 8 -1 -1 -1 -1
5.2.2 边缘检测
Marr-Hildreth边缘检测算子
2Gr1412r22e2r22
此算子有无限长拖尾，在具体实现卷积时，应取一个N×N 的窗口 。同时，为了减小卷积运算的计算量，可用两个不 同带宽的高斯曲面之差（DOG）来近似 。
5.2.2 边缘检测
➢ 设n为任意方向，Gaussian函数在这个方向上的一 阶导数为：
Gn
GnG n
5.2.2 边缘检测
Canny边缘检测法
➢ 当一个像素满足以下三个条件时，则被认为是图像的 边缘点：
（1）该点的边缘强度大于沿该点梯度方向的两个相邻 像素的边缘强度；
（2）与该点梯度方向上相邻两点的方向差小于 45°； （3）以该点为中心3×3的邻域中的边缘强度极大值小
邻域平均
gx,y1 fm,n Mx,yS
一般实际情况中，考虑到运算的计算量，为3×3的模板
中值滤波法
➢ 将模板在图中漫游，并将模板中心与图中某个像素 位置重合；
➢ 读取模板下各对应像素的灰度值； ➢ 将这些灰度值从小到大排成1列； ➢ 找出这些值里排在中间的1个； ➢ 将这个中间值赋给对应模板中心位置的像素。
5.0 s0 k 1 s 1 k 8 s8
梯度算子
fx,yGx
Gy T fx
fT y
实际操作中，用下面式子取代微分：
x f x ,y f x ,y f x 1 ,y
yfx ,y fx ,y fx ,y 1
5.2.2 边缘检测
梯度算子
② 基于USB总线的图像采集卡的设计
近年来，机器视觉工作者在研究视觉测控系统硬件的 同时，也对机器视觉检测处理的共性软件进行了研究开发， 出现了很多机器视觉测控系统组态软件平台，如最 具代表性的机器视觉软件HALCON。
➢ 缺陷检测 ➢ 尺寸测量 ➢ PCB焊点检测与分类
数字图像处理技术是一门跨学科的前沿高科技，是在信号 处理、计算机科学、自动控制理论及其他应用领域基础上 发展起来的边缘学科，是认识世界、改造世界的重要手段 。目前图像处理与识别技术已应用于许多领域，成为21世 纪信息时代的一门重要的高新科学技术。
阈值的选取
Marr-Hildreth边缘检测算子
DO 1 ,2 G 2 11 e x x 2 2 p 1 2 y 2 2 12e x x 2 2 p 2 2 y 2
考虑到M-H算子的对称性，可采用分解的方法来提高运 算速度。即把一个二维滤波器分解为独立的行、列滤波 器。
基于机器视觉的测控系统、 图像处理和技术
主要内容 机器视觉测控系统 数字图像处理 图像融合技术 典型应用 HALCON
第5章 基于机器视觉的测控技术
介绍机器视觉测控系统、数字图像处理方法以及 图像信息融合术，简要介绍应用作者研制的ZMVS1300视觉智能测控系统平台研制开发自己专用视觉 测控系统方案，最后给出了作者研制的机器视觉测控 系统典型应用案例。
拉普拉斯算子
对一个连续函数，它在位置处的拉普拉斯值定义 如下：
2 f
2 f
2 f
x2 y2
5.2.2 边缘检测
拉普拉斯算子
计算函数的拉普拉斯值也可以借助各种模板实现，它要 求模板的中心像素系数应该是正的，而对应中心像素的邻 近像素的系数应是负的，且它们之和应该是零 。
0 -1 0 -1 4 -1 0 -1 0
于某个闭值。
5.2.2 边缘检测
Canny边缘检测法
➢ Canny算子的算法实现
（1）对要处理的图像I作高斯光滑，则新的图像 为 f G*，I 其次对求的方向导数
fx (G*I)x, fy (G*I)y
（2）细化M中所有的边 （3）双阈值操作
灰度阈值法
图像阈值化处理的变换函数表达式为：
gx,y 0 255ffxx,,yy T T
