UML建模工具软件StarUML从入门到精通——下载和安装及破解StarUML工具软件
免费UML建模工具推荐
Rational Rose免费UML建模工具推荐：JUDE – community如果您的开发环境中只能使用正版软件，而又因种种原因无法获得专业级的建模工具，正苦苦寻找一个好用的，免费的工具时，那么JUDE绝对值得您一试。
JUDE是一个中日合作的软件项目，有商业化的Professional版本和免费的Community版本，最大的区别是免费版的不支持UML 2.0，对于一般应用足够了。
免费UML建模工具推荐：UMLetUMLet是一个开放源代码轻量级UML建模工具。
UMLet能够让你快速建模，并且能够导出各种格式SVG, JPG, PDF and LaTeX-friendly EPS。
免费UML建模工具推荐：Argo UMLArgoUML 是一款开源的UML 建模工具，支持所有UML 1.4 的标准图形。
它可以运行在任何Java 平台上，并且支持10 种语言(地区语言而不是编程语言)。
它用Java构造，并遵守开源的BSD协议。
免费UML建模工具推荐：BOUml一个免费的UML 2工具箱，支持C++，Java以及Idl。
免费UML建模工具推荐：Visual paradigm –community为软件工程师、系统分析员、商业分析员、系统建筑师而设计的一个UML CASE工具。
中文UML建模软件Trufun Plato V3.6.01、优秀的UML支持支持绘制所有UML框图（类图、用例图、状态图、活动图、协作图、部署图，序列图）；支持UML Profile：可以用户可以定制各种语言的数据类型，构造型，以及构造型的显示图标，从而将建模环境定制为自己属性的编程语言环境。
支持语言环境的切换。
2、方便高效的集成环境全中文的使用界面美观的用户界面，类Visual 的Dockable 界面组件，强大的属性编辑器，灵活的工具箱...支持Cut, Copy, Paste；模型元素查找、定位功能。
视图的缩放、鸟瞰。
staruml模型与工作方式的组织

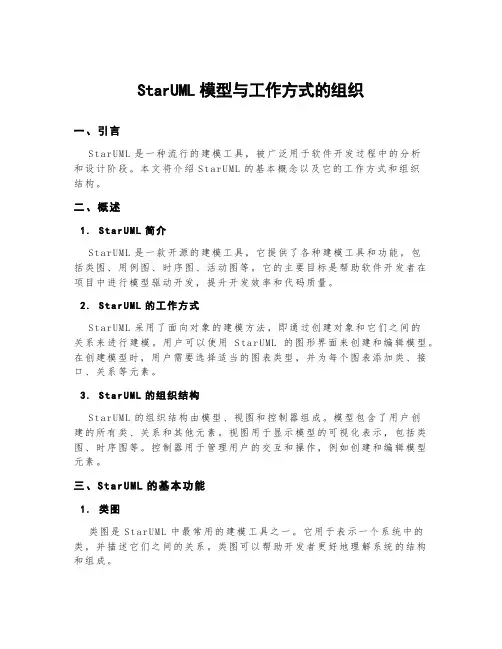

StarUML模型与工作方式的组织一、引言S t ar UM L是一种流行的建模工具，被广泛用于软件开发过程中的分析和设计阶段。
本文将介绍St ar UM L的基本概念以及它的工作方式和组织结构。
二、概述1.S t a r U M L简介S t ar UM L是一款开源的建模工具，它提供了各种建模工具和功能，包括类图、用例图、时序图、活动图等。
它的主要目标是帮助软件开发者在项目中进行模型驱动开发，提升开发效率和代码质量。
2.S t a r U M L的工作方式S t ar UM L采用了面向对象的建模方法，即通过创建对象和它们之间的关系来进行建模。
用户可以使用St ar UML的图形界面来创建和编辑模型。
在创建模型时，用户需要选择适当的图表类型，并为每个图表添加类、接口、关系等元素。
3.S t a r U M L的组织结构S t ar UM L的组织结构由模型、视图和控制器组成。
模型包含了用户创建的所有类、关系和其他元素。
视图用于显示模型的可视化表示，包括类图、时序图等。
控制器用于管理用户的交互和操作，例如创建和编辑模型元素。
三、StarUM L的基本功能1.类图类图是S ta rU M L中最常用的建模工具之一。
它用于表示一个系统中的类，并描述它们之间的关系。
类图可以帮助开发者更好地理解系统的结构和组成。
2.用例图用例图用于描述一个系统的功能需求和用户之间的交互。
它通过使用参与者和用例来表示系统中的不同功能模块和参与者之间的关系。
3.时序图时序图用于描述对象之间的交互和消息传递顺序。
它可以帮助开发者更好地理解系统的动态行为和交互流程。
4.活动图活动图用于描述系统的各种活动和处理过程，以及它们之间的顺序和关系。
它可以帮助开发者更好地理解系统的处理流程和行为逻辑。
四、使用S t a r U M L进行建模的过程1.创建模型在S ta rU ML中，用户可以创建多个模型来代表不同的系统或项目。
创建模型时，用户需要选择适当的模型类型，并为模型添加适当的元素。
类图及绘制工具StarUML
类图及绘制工具StarUMLUnified Modeling Language (UML)又称统一建模语言或标准建模语言，是始于1997年一个OMG标准，它是一个支持模型化和软件系统开发的图形化语言，为软件开发的所有阶段提供模型化和可视化支持，包括由需求分析到规格，到构造和配置。
面向对象的分析与设计(OOA&D，OOAD)方法的发展在80年代末至90年代中出现了一个高潮，而UML就是这个高潮的产物。
OMG：对象管理组织(Object Management Group)UML由3个要素构成：UML的基本构造块、支配这些构造块如何放置在一起的规则和运用于整个语言的公用机制。
UML有3种基本的构造块：事物、关系和图。
事物是对模型中最具有代表性的成分的抽象，包括结构事物，如:类（Class）、接口（Interface）、协作（Collaboration）、用例（UseCase）、主动类（ActiveClass）、组件（Component）和节点（Node）；行为事物，如交互（Interaction）、态机（Statemachine）、分组事物（包，Package）、注释事物（注解，Note）。
关系用来把事物结合在一起，包括:依赖、关联、泛化和实现关系。
UML中有九种建模的图标，即：用例图、类图、对象图、顺序图、协作图、状态图、活动图、组件图、配置图用例图Use case diagrams描述了作为一个外部的观察者的视角对系统的印象。
强调这个系统是什么而不是这个系统怎么工作。
用例图与情节紧紧相关的。
情节scenario是指当某个人与系统进行互动时发生的情况。
用例图在三个领域很有作用：1.决定特征（需求）。
当系统已经分析好并且设计成型时，新的用例产生新的需求；2.客户通讯。
使用用例图很容易表示开发者与客户之间的联系；3.产生测试用例。
一个用例的情节可能产生这些情节的一批测试用例。
类图Class diagram通过显示出系统的类以及这些类之间的关系来表示系统。
staruml_详细教程
1.6 各UML图的关系 用例图
用例图 类图
UML
类图
顺序图 需求分析
主
要
用例文档
图 之
BD
间
顺序图
的
关
系
顺序图 FD/DD
- 11 -
1. 前言
1.7 UML语法描述
是对一组具有相同属性、相同操 类 作、相同关系和相同语义的对象
的描述
对象
接口
是描述了一个类或构件的一个服 务的操作集
定义了一个交互，它是由一组共 协作 同工作以提供某种协作行为的角
事物名称
解释
UML表示
参与者(Actor)
在系统外部与系统直接交互的人或事物(如另一个计算 机系统或一些可运行的进程)。我们需要注意的是： 1.参与者是角色(role)而不是具体的人，它代表了参与者
在与系统打交道的过程中所扮演的角色。所以在系统
的实际运作中，一个实际用户可能对应系统的多个参
与者。不同的用户也可以只对应于一个参与者，从而 代表同一参与者的不同实例。
3. 类图
3.1类图概要 3.2类图中的事物及解释 3.3类图中的关系及解释 3.4类图与代码的映射 3.5类图例子 3.6习题
4. 顺序图
4.1概要 4.2顺序图中的事物及解释 4.3顺序图与用例图和类图的关系 4.4顺序图例子 4.5 练习题
5. 协作图
5.1概要 5.2协作图中的事物及解释 5.3协作图中的关系及解释
UML
-4-
1. 前言
1.3 UML事物
UML包含4种事物：构件事物 行为事物 分组事物 注释事物 1.3.1 构件事物： UML模型的静态部分，描述概念或物理元素
它包括以下几种：
跟我学UML建模工具StarUML(第10部分)——应用StarUML创建带泳道的UML活动图的创建示例
1.1跟我学UML建模工具StarUML（第10部分）——应用StarUML创建带泳道的UML活动图的创建示例1.1.1带泳道的UML活动图及实现示例1、泳道泳道可以将模型中的活动按照职责组织起来，这在许多场合下通常是很有应用价值的。
例如，可以将一个商业组织处理的所有活动组织起来。
这种分配可以通过将活动组织成用线分开的不同区域来表示。
由于它们的外观像泳池的泳道的缘故，这些区域被称作泳道。
（1）活动图中的活动可以被分成为几个区域，每个区域在图中用虚线分开，因此被叫做泳道。
（2）泳道是活动图的内容的组织单元它没有内在的语义，但可以根据建模者的意愿使用。
通常，每个泳道代表真实世界组织内的一个组织单元。
2、为什么要采用泳道------普通的活动图所存在的问题（1）首先UML活动图告诉了软件系统的分析和设计人员发生了什么，但没有告诉我们该项活动由谁来完成——参与者等方面的信息。
在程序设计中，这意味着活动图没有描述出各个活动由哪个类来完成。
而泳道解决了这一问题，并给出了明确的对象信息。
（2）在活动图中的泳道区分了其中活动的不同职责因为在带泳道的UML活动图中，每一个活动都只能明确的属于一个泳道。
3、泳道的主要作用（1）它将活动图的逻辑描述与顺序图、协作图的责任描述结合起来。
从而能够更加准确地描述活动、活动的产生者等方面的信息。
因此，带泳道的UML活动图能够更加直观地描述系统的各活动之间的逻辑关系，利于用户理解软件系统的业务逻辑和业务实现的过程。
（2）泳道可以用于建模某些复杂关系的UML活动图这时，每一个泳道可以对应于一个协同，其中活动可以由一个或多个相互连接的类的对象实现。
4、泳道的UML图示泳道用矩形框来表示，属于某个泳道的活动放在该矩形框内，将对象名放在矩形框的顶部，表示泳道中的活动由该对象负责。
由于泳道名应为对象名，既然是对象名，所以泳道名应为名词。
5、在StarUML工具软件中提供了对泳道的技术支持由于活动图的走向可以是横向的也可以是纵向的，因此在StarUML工具软件中提供有水平泳道和垂直泳道两种不同形式的泳道支持。
idea staruml 使用
idea staruml 使用以 IDEA StarUML 使用为标题，本文将介绍 IDEA StarUML 的基本功能和使用方法，帮助读者了解和掌握这一强大的建模工具。
我们来了解一下 IDEA StarUML 是什么。
IDEA StarUML 是一款基于UML（统一建模语言）的建模工具，它提供了丰富的功能和易于使用的界面，能够帮助开发人员快速设计和分析软件系统。
IDEA StarUML 支持多种UML 图表类型，包括用例图、类图、时序图、活动图等，可以满足不同阶段和需求的建模工作。
在使用IDEA StarUML 进行建模之前，我们需要先安装并配置该工具。
IDEA StarUML 支持 Windows、Mac 和 Linux 等多个操作系统平台，用户可以根据自己的需求选择合适的版本进行下载和安装。
安装完成后，我们可以启动IDEA StarUML，并在首次运行时进行一些基本的配置，如选择界面语言、设置默认工作空间等。
接下来，我们将介绍IDEA StarUML 的基本功能和使用方法。
首先，我们可以通过创建新项目来开始我们的建模工作。
在IDEA StarUML 中，一个项目可以包含多个模型，而每个模型可以包含多个图表。
我们可以选择不同的图表类型来进行建模，比如用例图可以用于描述系统的功能需求，类图可以用于描述系统的静态结构，时序图可以用于描述系统的交互行为等。
在创建图表时，我们可以给图表命名，并添加相应的元素和关系。
IDEA StarUML 提供了丰富的工具和功能，可以帮助我们对建模元素进行编辑和操作。
在图表中，我们可以添加类、接口、关联关系、继承关系等元素，并设置它们的属性和方法。
我们还可以通过拖拽和连接线条等操作来建立元素之间的关系。
在编辑元素时，IDEA StarUML 提供了直观的界面和多种工具，如属性编辑器、方法编辑器等，方便我们对元素进行详细的定义和修改。
除了基本的建模功能，IDEA StarUML 还支持一些高级功能和插件扩展。
STARCCM基础培训教程
4. 如遇到安装问题或软件故障，请及时联系技术支持或查阅 相关文档进行解决。
02
界面与基本操作
界面布局及功能介绍
主界面
包括菜单栏、工具栏、模型树、 属性窗口等，提供全面的操作功
能。
视图窗口
用于显示模型、网格、结果等，支 持多窗口布局。
输出窗口
显示计算过程中的信息、警告和错 误等。
基本操作演示
新建、打开和保存项目
06
案例实战与经验分享
案例背景介绍及问题定义
案例背景
介绍所选案例的工程背景、应用 领域和重要性。
问题定义
明确案例中要解决的关键问题， 如流动、传热、结构强度等。
使用STARCCM进行建模和求解过程演示
几何建模
展示如何在STARCCM中建立案例的 几何模型，包括导入CAD模型、修 复几何、创建流体域等。
02
该软件具备强大的前处理、求解 和后处理功能，支持多种网格类 型和物理模型，能够高效地进行 复杂流动问题的模拟与分析。
软件特点与优势
全面的物理模型库
强大的网格处理能力
STARCCM提供了丰富的物理模型库，包括 湍流模型、多相流模型、传热模型等，能 够准确模拟各种复杂流动现象。
软件支持多种网格类型，如结构化网格、 非结构化网格和混合网格，能够灵活处理 复杂几何形状和流动问题。
THANK YOU
高效并行计算能力
友好的用户界面
STARCCM具备高效的并行计算功能，能够 充分利用计算机资源，加快计算速度，提 高计算效率。
软件界面友好，操作简便，支持多种操作 系统和硬件设备，方便用户进行学习和使 用。
安装步骤及注意事项
安装步骤 1. 下载STARCCM安装包，并解压到指定目录。
Staruml使用方法特别详细
StarUML使用指南拷贝地址：/view/79ead68483d049649b6658f9.h tml第一章StarUML概述本章包含StarUML™概述，StarUML™ and UML 的简要介绍和StarUML™新特征及总体组织的纲要。
∙什么是StarUML∙主要特征∙系统需求StarUML™是支持UML (Unified Modeling Language（统一模型语言))的建模平台软件。
基于UML1.4版本，提供11种不同类型的图，而且采纳了UML2.0的表示法（notation.）。
它通过支持UML轮廓（profile）的概念积极地支持UMD(Model DrivenArchitecture（模型驱动结构）)方法。
StarUML™特点在于，用户环境可定制，功能上的高度可扩充。
运用StarUML ™，顶级领先的软件模型工具之一，可以保证您的软件项目高质量、高效率。
StarUML是什么适合用户的UML工具StarUML™提供了对用户环境最大化可定制支持，通过定制所提供一些变量，可以适应用户开发方法、项目平台及各种编程语言。
真正的UMD支持软件结构是可以延续10年甚至更长时间的重大过程。
OMG(Object Management Group（对象管理组织）)想用MDA技术创建平台独立的模型，允许平台独立的模型的需求自动获取，或者平台独立的模型生成的代码自动化。
StarUML™真正实现了UML1.4标准，而且用2.0的表示法，提供UML轮廓的观念。
允许创建平台独立的模型。
通过简要的摸版文档，用户很容易得到他们的最终产品。
高可扩充及适应性StarUML™有高度可扩充及适应能力。
为扩充功能，该工具采用了插件（Add-In）框架。
它提供访问全部的模型/原模型的功能，通过COM自动化，菜单和选项也都是可扩充的。
而且用户还可以根据他们自己的方法论来创建自己的方法和框架。
该工具还可以集成任何其他的外部工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8、开始安装StarUML工具软件
（1） 点击对话框中的“运行”按钮，将出现选择安装目录的提 示对话框，根据自己的需要选择目标目录。 （2）本示例的安装目录为默认的系统目录
（3）点击“Next”按钮继续进行安装过程
（4）点击对话框中的“Install”按钮开始拷贝和安装程序文件 的过程
（5）点击“Finish”按钮完成程序文件的安装过程
（3）下载StarUML™的扩展插件模块
（4） 当然，也可以在应用StarUML的过程中安装所需要的扩展 插件。
7、启动所下载的StarUML-v2.8.0.msi软件
（1）由于所下载的StarUML工具软件文件是MSI格式的文件，而 MSI格式文件是Windows Installer的数据包。 （2） MSI格式文件实际上是一个数据库，包含安装一种产品所 需要的信息和在很多安装情形下安装（和卸载）程序所需的指令 和数据。 （3）如何启动所下载的StarUML-v2.8.0.msi软件 直接双击所下载的StarUML-v2.8.0.msi软件文件并运行该程 序文件，就会出现和Windows应用软件安装非常相似的安装过程。 （4）启动所下载的StarUML-v2.8.0.msi软件的提示框
（2）打开文件修改validate函数中的代码
在上面的try语句代码的前面加上如下的return相关的代码 即可，而validate函数中的其它的代码不需要改变。
（3）验证License 再次打开StarUML工具软件，并打开其菜单Help->Enter License，如果出现如下的“You already have a valid license”的提示信息，表明本次的破解是成功的。
4、StarUML工具软件官方下载地址 http://staruml.io/download
在这里点击“download”，就进入下载页面。笔者下载 的是Windows系统版本，直接点击下载页面中的“Download” 按钮，将弹出保存下载文件的对话框。
5、下载和保存所需要的目标版本程序 （1）选择保存所下载的程序文件的存放目录
（5）而采用MSI安装的优势在于软件的使用者可以随时彻底删除 它们、更改安装选项。即使安装中途出现意想不到的错误，同样 可以安全地恢复到以前的状态。 因此，越来越多的软件开始使用MSI作为发行的方式了。 （6）StarUML的安装过程都比较简单，同意所提示的版权协议、 选择软件的安装位置、创建一个开始菜单文件夹等选项。
（6）卸载StarUML工具软件 如果读者不再需要StarUML工具软件，可以直接在Windows 系统的9、启动所安装的StarUML工具软 件
（1）通过点击StarUML工具软件的 快捷图标从而启动所安装的 StarUML工具软件
（2）StarUML工具软件的启动界面
由于StarUML工具软件目前为收费版本，其官方网站上有 不同的License的费用说明。
（3）点击“Evaluate”按钮可以使用评估版本（也就是试用版 本）
10、破解所下载的StarUML软件工具程序
（1）找到LicenseManagerDomain.js文件 只需要在Staruml的安装目录下找到如下的 LicenseManagerDomain.js 这个文件，该文件默认存放在安装 目录（本示例C:\Program Files\StarUML\www\license\node 目录）下。
（2）开始下载目标程序文件
（3）下载完毕后的目标软件文件
6、下载StarUML™的扩展插件模块
（1）为什么要下载StarUML™的扩展插件模块 通过下载对应的扩展插件可以进一步增强StarUML™的功能。 （2）StarUML™的扩展插件主要包括哪些模块 1）主要包括平台上的服务器模块； 2）提供了UML标准配置文件，几种方法和标准模块，提供 了序列与协作图之间的转换； 3）提供生成器模块来生成文档和代码； 4）提供Java模块以支持Java配置文件，J2SE / J2EE框架， 代码生成，逆向工程；提供C ++模块，支持C ++ profile，MFC框架，代码生成，逆向工程； 5）提供C#模块支持C#配置文件，.NET BCL框架，代码生成， 逆向工程； 6）提供XMI模块，支持XMI导入导出模型交换； 7）提供Rose模块来阅读Rational Rose File和提供 Pattern模块以支持设计模式。
下载和安装及破解StarUML工具软件
1、StarUML中文版是一款功能强大的UML建模工具
（1）软件系统分析和设计人员通过这款建模软件可以绘制各 种UML的图形，它也是支持 UML（Unified Modeling Language ，统一模型语言）的建模平台软件，并且基于UML1.4 版本。 （2）它提供有11 种不同类型的UML图（可绘制UML用例图、类 图、序列图、状态图、活动图、通信图、模块图、部署图以及 复合结构图等）。 （3）它采纳了 UML2.0 的表示法（StarUML遵守UML的语法规 则，不支持违反语法的动作）。
2、StarUML 可导出多种格式的影像文件
StarUML 支持多种格式的影像文件可导出JPG、JPEG、BMP 、EMF和WMF等格式的影像文件，方便插入到分析和设计的相关 文档中。
3、StarUML可以实现源代码和UML类图之间的转换
