轴瓦的刮削
轴瓦修刮
滑动轴承的轴瓦怎样刮研轴瓦的瓦衬一般都需要进行研刮。
轴瓦研刮的目的是为了是瓦衬形成圆的几何形状，使轴瓦与轴劲间存在锲形缝隙，以保证轴经旋转时，摩擦面间能形成锲形油膜，使轴径上升离开瓦衬，在油膜的浮力作用下运转，以减轻与瓦衬的摩擦，降低其磨损与动力的消耗，轴瓦的检查与研刮可采用着色法或干研法,大型电机长用干研法.用着色法的检查与刮研可采用着色法或干研法,大型电机长用干研法.用着色法检查时,先清扫轴瓦,检查轴瓦应无脱壳,裂纹,硬点以及密集的砂眼等缺陷.在轴颈上涂一层薄而匀的红丹或铅粉之类的显示剂。
注意不要涂的太浓，否则会影响检查工作的准确性。
因为太浓时将使一些不需要研刮的地方"染色"。
轴颈涂红丹后。
再放到轴瓦的表面上并转动两、三圈。
这样轴瓦上的凸出处将由涂料显示出来。
然后提起转轴，取出轴瓦，检查轴瓦表面上染色点的分布情况。
要求在轴瓦中心60-70度夹角内，每平方厘米有2-3点为合适，不宜过多或过少。
若不符合要求时，须再进行刮瓦，用三角刮刀先将大点刮碎，密点刮稀。
然后沿着一个方向顺次普刮一边，必要时可刮两边。
每遍之间刀痕方向应相交形成网络状、鱼鳞状。
刮完后用白布沾酒精或甲苯清洗瓦面等，重复上述步骤，直到符合要求。
1。
压铅丝检测过盈量；2。
调节好过盈量后再压铅丝检测瓦量，或用塞尺检测；3，根据检测量刮研上下瓦，刮研量各半，刮研过程严格控制刮削量，瓦口处适当放大，刮研要均匀；4。
刮好后统一刮油花；注：如果刮削水平欠佳，每刮研一次必须上轴研磨，剔除高点，保证75度的接触量。
先对轴瓦进行粗刮，将红丹油均匀的涂在轴瓦上，将轴瓦在轴上沿圆周转动数次，转动角度大于300，由于轴瓦制造误差接触点很少，此时可以对轴瓦的全长进行粗刮，这样可以大大提高刮研效率，每刮一次用金相砂纸沾上机油或煤油轻轻摩擦瓦面（注意：不可用其他粒度大的砂纸或砂布，也不能用力摩擦瓦面，因为瓦面很软，砂粒容易嵌入瓦面。
），利用刀口尺和手电筒检查轴瓦较大面积的不平处，如此反复待接触面积达到30%左右，粗刮完成。
滑动轴承(轴瓦)的刮研解读
按材料 分类
单一材料
两种材料
强度足够的材料可 以直接作成，如黄 铜，灰铸铁。
轴承衬强度不足， 故采用多材料制作。
按加工 分类
铸造
轧制
铸造工艺性好， 单件、大批生产 均可，适用于厚 壁轴承。
只适用于薄壁轴 承，具有很高的 生产率。
二、轴承的定位方法
目的：防止轴承与轴承座之间产生轴向和周向的相 对移动。
轴瓦装配
削刮轴瓦，在粗刮与细刮时要同时考虑与轴相关件的情况，如中心距偏 差、步轮齿面的接触状况等，以便使轴的位置准确。由机械加工造成的微小 积累误差，可通过刮削得到进一步的消除。较大误差，刮削是无法解决的。
b、油槽带分布在上、下轴瓦结合部位处（两侧）。如图2所示。油槽带成圆弧 楔形，瓦口结合面处向外侧深度一般在1～3mm。视轴瓦的大小，油槽带宽 度h一般为8～40mm。油槽带单边距轴瓦端面的尺寸b一般为8～25mm。上 述要求通常在图样上明确标出。油槽带的长度为轴瓦轴向长度的85％左右， 是一个能存较大量的润滑油的带状油槽，便于轴瓦与轴的润滑与冷却，油槽 带通常由机械加工而成，也有钳工手工加工的。
滑动轴承的分类
一、滑动轴承的形 式和结构
按构造分： 整体式
需从轴端安装和拆 卸，可修复性差。
剖分式 （对开式）
可以直接从轴的中 部安装和拆卸，可 修复。
按尺寸分 薄壁滑动轴承
厚壁滑动轴承
节省材料，但刚度不 足，故对轴承座孔的 加工精度要求高 。
具有足够的强度和刚 度，可降低对轴承座 孔的加工精度要求。
(2)细刮轴瓦。如图5b所示。细刮轴瓦时，上、下瓦应加垫（瓦口结合面）装配 后刮削两端轴瓦，在瓦上涂色，用轴研点。开始压紧装配时，压紧力应均匀， 轴不要压得过紧，能转动即可，随刮随撤垫，随压紧。此时也应注意不要将 瓦口刮亏了，经多次削刮后，瓦接触面斑点分布均匀、较密即可。
详解‘轴瓦刮研’关键几步
详解‘轴瓦刮研’关键几步刮瓦的核心步骤是:第一步粗刮上下瓦，第二步细刮上下瓦，第三步开侧间隙，第四步开储油槽。
在刮研椭圆瓦时要使瓦面接触点和储油槽均匀分布，使润滑油快速在瓦面上形成润滑油膜，保证齿轮组运行振动值稳定和油温正常的关键。
轴瓦由瓦体和轴承衬(表面合金)组成，滑动轴承工作时，轴瓦与轴之间要求有一层很薄的油膜起润滑作用，轴与轴瓦被润滑油分开而不发生直接接触，从而大大减小摩擦损失和轴瓦表面合金磨损，油膜还具有较强的吸振能力。
如果存在润滑不良，则轴瓦与轴之间会直接摩擦，摩擦会产生很高的温度，虽然轴瓦是由特殊的有一定耐高温合金材料制成，但发生直接摩擦产生的高温仍然会将轴瓦烧坏，轴瓦还可能由于负荷过大、高温过高、润滑油存在杂物或黏度异常等因素造成轴瓦瓦衬变形直至烧瓦。
轴瓦刮研的目的是为了瓦衬形成圆的几何形状，使轴瓦与轴颈间存在楔形缝隙，以保证轴颈旋转时，摩擦面间能形成楔形油膜，使轴颈上升离开瓦衬，在油膜的浮力作用下运转，以减轻与瓦衬的摩擦，降底其磨损与动力的消耗，从而可以通过向轴瓦供油，带走轴瓦工作时产生的热量，以冷却轴承，并且在轴瓦与轴颈间隙形成稳定的有足够承载能力的油膜，以保证液态润滑。
轴瓦的刮研是按轴瓦与轴承的配合来对轴瓦表面进行刮研加工，使其在接触角范围内贴合严密和有适当的间隙，从而达到设备中能形成良好的油膜。
1.开油槽：先用薄平錾进行初开，然后用细砂布和刮刀作用加工；2.刮接触角：用红丹粉调透平油做显示剂，涂在轴颈上，用轴瓦来回研磨10~15次。
检查轴瓦，乌金面上的红点用刮刀刮去，如此反复。
红点出现得越多又细，证明乌金接触角与轴颈就接触得好，乌金接触点应在全面积（接触角范围700~900）80%，分布均匀，每平方厘米应有1~2点以上算合格；轴瓦刮削接触角的后阶段最好置于瓦座内，盘动转子来检查轴瓦的接触点，再进行刮研，这样更符合实际。
3.刮削轴瓦的两侧间隙：用塞尺检查；4.刮削轴瓦的推力间隙：可与刮接触角同时进行。
刮轴瓦感受与总结

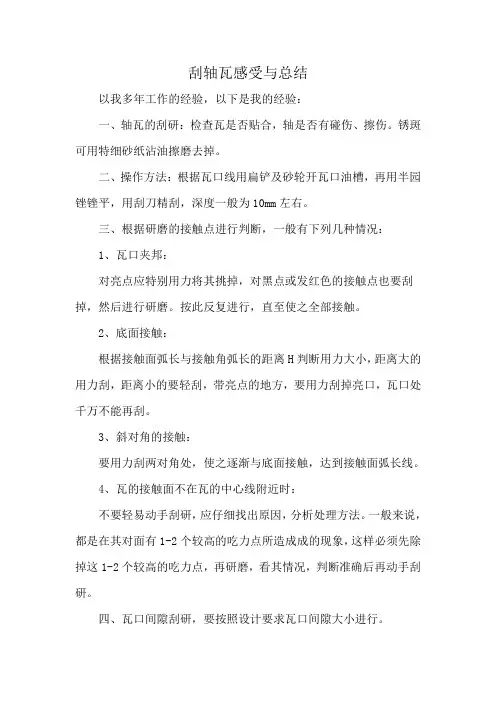

刮轴瓦感受与总结
以我多年工作的经验，以下是我的经验：
一、轴瓦的刮研：检查瓦是否贴合，轴是否有碰伤、擦伤。
锈斑可用特细砂纸沾油擦磨去掉。
二、操作方法：根据瓦口线用扁铲及砂轮开瓦口油槽，再用半园锉锉平，用刮刀精刮，深度一般为10mm左右。
三、根据研磨的接触点进行判断，一般有下列几种情况：
1、瓦口夹邦：
对亮点应特别用力将其挑掉，对黑点或发红色的接触点也要刮掉，然后进行研磨。
按此反复进行，直至使之全部接触。
2、底面接触：
根据接触面弧长与接触角弧长的距离H判断用力大小，距离大的用力刮，距离小的要轻刮，带亮点的地方，要用力刮掉亮口，瓦口处千万不能再刮。
3、斜对角的接触：
要用力刮两对角处，使之逐渐与底面接触，达到接触面弧长线。
4、瓦的接触面不在瓦的中心线附近时：
不要轻易动手刮研，应仔细找出原因，分析处理方法。
一般来说，都是在其对面有1-2个较高的吃力点所造成成的现象，这样必须先除掉这1-2个较高的吃力点，再研磨，看其情况，判断准确后再动手刮研。
四、瓦口间隙刮研，要按照设计要求瓦口间隙大小进行。
一般有两种情况：一是全面接角的瓦口间隙刮研量大，可先用半园锉瓦的上瓦口，然后陆续向下沿伸，锉后用塞尺测量间隙，根据间隙的大小，判断用锉刀还是用刮刀刮研；
二是底面接触的在瓦面底部接触角研完后，测量瓦口间隙，再进行刮研。
轴瓦的刮研
剖分式滑动轴承安装摘要：对矿山大型设备剖分式滑动轴承安装、安装间隙的调整厦润滑原理作了详细的介绍，对矿山设备的安装使用具有一定的借鉴作用。
关键词：矿山设备滑动轴承安装使用剖分式滑动轴承又称对开式滑动轴承，由轴承器、轴承座、对开轴瓦、垫片、螺栓等组成，新桥硫铁矿选矿厂有5台2700×3600型球磨机、2台2100×3600型棒磨机、5台400kW同步电机均使用剖分式滑动轴承。
了解该形式轴承结构、润滑原理及安装工艺，对矿山这些大型设备的维护、保养是一项重要的工作。
1 润滑原理这种轴承润滑形成大致有3个过程，轴静止时由于自身重量而处于最低位置，润滑油被轴颈挤出，轴承与轴颈侧面之间形成楔型油隙，当轴颈旋转时，由于油的粘性在金属表面附着力，油层随轴一起旋转，油层经过楔形油隙时，由于分子受到挤压和本身动能，对轴产生压力将轴向上抬起，当达到一定速度时，油对轴压力增大，轴与轴承表面完全被油膜隔开，从而形成了液体动压润滑。
形成液体动压润滑的条件是：① 轴颈与轴承配合后应有一定间隙，一般等于颈直径的1／1000~3／1000；② 轴颈必须有一定的线速度，以建立足够的油楔压力；③ 两工作面间必须连续充满一定粘度润滑油。
2 剖分式滑动轴承安装(1)轴承座安装。
对开轴瓦、轴承座、轴承盖安装时应使轴瓦背与轴承座孔接触良好，如不符台要求应以轴承座孔为基准刮厚壁轴瓦，轴瓦剖分面应比轴承座剖分面高出△h，一般△ h= 0．O5～ 0．Im m 。
(2)轴承表面与轴承座之间接触面积，上瓦不得小于40 ，下瓦不得小于50 ，并且要求接触面积均匀，不允许下瓦底部与两侧出现间隙，一旦下瓦两侧有间隙，使轴瓦承受到压强增大，就导致很快磨损。
轴瓦和轴承座之间的接触斑点应为1～2点／cm ，过少会导致轴瓦加剧磨损变形破裂。
(3)轴承与轴颈安装。
安装轴承时，必须注意轴瓦与轴颈间接触角和接触点。
轴瓦与轴颈之间的接触面所对应圆心角称为接触角，此角过大影响润滑油膜的形成，破坏润滑效果，使轴瓦很快磨损；过小会增加轴瓦压强，也会使轴瓦加剧磨损。
轴瓦的刮研工艺

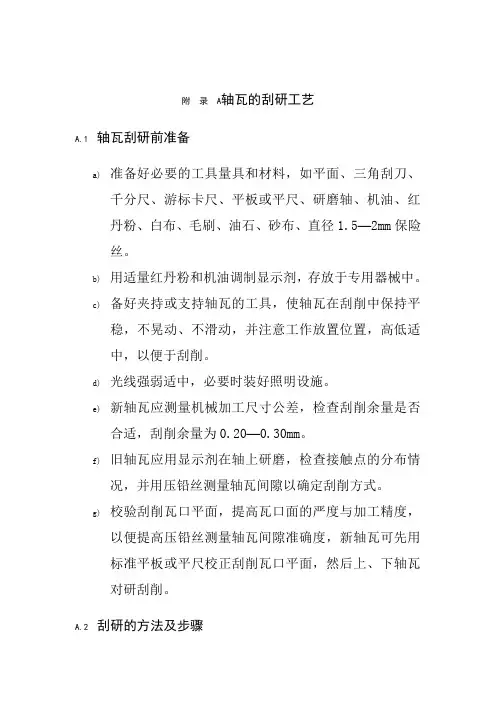

附录A轴瓦的刮研工艺A.1 轴瓦刮研前准备a)准备好必要的工具量具和材料，如平面、三角刮刀、千分尺、游标卡尺、平板或平尺、研磨轴、机油、红丹粉、白布、毛刷、油石、砂布、直径1.5—2mm保险丝。
b)用适量红丹粉和机油调制显示剂，存放于专用器械中。
c)备好夹持或支持轴瓦的工具，使轴瓦在刮削中保持平稳，不晃动、不滑动，并注意工作放置位置，高低适中，以便于刮削。
d)光线强弱适中，必要时装好照明设施。
e)新轴瓦应测量机械加工尺寸公差，检查刮削余量是否合适，刮削余量为0.20—0.30mm。
f)旧轴瓦应用显示剂在轴上研磨，检查接触点的分布情况，并用压铅丝测量轴瓦间隙以确定刮削方式。
g)校验刮削瓦口平面，提高瓦口面的严度与加工精度，以便提高压铅丝测量轴瓦间隙准确度，新轴瓦可先用标准平板或平尺校正刮削瓦口平面，然后上、下轴瓦对研刮削。
A.2 刮研的方法及步骤h)检查轴瓦与轴颈配合情况，将轴瓦内表面和轴颈擦干净，在轴颈上涂薄薄一层显示剂，然后把轴瓦和放在轴颈外，用手压住轴瓦，同时周向对轴颈做往复滑动数次后，取下轴瓦，查看瓦面，此时瓦表面有红点、黑点、有的地方呈亮光，无显示剂地方表明轴瓦与轴颈没接触间隙较大，红点表明二得虽无接触，但间隙较小，黑点表明它比红点高，轴瓦与轴略有接触，亮点处表明接触最重，即最高点。
i)根据研磨情况刮削轴瓦，刮削是针对瓦面上的亮点、黑点及红点，无显示剂处无须刮研，对亮点下刀要重而不僵，刮下的乌金厚且呈片状，对黑点下刀要轻，刮下的乌金片薄且细长，对红点则轻轻刮挑，挑下的乌金薄且小，刮刀的刀痕下一遍要与上一遍呈交叉状态，形成网状，使轴瓦运行时润滑油流动不倾向一方，这就完成了轴瓦的第一次刮削。
j)重复上术（1）、（2）过程，直到轴瓦的瓦面符合要求为止。
A.3 轴瓦的刮研质量标准k)在轴瓦与轴颈的接触角以60—90°为宜，且接触角边缘沿其接触点应有过渡痕迹。
l)两侧间隙均匀呈楔形。
m)在允许接触范围内，接触点大小一致，沿轴线均匀分布，达2—3点。
三角刮刀刮轴瓦的正确方法
三角刮刀刮轴瓦的正确方法
使用三角刮刀刮轴瓦的正确方法如下：
1. 准备工作：清洁工作区域和轴瓦表面，确保没有任何杂物和污物。
备好所需要的工具，包括三角刮刀、油润滑剂和清洁布。
2. 将轴瓦从机器或装置中取出，并放置在一个坚固的表面上，确保轴瓦稳定。
3. 使用三角刮刀的平面部分，平稳地将刀片沿着轴瓦的表面刮去旧的涂层。
注意要使用适当的角度和力度，以确保彻底刮除旧涂层，但不损伤轴瓦的表面。
4. 刮除旧涂层后，使用清洁布或棉球沾上少量清洁剂，轻轻擦拭轴瓦表面，以去除任何残留的脏污和油渍。
避免使用过多的清洁剂，以免残留物损坏新的涂层。
5. 在清洁和干燥的轴瓦表面上薄薄地涂抹一层润滑剂。
确保润滑剂均匀分布，并覆盖整个轴瓦表面。
6. 使用三角刮刀的尖端部分，将新的涂层均匀地涂抹在轴瓦表面上。
也可以使用刮刀的平面部分轻轻地压平涂层，以确保其均匀和平整。
7. 涂抹完新涂层后，用清洁布或棉球轻轻擦拭轴瓦的边缘，以确保涂层不会滴落到其他部件上。
8. 完成涂层后，将轴瓦放回机器或装置中，并进行必要的调整和修复。
确保轴瓦正确安装，并能够顺畅地运转。
注意事项：
- 在刮除旧涂层和涂抹新涂层时，要注意保持稳定和平稳的手势，以避免损坏轴瓦表面。
- 使用适当的工具和材料进行轴瓦涂层维护，以确保最佳的性能和持久性。
- 确保在涂抹新的涂层之前，轴瓦表面完全干燥和清洁，以确保新涂层能够牢牢地附着在其上。
轴瓦出现轴向划痕的原因
轴瓦出现轴向划痕的原因一、问题描述轴瓦是机械系统中重要的部件，主要用于支撑和润滑轴，以减少摩擦和磨损。
然而，在实际使用过程中，轴瓦常常会出现轴向划痕的问题，这些问题不仅会影响轴瓦的使用寿命，还可能对整个机械系统造成影响。
因此，了解轴瓦出现轴向划痕的原因至关重要。
二、原因分析1. 润滑问题润滑系统是保证轴瓦正常运转的重要环节。
如果润滑油的质量差、油量不足或润滑油的粘度不适当，都可能导致轴瓦表面润滑不良，使金属直接接触，从而产生轴向划痕。
2. 异物侵入在机械运转过程中，灰尘、金属屑等异物可能会进入轴瓦间隙，附着在轴瓦表面上。
当轴运转时，这些异物会划伤轴瓦表面，形成轴向划痕。
3. 轴的表面粗糙度轴的表面粗糙度对轴瓦的磨损有很大影响。
如果轴的表面粗糙度过高，会增加摩擦力和磨损，导致轴瓦表面出现轴向划痕。
4. 安装不当安装过程中，如果轴瓦与轴的配合不当，如配合过紧或过松，都可能导致轴瓦在使用过程中出现轴向划痕。
5. 操作不当操作人员在操作过程中，如果操作不当，如超速、超载等，会使轴承受过大的载荷和冲击，从而导致轴瓦表面出现轴向划痕。
三、预防措施1. 保证润滑系统的正常运转，定期检查润滑油的质量和油量，以及润滑油的粘度是否适当。
2. 保持机械系统的密封性，防止灰尘、金属屑等异物的侵入。
3. 对轴的表面进行适当的加工和处理，降低其表面粗糙度，以减少摩擦和磨损。
4. 在安装过程中，要严格按照安装要求进行操作，确保轴瓦与轴的配合适当。
5. 加强操作人员的培训和管理，规范操作人员的操作行为，避免因操作不当而造成对轴瓦的损伤。
四、修复方法1. 对于轻微的轴向划痕，可以采用局部修复的方法，如涂覆耐磨材料、电镀等。
这些方法可以有效地修复划痕，提高轴瓦的使用寿命。
2. 对于严重的轴向划痕，可能需要更换轴瓦或对整个机械系统进行维修。
在更换轴瓦时，应选择质量优良、性能稳定的品牌和型号，以保证机械系统的稳定性和可靠性。
五、总结轴瓦出现轴向划痕是一个常见的问题，其原因是多方面的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剖分式滑动轴承的装配（轴瓦装配）剖分式向心滑动轴承，主要用在重载大中型机器上，如冶金矿山机械，大型发电机，球磨机，活塞式压缩机及运输车辆等。
其材料主要为巴氏合金，少数情况下采用铜基轴承合金。
在装配时，一般都采用刮削的方法来达到其精度要求，保证其使用性能。
因此，刮削的质量对机器的运转至关重要。
削刮质量不好，机器在试车时就会很容易地在极短的时间内是轴瓦由局部粘损而达到大部分粘损，直至轴被粘着咬死，轴瓦损坏不能使用。
所以在刮削轴瓦时都由技术经验丰富的钳工操作。
下面详细介绍泵房式滑动轴承（轴瓦）的装配要求及削刮轴瓦的方法。
1、轴瓦与瓦座和瓦盖的接触要求
（1）受力轴瓦。
受力轴瓦的瓦背与瓦座的接触面积应大于70％，而且分布均匀，其接触范围角ａ应大于150 °，其余允许有间隙部分的间隙ｂ不大于。
如图1所示。
（2）不受力轴瓦与瓦盖的接触面积应大于60％，而且分布均匀，其接触范围角ａ应大于120°，允许有间隙部位的间隙量ｂ，应不大于。
如图1所示。
图一轴瓦与瓦座、瓦盖的接触要求
（3）如达不到上述要求，应以瓦座与瓦盖为基准，用着色法，涂以红丹粉检查接触情况，用细锉锉削瓦背进行修研，直到达到要求为止。
接触斑点达到每25mm23～4点即可。
（4）轴瓦与瓦座、瓦盖装配时，固定滑动轴承的固定销（或螺钉）端头应埋入轴承体内2～3mm，两半瓦合缝处垫片应与瓦口面的形状相同，其宽度应小于轴承内侧1mm，垫片应平整无棱刺，瓦口两端垫片厚度应一致。
瓦座、瓦盖的连接螺栓应紧固而受力均匀。
所有件应清洗干净。
2、轴瓦刮削面使用性能要求的几大要素
（1）接触范围角ａ与接触面、接触斑点要求。
轴瓦的接触范围角ａ与接触面要求见表1。
表1轴瓦的接触范围角ａ与接触面要求
图示名
称
通用技
术要求
重载及
其它要求
接触面要求
如下图接触面积要求分布均
匀
轴瓦上瓦下瓦上瓦下瓦
ａ120°120°90°90°
在特殊情况下，接触范围角ａ也有要求为60°的。
对于接触范围角ａ的大小和接触斑点要求，通常由图样明确地给出。
如无标注，也无技术文件要求的，可通用技术标准规定执行。
（参照表1）轴瓦的接触斑点要求，可参照表2中数值要求，对轴瓦进行刮削和检验。
表2滑动轴承的研点数
（2）油线与瓦口油槽带
a、半开式滑动轴承，都是采用强力润滑，油槽一般都开在不受力的上瓦上（上瓦受力较小）。
截面为半圆弧形，沿上瓦内周180°分布，由机械加工而成。
油槽中间位置与上瓦中心位置的油孔相通，两端连接瓦口油槽带，由于上瓦有间隙量存在，润滑油很容易进入上瓦面与轴上，其主要作用是能将润滑油畅通地注入轴瓦内侧（径向）的瓦口油槽带。
b、油槽带分布在上、下轴瓦结合部位处（两侧）。
如图2所示。
油槽带成圆弧楔形，瓦口结合面处向外侧深度一般在1～3mm。
视轴瓦的大小，油槽带宽度h一般为8～40mm。
油槽带单边距轴瓦端面的尺寸b一般为8～25mm。
上述要求通常在图样上明确标出。
油槽带的长度为轴瓦轴向长度的85％左右，是一个能存较大量的润滑油的带状油槽，便于轴
瓦与轴的润滑与冷却，油槽带通常由机械加工而成，也有钳工手工加工的。
图二轴瓦的油槽带与润滑油楔分布（3）润滑油楔。
润滑油楔位于接触范围角ａ值之内油槽带与轴瓦的连接处，由手工刮削而成（俗称刮瓦口）。
其主要作用有两个，一是存油冷却轴瓦与轴，二是利用其圆弧楔角，在轴旋转的带动下，将润滑油，由轴向宽度的面，连接不断地吸向承载部分，使轴瓦与轴有充分良好的润滑。
润滑油楔部分是由两段不规则的圆弧组成的一个圆弧楔角，它将油槽带和轴瓦工作接触面光滑地连接起来，其形状如图3所示。
与油槽带连接部分要刮得多一些，并将油槽带连接处加工棱角刮掉，在润滑楔角中部至接触面过渡处，刮成圆弧楔角形。
图中ｂ的尺寸为油槽带与润滑楔角连接处尺寸，视轴瓦的大小，一般在～之间。
刮削润滑楔角，要在轴瓦精刮基本结束时进行，不易提前刮削。
图三润滑楔角示意图
（4）轴瓦的顶间隙与侧间隙
a、轴瓦的顶间隙，在图样无规定时，根据经验可取轴直径的1‰～2‰，应按转速。
载荷和润滑油粘度在这个范围内选择。
对高质量。
高精度加工的轴颈，其值可降到5/10000。
b、侧间隙在图样上无规定时，每面为顶间隙的1/2。
侧间隙需根据需要刮削出来。
但在刮削轴瓦时不可留侧间隙，因刮轴瓦时，需确定轴在180°范围内的正确位置，此时需有侧间隙的部位应暂时作为轴的定位用，要在轴瓦基本刮削完毕时，将侧间隙轻轻刮出。
侧隙部位由瓦口的结合面处延伸到规定的工作接触角度区，轴向与油槽带、润滑楔角相接，此部位是不应与轴有接触的，刮削时应注意这点。
留侧隙的目的，是为了散失热量，润滑油由此流出一部分并将热量带走。
侧隙不可开得过大，这样会使润滑油大量地从侧隙流走而减少轴与轴瓦所需用的润滑油量，这点应特别注意。
侧隙
如图4所示，最宽处b为瓦口计划面处，尺寸为规定侧间隙的最大值。
侧隙与瓦口平面处的尖角应倒角，视轴瓦大小，一般为1×45°～3×45°。
侧隙基本上是由两段不规则的圆弧组成的。
图四侧间隙示意图
3、分式轴瓦的刮削过程
（1）粗刮轴瓦。
如图5 a所示
图5剖分式滑动轴承（轴瓦）的刮削
a上、下瓦的机械加工刀痕轻刮一遍，要求瓦面应全部刮到，刮削均匀，将加工痕迹刮掉。
b轴上涂色，与上瓦、下瓦研点粗刮几遍，然后将上、下瓦分别镶入瓦座与瓦盖上，瓦上涂色，用轴研点粗刮，待接触面积与研点分布均匀后，可转入细刮。
粗刮时应注意，不可将瓦口部分刮亏了，要求180°范围全面接触。
(2)细刮轴瓦。
如图5b所示。
细刮轴瓦时，上、下瓦应加垫（瓦口结合面）装配后刮削两端轴瓦，在瓦上涂色，用轴研点。
开始压紧装配时，压紧力应均匀，轴不要压得过紧，能转动即可，随刮随撤垫，随压紧。
此时也应注意不要将瓦口刮亏了，经多次削刮后，瓦接触面斑点分布均匀、较密即可。
（3）精刮轴瓦。
如图5c所示。
加精刮的目的是要将接触斑点及接触面积刮削达到图样规定的要求，研点方法与粗刮相同，点子由大到小，由深到浅，由疏到密，大的点子在削刮过程中，可用刮刀破开变成密集的小点子，经过多次削刮，逐渐刮至要求为止。
在精刮将要结束时，将润滑油楔（开瓦口）、侧间隙刮削出来，使其达到轴瓦的使用性能，这一点非常重要。
削刮轴瓦，在粗刮与细刮时要同时考虑与轴相关件的情况，如中心距偏差、步轮齿面的接触状况等，以便使轴的位置准确。
由机械加工造成的微小积累误差，可通过刮削得到进一步的消除。
较大误差，刮削是无法解决的。
