ProEngineer产品设计样题
ProENGINEER模拟考试真题

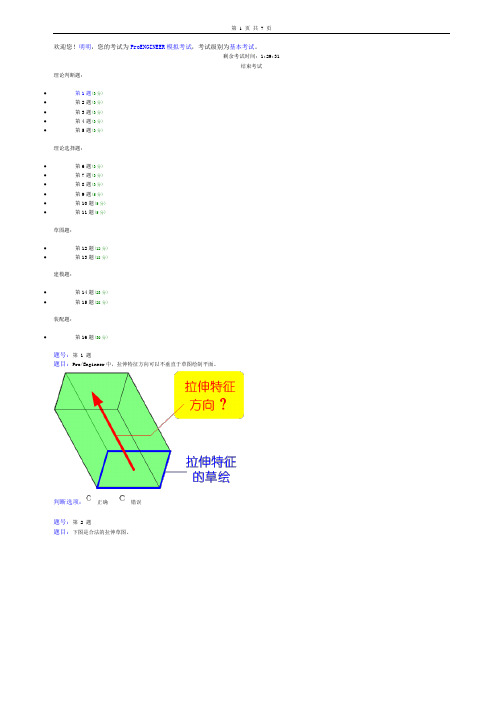

欢迎您！明明，您的考试为ProENGINEER模拟考试，考试级别为基本考试。
剩余考试时间：1:29:31结束考试理论判断题：∙第1题(3分)∙第2题(3分)∙第3题(3分)∙第4题(3分)∙第5题(3分)理论选择题：∙第6题(3分)∙第7题(3分)∙第8题(3分)∙第9题(5分)∙第10题(5分)∙第11题(5分)草图题：∙第12题(12分)∙第13题(18分)建模题：∙第14题(23分)∙第15题(28分)装配题：∙第16题(30分)题号：第 1 题题目：Pro/Engineer中，拉伸特征方向可以不垂直于草图绘制平面。
判断选项：正确错误题号：第 2 题题目：下图是合法的拉伸草图。
判断选项：正确错误题号：第 3 题题目：下图是合法的拉伸草图。
判断选项：正确错误题号：第 4 题题目：在阵列中采用“相同”模式，不能生成下图所示超出阵列依托实体之外的阵列实例。
判断选项：正确错误题号：第 5 题题目：下图中三个线框图之间采用的投影方式为为第一视角方式。
判断选项：正确错误题号：第 6 题题目：在下面的草图轮廓中，只有哪张能正常实现实体形式的拉伸特征。
答案选项：DCBA题号：第 7 题题目：下面针对工作目录的描述，正确的是：答案选项：工作目录只与装配有关，所有与装配相关的零件都需要放在工作目录当中；工作目录是由windows自动设定的，不是由Pro/Engineer进行设定；工作目录在安装时进行设定，如果需要变动，必须变更注册表，操作比较繁琐，设置时仔细规划；工作目录是针对当前Pro/Engineer文件检索和保存的缺省文件夹；题号：第 8 题题目：关于平行混合的描述，错误的是：答案选项：平行混合的各个轮廓都是独立绘制的草图，而且都必须位于相互平行的基准面上；分断轮廓可以增加轮廓节点数；合并顶点可以减少轮廓节点数；平行混合的各个轮廓中必须有相同的节点数；题号：第 9 题题目：在下面的草图轮廓中，哪个无法用于生成拉伸特征。
ProENGINEER+Wildfire 5.0应用与实例教程-习题答案

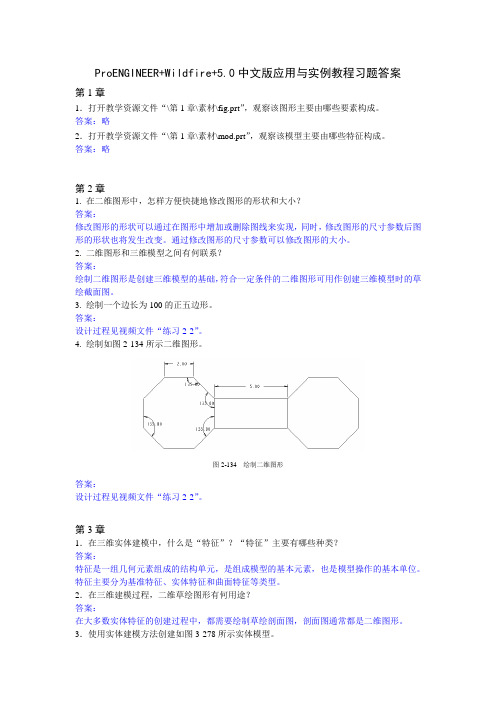

ProENGINEER+Wildfire+5.0中文版应用与实例教程习题答案第1章1．打开教学资源文件“\第1章\素材\fig.prt”，观察该图形主要由哪些要素构成。
答案：略2．打开教学资源文件“\第1章\素材\mod.prt”，观察该模型主要由哪些特征构成。
答案：略第2章1. 在二维图形中，怎样方便快捷地修改图形的形状和大小？答案：修改图形的形状可以通过在图形中增加或删除图线来实现，同时，修改图形的尺寸参数后图形的形状也将发生改变。
通过修改图形的尺寸参数可以修改图形的大小。
2. 二维图形和三维模型之间有何联系？答案：绘制二维图形是创建三维模型的基础，符合一定条件的二维图形可用作创建三维模型时的草绘截面图。
3. 绘制一个边长为100的正五边形。
答案：设计过程见视频文件“练习2-2”。
4. 绘制如图2-134所示二维图形。
图2-134 绘制二维图形答案：设计过程见视频文件“练习2-2”。
第3章1．在三维实体建模中，什么是“特征”？“特征”主要有哪些种类？答案：特征是一组几何元素组成的结构单元，是组成模型的基本元素，也是模型操作的基本单位。
特征主要分为基准特征、实体特征和曲面特征等类型。
2．在三维建模过程，二维草绘图形有何用途？答案：在大多数实体特征的创建过程中，都需要绘制草绘剖面图，剖面图通常都是二维图形。
3．使用实体建模方法创建如图3-278所示实体模型。
答案：设计过程见视频文件“练习3-3”。
4．使用实体建模方法创建如图3-279所示实体模型。
答案：设计过程见视频文件“练习3-4”。
图3-278 实体模型（1）图3-279 实体模型（2）第4章1．简要说明参数化建模的一般原理。
答案：参数化建模的基本任务是床架参数化模型。
参数化模型中包含一定的参数与关系，这些参数和关系可以为模型添加特殊的约束条件。
修改参数的具体数值，可以在保持模型主要结构不变的情况下，调整其形状和大小。
2. 使用特征阵列的方法创建如图4-151所示的模型。
PROE工程师考试样题1
多选31:建立分型面的常用方法有哪些？A:使用曲面创建与编辑工具构建B:使用着色功能C:使用侧面影像曲线产生裙边特征D:骨架折弯答案:ABC32:特征间建立父子关系的方法有哪些？A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC33:图示图形可作为什么的截面图形？A:[拉伸]薄板伸出项B:[旋转]实体伸出项C:[拉伸]曲面D:[草绘]曲线答案:ACD34:利用哪些阵列所建立的特征可以超过放置平面？A:一般B:相同C:变化D:圆形答案:AC35:为了成功建立分模曲面，必须满足什么？A:分模曲面必须与工件或模具体积块完全相交以期能形成分割B:分模曲面不能自我相交C:分模曲面必须连续并相切D:以上都不正确答案:AB36:以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法？A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积C:建立相应的实体特征然后切割D:NC后置处理答案:BC37:边界曲面有哪三种类型？A:扭曲曲面B:混合曲面C:圆锥曲面D:N侧曲面答案:BCD38:以下述说正确的有哪些？A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时，可对偏距输入负值C:爆炸图只能由系统自动定义，不可以人工定义D:可以在装配环境下创建零部件答案:BD 39:曲面中下列说法正确的是哪些？A:曲面中黄色线是边界线B:曲面中黄色线是棱线C:面中紫色线是棱线D:棱线间可以放置倒圆角特征答案:ACD40:约束 = 可用来指定什么？A:相同半B:相同长度C:相同角度D:相同曲率答案:ABD41:按圆角半径定义方式分，简单倒圆角包括哪些类型？A:常数B:可变的C:完全圆角D:通过曲线答案:ABCD42:创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图答案:BC 43:对曲面进行延拓后产生的曲面部分有哪些类型？A:相同曲面B:近似曲面（齿形曲面）C:延拓方向（直平面）D:相切曲面答案:ABCD 44:在可变截面扫描特征中，截面按照设计意图变化，通常通过以下哪些方法实现？A:顺应轨迹扫描B:截面受X向量轨迹影响C:使用关系式搭配trajpar参数控制截面参数变化D:使用关系搭配基准图形控制截面参数变化答案:ABCD45:装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD 46ro/E软件的基本特性是什么？A:3-D实体建模B:基于特征C:参数化设计D:单一数据库答案:ABCD47:以下关系式格式有效的是哪些？AENGTH=2*WIDTHB:d2 =tan60C=W*50%D:d1=50*trajpar+50答案:ABD48:基准点的用途有哪些？A:作为建立其它基准特征的参考点B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案:ABCD49:对于曲面创建中的[封闭终点]与[开放终点]述说正确的是哪些？A:拉伸、旋转、扫描、混合特征中都能出现此选项B:选择封闭终点时，截面图形应封闭C:选择封闭终点时，截面图形不能封闭D:扫描曲面中，封闭终点时，扫描轨迹应封闭答案:AB50:以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法？A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积块C:建立相应的实体特征然后切割D:NC后置处理答案:BC判断题51:在文件菜单中，保存副本与文件备份是没区别的，只有拭除文件与删除文件有区别。
proe理论试题及答案
proe理论试题及答案Pro/ENGINEER（ProE）理论试题及答案一、单选题1. Pro/ENGINEER是由哪家公司开发的？- A. Autodesk- B. PTC（参数技术公司）- C. Adobe- D. SolidWorks答案：B2. 在Pro/ENGINEER中，以下哪个特征不是草绘环境中的基本几何图形？- A. 圆- B. 矩形- C. 多边形- D. 螺旋线答案：D3. Pro/ENGINEER中的“关系”是指什么？- A. 零件之间的关系- B. 特征之间的关系- C. 零件与装配之间的关系- D. 所有上述选项答案：B4. 在Pro/ENGINEER中，如何复制一个已存在的特征？- A. 使用“复制”命令- B. 使用“镜像”命令- C. 使用“阵列”命令- D. 使用“重复”命令答案：A5. Pro/ENGINEER中的“族表”是什么？- A. 一系列尺寸的表格- B. 一系列特征的表格- C. 一系列零件的表格- D. 一系列关系的表格答案：A二、多选题6. 在Pro/ENGINEER中，以下哪些操作可以修改零件尺寸？ - A. 直接修改草绘中的尺寸- B. 使用“修改”菜单中的“尺寸”选项- C. 使用“属性”面板修改尺寸- D. 使用“关系”面板修改尺寸答案：A, B7. Pro/ENGINEER支持哪些类型的装配？- A. 固定装配- B. 移动装配- C. 动态装配- D. 所有上述选项答案：A, C8. 在Pro/ENGINEER中，以下哪些特征可以添加到零件中？- A. 孔- B. 倒角- C. 圆角- D. 所有上述选项答案：D三、判断题9. Pro/ENGINEER中的“参数化设计”是指设计过程中所有特征的尺寸都是固定的，不能更改。
- 答案：错误10. Pro/ENGINEER中的“族表”可以用来创建一系列尺寸略有不同的零件。
- 答案：正确四、简答题11. 简述Pro/ENGINEER中的“父子关系”。
ProENGINEER中文野火版 5.0 机械设计应用教程最新精品习题集03
零件设计练习（初级）
零件设计练习1-29
参考如下图所示的零件图片完成零件设计（所有尺寸自拟，注意结构的相似性）。
Pro/E5.0中文野火版机械设计应用教程
零件设计练习（初级）
零件设计练习1-30
参考如下图所示的零件图片完成零件设计（所有尺寸自拟，注意结构的相似性）。
Pro/E5.0中文野火版机械设计应用教程
零件设计练习（初级）
零件设计练习1-27
参考如下图所示的零件图片完成零件设计（所有尺寸自拟，注意结构的相似性）。
Pro/E5.0中文野火版机械设计应用教程
零件设计练习（初级）
零件设计练习1-28
参考如下图所示的零件图片完成零件设计（所有尺寸自拟，注意结构的相似性）。
Pro/E5.0中文野火版机械设计应用教程
零件设计练习（初级）
零件设计练习1-3
参考如下图所示的零件图片完成零件设计（所有尺寸自拟，注意结构的相似性）。
Pro/E5.0中文野火版机械设计应用教程
零件设计练习（初级）
零件设计练习1-4
参考如下图所示的零件图片完成零件设计（所有尺寸自拟，注意结构的相似性）。
Pro/E5.0中文野火版机械设计应用教程
零件设计练习（初级）
零件设计练习1-23
参考如下图所示的零件图片完成零件设计（所有尺寸自拟，注意结构的相似性）。
Pro/E5.0中文野火版机械设计应用教程
零件设计练习（初级）
零件设计练习1-24
参考如下图所示的零件图片完成零件设计（所有尺寸自拟，注意结构的相似性）。
Pro/E5.0中文野火版机械设计应用教程
零件设计练习（初级）
零件设计练习1-13
Pro、ENGINEER认证考试试卷(doc 7页)(正式版)

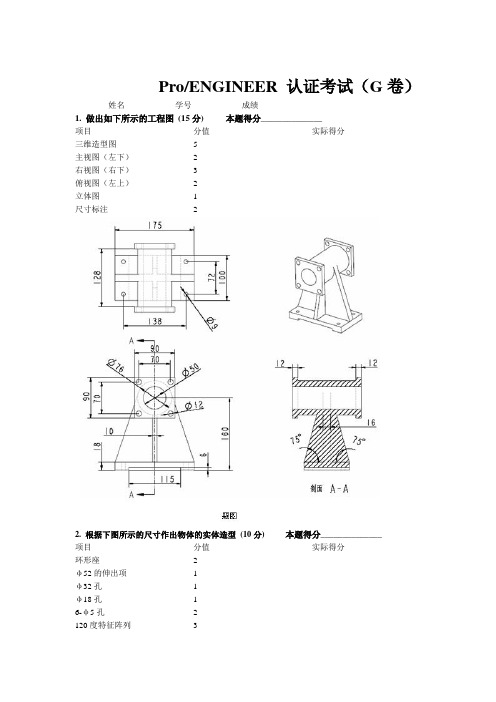

Pro/ENGINEER 认证考试（G卷）姓名_______ 学号_______ 成绩_______
1. 做出如下所示的工程图(15分) 本题得分______________
项目分值实际得分
三维造型图 5
主视图（左下） 2
右视图（右下） 3
俯视图（左上） 2
立体图 1
尺寸标注 2
2. 根据下图所示的尺寸作出物体的实体造型(10分) 本题得分______________
项目分值实际得分
环形座 2
φ52的伸出项 1
φ32孔 1
φ18孔 1
6-φ5孔 2
120度特征阵列 3
3. 做出如下所示的工程图(20分) 本题得分______________
项目分值实际得分实体造型 5
主视图（左下） 3
右视图（右下） 1
俯视图（左上） 2
辅助视图 3
立体图 1
尺寸标注 3
详细视图 2
4. 根据下图所示的尺寸做出物体的实体造型(20分) 本题得分______________项目分值实际得分
底板 3
立板 3
大圆柱 5
肋板 5
大圆柱侧小圆柱 4
5. 做出如下所示的工程图(20分) 本题得分______________项目分值实际得分
实体造型 4
主视图（左下） 3
右视图（右下） 3
俯视图（左上） 3
立体图 3
尺寸标注 4
6. 根据下图所示的尺寸作出物体的实体造型15分) 本题得分______________项目分值实际得分
底座 5
倾斜伸出项 5
4个0.8-45度倒角 5。
ProENGINEER Wildfire 5.0产品造型与模具设计实例教程(样章)
随着我国改革开放步伐的进一步加快，中国正逐步成为全球制造业的基地，特别是加入WTO后，作为制造业基础的模具行业近年来得到了迅速发展。
模具是工业生产的基础工艺装备，在电子、汽车、电机、电器、仪表、家电和通信等产品中，60~80%的零部件都依靠模具成型。
国民经济的五大支柱产业机械、电子、汽车、石化、建筑，都要求模具工业的发展与之相适应。
模具是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。
模具生产水平的高低，已成为衡量一个国家产品制造水平高低的重要标志，在很大程度上决定着产品的质量、效益和新产品的开发能力。
因此，我国要从一个制造业大国发展成为一个制造业强国，必须要振兴和发展我国的模具工业，提高模具工业的整体技术水平。
随着CAD/CAM、数控加工及快速成型等先进制造技术的不断发展，以及这些技术在模具行业中的普及应用，模具设计领域正发生着一场深刻的技术革命，在这场技术革命中，逐步掌握CAD/CAM软件的使用，并用于模具的数字化设计是其中的关键。
目前市场上优秀的PROE模具设计类书籍并不多，多数都是些简单的功能介绍、命令讲解等，离实际的生产设计、加工相差很远，一些读者学完了整本书都还没有达到入门的水平。
本书作都有多年的模具设计经验，且愿意把这些工作经验和技巧呈现出来与大家一起分享，希望读者在模具设计方面有所提高，并达到真正的学以致用。
本书由广东省湛江市技师学院周茂清主编，广东省湛江市技师学院梁平、广东省农垦技工学校王元平、钟升波、陕西省理工学校郭飞鹰任副主编。
周茂清、梁平、王元平负责编写和整理光盘资料。
本书在编写过程中得到了广东省湛江市技师学院罗斌副院长、机械工程系李晓东主任、容晓副主任等领导和专家的指导和支持，在此表示衷心的感谢！本书适合高等和中等职业教育学校相关专业（机械、机电、数控、模具、计算机辅助设计与制造等）的教材，及有关专业人员的参考辅导书，也可适用于自学或初学人员，另外还可以作为各类培训学校的教材。
ProEngineer 设计工程师试题(实践部分)
Pro/Engineer 设计工程师试题（实践部分）
考试时间：180分钟
考试人：机号：
考试说明：
1）可以携带书籍
2）禁止携带U盘，移动硬盘，存储卡等电子存储介质
3）请关闭手机，寻呼机等通讯设备
4）禁止拍照，摄影
5）考试完毕请上交所有试卷并离开考场
题目一：
按照给出的二维图完成草绘图。
完成的最终文件请保存到D:\test\
评分标准：（本题共40分）
正确完成草绘图得40分，每一处结构或特征未完成或不合理扣3分
题目二：
按照给出的二维图完成三维建模并作出工程图。
完成的最终文件请保存到D:\test\
评分标准：（本题共60分）
正确完成三维模型得40分，每一处结构或特征未完成或不合理扣5分
工程图完成视图添加得10分
完成显示轴线得4分
完成尺寸标注得6分。
ProEngineer 产品设计 样题
Pro/Engineer 产品设计样题1单选题1:通过选定的参照点、轴、线、基准曲线或者平面放置新基准平面，这种约束类型是：( 2 分)A:穿过B:偏移C:相切D:法向答案:A2:草绘中的对称运用鼠标点击选择顺序，下面哪组是对的( 2 分)A:先击两点再击中心线B:先击点再击中心线后击点C:先击中心线再击两点D:无答案:C3:有几种方法可以使特征进入到修改状态？( 2 分)A:1 B:2 C:3 D:4 答案:C4:在草绘制过程中,如果不小心旋转了草绘视角,可以通过草绘器优先选项对话框中的( )使草图视角恢复到正视状态( 2 分)A:捕捉到栅格B:锁定已修改的尺寸C:始于草绘视图D:顶点答案:C5:在组装车辆时，第一个组装的零件应该是：( 2 分)A:底盘B:引擎C:车身D:电气设备答案:A6:在进行曲面偏移替换命令时，如果目标实体面不容易被选中，可以将图形区右下角的过滤器的选项切换为（）进行选取。
( 2 分)A:智能B:特征C:几何D:基准答案:C7:在草绘环境中，鼠标是绘制草图时使用最频繁的工具，（）结束当前操作。
( 2 分)A:单击左键 B:单击中键（或滚轮）C:单击右键D:长按右键答案:B8:直角形特征厚度2MM，内角倒圆角R=2，那么圆角处厚度一样，外圆角倒多少？请把正确答案找出来。
( 2 分)A:R=2 B:R=4 C:R=6 D:R=8 答案:B9:两组装零件（或模型）所指定的平面、基准平面重合（当偏移值为零时）或相平行（当偏移值不为零时），并且两平面的法线方向相反。
这是指的组装元件哪一种约束类型？( 2 分)A:匹配B:对齐C:相切D:自动答案:A10:与扫描实体不同，选择（）方式建立扫描曲面特征的剖面可以是开放的。
( 2 分)A:“无内部因素”B:“内部因素”C:“减少内部因素”D:“增加内部因素”答案:A11:模具CAD/CAM系统中，CAPP是指( 2 分)A:计算机辅助设计B:计算机辅助制造C:计算机辅助工程D:计算机辅助工艺过程设计答案:D12:通常情况下，一个模型的基础特征是以（）为参照开始建立的。
PROE工程师考试样题2
单选题1:将配置设置选项“tol.display”设置为“yes”的作用是什么？A:使用公差显示模式B:关闭公差显示模式C:指定公差的格式D:指定尺寸文本的显示颜色答案:A2:关于旋转特征的定义，说法错误的一项是哪个？A:旋转特征的草绘截面中必须要有中心线B:旋转特征中草绘截面中的图形对象只能位于中心线的一侧C:旋转特征所形成的实体特征未必具有对称性D:以上说法都正确答案3:绘制偏距型横截面时会怎样？A:所编制剖截面的范围必须是一个开放截面B:所编制剖截面的范围必须是一个封闭截面C:所编制剖截面的各部分必须平行D:以上答案都不正确答案:A4:以下关于工程图的尺寸陈述正确的是哪个？A:尺寸只能由系统自动显示B:可以人工建立尺寸并修改尺寸值C:可以任意修改系统显示的尺寸值D:以上都不正确答案5:装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的答案:A6:创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？A:穿过某平面法线B:偏距某平面C:相切于某圆柱面D:与某平面平行答案:B7:建立浇道，流道，浇口等应该使用哪个选项？A:模具模型B:特征C:修改D:充模答案:B8:在工程图模块中，“页面”的作用是什么？A:图框设置B:表格设置C:页面效果设置D:图纸页面的添加、删除、切换等答案9:要想从内存中清除当前文件，可以选择“文件”中哪个命令？A:拭除——不显示B:拭除——当前C:删除——当前D:删除——不显示答案:B10:如右图中的卡勾，在模具设计中应采用什么来处理？A:斜销B:滑块C:镶件D:顶针答案:A11:使用两侧方式创建特征时，拉伸深度由盲孔定义为100，则正确的是哪个？A:特征朝两侧各拉伸100，总深度200B:特征朝两侧各拉伸50，总深度100C:特征朝单侧拉伸100，总深度100D:特征朝单侧拉伸50，总深度50答案:B12:对右图的零件进行模具设计，凸肋部分应采用什么处理？A:斜销B:滑块C:镶件D:顶针答案:B13:以下哪种复制特征的放置方式可以使特征绘图面更改？A:新参考B:相同参考C:镜像D:移动答案:A14:建立拔模特征时拔模角度的有效范围是多少？A:-10度——10度B:-15度——15度C:-30度——30度D:-45度——45度答案15ro/E草绘过程中，如果不小心旋转了草图视角，可以通过对话框中的什么使草图恢复到正视状态？A:捕捉到栅格B:锁定已修改的尺寸C:始于草绘视图D:定点答案:C16:若要使某个层显示而其它层都遮蔽，最适宜的操作是什么？A:置层于显示状态B:置层于遮蔽状态C:置层于隔离状态D:以上都不正确答案:C17:在可变截面扫描特征中使用基准图形控制截面参数值的变化时，若基准图形在X轴上的总长度为400单位，而扫描特征的扫描路程为300单位，则基准图形在X轴200单位之处的Y值代表特征截面在扫描路径中何处的参数值为多少？A:150B:200C:250D:300答案:A18:建立[N侧曲面]型边界曲面时，必须指定N条相连封闭的边界，N不能小于多少？A:3B:4C:5D:6答案:C19:若要创建双曲线,需要更改图中哪个参数？A:0.50B:3.00C:30oD:105o答案:A20:视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A:投影视图B:辅助视图C:一般视图D:局部（详尽）视图答案:C21:若在特征中先后使用两关系①d1=Sin30，②d2=4 *d1 则d2的值为什么？A:0.5B:1C:1.5D:2答案22:草绘中圆弧的绘制有多少种绘制方式？A:2种B:3种C:4种D:5种答案:C23:模具模型中的参考模型指的是什么？A:模具元件B:模具设计依据的产品C:模具基础元件D:模架类型答案:B24:利用光线投影技术来建立分模面的选项是哪个？A:裙边SkirtB:高级AdvancedC:着色ShadowD:自由成形Freeform答案:C25:利用边界成型Boundaries建构曲面时会怎样？A:相邻的边界线不可为相切曲线B:相邻的边界线不可平行C:相邻的边界线不可相交D:相邻的边界线不可共面答案:A26:对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对答案:A27:草绘目的管理器的作用是什么？A:直接生成设计者需要的最终图形B:管理设计目的C:猜测设计者的绘图意向自动定义尺寸与约束D:以通用格式输出文件答案:C28:标注如图直线长度必需的方法是什么？A:点选o.b两点，在任意位置放置B:点选o.b两点，在以ob为对角点的矩形区域放置C:点选ob直线，在任意位置放置D:B和C都可以答案:D29:在工程图中标注几何公差时，下列哪种类型的几何公差不需要定义基准参照？A:圆柱度B:垂直度C:平行度D:同心度答案:A30:在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确答案:B多选31:以下选项用于对曲面进行编辑修改的有哪些？A:合并B:裁剪C:造型D:延拓答案:ABD32:图示图形可作为什么的截面图形？A:[拉伸]薄板伸出项B:[旋转]实体伸出项C:[拉伸]曲面D:[草绘]曲线答案:ACD33:若在左图顶面上建立草绘特征，达到右图的视图状态，参考面应选择哪个？A:A为右参照面B:A为左参照面C:B为顶参照面D:B为底参照面答案:AC34:鼠标中键的功能可以是哪些？A:完成确认选择B:放弃或结束图元的绘制C:与Ctrl结合旋转模型D:打开相关快捷菜单答案:ABC35:以下陈述正确的是哪些？A:混合特征要求定义至少两个截面，无需轨迹线B:可变截面扫描只要定义一个截面，（但此截面在扫描过程中可变），可有任意多条轨迹线C:扫描混合要求定义至少两个截面，只需一条轨迹线D:螺旋扫描，只要求一个截面，也只需一条轨迹线答案:ABCD36:草绘模式可以出现在以下何种情况下？A:定义特征截面B:绘图C:建立基准平面D:使用[修改]修改特征尺寸答案:AB37:创建3-D特征的截面时，常使用以下哪些技巧？A:对齐B:使用边界C:偏置边界D:放置截面答案:ABCD38:以下方式可以独立建立基准平面的是哪些？A:穿过圆柱B:平行平面C:偏距平面D:混合截面答案:CD39:使用[曲面点]方式建立基准轴时怎样？A:点必须在曲面上B:点可以不在曲面上C:轴在点位置垂直曲面D:轴在点位置不一定垂直曲面答案:BC40:相对坐标系的主要用途是什么？A:辅助尺寸的标注B:建立空间样条线时定义点坐标值C:创建混合特征时用于定义各截面间的相对位置关系D:拉伸特征创建必须使用它答案:ABC41:我们一般将混合特征分为哪三种类型？A:平行混合B:旋转混合C:一般混合D:拉伸混合答案:ABC42:特征间建立父子关系的方法有哪些？A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC43:装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD 44:曲面中下列说法正确的是哪些？A:曲面中黄色线是边界线B:曲面中黄色线是棱线C:面中紫色线是棱线D:棱线间可以放置倒圆角特征答案:ACD45:建立分型面的常用方法有哪些？A:使用曲面创建与编辑工具构建B:使用着色功能C:使用侧面影像曲线产生裙边特征D:骨架折弯答案:ABC46:下列说法中正确的是哪些？A:倒圆角特征可以分为常数、变量、完全以及通过曲线倒角圆角等类型B:常数倒圆角特征的半径为常数值，在创建倒圆时，用户需要输入倒圆半径值C:变量倒圆角边可以是【边链】、【曲面——曲面】或【边——曲面】的形式D:在创建完全倒圆角的半径需要用户输入答案:ABC47:以下述说错误的是哪些？A:建立扫描特征时，其轨迹线必须连续并相切B:使用扫描来绘制伸出项时，若轨迹开放，则截面一定要封闭C:使用扫描来绘制伸出项时，若绘制封闭轨迹与封闭截面，在“属性”菜单中必须选择“添加内部因素”D:在创建可变截面扫描特征时，必须依次定义多个不同的截面答案:ABD48:以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法？A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积块C:建立相应的实体特征然后切割D:NC后置处理答案:BC49:关于模具设计以下陈述正确的是哪个？A:可以对一个零件在纵、横两个方向设置不同的收缩率值B:可以在模具模块中建立拔模特征CRO/E的模具设计只提供半圆型的流道建立方式D:侧面影像曲线产生在零件的最大投影轮廓面上答案:ABD50:在可变截面扫描特征中，截面按照设计意图变化，通常通过以下哪些方法实现？A:顺应轨迹扫描B:截面受X向量轨迹影响C:使用关系式搭配trajpar参数控制截面参数变化D:使用关系搭配基准图形控制截面参数变化答案:ABCD判断题51:曲面中延拓距离的指定方式“延拓至平面”选项只能与“延拓方向”方式连用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Pro/Engineer 产品设计样题1单选题1:通过选定的参照点、轴、线、基准曲线或者平面放置新基准平面，这种约束类型是：( 2 分)A:穿过B:偏移C:相切D:法向答案:A2:草绘中的对称运用鼠标点击选择顺序，下面哪组是对的( 2 分)A:先击两点再击中心线B:先击点再击中心线后击点C:先击中心线再击两点D:无答案:C3:有几种方法可以使特征进入到修改状态？( 2 分)A:1 B:2 C:3 D:4 答案:C4:在草绘制过程中,如果不小心旋转了草绘视角,可以通过草绘器优先选项对话框中的( )使草图视角恢复到正视状态( 2 分)A:捕捉到栅格B:锁定已修改的尺寸C:始于草绘视图D:顶点答案:C5:在组装车辆时，第一个组装的零件应该是：( 2 分)A:底盘B:引擎C:车身D:电气设备答案:A6:在进行曲面偏移替换命令时，如果目标实体面不容易被选中，可以将图形区右下角的过滤器的选项切换为（）进行选取。
( 2 分)A:智能B:特征C:几何D:基准答案:C7:在草绘环境中，鼠标是绘制草图时使用最频繁的工具，（）结束当前操作。
( 2 分)A:单击左键 B:单击中键（或滚轮）C:单击右键D:长按右键答案:B8:直角形特征厚度2MM，内角倒圆角R=2，那么圆角处厚度一样，外圆角倒多少？请把正确答案找出来。
( 2 分)A:R=2 B:R=4 C:R=6 D:R=8 答案:B9:两组装零件（或模型）所指定的平面、基准平面重合（当偏移值为零时）或相平行（当偏移值不为零时），并且两平面的法线方向相反。
这是指的组装元件哪一种约束类型？( 2 分)A:匹配B:对齐C:相切D:自动答案:A10:与扫描实体不同，选择（）方式建立扫描曲面特征的剖面可以是开放的。
( 2 分) A:“无内部因素”B:“内部因素”C:“减少内部因素”D:“增加内部因素”答案:A11:模具CAD/CAM系统中，CAPP是指( 2 分)A:计算机辅助设计B:计算机辅助制造C:计算机辅助工程D:计算机辅助工艺过程设计答案:D12:通常情况下，一个模型的基础特征是以（）为参照开始建立的。
( 2 分)A:基准B:坐标系C:草绘D:平面答案:A13:Pro/E是CAD/CAM/CAE集成软件，CAD/CAM/CAE的意思是( 2 分)A:计算机辅助设计/计算机辅助制造/计算机辅助分析B:计算机辅助设计/计算机辅助工艺规划/计算机辅助制造C:计算机集成制造系统/计算机辅助制造/计算机辅助分析D:制造系统/企业资源计划/计算机管理答案:A14:球体用哪一种特征命令生成( 2 分)A:拉伸B:旋转C:复制D:偏距答案:B15:混合特征由（）截面生成。
( 2 分)A:2个B:3个C:至少2个D:至少3个答案:C16:工程图的建立中，首先应该生成( 3 分)A:主视图B:一般视图C:投影视图D:俯视图答案:B17:在绘图中表示直径的标释是( 3 分)A:R B:L C:% D:Φ答案:D18:打开组装零件选项的方法是：( 3 分)A:“插入/装配/元件”B:“插入/元件/装配”C:“插入/文件/装配”D:“插入/装配/文件”答案:B19:以下哪种约束可以使两组装零件完全约束？( 3 分)A:插入 B:自动 C:匹配 D:坐标系答案:D20:标注线段的水平/垂直尺寸或标注线段长度的方法是在线段上单击鼠标左键，鼠标移动到尺寸要放置的位置再（），长度就标注出来了。
( 3 分)A:单击左键 B:双击左键 C:双击右键 D:单击中键答案:D多选题21:Pro/E支持的基准点有( 2 分)A:一般点 B:草绘 C:从坐标系偏移 D:域点答案:ABCD22:可以通过以下哪几种不同约束创建基准轴？( 2 分)A:穿过 B:垂直 C:相切 D:平行答案:ABC23:筋轮廓的剖面需要满足以下哪几项？( 2 分)A:剖面是一个开放式的单一链 B:剖面是一个封闭式的单一链C:草绘端点必须与模型的边界对齐形成封闭区域 D:剖面上各图元之间不能交叉答案:ACD24:扫描创建伸出项特征的轨迹可以是下列哪几种？( 2 分)A:草绘轨迹 B:基准曲线 C:相切链 D:边界链答案:ABCD25:关于壳特征，以下说法正确的是( 2 分)A:壳特征是通过移除指定的实体表面并且将实体内部掏空，形成指定壁厚的薄壳B:建立的壳特征可以厚度均一，也可以对不同的曲面指定不同的厚度C:设定壳的厚度值可以是正数也可以是负数D:当模型上某处的肉厚大于指定的壳厚时，壳特征不能建立答案:ABC26:阵列特征有有哪几种形状( 2 分)A:圆形 B:正方形 C:内六角形 D:五角星形答案:ABCD27:下面哪些特征是可以填充颜色的( 2 分)A:曲线 B:实体 C:坐标系 D:曲面答案:BD28:Pro／E 的模板有以下哪几种类型？( 2 分)A:模型模板 B:实体模板 C:工程图模板 D:绘图模板答案:AD29:创建具有角度的基准平面需要指定基准平面所穿过的旋转轴和角度旋转的参照面，可作为旋转轴的有：( 2 分)A:任意一条直边 B:实体的直边 C:基准轴 D:以上都可以答案:BC30:Pro/E界面在左侧“模型树树命令”有何作用( 3 分)A:修改特征 B:隐藏特征显视特征 C:增加颜色 D:移动视图答案:AB31:中英双语环境的设置包括如下那几项( 3 分)A:在操作系统环境变量中设置lang=chsB:配置pro/e系统选项menu_translation=bothC:配置pro/e系统选项menu_translation=yesD:配置pro/e系统选项menu_translation=no答案:AB32:扫描创建曲面特征需要设定创建扫描特征的几要素有：( 3 分)A:扫描起点B:扫描末点C:扫描轨迹D:扫描截面答案:CD判断题33:两轴创建坐标系是指可以选取两轴或者实体边来创建坐标系。
( 2 分)A:正确B:错误答案:B34:选择基准曲线获取拉伸剖面，对原基准曲线进行的编辑修改不会传递到拉伸特征中。
( 2 分)A:正确B:错误答案:A35:有些强尺寸也会在编辑修改图形过程中产生变化，需要重新设定。
( 2 分) A:正确B:错误答案:A36:特征的重新排序要考虑特征之间的父子关系，重新排序的特征不可以移动到它的父特征之前，也不能移动到它的子特征之后。
( 2 分)A:正确 B:错误答案:A37:在装配的约束方法中，相切约束是将选择的面与面相切。
( 2 分)A:正确 B:错误答案:B38:基准平面是无限大的。
( 2 分)A:正确 B:错误答案:A39:自文件创建基准曲线，一次性可读取一个文件中的多条曲线，并且可以重定义这些曲线。
( 2 分)A:正确 B:错误答案:A40:在建立单向阵列时，“尺寸”面板中的“按关系定义增量”是指使用尺寸变化的关系（而不使用常数值）来定义尺寸增量。
( 2 分)A:正确B:错误答案:A41:旋转命令通过绕中心线旋转草绘截面来创建特征，终止平面或曲面必须包含旋转轴。
( 2 分)A:正确 B:错误答案:A42:只有生成了一般视图后才可以根据此视图在适当的位置上建立投影视图、辅助视图等。
( 2 分)A:正确 B:错误答案:A43:圆和圆弧的半径的标注方法是：双击圆或圆弧，然后单击中键放置尺寸。
( 2 分) A:正确 B:错误答案:B44:辅助视图是一定角度的投影视图，而且父视图中所选定的平面，必须垂直于页面。
( 3 分)A:正确 B:错误答案:A45:当所选取的视图是其他视图的父项或子项时，所有相关视图会心蓝色加亮并在修改对齐时可能也会移动( )。
( 3 分)A:正确B:错误答案:APro/Engineer 产品设计样题2单选题1:直孔特征包括简单孔和( 2 分)A:标准孔B:草绘孔C:一般孔D:圆形孔答案:B2:以下关于混合特征说法错误的是( 2 分)A:混合是将不同位置上的多个剖面的边界用过渡曲面连接起来形成一个连续特征B:混合特征是在实体长料过程中，通过截面的变化将指定的剖面连接起来C:混合的类型有三种混合方式：平行、旋转、平移D:混合特征截面的类型，有两种：规则截面和投影截面答案:C3:工程图的建立中，首先应该生成( 2 分)A:主视图B:一般视图C:投影视图D:俯视图答案:B4:实体零件镜像需要选择哪些辅助特征( 2 分)A:基准线B:基准面C:基准轴D:基准坐标系答案:B5:在Pro/E中，建立三维实体零件档的扩展名为( 2 分)A:asm B:sec C:drw D:prt 答案:D6:填充特征是由主菜单中的（）命令创建平整的曲面特征( 2 分)A:“插入/填充”B:“视图/填充”C:“编辑/填充”D:“分析/填充”答案:C7:两组装零件（或模型）所指定的平面、基准平面重合（当偏移值为零时）或相平行（当偏移值不为零时），并且两平面的法线方向相反。
这是指的组装元件哪一种约束类型？( 2 分)A:匹配 B:对齐 C:相切 D:自动答案:A8:以下说法中错误的是( 2 分)A:倒圆角特征可以分为常数.变量.完全以及通过曲线倒角等类型B:常数倒圆角特征的半径为常数值,在创建倒圆角时,用户需要输入倒圆角半径值C:变量倒圆角边可以是边链.曲面—曲面.或边—曲面的形式D:在创建完全倒圆角的半径需要用户输入答案:D9:拔模特征是为了帮助塑件或铸造件脱模，在零件的表面增加一定的角度，但是（）的面无法进行拔模。
( 2 分)A:具有拐角倒角B:具有边角倒角C:具有圆角D:以上都是答案:C10:对曲面进行延拓时，下面哪一项不是延拓距离的指定方式？( 2 分)A:可变曲面距离 B:可变平面距离C:延拓至平面D:延拓至曲面答案:D 11:直角形特征厚度2MM，内角倒圆角R=2，那么圆角处厚度一样，外圆角倒多少？请把正确答案找出来。
( 2 分)A:R=2 B:R=4 C:R=6 D:R=8 答案:B12:在绘图过程中可能会在不同情况下出现一些不需要的约束控制，在出现约束标记时，可（）来设置“禁用”约束。
( 2 分)A:单击鼠标左键 B:单击鼠标右键 C:双击鼠标左键 D:双击鼠标右键答案:B 13:加强尺寸和加强约束的快捷键是：( 2 分)A:Ctrl+R B:Ctrl+S C:Ctrl+L D:Ctrl+T 答案:D14:文件以（）开始的模板使用的是公制度量单位，文件以（）开始的模板使用的是英制度量单位。
