用粉煤灰和煤矸石制造双层微晶玻璃的研究
烧结粉煤灰研制微晶玻璃饰面材料
肆陡畸碍 一 畸
， ＝■ 眨 ： ；
Ｉ＿ｆ｝｝
：Ｉｌ

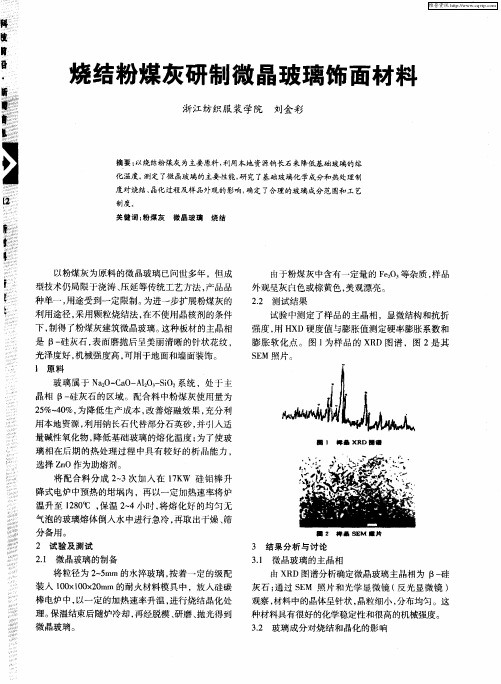

烧结粉煤灰研制微 晶玻璃饰面材料
浙江纺织服装 学院 刘金彩
摘要 ： 以烧结粉 煤灰为主要 原料， 利用本地资源钠长石 采降低基础玻 璃的熔
化温度。 测定 了微 晶玻璃 的主要性 能， 究 了基础玻璃化 学成分和热处理制 研
■ ｌ ■囊 Ｘ ＲＤ ■ 囊
将配合料 分成 ２ ３ — 次加 入在 １Ｋ 硅钼棒升 ７Ｗ 降式电炉中预热的坩埚 内，再以一定加热速率将炉
温升至 １８￣ ， ２０Ｃ 保温 ２ ４小时 ， ￣ 将熔化好的均匀无
气泡的玻璃熔体倒入水中进行急冷 ， 再取 出干燥 、 筛
分 备用 。 ２ 试 验及 测试
为圆孑 ， Ｌ直接影响外观质量。 这是高温下气体扩张造
成的， 烧结温度过高时， 溶解于周围玻璃相的气体重
新积聚释放出来 ， 并在玻璃 表面张力作用下呈圆形 ， 导致烧结微晶玻璃的性能降低 。 ３ 减少粉煤灰化学成分波动的方法 ． ４ 粉煤灰成分变化不稳定。为 了减少粉煤灰成分 波动时对玻璃化学成分的影响 ， 稳定生产工艺 ， 可将
由 Ｘ Ｄ图谱分析确定微晶玻璃主晶相为 Ｂ 硅 Ｒ 一
灰石 ； 通过 Ｓ Ｍ 照片和光学显微镜 （ Ｅ 反光显微镜 ） 观察 ， 材料中的晶体呈针状 ， 晶粒细小 ， 分布均匀 。这 种材料具有很好的化学稳定性和很高的机械强度。 ３ 玻璃成分对烧结和晶化的影响 ＿ ２
理。 保温结束后随炉冷却 ， 再经脱模 、 研磨 、 抛光得到
１ ．％ ； ａ １ ．％ － ６Ｏ ； Ｏ ． ％ 一 ．％ ； ａ０ ８Ｏ Ｃ Ｏ ２０ １ ．％ Ｍｇ ２Ｏ ４Ｏ Ｎ ２
用煤炭固体废物烧制微晶玻璃的
用煤炭固体废物烧制微晶玻璃的研究汇报人：日期:•引言•煤炭固体废物的处理现状•用煤炭固体废物烧制微晶玻璃的技术原理•实验及结果分析•产品性能测试及市场应用前景目•结论与展望•参考文献录01引言研究背景与意义煤炭工业固体废物的污染与资源化问题煤炭工业在生产过程中会产生大量的固体废物，如不进行妥善处理，将会对环境造成严重污染。
同时，这些废物中蕴含着丰富的资源，需要寻求有效的资源化途径。
微晶玻璃的应用与发展趋势微晶玻璃作为一种高性能的材料，被广泛应用于建筑、电子、航空航天等领域。
随着科技的发展，对微晶玻璃的生产工艺及性能要求也在不断提高。
研究意义本研究旨在探索利用煤炭工业固体废物烧制微晶玻璃的方法，为解决煤炭工业的污染与资源化问题提供新的途径，同时推动微晶玻璃的生产技术的发展。
研究目的和方法研究目的本研究的主要目的是研究利用煤炭工业固体废物烧制微晶玻璃的工艺技术，分析其可行性及产品性能，为工业化生产提供理论支持和技术指导。
研究方法本研究将采用实验研究的方法，首先对煤炭工业固体废物进行化学成分和物理性质进行分析，然后研究其烧制微晶玻璃的工艺条件，并对产品的性能进行测试和分析。
实验过程中将不断调整工艺参数，以获取最佳的烧制效果。
02煤炭固体废物的处理现状煤炭开采和加工过程中产生大量的固体废物，包括煤矸石、煤泥、粉煤灰等。
煤炭固体废物的处理现状目前，我国煤炭固体废物的处理方式主要包括填埋、堆放和资源化利用。
其中，填埋和堆放是主要的处理方式，但存在占用土地、污染环境等问题。
煤炭固体废物的产生煤炭固体废物的产生和处理现状VS难点由于煤炭固体废物成分复杂、含水量高、处理难度大，容易出现污染环境、危害人体健康等问题。
问题目前，我国煤炭固体废物处理存在技术不够先进、资源化利用率低等问题，需要加强技术创新和资源整合。
煤炭固体废物处理的难点和问题03用煤炭固体废物烧制微晶玻璃的技术原理微晶玻璃的定义和性质微晶玻璃是一种由玻璃颗粒在高温下烧结形成的具有细晶结构的材料。
XRD在微晶玻璃方面的应用详解
XRD在微晶玻璃方面的应用（华南理工大学材料科学与工程学院，广州）摘要：本文通过综述了X射线衍射在微晶玻璃方面的应用，突出了XRD在微晶玻璃领域的重要性和有效性。
关键字：X射线衍射；微晶玻璃；应用Abstract：This article through summarized the X-ray diffractionin the glass ceramics aspect application, has highlighted XRD in the glass ceramics domain importance and the validity.Keywords：the X-ray diffraction，glass ceramics，application 0 引言微晶玻璃,又名玻璃陶瓷,是将加有成核剂(个别也可不加) 的特定组成的基础玻璃,经热处理工艺后所得的微晶体和玻璃体均匀分布的复合材料。
微晶玻璃兼有玻璃和陶瓷的优点,具有许多常规材料难以达到的优异性能。
它采用一种与普通玻璃相近的制造工艺,但其特性却与玻璃迥然不同。
玻璃是一种具有无规则结构的非晶态固体,从热力学观点出发,它是一种亚稳态。
与结晶态相比,它具有较高的内能,在一定的条件下可以转变为结晶态。
从动力学观点出发,玻璃熔体在冷却过程中,粘度的快速增加抑制了晶核形成和长大,使玻璃体来不及转变为结晶体。
微晶玻璃就是人们充分利用玻璃在热力学上的有利条件,而又克服了它在动力学上的不利条件而获得的新型材料【1】。
微晶玻璃的机械强度高、耐磨耐腐蚀、抗氧化性好、电绝缘性能优良、热膨胀系数可调,因而被广泛地应用于国防、航天、电子电力、建筑装饰和生物医学等各领域【20-22】。
但由于微晶玻璃的组成有很大的选择范围,而且即使组成相同,而采用不同的晶核剂或者不同的热处理制度,所制成的微晶玻璃在性能上也存在着很大的差异【1】。
了解微晶玻璃的结构和性能，对于微晶玻璃的使用方向有着重要的影响。
用工业废渣赤泥研制微晶玻璃
２ 山东铝 业公 司 ， ． 山东 淄博
武汉 ４０７ ； ３００
２５ ６ ） ５ ０ １
摘要 ： 本研究利用 山东铝业公司固体废弃物赤泥、 粉煤 灰、 煤矸石等为主要原料， 制备 了装饰材料 用微 晶玻璃。探讨 了微 晶玻璃 的热处理 工艺制度及 晶核 剂对核 化、 晶化 的影响。采用 Ｔ Ｇ—
维普资讯
第３ ４卷第 ２ 期
２０ ０ ６年 ４ 月
玻 璃与 搪 瓷
ＧＩ Ｓ ＆ Ｅ Ａ Ｓ ＮＡＭＥ Ｌ
Ｖｏ ．３ ． １ ４ Ｎｏ ２
Ａ ｒ２ ０ ｐ ．０ ６
用 工 业 废 渣 赤 泥 研 制 微 晶玻 璃
徐晓虹州 ， 钟文波” 吴建锋 张亚涛 吴 强明 贾元平 卢家喜 邓 琦 ， ， ， ， ， ，
ｍｉｒ ｓ ｕ ｔｒ ｆ ｅ ｇ ａ ｓ—ｃ ｒ ｍｉｓ ｗ ｒ ｅ ｔ ｄ ｂ ｈ ｄ ａ ｃ ｄ ｔ ｓ ｎ ｔｏ ｓｓ ｃ ｓＴ —Ｄ ｃ ｏ ｔ ｃｕ ｅ ｏ ｌｓ ｒ ｈ ｔ ｅ ａ ｃ ｅ ｅ ｔ ｓ ｙ ｔ ｅ ａ ｖ ｎ ｅ ｅ ｔ ｇ ｍｅ ｄ ｕ ｈ ａ Ｇ ｅ ｉ ｈ ＴＡ，
ＸＲＤ，Ｓ ＥＭ ｔ． ｅｃ
Ｋｅ ｒ ｓ ｒ ｄ ｍｕ ｎ ｔ ｅ ｌｇ ；ｇａ ｓ—ｃ ｒ ｍｉ ｓ ｕ ｌａ ｉｎ ａ ｄ ｃ ｙ ｔｌ ｚ ｔ ｎ ｙ ｗｏ ｄ ：ｅ ｄ ａ ｄ ｏ ｈ ｒｓ ｓ ｌｓ ａ ｅ ａ ｃ ；ｎ ｃ ｅ ｔ ｎ ｒ ｓａｌ ａ ｏ ｏ ｉ ｉ
Ｄ Ａ、 Ｒ Ｓ Ｍ等测试技术测试 了 品的理化性能和微观结构。 Ｔ Ｘ Ｄ、Ｅ 样
关键词 ： 赤泥等工业废渣 ； 微晶玻璃； 核化与晶化
中图分 类号 ：Ｑ１１７ ３ Ｔ ７ ．３ 文 献标 识码 ： Ａ 文章 编 号 ：００— ８ １２０ ）２— ０ ８—０ １０ ２７ （０ ６ ０ ０ ２ ４
粉煤灰制备微晶玻璃的方法及存在的问题
书山有路勤为径，学海无涯苦作舟
粉煤灰制备微晶玻璃的方法及存在的问题
粉煤灰是煤炭燃烧的主要副产物，我国以煤为主的能源结构决定了粉煤灰是其主要的工业废弃物。
大量的粉煤灰废弃物不仅占用田地，还引起土壤污染、空气污染、水污染和纸质灾害，对环境和公众健康也造成了巨大威胁。
利用粉煤灰合成微晶玻璃既可有效利用粉煤灰，解决其环境污染问题，又可节约化工原料、降低成本，制得性能优良的绿色建筑材料，具有重要的环境、经济和社会效益。
微晶玻璃
微晶玻璃作为一类含有大量微晶相及玻璃相的多晶固体材料，是特定组成的基础玻璃在热处理过程中控制晶化而制得的。
微晶玻璃既有玻璃的基本性能，又有陶瓷的多晶特性，集合了陶瓷与玻璃的特点，是一类独特的新型材料。
与同类型的陶瓷和玻璃相比，微晶玻璃具有热膨胀系数可调范围大、机械强度高、硬度大、热稳定性能和化学稳定性好、软化温度高等优异性能。
粉煤灰微晶玻璃制备原理
粉煤灰的主要化学成分为SiO2 和Al2O3，另外还有少量Fe2O3、CaO、MgO、TiO2 等，其一般化学组成如下图
通过上表我们发现，粉煤灰成分里面最高的是SiO2 和Al2O3，粉煤灰以硅、铝为主的化学组成决定了其所制备的主要是铝硅酸盐系统的微晶玻璃。
粉煤灰量大且呈细粉状，其矿物组成主要是铝硅玻璃体，具有较好活性，都有利于微晶玻璃的制备，是所有工业废弃物中最具优势的微晶玻璃原材料。
粉煤灰制备微晶玻璃的方法介绍
微晶玻璃的制备方法主要有熔融法、烧结法和溶胶-凝胶法三类，
其中利用粉煤灰制备微晶玻璃主要采用熔融法和烧结法。

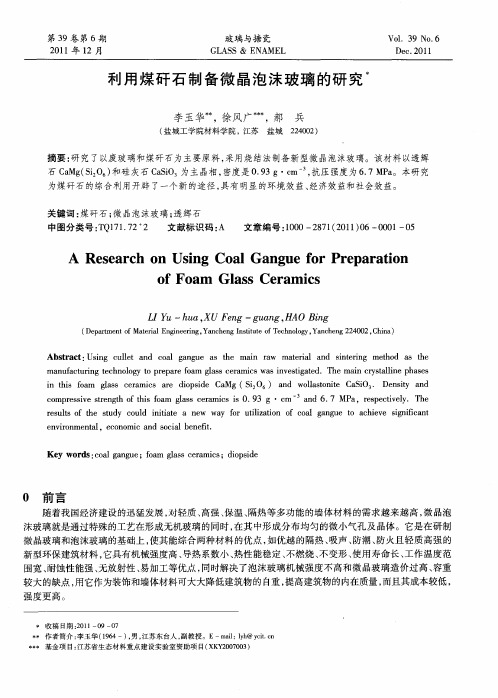

利用煤矸石制备微晶泡沫玻璃的研究
收 稿 日期 ：０ １ ９—０ ２ １ —０ ７
作者简介 ： 李玉华（ ９４一） 男 ， １６ ， 江苏东台人 ， 副教授。Ｅ—ｍ ｉ ｙ ＠ｙｉ ａ ａ ：ｌ ｌ ｈ ｃｔ ｎ ． 基金项 目： 江苏省生态材料重点建设实验 室资助项 目（ ＫＹ ０ ７ ０ ） Ｘ ２ ０ ０ ３
・
２・
玻 璃与搪 瓷
２１ 年 １ ０１ ２月
本 文利 用碎玻 璃 和煤 矿矸 石为 主要 原料 ， 加入少 量成 核剂 和辅助 原料 ， 按照一 定 的升温 制度制 成 了微 晶 泡 沫玻 璃 。这大 大降低 了微 晶玻璃 的生 产成本 ， 变废 为 宝 ， 害为利 ， 化 保护 环境 ， 有显 著 的经济效 益 和社会 具
效益。
１ 实 验
１ １ 试 样 制备 ．
使用徐 州地 区煤 矸石 ， 玻璃 采用 回收的碎平 板玻 璃 ， 球磨 机磨 细成玻 璃粉 末 ， 废 用 在煤 矸石 、 废玻 璃 复合 微粉 末 中加 入碳 酸钠 、 碳酸 钙 、 粉 、 砂 、 碳 硼 氧化钛 和 聚乙烯 醇进行 配料 ， 然后 置于尼 龙球磨 罐 中 ， 在行 星球 磨
ｉ ｔｉ ｆａ ｌｓ ｃｒｍ ｃ ｒ ｄｏ ｓ ｅ Ｃ Ｍｇ（ ｉ ６ ａｄ ｗ ｌ ｓ ｎｔ ａｉ ３ Ｄ ｎｉ ｎ ｎ ｈｓ ｏ ｍ ｇａｓ ｅａ ｉｓ ａｅ ｉ ｉ ａ ｐｄ Ｓ２ ） ｎ ｏ ａｔ ｉ Ｃ ＳＯ ． ｅｓｙ ａｄ Ｏ ｌ ｏ ｅ ｔ
ｃ ｍｐ ｅ ｓｖ ｔｅ ｇ ｈ ｏ ｈ ｓ ｏａ ｇａ ｓ ｃ ｒ ｍｉ ｓ ｉ ９３ ｏ ｒ ｓ ｉｅ ｓｒ ｎ ｔ ｆｔ ｉ ｆ ｍ ｌ ｓ ｅａ ｃ ｓ ０． ｇ ・ｃ ～ ａ ｄ ６． ＭＰａ，ｒ ｓ ｅ ｔｖ ｌ ． Ｔｈ ｍ ｎ ７ ｅ ｐ ｃｉ ｅｙ ｅ ｒ ｓ ｌｓ ｏ ｈ ｓｕ ｙ ｏ ｌ ｉ ｉｉｔ ａ ｅ ｅ ｕ ｔ ｆ ｔ ｅ ｔ ｄ ｃ ｕ ｄ ｎ ｔ ｅ ｎ ｗ ｗａ ｆｒ ｔ ｉａｉ ｎ ｆ ｃ ａ ｇ ｎｇ ｅ ｏ ｃ ｉｖ ｓｇ ｉ ｃ ｎ ａ ｙ ｏ ｕ ｉ ｚ ｔｏ ｏ ｏ ｌ ａ ｕ ｔ ａ ｈ ｅ ｅ ｉｎ ｆ ａ ｔ ｌ ｉ
西尾矿、粉煤灰制备微晶玻璃试验
１ 西尾 矿 、 粉 煤 灰 的 特 性
通 过 对 西尾 矿 、 粉 煤 灰 的化 学 成 分 与 晶相 组 成
进行分析 ， 白云鄂博西尾矿和华 北电力包头有 限公 司粉煤 灰 的化学 组 分 属 于硅 酸 盐 化 合 物 ， 其 他 氧 化 物含量 也 均在玻 璃形 成 的许 可范 围 内。西尾 矿 的主 要 成分 为 Ｓ ｉ Ｏ 、 Ｃ ａ Ｏ、 Ｍ ｇ Ｏ、 Ｆ ｅ ： Ｏ 。 、 Ｃ ａ Ｆ 等 ， 粉 煤 灰 中 的Ｓ ｉ Ｏ 和Ａ １ Ｏ ， 含量 较 大 ， 粉煤 灰 中富 硅多 铝 的成 分特 点正 好 与 尾 矿 中缺 硅 少 铝 的成 分 特 性 形 成 互 补， 同时西 尾矿 中的 Ｆ ｅ Ｏ 。 和Ｃ ａ Ｆ ： 可作 为 复合 晶核 剂， 促 进玻 璃 的析 晶 Ｊ ， 这样 ２种组 分共 同作 用 可形 成微 晶玻 璃 的各种 特殊 性能 。
高材料 的技术 含量 和 附加值 Ｊ ， 使 资源再 生。为 此， 以 白云 鄂博矿 西 尾 矿 和 粉煤 灰 为 主要 原 料 来 制 取 微 晶玻璃 ， 最 终制 得 了各 项 性 能 均优 于天 然 大 理 石 与花 岗岩 的微 晶玻 璃 ， 减 少 了环境 污染 ， 提 高 了尾 矿 资源 利用 率 ， 而且 取得 了 良好 的经 济 与社会 效益 。
石与 花 岗岩 的微 晶玻 璃 ， 为综 合利 用尾矿 资源解 决尾矿 环境 污 染开辟 了全 新 的途径 。
关键词 尾矿 粉 煤灰 微 晶玻璃 透 辉石
尾 矿是 选矿 后 产 生 的废 弃 物 ， 也 是 组 成 工 业 固
３ 微 晶玻 璃 的 制备
３ ． １ 玻 璃配 方设计 确定 以粉 煤灰 含量 为 ２ ０ ％， 西 尾 矿 添加 量 分别 为３ ０ ％、 ３ ５ ％、 ４ ０ ％、 ４ ５ ％、 ５ ０ ％（ 编号为 １ ～５ ） 的 基 础配方 进行 试验 。试 验所 得基础 玻璃 的化 学成分 见表 １ ， ５种微 晶玻 璃 的性 能见 表 ２ 。
用煤炭固体废物烧制微晶玻璃的研究进展
用煤炭固体废物烧制微晶玻璃的研究进展韩恒梅1，2 周旭东1 杜卫新21.河南科技大学（河南洛阳 471003）2.平顶山工业职业技术学院（河南平顶山 467001）摘要：本文主要介绍了微晶玻璃的国内外研究概况，分析了煤炭固体废物的成分特征，综述了CaO-Al2O3-SiO2系统烧结法微晶玻璃的制备方法。
关键词：微晶玻璃烧结法制备方法结晶On Burning Glass-ceramics by Using Coal Solid TrashHAN Heng-mei1.2 ZHOU Xu-dong1 DU Wei-xin21. Henan University of Science and Technology（Luo Yang，Henan）2. Pingdingshan Industrial College of Technology（Henan Pingdingshan 467001）Abstract:the essay mainly introduces the brief research account of glass-ceramics in China and abroad and the present sitution，it analyses the composition feature of coal solid trash，it summarizes how to make glass-ceramics from Cao-Al2O3-SiO2 by systernatic burning and knitting.Key words：glass-ceramics the method of burning andknitting preparation crystal0 前言微晶玻璃又称玻璃陶瓷或结晶化玻璃，是由基础玻璃经控制晶化行为而制得的微晶体和玻璃相均匀分布的材料。
早在十八世纪，法国化学家鲁米汝尔就提出了用玻璃制备多晶材料的设想后，国内外许多学者先后利用矿石﹑工业尾矿﹑冶金矿渣﹑等作为主要生产原料，采用熔融法﹑烧结法﹑强韧化技术等方法生产出Li20-A1203-Si02系统微晶玻璃、CaO-Al2O3-SiO2系统微晶玻璃、复杂结构及多相微晶玻璃等。
用煤炭固体废物烧制微晶玻璃的研究进展
2023-10-29
目录
• 研究背景及意义 • 研究现状及发展趋势 • 实验方法及过程 • 实验结果及分析 • 研究结论及展望
01
研究背景及意义
研究背景
煤炭是我国重要的能源资源，随着煤炭资源的开采和利用， 产生了大量的固体废弃物，如煤矸石、粉煤灰等。这些废弃 物不仅占用了大量的土地，而且还会对环境和人体健康造成 一定的危害。
04
实验结果及分析
实验结果
使用不同的煤炭固体废物种类，如高炉渣、粉煤灰等，烧制出了不同组成的微晶 玻璃。 烧制过程中，废物中的有害元素如硫、磷等得到了有效去除，达到了环保要求。
通过调整烧制温度和时间，成功控制了微晶玻璃的晶相组成和显微结构。
结果分析
实验结果表明，使用煤炭固体 废物烧制微晶玻璃是可行的， 具有环保和经济双重效益。
在研究过程中注重环保和可持续发展，减少 对环境的负面影响，同时寻求更加环保的替 代原料和能源。
03
实验方法及过程
实验原料及设备
原料
采用煤炭固体废物，如煤矸石、煤渣等作为主要原料，同时添加一些辅助材料，如硅酸钠、硫酸钠等 。
设备
实验过程中需要使用的设备包括高温炉、搅拌器、干燥器、研磨机等。
实验方法及过程
02
研究现状及发展趋势
国内外研究现状
国内研究现状
我国对用煤炭固体废物烧制微晶玻璃的研究起步较晚，但发展迅速。近年来，国 内研究者们通过不断探索实验，在提高微晶玻璃的制备技术、优化其性能方面取 得了显著成果。
国外研究现状
国外对用煤炭固体废物烧制微晶玻璃的研究较早，且研究领域不断扩大。一些发 达国家在此领域处于领先地位，并已将研究成果应用于工业生产。
飞灰和粉煤灰烧结制备微晶玻璃性能研究
飞灰和粉煤灰烧结制备微晶玻璃性能研究
张春飞;赵吕菲
【期刊名称】《环境科学与管理》
【年(卷),期】2024(49)2
【摘要】以飞灰和粉煤灰为主要原料,配以适量废玻璃采用等离子体炉熔融后烧结制备微晶玻璃样品。
研究了碱度系数和烧结温度对微晶玻璃体积密度、孔隙率、抗弯强度、硬度、耐酸度和耐碱度的影响,考察了微晶玻璃的重金属浸出毒性。
得到制备微晶玻璃的最佳工艺条件为:碱度系数0.6,烧结温度1000℃,在此工艺条件下制备的微晶玻璃材料性能满足JC/T 2097-2011规定要求,适应于工业和建筑应用。
微晶玻璃的重金属浸出毒性远低于GB/T 41015-2021和GB 5085.3-2007规定的浸出浓度阈值,可满足资源化指标要求。
【总页数】5页(P70-74)
【作者】张春飞;赵吕菲
【作者单位】西安航天源动力工程有限公司;中能智诚工程设计有限公司
【正文语种】中文
【中图分类】X773
【相关文献】
1.烧结法制备煤矸石微晶玻璃及其烧结性能研究
2.晶化温度对飞灰/废屏玻璃协同制备CaO-Al2O3-MgO-SiO2系微晶玻璃析晶及性能的影响
3.MgO对飞灰屏玻
璃协同制备微晶玻璃析晶及性能的影响4.烧结时间对含铅玻璃制备微晶玻璃析晶及性能的影响5.烧结法制备粉煤灰微晶玻璃的实验研究
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
０４ ． ０ １ ４ ．１ ２３ ．４ ２．９ ５ ０
表 １ 粉煤灰和煤矸石化学成分
Ｐ Ｆ ４ ．０ ６９ ２ ６ ７． ４ ７． ７ ４ １ ７ ．１ ９． ８ ４ ０９ ．４
样
品
Ｊ Ｆ
Ｙ Ｆ
Ｐ Ｍ
４．８ ８ Ｏ
５． １６ ４
５．６ ８ ６
收 稿 日期 ：２０ ０ ５—１ ２—２ ０
基金项 目 ：河南省科技攻关项 目（４ ４ ６ １１ 。 ０ ２ ２０ ４ ） 作者 简介 ：邓 寅生（９ １一） １５ ，男 ，河南 汤阴人 ，教授 ，主要从事 环保 与资 源综合 利用研究 。
维普资讯
Ｄｅ ｅ ｏ ｉ ｇ ｄｏ ｂｌ ｖ ｌ ｐ ｎ ｕ ｅ—ｌ ｙ ｒ Ｇｌ ｓ ａ ｅ ａ ｓ—ｃ ｒ ｍｉｓ ｅ ａ ｃ ｔ ａ ｈ Ｃｏ ｌ—ｓ ｆ —ｗａ ｔ ｏｄ ｉ ｓ ｅ
ａ ｊｒＲ ｗ Ｍａｅｉｌ ｓＭａｏ ａ ｔｒ ａ
Ｄｅ ｇ Ｙｉ ｎ ｎ—ｓ ｅ ｇ Ｙ ｎ ｉ Ｘｉ ｇ Ｘｕ ｈ ｎ ， ａ ｇ Ｍｅ ， ｎ ｅ—ｌ ｇ ｉ ｎ
ｌ．７ ６６
３．３ ２ ３
２１ ２ ．０
６９ ．６
６ ８ ．６
０． ７１
ｎ ８ ３
２３ ．９
０ ５ ．５
６ ３ ．３
２９ ．９
３３ ．１
一
— —
— —
一
— —
０． ２ ２
一
— —
１９ ．２
～
— —
０ ５ ．２
３ １ ．１
１７ ．
１ ０ ０． ２
注 ：Ｐ 一平煤矸石 电厂粉煤灰 ；Ｊ 一焦作 电厂粉煤灰 ；Ｙ 一永城裕东 电厂粉煤灰 ；Ｐ Ｆ Ｆ Ｆ Ｍ一平煤十二矿煤矸石。
ｃ ａ — ｓ ｌ — ｓｅ ｏ － ｏｉ ｗａ ｔ． ｌ ｄ—
Ｋｅ ｗｏ ｄ ： ｓ ｇ ｇ ａ ｓ—ｃ ｒ ｍｉ ｓ ｓｎ ｅｉ ｇ ｐ ｏ ｅｔ ｙ ｒ ｓ ｌ ｌ ａ ｓ ｅ ａ ｃ ； ｉ ｔｒｎ ； ｒｐ ｒｙ
０ 引
言
１ 试
验
我国每年排放大量 的粉 煤灰 和煤矸 石 ，它们 的堆 放不 但对环境造 成 严重 污染 ，而且 占用 大量 宝 贵 的土地 资 源 ， 因此 ，有效利用粉 煤灰 和煤 矸石是 节能 、保 护环境 ，走可 持续发展道路的重 要方 向。利用粉 煤灰 和煤矸 石制微 晶玻 璃是有效 利用 途径 之 一 ，也受 到 国家 的大 力鼓 励 和支 持 。 目前矿渣微晶玻璃 的颜色较 少 ，一般为 白色、深灰 、浅灰 、 湖蓝色等 ，与 天然石材 、陶瓷墙 地砖 相 比，还嫌 太少 ，尤 其是黑色 、红 色系列 几乎没 有 。因此 ，本 次试 验拟 采用烧 结法烧制基层 以煤 炭 固体废 物为主 要原料 ，面层 以矿物化
况 见 表 １ 图 １ 和 。
从化学成分 表中可 以看 出，两 种废物 中 ＳＯ ｉ 占有 很大 比例 ，同时粉煤灰 中 Ｃ Ｏ＋ Ｏ的 比例 大于 ７ ，Ａ ， ａ Ｍｇ ％ ＩＯ 的 含量 变化较 大 ，过高 的 Ａ ， 以通 过其 它 原料 来 调 节。 ｈＯ 可 Ｘ Ｄ衍 射分析可知 ，在粉煤 灰 中主晶相为 石英 、莫来 石和 Ｒ 石 膏 ；煤矸 石主要 矿物成 分 为石英 、高岭石 和 白云石 ，这 些矿物一般是 由硅铝 或钙 的氧化 物组 成。分析表 明 ，用煤 炭 固体废物为主要原料研制微 晶玻璃是完全可行 的。
２０ ０ ６年第 １ 期 ２
煤
炭
工
程
： 簇石
石
英
…
主墓 摹
１ 一
．
莫
譬 蠹 石 寒 英
烧制 双层 微 晶玻 璃 时产 生 气孔的 因素及 两层 玻 璃料 的 结合 这 两 大难 题 ，提 出 了相 应 的 解 决方 法 。
并 确定 了煤炭 固体 废物 的适 宜加入 量 。
关键 词 ：矿渣 微 晶玻 璃 ；烧 结法 ；性 能 中图分 类号 ：Ｔ ９ ６ Ｑ ３ ． 文 献标 识码 ：Ａ 文章编 号 ：１７ ０ ５ （ ０ ６ １ － ８ － Ｄ ４ ；Ｔ ５ ６ ４ ６ １— ９ ９ ２ ０ ） ２０ ４０ ０ ４
ｃ ｍｂ ｎ ｔ ｎ ｏ ｉｔ ｒ ｇ ｇ ａ ｓ—ｃ ｒ ｍｉ ｓａ ｅ ａ ａｙ ｅ ｏ ｉａ ｉ ｆｓｎ ｅｉ ｌ ｏ ｎ ｓ ｅ ａ ｃ ｎ ｌ ｚ ｄ；ｇｖ ｎ ｈ ｏｕ ｉ ｎ ． Ｒｅ ｅ ｒ ｈ ｓ ｈ ｖ ｄ ｕ ｅ ｐ ｏ ｒｐ ｒ ｏ ｆ ｒ ｉ ｉｇ ｔ ｅ ｓ ｌ ｔ ｓ ｏ ｓ ａ ｃ ｅ ａ ｅ ｍａ ｅ ｓ ｒ ｍｐ ｔ ｎ ｏ ｏ ｉ
工材料为原料 的双层微 晶玻 璃来丰 富产 品颜 色 ，色彩 的丰 富将 为微 晶玻璃 的使用 开辟 一片广阔的天地 。
１ １ 煤 炭 固体废 物的 成分分 析 ．
通过对煤矸石 和粉煤 灰进行 化学全 分析及 ｘ射线衍 射 分析 ，确定粉煤 灰和煤 矸 石化学 成分 及矿物成 分 ，具体 情
（ ｅａ ｏ ｔ ｈｉ Ｕ ｉ ｒｔ） Ｈ ｎ ｎＰｌ ｅ ｎｃ ｎｖ ｓｙ ｙｃ ｅｉ
Ａｂ ｔａ ｔ Ｉ ｈ ａ ｅ ， ｔ ｅ ｔｃ ｎ ｌｇ ｒ ｃ ｓ ｅ ｒ ｎ ｒｄ ｃ ｄ Ｔ ｏ ｐ ｏ ｌｍｓ ｏ ｎｒ ｄ ｃｎ ｏ ｅ ｎ ｏ ｂ ｅ ｌｙ ｒ ｓ ｒ ｃ ： ｎ ｔ ｅ ｐ ｐ ｒ ｈ ｅ ｈ ｏｏ ｙ ｐ ｏ ｅ ｓ ｓ ａｅ ｉｔｏ ｕ ｅ ． ｗ ｒｂ ｅ ｆｉ ｔ ｕ ｉ ｇ ｐ ｒｓ ａ ｄ ｄ ｕ ｌ ａ ｅ ｏ
维普资讯
煤
炭
工
程
２０ 年 第 １ ０６ ２期
甩 攥灰 矸石 媾 謦 旗 耪 和煤 制 撰 麟
邓寅生 ，杨 梅 ，邢学玲
４ ４０ ） ５０ ０ （ 河南 理工大学 ，河南 焦作
蘸
摘
要 ：论 文 主要介 绍 了用煤 炭 固体 废 物 为主要 原料研 制 双层微 晶玻 璃 的工 艺过程 ，分 析 了
