波特率的选取
can总线的常用波特率
can总线的常用波特率CAN总线是一种常用的通信协议，广泛应用于汽车、工业控制、航空航天等领域。
在CAN总线中，波特率是一个重要参数，它决定了数据传输的速率和可靠性。
本文将介绍CAN总线的常用波特率及其应用。
一、CAN总线简介CAN（Controller Area Network）总线是一种串行通信协议，最初由德国Bosch公司开发，用于车载网络系统。
CAN总线采用差分信号线传输数据，具有抗干扰能力强、可靠性高的特点，被广泛应用于汽车和工业控制领域。
二、CAN总线的波特率波特率是指在单位时间内传输的数据位数，通常用bps（bit per second）表示。
在CAN总线中，常用的波特率有以下几种：1. 10kbps（千位每秒）：这是最低的波特率，适用于数据传输要求不高的应用场景，如汽车中的低速通信。
2. 100kbps：这是较低的波特率，适用于大部分汽车和工控系统中的通信需求。
3. 250kbps：这是一种中等波特率，适用于一些对实时性要求较高的应用，如发动机控制、传感器数据传输等。
4. 500kbps：这是一种较高的波特率，适用于一些对实时性要求更高的应用，如车身控制系统等。
5. 1Mbps（兆位每秒）：这是最高的波特率，适用于一些对数据传输速率要求非常高的应用，如高速数据采集系统。
三、CAN总线波特率的选择选择合适的波特率对于CAN总线的正常工作非常重要。
波特率过低会导致数据传输速率慢，影响实时性；波特率过高则会增加通信的复杂性和成本。
在选择波特率时，需要考虑以下几个因素：1. 数据传输速率要求：根据具体应用的实时性需求和数据量大小，选择合适的波特率。
2. 网络拓扑结构：CAN总线可以采用多主机或者多从机的网络拓扑结构，不同的拓扑结构对波特率的要求也不同。
3. 电缆长度和传输距离：长距离传输需要较低的波特率，而短距离传输可以选择较高的波特率。
4. 抗干扰能力：较高的波特率对干扰更为敏感，如果环境中存在较强的电磁干扰，应选择较低的波特率。
rs232波特率和采样频率
rs232波特率和采样频率
RS232是一种串行通信协议，它定义了信号电平、数据传输速率、连接器类型等方面的标准。
在RS232标准中，波特率和采样频率是两个重要的参数。
首先，让我们来看一下波特率。
波特率是指每秒钟传输的比特数，它决定了数据传输的速率。
在RS232中，常见的波特率包括110、300、1200、2400、9600、19200等。
选择合适的波特率取决于具体的应用需求，比如数据传输的速度和距离等。
其次，采样频率是指在数据传输中对信号进行采样的频率。
在RS232中，通常使用的采样频率是每个比特中的采样次数，这有助于接收端正确地识别和解析发送端发送的数据。
一般情况下，RS232使用的采样频率为每个比特的采样次数为16次，这样可以有效地保证数据传输的准确性。
总的来说，RS232的波特率和采样频率是数据传输过程中非常重要的参数，它们直接影响着通信的稳定性和可靠性。
在实际应用中，需要根据具体的通信需求来选择合适的波特率和采样频率，以确保数据能够准确、稳定地传输。
常用的波特率

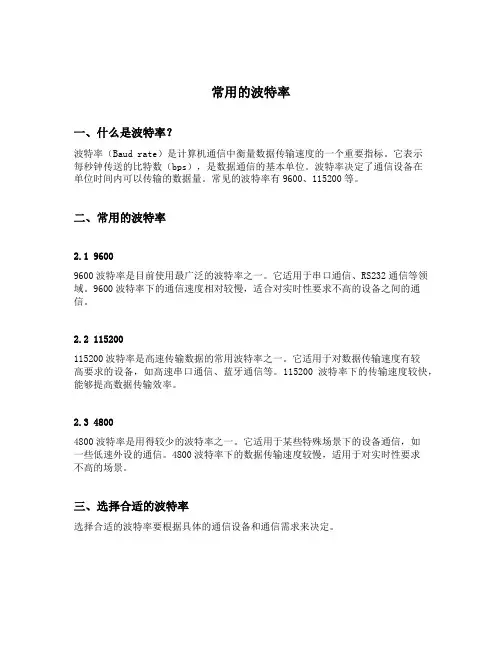

常用的波特率一、什么是波特率？波特率（Baud rate）是计算机通信中衡量数据传输速度的一个重要指标。
它表示每秒钟传送的比特数（bps），是数据通信的基本单位。
波特率决定了通信设备在单位时间内可以传输的数据量。
常见的波特率有9600、115200等。
二、常用的波特率2.1 96009600波特率是目前使用最广泛的波特率之一。
它适用于串口通信、RS232通信等领域。
9600波特率下的通信速度相对较慢，适合对实时性要求不高的设备之间的通信。
2.2 115200115200波特率是高速传输数据的常用波特率之一。
它适用于对数据传输速度有较高要求的设备，如高速串口通信、蓝牙通信等。
115200波特率下的传输速度较快，能够提高数据传输效率。
2.3 48004800波特率是用得较少的波特率之一。
它适用于某些特殊场景下的设备通信，如一些低速外设的通信。
4800波特率下的数据传输速度较慢，适用于对实时性要求不高的场景。
三、选择合适的波特率选择合适的波特率要根据具体的通信设备和通信需求来决定。
3.1 考虑通信设备不同的通信设备对波特率的要求有所差异。
一些较老的设备可能只支持较低的波特率，而一些较新的设备则支持更高的波特率。
在选择波特率时，需要考虑到通信设备本身的性能和兼容性。
3.2 考虑通信距离通信距离也是选择波特率的一个重要因素。
通常情况下，较高的波特率可以实现较远的通信距离，而较低的波特率适用于较短的通信距离。
因此，在选择波特率时需要考虑通信距离是否满足需求。
3.3 考虑通信速度需求通信速度需求是选择波特率的关键因素之一。
如果对数据传输速度要求较高，可以选择较高的波特率。
反之，对实时性要求不高的场景可以选择较低的波特率。
3.4 考虑通信稳定性通信稳定性也是选择波特率的考虑因素之一。
在一些复杂的环境中，如有较强的电磁干扰等情况下，选择较低的波特率可能会提高通信的稳定性。
四、设置波特率设置波特率通常需要在相关的通信设备或软件中进行设置。
串口波特率是什么？串口波特率分类及应用详解
串口波特率是什么？串口波特率分类及应用详解串口波特率是指串口通信系统中传输数据的速率。
在串口通信中，数据以位（bit）的形式传输，波特率是指每秒钟传输的位数。
在串口通信中，波特率是非常重要的参数，因为它直接影响到通信的质量和效率。
本文将介绍串口波特率的概念、分类、选择以及应用。
一、串口波特率的分类串口波特率包括以下几种：9600波特率：这是串口通信中最常用的波特率之一，每秒钟可以传输9600个位。
19200波特率：这是比9600波特率更高的波特率，每秒钟可以传输19200个位。
38400波特率：这是比19200波特率更高的波特率，每秒钟可以传输38400个位。
57600波特率：这是比38400波特率更高的波特率，每秒钟可以传输57600个位。
115200波特率：这是最高的串口波特率，每秒钟可以传输115200个位。
二、串口波特率的选择在选择串口波特率时，需要根据实际应用情况进行选择。
通常，波特率的选择取决于通信距离、数据量以及通信质量的要求。
一般来说，波特率越高，通信速度就越快，但是也可能会导致传输数据丢失或者传输距离较短。
因此，在选择串口波特率时需要综合考虑多种因素。
三、串口波特率的应用串口波特率在很多应用场景中都有广泛的应用，比如：工业控制：在工业控制领域中，串口通信被广泛应用于各种传感器、执行器和控制器的通信。
不同的工业设备可能需要不同的串口波特率，因此需要根据实际情况进行选择。
数据采集：在数据采集方面，串口通信可以用于从各种传感器和设备中采集数据。
例如气象站和环境监测站等设备通常使用串口通信进行数据采集。
远程监控：在远程监控方面，串口通信可以用于连接各种设备，如PLC（可编程逻辑控制器）、智能仪表、屏幕等。
PC通信：PC可以通过串口与外部设备进行通信，如连接调制解调器、打印机等。
总之，串口波特率是串口通信中非常重要的参数之一，需要根据实际应用情况进行选择。
不同的应用场景可能需要不同的串口波特率，因此需要根据具体情况进行选择。
msp430串口波特率设置说明
msp430串口波特率设置说明
TI MSP430系列单片机，usart模块的波特率值设定是通过以下三个寄存器决定的：UxBR0,UxBR1,UxMCTL
波特率＝BRCLK/N ,主要是计算出N。
BRCLK:时钟源，可以通过寄存器设定何为时钟源; 通过寄存器UCAxCTL1的SSEL两位选择，01:ACLK,02:SMCLK
N:波特率产生的分频因子。
N=UxBR1+UxBR0+UxMCTL,其中UxBR1+UxBR0为整数部分，UxMCTL为设定小数部分，其中UxBR1为高位，UxBR0为低位，两者结合起来为一个16位的字。
举例说明：波特率＝115200，时钟源＝8MHz ，为外部晶体振荡器
N=8000000/115200＝69.44 。
即UxBR1＝0，UxBR0＝0x45，首先把小数部分0.44×8，即3.52，取整后为3。
这个3表示在UxMCTL中的8位里要有3个1，并且，UxMCTL分为First Stage Modulation和Second Stage Modulation，也就是前者为高4位，取值范围0-F，后者为低4位，注意后4位最好选择偶数。
把上步的到的小数部分取整后的数值分散到高位和低位，如3，可以写为0x16。
波特率设置方法

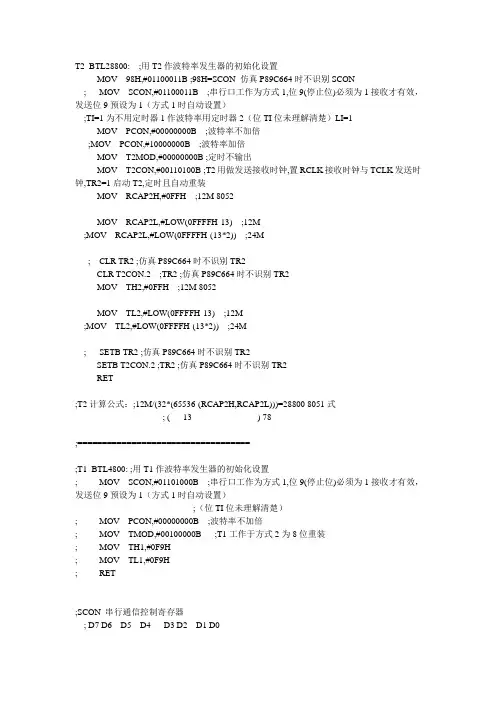

T2_BTL28800: ;用T2作波特率发生器的初始化设置MOV 98H,#01100011B ;98H=SCON 仿真P89C664时不识别SCON; MOV SCON,#01100011B ;串行口工作为方式1,位9(停止位)必须为1接收才有效，发送位9预设为1（方式1时自动设置）;TI=1为不用定时器1作波特率用定时器2（位TI位未理解清楚）LI=1MOV PCON,#00000000B ;波特率不加倍;MOV PCON,#10000000B ;波特率加倍MOV T2MOD,#00000000B ;定时不输出MOV T2CON,#00110100B ;T2用做发送接收时钟,置RCLK接收时钟与TCLK发送时钟,TR2=1启动T2,定时且自动重装MOV RCAP2H,#0FFH ;12M 8052MOV RCAP2L,#LOW(0FFFFH-13) ;12M;MOV RCAP2L,#LOW(0FFFFH-(13*2)) ;24M; CLR TR2 ;仿真P89C664时不识别TR2CLR T2CON.2 ;TR2 ;仿真P89C664时不识别TR2MOV TH2,#0FFH ;12M 8052MOV TL2,#LOW(0FFFFH-13) ;12M;MOV TL2,#LOW(0FFFFH-(13*2)) ;24M; SETB TR2 ;仿真P89C664时不识别TR2SETB T2CON.2 ;TR2 ;仿真P89C664时不识别TR2RET;T2计算公式：;12M/(32*(65536-(RCAP2H,RCAP2L)))=28800 8051式; ( 13 ) 78;===================================;T1_BTL4800: ;用T1作波特率发生器的初始化设置; MOV SCON,#01101000B ;串行口工作为方式1,位9(停止位)必须为1接收才有效，发送位9预设为1（方式1时自动设置）;（位TI位未理解清楚）; MOV PCON,#00000000B ;波特率不加倍; MOV TMOD,#00100000B ;T1工作于方式2为8位重装; MOV TH1,#0F9H; MOV TL1,#0F9H; RET;SCON 串行通信控制寄存器; D7 D6 D5 D4 D3 D2 D1 D0;SM0 SM1 SM2 REN TB8 RB8 TI RI;(1)SM0、SM1：串行口工作方式控制位。
波特率9600
波特率9600什么是波特率？波特率是指在数字通信中，数据传输的速率，通常以位每秒（bps）为单位表示。
波特率决定了信号的传输速度，即每秒钟传输的二进制位数。
在串行通信中，波特率用于衡量每秒传输的波特数，也就是发送的数据量。
波特率9600的含义波特率9600是指每秒钟传输9600个二进制位。
这个速度相对较低，适合于一些需要较慢数据速率的应用，例如智能家居、传感器数据传输等。
波特率的选择波特率的选择需要根据具体的应用需求和硬件性能来确定。
如果数据传输的速度过快，接收设备可能无法及时处理接收到的数据。
反之，如果数据传输的速度过慢，可能导致数据传输的延迟，影响实时性和用户体验。
因此，正确选择适合的波特率非常重要。
一般来说，常见的波特率包括9600、115200、4800等。
比较常用的波特率是9600和115200。
其中，波特率9600适用于低速数据传输，而波特率115200适用于较高速的数据传输需求。
波特率9600的应用领域1. 智能家居智能家居领域的设备通常只需要传输一些简单的数据，例如温度、湿度、灯光等信息。
这些数据量较小，不需要高速传输，因此波特率9600是一个常见的选择。
通过使用波特率9600，可以实现稳定的数据传输，同时减少功耗和硬件成本。
2. 传感器数据传输传感器通常用于采集环境中的各种数据，并将这些数据传输给控制器或中央处理器。
在一些低功耗的应用中，使用波特率9600可以实现合理的数据传输速率。
同时，波特率9600也可以减少传感器的能耗，提高整个系统的稳定性。
3. 简单数据采集设备对于一些简易的数据采集设备，如电子秤、温度计等，使用波特率9600能够满足常规的数据传输需求。
这些设备通常只需要传输少量的数据，因此选择较低的波特率可以减少通信的复杂性和成本。
总结波特率9600适用于一些需要较慢数据速率的应用，可以满足智能家居、传感器数据传输和简易数据采集设备等领域的需求。
在选择波特率时，应根据具体的应用需求和硬件性能进行合理的选择，以实现稳定的数据传输和良好的用户体验。
CAN波特率及采样点
CAN波特率及采样点CAN波特率及采样点CAN采⽤的是NRZ编码，数据流中是不含有时钟信息的，因此，报⽤接收设备要使⽤发射设备的时钟进⽤同步操作，从⽤获取数据。
CAN的标称位时（Nominal bit timing）可以分为四个段：同步段（sync_seg ）传播时间段（prop_seg ）相位缓冲段1（phase_Seg1 ）相位缓冲段2（phase_Seg2）⽤先，通过对这些字段的配置，可以确定CAN的波特率，例如我们常见的250kbps，500kbps等。
例如我们的CAN时钟频率是30MHz，要配置成250kbps的波特率，则应该是30*1000/250=120，也就是120个时间⽤（Time Quantum，以下简称tq）所以我们要把位时的和凑成120，也就是sync_seg + prop_seg + phase_seg1 + phase_seg2=120请注意，还有⽤个概念是同步跳转宽度SJW（synchronization jump width），这个是⽤来限定延长phase_seg1 或者缩短phase_seg2的最⽤宽度，不计⽤该位时的。
这四个时段，并不是随便取值就可以，每⽤个都有⽤定的范围和要求。
同步段是固定⽤个tq，所以sync_seg=1tq；其次，prop_seg + phase_seg1有些设备中是合在⽤起设定，phase_seg2单独设定。
还有如下要求：prop_seg + phase_seg1>phase_seg2phase_seg2>SJW但是，即使是已知上⽤的这些信息，仍有很多种组合⽤式，还不⽤以确定选⽤什么样的组合能取得较好的效果，这个时候就要引⽤采样点说明了。
定义是：（sync_seg + prop_seg + phase_seg1）/（sync_seg + prop_seg + phase_seg1 + phase_seg2）×100%根据CiA（CAN in Automation）的建议是：（1）⽤般配置在75-80%的位置（2）选择采样点位置在85%左右为佳（3）波特率> 800K：75% 波特率> 500K：80% 波特率 <= 500K：87.5%因此，我们继续以上⽤的为例，由于波特率为250kbps，因此，选择采样点为靠近87.5%为⽤标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
波特率详细介绍
在串行通信中,用波特率来描述数据的传输速度,所谓波特率,即每秒钟传送的二进制位数,其单位是bps(bits per second).它是衡量串行数据速度快慢的重要指标.国际上规定的一个标准波特率系
列:110,300,600,1200,1800,2400,4800,9600,14.4K,19.2K,28.8K,33.6K,56Kbps
RS232接口
RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（RXD）、3（TXD）、5（GND）这三个。
因此现在都把RS232接口叫做DB9。
元器件常识：市场上把公头的接插件叫做DRXX，母头的叫DBXX，比如我们电脑上的串口，在市场上叫做DR9，不是DB9，很多人都误叫做DB9，实际上的DB9是两个把两个DR9互相连接在一起的接口。
在文章中，我把所有的串口设备接口都统一叫做RS232接口。
RS-485接口
由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：
（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。
针对RS232接口的不足，于是就不断出现了一些新的接口标准，RS-485就是其中之一，它具有以下特点：
1. RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。
接口信号电平比RS-232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。
2. RS-485的数据最高传输速率为10Mbps 。
3. RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
4. RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232接口在总线上只允许连接1个收发器，即单站能力。
而RS-485接口在总线上是允许连接多达128个收发器。
即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。
因为RS485接口组成的半双工网络，一般只需二根连线（我们一般叫AB线），所以RS485接口均采用屏蔽双绞线传输。
RS232/RS485转换电路
由于有的设备是232接口的，有的是485接口的，如果有一台232接口的设备与一台485接口的设备通信，那就需要一个转换器，把232接口的设备的232信号转换成485信号，然后再与485接口的设备通信，这个转换器就是RS232/RS485转换电路。
如果是两台232接口的设备要进行远距离的通信，那只要加上两个
RS232/RS485转换电路就可以了。
以上的RS232/RS485转换电路上采用从计算机串口偷电技术，市场上称之为“无源RS232/RS485转换电路”，而“有源RS232/RS485转换电路”，电路原理图与上图差不多，只是电源部分改点而已，有兴趣的朋友可以到网上搜索下这方面的资料，很多的。
