cmu200作业指导书
CMU200综测仪操作手册
1.目的：规范综测仪的正确使用, 保证CDMA/GSM手机的射频参数测试的合理性与正确性。
2.参考资料：YDN 055-1997《900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范》EN 300 607-1（GSM 11.10-1）《数字蜂窝无线电通信系统(第2阶段)移动台一致性要求：部分1：CDMA2000数字蜂窝移动通信网设备总测试规范：移动台《R&S CMU200 使用说明书》3.仪器名称: 射频综测仪（型号：CMU200, 双模_GSM & CDMA2000）4.仪器自检和校准：为了能够保证每次的测试数据是准确的，经常需要对综测仪进行校准。
（1）打开综测仪的电源；（2）去掉与综测仪连接的全部射频线；（3）按“Menu Select”键选择“Basic Functions”→“Base”→“Maintenance”进“Maintenance”界面；（4）按“Select”键进行校准项选择，需校准项项目有“RXTX Selftest”和“FM Modulation Calibration”（5）按“Test“键后再按”ON/OFF”键开始校准，校准通过时会显示“Passed”提示。
5. 试验操作：5.1开机:（1）接好电源线(在仪器背面电源接口处标识相应的输入电压范围,通常接220V/50Hz电源), 按开机键, 进入待机界面；（2）开机预热30分钟后再准备测试。
（3）恢复仪器的原始设置：按“Reset”键后再按两次“Enter”键；5.2选择测试模块及网络标准：(1)此型号CMU200可以兼容不同制式的测试模块, 目前有GSM900, GSM1800, CDMA2000)。
选择不同制式测试模块(GSM或CDMA)，所用选择和确认可用旋钮操作完成：选择为滚动旋钮，确认则按一下旋钮。
(2)GSM测试模块及网络标准选择：在待机界面按“Menu Select”选择“GSM Mobile Station”→“GSM900”或“GSM1800”，按“Enter”，选择GSM测试模块后“Network Standard”缺省为“GSM only”。

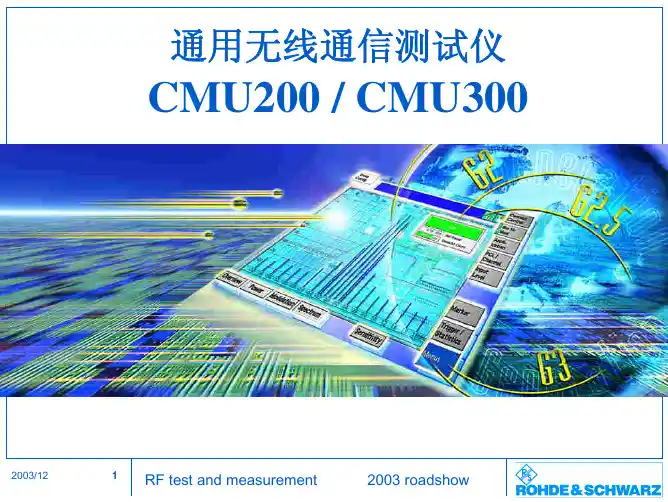

CMU200及CMU300中文手册
2003 roadshow
CMU200 Base Unit
音频测试 option B41
2003/12
10
RF test and measurement
2003 roadshow
CMU200 Base Unit
IF/IQ 接口 option B17
R F 4 IN RF3 O UT RF2 R F1 C M U F ro n t P a n e l
2003/12
17
RF test and measurement
2003 roadshow
CMU200 3GPP GSM/(E)GPRS
优势 – 新的频谱测量
一般特性 (Switching, modulation, switching &modulation)
更宽的频率范围
– ± 1.8MHz (基本) – ± 2.5MHz (需要option CMU-U65V04)
可能的应用:
生产 R&D 一致性测试 衰退测试 安装 维修
2003/12
3
RF test and measurement
2003 roadshow
CMU 亮点
速度:
创新的测试方法导致了最快的测试时间。几乎在同一个时间可以进行不同的TX测试 例如: 在每帧都测量一个power ramp，也就是说每秒可以有200次测量！ 在8PSK调制时，每秒大约100次测量！ WCDMA CDP 在没有外部触发的时候（ test model 3.32 ）测量每帧大约 使用0.3秒！
优势 – 新的频谱测量
2003/12
23
RF test and measurement
2003 roadshow
CMU200测试指南
CMU200测试指南1.CMU200测试方案介绍2.CMU200测试GSM/GPRS操作步骤3.CMU200测试CDMA操作步骤4.CMU200测试WCDMA操作步骤1.CMU200测试方案介绍1.1 CMU200基本说明1.2测试方案框架图2.CMU200测试GSM/GPRS操作步骤第一步:将GSM测试白卡插入DUT，DUT开机并打开射频模块，放入屏蔽箱中，合上屏蔽箱。
第二步：按MENUS键，选择要测试的频段及信令测试模式。
第三步：选择“RF”按钮，配置射频补偿。
RF Output和RF Input选择使用的射频端口，Ext.Att.Output和Ext.Att.Input表示输入信道和输出信道的射频补偿。
第四步：在Signal Off模式下，CMU跟DUT之间没有联系，按Signal On。
Network Support选择要测试的网络制式。
第五步：DUT在Signal On状态等待可以进入Synchronized状态，通过DUT拨打112直接呼叫CMU200，进入Alerting状态，稍等即可进入Call Established状态建立连接。
第六步：按MS Signal进行DUT测试，Avg.Burst Power(Current)即为DUT的平均发射功率。
通过PCL可以修改功率等级，Channel切换测试信道。
第七步：按Menus，选择Receiver Quality进行接收灵敏度测试。
选择BS Signal，ClassII<2.4%时，TCH Level BER输入的值即为灵敏度。
第八步：GSM900测试完毕，按Handover切换另外一个频段。
然后按下“Desstination Selection”按钮，选择“GSM 1800 Dualband”,按下“Eenter”以后，按下“Handover”按钮，CMU 会切换到“GSM1800 Overview”界面。
重复第六和第七步，完成功率和灵敏度测试。
CMU200-中文操作手册
CMU200操作手册目录第一章CMU200简述 (3)一CMU200应用及其基本功能 (3)二CMU200的主要优点 (3)三CMU200的按键及接口 (3)1 CMU版本管理器 (7)2 软件升级和版本管理 (8)第二章信令模式下移动台测试操作 (13)一CMU的5钟信令状态 (13)二移动台测试前的准备 (17)三GSM900 O VERVIEW (23)四GSM900 P OWER 测试 (29)五GSM900 M ODULATION测试 (45)六GSM900 S PECTRUM测试 (50)1 Modulation GMSK调制谱 (50)2 Switching GMSK (54)七 GSM900 Receive Quality测试 (57)第一章CMU200简述一 CMU200应用及其基本功能CMU200在测试中模拟基站，通过U m接口，对无线终端产品的性能指标进行测试的综合测试仪。
除此之外，CMU200还能作为信号源以及频谱分析仪，跟其他仪表配合起来使用。
作为一台综合测试仪，它几乎支持所有的协议：MS Test GSM400、900、1800、1900，TDMA IS 136，AMPS，CDMA IS 95，WCDMA，CDMA2000，EDGE等等。
当然不同协议的支持需要我们加载不同版本的软件。
因此，可以说CMU200是完全面向未来的模块化设计。
由于CMU200的基本单元中包含了信号源/功率计，示波器和简单的频谱分析仪的功能，CMU200广泛的应用于下列各个领域：RF开发模块设计生产中的模块测试生产中的最终测试功能测试特性测试高级维修质量检验测试系统的基本仪表基站模拟二 CMU200的主要优点CMU200的设计不仅满足现在的测试需求，而且为以后的升级提供了很多备用资源。
它的有点主要体现在以下几个方面：多标准支持的测试平台很快的测试速度很高的测试精度重量轻耗电省兼容性好三 CMU200的按键及接口CMU200的前面板主要是由VGA显示屏以及VGA两旁的软件以及下面的热键和右面的各类硬按键（FUNCTION、SYSTEM、DATA、V ARIATION、CONTROL）以及各类接口组成。
cmu200使用手册
怎样建立一个 GSM / GPRS 连接
该手机支持的频段，功率等级 和对应的发射功率
该手机所支持的多时隙等级 Multislot Class
►在手机同步或者GPRS附着到CMU200后，在屏幕左侧区域检查手机汇报的参数 ►使用 Connect Mobile 按钮和手机建立呼叫，这是MTC（手机被叫） ►或者通过手机拨打任意号码，CMU会自动建立连接，这是MOC （手机主叫）， 但 GPRS 连接只能用 MTC 方式建立
CMU的信令测试功能
正确理解信令和非信令测试之间的区别
CMU200的GSM信令测试功能
当激活CMU的一个通信标准之后，CMU会驻留在两种状态之下：
左 未连接状态 提示你进行和建立呼叫相关的设置，手机，基站和网络等等
右 测试结果界面 提供各种测试方法和结果 ► 请注意 Escape 键和 Connect Control 键之间的作用
常用按键
常用按键
位于面板的右侧上方 仪表基本的系统信息
Remote 菜单当中可以设置CMU200 Options 菜单当中记录了很多跟测试相关的串号/ 的 GPIB 地址。CMU200 使用了第二地址 Secondary 选件信息，包括硬件的(CMU-Bxx)和软件的 Address 来区分各个测试功能模块，比如 (CMU-Kxx)。以及操作平台 Firmware 的版本。 GSM900 的信令和非信令测试。在编写自动 图中这台表Base部分的版本是3.85版。每次 测试程序的时候，要注意对 CMU 第二地址的 的版本升级都会添加新的测试功能， Firmware 分配，同时在寻址的时候要正确操作。 同时纠正以往版本的一些 Bug。
INFO 显示当前仪表信息和硬件故障 RESET 恢复仪表默认设置 VOL/AUTO 没有使用
CMU200操作指南
第一章GSM射频参数测试
7，接收质量 (Receiver Quality)
（1）按右边的“MS Signal Settings ”键→按界面下边“PCL” 键设置功率控制等级（一般测试5等级，最大发射功率的 情况下）；按界面下边“Channel”键设置测试信道（一 般选择1，62，或124，参照射频参数测试表中的测试信 道设置）； （2）按“BS Signal”键设置参考电平为-102dBm； 按界面下方的“Receiver Quality”键→；读取屏幕左 上方的“BER”值，在功率-102dBm时，其BER值是否 超过2.4％，或者在BER不超过2.4％的情况下进“BS Signal”使用旋钮逐渐调节接收功率，记录使灵敏度测 试通过的最小功率值。
第一章GSM射频参数测试
4，功率/时间包络（Power）
（1）按右边的“MS Signal Settings ”键→按界面下边“PCL” 键设置功率控制等级（一般测试5，10，15等级，参照射 频参数测试表中的功率控制等级设置）；按界面下边 “Channel”键设置测试信道（一般选择1，62，或124， 参照射频参数测试表中的测试信道设置）； （2）按界面右边“Menu”键切换到主界面；按“Power ”读 取“RUN P/t ”图表中显示的功率与时间图形是否在包络 范围内，是否是单调递增函数，变化是否平滑。
3.
按下"BS Signal level"，设置"CDMA Power"为-104dBm，设置"F-PICH Level"为- 7dB，设置"F-FCH"为-15.6. （此步骤可省，均为 CMU 默认值） .
4.
读取 FER 值
第三章CDMA射频参数测试
CMU200!全中文说明书_手机综测仪基本操作和设置
一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮 Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有Cell GPRS\Cell EGPRS，仪器8960起基站的作用。
b、 Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。
c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。
最大功率干涉测试操作指导书
最大功率干涉测试操作指导书一试验目的：检验Camera, Receiver, Microphone在手机发射功率最大时是否正常工作。
二试验设备：CMU200 1台手机 1部三试验步骤：1. CMU200 的设置，点击RF，将Ext. Att.out.put和Ext. Att.I nput改为25，再点击BS signal将BCCH LEVEL 改为-80dBm，将TCH Ref Lever改为-80dBm，再进入Network将Bit stream改为Handset Low。
2. 用手机与CMU200建立通话，将TCH Channel 改为975，再点击MS signal，点击PCL，将PCL值在5和19中反复切换，听Receiver是否有TDMA noise 或其它干扰的杂音。
3. 将TCH Channel依次改为62，124，512，698，885，重复以上测试。
4. 保持上次通话，将Network中的Bit stream改为Loop back重复第3步测试。
5. 插上耳机，保持上次通话，重复2~4步测试。
6. 断开通话，将MS signal中的PCL改为5。
手机靠近天线，使用CMU200 呼叫手机，检查手机屏幕是否会出现异常波纹，铃声是否夹杂着干扰音。
在手机待机的状态时等待手机进入弱背光模式，用CMU给手机发短信看观测屏幕是否有异常现象如背光不稳定等，同时听来信铃声是否夹杂着干扰音。
再进入照相模式使用CMU200 呼叫手机，看画面是否有异常，是否及时切换到来电界面，在照相模式下用CMU给手机发短信看屏幕是否有异常的现象。
7. 将TCH channel 分别改为GSM的975，62，124信道和DCS的512，698，885信道。
重复5 。
四判定标准：Receiver 和MIC 没有TDMA noise 或其它干扰杂音，照相预览页面清晰没有波纹。
五注意事项：1. 在测试中如果总是掉话，可以适当加大RF，和TCH Ref Lever 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CMU200测试仪作业指导书目录1 范围 (3)2 计量器具控制 (3)3 校准项目及方法 (4)4 校准结果 (11)5 复校时间间隔 (11)6 意外情况处理 (12)7 样品和测量设备复位 (12)8 其他 (12)9 数字调制信号发生器操作规程 (13)10 数字调制信号分析仪操作规程 (14)11 测量设备的维护 (15)12 测量设备的期间核查 (16)13 射频信号发生器频率示值不确定度评定 (17)14 射频信号发生器输出功率电平示值不确定度评定 (18)15 射频分析仪频率示值不确定度评定 (21)16 射频信号发生器频谱纯度测量不确定度评定 (22)17 调幅测量结果的不确定度评定 (23)18 调频测量结果的不确定度评定 (24)1范围本指导书规定了CMU200移动通信综合测试仪的校准项目、方法及数据处理，仅适用于CMU200。
2计量器具控制2.1首次检定、后续检定和使用中检验首次检定是对用户新购置的、或制造厂新生产的频谱分析仪进行的检定。
首次检定结果应确定各项计量性能是否满足说明书中给定的相应技术指标。
后续检定包括有效期内的检定、周期检定以及修理后的检定。
后续检定时，测量仪上应具有上次的检定标记和检定证书。
后续检定后，各项性能指标如变化不大，允许用户按检定结果使用。
2.2 检定条件2.2.1 环境条件2.2.1.1 温度:(10—30)'C，检定期间温度波动小于2℃。
2.2.1.2 相对湿度:(65士15)%。
2.2.1.3 交流供电电源:(220士4) V, (50士5) Hz。
2.2.1.4 周围无影响正常检定工作的电磁干扰和机械振动。
2.3 检定用设备2.3.1 信号发生器2.3.1.1 要求指标：100kHz—2.7GHz，带GSM和WCDMA调制功能2.3.1.2 使用仪器：SMIQ03B，E4432B2.3.2 频谱分析仪2.3.2.1 要求指标：100kHz—7GHz，带GSM和WCDMA解调功能2.3.2.2 使用仪器：FSIQ26，FSP72.3.3 功率计及功率探头2.3.3.1 要求指标：100kHz—2.7GHz2.3.3.2 使用仪器：E4418B+E4412A2.3.4 功率放大器2.3.4.1 要求指标：100kHz—2.7GHz，输出功率100W2.3.4.2 使用仪器：自制放大器TG101-W2.3.5 定向耦合器2.3.5.1 要求指标：50MHz—2.7GHz，最大功率100W2.3.5.2 使用仪器：778D2.3.6 网络分析仪2.3.6.1 要求指标：100kHz—2.7GHz2.3.6.2 使用仪器：8753D2.3.7 示波器2.3.7.1 要求指标：2.3.7.2 使用仪器：2.3.8 频率计2.3.8.1 要求指标：100kHz—2.7GHz，最小分辨率0.1Hz2.3.8.2 使用仪器：5350B+R30313校准项目及方法3.1 外观及工作正常性检查3.1.1 被检频谱分析仪各按键、开关、旋钮、连结器应安装牢固，通断分明，转换清晰，旋转灵活，定位正确，无影响正常工作的机械损伤。
仪器按规定开机预热30分钟后，进行正常测试。
3.2 仪器自检3.2.1系统自检开机后用滚轮选择打开屏幕左边的Basic Functions的下拉菜单，选择Base，然后在屏幕右边的Select中选择System Selftest，然后在选择屏幕右边的Test键，按下ON/OFF键后开始自检,自检结束后会绿字提示。
3.2.2 环路自检在Select中选择Internal RF Loop Path 1,同样选择屏幕右边的Test键，按下ON/OFF键后开始自检，自检1->1结束后按下Enter键，然后开始自检2->2。
在Select中选择1->4/3->2 RF Loop Path 1,用N型线将1通道和4通道连接起来，同样选择屏幕右边的Test键，按下ON/OFF键后开始自检，自检1->4结束后，将2通道和3通道用N型线连起来，按下Enter键，然后开始自检3->2。
3.2.3 FM自校准在Select中选择FM Modulation Calibration,同样选择屏幕右边的Test 键，按下ON/OFF键后开始自检。
3.2.4 硬件自检在Select中选择Hardware Date Verification，同样选择屏幕右边的Test 键，按下ON/OFF键后开始自检。
3.3 软硬件信息记录开机后，按滚轮上方的setup键，通过滚轮上下查看software和hardware 的信息。
3.4 硬件版本及序列号信息记录开机后，插入PCMCIA卡，左边为E盘，右边为D盘，接外接键盘，ALT+F4，进入DOS系统，信息保存在cmu的c盘下的internal文件下的log文件下的identity.dat文件。
输入命令：copy identity.dat d:即可，然后通过读卡器将pcmcia卡里德identity.dat文件打开即可，可用word打开。
3.5 各板子电压自检数据记录3.5.1 前端板自检开机后用滚轮选择打开屏幕左边的Basic Functions的下拉菜单，选择Base，然后在屏幕右边的Select中选择FE Selftest，然后在选择屏幕右边的Test键，按下ON/OFF键后开始自检,记录数据。
3.5.2 参考板自检在Select中选择REF Selftest，然后在选择屏幕右边的Test键，按下ON/OFF 键后开始自检,记录数据。
3.5.3 数字板自检在Select中选择DIG Selftest，然后在选择屏幕右边的Test键，按下ON/OFF 键后开始自检,记录数据。
3.5.4 RXTX板自检在Select中选择RXTX 1 Selftest，然后在选择屏幕右边的Test键，按下ON/OFF键后开始自检,记录数据。
3.5.5 B95/B96自检在Select中选择AUXTX Selftest，然后在选择屏幕右边的Test键，按下ON/OFF键后开始自检,记录数据。
3.5.6 B17自检在Select中选择IQIF Selftest，然后在选择屏幕右边的Test键，按下ON/OFF键后开始自检,记录数据。
3.6 功能检查3.6.1 使用专用测试电缆连接CMU200与屏蔽盒。
3.6.2 将CMU200设置为信令模式，工作在语音模式下，根据线损等设置RF IN/OUT补偿，打开GSM或WCDMA移动电话，以便进行小区注册。
3.6.3 小区注册之后，CMU200呼叫手机进行主叫检查，此时手机应响铃，按手机的接听键，仪器应显示通话状态，按下仪器挂机键进行挂机检查，此时CMU200应退出通话状态。
然后从手机拨任意一个号码发出，以便进行被叫检查，CMU200也应进入通话状态。
3.6.4 进行回声检查，对手机的麦克风讲话，应能在手机的耳机中听到回声。
3.6.5 进行误比特率功能检查，保持仪器的通话状态，能够进行误比特率、误帧率、邻道泄漏比、频谱辐射模板和频谱监控测试功能，各项指标应全部正常。
3.7 参考频率3.7.1 仪器连接如图1所示。
图1 参考频率REF OUT 1（内部参考10MHz）3.7.2 设置CMU200为内部参考，连接REF OUT 1到示波器，测量10MHz信号的峰峰值电压（Vpp），记录于表格中。
3.7.3 仪器连接如图2所示。
图2 参考频率REF OUT 1（外部参考）3.7.4 设置CMU为外部参考，频率为52MHz，信号发生器输出52MHz，16dBm的信号到CMU200的REF IN端口，用示波器测量CMU200的REF OUT 1输出信号，应为52MHz，记录峰峰值电压（Vpp）。
3.7.5 设置CMU外部参考频率为1MHz，信号发生器输出1MHz，16dBm到CMU200的REF IN端口，示波器测量CMU的REF OUT 1端口输出信号峰峰值电压（Vpp）。
3.7.6 仪器连接按照图2将REF OUT 1换为REF OUT 2。
设置CMU为外部参考，频率为10MHz，参考输出设置为REF OUT 2，频率为13MHz或10MHz，信号发生器输出10MHz，16dBm的信号到CMU200的REF IN端口，示波器测量REF OUT 2输出信号峰峰值电压。
3.8 输出频率准确度3.8.1 仪器连接如图3所示。
图3 输出频率准确度3.8.2 设置CMU200为Base下RF OUT 3输出，根据证书表格设置频率，输出功率为0dBm，用频率计测量频率偏差。
3.9 VSWR3.9.1 仪器连接如图4所示图4 VSWR3.9.2 将网络分析仪的1端口接上射频线后做1端口校准。
3.9.3 依次连接CMU200的四个端口到网络分析仪1端口的射频线，打开CMU200的信号发生器功能，发射电平设为最低（-130dBm或-90dBm），打开宽带分析仪功能。
3.9.4 设置网络分析仪为S11，SWR模式，记录测量的电压值。
3.10 输出频率建立时间3.10.1 仪器连接如图5所示。
10MHz ReferenceAUX3 Pin 2 External Trigger图5 输出频率建立时间3.10.2 设置CMU200在BASE下信号发生器模式，输出电平为0dBm，频率为证书中的F1，Hopping ON, Hopping Mode: Absolute, Hopping频率为证书中的F2，Ramping OFF。
3.10.3 按如下步骤设置FSIQ26：Mode→Vector Analyzer→Anolog Demod→Meas Result→FM Signal，Real Time Off↑（返回）→Trigger→Extern：-80mV，Slope Neg↑（返回）→Range→Y Per Div：1kHz↑（返回）→Sweep Time：1ms，Demod Bandwidth：50kHzCenter：F2（根据证书）Sweep→Single SweepMKR记录信号从触发到达到＜1kHz内的时间。
3.11 发射电平建立时间3.11.1 仪器连接如图5所示。
3.11.2 在步骤4.10基础上继续设置CMU200为Hopping OFF，Ramping ON，频率为1GHz，电平根据证书设置。
3.11.3 Preset FSIQ26，按照下列步骤设置：Center：1GHz，Span：0Hz，Coupling→RBW：10MHz，REF：CMU发射电平+2dB，Trigger→Extern：60mV，MKR记录信号从触发到达到最大值-0.5dB内的时间。
