cmu200测试仪使用详解.pdf
CMU200使用方法详解
名称 通 用 选 件 专 用 选 件 B11 B12 B17 Z10 B21 B52 K45 K21
1.4 CMU200 的基本操作
1.4.1 CMU200的控制面板 1.4.2 CMU200的按键及接口 1.4.3 外围设备的连接与设置 控制器连接 外部键盘连接 外部显示器连接 外部打印机 连接 外部同步设备的连接
1.4.2 CMU200的按键及接口
预选择菜单： MENU SELECT 菜单选择 DATA 文件管理 CTRL 保留为以后扩展用
数据输入： 0…9 数字输入 ENTER 确认 * . E 特殊字符，小数点，十六进制“E” ＃_F 特殊字符，负号，十六进制“F” G/n mV A 109/10-9,单位，十六进制“A” M/u uV W B 106/10-6, 单位，十六进制“B” K/m dB uV C 103/10-3, 单位，十六进制“C” *1 dBm dB D 100, 单位，十六进制“D” ON/OFF 编辑或者测试的打开/关闭 EXP/COMP CONT/HALT 进入/退出编辑，测试控制 UNIT 保留为以后扩展用
外部显示器连接
外接的VGA显示器可以通过15针SUB-D连接头连接到CMU200。
外部同步设备的连接
通过三个BNC连接器（REF in，REF out1
，REF out2）连接外围同步设备
1.4.3 外围设备的连接与设置
外部打印机连接
打印机可以通过并行接口LPT或串口1、2连接。在SETUP按键的PRINT页 面对其配置。
1.4.2 CMU200的按键及接口
ESCAPE 退出下拉菜单，关闭编辑框， 取消确认。 ON/STANDBY 测试模式跟待机模式的切换
CMU200的使用文档资料
按BS Signal进入下图 ，我们可以更改测试中基站侧的相 关设置。
17
按NETWORK进入网络属性设置，选择比特流类型，一 般选择ECHO。
18
按RF进入补偿设置， Output和RF Input向我们只是测试 所使用的输出以及输入射频端口；而Ext.Att Output和 Ext.Att Input表示输入信道和输出信道的射频补偿。
IEEE488 GPIB线接口
LPT 25pin 并口
COM1 9pin 串口1
COM2 9pin 串口2
MONITOR 外置显示接口
KEYBOARD 键盘接口
7
信令模式下移动台测试操作
CMU的5钟信令状态
CMU200可以工作在非信令模式和信令模式。在了解如何对移动台 进行测试前，我们先了解下CMU200的5钟不同信令状态。在CMU 信令模式下的测试，无论通话的建立、释放，以及无线移动网络的 控制，信号都可区分为以下5种。
19
当各相关属性都设置正确以后，在移动台和CMU200同步完成 后，建立呼叫连接后就可以看到相应的测试项目（进入哪个测 试项由原先设置决定），如果事先无定义，其便会进入 OVERVIEW界面。然后便可以根据你的测试需要进行相应的 测试。如下幻灯片所示：
20
GSM测试项目简单介绍
1.发射载波峰值功率:
27
测试原理及方法：
首先由MS按照一般的呼叫建立过程在一个绝对射频频道号 （ARFCN）为60～65之间的TCH信道上建立一个呼叫，并 将该MS的功率控制电平设置为其最大功率等级，设置该MS 的时间提前量TA(timing advance)值为0。
在综合测试仪CMU200设置BCCH AND TCH信道，选择并 激活RF POWER RAMP 即可测试功率／时间特性。对于移 动台，有两种基本格式的突变：常规突发和接入突发，因 而需要分别加以验证两种格式的发射载频包络。将GSM规 定的常规突发功率／时间模板与该突发的工作包络相比较， 看其上升沿、下降沿及幅度平坦度是否在功率／时间模板 的要求之内。
cmu200测试仪使用详解
由于 CMU200 的基本单元中包含了信号源/功率计，示波器和简单的频谱分析仪的功 能，CMU200 广泛的应用于下列各个领域：
RF 开发 模块设计 生产中的模块测试 生产中的最终测试 功能测试 特性测试 高级维修 质量检验 测试系统的基本仪表 基站模拟
二 CMU200 的主要优点
CMU200 的设计不仅满足现在的测试需求，而且为以后的升级提供了很多备用资源。 它的有点主要体现在以下几个方面：
但是如果在硬盘里面如果没有和用户选择相兼容的软件版本，那么会出现如下的出错提示 框：
最后当软件安装完成以后会出现如下的对话提示框：
点击“Finish installation”安装完成。 如果用户还要安装下个软件的时候，这时候 CMU 会自动检查是否有足够的硬盘空间，
如果不够的话，会出现如下对话框：
点击“Install ”，那么 CMU 会自动完成安装。但是如果要安装一个全新的固件的时候要么 对现有的版本进行升级要么创建一个新的，这时候会出现二选一的对话框，如下图：
但是需要注意的是如果用户安装的新的基本软件版本跟已经存在的软件版本不兼容的话，那 么这个对话框会被忽略，因为这时候必须进行全新的安装。如果升级存在的版本，用户可以 选择一个已经存在的配置然后代替基本的软件版本，这时候会出现如下的升级选择对话框：

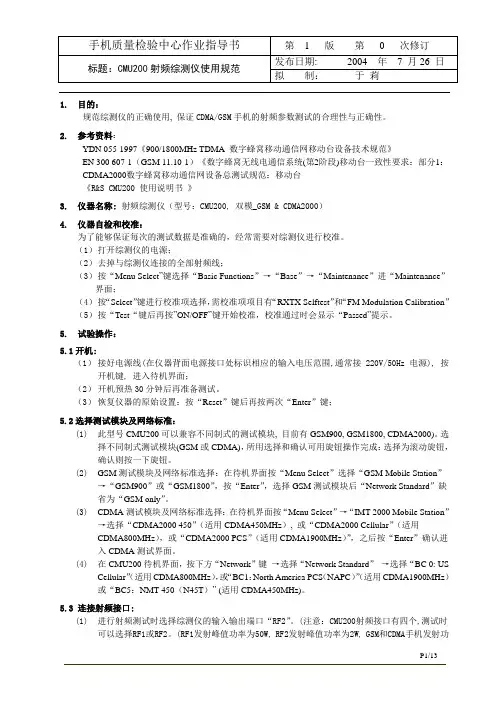

CMU200综测仪实测操作指南
1.目的：规范综测仪的正确使用, 保证CDMA/GSM手机的射频参数测试的合理性与正确性。
2.参考资料：YDN 055-1997《900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范》EN 300 607-1（GSM 11.10-1）《数字蜂窝无线电通信系统(第2阶段)移动台一致性要求：部分1：CDMA2000数字蜂窝移动通信网设备总测试规范：移动台《R&S CMU200 使用说明书》3.仪器名称: 射频综测仪（型号：CMU200, 双模_GSM & CDMA2000）4.仪器自检和校准：为了能够保证每次的测试数据是准确的，经常需要对综测仪进行校准。
（1）打开综测仪的电源；（2）去掉与综测仪连接的全部射频线；（3）按“Menu Select”键选择“Basic Functions”→“Base”→“Maintenance”进“Maintenance”界面；（4）按“Select”键进行校准项选择，需校准项项目有“RXTX Selftest”和“FM Modulation Calibration”（5）按“Test“键后再按”ON/OFF”键开始校准，校准通过时会显示“Passed”提示。
5. 试验操作：5.1开机:（1）接好电源线(在仪器背面电源接口处标识相应的输入电压范围,通常接220V/50Hz电源), 按开机键, 进入待机界面；（2）开机预热30分钟后再准备测试。
（3）恢复仪器的原始设置：按“Reset”键后再按两次“Enter”键；5.2选择测试模块及网络标准：(1)此型号CMU200可以兼容不同制式的测试模块, 目前有GSM900, GSM1800, CDMA2000)。
选择不同制式测试模块(GSM或CDMA)，所用选择和确认可用旋钮操作完成：选择为滚动旋钮，确认则按一下旋钮。
(2)GSM测试模块及网络标准选择：在待机界面按“Menu Select”选择“GSM Mobile Station”→“GSM900”或“GSM1800”，按“Enter”，选择GSM测试模块后“Network Standard”缺省为“GSM only”。
综测仪CMU200使用操作
第二讲 综测仪CMU200使用操作一控制面板说明选择及确认按钮当左右旋转时为选择当按下去时为确认系统复位键当系统设置有误时可按此键对系统设置恢复到综测仪功能设置如之间转换测试综测仪系统设置如二设置SYSTEM SET REMOTE1SCPI CONNECTION 电脑与CMU200联系方式设置PORT GPIB可通过V ARIATION来选择COM1COM2GPIB通过GPIB卡联接2PRIMARY ADDRESS[GPIB] 设置GPIB卡地址需与软件相对应否则软件将不能通过GPIB卡控制CMU200PRIMARY ADDRESS 1 一般地址为13SECONDARY ADDRESS[GPIB] 次要的地址FUNCTION GROUP MODEADDRESS1 RF NON-SIGNALLINGADDRESS2 GSM 900 SIGNALLINGADDRESS3 GSM 900 NON-SIGNALLINGADDRESS4 GSM 1800 SIGNALLINGADDRESS5 GSM 1800 NON-SIGNALLING ADDRESS6 NOT MAPPED以后同上三FUNCTION MENU SELECT功能菜单设置MENU SELECT按一下出现设菜单再按一下退出也可按ESCAPE键进入设置1 BASIC FUNCTIONBASERFAUDIO2GSM MOBILE STATION GSM或DCS测试选择GSM900GSM18003IMT-2000 MOBILE STATION CDMA测试选择CDMA 2000 CELLULAR四使用在主界面下按一下ESCAPE进入MENU SELECT测试项目设置再按一下返回到主界面1右上角CONNECT CONTROL按下可进入联接控制GSM 900 CONNECTION CONTROL状态右边SIGNAL OFFCONNECT MOBILE 仪器呼叫手机SET SMS 仪器向手机发射短信息下面CONNECTION 主界面 MS SIGNAL 手机信号设置功率等级 BS SIGNAL 基站信号设置 NETWORD 网络AF/RF 补偿设置RF OUTPUT 为端口设置123EXT.ALT OUTPUT 设置补偿点测补偿为0.2dB天线测试补偿为30dB2 手机呼叫仪器2.1如果有综测卡手机开机后按任意数字可呼叫仪器 2.2如果没有综测卡只能拨112呼叫仪器 2.3如果用天线偶合测试最好加屏蔽箱2.4如果用点测方式2D 2C2模块需将连接点断开3A/3AD 模块需将天线匹配元件取掉3188此两元件取掉2D 此焊点断开3 手机与仪器联接上后可按MENUS 返回到主菜单 3.1OVERVIEW 主界面MS SIGNAL PCL功率等级05BS SIGNAL TCH 基站功率-60dBm CHANNEL 信道 TIMESLOT 37按MENUS 返回到主界面3.2POWER 功率帧按APPLIC.1可查看细节 ANALYZER LEVEL PCL 所有测试参数3.3MODULATION 相位3.4SPECTRUM 调制频谱3.5开关频谱3.6灵敏度四CDM55的基本操作1开机后出来如下界面按MANUAL TEST进入手机测试界面2进入手机测试界面后按CONNECT/EXT.ATT.右进入射频参数补偿用标准样机调试在此界面下将手机与仪器联接后如出现联接界面3手机登陆仪器后的界面4手机呼叫仪器手机拨112即可与仪器联接5仪器呼叫手机按下CALL TO MOBILLE手机会有信号手机按下通话键即可6仪器向手机发送短信按下SHORT MESSAGE即可。
CMU200使用方法讲解
1.4.2 CMU200的按键及接口
系统控制： HELP 保留为以后扩展用 SETUP 仪表设置 PRINT 打印 值可变按键和组选择： 转动旋钮 在输入域可变值，表中选择 参数以及下拉菜单的选择。 可用于扩大或压缩表，按下 表示对所选内容的确认。 垂直光标键 在下拉菜单中选择中光标 垂直移动 水平光标键 在下拉菜单中选择中光标 水平移动
1.4.2 CMU200的按键及接口
AUX1/2 辅助音频信号输 入输 出口，可能在远程控制中使用 AF IN/OUT音频信号的主 输入输出端口
RF1 RF2
射频信号输入输出口 上面的指示灯表示射频 信号相对与 CMU是输入还是输出 RF3 OUT 射频信号输出口 RF4 IN 射频信号输入口
1.4.2 CMU200的按键及接口
名称 通 用 选 件 专 用 选 件 B11 B12 B17 Z10 B21 B52 K45 K21
1.4 CMU200 的基本操作
1.4.1 CMU200的控制面板 1.4.2 CMU200的按键及接口 1.4.3 外围设备的连接与设置 控制器连接 外部键盘连接 外部显示器连接 外部打印机 连接 外部同步设备的连接
是射频收发电路模块 ， 它的作用是进行对发射 和接收的信号进行上 / 下 变频处理 , 将中频信号转 换为射频信号或将射频 信号转换为中频信号
CMU200操作指南
第一章GSM射频参数测试
7，接收质量 (Receiver Quality)
（1）按右边的“MS Signal Settings ”键→按界面下边“PCL” 键设置功率控制等级（一般测试5等级，最大发射功率的 情况下）；按界面下边“Channel”键设置测试信道（一 般选择1，62，或124，参照射频参数测试表中的测试信 道设置）； （2）按“BS Signal”键设置参考电平为-102dBm； 按界面下方的“Receiver Quality”键→；读取屏幕左 上方的“BER”值，在功率-102dBm时，其BER值是否 超过2.4％，或者在BER不超过2.4％的情况下进“BS Signal”使用旋钮逐渐调节接收功率，记录使灵敏度测 试通过的最小功率值。
第一章GSM射频参数测试
4，功率/时间包络（Power）
（1）按右边的“MS Signal Settings ”键→按界面下边“PCL” 键设置功率控制等级（一般测试5，10，15等级，参照射 频参数测试表中的功率控制等级设置）；按界面下边 “Channel”键设置测试信道（一般选择1，62，或124， 参照射频参数测试表中的测试信道设置）； （2）按界面右边“Menu”键切换到主界面；按“Power ”读 取“RUN P/t ”图表中显示的功率与时间图形是否在包络 范围内，是否是单调递增函数，变化是否平滑。
3.
按下"BS Signal level"，设置"CDMA Power"为-104dBm，设置"F-PICH Level"为- 7dB，设置"F-FCH"为-15.6. （此步骤可省，均为 CMU 默认值） .
4.
读取 FER 值
第三章CDMA射频参数测试
CMU200!全中文说明书_手机综测仪基本操作和设置
一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮 Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有Cell GPRS\Cell EGPRS，仪器8960起基站的作用。
b、 Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。
c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如果用户点击了“Delete”的相关软键，那么当前的固件配置将会被删除，并且 CMU 会要 求用户激活余下的软件版本中的一个。如下图：
如果用户点击了版本管理器里“Install software from PC—card slot 0”的相关软键，那么 会出现如下界面：
1 CMU 版本管理器
版本管理器是一个被设计成能以很方便的方式激活、删除、安装、结合以及列出不同 的软件版本。并且它提供了设备的硬件以及软件版本配置信息，并且能重新设置存储在随机
存储器上的启动配置。 如果 CMU 检测到软驱或 PCMCIA 插槽里的存储介质上有 CMU 固件的安装版本，那么
在启动的时候版本管理器会自动的打开。版本管理器的主界面如下图：
DATA
SYSTEM VARIATION
Further Keys CONTROL
数据输入：
0…9 *.E ＃_F G/n mV A M/u uV W B K/m dB uV C *1 dBm dB D ON/OFF EXP/COMP ENTER CONT/HALT UNIT
数字输入（编辑字符串用的字母） 特殊字符，小数点，十六进制“E” 特殊字符，负号，十六进制“F” 109/10-9,单位，十六进制“A” 106/10-6, 单位，十六进制“B” 103/10-3, 单位，十六进制“C” 100, 单位，十六进制“D” 编辑或者测试的打开/关闭
多标准支持的测试平台 很快的测试速度 很高的测试精度 重量轻 耗电省 兼容性好
三 CMU200 的按键及接口
CMU200 的前面板主要是由 VGA 显示屏以及 VGA 两旁的软件以及下面的热键和右面 的各类硬按键（FUNCTION、SYSTEM、DATA、VARIATION、CONTROL）以及各类接口 组成。下图为 CMU200 的前视图。
参考频率接口
AUX，SERVICE，AUX4，extensions
四、软件升级和版本管理
利用软盘驱动或是用设备前部的 PCMCIA 接口来安装新的固件。在这样的情况下新安 装的软件属性必须把一段键码输入到相应的软件属性菜单里面才能激活。通过 CMU 提供的 版本管理器这样一个工具能是用户在同一设备里更方便的安装新的固件或者使用不同的应 用和版本。

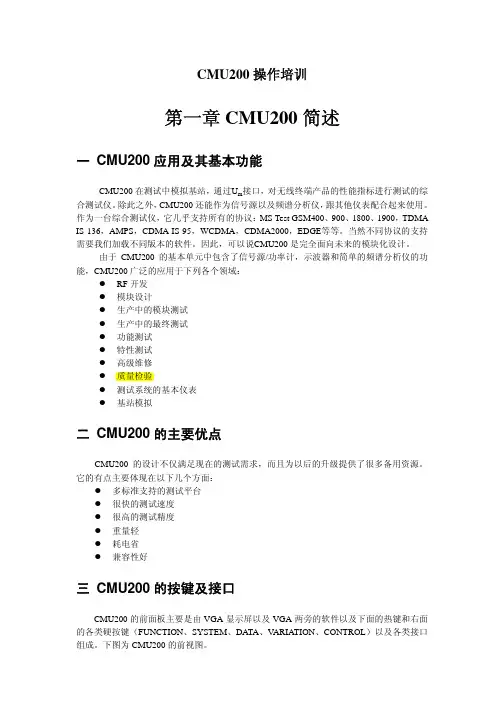

CMU200 操作培训
第一章 CMU200 简述
一 CMU200 应用及其基本功能
CMU200 在测试中模拟基站，通过Um接口，对无线终端产品的性能指标进行测试的综 合测试仪。除此之外，CMU200 还能作为信号源以及频谱分析仪，跟其他仪表配合起来使用。 作为一台综合测试仪，它几乎支持所有的协议：MS Test GSM400、900、1800、1900，TDMA IS 136，AMPS，CDMA IS 95，WCDMA，CDMA2000，EDGE等等。当然不同协议的支持 需要我们加载不同版本的软件。因此，可以说CMU200 是完全面向未来的模块化设计。
确认 进入/退出编辑，测试控制 保留为以后扩展用
系统控制： HELP SETUP PRINT
保留为以后扩展用 仪表设置 打印
值可变按键和组选择： 转动旋钮
在输入域可变值，表中选择 参数以及下拉菜单的选择。 可用于扩大或压缩表，按下 表示对所选内容的确认。
垂直光标键
在下拉菜单中选择中光标 垂直移动
水平光标键
由于 CMU200 的基本单元中包含了信号源/功率计，示波器和简单的频谱分析仪的功 能，CMU200 广泛的应用于下列各个领域：
RF 开发 模块设计 生产中的模块测试 生产中的最终测试 功能测试 特性测试 高级维修 质量检验 测试系统的基本仪表 基站模拟
二 CMU200 的主要优点
CMU200 的设计不仅满足现在的测试需求，而且为以后的升级提供了很多备用资源。 它的有点主要体现在以下几个方面：
AUX1/2 AF IN/OUT
辅助音频信号输入输出口， 可能在远程控制中使用 音频信号的主输入输出端口
RF Connectors
RF1 RF2
射频信号输入输出口 上面的指示灯表示射频信号相对与 CMU 是输入还是输出
RF3 OUT RF4 IN
射频信号输出口 射频信号输入口
Mains Switch
如果用户要用不同的功能可以使用相应的软键激活。但是需要注意，如果这台 CMU 上 只存在一个软件版本的配置，那么激活其它软件属性的功能就失效。
2 软件升级和版本管理
如果用户选择了“Activate other software”那么会出现如下界面：
例如，如果用户选中了“base 2X10.N03”那么这一项就会显示红色，如果用户点击“安装。
在下拉菜单中选择中光标 水平移动
ESCAPE
退出下拉菜单，关闭编辑框， 取消确认。
ON/STANDBY 测试模式跟待机模式的切换
DATA1，DATA2 AUX3 和 SPEECH AF Connectors
控制功能：
CLR ← INS DEL VOL AUTO INFO RESET
清除编辑的字符串 从右向左依次清除字符 在编辑框中插入或者重写有关内容 依光标擦除字符 保留为以后扩展用 保留为以后扩展用 系统信息和硬件诊断 恢复出厂设置
主电源开关 电源插头
Interfaces
IEEE488 GPIB 线接口
LPT
25pin 并口
COM1
9pin 串口 1
COM2
9pin 串口 2
Intermediate frequency Refrence frequency
MONITOR 外置显示接口 KEYBOARD 键盘接口
IF3 RX CH1 CMU 接收机中频 BNC 接头
图 2-1 CMU200 前视图 CMU200 的后面板如下图所示，主要由信号、同步的输入输出口以及远程控制、外围设
备的接口和电源及其开关组成。
图 2-2 CMU200 后视图 下面简单介绍一下各类按键以及接口。 FUNCTION
预选择菜单： MENU SELECT DATA CTRL
菜单选择 文件管理 保留为以后扩展用
