高喷灌浆
高喷灌浆施工流程
高喷灌浆施工流程一、施工方法和工艺流程(1)施工方法高压喷射(以下简称高喷)灌浆技术是用钻机在地层中造孔,将带有喷头的喷射管下至孔内预定位置,用高压泵形成的高速液流、空压机形成的气流从喷嘴中同轴喷射出去,直接冲击、切割、破坏、剥蚀地层,地层破坏后剥落下来的土石料湿化崩解、升扬置换,而灌注的水泥浆或其他复合料浆液中的胶凝颗粒表面的强烈吸附活性与被破坏的地层土石颗粒之间发生充分的强制性掺搅混合,充填挤压,移动包裹,至凝结硬化,从而构成坚固的凝结体,成为结构密实、强度大、有足够防渗性能的构筑物,以满足工程需要的一种技术措施。
高喷灌浆在围堰平台填筑完成后分段进行,采用MGY80型锚固钻机、克莱姆钻机跟管钻进成孔,GYP-50高喷台车进行旋转提升。
(2)施工工艺流程高喷灌浆工艺流程为:场地平整→钻机就位→钻孔进入设计孔深→下PVC护壁管(或注泥浆)、拔套管→台车就位→下喷射管→水、浆、气喷射→旋转提升→高喷台车移位→回填封孔。
(3)施工参数:高喷施工参数经生产性灌浆试验确定。
二、施工准备(1)场地平整。
围堰填筑到高喷施工平台高程后,立即对对施工场地进行平整,对低洼和表部松散部位回填、碾压和加固,以满足施工机械行走的需要。
(2)测量放样。
根据设计桩位布置及现场控制点,由测量人员现场放出具体孔位并明确标识,孔位中心偏差不大于5cm。
(3)在高喷施工前完成水、电、气及制浆系统等布置。
三、高喷造孔(1)采用MGY80及克莱姆钻机冲击跟管钻进,孔径φ146mm。
(2)孔位放样后,钻机就位,调整钻机呈水平状态,稳固后方可开孔,开孔孔位与设计孔位的偏差不大于5cm。
(3)钻孔分1、Ⅱ两个次序进行,孔深按施工图纸控制。
(4)孔距。
旋喷孔孔距为0.8～1.0m,最终由高喷生产性试验确定。
(5)跟管钻进至设计孔深,起钻后注入护壁泥浆,用拔管机拔出套管并保护好孔口,防止异物掉入孔内。
(6)钻孔完成后进行孔斜和孔深测量,由质检人员进行工序验收,检测孔深达到设计要求、孔底偏斜率<1.5以后方可终孔,并经工程师验收签证,否则进行纠偏或加深,钻孔终孔验收合格后,对孔口妥善保护。
高压喷射灌浆
高压喷射灌浆20世纪70年代初，日本将高压水射流技术应用于软弱地层的灌浆处理，成为一种新的地基处理方法——高压喷射灌浆法（高喷）。
它是利用钻机造孔，然后将带有特制合金喷嘴的灌浆管下到地层预定位置，以高压把浆液或水、气高速喷射到周围地层，对地层介质产生冲切、搅拌和挤压等作用，同时被浆液置换、充填和混合，待浆液凝固后，就在地层中形成一定形状的凝结体。
通过各孔凝结的连接，形成板式或墙式的结构，不仅可以提高基础的承载力，而且成为一种有效的防渗体。
由于高压喷射灌浆具有对地层条件适用性广、浆液可控性好、施工简单等优点，近年来在国内外都得到了广泛的应用，在大颗粒地层、动水、淤泥地层和堆石堤（坝）等场合，应用高压喷射灌浆技术具有显著的技术经济效益。
一、高压喷射灌浆机理从理论和工程实践分析，高喷的作用和机理主要有以下几个方面。
1.冲切掺搅作用高喷技术主要是借助于高压射流，通过冲击、切割和强烈扰动，使浆液在射流作用范围内扩散，充填周围地层，并与土石颗粒掺混搅和，硬化后形成凝结体，从而改变了原地层结构和组分，借以达到防渗或提高承载力的目的。
高喷凝结体是多种因素综合作用的结果，其中原地层结构和施工条件对其性能起关键作用。
高压射流对地层结构的影响范围，取决于比能E值的大小，其表达式为式中E——每米施喷柱耗用的能量，MJ/m；P——喷射灌浆压力，0.1MPa；Q——射流浆量，L/min；v——提升速度，cm/min。
比能E值大，旋喷柱的直径大，对同一地层、同一设计的柱径而言，一般有一最优比能值，通常选用40～70，最终应通过现场高喷试验确定。
2.升扬、置换作用高喷施工时，水、气或浆、气由喷嘴中喷出，压缩空气除能对水或浆液构成外包气层，使水或浆液射流能透入地层较远距离，并维持较大压力破碎地层结构外，在能量释放过程中，类似“孔内空气扬水”原理，还可产生升扬作用，将经射流冲击切削后的土石碎屑和地层中细颗粒由孔壁及喷射杆的环状间隙中升扬带出孔外，空余部位由浆液替代，同时也起到了置换的作用。
高压喷射灌浆技术
（5）位移袱裹。冲切搅拌过程中，遇有大颗粒，将使射流受阻，但随着自下而上的冲切掺搅，大颗粒下沉， 水泥浆在大颗粒周围形成袱裹充填凝结作用 。
高压喷射灌浆施工
施工设备分三管、二管和单管构件各有不同。三管法包括高压水泵、空气压缩机、浆液搅灌机；二管法包括 空气压缩机和高压泥浆泵；单管法只设高压泥浆泵。上述3种设备在施工时都必须备有进行旋、摆、定喷及提升的 孔口装置。
Hale Waihona Puke 高压喷射灌浆机理（1）冲切掺搅。高压水或浆液从直径约2mm~3mm的喷射嘴射出，在动水压力冲击下，沿喷射方向冲切搅拌土 体。
（2）升扬置换。水气或浆气同轴同方向喷射，压缩气体在水射束周围形成气幕，保护水或浆射束，减少射流 与土的摩阻力，使射水束能量不过早衰减，以增加冲切距离。在冲切过程中，水、气、浆与地基中的土粒掺搅混 合，形成夹气混合液，沿冲切范围及孔壁与管路周围间隙冒出地面。由于压缩空气在浆液中分散形成的气泡与地 面大气的压差，冒出的浆液呈沸腾状，增加了升扬挟带能力，使作用范围内的土体细颗粒容易带出地面，留下的 土体粗颗粒和水泥浆混合，有利于增加凝结体强度。
高压喷射灌浆技术
施工技术
01 简介
目录
02 高压喷射灌浆机理
03 高压喷射灌浆施工
04 分类
SL高喷灌浆规范
前言本标准是根据原电力工业部《关于下达成1997年制定、修订电力行业标准计划项目的通知》（综科教[1998]28号文）的补充计划进行编制的。
高压喷射灌浆技术自20世纪 70年代引进我国，后逐渐在各行业建筑领域推广，普遍应用于建筑物的地基加固，提高地基承载力，并且取得了令人满意的效果，一些指导高喷灌浆加固地基的行业技术标准也已经颁布实施。
高喷灌浆在水电水利行业中除应用于地基加固外，更广泛地应用于水工建筑物的防渗工程中。
与一般的地基加固相比较，建造高喷灌浆防渗墙有不同的特点与要求。
多年来，经过水电水利行业广大工程技术人员的努力，在各种规模的水工建筑物中，在复杂多样的地质条件下，建成了大量的高喷灌浆防渗墙，积累了丰富的经验。
为了保证高喷灌浆防渗工程的质量，结合水工建筑的特点编制本标准。
本标准由中国电力企业联合会提出。
本标准由电力行业水电施工标准化技术委员会归口并负责解释。
本标准主要起草单位：中国水利水电基础工程局。
本标准参加起草单位：山东省水利水电科学研究院、水利部建设与管理总站。
本标准主要起草人：夏可风、孙钊、查振衡、李允中、张福贤、王明森、蒋振中、赵存厚、肖恩尚、黄灿新。
1 范围本标准规定了水电水利高压喷射灌浆防渗工程（以下简称高喷灌浆）的技术要求和工程质量检验、评定方法。
本标准本规定适用于淤泥质土、粉质粘土地层以及粉土、砂土、砾石、卵（碎）石等松散透水地基或填筑体的高喷灌浆。
对含有较多漂石或块石的地层，应通过高喷灌浆试验确定其适用性和设计、施工参数。
1.0.3水工建筑物防渗工程的高喷灌浆，除应遵守本规范外，尚应符合国家现行有关标准的规定。
振孔高喷灌浆以及用于其它建筑物防渗工程的高喷灌浆等，可参考本规范。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

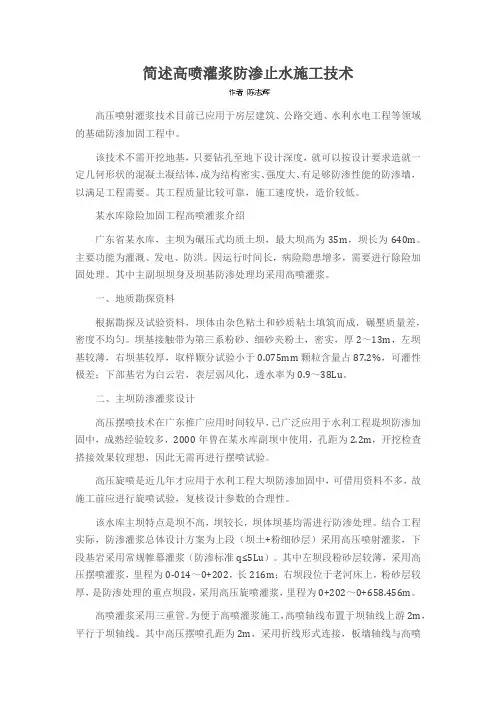

简述高喷灌浆防渗止水施工技术
简述高喷灌浆防渗止水施工技术高压喷射灌浆技术目前已应用于房层建筑、公路交通、水利水电工程等领域的基础防渗加固工程中。
该技术不需开挖地基，只要钻孔至地下设计深度，就可以按设计要求造就一定几何形状的混凝土凝结体，成为结构密实、强度大、有足够防渗性能的防渗墙，以满足工程需要。
其工程质量比较可靠，施工速度快，造价较低。
某水库除险加固工程高喷灌浆介绍广东省某水库，主坝为碾压式均质土坝，最大坝高为35m，坝长为640m。
主要功能为灌溉、发电、防洪。
因运行时间长，病险隐患增多，需要进行除险加固处理。
其中主副坝坝身及坝基防渗处理均采用高喷灌浆。
一、地质勘探资料根据勘探及试验资料，坝体由杂色粘土和砂质粘土填筑而成，碾壓质量差，密度不均匀。
坝基接触带为第三系粉砂、细砂夹粉土，密实，厚2～13m，左坝基较薄，右坝基较厚，取样颗分试验小于0.075mm颗粒含量占87.2%，可灌性极差；下部基岩为白云岩，表层弱风化，透水率为0.9～38Lu。
二、主坝防渗灌浆设计高压摆喷技术在广东推广应用时间较早，已广泛应用于水利工程堤坝防渗加固中，成熟经验较多，2000年曾在某水库副坝中使用，孔距为2.2m，开挖检查搭接效果较理想，因此无需再进行摆喷试验。
高压旋喷是近几年才应用于水利工程大坝防渗加固中，可借用资料不多，故施工前应进行旋喷试验，复核设计参数的合理性。
该水库主坝特点是坝不高，坝较长，坝体坝基均需进行防渗处理。
结合工程实际，防渗灌浆总体设计方案为上段（坝土+粉细砂层）采用高压喷射灌浆，下段基岩采用常规帷幕灌浆（防渗标准q≤5Lu）。
其中左坝段粉砂层较薄，采用高压摆喷灌浆，里程为0-014～0+202，长216m；右坝段位于老河床上，粉砂层较厚，是防渗处理的重点坝段，采用高压旋喷灌浆，里程为0+202～0+658.456m。
高喷灌浆采用三重管。
为便于高喷灌浆施工，高喷轴线布置于坝轴线上游2m，平行于坝轴线。
其中高压摆喷孔距为2m，采用折线形式连接，板墙轴线与高喷轴线交角为25°，分两序施工；高压旋喷孔距为1m，套接，成桩直径要求不小于1.2m，亦分两序施工。

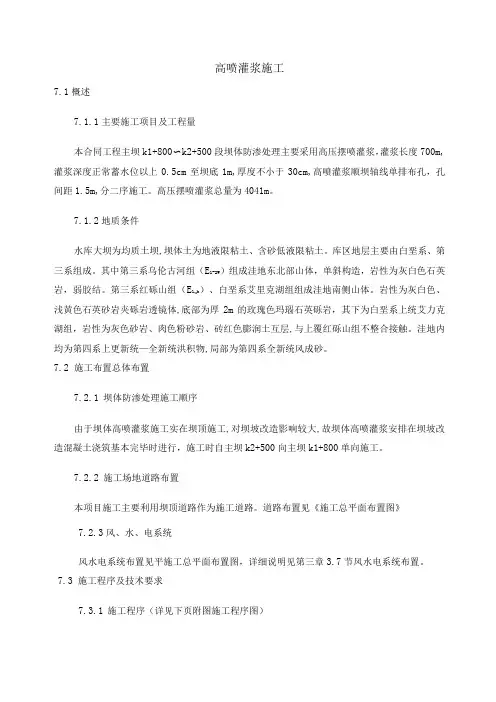

高喷灌浆施工
高喷灌浆施工7.1概述7.1.1主要施工项目及工程量本合同工程主坝k1+800〜k2+500段坝体防渗处理主要采用高压摆喷灌浆，灌浆长度700m,灌浆深度正常蓄水位以上0.5cm至坝底1m,厚度不小于30cm,高喷灌浆顺坝轴线单排布孔，孔间距1.5m,分二序施工。
高压摆喷灌浆总量为4041m。
7.1.2地质条件水库大坝为均质土坝,坝体土为地液限粘土、含砂低液限粘土。
库区地层主要由白垩系、第三系组成。
其中第三系乌伦古河组（E1-2W）组成洼地东北部山体，单斜构造，岩性为灰白色石英岩，弱胶结。
第三系红砾山组（E1-2h）、白垩系艾里克湖组组成洼地南侧山体。
岩性为灰白色、浅黄色石英砂岩夹砾岩透镜体,底部为厚2m的玫瑰色玛瑙石英砾岩，其下为白垩系上统艾力克湖组，岩性为灰色砂岩、肉色粉砂岩、砖红色膨润土互层,与上覆红砾山组不整合接触。
洼地内均为第四系上更新统—全新统洪积物,局部为第四系全新统风成砂。
7.2施工布置总体布置7.2.1坝体防渗处理施工顺序由于坝体高喷灌浆施工实在坝顶施工,对坝坡改造影响较大,故坝体高喷灌浆安排在坝坡改造混凝土浇筑基本完毕时进行，施工时自主坝k2+500向主坝k1+800单向施工。
7.2.2施工场地道路布置本项目施工主要利用坝顶道路作为施工道路。
道路布置见《施工总平面布置图》7.2.3风、水、电系统风水电系统布置见平施工总平面布置图，详细说明见第三章3.7节风水电系统布置。
7.3施工程序及技术要求7.3.1施工程序（详见下页附图施工程序图）7.3.2工艺介绍及技术要求1）按水利水电工程高压喷射灌浆技术规范要求，结合本工程地层情况，每30个高喷孔做一个先导孔，密切注意地层变化，并采取芯样，核对地层。
2）钻孔施工工艺（1）钻孔方法：采用泥浆护壁、回转钻进的方法施工。
（2）钻孔深度：终孔深度入岩石1米。
（3）钻孔施工时采取预防孔斜的措施，钻机安放要平稳牢固，加长岩芯管长度，钻进中每加一次钻具找平一次，孔位偏差三5cm,孔斜率三1%。
高喷灌浆
2V-6/8
台
1
4
泥浆搅浆机
WJC-80
台
1
5
灌浆泵
HB80-15
台
1
6
高速制浆机
ZJ-400
台
1
7
灰浆搅拌桶
自制
台
1
8
清水泵
七级
台
1
9
污水泵
25m 扬程
台
1
3、高喷灌浆主要施工参数
备注
高喷灌浆施工参数可按照表 3.1 选择
项目
单管法
压力（MPa）
流量（L/min） 水
喷嘴数量（个）
喷嘴直径（mm）
压力（MPa）
气
流量（m3/min）
气嘴数量（个）
双管法
0.6~0.8 0.8~1.2 2或1
三管法 35~40 70~80
2 1.7~1.9 0.6~0.8 0.8~1.2
2
环装间隙（mm）
压力（MPa）
25~40
流量（L/min）
70~100
密度（g/cm3）
1.4~1.5
浆
喷嘴数量（个）
2或1
2Qt K=
L(H+h)(H-h)
式中: K 渗透系数，m/d； Q 稳定流量，m3/d； t 高喷墙平均厚度，m； L 围井周边高喷墙轴线长度，m； H 围井内试验水位至井底的深度，m； h 地下水位至井底的深度，m。
施工程序详见高压喷射灌浆施工工艺流程框图 3.1。
定孔
压缩气及水
钻孔
喷射管下放
旋摆动提升
冲洗 成墙 静压灌浆
制浆
冒浆
图 3.1 高喷灌浆施工工艺流程框图
水工建筑物防渗工程高压喷射灌浆技术规范
中华人民共和国行业标准水工建筑物防渗工程高压喷射灌浆技术规范1．总则2．术语3．施工准备4．浆液5．机具及设备6．墙体结构型式与主要参数选择7．钻孔8．高喷灌浆9．工程质量检查10．工程验收附录A 围井法渗透参数K值的计算附录B 主要表格条文说明1 总则1.0.1 为规范水工建筑物防渗工程高压喷射灌浆的墙体结构型式与主要参数，统一技术要求，保证工程质量，特制定本规范。
1.0.2 本规范适用于淤泥质土、粉质粘土地层以及粉土、砂土、砾石、卵石等松散透水地基或填筑体的高喷灌浆。
对含有较多漂石或块石的地层，应通过高喷灌浆试验确定其适用性和设计施工参数。
1.0.3 水工建筑物防渗工程高压喷射灌浆，除应遵守本规范外，尚应符合国家现行有关标准的规定。
振孔高喷灌浆以及用于其它建筑物防渗工程的高喷灌浆等可参考本规范。
2 术语2.0.1 高压喷射灌浆jet-grouting一种采用高速射流束冲击、切削破坏地层，以水泥基质浆液在喷射范围内扩散、充填和置换，并与原地层掺混搅合后形成凝结体，从而改变原地层的结构和组成，提高地基或填筑体防渗性能和承载力的施工技术。
2.0.2 高喷灌浆防渗板墙diaphragm-wall from jet-grouting采用高喷灌浆技术构筑的，以防渗为主要目的的、连续的板状结构，简称高喷板墙。
2.0.3 单管法single-fluid method采用单一水泥基质浆液的高喷灌浆方法2.0.4 两管法double- fluid method高速射流束为水泥基质浆液，其外侧同时环绕压缩空气的高喷灌浆方法。
压缩空气起保护高速浆流和升扬地层颗粒的作用。
2.0.5 三管法three- fluid method高速射流束为清水，其外侧同时环绕压缩空气，而水泥基质浆液以较低压力灌注的高喷灌浆方法。
2.0.6 旋喷、摆喷和定喷rotating swaying-and orienting-jet-grouting高喷灌浆的三种形式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四节高压喷射灌浆1、高喷灌浆的工作原理及适用范围（前言）我国自20世纪70年代引进高压喷射灌浆技术以来，在1980年以前，主要是用以处理软土地基，以提高地基承载能力为主。
自1980年水利部把该项技术列为堤坝防渗加固重要研究课题以后，灌浆技术得到了迅速发展。
高喷灌浆技术已广泛地应用于各种建筑物地基的加固、边坡挡土、地下工程缺陷修补等工程中，在水工建筑物中主要是用于防渗。
根据工程需要和地质条件，高压喷射灌浆可采用旋喷、摆喷、定喷三种形式，每种形式可采用单管法（CCP工法），二管法（JSG 工法）和三管法（CJP工法）。
各喷射形式的不同之处在于喷射管的运动形式不同，旋喷是使喷射管做旋转、提升运动，在地层中形成圆柱形桩体的高喷灌浆施工方法；摆喷是使喷射管做一定角度的摆动和提升运动，在地层中形成扇形断面的桩柱体的高喷灌浆施工方法；定喷是使喷射管向某一方向喷射，同时一面提升，在地层中形成一道薄板墙的高喷灌浆施工方法。
高喷灌浆工法，分为单管法（CCP工法），二管法（JSG工法）和三管法（CJP工法）。
各工法的能量发生装置和能量介质是不同的。
单管法和二管法，它们的能量发生装置是高压泥浆泵，能量介质是浆液，是利用高压浆液射流切割破碎土体，并与地层中的土、砂颗粒掺搅混合后而形成的墙体。
三管法的能量发生装置是高压水泵，能量介质是水，是利用高速水射流切割破坏土体，它的低压浆液是靠高速水、气流的卷吸作用带入切割范围地层内，并与升扬置换后剩余的土、砂颗粒掺搅混合后而形成墙体。
2、施工中常用的设备施工过程中使用的主要设备与机具见下表。
施工机械设备汇总表3、高喷灌浆主要施工参数高喷灌浆施工参数可按照表3.1选择4、高喷灌浆施工工艺流程施工程序钻机就位调平→造Ⅰ序孔至设计深度→验孔→移钻机至下一同序孔位→旋喷钻机就位调平→地面试喷→下喷管至设计始喷高程（制浆）→开机（送浆、气）→定摆→孔底静喷→摆动提升喷管至终喷高程→终孔静喷→起喷管并清洗管路→静压回灌→移机至下一同序孔位→间隔1～2天后施工Ⅱ序孔。
施工程序详见高压喷射灌浆施工工艺流程框图3.1。
图3.1 高喷灌浆施工工艺流程框图高喷防渗墙的结构形式有下列几种情况如图3.2(a) 单排、双排和三排旋喷套接(b) 旋喷摆喷、旋喷定喷搭接(c) 摆喷对接和折接(d) 定喷折接图3.2 高喷墙的结构形式5、高喷灌浆质量控制①高喷钻孔a）钻孔分两序进行，先钻Ⅰ序孔，后钻Ⅱ序孔。
b）钻机就位后，保证立轴与孔位中心对正，并使立轴垂直向下，孔位偏差不得大于50mm。
因故变更孔位时，应征得监理或设计单位同意。
c）钻机布置平稳，慢速钻进，钻孔施工时尽量保持孔向垂直。
d）钻孔孔径不小于150mm。
e）在钻进过程中，出现泥浆严重漏失、孔口不返浆时，可采取加大泥浆浓度、泥浆中掺砂或填充堵漏材料等措施，直至孔口返浆后继续钻进。
f）钻孔的有效深度应超过设计墙底深度0.3m。
g）钻进时应详细记录孔位、孔深、地层变化、孔斜和漏浆、掉钻等异常情况。
h）钻进暂停或成孔待喷时，孔口应加盖保护；若时间较长，应采取措施防止塌孔。
②高喷灌浆a）钻孔经验收合格后，方可进行高喷灌浆。
b）高喷灌浆分两序进行，先喷Ⅰ序孔，后喷Ⅱ序孔。
Ⅰ序孔与Ⅱ序孔间隔时间不小于24小时。
c）喷射机就位后，保证转盘与孔位中心对正，并使转盘保持水平。
d）上喷管前，应进行地面试喷，使各施工技术参数达到规定值。
e）下入、拆卸喷射管时，应采取措施防止喷嘴堵塞。
f）当喷头下至设计孔深时，调整好摆动方向和摆角，按规定的各参数值送浆、气进行静喷。
待浆液返出孔口、情况正常后，方可按规定的参数进行由下而上喷射注浆。
g）应按监理人指示定期测试水泥浆液密度。
h）施工过程中，应经常检查高压泥浆泵的压力和排量、空压机的风压和排量、提升速度及耗浆量。
i）高喷灌浆应全孔连续作业，并使二重管机具运转时浆、气保持规定值，同轴喷射。
注浆管分段提升的搭接长度不得小于200mm。
j）因故停喷后重新恢复施工前，应将喷头下放50cm，采取重叠搭接喷射处理，方可继续向上提升和喷射注浆，并记录中断深度和时间。
停机超过3h时，应对泵体输浆管路进行清洗后方可继续施工。
k）在高喷灌浆过程中，出现压力突降或骤降、孔口冒浆浓度或冒浆量异常等情况时，应查明原因，及时处理。
l）供浆正常情况下，孔口冒浆密度小且不能满足设计要求时，应加大注浆密度或注浆量。
m）在富水地层或冒浆量超过注浆量20%时，宜适当减少风量、降低风压或适当加快提升速度。
n）在孔口完全不冒浆或孔内严重漏浆时，可采取以下措施进行处理：降低喷射管提升速度或停止提升；降低高压泥浆泵压力、流量，进行原地灌浆；加大浆液浓度或灌注水泥砂浆、水泥粘土浆；向孔内冲填砂、土等堵漏材料；与间歇灌浆相结合，进行多次反复灌浆。
o）若发生串浆，应填堵被串孔。
待灌浆孔高喷灌浆结束，应尽快进行被串孔的扫孔、灌浆或继续钻孔。
p）当喷浆管提升将近桩顶时，从桩顶以下1.0m开始，慢慢提升喷浆管至桩顶，并静止喷浆数秒。
q）高喷灌浆完成后，应连续将冒浆或水泥浆回灌至孔内，直到浆液面稳定为止。
在黏土层或淤泥层内进行喷射时，不得将冒浆进行回灌。
r）施工中应如实记录高喷灌浆的各项参数、浆液材料用量、异常现象及处理情况。
s）高喷灌浆施工，应采取必要措施保证孔内浆液上返畅通，避免造成地层破裂和地面抬动。
③制浆a）高喷灌浆主要材料为水泥，选用不低于32.5级普通硅酸盐水泥或复合硅酸盐水泥，质量必须符合规范要求。
制浆用水一般应符合水工混凝土拌和用水的要求。
b）高喷灌浆宜使用水泥浆。
必要时应加入3%水泥重量的膨润土和3%膨润土重量的碳酸钠来减缓水泥浆的沉淀速度。
膨润土的细度应为200目。
c）水泥浆的搅拌时间：高速搅拌机应不少于30s；普通搅拌机应不少于90s。
浆液温度应控制在5～40℃之间。
从制备到用完时间，在环境气温10℃以下时，不超过5h；在环境气温10℃以上时，不超过3h。
d）浆液应在过筛后使用，并定时检测其密度。
e）冒浆利用：在含粘粒较少在地层中，孔口冒浆应经处理后方可利用。
6、高喷灌浆施工质量检测高喷防渗灌浆工程质量检查项目、质量标准及检查方法均按《水利水电工程单元工程施工质量验收评定标准-地基处理与基础工程》（SL633-2012）表5.2.3执行。
1、孔位偏差：对于一般灌浆，如果地层孔隙连通性好，浆液可以渗流到很远的距离，高喷灌浆则不然，其喷射范围变化较小，因此，控制孔位偏差更加重要。
规范中要求钻孔孔位与设计孔位偏差不得大于5cm。
2、钻孔深度：指钻机钻进高喷孔所达到的深度，即孔口以下钻具的实际长度。
根据《水电水利工程高压喷射灌浆技术规范》（DL5200-2004）中8.0.7条规定：钻孔的有效深度应超过设计墙底深度0.3m。
该超出设计孔深的钻孔工程量应计入总钻孔工程量。
3、喷射管下入深度：指钻孔完成后，喷射管前端喷嘴所达到的深度。
喷射管下入深度一定要符合设计孔深要求。
对于钻灌一体化设备，钻孔深度和喷射管下入深度是相同的。
4、喷射方向：指喷射管的喷嘴所指向的方向，即浆液从喷嘴喷出后中心线的指向方向。
定喷和摆喷施工时，一定要检测和控制其喷射方向这一参数。
根据高喷防渗墙的结构和孔位布置的不同，各个孔的喷射方向不一定相同，不能有错，否则，不能形成连续的高喷防渗墙墙体。
5、提升速度：它关系到防渗墙体的充填均匀性和密实性，而且影响防渗墙体的有效长度（旋喷体的直径），是确保工程质量的非常重要因素。
若提升速度过快，对保证和提高墙体的密实性、连续性不利；提升速度过慢，则工效低，耗用浆液材料多，工程成本高。
施工时以保证工程质量为主并兼顾工程效益。
提升速度应在高喷灌浆现场试验中给予确认。
6、浆液压力：两管法高喷灌浆是利用高压浆液，冲击、切割、破坏地层土体的，它直接影响防渗墙体的有效长度、充填均匀性及密实性。
三管法高喷灌浆的浆液压力仅需达到0.2~1.0MPa，即可充填扩散到水、气喷射的作用。
7、浆液流量：指有足够的浆液数量充填扩散到水（浆）、气喷射的范围内，也是关系到防渗墙体的充填均匀性和密实性。
8、进浆密度：指输入高喷灌浆孔的浆液密度。
高喷灌浆浆液的水灰比可为1.5:1~0.6:1（密度约为1.4g/cm3~1.7 g/cm3）。
9、水压力：三管法高喷灌浆是利用高压水，冲击、切割、破坏地层土体的，因此，水压力直接影响到防渗墙体的有效长度。
10、孔序：高喷灌浆孔一般分为两序施工，便于高喷灌浆防渗墙体能够有效而紧密的连接。
11、孔斜率：高喷灌浆孔的孔斜率相对于一般灌浆而言，要求高，控制更严。
技术规范中规定高喷灌浆孔的孔斜率不得大于0.3%。
在施工过程中可对钻机（钻杆）的垂直度进行检测和控制。
12、旋喷转速或摆喷次数：高喷灌浆施工中，旋喷转速或摆喷次数与提升速度有密切关系。
技术规范中规定，旋喷转速或摆喷次数为提升速度数值的0.8~1.0倍。
13、回浆密度：指从高喷灌浆孔孔口返出来的浆液密度。
在含黏粒较少的地层中进行高喷灌浆，孔口回浆应经处理后方可利用；在软塑至流塑状的黏性土或淤泥质土层中，其孔口回浆不宜回收利用。
14、围井试验：围井检查法适用于所有结构形式的高喷墙，并应符合以下要求：a 可在井内开挖进行直观检查和取样，并做注水或抽水试验；亦可在围井中心处钻孔，做注水或抽水试验，如图14.1（a）及14.1（b）所示。
(a)(b)1-围井；2-相对隔水层；3-地下水位；4-井内开挖；5-注水稳定水位；6-钻孔图14.1 围井注水试验示意图b 每3个至5个单元工程宜布置一个围井；少于3个单元的工程，至少应布置一个围井。
c 围井各面墙体轴线围成的平面面积，在砂土、粉土层中不宜小于3m2，砾石、卵（碎）石层中不宜小于4.53m2。
d 围井边墙与被检查墙体的技术条件应一致。
e 悬挂式高喷墙围井底部应进行封闭。
f 注水水位高于围井顶部时，围井顶部应予以封闭。
在透水地层中进行围井注水试验，高喷墙的渗透系数K可按下式进行计算。
K=2QtL(H+h)(H-h)式中:K 渗透系数，m/d；Q 稳定流量，m3/d；t 高喷墙平均厚度，m；L 围井周边高喷墙轴线长度，m；H 围井内试验水位至井底的深度，m；h 地下水位至井底的深度，m。
7 高喷灌浆施工资料汇编《水电水利工程高压喷射灌浆技术规范》（DL/T5200-2004）中规定施工记录要求“齐全、准确、清晰”。
齐全的要求是指该有的记录种类应齐全，每种记录中应记的项目应齐全；准确的要求主要是真实、正确、不编造，不弄虚作假；清晰的要求是字迹清楚、工整。
附录1、高喷灌浆施工记录第钻孔钻进记录工程部位：工程项目：施工组别：接班孔深钻孔角度：钻机类型：本班进尺砼或复盖层厚度：年月日时至日时机高：交班孔深机长：班长：记录员：监理：高喷灌浆记录表孔号孔序桩号单元工程年月日时至日时机长：班长：记录员：监理：高喷灌浆工程综合成果表高喷灌浆孔质量检验表孔号孔序桩号单元工程喷射时间年月日时分至月日时表A.0.2-1 单元工程施工质量验收评定表表A.0.2-2 单孔施工质量验收评定表。
