水泥砂浆防水层是采用普通水泥砂浆
2020年二级注册建筑师法律法规经济与施工精讲班第26讲第三章第三节防水工程(二)

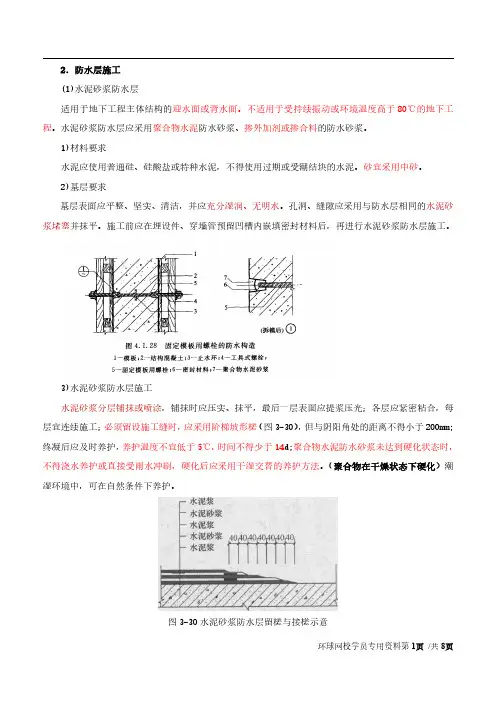

2．防水层施工(1)水泥砂浆防水层适用于地下工程主体结构的迎水面或背水面。
不适用于受持续振动或环境温度高于80℃的地下工程。
水泥砂浆防水层应采用聚合物水泥防水砂浆、掺外加剂或掺合料的防水砂浆。
1)材料要求水泥应使用普通硅、硅酸盐或特种水泥，不得使用过期或受潮结块的水泥。
砂宜采用中砂。
2)基层要求基层表面应平整、坚实、清洁，并应充分湿润、无明水。
孔洞、缝隙应采用与防水层相同的水泥砂浆堵塞并抹平。
施工前应在埋设件、穿墙管预留凹槽内嵌填密封材料后，再进行水泥砂浆防水层施工。
3)水泥砂浆防水层施工水泥砂浆分层铺抹或喷涂，铺抹时应压实、抹平，最后一层表面应提浆压光；各层应紧密粘合，每层宜连续施工；必须留设施工缝时，应采用阶梯坡形槎（图3-30），但与阴阳角处的距离不得小于200mm;终凝后应及时养护，养护温度不宜低于5℃，时间不得少于14d;聚合物水泥防水砂浆未达到硬化状态时，不得浇水养护或直接受雨水冲刷，硬化后应采用干湿交替的养护方法。
（聚合物在干燥状态下硬化）潮湿环境中，可在自然条件下养护。
图3-30水泥砂浆防水层留槎与接槎示意4)质量检查与要求检验批的抽样检验数量，应按施工面积每lOO㎡抽查1处，每处lO㎡，且不得少于3处。
（与防水砼一致）水泥砂浆防水层表面应密实、平整，不得有裂纹、起砂、麻面等缺陷；施工缝留槎位置应正确，接槎层层搭接紧密；水泥砂浆防水层的平均厚度应符合设计要求，最小厚度不得小于设计厚度的85%;表面平整度偏差不大于5mm。
例3-28下列地下防水工程水泥砂浆防水层做法中，正确的是()A基层混凝土强度必须达到设计强度B采用素水泥浆和水泥砂浆分层交叉抹面C防水层各层应连续施工，不得留施工缝D防水层最小厚度不得小于设计厚度答案：B(2)卷材防水层卷材防水层适用于受侵蚀性介质作用或受振动作用的地下工程。
卷材防水层应铺设在主体结构的迎水面。
1)材料要求卷材防水层应采用高聚物改性沥青类防水卷材和合成高分子类防水卷材。
水泥砂浆保护防水层做法
水泥砂浆保护防水层做法
水泥砂浆保护防水层是指在防水层上涂覆一层水泥砂浆以增加其保护和耐久性。
以下是水泥砂浆保护防水层的一般做法：
1. 清理表面：首先要确保防水层表面干净，没有杂物和沉淀物。
可以使用刷子或高压水枪清洗防水层表面。
2. 准备水泥砂浆：按照水泥砂浆的配方，将水泥、沙子和适量的水混合搅拌均匀，直到达到适合施工的粘稠度。
3. 涂抹水泥砂浆：使用刷子、滚筒或喷涂器将水泥砂浆均匀涂抹在防水层表面上。
注意要在一次施工中完成，以免出现接缝和不均匀的现象。
4. 抹平水泥砂浆：使用抹刀或扫帚将涂抹的水泥砂浆抹平，以确保表面平整、光滑，并且没有凹凸。
5. 防止水泥砂浆龟裂：大面积施工时，可以在水泥砂浆表面划线，以防止龟裂。
6. 养护水泥砂浆：在水泥砂浆干燥之前，需要进行养护，一般要保持湿润约7天，以确保水泥砂浆的强度和稳定性。
需要注意的是，水泥砂浆保护防水层的做法可能因施工环境和要求的不同而有所变化，建议根据具体情况咨询专业人士或施工指导。
防水工程施工工艺规程
2、质量标准
(1)原材料须符合设计要求，屋面不得有积水和渗漏现象。
(2)细部做法须符合设计要求，卷材搭接缝应粘牢封严。其搭接宽度允许偏差为-10mm。
四、涂膜防水屋面
1、Байду номын сангаас料要求
所用材料应符合标准规定。
2、作业条件
(1)溶剂型涂料施工气温为-5~35oC。(2)水性涂料为5~35oC。(3)其它条件与卷材基本相同。3、操作工艺
(1)主控项目：
1)原材料、配合比及坍落度必须符合设计要求。
2)混凝土的抗压、抗渗压力必须符合设计要求。
3)混凝土的变形缝、施工缝、后浇带等的设置和构造，均须符合设计要求，严禁有渗漏。
(2)普通项目。
1)表面应坚实、平整，不得有露筋、蜂窝
等。
2)结构表面裂缝宽度不应大于0.2mm，并不得贯通。
二、水泥砂浆防水层。
合用于混凝土或者砌体结构的基层采用多层
抹面的水泥砂浆防水层。1、水泥砂浆防水层包括普通水泥砂浆、聚
合物水泥砂浆、外加剂或者掺合料防水砂浆等。2、主要机具。3、作业条件：结构验收合格。4、操作工艺：1)基层应坚实、粗糙、洁净、湿润、无明
水。
2)普通水泥砂浆应为五层抹面法，层层紧密结合。
3)聚合物水泥砂浆单层厚度为6-8mm，双层为10-12mm。
(1)底板垫层平面部位的卷材宜空铺，从底板折向立面的卷材应空铺；与结构混凝土立墙接触的卷材应满粘。
(2)卷材多用热熔法施工：
1)加热卷材应均匀，不得过热或者欠火，厚度小于3mm的卷材，严禁用热熔法施工。
2)卷材表面热熔后，应即将滚铺卷材，其搭接缝部位必须溢出沥青热熔胶。
3)卷材搭接尺寸应正确，不得扭曲。
防水工程考试题库

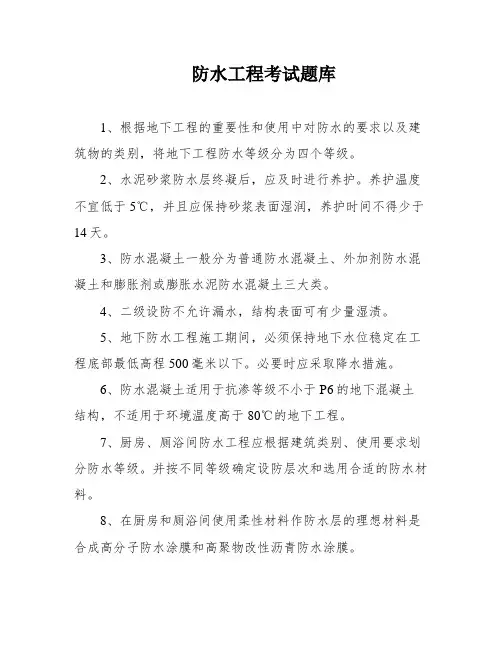

防水工程考试题库1、根据地下工程的重要性和使用中对防水的要求以及建筑物的类别，将地下工程防水等级分为四个等级。
2、水泥砂浆防水层终凝后，应及时进行养护。
养护温度不宜低于5℃，并且应保持砂浆表面湿润，养护时间不得少于14天。
3、防水混凝土一般分为普通防水混凝土、外加剂防水混凝土和膨胀剂或膨胀水泥防水混凝土三大类。
4、二级设防不允许漏水，结构表面可有少量湿渍。
5、地下防水工程施工期间，必须保持地下水位稳定在工程底部最低高程500毫米以下。
必要时应采取降水措施。
6、防水混凝土适用于抗渗等级不小于P6的地下混凝土结构，不适用于环境温度高于80℃的地下工程。
7、厨房、厕浴间防水工程应根据建筑类别、使用要求划分防水等级。
并按不同等级确定设防层次和选用合适的防水材料。
8、在厨房和厕浴间使用柔性材料作防水层的理想材料是合成高分子防水涂膜和高聚物改性沥青防水涂膜。
9、地下防水工程不得在雨天、雪天和五级风及以上时施工。
10、高聚物改性沥青防水卷材的施工环境气温条件为：冷粘法、自粘法不低于5℃，热熔法不低于-10℃。
11、合成高分子防水卷材的施工环境气温条件为：冷粘法、自粘法不低于5℃，焊接法不低于-10℃。
12、有机防水涂料的施工环境气温条件为：溶剂型-5~35℃，反应型、溶乳型5~35℃。
13、防水混凝土、防水砂浆的施工环境气温条件为：5~35℃。
14、地下防水工程的主体结构防水子分部工程包含的分项工程有：防水混凝土、水泥砂浆防水层、卷材防水层、涂料防水层、塑料防水板防水层、金属板防水层、膨润土防水材料防水层。
15、地下防水工程的细部构造防水子分部工程包含的分项工程有：施工缝、变形缝、后浇带、穿墙管、埋设件、预留通道接头、桩头、孔口、坑、池。
16、地下建筑防水工程的防水混凝土宜采用普通硅酸盐水泥或硅酸盐水泥。
采用其他品种水泥时应经试验确定。
17、防水混凝土的砂宜选用中粗砂，含泥量不应大于3.0%，泥块含量不宜大于1.0%。
GBT 50208-2011《地下防水工程质量验收规范》
GB 50208-2011《地下防水工程验收规范》单选题：1、地下防水工程验收规范（GB 50208-2011）：地下防水工程施工期间，必须保持地下水位稳定在工程底部最低高程（）以下，必要时应采取降水措施。
对采用明沟排水的基坑，应保持基坑干燥。
（）C A.300mm B.400mm C.500mm D.600mm2、地下防水工程验收规范（GB 50208-2011）：在防水混凝土浇筑地点的塌落度每工作班至少检查（）次。
如规定塌落度为50～90mm，则允许误差为（）mm。
BA.一±10B.二±15C.一±15D.二±103、地下防水工程验收规范（GB 50208-2011）：连续浇筑防水混凝土，每（）m3应留置一组（）个抗渗试件，且每项工程不得少于两组。
CA.300 5B.300 6C.500 6D.500 54、地下防水工程验收规范（GB 50208-2011）：防水混凝土分项工程检验批的抽样检验数量，应按混凝土外露面积，每100m2抽查（）处，每处（），且不得少于3处。
DA.1 5m2B. 2 5m2C. 2 10m2D. 1 10m25、地下防水工程验收规范（GB 50208-2011）：防水等级为二级时，按照地下工程防水标准，任意100m2防水面积上的湿渍不超过（）处，单个湿渍的最大面积不大于（）m2。
CA.2 0.2B.1 0.1C.2 0.1D.1 0.26、地下防水工程验收规范（GB 50208-2011）：在主体结构防水工程中，主控项目防水混凝土的原材料、配合比及塌落度的检验方法中不包括（）。
DA.检查产品合格证B.产品性能检测报告C.计量措施D.检查隐蔽工程验收记录7、地下防水工程验收规范（GB 50208-2011）：水泥砂浆终凝后应及时进行养护，养护温度不宜低于（）并应保持砂浆表面湿润，养护时间不得少于（）。
CA.5℃7dB. 3℃14dC. 5℃14dD. 3℃7d8、地下防水工程验收规范（GB 50208-2011）：防水混凝土结构表面的裂缝宽度不应大于（），且不得贯通。
水泥砂浆防水层施工工艺标准
水泥砂浆防水层施工工艺标准GXEJ/QB20-2003水泥砂浆防水层（又称刚性防水层）主要是利用砂浆层本身的憎水性和密实性，来达到抗渗防水的目的。
按使用材料和操作工艺的不同，又有多层抹面水泥砂浆防水层、防水砂浆防水层、膨胀水泥与无收缩水泥砂浆防水层等。
它具有较高的抗渗能力，砂浆配制简单，操作检修方便，施工速度快，节省工程费用等优点。
本工艺标准适用于地下水位较低的地下室、地下人防、水池等的墙、地面防水层工程。
一、材料要求1、水泥宜用强度等级32.5MPA以上的普通硅酸盐水泥、膨胀水泥、无收缩水泥或矿渣硅酸盐水泥，如有侵蚀介质作用时，应按设计要求选用。
水泥在有效期内无受潮结块，有产品出厂合格证。
并检验合格。
2、砂宜用中砂，不含杂质，含泥量应小于1%，硫化物和硫酸盐含量不大于1%，使用前过3～5mm孔径的筛子。
3、外加剂宜用减水剂、防水粉、防水油，也可采用氯化物金属盐类防水剂、金属皂类防水剂、氯化铁防水剂以及有机硅、无机铝盐防水剂等，并有产品出厂合格证。
4、地下防水工程所使用的防水材料，应有产品的合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
二、主要机具设备1、机械设备砂浆搅拌机、水泵2、主要工具手推车、刮尺、木批、钢批、喷壶、小水桶、钢丝刷、毛刷、排笔、凿子、铁锤、小笤帚等。
三、作业条件1、地下结构施工完成，检查合格并办理交接验收手续。
2、地下室预留孔洞及穿墙管道已施工完毕，按设计要求已作好防水处理，并办好隐检手续。
3、混凝土墙面、地面，如有蜂窝和松散混凝土要凿掉，后浇缝带、施工缝面要凿毛，用压力水冲洗干净。
表面如有油污，应用10%浓度的氢氧化钠溶液刷洗干净，再用水洗净，然后在表面薄涂素水泥浆（1 ：1 水泥浆，掺10%108胶）一度，再用1 ：3水泥砂找平，或用1 ：2干硬性水泥砂浆填压实，较大的蜂窝应支模用比结构高一强度等级的半干硬性细石混凝土强力捣实。
4、用混合砂浆砌筑的砖墙，必须在砌砖时划缝，深度为8～10mm，如漏划，应凿出。
37、地下防水工程质量验收规范-主体结构防水工程-水泥砂浆防水层
37、地下防水工程质量验收规范-主体结构防水工程-水泥砂浆防水层4．2．1 防水砂浆分为掺有外加剂或掺合料的防水砂浆和聚合物水泥防水砂浆两大类，水泥砂浆防水层适用于地下工程主体结构的迎水面或背水面。
水泥防水砂浆系刚性防水材料，适应基层变形能力差，不适用于持续振动或温度大于80°C的地下工程。
一些具有防腐蚀功能的聚合物水泥防水砂浆，常温下可用于化工大气和腐蚀性水作用的部位，也可用于浓度不大于2％的酸性介质或中等浓度以下的碱性介质和盐类介质作用的部位。
因此，环境具有腐蚀性的地下工程，可根据介质、浓度、温度和作用条件等因素，综合确定选用聚合物水泥防水砂浆。
防腐蚀工程的设计、选材、施工及验收可参照现行标准《聚合物水泥砂浆防腐蚀工程技术规程》CECS18、《工业建筑防腐蚀设计规范》GB 50046、《建筑防腐蚀工程施工及验收规范》GB 50212、《建筑防腐蚀工程施工质量验收规范》GB 50224等有关规定。
4．2．2 随着防水技术的进步，普通水泥砂浆已逐渐被掺加外加剂、掺合料或聚合物乳液的防水砂浆所取代；由于防水砂浆施工工艺更简便，防水效果更可靠，因此本条取消了普通水泥砂浆防水层的规定。
聚合物水泥防水砂浆是以水泥、细骨料为主要原材料，以聚合物和添加剂等为改性材料并以适当配比混合而成的，产品分为干粉类和乳液类，其物理性能应符合现行行业标准《聚合物水泥防水砂浆》JC/T 984 的有关规定。
4．2．3 对本条说明如下：1 水泥应使用硅酸盐水泥、普通硅酸盐水泥或特种水泥，主要根据水泥早强、快硬、防渗、膨胀、抗硫酸盐等性能，适应不同情况的需要。
水泥出厂后存放时间不宜过长，有效期不得超过3个月，快硬水泥不得超过1个月。
过期或受潮结块水泥不得使用，必要时需经过检验后确定。
2 砂宜采用中砂，粒径大于3mm的颗粒应在使用前筛除。
砂的颗粒应坚硬、粗糙、洁净，同时砂中不得含有垃圾和草根等有机杂质。
砂中含泥量、硫化物和硫酸盐含量均应符合高强度混凝土用砂的规定。
《地下防水工程质量验收规》-GB50208-2011
《GB50208-2011》地下防水工程中，防水材料施工环境气温条件：高聚物改性沥青防水卷材、合成高分子防水卷材：冷粘法、自粘法不低于5℃，热熔法不低于-10℃；有机防水涂料：溶剂型-5~35℃，反应型、溶乳型5~35℃。
《GB50208-2011》主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工段划分检验批。
《GB50208-2011》地下建筑防水工程，防水混凝土适用于抗渗等级不低于P6的地下混凝土结构。
不适用于环境温度高于80℃的地下工程。
《GB50208-2011》地下建筑防水工程，水泥宜采用普通硅酸盐水泥或硅酸盐水泥，采用其他品种水泥时应经试验确定。
《GB50208-2011》地下建筑防水工程，掺加引气剂或引气型减水剂的混凝土，其含气量宜控制在3%～5%。
《GB50208-2011》地下建筑防水工程，防水混凝土采用预拌混凝土时，入泵坍落度宜控制在120mm～140mm，坍落度每小时损失不应大于20mm，坍落度总损失值不应大于40mm。
《GB50208-2011》地下建筑防水工程，混凝土拌制和浇筑过程控制，泵送混凝土拌合物在运输后出现离析，必须进行二次搅拌。
当坍落度损失后不能满足施工要求时，应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌，严禁直接加水。
《GB50208-2011》防水混凝土抗渗性能应采用标准条件下养护混凝土抗渗试件的试验结果评定，试件应在混凝土浇筑地点随机取样后制作，连续浇筑混凝土每500m3应留置一组6个抗渗试件，且每项工程不得少于两组。
《GB50208-2011》大体积防水混凝土的施工应采取材料选择、温度控制、保温保湿等技术措施。
在设计许可的情况下，掺粉煤灰混凝土设计强度的龄期宜为60d或90d。
《GB50208-2011》地下建筑防水工程，防水混凝土分项工程检验批的抽样检验数量，应按混凝土外露面积每100m2抽查1处，每处10m2，且不得少于3 处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.聚合物水泥砂浆防水层：由水泥、砂和一定量的橡胶胶乳或树脂乳液以及稳定剂、消泡剂等助剂经搅拌混合均匀配制而成。
各种乳胶有效地封闭水泥砂浆中的连续孔隙，提高了材料的固液接触角，改善了材料的抗渗性，使其具有良好的抗渗性、韧性和耐磨性。
4.纤维聚合物水泥砂浆防水层：在水泥砂浆内掺入纤维作增强材料提高水泥砂浆的机械力学性能，使水泥砂浆具有良好的抗裂性，以及良好的防水、抗渗能力。
水泥砂浆防水层适用于埋置深度不大、使用时不会因结构沉降、温度和湿度变化以及受振动等产生有害裂缝的地上及地下防水工程。
对于主体结构刚度较大、建筑物变形小及面积较小的工程，水泥砂浆防水层比较合适。
面积或长度较大的工程必要时应设置变形缝分段设防。
装配式混凝土结构因为刚度较差，不宜使用水泥砂浆防水层。
由于水泥砂浆防水层与混凝土具有良好的粘结能力，因此既可用于结构主体的迎水面，也可以在背水面作为大面积轻微渗漏时修补使用。
