最新EMK-EPB110型电动松闸装置说明书整理
EMK-EPB110型电动松闸装置
1、端子接口：
I）：
J1—AC220(L)；
J2—AC220(N)；
J3—抱闸线圈+；（输出电压110VDC/75VDC）
J4—抱闸线圈-。
II）：
P1—蓄电池升压24V+；
P2—蓄电池升压24V地。
（当启动升压时，P1、P2之间有电压24VDC/200mA，当220VAC存在时，P1、P2之间的电压为零，可接外部24VDC继电器切断安全回路）
P3—开关电源地线，根据下图需要决定是否需要接线。
P4—门区信号+；
P5—门区信号-。
P6—接门锁信号；（非特别要求时P6和P7直接短接，如果使用需要外部增加继电器）
P7—接门锁信号。
（图一）
（图二） （图三） （图四）
2、指示灯定义：
输出指示灯定义（从左到右）：
第一位蓝色发光（门区指示灯）：取消。
第二位红色发光（升压指示灯）：当升压时，此灯会变亮，发红光。
反之熄灭，红色LED灯。
第三位绿色发光（运行与低压报警指示灯）：当蓄电池未低压报警时，此灯为绿色发光，绿色LED闪烁，当电压低压报警时，此绿色LED则常亮，不闪烁。
第四位黄色发光（充电指示灯）：当电池未充满时，此灯会闪烁，发黄光。
当蓄电池充满时，此灯常
亮，表示此时电池已经充满。
4、使用方法（使用时请断开所有电源）：
①当220VAC存在时，松闸电源不会有升压电压输出，内部电路与外接抱闸电路隔离。
无论按下面板
上任何按钮都不会启动升压输出，这样可以避免在220VAC存在时，同时有升压输出的电压与220V整流后的电压一起叠加在抱闸线圈上，这样抱闸线圈或松闸电源存在损坏的隐患。
②、当220VAC不存在时，确保外围接线正确的前提下。
I）：当运行绿色“运行指示灯”长灭时，则需要先按下“启动按钮”，松闸电源启动内部电路工作，
此时绿色“运行指示灯”会闪烁。
II）：非门区位置时，同时按下“启动按钮”和“公共按钮”，松闸电源启动升压电路工作，此时绿色“运行指示灯”会闪烁，“红色升压指示灯”会变亮。
松闸电源输出一个激励电压110VDC，抱闸线圈得电、打开抱闸，使电梯移动。
经过1～２秒延时后，松闸电源输出一个维持电压约75VDC，从而可以节省蓄电池的功耗。
使之能使输出时间变长。
II）：当需要紧急停止升压输出时松开“启动输出”按钮或“输出公共”按钮，这样松闸电源会立即
停止输出，抱闸线圈失电，电梯停止移动。
III）：当正确的接入了平层信号，则启动输出后，抱闸线圈得电，当电梯移动门区位置时，平层信号
输入到松闸电源装置中，当采集到平层信号，“门区指示灯”发蓝光，松闸装置立即自动停止输出，方便救
援人员在门区位置打开轿门，使被困人员走出电梯。
如果在此平层位置电梯门无法打开或其他原因需要电
梯移动到其他最近楼层，则同时按下“公共按钮”和“强迫按钮”两个按钮，则在平层位置时，松闸电源
能继续启动升压输出，使抱闸线圈得电，电梯移动。
当处于门区位置时，门区指示灯会发蓝光。
反之熄灭。
当电梯处于门区位置时，“启动按钮”无效。
当电梯处于非门区位置时，“强迫按钮”无效。
当离开门区位
置后，会停止输出。
需要按下“启动按钮”和“公共按钮”再次启动输出。
IV）：当正确的接入了门锁信号，当门锁断开时，松闸电源无法启动升压输出，抱闸线圈无法得电，
电梯无法移动。
只有当门锁闭合时，才能启动升压输出。
如果门锁断开，电梯轿门打开，有人出入电梯。
此时机房有人启动升压输出，电梯移动，此时会有很大的安全隐患。
在电梯事故中，就有过这方面的惨痛
教训。
接入门锁检测信号，是本产品的一个技术上的亮点。
V）：每次启动输出后，最多运行5分钟。
可以防止按钮粘连后，无法停止输出。
当触发后，如果没有
没有任何按钮按下，则30秒内会自动关闭电路，等待下一次触发。
VI）：运行与低压报警指示灯，电路工作正常时，运行指示灯会闪烁。
通过运行指示灯的闪烁可以观
察到松闸电源是否处于正常运行状态。
VII）：当需要启动升压输出时，必须先同时按下“启动输出”和“输出公共”按钮，如果处于门区位
置，此时门区指示灯会发蓝光。
此时必须放下“启动输出”按钮，同时按下“输出公共”和“强迫输出按
钮”才能启动强迫输出。
5、门区信号常开常闭输入判断与选择：
①、当绿色LED指示灯（运行与低压报警指示灯），在一秒内交替闪烁时(亮0.5秒，灭0.5秒)，则此时门区信号为常开有效（非门区位置时断开，门区位置时闭合）。
②、当绿色LED指示灯（运行与低压报警指示灯），在6秒内交替闪烁时(亮3秒，灭3秒)，则此时门区信号为常闭有效（非门区位置时闭合，门区位置时断开）。
③、当“启动按钮”、“强迫按钮”都没有按下时，在5秒内连续5次按下“公共按钮”，则此时蓝色LED灯会交替闪烁几次，这样可以完成门区信号常开还是常闭的选择。
选择后通过观察绿色LED指示灯来区分目前电动松闸装置需要的是常开还是常闭信号。
注：
①、产品长期不用时，至少六个月内须充、放电一次，连续充电时间大于8小时。
②、产品长期不用时，当做一次人为充电后（连续充电时间大于8小时）再装箱储存。
③、第一次使用时，请充电8小时。
④、使用时，请拉断控制柜电源进线。
⑤、使用时请断开所有电源。
。

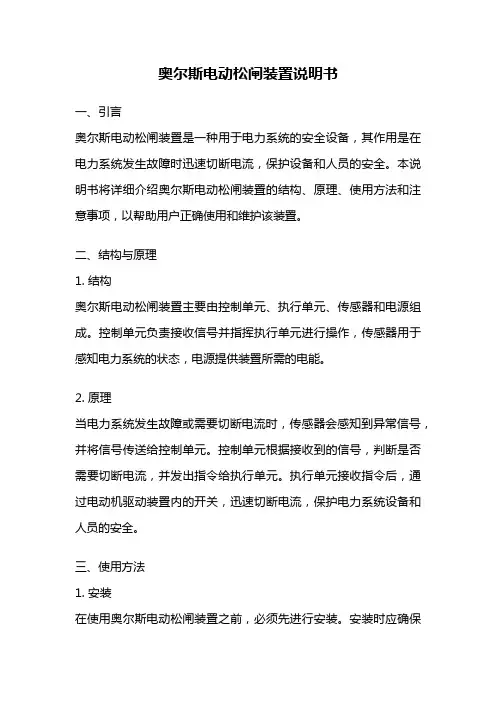

奥尔斯电动松闸装置说明书
