电动闸阀安装使用维护说明书目录1、用途和性能规范 (1)2、采用技术标准 (1)3、结构特点和使用原理 (2)4、阀门主要零件材料 (4)5、保管、安装、使用、检查 (4)6、可能发生的故障及维修方法 (5)7、注意事项 (6)1用途和性能规范1.1用途a、本产品主要用于气体、液体介质管路上作启闭装置,接通或截断介质流,不适用于调节介质流量。
具有流阻小,启闭较省力等优点。
b、适用范围:化工、石油、冶金、造纸、制药等行业。
1.2性能规范2 采用技术标准2.1 设计制造按GB/T 12234的规定;2.2 检验和试验按JB/T 9092的规定;2.3 法兰尺寸按JB 79的规定;2.4 结构长度按GB/T 12221的规定;2.5 阀门压力-温度基准按GB/T 12224的规定。
3 结构特点和使用原理3.1结构及主要外形尺寸参见简图1 阀体2 闸板3 阀杆4六角螺母5双头螺柱 6 垫片7 阀盖8 填料9圆柱销10六角螺母11双头螺柱12填料压板13 支架14 垫片15活节螺栓16六角螺母17止推轴承18阀杆螺母19六角螺母20双头螺柱21 电动装置3.2本阀靠电动装置驱动使阀杆升降而带动闸板作垂直于流体的直线位移来达到启闭目的。
3.3本阀门采用本体直接堆焊阀座,工艺简单、维修方便。
3.4采用楔式弹性闸板,关闭力矩小,易密封,不易因温度变化而造成楔死。
3.5采用可换式上密封结构,能辅助填料密封,且维修方便。
3.6阀盖上部装有油杯,打入润滑油,可润滑阀杆螺母。
3.7密封面焊有耐磨材料,增强密封性能和提高使用寿命。
3.8用户需要时,阀盖上开有NPT 1/2螺孔,供用户连接中腔泄压装置。
4 阀门主要零件材料5 保管、安装、使用、检查5.1保管a.本阀须保管存放在干燥、通风的室内,放置整齐,阀杆不得着力。
b.本阀保管存放期间,应处于关闭状态,两端法兰应封闭。
c.本阀存放期间,阀杆螺纹及机加工表面应用容易清除的防锈剂涂覆。
松闸说明

1.手动松闸旋转体2. 手动松闸底座
两用扳手,按照(图一)方法与分别与左右制动器连接,
无机房曳引机手动松闸装置-------控制机构
无机房曳引机手动松闸装置-------松闸机构
、按照无机房曳引机手动松闸装置结构简图把控制机构和松闸机构的零件分类、控制机构装配步骤:
图1
图2 图3
图4
、将刹车线另一端前段螺纹部分穿入扳手连接杆的腰孔。
)
、将刹车线头部后段螺纹部分放入外套座的U 形槽内。
)使用随机携带的手柄与控制装置按照下图连接,将上一步拉出的定位销按照插入手柄与控制装置定位销不拉出圆盘杠杆无法旋转)。
螺母M8 外套座
扳手螺母M6
扳手连接杆
)拉动手柄使手柄绕支点旋转如下图,此时制动器打开完成松闸动作。
松闸时注意溜车速度和桥厢
手柄放在规定的位置。
安装本装置时要求给刹车线拉索留有一定的余量(一般3mm~
500mm ,以免拉索弯曲过大运动不灵活。
)布置刹车线和使用该装置时,严禁损坏刹车线保护套,如有损坏可能导致刹车线拉索失效。
ABB-EM说明书资料手册.docx

1.2.5. 继电器输出效用
l 2路继电器输出;
l 继电器输出模式可选择自保持模式(模式1)和脉冲输出模式(模式2)两种模式;当选择脉冲输出模式时,继电器的动作返回时间(即继电器的输出闭合时间)可根据需要在50~20000mS内进行设定;以上效用是为适应各种场合控制的需要而设计的;
继电器输出: 2路,250V/5A AC或30V/5A DC
通信: 通信接口:RS485
通信协议:MODBUS-RTU
通信速率:600/1200/2400/4800/9600/19200/38400 bps
1.3. EM plus的接线端子定义
EM plus的接线端子编号及端子定义:
图3 EM plus接线端子图
电压接线端子
说明
400V/3相4线制
3
无
I1接9、10
I2接11、12
I3接13、14
电流大众端至14
U1接1
U2接2
U3接3大众端N接4电大众端14接地690V/3相3线制
3
双绕组
2X 100V
I1接9、10
I2接11、12
I3接13、14
电流大众端至14
U21接1
U23接3
大众端U22接4
电流大众端14接地
总无功电量/三相无功电量
KVARH / KVARHa,KVARHb,KVARHc
2-31次谐波分量
Ua,Ub,Uc,Ia,Ib,Ic,In
●电压和电流测量
被测量电压的最大值为42000V。
被测量电压信号经输入回路采集和处理后显示在EM plus屏幕上,显示内容为三相线电压有效值或三相相电压有效值。当被测量电压为0.4KV时采用直接输入,当被测量电压为0.69KV-35KV时采用电压互感器输入。
电动闸机辅助器说明说明书

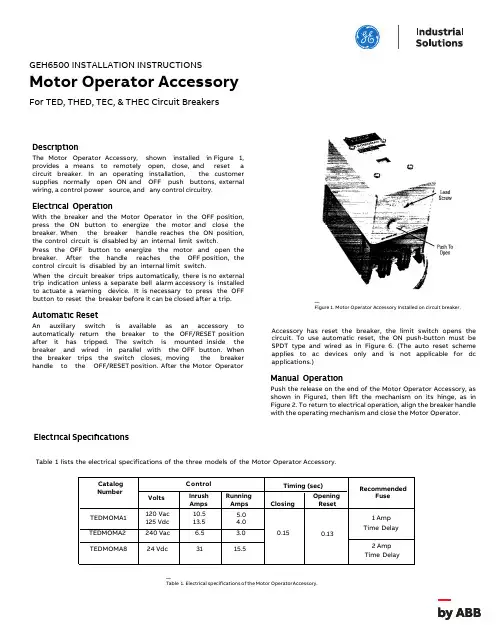

DescriptionThe Motor Operator Accessory, shown installed in Figure 1, provides a means to remotely open, close, and reset a circuit breaker. In an operating installation, the customer supplies normally open ON and OFF push buttons, external wiring, a control power source, and any control circuitry.Electrical OperationWith the breaker and the Motor Operator in the OFF position, press the ON button to energize the motor and close the breaker. When the breaker handle reaches the ON position, the control circuit is disabled by an internal limit switch.Press the OFF button to energize the motor and open the breaker. After the handle reaches the OFF position, the control circuit is disabled by an internal limit switch.When the circuit breaker trips automatically, there is no external trip indication unless a separate bell alarm accessory is installed to actuate a warning device. It is necessary to press the OFF button to reset the breaker before it can be closed after a trip.Automatic ResetAn auxiliary switch is available as an accessory to automatically return the breaker to the OFF /RESET position after it has tripped. The switch is mounted inside the breaker and wired in parallel with the OFF button. When the breaker trips the switch closes, moving the breaker handle to the OFF /RESET position. After the Motor OperatorAccessory has reset the breaker, the limit switch opens the circuit. To use automatic reset, the ON push-button must be SPDT type and wired as in Figure 6. (The auto reset scheme applies to ac devices only and is not applicable for dc applications.)Manual OperationPush the release on the end of the Motor Operator Accessory, as shown in Figure1, then lift the mechanism on its hinge, as in Figure 2. To return to electrical operation, align the breaker handle with the operating mechanism and close the Motor Operator.Table 1 lists the electrical specifications of the three models of the Motor Operator Accessory.ControlTiming (sec) Catalog Volts Inrush Runnin g Opening NumberAmps AmpsClosingResetRecommendedFuse TEDMOMA1 120 Vac 10.5 125 Vdc 13.5 5.0 4.0 1 Amp TEDMOMA2 240 Vac 6.5 3.0 0.150.13Time Delay TEDMOMA824 Vdc3115.52 Amp Time Delay—Table 1. Electrical specifications of the Motor Operator A ccessory.GEH6500 INSTALLATION INSTRUCTIONSMotor Operator AccessoryFor TED, THED, TEC, & THEC Circuit Breakers—Figure 1. Motor Operator Accessory Installed on circuit breaker.Electrical SpecificationsInstallationWARNING: De-energize the circuit breaker before installing the Motor Operator Accessory.Parts ListTable 2 is a list of the mounting hardware included with the Motor Operator Accessory.Part No. Qty. N37P15062864 Description Screw, #8-32 x 3 7/8" N405P3886 4 Lock washer, #8 791A819P4 4 Spacer N210P1586 4 Nut, #8N402P38868Washer, plain #8—Table 2. Mounting hardware provided with the Motor Operator Accessory.—Figure 2. Motor Operator Accessory raised from circuit breaker, showing locations of mounting screws.—Figure 3. Motor Operator Accessory attachment to circuit breaker with breaker supported by b us structure .—Figure 4. Motor Operator Accessory attachment to circuit breaker with breaker supported directly.Attach the Motor Operator Accessory to the circuit breaker with the four #8-32 x 3 7/8"-long screws, with spacers between the Motor Operator and the breaker, as shown in Figures 3 and 4.If the circuit breaker is supported by the bus structure,fasten the Motor Operator to the breaker with the flat washer, lock washer, and nut, as shown in Figure 3. If the circuit breaker is supported from underneath, tighten the screws in the tapped holes in the supports, as shown in Figure 4.Connect the line and load circuit breaker terminals.Align the slide mechanism with the circuit breaker handleby rotating the lead screw assembly or by moving the handle. Close the Motor Operator on the top of the breaker.Electrically test the Motor Operator per the electricalspecifications. Refer to Figure 6 for the Motor Operator wiring diagram.Use the following procedure to install the Motor Operator Accessory. Refer to the outline drawings in Figure 5 for dimensions. 1.2.3.4.5.—Figure 5. Outline drawings of M otor Operator Accessory attached to circuit breaker.Note: When automatic reset is in use, the ON pushbutton must be SPDT type and must be wired as shown.—Figure 6. Wiring diagram for the Motor Operator A ccessory. All switch contacts are shown with thecircuit breaker In the ON position.These instructions do not cover all details or variations in equipment nor do they provide for every possible contingency that may be met in connection with installation, operation, or maintenance. Should further information be desired or should particular problems arise that are not covered sufficiently for the purchaser's purposes, the matter should be referred to your local ABB Sales Office.— ABB Inc. 305 Gregson Drive Cary, NC 27511.—We reserve the right to make technical changes or modify the contents of this document without prior notice. With regard to purchase orders, the agreed particulars shall prevail. ABB Inc. does not accept any responsibility whatsoever for potential errors or possible lack of information in this document.We reserve all rights in this document and in the subject matter and illustrations contained therein. Any reproduction or utilization of its contents – in whole or in parts – is forbidden without prior written consent of ABB Inc. Copyright© 2019 ABB All rights reserved— GE is a trademark of GE. Manufactured by ABB Inc. under license from GE. 1S Q C 930080M 0201, G E H 6500 M a r c h 2020。
ZB、ZBYK阀门电动装置使用说明书

03
使用说明书
ZB、ZBYK/T 阀门电动装置
结构组成及基本原理
结构组成
ZB系列电动执行机构由电动机、减速器、力矩控制器、行程控制器、开度指示器、手—电动切换机构、手轮及电气部分 组成。户外型采用了圆止口和O型圈密封;隔爆型与户外型的密封结构相同,并增加了隔爆面结构,其传动原理如(图3)所示。
1、电机 2、3 正齿轮 4、蜗杆套 5、蜗轮 6、输出轴 7、端面齿轮 8、行程小齿
145 120 90 30 45 4-M10 8 2 5 15
185 160 125 42 58 4-M12 10 2 5 18
225 195 150 50 72 4-M16 12 2 5 24
280 235 180 62 82 4-M20 14 2 6 30
330 285 220 72 98 4-M24 16 2 8 36
ZB、ZBYK/T 阀门电动装置
隔爆型电动装置原理图及端子出线图
隔爆型电动装置电气控制原理图及端子出线图见(图7)
注:特殊线路可根据用户要求设计定做
(图7) 06
常州兰陵自动化设备有限公司
Changzhou Lanling Automation Equipment Co., Ltd.
整体型电动装置
开度电位器的调整:开度电位器旋转角度为270°旋转角,当调整行程时首先松开电位器轴上的顶丝,将计数器齿轮 调整到相应的变比档位,在调整好电动装置行程限位开到位、关到位,依据带电位器齿轮的旋转方向,挂接好电位器紧固 好电位器顶丝(此时电位器的旋转角度应该小于270°大于180°),挂接电位器时在起始位应当留有一定的余量。
使用环境通用技术参数
1) 额定电压:三相 AC 380V (特殊订货:单相 AC220V / AC110V) 2) 额定频率:50Hz 3) 控制电压:小于 AC 220V / DC 60V 4) 环境温度:-20℃~+60℃ 5) 平均相对湿度:不大于95%RH(+25℃) 6) 大气压力:80kPa~106kPa
电动松闸装置-通用型

电动松闸装置-通用型————————————————————————————————作者:————————————————————————————————日期:同步曳引机电动松闸装置HCDJ-300型使用说明书V1.10上海华程电梯技术有限公司目录概述 (01)工作原理 (01)安装尺寸 (01)设备接线 (01)接插件对照表 (02)操作 (02)接线图 (03)同步曳引机电动松闸装置说明书一、概述:同步曳引机电动松闸装置是针对电梯由于停电或者出故障而设计的一种手动控制松闸装置.二、工作原理此装置始终监测市电的有无, 在有市电的情况下, 装置不投入运行。
当没有市电, 门锁回路正常, 如果需要启动装置,按住操纵盒上的“ON”按钮就可以启动装置。
三、外型尺寸图外型尺寸(长×宽×厚):480×340×210mm四、接线装置所有信号线都从KA、KB输出,KB-1(红)、2(黄)为操纵盒上的“ON”按钮线;KB-3(蓝)接操纵盒上的指示灯,KA-2(-)并接到平层感应器的0V输入端、将平层感应器输出端的信号线从控制柜的端子上拆下或剪断,靠井道一端接KA-3、靠控制柜一端接KA-4;KA-5并接到控制柜门锁回路接线端子的一端、另一端信号线从控制柜的端子上拆下或剪断,靠井道一端接KA -6、靠控制柜一端接KA -7;KA -8(+)、9(-)并接到抱闸线圈上;KA -11接交流~220V(L)、12接交流零线(N);将平层感应器电源输入端剪断,靠井道一端接KA -1,靠控制柜一端接KA -10。
五、KA 接插件对照表1 感应器电源井道端 4 感应器输出信号控制柜端 8 抱闸电源+ 10 感应器电源控制柜端5 并接门锁信号电源端9抱闸电源-2 感应器电源0V 端 6 门锁信号井道端11 交流AC220 3感应器输出信号井道端 7门锁信号控制柜端 12 交流AC220KA 插件端号排列 KB 插件端号排列六、KB 接插件对照表1 启动按钮输入 42 启动按钮输出 5 3平层指示灯24V6七、操作启动装置时首先切断控制柜的所有交流电源,按住操纵盒上的“ON ”按钮,装置启动,抱闸电压打开抱闸以检修速度运行(此时操纵盒上的指示灯闪亮),等到操纵盒上的指示灯常亮时表明轿厢巳到平层。
翼闸产品说明书
日期:年月目录第章产品介绍 (2)产品型号和外观 (2)功能特点 (4)技术参数 (5)第章安装整机前通电检测 (6)第章电气及土建安装 (7)设备安装条件及安装位置 (7)线缆安装 (7)设备固定安装 (7)设置刷卡警戒线 (9)第章设备接线调试 (10)闸控板端子功能说明 (10)控制器接线图 (11)主机箱和从机箱的连机线 (12)门禁系统接线图 (12)拨码开关功能介绍及设置 (12)开闸时间段设置 (13)通道方向指示灯设置 (13)翼臂灯的颜色 (13)通道状态 (13)标准机调试 (14)附件出厂默认设置 (15)章产品包括外壳机箱、机芯、翼臂、驱动器电路板、红外传感器、读头、门禁控制系统七大部分。
系统对外采用标准电气接口,同时满足消防通道的要求,设有专门的消防联动接口。
执行同一品质标准,确保整体运行的可靠性、稳定性和流畅性。
适用于企事业单位进出口考勤、门禁、消费管理及特殊通道控制,满足车站、码头、会展、游泳馆等验票通道管理。
产品型号和外观尖角翼闸圆角翼闸椭圆形翼闸斜角翼闸八角翼闸上述型号,均为图中间所示双通道闸机;均为图两侧所示单通道闸机。
备注:所有型号的功能、安装方法、接线调试、接线图一致,本文档仅以尖角翼闸的示意图进行举例说明。
功能特点上电自检:设备在上电或重启时,会自动检测功能是否正常。
软件门控模式和灯光报警完美结合,人性化通道指示:关闸待机时翼闸门为静态光(红光、绿光可拨码选择);开闸时绿光闪烁,同时对向通道灯显示红色禁行;任何误动作红光闪烁并可选择声音报警。
通行模式设置:可通过拨码开关设置单向通行、双向通行、自由通行(翼臂收缩)等。
自动复位功能:开闸后,在规定的时间内未通行时,系统将自动取消用户的此次通行权限;默认为5秒,可通过拨码开关设置通行时间,详情请参阅开闸时间段设置红外防夹防碰伤:在防夹防碰伤区域内(靠近翼臂活动的区域),安装对红外探测器,当检测到防夹区域有人或物体时,翼臂自动停止动作,直到人或物体离开防夹区域后,翼臂才继续动作。
EPK-M智能型选型安装说明书(中文)
请选用 ET 加减速箱型。详情请咨询我司。
4
Pawkywonne Controls GmbH
2.1.2 EPKM 调节型角行程性能数据表
EPK/M 系列电动执行机构 0206110627
型号 规格
最大 输出 转矩
N.m
调节 转矩
N.m
行程 时间
s
阀门 最大 轴径
电机 功率 (F 级)
额定 电流
mm
EPK/M 系列电动执行机构
使 用 手 册
Pawkywonne Controls GmbH 德国 PAWKYWONNE 中国上海
目录
EPK/M 系列电动执行机构 0206110627
一、 概述及主要技术指标…………………………………………………………………………………3 智能型功能…………………………………………………………………………………………3
二、 智能型角行程执行机构 220VAC/50HZ 、380VAC/50HZ 数据表…………………………………4 角行程 220VAC/50HZ 数据表……………………………………………………………………4 角行程 380VAC/50HZ 数据表……………………………………………………………………5
420
25
32
90
0.73
12.5
19
EPK/EPKM60 600
500
29
42
90
0.73
14.5
22
EPK/EPKM80 800
670
29
42
140
0.80
防爆型为专用的防爆螺纹管,其进线孔为两个 M20x1.5 螺孔( 订货时须注明进线孔的螺纹规格 )
BKM800E博康说明书_new_1(2011-08-23)
前言本公司长期以来是从事电力系统自动化系统及设备研究、开发、生产的高科技企业。
公司在电力系统自动化方面已研制成功了多种自动化系统及设备,现已推出《BKM800E微机保护测控装置》适用于6~35KV变电站及开闭所等使用环境。
BKM800E系列微机保护装置从变电站整体出发,综合考虑了保护、控制、信号、监测、通讯、防误、事件记录等多种功能,采用工业级进口贴装元件、在测量精度、稳定性、安全可靠性、电磁兼容性以及抗干扰等电气特性方面均有大幅度的改进,箱后接线方式,使装置具有安装、维修方便的特点,另外将谐波处理纳入整体成套范围,《BKM800E微机保护测控装置》包括线路保护测控装置(带进线备投)、配电变压器保护测控装置、电动机综合保护测控装置、电容器保护测控装置、母联分段保护测控装置、微机PT监测切换装置、微机所用变测控装置。
《BKM800E微机保护测控装置》配套的后台监控系统介绍及说明将另行编辑印刷。
目录第一部分 (1)液晶显示画面和操作 (1)1、液晶显示画面和操作 (2)1.1 状态指示: (2)1.2 按键 (2)1.3“主菜单”界面显示 (3)第二部分 (11)装置分类介绍 (11)■BKM800E-L线路保护测控装置 (12)1、主要功能 (12)2、保护功能 (12)3、定值参数一览表 (14)4、保护定值整定说明 (14)5、端子图 (16)6、接线图 (17)7、保护装置操作回路原理图 (18)■BKM800E-TC厂用变保护测控装置 (19)1、主要功能 (19)2、保护功能 (19)3、定值参数一览表 (20)4、端子图 (21)5、接线图 (22)6、保护装置操作回路原理图 (23)■BKM800E-MB电动机保护测控装置 (24)1、主要功能 (24)2、保护功能 (24)3、定值参数一览表 (25)4、端子图 (26)5、接线图 (27)6、保护装置操作回路原理图 (28)■BKM800E-C电容器保护测控装置 (28)1、主要功能 (29)2、保护功能 (29)3、定值参数一览表 (30)4、端子图 (30)5、接线图 (31)6、保护装置操作回路原理图 (32)■BKM800E-LBT线路保护测控装置(带进线备投) (33)1、主要功能 (34)2、保护功能 (34)3、定值参数一览表 (35)4、端子图 (36)5、接线图 (37)6、保护装置操作回路原理图 (39)■BKM800E-MJ 母线监测保护测控装置 (40)1、主要功能 (41)2、保护功能 (41)3、定值参数一览表 (41)4、端子图 (42)5、接线图 (42)6、保护装置操作回路原理图 (44)■注意事项: (44)1、现场安装及调试 (45)2、投运说明及注意事项 (46)3、运输、贮存注意事项 (47)4、常见问题 (47)附录一保护逻辑图 (48)附录二BKME800E型安装及开孔尺寸图 (51)第一部分液晶显示画面和操作1、液晶显示画面和操作装置上电后,将显示循环界面1,如下图所示。
电动松闸装置-通用型
同步曳引机电动松闸装置HCDJ-300型使用说明书V1.10上海华程电梯技术有限公司目录概述 (01)工作原理 (01)安装尺寸 (01)设备接线 (01)接插件对照表 (02)操作 (02)接线图 (03)同步曳引机电动松闸装置说明书一、概述:同步曳引机电动松闸装置是针对电梯由于停电或者出故障而设计的一种手动控制松闸装置.二、工作原理此装置始终监测市电的有无, 在有市电的情况下, 装置不投入运行。
当没有市电, 门锁回路正常, 如果需要启动装置,按住操纵盒上的“ON”按钮就可以启动装置。
三、外型尺寸图外型尺寸(长×宽×厚):480×340×210mm四、接线装置所有信号线都从KA、KB输出,KB-1(红)、2(黄)为操纵盒上的“ON”按钮线;KB-3(蓝)接操纵盒上的指示灯,KA-2(-)并接到平层感应器的0V输入端、将平层感应器输出端的信号线从控制柜的端子上拆下或剪断,靠井道一端接KA-3、靠控制柜一端接KA-4;KA-5并接到控制柜门锁回路接线端子的一端、—— 1 ——另一端信号线从控制柜的端子上拆下或剪断,靠井道一端接KA -6、靠控制柜一端接KA -7;KA -8(+)、9(-)并接到抱闸线圈上;KA -11接交流~220V(L)、12接交流零线(N);将平层感应器电源输入端剪断,靠井道一端接KA -1,靠控制柜一端接KA -10。
五、KA 接插件对照表KA 插件端号排列 KB 插件端号排列六、KB 接插件对照表七、操作启动装置时首先切断控制柜的所有交流电源,按住操纵盒上的“ON ”按钮,装置启动,抱闸电压打开抱闸以检修速度运行(此时操纵盒上的指示灯闪亮),等到操纵盒上的指示灯常亮时表明轿厢巳到平层。
这时需人为打开厅门和轿门将被困的人员放出来。
注意:启动本装置前请断开控制柜所有电源,运行完后必须等待10秒后方可重新送电源!接本装置的电梯必须要有封芯!—— 2 ——八、外围接线图及原理图接插件KA的连接图装置原理图—— 3 ——。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
EMK-EPB110型电动松闸装置
1、端子接口:
I):
J1—AC220(L);
J2—AC220(N);
J3—抱闸线圈+;(输出电压110VDC/75VDC)
J4—抱闸线圈-。
II):
P1—蓄电池升压24V+;
P2—蓄电池升压24V地。
(当启动升压时,P1、P2之间有电压24VDC/200mA,当220VAC存在时,P1、P2之间的电压为零,可接外部24VDC继电器切断安全回路)
P3—开关电源地线,根据下图需要决定是否需要接线。
P4—门区信号+;
P5—门区信号-。
P6—接门锁信号;(非特别要求时P6和P7直接短接,如果使用需要外部增加继电器)
P7—接门锁信号。
(图一)
(图二)
(图三)
(图四)
2、指示灯定义:
输出指示灯定义(从左到右):
第一位蓝色发光(门区指示灯):取消。
第二位红色发光(升压指示灯):当升压时,此灯会变亮,发红光。
反之熄灭,红色LED灯。
第三位绿色发光(运行与低压报警指示灯):当蓄电池未低压报警时,此灯为绿色发光,绿色LED闪烁,当电压低压报警时,此绿色LED则常亮,不闪烁。
第四位黄色发光(充电指示灯):当电池未充满时,此灯会闪烁,发黄光。
当蓄电池充满时,此灯常亮,表示此时电池已经充满。
4、使用方法(使用时请断开所有电源):
①当220VAC存在时,松闸电源不会有升压电压输出,内部电路与外接抱闸电路隔离。
无论按下面板上任何按钮都不会启动升压输出,这样可以避免在220VAC存在时,同时有升压输出的电压与220V整流后的电压一起叠加在抱闸线圈上,这样抱闸线圈或松闸电源存在损坏的隐患。
②、当220VAC不存在时,确保外围接线正确的前提下。
I):当运行绿色“运行指示灯”长灭时,则需要先按下“启动按钮”,松闸电源启动内部电路工作,此时绿色“运行指示灯”会闪烁。
II):非门区位置时,同时按下“启动按钮”和“公共按钮”,松闸电源启动升压电路工作,此时绿色“运行指示灯”会闪烁,“红色升压指示灯”会变亮。
松闸电源输出一个激励电压110VDC,抱闸线圈得电、打开抱闸,使电梯移动。
经过1~2秒延时后,松闸电源输出一个维持电压约75VDC,从而可以节省蓄电池的功耗。
使之能使输出时间变长。
II):当需要紧急停止升压输出时松开“启动输出”按钮或“输出公共”按钮,这样松闸电源会立即停止输出,抱闸线圈失电,电梯停止移动。
III):当正确的接入了平层信号,则启动输出后,抱闸线圈得电,当电梯移动门区位置时,平层信号输入到松闸电源装置中,当采集到平层信号,“门区指示灯”发蓝光,松闸装置立即自动停止输出,方便救援人员在门区位置打开轿门,使被困人员走出电梯。
如果在此平层位置电梯门无法打开或其他原因需要电梯移动到其他最近楼层,则同时按下“公共按钮”和“强迫按钮”两个按钮,则在平层位置时,松闸电源能继续启动升压输出,使抱闸线圈得电,电梯移动。
当处于门区位置时,门区指示灯会发蓝光。
反之熄灭。
当电梯处于门区位置时,“启动按钮”无效。
当电梯处于非门区位置时,“强迫按钮”无效。
当离开门区位置后,会停止输出。
需要按下“启动按钮”和“公共按钮”再次启动输出。
IV):当正确的接入了门锁信号,当门锁断开时,松闸电源无法启动升压输出,抱闸线圈无法得电,电梯无法移动。
只有当门锁闭合时,才能启动升压输出。
如果门锁断开,电梯轿门打开,有人出入电梯。
此时机房有人启动升压输出,电梯移动,此时会有很大的安全隐患。
在电梯事故中,就有过这方面的惨痛教训。
接入门锁检测信号,是本产品的一个技术上的亮点。
V):每次启动输出后,最多运行5分钟。
可以防止按钮粘连后,无法停止输出。
当触发后,如果没有没有任何按钮按下,则30秒内会自动关闭电路,等待下一次触发。
VI):运行与低压报警指示灯,电路工作正常时,运行指示灯会闪烁。
通过运行指示灯的闪烁可以观察到松闸电源是否处于正常运行状态。
VII):当需要启动升压输出时,必须先同时按下“启动输出”和“输出公共”按钮,如果处于门区位置,此时门区指示灯会发蓝光。
此时必须放下“启动输出”按钮,同时按下“输出公共”和“强迫输出按钮”才能启动强迫输出。
5、门区信号常开常闭输入判断与选择:
①、当绿色LED指示灯(运行与低压报警指示灯),在一秒内交替闪烁时(亮0.5秒,灭0.5秒),则此时门区信号为常开有效(非门区位置时断开,门区位置时闭合)。
②、当绿色LED指示灯(运行与低压报警指示灯),在6秒内交替闪烁时(亮3秒,灭3秒),则此时门区信号为常闭有效(非门区位置时闭合,门区位置时断开)。
③、当“启动按钮”、“强迫按钮”都没有按下时,在5秒内连续5次按下“公共按钮”,则此时蓝色LED灯会交替闪烁几次,这样可以完成门区信号常开还是常闭的选择。
选择后通过观察绿色LED指示灯来区分目前电动松闸装置需要的是常开还是常闭信号。
注:
①、产品长期不用时,至少六个月内须充、放电一次,连续充电时间大于8小时。
②、产品长期不用时,当做一次人为充电后(连续充电时间大于8小时)再装箱储存。
③、第一次使用时,请充电8小时。
④、使用时,请拉断控制柜电源进线。
⑤、使用时请断开所有电源。
