多功能数字钟电路设计
多功能数字钟电路设计
多功能数字钟电路设计1、功能要求：①基本功能: 以数字形式显示时、分、秒的时间，小时计数器的计时要求为“12翻1”，并要求能手动快校时、快校分或慢校时、慢校分。
②扩展功能: 定时控制，其时间自定；仿广播电台正点报时—自动报正点时数。
2、设计步骤与要求：①拟定数字钟电路的组成框图，要求先实现电路的基本功能，后扩展功能，使用的器件少，成本低；②设计各单元电路，并用Multisim软件仿真；③在通用电路板上安装电路，只要求显示时分；④测试数字钟系统的逻辑功能；⑤写出设计报告。
设计报告要求：写出详细地设计过程（含数字钟系统的整机逻辑电路图）、调试步骤、测试结果及心得体会。
3、给定的主要器件：74LS00（4片），74LS160（4片）或74LS161（4片），74LS03（OC，1片），74LS04（2片），74LS20（2片），74LS48（4片），数码管BS202（4只），发光二极管（2只），555（2片）。
4、仪器和设备:稳压电源（或数字逻辑学习机），双宗示波器，数字万用表、数字通用板、拨线钳和电烙铁等。
5、设计报告要求（1）写出各单元电路的工作原理、设计过程及器件选择；（2）画出完整的电路原理图，并标明各元器件的参数值；（3）绘出电路中的时序波形，整理实验数据，并加以说明；（4）写出设计过程中出现的故障现象及其解决办法；（5）设计心得、体会及建议。
6、参考文献:1、《电子技术基础课程设计指南》清华大学出版社、焦宝文主编；2、《电子线路设计大全》华中科技大学出版社、陈碗儿主编3、《数字电子技术基础》清华大学出版社、阎石主编4、《TTL集成电路大全》电子工业出版社7、数字电子钟的设计提示1）、数字电子计时器组成原理图1数字电子计时器的结构框图2)、用74160实现12进制计数器3)、校时电路当刚接通电源或时钟走时出现误差时，都需要进行时间的校准。
校时是数字钟应具有的基本功能，一般电子钟都有时、分、秒校时功能。
多功能数字钟电路设计
多功能数字钟电路设计1设计内容简介数字钟是一个简单的时序组合逻辑电路，数字钟的电路系统主要包括时间显示，脉冲产生，报时，闹钟四部分。
脉冲产生部分包括振荡器、分频器；时间显示部分包括计数器、译码器、显示器；报时和闹钟部分主要由门电路构成，用来驱动蜂鸣器。
2设计任务与要求Ⅰ以十进制数字形式显示时、分、秒的时间。
Ⅱ小时计数器的计时要求为“24翻1”，分钟和秒的时间要求为60进位。
Ⅲ能实现手动快速校时、校分；Ⅳ具有整点报时功能，报时声响为四低一高，最后一响为整点。
Ⅴ具有定制控制（定小时）的闹钟功能。
Ⅵ画出完整的电路原理图3主要集成电路器件计数器74LS162六只；74LS90三只；CD4511六只；CD4060六只；三极管74LS191一只；555定时器1只；七段式数码显示器六只，74LS00 若干；74LS03(OC) 若干；74LS20 若干；电阻若干，等4设计方案数字电子钟的原理方框图如图（1）所示。
该电路由秒信号发生器、“时，分，秒”计数器、译码器及显示器、校时电路、整点报时电路、闹钟定时等电路组成。
秒信号产生器决定了整个计时系统的精度，故用石英晶体振荡器加分频器来实现。
将秒信号送入“秒计时器”，“秒计时器”采用六十进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。
“分计数器”也采用六十进制计数器，每60分钟，发出一个“时脉冲”，该信号经被送到“时计数器”作为“时计数器”的时钟脉冲，而“时计数器”采用二十四进制计数器，实现“24翻1”的计数方式，可实现对一天二十四小时的累计。
译码显示电路将“时”、“分”、“秒”计数器的输出状态通过七段式显示译码器译码，通过刘伟LED 七段显示器显示出来。
整点报时电路是根据计时系统的输出状态产生一脉冲信号，然后触发一音频发生器实现整点报时，定时电路与此类似。
校时电路是用“时”、“分”、“秒”显示数5电路设计5.1秒信号发生器秒信号发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体整荡器产生的脉冲经过整形、分频获得1 Hz的秒脉冲。
多功能数字钟设计报告+程序+原理图
实验设计报告项目名称：多功能数字钟电路设计作者姓名：指导教师：年级专业：所在学院：提交日期摘要20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
现代生活的人们越来越重视起了时间观念，可以说是时间和金钱划上了等号。
对于那些对时间把握非常严格和准确的人或事来说，时间的不准确会带来非常大的麻烦，所以以数码管为显示器的时钟比指针式的时钟表现出了很大的优势。
数码管显示的时间简单明了而且读数快、时间准确显示到秒。
而机械式的依赖于机械震荡器，可能会导致误差。
数字钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。
数字钟的精度、稳定度远远超过老式机械钟。
在这次设计中，我们采用LED数码管显示时、分、秒，以24小时计时方式，根据数码管动态显示原理来进行显示，用12MHz的晶振产生振荡脉冲，定时器计数。
在此次设计中，电路具有显示时间的其本功能，还可以实现对时间的调整。
数字钟以其小巧，价格低廉，走时精度高，使用方便，功能多，便于集成化而受广大消费的喜爱，因此得到了广泛的使用。
数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。
且由于数字钟包括组合逻辑电路和时叙电路。
通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。
目录第一章：设计要求 (1)第二章：方案论证 (2)第三章：单元电路设计与计算 (13)第四章：软件设计 (20)第五章：系统测试 (36)第六章：结论 (38)参考文献 (39)附录 (40)第一章：设计要求1.1 基本要求1.1.1 时钟功能设计一个具有时、分、秒计时的数字钟电路，计时采用24小时制。
多功能数字钟电路设计实验报告
多功能数字钟电路设计实验报告实验目的：设计一个多功能数字钟电路，能够显示当前时间，并具备闹钟、秒表和计时等功能。
实验原理：1. 数码管显示：使用4位共阴极数码管进行显示，采用BCD码方式输入。
2. 按键输入：使用按键进行时间的调节和选择功能。
3. 时钟频率：使用晶体振荡器提供系统时钟，通过分频电路控制时钟频率。
实验器材：1. 4位共阴极数码管2. 按键开关3. 74LS90分频器4. 时钟晶体振荡器5. 耐压电容、电阻等元件6. 电路连接线实验步骤：1. 连接电路：根据电路原理图，将数码管、按键开关、74LS90分频器、晶体振荡器等连接起来，注意接线正确。
2. 编写程序：根据实验要求，编写相应的程序，实现时钟、闹钟、秒表和计时等功能。
3. 调试电路：将电路通电并运行程序，观察数码管的显示情况和按键功能是否正常。
4. 测试功能：分别测试多功能数字钟的时钟、闹钟、秒表和计时等功能，确保功能正常。
5. 完善实验报告：根据实验结果和观察情况，完善实验报告，并附上电路原理图、程序代码等。
实验结果：经过调试和测试，多功能数字钟电路能够正常显示时间，并具备时钟、闹钟、秒表和计时功能。
使用按键进行时间调节和功能选择，数码管根据不同功能进行相应的显示。
实验总结：通过本次实验，我掌握了多功能数字钟电路的设计原理和实现方法，并且了解了数码管显示、按键输入、时钟频率控制等相关知识。
实验过程中，我发现电路连接正确性对功能实现起到关键作用，同时合理编写程序也是确保功能正常的重要环节。
通过实验，我对数字电路的设计和实现有了一定的了解，并且培养了动手实践和解决问题的能力。
多功能数字钟电路设计
多功能数字钟电路设计
1.时钟显示：设计一个数字时钟显示电路，可以显示当前的时间（小
时和分钟）。
可以使用七段显示器来显示数字。
2.闹钟功能：设计一个闹钟功能，可以设置闹钟时间，并在到达闹钟
时间时发出提示声音或闹铃。
3.温度显示：设计一个温度传感器电路，并将当前温度显示在数字时
钟上。
4.日历功能：设计一个日历功能，可以显示当前的日期和星期。
5.定时器功能：设计一个定时器功能，可以设置一个特定的时间间隔，并在到达时间间隔时发出提示声音或闹铃。
6.闹钟休眠功能：设计一个闹钟休眠功能，可以设置一个特定的时间
间隔，在此时间间隔内按下按钮可以将闹钟功能暂时关闭。
7.闹钟重复功能：设计一个闹钟重复功能，可以设置一个特定的时间
间隔，使闹钟在每天相同的时间段重复响铃。
8.亮度调节功能：设计一个亮度调节功能，可以调整数字时钟的显示
亮度。
这些功能可以根据需求进行组合设计，可以使用逻辑门、计数器、显
示器驱动器、温度传感器、按钮等元件来完成电路设计。

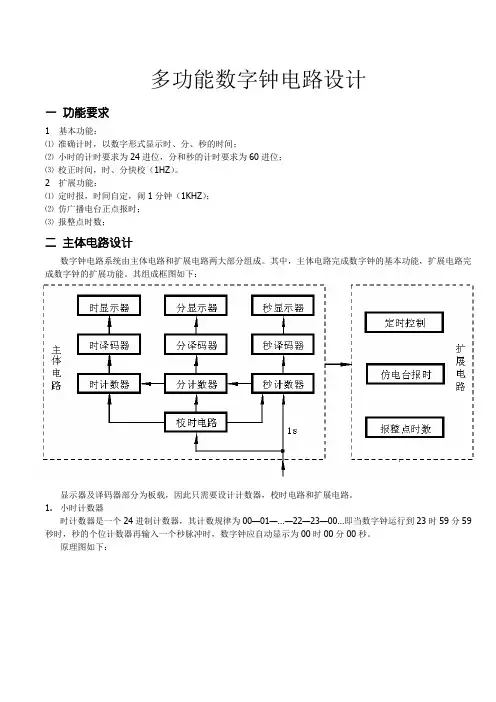

多功能数字钟电路设计 - 多功能数字中电路设计
多功能数字钟电路设计一功能要求1 基本功能：⑴准确计时，以数字形式显示时、分、秒的时间；⑵小时的计时要求为24进位，分和秒的计时要求为60进位；⑶校正时间，时、分快校（1HZ）。
2 扩展功能：⑴定时报，时间自定，闹1分钟（1KHZ）；⑵仿广播电台正点报时；⑶报整点时数；二主体电路设计数字钟电路系统由主体电路和扩展电路两大部分组成。
其中，主体电路完成数字钟的基本功能，扩展电路完成数字钟的扩展功能。
其组成框图如下：显示器及译码器部分为板载，因此只需要设计计数器，校时电路和扩展电路。
1.小时计数器时计数器是一个24进制计数器，其计数规律为00—01—…—22—23—00…即当数字钟运行到23时59分59秒时，秒的个位计数器再输入一个秒脉冲时，数字钟应自动显示为00时00分00秒。
原理图如下：使用了两片74LS161（4位二进制同步加法计数器）来实现小时计数，即模24的计数器。
HOUR[0]~HOUR[3]为小时个位，HOUR[4]~HOUR[7]为小时十位。
2. 分秒计数器分和秒计数器都是模60的计数器。
其计数规律为00—01—…—58—59—00…其原理图如下：秒计数器与上图相同，图略。
分别使用了两片74LS161来实现分和秒的计数，均为。
其中MIN[0]~MIN[3]为分个位，MIN[4]~MIN[7]为分时位，SEC[0]~SEC[3]为秒个位，SEC[4]~SEC[7]为秒时位。
3. 校时电路当数字钟接通电源或者计数出现误差时，需要校正时间（或称校时）。
校时是数字中应具备的基本功能。
为使电路简单，这里只进行分和小时的校时。
对校时电路的要求是，在小时校正时不影响分和秒的正常计数；再分校正时不影响秒和小时的正常计数。
校时方式有“快校时”和“慢校时”两种，“快校时”是，通过开关控制，使计数器对１Hz的校时脉冲计数。
“慢校时”使用手动产生单脉冲作校时脉冲。
本实验只要求实现“快校时”。
其原理图如下：4. 定时控制电路数字钟在指定的时刻发出信号，或驱动音响电路“闹时”。
多功能数字钟的电路设计报告书
多功能数字钟的电路设计报告书
报告书内容包括：
1.引言：介绍设计任务的背景和目的，解释为什么需要设计多功能数字钟电路。
2.设计要求：详细说明设计的功能要求和性能要求，例如显示时间、闹钟设置、温度显示等。
3.设计方案：展示设计的整体思路和方案，包括电路图和设计参数。
可以提供一些关键性的设计考虑和解决方案。
4.设计步骤：详细描述设计的步骤和过程，包括所选用的元器件、电路图的细节、电路的连接方法等。
5.实验结果：给出实验的结果和测试数据，包括电路工作的准确性、稳定性、可靠性和其他性能指标的测试结果。
6.结论：总结设计的过程和结果，评估电路设计的优点和不足之处，提出可能的改进方案。
8.附录：将电路图、元器件清单、代码等相关材料作为附录提供，方便读者参考和复制。
以上是一个可能的电路设计报告书的框架，具体的内容可以根据设计任务的要求和自己的实际情况进行调整。
多功能数字钟电路设计
多功能数字钟电路设计.txt如果青春的时光在闲散中度过，那么回忆岁月将是一场凄凉的悲剧。
杂草多的地方庄稼少，空话多的地方智慧少。
即使路上没有花朵，我仍可以欣赏荒芜。
本文由海豚050505奉献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
多功能数字钟电路设计摘要：多功能数字钟是一种用数字电路技术实现时、分、秒计时的装置。
无论是日常生活还是在工业应用计时领域，都发挥着重要的作用。
本系统进展了各单元的设计和调试，可以完成准确的完成计时、定时和校时。
电路由晶体振荡器、分频器、计数器、译码显示器和校时电路以及报时电路组成。
总体方案设计由主体电路和扩展电路两大局部组成。
本电路具有走时精度高，稳定性好，使用方便，价格廉价等特点。
关键词：关键词：32768 晶振；分频器；计数器；校时；报时；数字钟1 引言在当今社会，时间是非常重要，尤其是随着信息大爆炸时代的降临，人们的时间观念越来越强，人们一切都是围绕时间来安排自己方案。
数字钟的数字显示清晰直观就能够为我们的日常生活提供便利。
它集成度高,时间准确,体积小,携带方便,而且报时功能，应用十分广泛。
2 总体设计方案2.1 设计思路利用32768 晶振产生稳定度高的高频方波信号，将高频方波经分频电路分频为1HZ 的脉冲，输入到六十进制的秒计数器，秒计数器和分计数器都是有一个个位十进制和十位六进制组成，当秒计数器的十位在清零时也向分六十进制的计数器个位发一个脉冲使分计数器加1，当分计数器的十位在清零时也同时向二十四进制时和十二进制计数器的个位发一个脉冲，使其加1。
将时，分，秒计数器的输出端分别接上译码器和显示器，最大显示值为23 小时59 分59 秒，再输入一个秒脉冲后，显示复零。
并且能通过开关实现12 与24 的时时转换和上下午显示。
利用校准电路分别对时，分校准电路进展设计，另外又增加了报时电路。
本电路的报时电路利用秒个位计数器的状态进在接收分计数器和秒计数器的信号后完成在整点的报时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多功能数字钟电路设计
一、数字电子钟设计摘要 (2)
二、数字电子钟方案框图 (2)
三、单元电路设计及相关元器件的选择 (3)
1. 6进制计数器电路的设计 (3)
2. 10进制计数器电路的设计 (4)
3. 60进制计数器电路的设计 (4)
4. 时间计数器电路的设计 (5)
5. 校正电路的设计 (6)
6. 时钟电路的设计 (7)
7. 整点报时电路设计 (8)
8. 译码驱动及单元显示电路 (9)
四、系统电路总图及原理 (9)
五、经验体会 (10)
六、参考文献 (10)
附录A:系统电路原理图
附录B:元器件清单
一、数字电子钟设计摘要
数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。
数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
此次设计数字钟就是为了了解数字钟的原理，从而学会制作数字钟。
而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。
且由于数字钟包括组合逻辑电路和时叙电路。
通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。
二、数字电子钟方案框图
图1 数字电子钟方案框图
三、单元电路设计和元器件的选择
1. 6进制计数器电路的设计
现要设计一个6进制的计数器，采用一片中规模集成电路74LS90N芯片，先接成十进制，再转换成6进制，利用“反馈清零”的方法即可实现6进制计数，如图2所示。
图2
2. 10进制电路设计
图3
3. 60 进数器电路的设计
“秒”计数器与“分”计数器都是六十进制，它由一级十进制计数器和一级六进制计数器连接而成，如图4所示，采用两片中规模集成电路74LS90N串接起来构成“秒”“分”计数器。
图4
4. 时间计数器电路的设计
时计数电路由U1和U2组成的24进制电路，如图5所示。
图5
5. 校正电路的设计。
校正时间的方法是：首先截断正常的计数通路，然后再进行人工出触发计数或将频率较高的方波信号加到需要校正的计数单元的输入端，校正好后，再转入正常计时状态即可。
根据要求，数字钟应具有分校正和时校正功能，因此，应截断分个位和时个位的直接计数通路，并采用正常计时信号与校正信号可以随时切换的电路接入其中。
图6所示为所设计的校时电路。
如图6所示，当开关打向下时，因为校正信号和0相与的输出为0，而开关的另一端接高电平，正常输入信号可以顺利通过与或门，故校时电路处于正常计时状态；当开关打向上时，情况正好与上述相反，这时校时电路处于校时状态。
与非门可选74LS01N，非门则可用与非门2个输入端并接来代替节省芯片。
因此实际使用时，须对开关的状态进行消除抖动处理，图6为加2个0.001uF的电容。
图6
6．时钟电路的设计
通常，数字钟的晶体振荡器输出频率较高，为了得到1Hz的秒信号输入，需要对振荡器的输出信号进行分频。
通常实现分频器的电路是计数器电路，一般采用多级2进制计数器来实现。
例如，将32768Hz的振荡信号分频为1HZ的分频倍数为32768（15
2），即实现该分频功能的计数器相当于15级2进制计数器。
从尽量减少元器件数量的角度来考虑，这里可选多极２进制计数电路CD4060和CD4040来构成分频电路。
CD4060和CD4040在数字集成电路中可实现的分频次数最高，而且CD4060还包含振荡电路所需的非门，使用更为方便。
时钟脉冲电路由晶体振荡器电路和分频器电路构成，4060BD同时构成振荡电路和分频电路。
如下图，在MR和RS之间接入振荡器外接元件可实现振荡，并利用时计数电路中多一个2分频器可实现15级2分频，即可得1Hz信号。
图7
7. 整点报时电路设计
根据要求，电路应在整点前10秒钟内开始整点报时，即当时间在59分50
秒到59分59秒期间时，报时电路报时控制信号。
当时间在59分50秒到59分59秒期间时，分十位、分个位和秒十位均保持不变，分别为5、9和5，因此可将分计数器十位的QＣ和QＡ、个位的QＤ和QＡ及秒计数器十位的QＣ和QＡ相
与，从而产生报时控制信号。
选蜂鸣器为电声器件，蜂鸣器是一种压电电声器件，当其两端加上一个直流电压时酒会发出鸣叫声，两个输入端是极性的，其较长引脚应与高电位相连，图8的三极管时为了驱动蜂鸣器。
图8
8. 译码驱动及单元显示电路
译码电路的功能是将“秒”、“分”、“时”计数器的输出代码进行翻译，变成相应的数字。
DCD_HEX_BLUE本身自带译码驱动电路，所以直接与相应计数器相连接即可。
图9
四、系统电路总图及原理
数字电子钟系统电路总图如图10所示。
图10
五、经验体会
此次我的数字电子钟设计过程，是一次学习的过程，之前我们在数电课上学了许多相关理论，说白了只是为应付考试，等考完试，很多知识就会慢慢的被忘得不留痕迹。
但如果我们将我们所学的知识去运用，我们就能轻松掌握它。
此次数字电子钟的设计，就是这样一个过程，它让我们熟悉了一些芯片的结构及掌握了它的工作原理和其具体的使用方法。
加深了我们对课本上所学的模拟电子技术与数字电子技术知识的理解，使我分析处理电路，设计电路的能力得到很大程度的提升。
这次的课程设计我用到了许多芯片，比如计数器，译码器等等，经过认真的操作分析，我懂得了它们在实际中的用途，其实在我们身边的很多数字钟电路，这些都是我们自己可以实现的。
这让我对我所学的知识产生了更加浓厚的兴趣。
虽然在这次设计过程中，遇到了许多问题，很多理论学得不透，但最终通过查资料得到了解决，我很享受这次自己设计的过程，它让我很受益！
六、参考文献
1 《模拟电子技术基础》康华光主编高等教育出版社
2 《数字电子技术基础》康华光主编高等教育出版社
3 《电子电路计算机仿真分析》黄志玮主编电子工业出版社
附录B元器件清单
