凝汽式火电厂一次部分设计
发电厂电气一次部分设计-2300MW
发电厂电气一次局部设计-2×300MW引言本设计是对 2 某300MW 总装机容量为 6000MW 的凝汽式区域性火电厂进展电气一次局部及其厂用电高压局部的设计，它主要包括了四大局部，分别为电气主接线的选择、短路电流的计算、电气设备的选择、配电装置的选择。
其中具体描述了主接线的选择、短路电流的计算和电气设备的选择，从不同的短路状况进展分析和计算，对不同的短路参数来进展不同种类设备的选择，并对设计进展了理论分析。
设计电厂为大型凝气式火电厂，其容量为 2 某300=600MW,最大单机容量为 300MW，即具有大中型容量的规模、大中型机组的特点。
当电厂全部机组投入运行后，将占电力系统总容量600/6000≈10%，没有超过电力系统的检修备用容量为 8%~15%和事故备用容量为 10%的限额，说明该电厂在将来电力系统中不占主导作用和主导地位，主要供给地区用电。
发电厂运行方式及年利用小时数直接影响着主接线设计。
从年利用小时数看，该电厂年利用小时数为 6500h/a，远大于我国电力系统发电机组的平均最大负荷利用小时数 5000h/年；又为火电厂，所以该发电厂为带基荷的发电厂，在电力系统占比较重要的地位，因此，该厂主接线要求有较高的牢靠性；从负荷特点及电压等级可知，该电厂具有110KV 和220KV 两级电压负荷。
110KV 电压等级有 8 回架空线路，担当一级负荷，最大输送功率为 110MW,最大年利用小时数为 4000h/a，说明对其牢靠性有肯定要求；220KV 电压等级有 10 回架空线路，担当一级负荷，最大输送功率为500MW，最大年利用小时数为 4500h/a,其牢靠性要求较高，为保证检修出线断路器不致对该回路断电，拟承受带旁路母线接线形式。
2、电气主接线3、2.1、主接线方案的选择2.1.1方案拟定的依据第1 页共13 页对电气主接线的根本要求，概括的说应当包括牢靠性、敏捷性和经济性三方面。
发电厂课设
目录第一章基本资料及设计任务 (4)1.1 基本资料 (4)1.2 设计任务与要求 (4)第二章电气主接线 (5)2.1 概述 (5)2.1.1 电气主接线设计的重要性 (5)2.1.2 电气主接线设计依据 (5)2.1.3 电气主接线的设计原则 (5)2.2 电气主接线的设计 (6)2.2.1 系统与负荷资料分析 (6)2.2.2 主接线方案的拟定 (7)2.3 变压器的选择与计算 (7)2.3.1 主变压器型式、容量和台数的确定原则 (7)2.3.2 联络变压器的确定原则 (8)2.3.3 变压器的选择与计算 (8)第三章短路电流的计算 (11)3.1 短路计算的条件 (11)3.1.1 基本假设 (11)3.1.2 一般规定 (11)3.2 短路电流的计算方法 (11)3.2.1 等值阻抗图及其化简 (12)3.2.2短路电流计算表 (16)第四章电气设备的选择 (17)4.1 电气设备选择的一般要求 (17)4.2 电气设备选择的一般原则 (17)4.2.1 按正常工作条件选择电器 (17)4.2.2 按短路状态校验 (18)4.2.3 按当地环境条件校核 (18)4.3 电气设备的选择 (19)4.3.1 断路器 (19)4.3.2 隔离开关 (20)4.3.3 电流互感器 (21)4.3.4 电压互感器 (23)第五章课程设计总结 (25)【参考文献】 (26)【附录】 (27)火力发电厂电气部分课程设计【摘要】电力系统是由发电、输电、变电、配电和用电等环节组成的电能生产和消费系统。
本设计主要是针对于中、小型凝汽式的火力发电厂的一次部分而进行的。
它主要包括了四大部分，分别为发电机和变压器的选择、电气主接线的选择、短路电流的计算、主要电气设备的选择。
本设计从理论上证实了该发电厂的实际可行性，其效果达到了设计所预期的要求。
火力发电厂是电力系统的重要组成环节，它直接影响整个电力系统的安全与经济运行。
凝汽式火电厂电气一次部分设计
摘要这次设计的是凝汽式火力发电厂。
主要对一下几个内容进行分析和设计：首先需要对主接线进行选择，设计主接线的原则是将可靠性、经济性和灵活性三者综合考虑的。
因为本次设计所需的机组容量比较大，对主接线的可靠性要求非常高，所以就单母线的接线方式而言可以暂不考虑，重点考虑双母接线以及一台半断路器的接线方式。
然后就是对主变压器、联络变压器的型号进行确定，在Ⅰ类负荷情况下保证检修也不能停电。
最重要的是进行了三相短路计算，并根据最后的结果选择隔离开关、断路器、电流互感器、电压互感器并进行了短路状态进的校验。
关键词电气主接线、短路电流、电力变压器、高压电气设备abstractThis design is the thermal power plant. Its design content mainly includes following several aspects: First was has carried on the choice to the electrical host wiring plan, considered had the large capacity big unit to this power plant the characteristic after the entire factory power cut will affect supplies power, therefore hosting wiring way design request redundant reliability; Then to the main transformer, contacted the transformer the model to carry on the determination, afterwards carried on again three-phase short-circuits the computation; Finally has chosen the isolator, the circuit breaker, the current transformer, the voltage transformer and the basis moves stable and the thermally stable carries on the verification. Designs the host wiring the principle is reliable, so the efficient and flexible three syntheses considerations.Keywords：electrical host wiring plan short-circuit currentpower transformer high-handed electric equipment引言设计工作是工作建设的关键环节。
重庆大学凝汽式发电厂毕业设计
重庆大学本科学生毕业设计（4 100MW）凝汽式发电厂电气一次部分设计（网络1）学生：陈文礼学号：20043594指导教师：林莉讲师专业：电气工程与自动化重庆大学电气工程学院二OO八年六月Graduation Design of Chongqing UniversityDesign of Primary Electrical Parts of （4 100MW）Condensing Power Plant(Network 1)Undergraduate: Chen WenliSupervisor: Lecturer Lin LiMajor: Electrical Engineering and AutomationCollege of Electrical EngineeringChongqing UniversityJune 2008摘要发电厂是电力系统的重要组成部分，是电力系统存在的基础，起着生产和分配电能、稳定系统的重要作用,对电力系统的运行产生直接的影响。
本毕业设计为（4 100MW）凝汽式发电厂电气一次部分设计。
根据已知条件，完成待设电厂电气一次部分的接线设计和配电装置的配置。
设计内容主要包括：①根据设计要求和已知参数，确定待设电厂的电压等级，从安全、可靠、优质、经济供电的角度考虑，确定待设电厂电气一次部分的主接线形式。
②确定厂用电接线形式。
③计算出待设电厂各级电压母线和发电机出口三相短路电流。
④根据已知参数和短路电流计算结果，选择并配置待设电厂的开关电器、互感器、导体和成套配电装置等设备，列出配电设备选择总表。
本设计的主要成果包括设计论文，并绘制出发电厂电气一次接线图和典型间隔断面图。
关键词：发电厂，变电站，电气接线，电气设备ABSTRACTPower plant, the foundation of power system, is one of its important component parts. It plays an important role in generating and distributing electric energy as well as stabilizing system, which directly affects the operation of the power system.Primary electrical parts for a (4 100MW) condensing power plant are designed. According to the known design conditions, the design of primary electrical connection and the configuration of electrical equipments are completed. The design contents include:①According to the design requirements and known parameters, the voltage level of the designing plant is determined, and the main electrical connection is also determined in consideration of the security, reliability, quality and economics of power supply.②The electrical connection of auxiliary power is determined.③The three-phase short-circuit currents on each bus of the designing plant and the terminals of the generators are calculated.④According to the known parameters and the results of short-circuit current calculation, equipments, such as electrical switches, potential transformers, current transformers, conductors and unit of distribution equipment, are selected and verified, and a master table of distribution devices is also listed out.The main achievements of the design are the thesis and diagrams of the primary electrical connection and typical space cross-section of the designing plant.Key words：power plant, substation, electrical connection, electrical equipment目录中文摘要 (Ⅰ)ABSTRACT (Ⅱ)1 电气主接线设计 (1)1.1 110kV出线规划 (1)1.1.1 出线回路数的确定 (1)1.1.2 出线型号的选择与校验 (1)1.2 主接线的确定 (3)1.2.1 发电机的分配 (4)1.2.2 主变压器的选型 (4)1.2.3 横向联络关系 (5)2 厂用电接线设计 (6)2.1 厂用电电压等级的确定 (6)2.2 厂用电接线的基本形式 (6)2.3 厂用电源及其引接方式 (6)2.3.1 厂用工作电源及其引接方式 (6)2.3.2 厂用备用电源及其引接方式 (7)3 短路分析 (9)3.1 短路电流计算的目的 (9)3.2 短路电流计算的步骤 (9)3.3 短路电流计算结果 (11)4 配电设备的配置与选择 (13)4.1 配电装置的选择 (13)4.1.1 屋内配电装置的选择 (13)4.1.2 屋外配电装置的选择 (13)4.1.3 成套配电装置的选择 (14)4.2 配电设备的配置 (14)4.2.1 开关电器的配置原则 (14)4.2.2 互感器的配置原则 (14)4.3 配电设备的选择与校验 (15)4.3.1 配电设备的选择 (15)4.3.2 配电设备的校验 (16)4.4 配电设备选择结果 (17)5 主接线设计计算 (19)5.1 各负荷站出线截面的选择与校验 (19)5.1.1 负荷1站出线截面的选择与校验 (19)5.1.2 负荷2站出线截面的选择与校验 (19)5.1.3 负荷3站出线截面的选择与校验 (20)5.1.4 负荷4站出线截面的选择与校验 (21)5.2 发电机组的配置 (22)5.3 主变压器的选择计算 (23)6 厂用变压器选择计算 (24)6.1 厂用工作变压器的选择 (24)6.2 厂用备用变压器的选择 (24)7 短路计算 (25)7.1 220kV母线三相短路 (28)7.2 110kV母线三相短路 (33)7.3 自耦变压器侧发电机组出口三相短路 (36)7.4 双绕组变压器侧发电机组出口三相短路 (40)7.5 厂用电母线三相短路 (43)8 配电设备选择计算 (44)8.1 220kV电压等级配电设备的选择计算 (44)8.1.1 220kV母联支路 (44)8.1.2 220kV出线支路 (45)8.1.3 220kV旁路支路 (47)8.1.4 自耦变高压侧支路 (47)8.2 110kV电压等级配电设备的选择计算 (49)8.2.1 自耦变中压侧支路 (49)8.2.2 110kV母联支路 (50)8.2.3 110kV出线支路 (52)8.2.4 110kV旁路支路 (54)8.2.5 双绕组变压器高压侧支路 (54)8.2.6 厂用备用变高压侧支路 (56)8.3 10kV电压等级配电设备的选择计算 (57)8.3.1 双绕组变压器侧发电机出口支路 (57)8.3.2 自耦变侧发电机出口支路 (58)8.3.3 自耦变侧厂用变压器高压侧支路 (60)8.3.4 双绕组变侧厂用变压器高压侧支路 (61)8.4 厂用变6kV侧支路配电设备的选择计算 (63)8.5 开关柜的选择计算 (64)8.5.1 工作厂用变支路开关柜的选择 (64)8.5.2 备用厂用变支路开关柜的选择 (65)8.5.3 6kV导体的选择与校验 (65)致谢 (67)参考文献 (68)1 电气主接线设计电气主接线是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络[1]。
长沙理工大学《发电厂电气部分》200MW凝汽式发电的电气一次部分课程设计
7）元件的技术参数均取额定值，不考虑参数的误差和调整范围
8）输电线路的电容略去不计
4.3短路等值电抗电路及其参数计算
4.3.1、系统参数的计算：
假定基准容量120MVA，基准电压为各电压的平均额定电压，变压器短路电压百分比如下：
其中1为220侧，2为110侧，3为10.5侧。
八种方案的比较原则如下：
单母线分段接线适用于：小容量发电机电压配电装置，一般每段母线上所接发电机容量为12MW左右，每段母线上出线不多于5回；变电站有两台主变压器时的6—10kv配电装置；35—63KV配电装置出线4—8回；110—220KV配电装置出线3—4回。
双母线分段：用于缩小母线故障的停电范围，分段短路器将母线分为WI段和WII段，每段工作母线用各自的母线断路器与备用母线相连，电源和出线回路均匀的分布在两段工作母线上。优点是可靠性比双母线接线更高，并且具有很高的灵活性。
2.3主变压器的选择：
综上，查《发电厂电气部分课程设计资料》，选2台三绕组变压器选用的型号为SFPS7-120000/220。参数如下：
型号
额定容量kv·A
额定电压/kV
高压
中压
低压
SFPS7-120000/220
120000
2.5％
121
10.5,11
损耗/kW
阻抗电压（％）
空载电流（％）
联结组别
4）导体和电器的动稳定、热稳定和以及电器的开断电流，一般按三相短路计算。
4.2 短路计算条件
基本假定：
1）正常工作时，三相系统对称运行
2）所有电流的电动势相位角相同
3）电力系统中所有电源均在额定负荷下运行

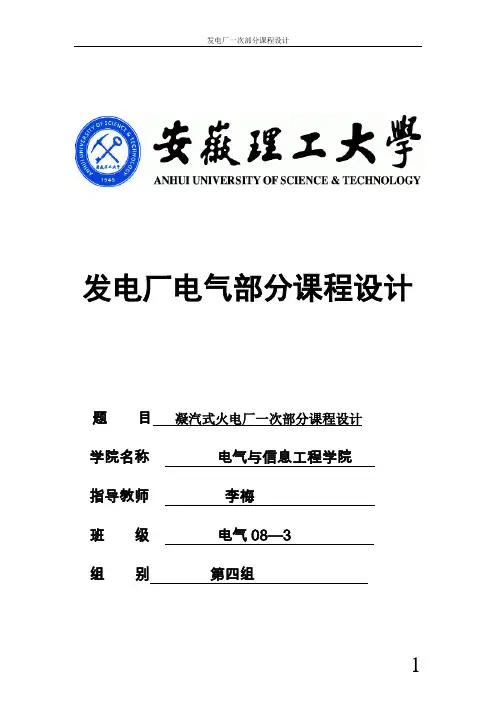

发电厂电气部分课程设计
发电厂电气部分课程设计题目凝汽式火电厂一次部分课程设计学院名称电气与信息工程学院指导教师李梅班级电气08—3组别第四组目录1 设计任务书 (3)1.1原始资料 (3)1.2设计任务 (3)1.3.设计要求 (4)2电气主接线.....................................................2.1 系统与负荷资料分析.. (5)2.2主接线方案的选择 (6)2.3主变压器的选择与计算 (9)3短路电流的计算 (11)3.1短路计算的一般规则 (11)3.2短路电流的计算 (12)4电气设备的选择 (17)4.1电气设备选择的一般规则 (17)4.2电气选择的条件 (17)4.3电气设备的选择 (19)结束语 (21)参考文献 (22)1.1原始资料1．1．1 发电厂建设规模（1）类型:凝汽式火电厂（2）最终容量、机组的型式和参数：3*125MW、出口电压：15.75KV，发电机次暂态电抗：0.12,；额定功率因数：0.8。
（3）机组年利用小时数：6000h/a；厂用电率：8%。
发电机主保护动作时间0.1秒。
1．1．2 电力负荷水平:（1）220KV电压等级：负荷容量260MW，出线4回，无近区负荷，系统容量为无穷大，选取基准容量为100MV A归算到发电厂220KV母线短路容量为3400MV A.。
（2）110KV电压等级：出线4回（10KM），无近区负荷，系统容量为500MV A。
1.1．3环境条件（1）当地年最高温40℃，年平均温度20℃，（2）气象条件无其它特殊要求。
1.2设计任务（1）发电机和变压器的选择表1.1, 汽轮发电机的规格参数-发电机参数如上表，要求选择发电厂的主变，联络110KV和220KV的联络变压器的型号。
（2）电气主接线选择（3）短路电流的计算：在满足工程要求前提下，为了简化计算，对短路电流进行近似计算法。
结合电气设备选择选择短路电流计算点求出个电源提I，及计算短路电流热效应所需不同供的起始次暂太电流''I,冲击电流sh时刻的电流。
发电厂电气部分课程设计-凝汽式火电厂一次部分
发电厂电气部分课程设计题目凝汽式火电厂一次部分学院名称电气工程学院指导教师职称副教授班级电力071班学号学生姓名2010年 6月 15日凝汽式火电厂一次部分课程设计1．原始资料1．1 发电厂建设规模1.1.1 类型:300MW凝汽式火电厂1.1.2 最终容量、机组的型式和参数: 2×300MW、年利用小时数：6000h/a1．2 电力系统与本厂的连接情况1.2.1 电厂在电力系统中的作用与地位：区域电厂1.2.2 发电厂联入系统的电压等级：220KV，220KV母线系统正序阻抗标么值x1=0.1，零序阻抗标么值x0=0.031.2.3 电力系统总装机容量：600M W，短路容量：100MV A1．3 电力负荷水平:1.3.1 发电机组额定电压20KV,额定功率：300MW，cosΦ=0.85，Xd=15.59﹪。
1.3.2220KV电压等级：架空线8回。
1.3.3 厂用电率：8%。
1.3. 4 高压厂用电压6KV;零序厂用电380∕220KV。
1.4 环境条件1.4.1 当地年最高温40℃，最低温33℃，年平均最高温度15℃，土壤最高温度30℃。
1.4.2 当地海拔高度为100m1.4.3 本厂位于某县边缘，距负荷中心30km，供电半径70km。
2.设计任务2.1 发电厂电气主接线设计2.2 厂用电设计2.3 短路电流的计算2.4 主要电气设备的选择2.5 配电装置3.设计成果3.1 设计说明书、计算书一份3.2 图纸一张目录摘要 (3)1．电力工业发展的概况 (4)2.电气主接线 (4)2.1主接线的设计原则与要求 (4)2.2主接线方案的选择 (5)2.3厂用电接线方案的选择 (6)3.变压器的选择 (7)3.1变压器的选择原则 (7)3.2变压器台数及容量的确定 (8)4.短路电流分析计算 (10)4.1短路电流计算的目的及规则 (10)4.2短路等值电抗电路及其参数计算 (11)4.3各短路点短路电流计算........................ 1错误！未定义书签。
凝汽式火电厂一次部分设计
课程设计(论文)题目凝汽式火电厂一次部分设计学院名称电气工程学院指导教师职称教授班级电力班学号学生姓名摘要[摘要]:本次设计的是凝汽式火力发电厂电气一次部分，这次主要对一下几个内容进行分析和设计：首先需要对主接线进行选择，设计主接线的原则是将可靠性、经济性和灵活性三者综合考虑的。
因为本次设计所需的机组容量比较大，对主接线的可靠性要求非常高，所以就单母线的接线方式而言可以暂不考虑，重点考虑双母接线以及一台半断路器的接线方式。
然后，根据发电机容量、负荷容量和厂用电率分别确定主变压器、联络变压器和厂用变压器的容量和台数、结构和型式。
最后，选择短路点，按照最严重的情况计算出短路点的最大短路电流，再根据短路电流的大小选择合适的断路器、隔离开关、电压互感器、电流互感器等电器设备。
最后综合各个步骤绘制出电气主接线图。
［关键字］：凝汽式火电厂、发电机、变压器、双母带旁路、断路器[Abstract]: This design is condensing power plant electrical part, the main analysis and design the following contents: first, the need to choose the main wiring, the main wiring design is the principle of the reliability, economy and flexibility of the three considered. Because the number of the design of the unit capacity is large, the reliability of the main wiring requirements are very high, so the connection mode of single bus can not consider, consider double busbar connection and a half breaker connection. Then, according to the capacity of generator, load capacity and power consumption rate respectively to determine the main transformer, transformer and transformer capacity and numbers, structure and type. Finally, select the short point, according to the most serious cases to calculate the maximum short-circuit current short-circuit point, then according to the short circuit current size choose the circuit breaker, the appropriate isolation switch, voltage transformer, current transformer and other electrical equipment. Finally, the comprehensive steps to draw the main electrical wiring diagram.[keyword]:condensing power plant, generator, transformer, double busbar with bypass, circuit breaker目录1.电气主接线 (1)1.1系统与负荷资料分析 (1)1.2主接线方案的择 (2)1.3变压器的选择与计算 (6)2.短路电流的计算 (10)2.1短路计算的一般规则 (10)2.2短路电流计算表 (11)3.电气设备的选择 (13)3.1电气设备选择的一般规则 (13)3.2电气选择的条件 (13)3.3电器设备的选择的结果表 (15)3.4主接线中设备配置的一般原则 (17)3.5电气设备选择的结果表 (19)4.配电装置 (20)4.1配电装置选择的一般原则 (20)4.2配电装置的选择及依据 (22)结束语 (23)附录 (24)附录Ⅰ：短路计算 (24)附录Ⅱ：电气设备的校验 (28)参考文献 (31)发电厂电气部分课程设计1.电气主接线1.1系统与负荷资料分析1.1.1凝汽式发电厂的规模(1)装机容量：装机4台，容量分别为：=10.5KV2台100MW UN=15.75KV2台200MW UN(2)机组年利用小时数：T=6000h/amax(3)环境条件：发电厂所在地最高温度40○C，年最低温度-6○C，最热月均最高温度30○C，最热月平均最低温24○C，当地海拔高100m，当地雷暴日38日/年，气象条件无其他特殊要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计(论文)题目凝汽式火电厂一次部分设计学院名称电气工程学院指导教师职称班级学号学生姓名摘要[摘要]:本次设计的是凝汽式火力发电厂电气一次部分，这次主要对一下几个内容进行分析和设计：首先需要对主接线进行选择，设计主接线的原则是将可靠性、经济性和灵活性三者综合考虑的。
因为本次设计所需的机组容量比较大，对主接线的可靠性要求非常高，所以就单母线的接线方式而言可以暂不考虑，重点考虑双母接线以及一台半断路器的接线方式。
然后，根据发电机容量、负荷容量和厂用电率分别确定主变压器、联络变压器和厂用变压器的容量和台数、结构和型式。
最后，选择短路点，按照最严重的情况计算出短路点的最大短路电流，再根据短路电流的大小选择合适的断路器、隔离开关、电压互感器、电流互感器等电器设备。
最后综合各个步骤绘制出电气主接线图。
［关键字］：凝汽式火电厂、发电机、变压器、双母带旁路、断路器[Abstract]: This design is condensing power plant electrical part, the main analysis and design the following contents: first, the need to choose the main wiring, the main wiring design is the principle of the reliability, economy and flexibility of the three considered. Because the number of the design of the unit capacity is large, the reliability of the main wiring requirements are very high, so the connection mode of single bus can not consider, consider double busbar connection and a half breaker connection. Then, according to the capacity of generator, load capacity and power consumption rate respectively to determine the main transformer, transformer and transformer capacity and numbers, structure and type. Finally, select the short point, according to the most serious cases to calculate the maximum short-circuit current short-circuit point, then according to the short circuit current size choose the circuit breaker, the appropriate isolation switch, voltage transformer, current transformer and other electrical equipment. Finally, the comprehensive steps to draw the main electrical wiring diagram.[keyword]:condensing power plant, generator, transformer, double busbar with bypass, circuit breaker目录1.电气主接线 (1)1.1系统与负荷资料分析 (1)1.2主接线方案的择 (2)1.3变压器的选择与计算 (6)2.短路电流的计算 (10)2.1短路计算的一般规则 (10)2.2短路电流计算表 (11)3.电气设备的选择 (13)3.1电气设备选择的一般规则 (13)3.2电气选择的条件 (13)3.3电器设备的选择的结果表 (15)3.4主接线中设备配置的一般原则 (17)3.5电气设备选择的结果表 (19)4.配电装置 (20)4.1配电装置选择的一般原则 (20)4.2配电装置的选择及依据 (22)结束语 (23)附录 (24)附录Ⅰ：短路计算 (24)附录Ⅱ：电气设备的校验 (28)参考文献 (31)发电厂电气部分课程设计1.电气主接线1.1系统与负荷资料分析1.1.1凝汽式发电厂的规模(1)装机容量：装机4台，容量分别为：=10.5KV2台100MW UN=15.75KV2台200MW UN(2)机组年利用小时数：T=6000h/amax(3)环境条件：发电厂所在地最高温度40○C，年最低温度-6○C，最热月均最高温度30○C，最热月平均最低温24○C，当地海拔高100m，当地雷暴日38日/年，气象条件无其他特殊要求。
(4)厂用电率：8%1.1.2负荷及电力系统连接情况(1)220KV电压等级：架空线6回，I级负荷，最大输送320MW，最小输送280MW，=5000h/a，cosϕ=0.85。
Tmax(2)110KV电压等级：架空线12回，I级负荷，最大输送220MW，最小输送=4500h/a，cosϕ=0.85。
总装机容量10000MW，短路容量12000MVA。
180MW，Tmax设计电厂容量为2×100+2×100=600MW，占电力系统总容量600/（10000+600）×100%=5.66%，没有超过电力系统的检修备用容量8%~15%和事故备用容量10%的限额，由此知该电厂为中型凝气式火电厂。
而年利用小时数为6000h，远远大于电力系统发电机组的平均最大负荷利用小时数，所以该火电厂在电力系统中主要承担基荷，从而在设计主接线时务必着重考虑其可靠性。
装机容量分别为2×100MW Un=10.5kV 2×100MW Un=15.75kV。
它具有10.5kV、15.75kV、110kV、220kV四级电压。
1.2主接线方案的择衡量可靠的标准，一般是根据主接线型式机主要设备操作的可能方式，按一定的规律计算出“不允许”事件发生的规律，停运的持续时间期望值等指标，对几种主接线型式中择优。
所谓“不允许”事故，是指发生故障后果非常严重的事故，如全部电源津县停运、朱变压器停运，全场停电事故等。
供电可靠性是电力生产和分配的首要要求，主接线首先应满足这个要求。
对电气主接线的基本要求，概括的说应该包括可靠性、灵活性和经济性三方面:(1)可靠性可靠安全是电力生产的首要任务，保证供电可靠是电气主接线最基本要求。
它可以从以下几方面考虑：①发电厂或者变电所在电力系统中的地位和作用；②发电厂和变电所接入电力系统的方式；③发电厂和变电所的运行方式及负荷性质；④设备的可靠性程度直接影响着主接线的可靠性；⑤长期实践运行经验的积累是提高可靠性的重要条件。
(2)灵活性主接线应满足在调度、检修及扩建时的灵活性。
①调度时，应操作方便的基本要求，既能灵活的投入或切除某些机组、变压器或线路，调配电源和负荷，又能满足系统在事故运行方式、检修运行方式及特殊运行方式下的调度要求；②检修时，可以方便地停运断路器、母线及其继电保护设备，进行安全检修而不致影响电力网的运行和对用户的供电；③扩建时，可以容易地从初期接线过渡到最终接线。
在不影响连续供电或停电时间最短的情况下，投入新装机组、变压器或线路而不互相干扰，并且对一次和二次部分的改建工作量最少。
(3)经济性主接线应在满足可靠性和灵活性的前提下作到经济合理。
一般从以下几方面考虑。
①投资省；②占地面积少；③电能损耗少。
此外，在系统规划设计中，要避免建立复杂的操作枢纽，为简化主接线，发电厂、变电所接入系统的电压等级一般不超过两种。
发电、供电可靠性是发电厂生产的首要问题，主接线的设计首先应保证其满发、满供、不积压发电能力，同时尽可能减少传输能量过程中的损失，以保证供电连续性。
为此，对大、中型发电厂主接线的可靠性，应从以下几方面考虑：①断路器检修时，是否影响连续供电；②线路、断路器或母线故障，以及在母线检修时，造成馈线停运的回路数多少和停电时间的长短，能否满足重要的Ⅰ，Ⅱ类负荷对供电的要求；③本发电厂有无全厂停电的可能性；④大型机组突然停电对电力系统稳定运行的影响与产生的后果等因素。
对大、中型发电厂电气主接线，除一般定性分析其可靠性外，尚需进行可靠性的定量计算。
主接线还应具有足够的灵活性，能适应多种运行方式的变化，且在检修、事故等特殊状态下操作方便、调度灵活、检修安全、扩建发展方便。
主接线的可靠性与经济性综合考虑、辨证统一，在满足技术要求的前提下，尽可能投资省、占地面积少、电压损耗少、年费用（投资与运行）为最小。
根据对原始资料的分析，现将各电压等级可能采用的两种方案列出：110KV电压级：架空线12回，I级负荷，为使其出线断路器检修时不停电，应采用双母分段或双母带旁路，以保证其供电的可靠性和灵活性。
220KV电压级：架空线6回，I级负荷，应采用双母带旁路或一台半。
如表1 拟定的三种方案表：如表2主接线方案比较表：活性种运行方式。
②扩建方便，便于二次建设。
③相应的保护简单。
多种运行方式。
⑤各种电压级接线都便于扩建和发展。
⑥相应的保护装置相对简单。
有多种运行式。
②220KV属于环网结构运行调度灵活但相应的保护装置较复杂。
③易于扩建和实现自动化。
经济性①投资较少，设备简单，数量较少，年费用低。
②占地面积较小。
③相对投资少，设备数量少，年费用较低。
②220KV是双母接线，相对占地面积少。
①投资高，设备数量多，年费用大。
②220KV采用交叉接线，占地面积大。
通过对两种方案的综合分析，方案Ⅰ在经济型上占优势，方案Ⅱ的可靠性适中，但对本次设计已经足够，而且灵活性也较好，保护装置也较简单，方案Ⅲ在可靠性方面占优势，但其经济性态差。
由于考虑到该电厂为中型凝汽式发电厂，故最终方案选用方案Ⅱ，如下图：图1, 一次部分主接线简图1.3变压器的选择与计算1．3．1变压器容量的确定原则(1)接有发电机电压母线接线的主变压器容量的确定的原则连接在发电机电压母线与系统之间的主变压器的容量，应考虑以下因素：①发电机全部投入运行时，在满足发电机电压供电的日最小负荷，并扣除厂用负荷后，主变压器应能将发电机电压母线的剩余有功和无功容量送入系统。
②接在发电机电压母线上的最大一台机组检修或故障时，主变压器应能从电力系统倒送功率，保证发电机电压母线上最大负荷的需要。
