硅橡胶类检验标准
拟制
李倩
审核
孙年美
批准
蒋平达
零部件检验规范
标题
硅橡胶类检验标准
文件编号
版本号
生效日期页次附表 NhomakorabeaQ/
A/0 年月日 第 2页 共 2页
序 号 检验项目
缺陷内容
包装标识与实物不一致，混料
1
外观
与样品不一致（颜色、孔位、触点等）
毛边、变形、切边不齐、破损、脏污
规格尺寸超出允许公差范围且影响装配
2
结构尺寸
规格尺寸超出允许公差范围但不影响装配
目的：掌握硅橡胶类检验标准，使零部件的质量更好的符合我公司的品质要求。 适用范围：密封垫、O 形圈、尖顶平垫等橡胶类零部件。 检验仪器和设备：硬度计、电子卡尺、直尺、放大镜、显微镜等。 检验项目及技术要求： 外观: 包装标识与实物一致,无混杂。 与样品一致（包括颜色、字体、大小等），不可有色差。 无破损、毛边、变形、脏污、切边不齐现象。O 形圈不允许存在孔隙、裂纹、气泡； 表面应当光滑、清洁。 结构尺寸：所有尺寸符合图纸要求。 可靠性测试：如耐磨试验（一般 50 万次来回，字印可见为 OK） 硬度（邵氏硬度）：45±5 GB/T531-1999 装配：与相应零配件配合良好。 拉伸强度：不小于 11Mpa GB/T528-1998 标准（参考） 扯断伸长率：不小于 220% GB/T528-1998 标准（参考） 压缩永久变形：压缩率 25%（100℃*22H）不大于 30% GB/T7759-1996 标准（参 考） 热空气老化：100℃*70H，GB/T531-1999 GB/T528-1998 标准（参考） 检验方法： 外观:目测法、放大镜、显微镜检测。 结构尺寸：用游标卡尺、直尺测量。 硬度：用硬度计测量。 装配：用相应零部件（阀轴、电极、阀座等）试装。 其它性能：目测法、手测法、试验法等。 缺陷分类（见附表）。 抽样方案:符合奥凯公司 GB/抽样标准。
3
硬度
硬度差，在要求硬度范围外
4
装配
手感不良，位置偏差
5
其它性能 撕裂强度弱，压缩易变形，不耐磨
判定 B B C B C B B B
拟制
李倩
审核
孙年美
批准
蒋平达
宁海县奥凯燃气具有限公司
宁海县奥凯燃气具有限公司
文件编号
Q/
零部件检验规范
版本号
A/0
标题
硅橡胶类检验标准
生效日期
页
次
年月日 第 1 页 共 2页
1 2 3 4 4.1 4.1.1 4.1.2 4.1.3
4.2 4.3 4.4 4.5 4.6 4.7 4.8
4.9 5 5.1 5.2 5.3 5.4 5.5 6 7
SJZ-JY-1-006 硅胶件检验标准-1
编制：批准：发放部门：受控章：公司硅胶件检验标准文件编号SJZ-JY-1-006 版本号V1.0.0修订日期2021.02.03一、范围：本标准规定了三角洲机器人硅橡胶件的检验要求。
二、规范性引用文件：GB/T 531.1-2008 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度）GB/T 533-2008 硫化橡胶密度的测定GB/T 1690-2006 硫化橡胶或热塑性橡胶耐液体试验方法GB/T 3452.2-2007 液压气动用O 形橡胶密封圈第2部分：外观质量检验规范GB/T 3512-2001 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 2941-2006 橡胶物理试验方法试样制备和调节通用程序三、技术要求：3.1气昧：无刺鼻气。
3.2 外观：表面无气泡、无杂质、无飞边、色泽一致、无局部缺陷。
3.3 外形尺寸：符合实配及图纸要求。
3.4密度：1.10g/cm3 1.25g/cm3。
3.5硬度：符合图纸内对硬度说明的要求。
3.6 热空气老化：200℃± 2。
C×72ha）外观：不允许高喷霜、龟裂、变形、明显发粘；b）硬度变化，邵氏A ，度： 15 ＋15 3.7耐寒性：30。
C± 2。
C× 22ha）低温弯曲：不允许产生裂纹，min 内应基本恢复原状。
b）硬度变化，邵氏A ，度：o +18 。
3.8耐液体：100°（士2℃×72h 。
a)外观不允许变形，明显发粘，允许有轻微喷霜。
b）硬度变化，邵氏A 型硬度：-8~＋8。
c）体积变化率，% -20~＋10。
四、实验方法：4 .1气味检查：应符合3.1的要求。
4 .2 外观检查：目测，应符合 3.2 的要求。
4 .3外形尺寸检测：用经计量鉴定合格精度不低于 0.02 的干分尺测量，应符合 3. 3 的要求。
4 .4 橡胶件密度测定：用固体密度测试装置测量，应符合3.4 的要求。

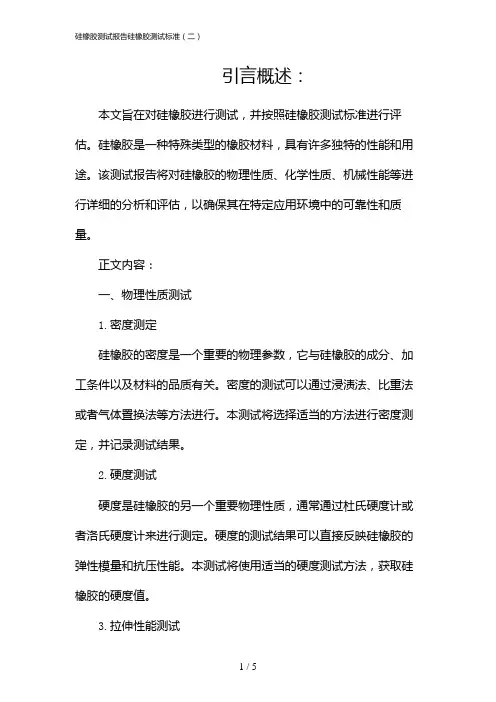

硅橡胶测试报告硅橡胶测试标准(二)
引言概述：本文旨在对硅橡胶进行测试，并按照硅橡胶测试标准进行评估。
硅橡胶是一种特殊类型的橡胶材料，具有许多独特的性能和用途。
该测试报告将对硅橡胶的物理性质、化学性质、机械性能等进行详细的分析和评估，以确保其在特定应用环境中的可靠性和质量。
正文内容：一、物理性质测试1.密度测定硅橡胶的密度是一个重要的物理参数，它与硅橡胶的成分、加工条件以及材料的品质有关。
密度的测试可以通过浸渍法、比重法或者气体置换法等方法进行。
本测试将选择适当的方法进行密度测定，并记录测试结果。
2.硬度测试硬度是硅橡胶的另一个重要物理性质，通常通过杜氏硬度计或者洛氏硬度计来进行测定。
硬度的测试结果可以直接反映硅橡胶的弹性模量和抗压性能。
本测试将使用适当的硬度测试方法，获取硅橡胶的硬度值。
3.拉伸性能测试拉伸试验是评估硅橡胶抗拉强度、伸长率和断裂延伸率的重要方法。
通过在标准试验机上进行拉伸试验，我们可以得到硅橡胶的拉伸强度、伸长率和断裂延伸率等指标。
本测试将执行拉伸试验，并记录测试结果。
4.热膨胀系数测试热膨胀系数是表征硅橡胶在不同温度下热胀冷缩性能的重要参数。
通过热膨胀系数的测试，可以评估硅橡胶在温度变化下的尺寸稳定性和应用范围。
本测试将采用适当的方法，测定硅橡胶在不同温度下的热膨胀系数。
5.导热性能测试硅橡胶的导热性能是指硅橡胶在传导热量时的能力。
导热性能测试常用的方法有热导率试验和热阻试验等。
通过导热性能的测试，可以判断硅橡胶在热传导方面的性能和适用性。
本测试将进行适当的导热性能测试，并记录测试结果。
二、化学性质测试1.耐酸性测试硅橡胶广泛应用于耐酸性要求较高的环境中，因此其耐酸性能是一个重要的测试指标。
本测试将选择适当的酸性溶液，对硅橡胶进行耐酸性测试，并评估其耐酸性能。
2.耐碱性测试硅橡胶也常用于耐碱性要求较高的环境中，因此其耐碱性能也是重要的测试指标之一。
本测试将选择适当的碱性溶液，对硅橡胶进行耐碱性测试，并评估其耐碱性能。
硅橡胶国标
硅橡胶国标硅橡胶国标是我国橡胶制品行业的重要技术规范，旨在规范硅橡胶的生产、检测和应用，提高产品质量，保障消费者利益和安全。
硅橡胶国标的制定和实施对于推动我国硅橡胶产业的可持续发展具有重要意义。
一、硅橡胶国标的背景与意义硅橡胶作为一种高性能的特种橡胶，具有优异的耐高低温、耐氧化、耐辐射、耐腐蚀等性能，广泛应用于航空航天、军事、电子、化工、医疗等高新技术领域。
然而，由于硅橡胶生产工艺的复杂性和检测标准的缺失，导致市场上硅橡胶产品质量参差不齐。
为了提高我国硅橡胶产品的竞争力，确保产品质量，制定硅橡胶国标显得尤为重要。
二、硅橡胶国标的分类与性能要求硅橡胶国标根据硅橡胶的物理性能、化学性能和应用领域进行分类，对硅橡胶的硬度、拉伸强度、撕裂强度、耐磨性、耐老化性等性能提出了明确的要求。
这有助于指导生产企业在生产过程中控制产品质量，为消费者提供安全、可靠的产品。
三、硅橡胶国标中的应用领域硅橡胶国标在以下几个方面提出了具体的要求：1.航空航天领域：硅橡胶作为密封件、O型圈、胶管等，需要具备优异的耐高低温性能和耐氧化性能。
2.电子领域：硅橡胶作为电子元器件的封装材料，需要具备良好的绝缘性能、导热性能和耐电压性能。
3.化工领域：硅橡胶作为防腐、密封材料，需要具备较强的耐腐蚀性能和耐磨性能。
4.医疗领域：硅橡胶作为医用材料，需要具备良好的生物相容性和抗凝血性能。
四、硅橡胶国标在我国产业发展的作用硅橡胶国标的实施对于推动我国硅橡胶产业的技术进步、提升产品质量、扩大市场需求具有积极作用。
生产企业可以根据国标进行规范化生产，提高产品质量和竞争力；检测机构可以依据国标进行准确、可靠的检测；消费者可以放心选购优质硅橡胶产品。
五、硅橡胶国标与国际标准的对比与分析与国际上的硅橡胶标准相比，我国硅橡胶国标在某些方面还存在一定差距。
例如，在硅橡胶的物理性能、化学性能、环保要求等方面，国际标准更为严格。
我国应借鉴国际先进经验，不断完善和提高硅橡胶国标，以适应国内外市场的需求。
硅橡胶成品检验标准
配件数量 包装
与BOM配件数量一致
无破损、无脏物，符合包装作业标准书要 求
目视 目视
全数
N=10/每批 全数 全数
修订次数
制定部门：生产部 品质 修订内容
日期：
制定
审批
文件編号
文件版次 1.目的:明确 来2.范料围品:质摩验托 车3.内配容件:成检品验 要求：
抽样标准
WI-QA004
A0
XXX电子科技有限公司 硅橡胶成品检验标准
MIL-STD-105E,一般检验Ⅱ
判定标准
CR=0
制定日期
文件页次
1/1
MAJ=0.65
Min=1.0
检验项目 尺寸
检验标准要求
尺寸符合图 纸要求。
检验工具 卡尺
检验频率 N=3/每批
备注Leabharlann 变形 与样品确认样板比对
伤痕
无裂缝,无碰伤,无凹凸不平,无划伤、毛刺 等
目视
外观
毛刺 用手触摸无明显毛刺感
刀纹
无手感为OK,与基面没有明显差异.无水波 纹路
颜色 与客户订单及样品确认
段差台阶 无段差台阶
装配
与产品图纸一致，无松动
目视/手触
目视/手触 样板比对 目视/手触
硅橡胶产品检验标准
硅橡胶产品检验标准
硅橡胶产品检验标准：
1）外观：
在明亮环境下，将产品挤成细条状进行目测，产品应为细腻﹑均匀膏状物或粘稠液体，无结块﹑凝胶﹑气泡。
各批之间颜色不应有明显差异。
2）挤出性（压流粘度）：
首先将产品在标准试验条件（标准试验条件：温度（23±2）℃，相对湿度50±5%。
）下放置4h以上，然后用孔径为3.00mm的胶嘴在已调到0.3MP的气源压力下进行测定，记录挤出20g产品所用的时间（s）。
取3次实验数据的平均值作为试验结果；试验结果应≥7 s/20g
3）指干时间：
将产品用胶枪在实验板上成细条状，立即开始计时，直至用手指轻触胶条出现不沾手指时，记录从挤出到不沾手所用的时间（10min≤所用时间
≤30min）。
4）拉伸强度及伸长率：
按GB/T 528 标准规定方法进行，拉伸强度≥1.6MP，伸长率≥300%
5）剪切强度：
按GB/T 7124 标准规定方法进行，剪切强度≥1.3MP
6)硬度:：
按GB/T 531 标准规定方法进行
3、贮存
产品应贮存在干燥、通风、阴凉的仓库内。
4、检验规则
按厂家出厂批号进行样品抽检,第2章内容全检,有一项不符合检验要求,对该批号产品进行全检,如果仍有不符合第2章2)、3)、4）相关
检验要求的,判定该批次为不合格来料.。
硅橡胶材料国家标准
硅橡胶材料国家标准硅橡胶是一种优质的高分子弹性材料，广泛应用于电子、汽车、医疗器械等领域。
为了规范硅橡胶材料的生产和应用，国家颁布了一系列的标准，以确保产品质量和安全性。
本文将介绍硅橡胶材料国家标准的相关内容。
首先，硅橡胶材料的国家标准主要包括硅橡胶原料、硅橡胶制品、硅橡胶成型品、硅橡胶密封制品等方面的标准。
其中，硅橡胶原料的国家标准主要涵盖了硅橡胶的物理性能、化学性能、加工性能等方面的要求，以及对硅橡胶原料的质量控制和检测方法。
硅橡胶制品的国家标准则规定了硅橡胶制品的外观质量、尺寸偏差、物理性能、化学性能等方面的要求，以及对硅橡胶制品的检测方法和质量控制要求。
其次，硅橡胶材料的国家标准对硅橡胶成型品和硅橡胶密封制品的生产和应用也做出了详细规定。
硅橡胶成型品的国家标准主要包括了硅橡胶成型制品的工艺要求、尺寸偏差、物理性能、化学性能等方面的要求，以及对硅橡胶成型品的检测方法和质量控制要求。
硅橡胶密封制品的国家标准则规定了硅橡胶密封制品的用途范围、外观质量、尺寸偏差、物理性能、化学性能等方面的要求，以及对硅橡胶密封制品的检测方法和质量控制要求。
另外，硅橡胶材料的国家标准还对硅橡胶制品的包装、运输和储存提出了相应的要求，以确保硅橡胶制品在生产、运输和储存过程中不受损坏，保持良好的使用性能。
同时，国家标准还对硅橡胶制品的标识和使用说明做出了规定，以便用户正确选择和使用硅橡胶制品。
总的来说，硅橡胶材料的国家标准为硅橡胶行业的发展提供了有力的支持和保障。
遵循国家标准生产和应用硅橡胶制品，不仅可以保证产品质量和安全性，还可以促进硅橡胶行业的健康发展。
希望硅橡胶生产企业和用户单位严格遵守国家标准，共同推动硅橡胶行业的发展，为社会和经济发展做出更大的贡献。
硅橡胶检验规范：1
1.检验规范：
本检验规范标准按公司产品要求制定，作为判定铁道绝缘子橡胶材料工序检验的依据。
2.检验项目：
3.检验内容：
3．1 混炼胶物理性能：
3．1．1 检测设备
（1）TY-8000伺服控制橡胶拉力机
（2）邵尔A型硬度计
3．1．2 检验方法：
（1）采用GB/T 528《硫化橡胶和热塑性橡胶拉伸性能的测定》。
（2）采用GB/T 529《硫化橡胶撕裂强度的测定》。
（3）采用GB/T 531《硫化橡胶邵A型硬度试验方法》。
3
每次抽样时在同批混炼胶其中的一辊混炼胶上取适当重量的胶压片后测试，各项指标值均应满足上表要求。
3．1．4 将检验结果填写在《硫化橡胶物理性能原始记录》和《混炼胶理化性能检验报告》上。
3．2 硅橡胶漏电起痕性能：
3．2．1检测设备
（1）漏电起痕设备
3．2．2检测方法：
（1）采用GB/T 6553 《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》。
3
3．2．4 将检验结果填写在《混炼胶理化性能检验报告》上。
3．3 硅橡胶电气性能：
3．3．1 检测设备
（1）工频试验装置
3．3．2检验方法：
62
（1）采用GB/T 1408.1 《绝缘材料电气强度试验方法》。
3
4.检验规则：
4．1 所有工序检验由有机材料部进行。
4．2 检验为逐批次取样检验，其试验方法除应符合标准规定。
4．3 检验中发现任何一项不符合要求时，应通知技术、生产分析员因后进行处理。
4．4 检验中如发现有任何一项不符合要求时，该批次产品为不合格品。
63。
硅橡胶材料标准规范
硅橡胶材料标准规范硅橡胶是一种高分子材料，具有耐高温、耐磨损、耐老化、耐紫外线、耐氧化、电绝缘等优良特性。
因此，在航空、航天、电子、汽车、医疗等领域都有广泛的应用。
为了保证硅橡胶产品的质量、可靠性和相互兼容性，需要制定硅橡胶材料标准规范。
本文将从材料性能、试验方法、应用标准等方面探讨硅橡胶材料标准规范。
一、材料性能硅橡胶的材料性能是制定标准规范的重要依据。
为了满足不同领域应用的要求，可将硅橡胶材料性能分为物理性能、机械性能、热学性能、化学性能、电学性能等多个方面。
1.物理性能硅橡胶的物理性能包括密度、硬度、弹性模量、伸长率、拉伸强度、抗撕裂性等。
这些性能对于硅橡胶的加工、成型、使用都有重要的影响，其中硬度和弹性模量是最为重要的指标之一。
2.机械性能硅橡胶的机械性能分为静态和动态两种。
静态机械性能包括压缩强度、剪切强度、抗张强度、抗扭强度、压缩模量等。
动态机械性能包括动态拉伸强度、动态剪切强度、动态蠕变强度等。
3.热学性能硅橡胶的热学性能包括热膨胀系数、热导率、热传导系数、热容量等。
这些性能在高温环境下尤为重要。
4.化学性能硅橡胶的化学性能包括耐酸碱、耐油、耐溶剂、耐氧化、耐紫外线等指标。
这些性能对于硅橡胶的应用环境选择和使用寿命有决定性的影响。
5.电学性能硅橡胶的电学性能包括介电常数、介电强度、体电阻率、表面电阻率等。
这些性能在电气领域的应用尤为重要。
二、试验方法制定硅橡胶材料标准规范需要考虑到试验方法的标准化，以保证试验结果的可靠性和准确性。
1.物理试验硅橡胶的物理试验包括密度测定、硬度测定、弹性模量测定、伸长率测定、拉伸强度测定、抗撕裂性测定等。
2.机械试验硅橡胶的机械试验包括压缩强度测定、剪切强度测定、抗张强度测定、抗扭强度测定、压缩模量测定等。
3.热学试验硅橡胶的热学试验包括热膨胀系数测定、热导率测定、热传导系数测定、热容量测定等。
4.化学试验硅橡胶的化学试验包括酸碱耐性测定、油耐性测定、溶剂耐性测定、氧化稳定性测定、紫外线稳定性测定等。
硅橡胶国标
硅橡胶国标硅橡胶是一种耐高温、耐化学腐蚀、抗老化的弹性材料，被广泛应用于工业领域。
根据中国国家标准，硅橡胶分为若干等级，每个等级具有不同的物理性能和适用范围。
本文将介绍硅橡胶的国标，并指导读者如何正确选择和使用这种优秀的材料。
首先，让我们了解硅橡胶的国标等级。
中国现行的国家标准是GB/T 20019-2005，将硅橡胶分为3种等级，分别是普通硅橡胶（Q）、食品级硅橡胶（F）和医用级硅橡胶（M）。
这些等级的硅橡胶可根据使用环境和需求来选择，确保材料的适用性和安全性。
普通硅橡胶（Q）是最常见的硅橡胶等级，具有良好的机械性能和抗老化性能。
它广泛应用于机械密封、电子元件、汽车部件等领域。
普通硅橡胶的耐温范围通常在-60℃～200℃之间，具有优异的绝缘性能和防水性能。
食品级硅橡胶（F）是一种可以用于接触食品的硅橡胶。
它符合食品卫生安全标准，具有耐高温、耐腐蚀等特性。
食品级硅橡胶广泛应用于食品工业中的密封件、管道连接件等。
选择食品级硅橡胶可以确保产品的安全和卫生。
医用级硅橡胶（M）是一种特殊的硅橡胶，主要应用于医疗行业。
这种等级的硅橡胶需要符合严格的医疗标准，以确保安全和无菌性。
医用级硅橡胶广泛用于医疗器械、医用橡胶手套、导管等领域。
在选择使用硅橡胶时，我们还需要根据具体的应用环境和要求来进行判断。
以下是一些建议：1. 首先，确保材料符合国家标准。
查看硅橡胶的等级和性能指标是否与国家标准相符。
2. 根据使用温度来选择硅橡胶。
不同等级的硅橡胶具有不同的耐温范围，选择合适的等级可以延长材料的使用寿命。
3. 对于特殊应用领域，如食品和医疗行业，选择对应的等级，确保符合安全和卫生要求。
4. 如果在选择时有疑问，可以咨询硅橡胶供应商或专业人士，他们会根据具体需求提供合适的建议。
总之，硅橡胶是一种非常优秀的材料，其国标等级为我们提供了选择的依据。
希望通过本文的介绍，读者能够了解硅橡胶国标，正确选择和使用硅橡胶，从而在工业应用中发挥更大的作用。
硅橡胶硬度检验规范
硅橡胶产品硬度检验规范编制：雷海兵 2012-4-26
审核：
批准：
受控状态：
执有者：
压
足
图一图二图三
6.3.3．将硬度块置于一个平面上（如检验台、桌子等，如图二），再用硬度计压针放在硬度块上用手向下压
（速度要求每秒钟小于 3.2MM）直到硬度计的压足与硬度块重合（如图三），保持重合态3秒，再读取
数据，按此检验方式检测不同的位置5次（每次要求两测试点间距6MM以上），取平均即是硬度块的
标准值。
±5度，若有特别文件规定或客户要求即按新要求判定。
6.3.5. 检查员将检验结果记录于检验报告上并做出判定。
7.参考文项:GB/T 531.1-2008/ISO 7619-1:2004。
