变风量系统(VAV)原理、结构、控制
VAV控制原理和控制方式
变风量（VAV）空调系统简介变风量（Variable Air Volume）空调系统是一种通过改变送风量来调节室内温湿度的空调系统。
Dleta控制公司是世界上首家设计、制造出一体化（即集控制器、执行机构和流速传感器于一身）的VAV控制器的BA产品制造商。
变风量空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。
经过十几年的普及和发展，目前变风量空调系统己占据了欧、美、日集中空调系统约30% 的市场份额，并在世界上越来越多的国家得到应用。
进入90年代以来，采用VAV技术的多层建筑与高层建筑已达到95%。
变风量空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成，其中变风量空调箱是该系统的最重要部分。
一、变风量空调系统（VAV）的优势变风量空调系统区别于其它空调形式的优势主要在以下几个方面:1、节能由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可以大幅度减少送风风机的动力耗能。
据模拟测算，当风量减少到80% 时，风机耗能将减少到51%；当风量减少到50%时，风机耗能将减少到15%。
全年空调负荷率为60% 时，变风量空调系统（变静压控制）可节约风机动力耗能78%。
2、新风作冷源因为变风量空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。
3、无冷凝水烦恼变风量空调系统是全空气系统，冷水管路不经过吊顶空间，避免了风机盘管系统中令人烦恼的冷凝水滴漏和污染吊顶问题。
4、系统灵活性好现代建筑工程中常需进行二次装修，若采用带VAV空调箱装置的变风量空调系统，其送风管与风口以软管连接，送风口的位置可以根据房间分隔的变化而任意改变，也可根据需要适当增加风口。
而在采用定风量系统或风机盘管系统的建筑工程中，任何小的局部改造都显得很困难。
变风量(VAV)通风柜控制系统工作原理
通风柜面风速控制系统工作原理：1、面风速控制系统持续的监测通风柜实际排风量，根据视窗高度计算出视窗开口面积的平均面风速，当排风管道压力变化或视窗高度发生变化时，系统在≤1S的时间做出反应，及时调整风阀开度保持视窗开口面积的平均面风速稳定（符合并优于国家标准：JG/T 222-2007）。
2、不同实验状况时，可在面板上设置不同的参数。
3、系统装有人体感应器，当通风柜前有操作人员工作时面风速控制在某一设定值（0.5m/s），当通风柜前无人操作时，系统自动转换到另一设定值（如0.3m/s），延时后自动将视窗下降到最低位置，最大限度的节省运行费用。
（自适应控制）4、当通风柜门关闭后，风量阀要维持通风柜的最小排风量，1500MM通风柜为300CMH。
5、通风柜门位过高时声光报警。
6、通风柜内温度超过设定值时声光报警。
7、由于故障面使风速过高或过低时声光报警。
8、当出现异常情况时，开启紧急排放模式控制，系统将排风阀开到最大，以最大风量排风，不受面风速值的控制。
9、通风柜配有视窗自动升降功能，当通风柜前有人时，视窗自动升到设定安全高度，可设定安全高度锁定功能，此功能生效时，当视窗被人为升高超过安全高度时，自动将视窗高度降到安全高度，当通风柜前无人时，视窗自动下降到最低位置，使能耗最低，并降低噪音。
视窗自动下降时，如遇到阻碍，会自动停止，防止夹伤。
视窗控制为自动时，视窗升降可设为随动状态。
装卸大型设备需将视窗升至最上方时，应解除锁定方可执行。
以上就是木人给大家的简单介绍，如果您还想了解其他更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
深圳市木人实验室环境技术有限公司（原深圳市木人科技实业有限公司）创立于2004年，是一家专业从事于实验室前期建筑咨询，系统规划设计、施工、实验室家具设计制作的股份制有限公司。
作为改革开放之都的实验室建设行业的先行者，我们致力于引进国际上先进的实验室技术，并予以吸收国产化，先后推出了欧式，美式实验台，VAV变风量控制系统，实验室智能化系统，由此获得广大客户的认可。
VAV控制系统介绍
VAV控制系统介绍VAV，全称变风量(Variabel Air Volume)控制系统，是一种常见的空调系统，用于调节和控制建筑内不同区域的温度和湿度。
VAV系统是一种节能环保的空调系统，旨在提供舒适的室内环境，并有效降低能源消耗。
VAV控制系统基本概念是根据不同区域的需求，调整送风量以保持温度恒定，从而提供节能的空调解决方案。
VAV系统由多个空调终端设备组成，每个设备管理特定的区域。
每个终端设备由一台风机和一个可调节的风阀组成，通过调整风阀的开合程度来调整送风量，同时终端设备会监测室内温度和湿度，以及空气质量等参数，并根据预设的参数进行调节。
VAV系统的主要组成部分包括风源设备，空气处理设备，风管系统，终端设备和控制系统。
风源设备一般由冷水机组或者风冷式蓄冰装置组成，用于提供冷热源。
空气处理设备通过空气过滤、除湿、加湿和新风处理等方式，处理送入建筑物的新风和回风，并通过风管系统输送到各个终端设备。
风管系统将空气从空气处理设备传送到各个终端设备，并将用过的空气排出。
终端设备包括变风量盒、排风盘管和风口等，用于将空气送入和排出特定的区域。
控制系统用于监测和控制整个VAV系统的运行状态，包括风机速度、风阀开合程度、温度和湿度等参数。
VAV控制系统的工作原理可以简单概括为：空气处理设备将处理好的空气送入风管系统，并通过风管系统输送到各个终端设备，终端设备将送风量根据室内需求进行调节，满足不同区域的温度需求，并实时监测室内温度和湿度等参数。
控制系统根据室内参数和预设的设定值，控制风源设备和终端设备的运行，以达到室内环境的舒适度和能源效益。
1.节能性：VAV系统通过根据实际需求调整送风量，避免了传统空调系统常见的全开或全关的方式，从而大大减少了冷热源的运行时间和能源消耗。
2.灵活性：VAV系统可以根据实际需求，对不同的区域进行分区控制，从而实现对不同区域的独立控制。
这样可以根据各个区域的温度需求和使用情况，调整送风量和温度。
特灵VAV原理结构控制介绍80619-文档资料
单冷型
无风机 电加热 单风道 带风机
220v/1~3级 380v/1~3级 一排
热水盘管 二排 串联风机型 单冷型
VAV末端
电加热 并联风机型
220v/1-2级
双风道
380v/1-2级 1排 并联有 热水盘管 2排 进口安装
VAV末端工作原理
OA
问题: 1.部分负荷时? 2.应用于多区域时?
空调房间
变风量与定风量
定风量:末端再热系统
EA
RA
OA
冷盘管
风机
PA 再热盘管
温控器
SA
变风量与定风量
变风量系统
EA RA
OA
风机
PA
VAV box
冷盘管
变频器
温控器
SA
变风量与定风量比较
定风量,单区域
风机耗电恒定 冷量可节约 仅提供单区域 的舒适性
风机始终工作,输送恒定风量,但送风温度变化 一次风阀根据需求调整开度,其余风量由回风补足
制热模式下当需要时,启动第二级制热
风 机
DDC 温控器
比较与应用场合
不同类型的比较
类型 项目 热源类型 是否带风机 风机工作状态 制冷时 风量 过冷时 定风量 (最小一次风量) 制热时 单风道 单冷型 无 (或外部热源) 无风机 无 单风道 末端再热型 热水盘管 或电加热 并联 风机 回风 并联风机 末端再热型 串联 风机 串联风机 末端再热型
比较与应用场合
应用场合
单风道单冷型:典型应用于常年需要制冷的场合,如建筑物 的内区
单风道末端再热型:典型应用于建筑物的外区, 可制冷和
制热 并联风机型:典型应用于建筑物的外区,或负荷变化较大的 区域,通常选用末端再热型 串联风机型:典型应用于会议室,实验室和大厅等要求恒定
VAV(变风量空调系统)原理介绍
– 酒店客房 – 工业厂房 – 制造加工用途 – 空调手术室，计算机房等
VAV系统的组成
• 送/回风机及变频器 • 末端装置(VAV、CAV、加热盘管) • 阀门、风道及消音装置等风路 • 控制环路
VAV系统的控制
• 末端控制
– 压力相关型 – 压力无关型
• 静压控制
有变频装置时=363kWx11h/dx264dx(10%x100%+ 15%x51%+25%x35%+30%x22%+20%15%)=379,495kW
• 全年节约电能64%
VAV系统的节能性－减小装机容量
东
中
西
4RT
2RT
2RT
AM9:00
东
中
西
2RT
2RT
4RT
PM3:00
VAV系统的节能性－减小装机容量
VAV系统的特点
• 卓越的节能性 • 无冷凝水污染天花的危险 • 系统灵活性好，易于改扩建，尤其适用于格局多变的场所 • 恒温送风，提高区域舒适化程度 • 降低风机转数，减少噪声 • 系统结构简单，维修工作量小，使用寿命长
VAV系统的节能性－减少空调风机运行能耗
• 风机一般按最大负荷选型 • 在CAV系统下，大部分时间风机的风量都浪费 • 在VAV系统下，可节约该部分的风量
– 定静压控制 – 变静压控制
• 送风温湿度控制 • 新风量控制
问 题？
VAV系统的节能性－减少空调风机运行能耗
• 风机流量与电机输入功率关系曲线
VAV系统的节能性－减少空调风机运行能耗
• 为变风量空调系统服务的空调机组装机容量 = 363kW
风机流量(%) 100 80 70 60 50 运行时间(%) 10 15 25 30 20

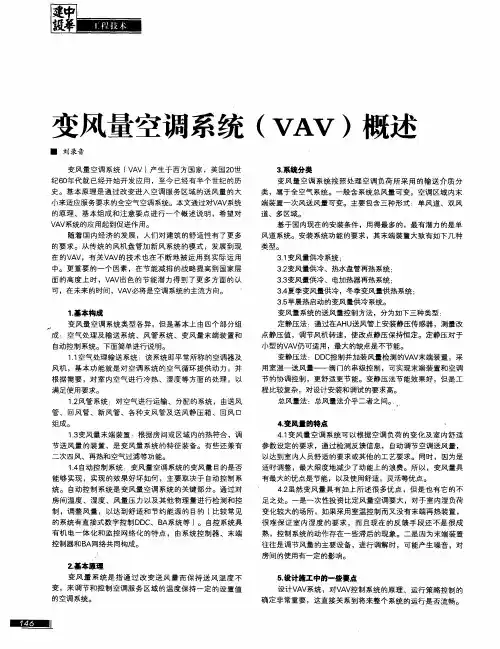

变风量空调系统(VAV)概述
适时调 整 ，最大限度地减 少了动能上 的浪费。所 以，变风量具 有最大的优点是节能，以及使用舒适 ，灵活等优点。 ４２ ＿虽然 变风量具 有如上所述很 多优 点 ，但是也 有它的不 足 之处。一是一次性投资 比定风量 空调 要大，对于室 内湿 负荷
变 风量 空调系统 （
一 刘 录 音 ） 生 于 西 方 国 家 ，美 国 ２ 世 ＶＶ 产 ０
３系统分类 ．
纪 ６ 年代就 已经开 始开 发应用 ，至今 已经 有半个世纪 的历 Ｏ
史 。基本原理是 通过改变进入 空调 服务 区域 的送 风量的 大 小来适应服务要 求的全空气空调 系统。本 文通过对Ｖ Ｖ系统 Ａ 的原理 、基 本组成和注意要 点进 行一个概述说 明 ，希望对
节 的协 调 控 制 ，更舒 适 更 节 能 。 变 静 压 法 节 能 效 果 好 ，但 是 工
变风 量空调系统类 型各异 ，但是基本上 由四个部 分组 成 ：空 气处理及输送 系统 、风管 系统 、变风量末端装 置和
自动控 制系统。下面简单进行说明。 １１ ．空气 处理输送 系统 ：该 系统 即平常所称的空调 器及 风机 ，基本功能就 是对空调 系统 的空气循环提供动 力 ，并
Ｖ Ｖ 统 的 应 用起 到 促 进作 用 。 Ａ 系 随 着 国 内 经济 的 发 展 ，人 们 对 建筑 的 舒 适 性 有 了更 多
变风量空调 系统按 照处理 空调负荷 所采用 的输送 介质分
类 ，属于全空气系统 。一般含 系统 总风量可变 ，空调 区域 内末
端 装 置 一 次 风 送 风 量 可 变 。主 要 包 含 三 种 形 式 ：单 风 道 、 双 风
VAV空调系统介绍
VAV空调系统介绍VAV空调系统是一种变风量空调系统，其全称为Variable Air Volume System。
它利用风量可变的末端装置和智能控制系统，能够根据室内温度和需求，调节送风温度和空调风量，实现室内温度的舒适控制，同时提高能源利用效率。
下面将详细介绍VAV空调系统的工作原理、优势和应用。
一、工作原理VAV系统的工作原理是通过改变每个区域的送风量来实现温度控制。
当室内温度达到设定值时，智能控制系统会减少送风量，以维持室内舒适温度。
反之，当室内温度下降时，系统将增加送风量以提供更多的暖气。
与传统恒风量空调系统相比，VAV系统具有更高的灵活性和节能性。
传统系统需要通过增减风阀或调整压缩机的转速来控制温度，而VAV系统可以根据实际需求调整风量，降低能耗，实现节能减排。
二、优势1.节能高效：VAV系统根据实际需求改变风量，可以避免不必要的能量浪费，提高能源利用效率。
相比传统系统，VAV系统能够节约20%至40%的能源消耗。
2.舒适性好：VAV系统能够根据室内温度的变化自动调整送风温度和风量，实现室内温度的舒适控制。
与恒温控制相比，人们在VAV系统下往往能够感受到更加舒适的室内环境。
3.空调区域划分灵活：VAV系统在控制送风量时可以根据不同区域的需求进行划分，从而实现不同区域的独立控制。
这种灵活性可以提高空调系统的适应性，适用于不同的建筑类型和用途。
4.噪音低：由于VAV系统只在需要时才工作，较传统系统减少了空气流动噪声，从而降低了噪音水平。
5.安装维护便捷：VAV系统相对于传统系统，安装和维护较为简便。
系统较小，占用空间少，易于安装。
对于需要改变室内布局的建筑，VAV 系统的改造也较为方便。
三、应用VAV空调系统广泛应用于商业建筑、办公楼、酒店、医院等场所。
由于VAV系统具有灵活性强、节能高效等优点，在大型建筑物中得到广泛应用。
此外，随着环境保护和可持续发展意识的增强，VAV系统在节能减排方面的优势也使其在居民住宅中得到应用。
变风量空调系统(VAV)在智能建筑中的工程实例系统分析
变风量空调系统(VAV)在智能建筑中的工程实例系统分析周斌【摘要】变风量空调系统VAV(即Variable Air Volume英文缩写)是以节能为目的发展起来的-种空调系统形式,其实质是保持空调的送风温度,根据空调房间内实际负荷的变化来调节空调送风量,从而达到控制房间温度的目的.随着暖通技术和自动控制技术的发展,变风量系统在实际工程中得到了越来越多的应用.本文以中国人寿大厦为例介绍了变风量空调系统的发展史、变风量空调系统的结构、变风量空调系统的工作原理及控制、以及变风量空调系统相对于其他空调系统的优势及不足.并结合智能大厦内变风量系统介绍了系统运行状况.【期刊名称】《科技风》【年(卷),期】2010(000)020【总页数】2页(P250-251)【关键词】变风量空调系统;工程实例;系统分析【作者】周斌【作者单位】北京市埃珂特机电技术有限公司,北京市,100037;北方工业大学,北京市,100000【正文语种】中文VAV空调系统在国外已经发展了将近30年，进入中国也已经有10年的时间，目前不仅在设计理念、空调设备、控制方法等相关环节有了成熟的进步并形成一整套的独特体系，在国内便有众多知名工程实例：中国人寿大厦、国贸中心、东方广场、国家电力调度中心、中银大厦、上海花旗银行、证券交易大厦、国际航运大厦，深圳世贸商城、招商局大厦、广州新白云国际机场等。
变风量空调系统主要由变频空调机组、变风量末端、风道及控制系统组成。
下文仅以中国人寿大厦为例。
该大厦建筑面积12万平方米，地上建筑31层，地下3层。
标准层分南北两大区域，每个区域又分为内区与外区，内区为公共区域，外区为办公区域。
南北区各一个空调机房，每个空调机房两台变频空调机组，分别为内区与外区的变风量末端箱提供冷/热风。
分别安装在16层与28层的8台大型变频新风机组则通过风管与各层空调机组相连，为其提供新风。
空调/新风机组均为两管式，高压喷雾加湿，初中效过滤，变风量末端箱1785台为单风道压力无关型，分别安装于各层公共区域及办公区。
