不饱和聚酯树脂培训讲学
合集下载
不饱和聚酯树脂常见问题知识培训
3、产品技术指标与常见问题的关系
■ 针对上述的问题，我们也相应的采取了很多措施，但仍 不可避免会出现各种各样的问题。
■ 因此，我们所采取的措施还存在很多的不足甚至一些措 施是无效的，问题的关键在于我们是否找到了问题的根 源，只有找到了问题的根源，才能制定出行之有效的改 进措施。
■ 本文的编制旨在抛砖引玉，互相交流学习，通过对一些 理论知识和实际案例的剖析，使大家相互借鉴。
凝胶时间 树脂的凝胶时间也直接决定了产品的施工性能，对产品 的使用有直接的影响。 同时，树脂的凝胶时间也直接影响到产品的功能，如： 浸润性、消泡能力、固化、收缩变形等。 树脂的凝胶时间是影响产品质量特性的一个重要因素， 直接影响产品的浸润性、表观质量、强度以及固化等质 量问题。
2、不饱和聚酯树脂的技术要求
2、不饱和聚酯树脂的技术要求
■物性指标 拉伸性能 树脂的拉伸性能是衡量制品韧性的重要技术指标，包括： 拉伸强度、拉伸模量和破坏伸长率； 理论上：拉伸模量是拉伸强度与破坏伸长率的比值，模 量为刚性指标。破坏伸长率为柔性指标，破坏伸长率越 大，树脂的柔韧性越好。 拉伸强度提高时，制品的韧性相应的提高。一般情况下， 玻璃纤维的破坏伸长率大约在2.5-3.0%，若希望产品的 性能达到最优，树脂的破坏伸长率应与之相匹配。
1、不饱和聚酯树脂简述
■按产品类型分类 ①、增强型树脂
类别 通用树脂 主要用途
满足一般使用要求的手糊玻璃钢成型工 艺
相关产品
191、H191等
彩光板树脂 适用于机制快速成型的高透光率彩光板 395ZR、295等 阻燃树脂 管道树脂 拉挤树脂 模压树脂 船用树脂 适用于阻燃玻璃钢制品的手糊成型工艺 107系列 适用于手糊、缠绕玻璃钢管道成型工艺 101A、196SP等
不饱和聚酯树脂及复合材料ppt课件
不饱和二元酸、饱和二元酸 和二元醇用量和比例对UPR
性能均有一定的影响
12
.
不饱和二元酸对UPR的影响
不饱和酸是顺丁烯二酸酐(简称顺酐)和反丁烯二酸，主要用顺酐， 因为顺酐熔点低，反应时缩水量少，而且价廉。 顺酐在缩聚过程中，它的顺式双键要逐渐转化为反式双键，但这 种转化并不完全。而在不饱和聚酷树脂的固化过程中，反式双键 较顺式双键活泼，这就有利于提高固化反应的程度，树脂固化后 的性能随反式双键含量提高而有所差异。而顺式双键的异构化程 度与缩聚反应的温度、二元醇的类型以及最终聚酯的酸值等因素 有关。 反丁烯二酸由于分子中固有的反式双键，使不饱和聚酯有较快的 固化速率，较高的固化程度，还使聚酯分子链排列较规整。固化 制品有较高的热变形温度，良好的物理、力学与耐腐蚀性能。
不饱和聚酯树脂的主要原料为不饱和二元酸（顺酸酐、反丁烯 二酸、甲基反丁烯二酸等）、饱和二元酸（邻苯二甲酸酐、间 苯二酸、己二酸、六氯内次甲基四氢邻苯二甲酸等），二元醇 类（乙二醇、丙二醇、一缩二乙二醇、新戊二醇等）以及交联 用单体(苯乙烯、乙烯基甲苯、甲基丙烯酸甲酯、苯二甲酸二 丙烯酯、二乙烯基苯和三聚氰酸三丙烯酯等）组成的。
26
.
链引发
氧化-还原体系主要用于UPR的常温固化，具有引发活化能低、 引发温度低、使用方便的特点。提高引发剂的用量和提高变定温 度均可加速树脂的固化过程。但用量过多，会生成分子量较低， 机械性能较差的固化物。而且由于反应速度加快，放热量大，会 导致树脂在迅速变定中急剧收缩而导致制品产生裂纹，引发剂加 入量不足，会延长胶凝时问，导致制品固化不良。
1,2-丙二醇和1,3-丙二醇的区别
OH OH CH3 CH CH2
OH
OH
CH2 CH2 CH2
性能均有一定的影响
12
.
不饱和二元酸对UPR的影响
不饱和酸是顺丁烯二酸酐(简称顺酐)和反丁烯二酸，主要用顺酐， 因为顺酐熔点低，反应时缩水量少，而且价廉。 顺酐在缩聚过程中，它的顺式双键要逐渐转化为反式双键，但这 种转化并不完全。而在不饱和聚酷树脂的固化过程中，反式双键 较顺式双键活泼，这就有利于提高固化反应的程度，树脂固化后 的性能随反式双键含量提高而有所差异。而顺式双键的异构化程 度与缩聚反应的温度、二元醇的类型以及最终聚酯的酸值等因素 有关。 反丁烯二酸由于分子中固有的反式双键，使不饱和聚酯有较快的 固化速率，较高的固化程度，还使聚酯分子链排列较规整。固化 制品有较高的热变形温度，良好的物理、力学与耐腐蚀性能。
不饱和聚酯树脂的主要原料为不饱和二元酸（顺酸酐、反丁烯 二酸、甲基反丁烯二酸等）、饱和二元酸（邻苯二甲酸酐、间 苯二酸、己二酸、六氯内次甲基四氢邻苯二甲酸等），二元醇 类（乙二醇、丙二醇、一缩二乙二醇、新戊二醇等）以及交联 用单体(苯乙烯、乙烯基甲苯、甲基丙烯酸甲酯、苯二甲酸二 丙烯酯、二乙烯基苯和三聚氰酸三丙烯酯等）组成的。
26
.
链引发
氧化-还原体系主要用于UPR的常温固化，具有引发活化能低、 引发温度低、使用方便的特点。提高引发剂的用量和提高变定温 度均可加速树脂的固化过程。但用量过多，会生成分子量较低， 机械性能较差的固化物。而且由于反应速度加快，放热量大，会 导致树脂在迅速变定中急剧收缩而导致制品产生裂纹，引发剂加 入量不足，会延长胶凝时问，导致制品固化不良。
1,2-丙二醇和1,3-丙二醇的区别
OH OH CH3 CH CH2
OH
OH
CH2 CH2 CH2
不饱和聚酯树脂
P58-964
食品级，优异的韧性、耐水性、极低的收缩率
精选完整ppt课件
19
P5-901
大理石、玛瑙、坚石(Solid Surface)专用树脂
P5-954
通用型大理石树脂、较高韧性、极好的外观色泽
P5-954B
通用型大理石树脂、较高韧性、极好的外观色泽
P5-954KR
通用型大理石树脂、较高韧性、极好的外观色泽
H O O C - R - C O O H H O O C - R - C O O - R '- O O C - R - C O O H + H 2 O
H O O C - R - C O O - R '- O H +
三 聚 体
H O - R '- O H H O - R '- O O C - R - C O O - R '- O H + H 2 O
预促进、触变树脂,优良的机械性能，劳埃德船级社船检认证
管道重新加衬树脂，预促进、触变，耐水性和耐化学性好，能在升高温度下快速固化
用于真空辅助注射成型，优良的浸润性能，适合制造结构复杂制品
预促进、触变树脂，含低苯乙烯挥发抑制剂，含固化指示剂，机械强度高，放热峰低， 特别适合厚制品
快速制模，低挥发，零收缩，快固化，低放热
高强度、高耐热，也适用于模具制作
精选完整ppt课件
20
P6-988KR P6-973 S320L-907 S320L-995 S320T954AT P171-901 P14-01 P17-902 P18-03 P193-01 P6024-01
430
590
高延伸率、高冲击强度、流动性好 高耐热，浸润性好 高阻燃FRP氧指数可达33（50%树脂含量），中国船级社认证，中国渔检局认证 优良的浸润性、高透光率，35%玻纤FRP氧指数达29 高阻燃、低烟密度、预促进树脂，FRP达到M2/F1（NFF16-101），S4/SR2/ST2（DIN 5510）标准的要求，适用车辆的制造 通用型SMC/BMC树脂，增稠稳定，高光泽 特别的高光泽度，颜料糊相容性好，增稠稳定，适合制造卫浴产品 增稠稳定、高光泽、食品级，适合制造高性能SMC制品 A级表面专用树脂、高光泽、与颜料糊相容性好、增稠稳定 良好的机械性能，与其他Palagreg SMC/BMC树脂配合可提高产品的韧性 优异的电性能和耐水性能
第二章之不饱和聚酯共44页文档
化学化工学院高分子材料科学与工程系
复合材料概论
（c）由四溴苯二甲酸酐和六氯内次甲基四氢苯二甲酸(HET酸或氯 菌酸)等可制得自熄性聚酯。其中六氯内次甲基四氢苯二甲酸聚酯， 还具有特殊的耐腐蚀性能。
复合材料概论
1．物理性质
不饱和聚酯树脂的相对密度在1.11-1.20左右，固化时体积收缩率 较大，固化树脂的一些物理性质如下。
①耐热性。绝大多数不饱和聚酯树脂的热变形温度都在50-60℃， 一些耐热性好的树脂则可达120℃。
②力学性能。不饱和聚酯树脂具有较高的拉伸、弯曲、压缩等强 度，见表2-1。
表２-１ 通用刚性不饱和树脂的力学性能
化学化工学院高分子材料科学与工程系
第二章 基体材料
第一节 不饱和聚酯树脂 一、概述
复合材料概论
不饱和聚酯是不饱和二元羧酸(或酸酐)和饱和二元羧酸〔或酸酐) 组成的混合酸，与多元醇缩聚而成的，具有酯键和不饱和双键的线 型高分子化合物。通常，聚酯化缩聚反应是在190-220℃进行，直至 达到预期的酸值(或粘度)。在聚酯化缩聚反应结束后、趁热加入一 定量的乙烯基单体，配成粘稠的液体，这样的聚合物溶液称之为不 饱和聚酯树脂。
⑶在酸性介质中，水解是可逆的，不完全的，所以，聚酯能耐 酸性介质的侵蚀；在碱性介质中，由于形成了共振稳定的羧酸根阴 离子，水解成为不可逆的，所以聚酯耐碱性较差。
21.04.2020
5
第二章 基体材料
第一节 不饱和聚酯树脂
⑷聚酯链末端上的羧基可以和碱土金属氧化物或氢氧化物[例如 MgO，CaO，Ca(OH)2等]反应，使不饱和聚酯分子链扩展，最终使 树脂很快稠化，形成凝胶状物，因此将这些物质称为增粘剂。
2．化学性质
不饱和聚酯是具有多功能团的线型高分子化合物，在其骨架主 链上具有聚酯链键和不饱和双键，而在大分子链两端各带有羧基和 羟基。
《之不饱和聚酯》课件
3 热性能
不饱和聚酯具有较高的耐高温性能，在高温下仍能保持较好的稳定性。
不饱和聚酯的应用领域
建筑
不饱和聚酯被广泛用于建筑材料、涂料和防水层等应用。
航空航天
不饱和聚酯在航空航天领域中用作结构材料和复合材料的基础材料。
汽车制造
不饱和聚酯广泛应用于汽车外部部件、车身涂层和内饰件等领域。
扩展阅读
高性能不饱和聚酯建筑 材料
《之不饱和聚酯》PPT课 件
欢迎来到《之不饱和聚酯》PPT课件！我们将带您深入了解不饱和聚酯的基本 概念，性能与特点，以及广泛应用的领域。
基本概念和定双键结构的聚合物化合物。
2 特性和应用领域
不饱和聚酯具有优良的机械性能、化学稳定性和耐热性，被广泛应用于建筑、航空航天、 汽车制造等领域。
不饱和聚酯在航空航天 领域的应用
了解更多关于高性能不饱和聚 酯在建筑领域的应用及其优势。
探索不饱和聚酯在航空航天领 域中的广泛应用和未来发展趋 势。
不饱和聚酯在汽车制造 中的创新应用
了解不饱和聚酯在汽车制造中 的创新应用和其对汽车轻量化 的贡献。
不饱和聚酯的制备与合成
1
合成原料
不饱和聚酯的合成原料包括酸类、醇类和不饱和单体。
2
合成方法和工艺
不饱和聚酯的合成方法包括缩聚反应和脱水酯化反应，通常在高温和特定催化剂 的作用下进行。
不饱和聚酯的性能与特点
1 物理性能
不饱和聚酯具有优异的强度、硬度和耐磨性等物理特性。
2 化学性能
不饱和聚酯在常温下对酸、碱、溶剂等有较好的耐腐蚀性。
不饱和聚酯具有较高的耐高温性能，在高温下仍能保持较好的稳定性。
不饱和聚酯的应用领域
建筑
不饱和聚酯被广泛用于建筑材料、涂料和防水层等应用。
航空航天
不饱和聚酯在航空航天领域中用作结构材料和复合材料的基础材料。
汽车制造
不饱和聚酯广泛应用于汽车外部部件、车身涂层和内饰件等领域。
扩展阅读
高性能不饱和聚酯建筑 材料
《之不饱和聚酯》PPT课 件
欢迎来到《之不饱和聚酯》PPT课件！我们将带您深入了解不饱和聚酯的基本 概念，性能与特点，以及广泛应用的领域。
基本概念和定双键结构的聚合物化合物。
2 特性和应用领域
不饱和聚酯具有优良的机械性能、化学稳定性和耐热性，被广泛应用于建筑、航空航天、 汽车制造等领域。
不饱和聚酯在航空航天 领域的应用
了解更多关于高性能不饱和聚 酯在建筑领域的应用及其优势。
探索不饱和聚酯在航空航天领 域中的广泛应用和未来发展趋 势。
不饱和聚酯在汽车制造 中的创新应用
了解不饱和聚酯在汽车制造中 的创新应用和其对汽车轻量化 的贡献。
不饱和聚酯的制备与合成
1
合成原料
不饱和聚酯的合成原料包括酸类、醇类和不饱和单体。
2
合成方法和工艺
不饱和聚酯的合成方法包括缩聚反应和脱水酯化反应，通常在高温和特定催化剂 的作用下进行。
不饱和聚酯的性能与特点
1 物理性能
不饱和聚酯具有优异的强度、硬度和耐磨性等物理特性。
2 化学性能
不饱和聚酯在常温下对酸、碱、溶剂等有较好的耐腐蚀性。
《不饱和聚酯》课件
不饱和聚酯的性能和应用
1
物理性质
不饱和聚酯具有良好的耐候性、强度和刚度，适用于制作复杂形状的零件和产品。
2
化学性质
不饱和聚酯对酸碱和化学溶剂具有良好的耐腐蚀性，适用于化学储罐和管道等应 用。
3
应用领域
不饱和聚酯广泛应用于汽车、航空航天、建筑和电子等领域，为各种工业应用提 供优异性能。
不饱和聚酯与环境的关系
《不饱和聚酯》PPT课件
欢迎大家来到《不饱和聚酯》PPT课件！在本课件中，我们将介绍不饱和聚酯 的特点、制备方法、性能和应用，以及与环境的关系。
什么是不饱和聚酯？
多重结构
不饱和聚酯是一种由酸酐和双醇缩聚而成的聚合物，具有独特的不饱和键结构。
高度可调性
通过调整酸酐和双醇的比例和种类，可以控制不饱和聚酯的性能和特性。
广泛用途
由于其良好的可塑性和化学稳定性，不饱和聚酯在许多领域得到了广泛应用。
不饱和聚酯的制备方法
液相聚合法
在液相中，通过酸酐和双醇的 缩聚反应，生成线性或交联不 饱和聚酯。
反应挤出法
将酸酐和双醇混合后，通过反 应挤出装置，在高温条件下进 行缩聚反应。
溶液聚合法
将酸酐和双醇通过溶剂混合形 成溶液，通过溶剂的蒸发实现 不饱和聚酯的聚合。
环境影响
不饱和聚酯的制备和使用过程中会产生废气和废水， 对环境造成一定影响。
环保措施
通过合理的废物处理和循环利用，以及绿色生产技 术，可以降低不饱和聚酯对环境的影响。
结论
1 特点和优势
不饱和聚酯具有多重结构、高度可调性和广 泛的应用领域，是一种重要的聚合物材料。
2 未来发展趋势
随着绿色环保意识的增强和技术的进步，不 饱和聚酯将在可持续发展和高性能应用方面 有更广阔的前景。
第二章3_不饱和聚酯树脂讲解
不饱和聚酯树脂是一种典型的热固性树脂。
已工业化的产品有聚酯纤维（涤纶）、不 饱和聚酯树脂、醇酸树脂。
不饱和聚酯树脂的合成 合成原理
生产不饱和聚酯树脂是由不饱和二元酸和 饱和二元酸、不饱和二元醇或饱和二元醇之间 的酯化反应为基础，有以下几种类型： 直接酯化 酯交换反应 复分解反应 开环反应
合成原料：
脂肪二元酸：分子结构中较长的柔性脂肪链， 不饱和双键间距离增大，韧性增加。
d、己二酸 制备柔性树脂 e、癸二酸
（1）不饱和二元酸
工业上常用的是顺丁烯二酸酐（简称顺酐） 和反丁烯二酸，主要用顺酐，原因是:
①、顺酐熔点低，消耗能量少；
②、反应时缩水量少（较顺酸或反酸少 1/2的缩聚水），可提高分子量；
若顺酐与苯酐的物质量的比降低：聚酯树脂最终 固化不良，制品力学强度下降。
为了合成特殊性能要求的聚酯，可以适当增加顺 酐/苯酐的比例。
2、二元醇
合成不饱和聚酯主要用二元醇（如乙二醇、 丙二醇、二乙二醇和二丙二醇等），一元醇用 作分子链长控制剂，多元醇可得到高分子量、 高熔点聚酯。
a、乙二醇
分子结构对称，合成的聚酯树脂有较强的 结晶倾向，与交联单体苯乙烯的相容性较差。 通常添加一定量的丙二醇，破坏其对称性。
固化----交联
不饱和聚酯链中存在着不饱和双键，可以在加 热、光照、高能辐射以及引发剂的作用下与交联单 体进行共聚，交联固化成具有三向网络结构的体型 结构，成为具有不溶、不熔体型结构的固化产物。
不饱和聚酯在交联前后的性质可以有广泛的多 变性。多变性取决于两种因素：一、二元酸的类型 和数量；二、二元醇类型。

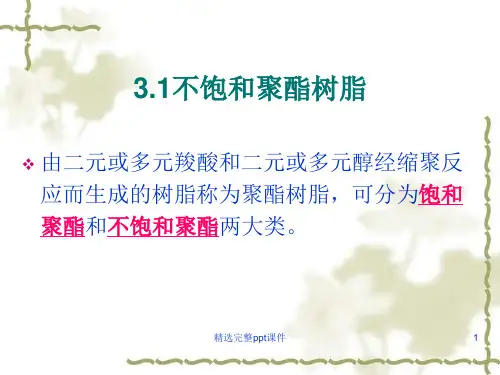

不饱和聚酯树脂（UP) 聚酯： （unsaturated polyester resins,UPR） 是指主链上含有酯键的高分子化合物的总称。
已工业化的产品有聚酯纤维（涤纶）、不 饱和聚酯树脂、醇酸树脂。
不饱和聚酯树脂的合成 合成原理
生产不饱和聚酯树脂是由不饱和二元酸和 饱和二元酸、不饱和二元醇或饱和二元醇之间 的酯化反应为基础，有以下几种类型： 直接酯化 酯交换反应 复分解反应 开环反应
合成原料：
脂肪二元酸：分子结构中较长的柔性脂肪链， 不饱和双键间距离增大，韧性增加。
d、己二酸 制备柔性树脂 e、癸二酸
（1）不饱和二元酸
工业上常用的是顺丁烯二酸酐（简称顺酐） 和反丁烯二酸，主要用顺酐，原因是:
①、顺酐熔点低，消耗能量少；
②、反应时缩水量少（较顺酸或反酸少 1/2的缩聚水），可提高分子量；
若顺酐与苯酐的物质量的比降低：聚酯树脂最终 固化不良，制品力学强度下降。
为了合成特殊性能要求的聚酯，可以适当增加顺 酐/苯酐的比例。
2、二元醇
合成不饱和聚酯主要用二元醇（如乙二醇、 丙二醇、二乙二醇和二丙二醇等），一元醇用 作分子链长控制剂，多元醇可得到高分子量、 高熔点聚酯。
a、乙二醇
分子结构对称，合成的聚酯树脂有较强的 结晶倾向，与交联单体苯乙烯的相容性较差。 通常添加一定量的丙二醇，破坏其对称性。
固化----交联
不饱和聚酯链中存在着不饱和双键，可以在加 热、光照、高能辐射以及引发剂的作用下与交联单 体进行共聚，交联固化成具有三向网络结构的体型 结构，成为具有不溶、不熔体型结构的固化产物。
不饱和聚酯在交联前后的性质可以有广泛的多 变性。多变性取决于两种因素：一、二元酸的类型 和数量；二、二元醇类型。
不饱和聚酯树脂（UP) 聚酯： （unsaturated polyester resins,UPR） 是指主链上含有酯键的高分子化合物的总称。
第4章 不饱和聚酯树脂
a、邻苯二甲酸二烯丙酯 反应活性比乙烯类单体及丙烯酸类单体要低，即 使有催化剂存在，也不能使不饱和聚酯树脂在室温固 化。 4、端基封闭剂 为改进聚酯的某些性能，如抗水性、电绝缘性以 及与交联单体的混溶性，在合成聚酯的后期，常用一 元酸或一元醇与端羟基或端羧基反应，使聚酯的端基 失去活性，达到封端的目的。 5、溶剂 目的是利用溶剂与水的共沸点，降低水的沸点， 将水除去。一般是环状烃如苯、甲苯或二甲苯。
4.1.2 国内外发展概况
1、国外发展概况 19世纪中叶到20世纪30年代为早期 世纪中叶到20世纪30 （1）第一阶段 19世纪中叶到20世纪30年代为早期 阶段； 阶段； 聚苯二甲酸甘油酯， 聚苯二甲酸甘油酯，主要用于涂料 20世纪30年代到第二次世界大战结 世纪30 （2）第二阶段 20世纪30年代到第二次世界大战结 束； 军用航空领域 第二次世界大战结束至今； （3）第三阶段 第二次世界大战结束至今； 军民两用，其发展超过其他塑料品种 军民两用，
第4章 不饱和聚酯树脂 4.1 概述 4.1.1 不饱和聚酯树脂的概念及其特性 不饱和聚酯树脂（ 不饱和聚酯树脂（unsaturated polyester resins,UPR）是指分子链上具有不饱和键（如 resins,UPR）是指分子链上具有不饱和键（如 双键）的聚酯高分子。 更准确的定义是：不饱和聚酯在乙烯基类 交联单体（eg.苯乙烯）中形成的液体树脂。 交联单体（eg.苯乙烯）中形成的液体树脂。 不饱和聚酯树脂是一种典型的热固性树脂。
j、混酸 顺酐/苯酐=1/1（摩尔比）时称为“ 顺酐/苯酐=1/1（摩尔比）时称为“低活 性不饱和聚酯树脂”；顺酐/苯酐=2/1或 性不饱和聚酯树脂”；顺酐/苯酐=2/1或3/1 （摩尔比）时，分被称为“ （摩尔比）时，分被称为“中活性不饱和聚酯 树脂” 树脂”和“高活性不饱和聚酯树脂”。 高活性不饱和聚酯树脂” （3）多元酸 偏苯三酸酐、均苯三酸酐和马来酐海松酸 等三酸可用于制造软化点高的、特种用途的聚 酯树脂；如固体感光树脂、不饱和聚酯树脂固 体粉末涂料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不饱和聚酯树脂
饱和聚酯预聚物 如邻苯二甲酸和甘油反应在 P<Pc 时生成的聚酯预聚物
交联固化反应是通过预聚物所含的未反应羧基和羟基之间的 酯化反应进行的，因此必须在较高温度下（约200℃）进行，通 常用作烤漆。
不饱和聚酯预聚物 如顺丁烯二酸酐（马来酸酐）和乙二醇的缩聚产物：
交联固化： 一般通过加入的烯类单体如苯乙烯、甲基丙烯酸甲酯等进行
自由基共聚合反应来实现。
❖ 不饱和聚酯树脂（UP-Unsaturated Polyester Resin）是指由不饱和二元羧酸或酸酐、饱和二元 羧酸或酸酐与二元醇缩聚而成的线型聚合物，在 树脂分子中同时含有重复的不饱和双键和酯键。
❖ 早在20世纪30年代，就合成得到了不饱和聚酯树 脂。由于在不饱和聚酯的分子链中存在着不饱和 双键，在一定条件下它可转变成不溶、不熔的体 型结构。
响较大；----自由基反应特性 ❖ 易燃烧； ❖ 固化剂易燃烧爆炸； ❖ 粘接强度比环氧树脂低。
不饱和聚酯树脂主要分为增强和非增强两 大系列。
增强制品主要有冷却塔、船艇、化工防腐设备、 车辆部件、门窗、活动房、卫生设备、食品设备、 娱乐设备及运动器材等。
非增强制品主要有家具涂料、粘接剂、宝丽板、 纽扣、仿象牙和仿玉工艺品、人造大理石、人Байду номын сангаас 水晶、人造玛瑙、人造花岗岩等。
中国不饱和树脂网()
金陵帝斯曼树脂有限公司
（ /countrysites/dsm-china/zh_CN/aboutdsm/business-entities/dsm-resins/jdr.html）
❖帝斯曼树脂
❖
❖ 帝斯曼复合材料树脂 ❖ 金陵帝斯曼树脂有限公司 ❖ 南京工厂
增强制品
非增强制品
不饱和聚酯树脂在热固性塑料中占有重要地位。 其发展速度超过其他热固性塑料。应用范围是广泛 的，在建筑、冶金、化工、印染、交通、电气等领 域都被大量使用。成型工艺性好，适用于手糊、浇 铸 、 模 压 （ SMC 、 BMC ） 喷 射 、 拉 挤 、 缠 绕 、 RTM等成型方法。
实际上使用时再加入固化剂等物质，使苯乙 烯单体和不饱和聚酯分子中的双键发生自由基 共聚反应，最终交链成为体型结构的树脂。其 形成体型结构的反应过程是： ❖ 第一步通过二元酸和二元醇的缩聚反应生成线 型分子； ❖ 第二步在固化过程中通过树脂和交联剂的双键 间的自由基共聚反应得到体型结构。
不饱和树脂的主要优点：
返回
中国内地不饱和聚酯树脂产销量前8名：
浙江天和(集团)(77kt)、 广东番禺福田公司 (55kt)、 江苏常州亚邦化学有限公司(50kt)、 福建泉州诺亚化工有限公司(28kt)、 温州中侨树脂化工实业公司、 江苏富菱化工有限公司、 常州华日新材有限公司、 金陵帝斯曼树脂有限公司 南京费隆复合材料有限公司。
/
0544-I-2 0593-I-3 1777-G-4
1777-P-3
1982-W-1 4082-G-22
5001-T-1
8175-W-1
9286-N-0 999A A400-901 A400-972 A400-976A A400-976 A400L-993
地址：江苏省南京市中央门外太新路81号， 蓝燕宾馆4楼 电话: +86 25 85573863 销售部分机： 3101-3108 3201-3205 技术部分机： 3301-3306 采购部分机： 3003 3402-3403 传真: +86 25 85564848 电邮: 销售部 sales@
预促进、触变树脂,优良的机械性能，劳埃德船级社船检认证 管道重新加衬树脂，预促进、触变，耐水性和耐化学性好，能在升高温度下快速固化 用于真空辅助注射成型，优良的浸润性能，适合制造结构复杂制品 预促进、触变树脂，含低苯乙烯挥发抑制剂，含固化指示剂，机械强度高，放热峰低， 特别适合厚制品 快速制模，低挥发，零收缩，快固化，低放热 机械性能好，玻纤浸润优良，固化性能好，放热峰低，中国船级社认证 无卤、高填充、高阻燃、低烟密度树脂、优异电性能达到M1（NFP92-501）,Class1/0 （BS476）,F0（NFF16-101)，B1(DIN 4102)标准的要求，适用车辆的制造 阻燃低烟密度预促进树脂、FRP达到M2（NFP92-501）F1(NFF16-101)，S4/SR2/ST2 （DIN5510）标准的要求，适用车辆的制造 与不饱和树脂完全相容，对色粉和氧化镁粉浸润性好，粘度低、高填充，性能稳定 通用型树脂，浸润性好，收缩率低，通过中国渔检局认证 耐热性好、机械强度高、较高断裂延伸率 食品级，高耐热、高机械强度、较高断裂延伸率、良好的耐弱化学性能 食品级内衬树脂，高耐热、高机械强度、较高断裂延伸率 食品级内衬树脂，高耐热、高机械强度、高断裂延伸率 高机械强度、耐热、良好的耐老化、光稳定性。
❖ 在室温条件下快速固化，而且无挥发物； ❖ 粘度低，浸渍性好； ❖ 固化方法较多，如引发固化，紫外固化等； ❖ 力学性能和电性能好； ❖ 耐化学腐蚀性好； ❖ 能透光、易着色，外表层能同时实现防护和
装饰作用。
不饱和树脂的主要缺点：
❖ 固化收缩较大（7％～8％）； ❖ 固化要求严格，环境温度和湿度对固化影
❖ 由于不饱和聚酯是一种固体或半固体状态，而且不 能很好地交链成为性能良好的体型结构产物，进一 步的研究发现，在不饱和聚酯树脂中加入乙烯基类 单体，其固化速率可提高30多倍，不饱和聚酯与乙 烯基类单体快速交联反应的这一重要发现，使得不 饱和聚酯树脂于1941年起获得大规模的应用。
❖ 因此在生产后期，还必须经交联剂苯乙烯稀释形成 具有一定粘度的树脂溶液。实际上使用的不饱和聚 酯树脂就是含有交联剂的不饱和树脂溶液。 。
技术部 tss@ 采购部 purchasing@ 网站链接: /countrysites/dsm-china/zh_CN/aboutdsm/business-entities/dsm-resins/jdr.html
❖常州天马集团(原建材二五三厂)
饱和聚酯预聚物 如邻苯二甲酸和甘油反应在 P<Pc 时生成的聚酯预聚物
交联固化反应是通过预聚物所含的未反应羧基和羟基之间的 酯化反应进行的，因此必须在较高温度下（约200℃）进行，通 常用作烤漆。
不饱和聚酯预聚物 如顺丁烯二酸酐（马来酸酐）和乙二醇的缩聚产物：
交联固化： 一般通过加入的烯类单体如苯乙烯、甲基丙烯酸甲酯等进行
自由基共聚合反应来实现。
❖ 不饱和聚酯树脂（UP-Unsaturated Polyester Resin）是指由不饱和二元羧酸或酸酐、饱和二元 羧酸或酸酐与二元醇缩聚而成的线型聚合物，在 树脂分子中同时含有重复的不饱和双键和酯键。
❖ 早在20世纪30年代，就合成得到了不饱和聚酯树 脂。由于在不饱和聚酯的分子链中存在着不饱和 双键，在一定条件下它可转变成不溶、不熔的体 型结构。
响较大；----自由基反应特性 ❖ 易燃烧； ❖ 固化剂易燃烧爆炸； ❖ 粘接强度比环氧树脂低。
不饱和聚酯树脂主要分为增强和非增强两 大系列。
增强制品主要有冷却塔、船艇、化工防腐设备、 车辆部件、门窗、活动房、卫生设备、食品设备、 娱乐设备及运动器材等。
非增强制品主要有家具涂料、粘接剂、宝丽板、 纽扣、仿象牙和仿玉工艺品、人造大理石、人Байду номын сангаас 水晶、人造玛瑙、人造花岗岩等。
中国不饱和树脂网()
金陵帝斯曼树脂有限公司
（ /countrysites/dsm-china/zh_CN/aboutdsm/business-entities/dsm-resins/jdr.html）
❖帝斯曼树脂
❖
❖ 帝斯曼复合材料树脂 ❖ 金陵帝斯曼树脂有限公司 ❖ 南京工厂
增强制品
非增强制品
不饱和聚酯树脂在热固性塑料中占有重要地位。 其发展速度超过其他热固性塑料。应用范围是广泛 的，在建筑、冶金、化工、印染、交通、电气等领 域都被大量使用。成型工艺性好，适用于手糊、浇 铸 、 模 压 （ SMC 、 BMC ） 喷 射 、 拉 挤 、 缠 绕 、 RTM等成型方法。
实际上使用时再加入固化剂等物质，使苯乙 烯单体和不饱和聚酯分子中的双键发生自由基 共聚反应，最终交链成为体型结构的树脂。其 形成体型结构的反应过程是： ❖ 第一步通过二元酸和二元醇的缩聚反应生成线 型分子； ❖ 第二步在固化过程中通过树脂和交联剂的双键 间的自由基共聚反应得到体型结构。
不饱和树脂的主要优点：
返回
中国内地不饱和聚酯树脂产销量前8名：
浙江天和(集团)(77kt)、 广东番禺福田公司 (55kt)、 江苏常州亚邦化学有限公司(50kt)、 福建泉州诺亚化工有限公司(28kt)、 温州中侨树脂化工实业公司、 江苏富菱化工有限公司、 常州华日新材有限公司、 金陵帝斯曼树脂有限公司 南京费隆复合材料有限公司。
/
0544-I-2 0593-I-3 1777-G-4
1777-P-3
1982-W-1 4082-G-22
5001-T-1
8175-W-1
9286-N-0 999A A400-901 A400-972 A400-976A A400-976 A400L-993
地址：江苏省南京市中央门外太新路81号， 蓝燕宾馆4楼 电话: +86 25 85573863 销售部分机： 3101-3108 3201-3205 技术部分机： 3301-3306 采购部分机： 3003 3402-3403 传真: +86 25 85564848 电邮: 销售部 sales@
预促进、触变树脂,优良的机械性能，劳埃德船级社船检认证 管道重新加衬树脂，预促进、触变，耐水性和耐化学性好，能在升高温度下快速固化 用于真空辅助注射成型，优良的浸润性能，适合制造结构复杂制品 预促进、触变树脂，含低苯乙烯挥发抑制剂，含固化指示剂，机械强度高，放热峰低， 特别适合厚制品 快速制模，低挥发，零收缩，快固化，低放热 机械性能好，玻纤浸润优良，固化性能好，放热峰低，中国船级社认证 无卤、高填充、高阻燃、低烟密度树脂、优异电性能达到M1（NFP92-501）,Class1/0 （BS476）,F0（NFF16-101)，B1(DIN 4102)标准的要求，适用车辆的制造 阻燃低烟密度预促进树脂、FRP达到M2（NFP92-501）F1(NFF16-101)，S4/SR2/ST2 （DIN5510）标准的要求，适用车辆的制造 与不饱和树脂完全相容，对色粉和氧化镁粉浸润性好，粘度低、高填充，性能稳定 通用型树脂，浸润性好，收缩率低，通过中国渔检局认证 耐热性好、机械强度高、较高断裂延伸率 食品级，高耐热、高机械强度、较高断裂延伸率、良好的耐弱化学性能 食品级内衬树脂，高耐热、高机械强度、较高断裂延伸率 食品级内衬树脂，高耐热、高机械强度、高断裂延伸率 高机械强度、耐热、良好的耐老化、光稳定性。
❖ 在室温条件下快速固化，而且无挥发物； ❖ 粘度低，浸渍性好； ❖ 固化方法较多，如引发固化，紫外固化等； ❖ 力学性能和电性能好； ❖ 耐化学腐蚀性好； ❖ 能透光、易着色，外表层能同时实现防护和
装饰作用。
不饱和树脂的主要缺点：
❖ 固化收缩较大（7％～8％）； ❖ 固化要求严格，环境温度和湿度对固化影
❖ 由于不饱和聚酯是一种固体或半固体状态，而且不 能很好地交链成为性能良好的体型结构产物，进一 步的研究发现，在不饱和聚酯树脂中加入乙烯基类 单体，其固化速率可提高30多倍，不饱和聚酯与乙 烯基类单体快速交联反应的这一重要发现，使得不 饱和聚酯树脂于1941年起获得大规模的应用。
❖ 因此在生产后期，还必须经交联剂苯乙烯稀释形成 具有一定粘度的树脂溶液。实际上使用的不饱和聚 酯树脂就是含有交联剂的不饱和树脂溶液。 。
技术部 tss@ 采购部 purchasing@ 网站链接: /countrysites/dsm-china/zh_CN/aboutdsm/business-entities/dsm-resins/jdr.html
❖常州天马集团(原建材二五三厂)
