图面符号英文注解
图面常用英文注解
• 二，图面正文信息
1.BEND-DOWN (折弯压线在下面） 2.BEND-UP (折弯压线在上面） 3.MISTY SIDE ON BACK(雾面在背（后）面） 4.MISTY SIDE ON FRONT(雾面在正（前）面） 5.ADHESIVE ON BACK (背胶在背（后）面） 6.ADHESIVE ON FRONT (背胶在正（前）面） 7.MUST TO STICK TAPE ON THIS SIDE(背胶必须贴在这一面） 8.STiCK ON OUTER SIDE AND DIDN’T REMOVE 离形纸（背胶在外侧且离形纸不移 除） 5.TO STICK A TAPE BETWEEN SHIELD AND TAPE B(粘贴背胶A在背板与背胶B之间） 6. TAPE AND SHIELD ASSEMBLY(背胶与背板的组合图）
• 中达光电图面公差计算方法
实 例说明：标准尺寸278、208，公差要>50：+/1%*+0.6) *表示为标准值 也就是1%*278+0.6=3.38即278公差为+/-3.38
图面常用英文注解
一，图面NOTES(注解)信息
1.MATERIAL: (材质)（此栏显示所用材质类型如（PP,PC ,PET,PVC 等等） 2.MANUFACTURER:(制造商，厂商) 3.COLOR:(颜色) 4.THICKNESS(厚度) 5.MIST SIDE/SMOOTH(雾面/光面) 6.ADHESIVES’TYPE (背胶类型） 7.DIELECTRIC STRENGTH 3000 VAC FOR 1MINUTES MIN (耐电压3000V,时间为1 分钟） 8.UNDEFINED RADLL IS 0.5R UNLESS SPECIAL SPECIFIED(图面规格中未标注R角为 R0.5) 9.BURRS CAN’T EXCEED 0.05T OF MATERAL(毛边不能超过材料的0.05T) 10. DIMENSIONS MARKED *MARK MUST BE INSPECTED AND CONTROLLED STRICTLY BY IQC (带*号的 尺寸必须检查且为IQC重点管控尺寸） 11.MUST MEET DELTA SPEC (10000-0162) 必须符合中达标准10000-0162（关于 ROHS方面 的规范）
(完整版)图纸英文标记解释
图纸英文标记解释一位置TOP 顶部BOTTOM 底部EL 标高二方向EAST 东WEST 西SOUTH 南NORTH 北END 端部三工件名COLUMN 立柱BASE PLATE 底板CAP PLATE 盖板DOUBLE PLATE 双层板（一般用在腹板加厚）SHIM PLATE 垫板BRACKET 牛腿POST 楼层柱BEAM 梁END PLATE 封板或端板STIFF PLATE 加强板SHEAR PLATE 剪力板CONNECTION PLATE 连接板BOLT CONN’ PLATE 螺栓连接板TRUSS 桁架TOP CHORD 上弦BOTTOM CHORD 下弦VERTICAL MEMBER 直撑DIAGONAL MEMBER 斜撑GUSSET PLATE 节点板ROOF TRUSS 屋顶桁架FLOOR TRUSS 楼层桁架BRACING 支撑HORIZONTAL BRACING 水平支撑VERTICAL BRACING 斜撑STITCH PLATE 双角钢支撑中间夹板CERTER PLATE 中间板EMBEDED 预埋件四图纸名称SECTION(SECT) 截面图PLAN 平面图FRAME 结构、框架DETAIL 详图五材料代码a & L 代表角钢C 代表槽钢P(PL) 代表板TN(WT) 代表T型材HW(W) 代表H型材六图纸标记解释NS 近边：指在视图方向小零件装在工件前面眼睛能看到的地方，一般画图时用实线表示FS 远边：指在视图方向小零件装在工件后面眼睛看不到的地方，一般画图时用虚线表示GA 工字钢柱、梁或T型材翼缘板的宽度方向对腹板中有两个孔，指孔中心到孔中心的距离GOL 角钢直立边孔中心到根部（指两直角边相交处）的距离C/C 中心对中心的距离（或指孔中心到孔中心的距离）CL 中心线WP 工作点WP/WP 工作点到工作点的距离CNTR(CTRD) 居中TYP 同一类型的、类似的适用SLOTS IN a3 ONL Y 椭圆孔仅在a3角钢IN OSL 在直立边W/4 – TB 带4 个临时螺栓CP 全熔透焊PP 半熔透焊BACKGOUGE 背面扣槽清根G 打磨平3 SIDES 3 边或3 面CUT 51 WIDE 对中切到51mm宽CLIP 切角CAMBER 拱弯HORIZ SOLT 水平放置椭圆孔SPLICE LINE 驳接线SQ CUT (CUT SQUARE) 切成直角STRIP FLG FLUSH(NS/FS) 近/远边翼缘板割至腹板平齐FOR B 指BAS 如图所示OH(OP) 如图所示的反面（上下左右不变，近边和远边对换）TOED FS 伸出边在远边SIM 参照SPOT 指此位置为安装连接面NP 不喷漆SEE DET #ONE 看详图一MILL 铣平KEEP 保证尺寸Unsingned weddings 未标注的焊缝为TOLERANCE 公差List of parts 材料表见Cut out∮* in pos.* 在件号*上开∮*的孔Conical spring washer 圆锥弹簧垫片Washer 垫片Hexagon 六角螺钉Gasket 衬垫Earthing connection 接地Handle 扶手Frame 框架Cover 盖Designation 描述Identity 特征Material 材料Welght 重量Oil resislant rubber 耐油橡胶Hand hole 手孔Scale：2：1 比例：2：1All welding 所有焊缝七、图纸英文标注框解释1-a1（FS）表示有1 个a1角钢，装在远边66 GOL 角钢上的孔中心到根部的距离为66mm1-P7(CNTR) 表示有1 件P7板对中装140 C/C 板里对中有两排孔，孔中心到孔中心的距离为140mm2-P3表示有两件板P3板(NS&FS) 同一个位置，一件装在近边，一件装在远边1-M1 (CNTR) 表示有一个M1零件，对中装40∮x 30 M1构件的规格是直径40mmx30mm长THREADED FOR 中间钻孔铰牙，直径为10mm的螺栓能拧下去M10 BOLT 牙纹不用喷漆(NO PAINT ON THREADED)PAINT PRIMER 底板的底部和P8、P9板只喷底漆COAT BOTT. BASE PL & P8.P9MARK THIS FACE “A”A面向南“SOUTH”SHOP NOTE 车间备注ALL WELD CONNECTION 所有的焊接件都要密封焊TO BE SEAL WELDED∮HL’S FOR 钻直径25.5mm的孔，现场用直径24mm螺栓紧固25.5M24 BOLTSWORK THIS SHEET WITH SHEET 01-14412 这张图纸跟01-14412图一起用表示有两个a1角钢角钢孔中心到根部的距离为66mm两个角钢装配后孔中心到孔中心的距离为140mm角钢上的孔为椭圆孔规格为直径21.5x26mm长水平放置孔在角钢的直立面CP 表示箭头所指面开单边坡口，全熔透焊接BACKGOUGE 背面扣槽清根后全熔透焊，焊后焊缝突出来TYP 所有相同或类似型状都适用此符号表示箭头所指面开单边坡口，坡口深度PP 为10mm，8mm焊缝熔深，TYP 坡口角度为45度，焊后打磨平箭头所指的背面焊8mm的角焊缝，所有相同或类似型状的位置都适用此符号450箭头所指面焊焊脚为6mm的角焊缝3 SIDES 3 个边都要焊相同的焊代表箭头所指位置周边焊代表箭头所指位置去现场焊接N代表焊缝数量N S代表坡口深度E代表有效焊缝深度R代表坡口间隙A代表角度L代表间断焊长度P代表两间断焊中心到中心的距离密封面。
英文图纸中常见电气符号标识注解
电气符号含义如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA还是GE设计的图纸，同样的一个元器件，其编号是不变的，如87就是代表差动继电器，51就是代表过流继电器。
这些编号实际上是遵循IEEE Std C37.2－1996标准，这种编号系统已用于各种接线图、手册和说明书中。
参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，62，79及82定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor主接触器是一种由元件1及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
7--rate-of-change relay变化速率继电器。
图纸标注 中英文注解
See Detail
看详细说明
Fillet
倒圆角
Surface Grinding
表面研磨
Equipartition
均匀分布
Hole be done in assember
孔装配后加工
All grinding
全部研磨
Welding
焊接
Nitriding
渗氮
White Anodize(Clear Anodizing)
发白
Hard White Anodize(Hardness Anodizing)
硬白
Blacken(Anodizing Black)
发黑
Hard Black anodizing
硬黑
Nickel Plated、Electroless Nicke)
镀镍
Passivate
钝化
Hard Chrome(HCP)
亚加力
Bakelite
电木
A.S Acryln
防静电亚加力
This released drawing was produced by computer
这个版本由电脑绘制
Do not update master manually
手工更改无效
所有尺寸以毫米（英寸）为单位
Surface roughness
表面粗糙度
Tolerances
公差
Third angle projection
第三角投影法
Drill
钻孔
Keep sharp edge
保持锐利的边角
Teflon
特氟纶（聚四氟乙烯）
Bronze
青铜
Brass
黄铜
图纸上英文基本释义

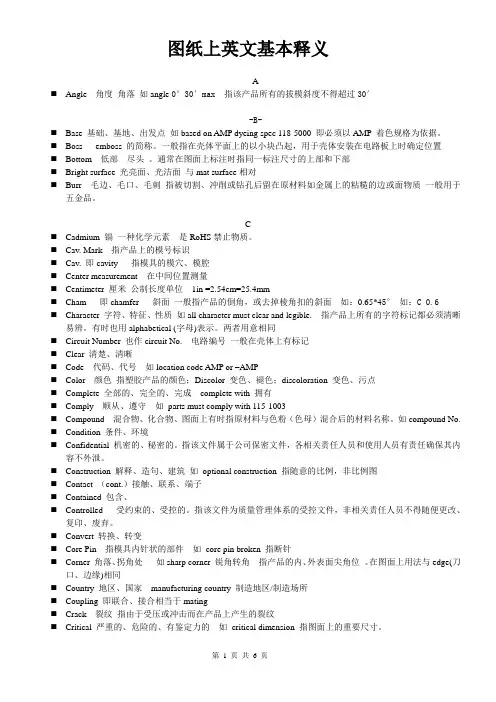

图纸上英文基本释义-A-⏹Angle 角度角落如angle 0°30′max 指该产品所有的拔模斜度不得超过30′-B-⏹Base 基础、基地、出发点如based on AMP dyeing spec 118-5000 即必须以AMP 着色规格为依据。
⏹Boss emboss 的简称。
一般指在壳体平面上的以小块凸起，用于壳体安装在电路板上时确定位置⏹Bottom 低部尽头。
通常在图面上标注时指同一标注尺寸的上部和下部⏹Bright surface 光亮面、光洁面与mat surface相对⏹Burr 毛边、毛口、毛刺指被切割、冲削或钻孔后留在原材料如金属上的粘糙的边或面物质一般用于五金品。
-C-⏹Cadmium 镉一种化学元素是RoHS禁止物质。
⏹Cav. Mark 指产品上的模号标识⏹Cav. 即cavity 指模具的模穴、模腔⏹Center measurement 在中间位置测量⏹Centimeter 厘米公制长度单位1in =2.54cm=25.4mm⏹Cham 即chamfer 斜面一般指产品的倒角，或去掉棱角扣的斜面如：0.65*45°如：C 0.6⏹Character 字符、特征、性质如all character must clear and legible. 指产品上所有的字符标记都必须清晰易辨。
有时也用alphabetical (字母)表示。
两者用意相同⏹Circuit Number 也作circuit No. 电路编号一般在壳体上有标记⏹Clear 清楚、清晰⏹Code 代码、代号如location code AMP or –AMP⏹Color 颜色指塑胶产品的颜色；Discolor 变色、褪色；discoloration 变色、污点⏹Complete 全部的、完全的、完成complete with 拥有⏹Comply 顺从、遵守如parts must comply with 115-1003⏹Compound 混合物、化合物、图面上有时指原材料与色粉（色母）混合后的材料名称。
图纸标注 中英文注解
Hard White Anodize(Hardness Anodizing)
硬白
Blacken(Anodizing Black)
发黑
Hard Black anodizing
硬黑
Nickel Plated、Electroless Nicke)
镀镍
Passivate
钝化
Hard Chrome(HCP)
硬铬
Electropolishing
电解抛光
Break all sharp edges and corners size:r=0.2max
全部锐边倒圆角（最大R0.2MM）
Thru
穿过
Do not scale drawing
非比例绘图
Unless otherwise specified
除非另有说明
All dimensions are in mm (inches)
螺钉
See Detail
看详细说明
Fillet
倒圆角
Surface Grinding
表面研磨
Equipartition
均匀分布
Hole be done in assember
孔装配后加工
All grinding
全部研磨
Welding
焊接
Nitriding
渗氮
White Anodize(Clear Anodizing)
图纸注解中英文对照表
Slot
槽，狭长开口
Detail
详细表示
Angular
角度公差
Break all burrs and sharp edges
去除利边毛刺锐角倒钝
Title
机械制图全部符号及表示含义
机械制图全部符号及表示含义：你可以安装一个中文版的AUTO CAD不就好了吗？不过你需要我还是把英文的给你好了，当作翻译自己看吧。
这个软件还是很好用的。
2D Solid 二维实体2D 实面2D Wireframe 二维线框3D Array 三维阵列3D 阵列3D Dynamic View 三维动态观察3D 动态检视3d objects 三维物体3D 物件3D Orbit 三维轨道3D 动态3D Orbit 三维动态观察3D 动态3D Studio 3D Studio 3D Studio3D Viewpoint 三维视点3D 检视点3dpoly 三维多段线3D 聚合线3dsin 3DS 输入3D 实体汇入3DSolid 三维实体3D 实体3dsout 3DS 输出3D 实体汇出abort 放弃中断abort 中断中断absolute coordinates 绝对坐标绝对座标abut 邻接相邻accelerator key 加速键快速键access 获取存取acisin ACIS 输入ACIS 汇入acisout ACIS 输出ACIS 汇出action 操作动作active 活动（的）作用中adaptive sampling 自适应采样最适取样add 添加加入Add a Printer 添加打印机新增印表机Add mode 添加模式Add Plot Style Table 添加打印样式表Add Plot Style Table 添加打印样式表Add Plotter 添加打印机Add Plotter 添加打印机Add to Favorites 添加到收藏夹加入我的最爱ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面)adjacent 相邻相邻Adjust 调整调整Adjust Area fill 调整区域填充调整区域填满AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块Advanced Setup Wizard 高级设置向导进阶安装精灵Aerial View 鸟瞰视图鸟瞰视景affine calibration 仿射校准关系校正alert 警告警示alias 别名别名aliasing 走样锯齿化align 对齐对齐aligned dimension 对齐标注对齐式标注alignment 对齐(方式) 对齐allocate 分配配置Altitude 标高高度ambient color 环境色环境颜色ambient light 环境光环境光源angular dimension 角度标注角度标注angular unit 角度单位角度单位annotation 注释注解anonymous block 无名块匿名图块anti-aliasing 反走样消除锯齿aperture 靶框锁点框apparent intersections 外观交点外观交点append 附加附加Application key 授权申请号应用程式码appload 加载应用程序载入应用程式Apply 应用/申请套用approximation points 近似点近似点arc 圆弧弧Architectual Ticks 建筑标记建筑斜线area 区域,面积区域,面积Argument 参数引数Arrange icons 排列图标排列图示array 阵列阵列arrowhead 箭头箭头ASCII ASCII （美国标准信息交换码）ASCII aseadmin ASE 管理ASE 管理aseexport ASE 输出ASE 汇出aselinks ASE 链接ASE 连结aserows ASE 行ASE 列aseselect ASE 选择ASE 选取asesqled SQL 编辑ASE SQL 编辑器Aspect 纵横向间距纵横向间距aspect ratio 宽高比纵横比assign 指定指定Assist 助理辅助associative dimension 关联标注关联式标注associative hatches 关联填充关联式剖面线attach v.附着贴附attdef 属性定义属性定义attdisp 属性显示属性显示attedit 属性编辑属性编辑attenuation 衰减衰减attenuation of light 灯光衰减光源衰减attext 属性提取属性萃取attredef 属性重定义属性重新定义attribute definition 属性定义属性定义Attribute Display 属性显示属性显示attribute extraction file 属性提取文件属性萃取档attribute extraction template file 属性提取样板文件属性萃取样板档attribute prompt 属性提示属性提示attribute tag 属性标签属性标签attribute value 属性值属性值audit 核查检核authorization code 授权码授权码AutoCAD library search path AutoCAD 库搜索路径AutoCAD 资源库搜寻路径autocommit 自动提交自动确定AutoTrack 自动追踪自动追踪axis tripod 三轴架三向轴azimuth 方位角方位Back Clipping On 后向剪裁打开back view 后视图后视景background color 背景色背景颜色backup 备份备份Backward 反向左右反向bad 不正确的不正确base 基点基准,底端,底部base dimension 基准标注基线式标注base grips 基夹点基准掣点base point 基点基准点baseline 基线基准线基线式baseline dimension 基线标注基线式标注Basic color 基本色基本颜色batch plotting 批处理打印批次出图beam angles of spotlights 聚光灯光束角度点光源光线角度Beep on Error 出错报警错误时发出哔声bevel 倒角斜切bevel 倒角斜切beveling objects 斜角对象斜切物件Bezier curve Bezier 曲线Bezier 曲线Big Font 大字体大字体bind 绑定并入bitmap 位图点阵图blend 合成混成blipmode 点标记模式点记模式block 块图块block definition 块定义图块定义block reference 块参照图块参考block table 块表图块表格bmpout BMP 输出BMP 汇出body 体主体Boolean operation 布尔运算布林运算borders 边框图框bottom view 仰视图下视景boundary 边界边界boundary sets 边界集边界集bounding 边（框）边界框break (v.) 打断切断Bring Above Object 置于对象之上置于物件上方Bring to Top 顶置置于最上方brower 浏览器浏览器built-in 内置的内建bulge 凸度凸度bump map 凹凸贴图凸纹贴图button menu 按钮菜单按钮功能表BYBLOCK 随块BYBLOCKBYLAYER 随层BYLAYERbyte 字节位元组cabling 电缆布线配线cal 计算器校正calibrate 校准校正call 调用呼叫callback 回调(for LISP) 回覆callback 回叫回覆camera 相机照相机camera angle 相机角度相机角度Cancel 取消取消cap 封口封口cascade 层叠（的）重叠排列case （大小）写大小写cast 投射投射catalog 目录目录cell 单元储存格Center 圆心中心center mark 圆心标记中心点标记centerline 中心线中心线centroid 形心,质心矩心chamfer 倒角倒角change 修改变更character 字符字元Check 检查检查Check Box 复选框勾选框Check Spelling 拼写检查拼字检查child dimension style 下级标注样式子标注型式chord 弦翼弦chprop 修改特性变更性质circle 圆圆circular external reference 循环外部参照循环外部参考Circumference 圆周圆周class 类等级, 类别clause 子句子句Clean 清除清理Clean 清除清理clear 清除清除client 客户机用户端clip 剪裁截取Clipboard 剪贴板剪贴簿clipping boundaries 剪裁边界截取边界clipping planes 剪裁平面截取平面Close 闭合关闭(用于档案),闭合(用于边界,线,面域) cluster 组丛集code pages 代码页字码页color 颜色著色color depth 颜色深度颜色深度color map 色表颜色对映Color Wheel 颜色轮盘色轮color-dependent 颜色相关Color-Dependent Plot Style Table 颜色相关打印样式表dangle 不固定的悬挂Dark Color 暗色暗色dash 虚线虚线data integrity 数据完整性资料完整性database 数据库资料库datum 基准基准面datum axis 基准轴基准轴datum dimension 基准标注基准标注datum identifier 基准标识基准识别字datum reference frames 基准参考框架基准参考框datum reference letters 基准参考字母基准参考文字dbConnect 数据库连接资料库连结dbConnect Manager 数据库连接管理器dblist 数据库列表资料库列示DBMS drivers DBMS 驱动资料库管理系统(DBMS) ddattdef 属性定义对话框动态属性定义ddatte 属性编辑对话框动态属性编辑ddattext 属性提取对话框动态属性萃取ddcolor 颜色对话框动态颜色设定ddedit 文字编辑对话框编辑文字与属性定义ddgrips 夹点对话框动态掣点设定ddim 标注设置对话框标注设定ddinsert 插入对话框图块插入ddmodify 图元编辑对话框动态修改ddptype 点类型对话框点型式ddrename 重命名对话框动态更名ddrmodes 绘图模式对话框绘图设定ddselect 对象选择对话框动态选取设定dducs UCS 对话框动态UCS 设定dducsp UCS 方向对话框动态UCS 预设ddunits 单位对话框动态单位设定ddview 视图对话框动态视景ddvpoint 视点对话框动态检视点deactivate 释放停用dealer 经销商经销商decal effect 修剪效果除去杂质效果decimal dimensions 十进制标注十进位标注decurve 非曲线化直线化default 缺省预设值,预设default drawing 缺省图形预设图面default drawing 缺省图形预设图面definition point 定义点定义点Degenerate 退化退化delay 延迟延迟delete 删除删除DELta 增量差值demand loading 按需加载应要求载入dependent symbols 依赖符号deployment 展开布署Depth Map 深度贴图深度贴图derive 导出导出description 说明描述Design Center 设计中心设计中心detach 拆离分离Detection 检测侦测deviation 极限偏差偏差deviation tolerances 极限公差偏差公差device 设备设备device 设备设备Device and Default Selection 设备和默认General 基本一般generate 生成产生geometric characteristic symbols 几何特性几何特性符号Geometric Tolerance 形位公差几何公差geometry 几何图形几何图形global 全局（的）整体Gouraud renderings Gouraud Gouraud 着色Gouraud 彩现Gradient 百分度渐层Grads 百分度分度graphic area 图形区图形区graphics cursor 图形光标图形游标graphics screen 图形屏图形萤幕graphics window 图形窗口图形视窗graphscr 图形屏图形萤幕gray 灰度灰阶grid 网格格点grid 网格,栅格格点grid mode 栅格模式格点模式grip 夹点掣点group 编组群组group code 组码群组码Haltftoning 半色调半色调handle 句柄处理码(用于性质对话方块) handshaking 握手信号交握Hardcopy 硬拷贝硬体复制,硬本hardware linetype 硬件线型硬体线型hardware lock 保密锁硬体锁hardware requirement 硬件需求硬体需求hatch 图案填充剖面线hatch areas 填充区域剖面区域hatch boundaries 填充边界剖面边界hatch pattern 填充图案剖面线样式hatch styles 填充样式剖面样式hatchedit 填充编辑剖面线编辑Heads-up Design 轻松设计抬头设计Height 高度高度help 帮助说明Hidden Line 隐藏线隐藏线hidden-line image 消隐图像隐藏线影像hide 隐藏(adj.) 隐藏hide 消隐(v.) 隐藏hideplot 消隐出图隐藏出图highlight 突出显示亮显highlight 亮光(for the color of 3D object) 亮显HIGHLIGHT 亮显亮显home page 主页首页home position 起始位置归位点hook line 钩线钩线hotspot 聚光角聚光点Hyperlink 超级链接超连结Icon 图标图示Identifier 标识符识别字IGES (International Graphics Exchange Specification) 初始图形交换标准基本图形交换规格Ignore 忽略忽略image 图像影像implement 实现实施import 输入汇入Imprint 压印盖印Imprint 压印盖印included angle 包含角夹角infinite lines 无限长线无限长直线information 信息资讯Inherit Properties 继承特性继承性质initial environment 初始环境初始环境Initialize 初始化起始设定in-place 在位现地inquiry 查询查询inscribed polygons 内接正多边形内接多边形insert 插入插入Insertion 插入点插入点insertobj 插入对象插入物件instance 引用实例Instruction 指示指示integer 整数整数IntelliMouse 智能鼠标智慧型滑鼠IntelliMouse 智能鼠标智慧型滑鼠Intensity 强度强度interactive 交互的互动式Interchange 互换交替interface 介面介面interfere 干涉干涉Interference 干涉干涉Interference 干涉干涉interlace 隔行交错internal 内部的内部Internet Utilities Internet应用程序网际网路公用程式interpolation points 插值点内插点intersect 交集交集interval 间距/间隔间隔时间Invalid 无效（的）无效inverse linear attenuation of light 线性衰减光线的线性反比衰减inverse square attenuation of light 平方衰减光线的平方反比衰减Invisible 不可见不可见invoke 调用呼叫island 孤岛孤立物件Island detection 孤岛检测侦测孤立物件ISO (International Standards Organization) ISO(国际标准化组织) ISOIsolation levels 隔离级别隔离层次isoline 素线等角线isometric 等轴测等角isometric snap style 等轴测捕捉样式等角锁点型式isometric view 等轴测视图等角视景isoplane 等轴测平面等角平面ISOPLANE 等轴测平面等角平面Italic 斜体斜体iterator 枚举器重述子join 合并结合joint 连接接合线Justification 对正对正方式justify 对正对正key 主键主键key n.名称主键knot vector 节点矢量要点向量label 标签标签landscape 横向横式Landscape 配景，风景,if used for "landscape object" etc. 横式Landscape Edit 编辑配景Landscape Library 配景库景物图库lateral tolerance symbol 尺寸公差符号侧向公差符号layer index 图层索引图层索引Layout 布局配置Layout from Template 来自样板的布局Layout from Template 来自样板的布局Layout Wizard 布局向导leader 引线引线Leading 前导前导Learning Assistance 学习助手学习助理Left View 左视图左视景legacy 传统旧式length 长度长度lengthen 拉长调整长度Lens Length 镜头长度镜头长度License Agreement 许可协议授权合约license key 许可证号授权码License Manager 许可管理器授权管理员License Server 许可服务器授权伺服器licenses 授权授权light 光源光源light color 浅色(for RAMT-wood ) 亮色Light Color 暖色亮色lighting 照明效果照明Lightness 亮度亮度limits 图形界限范围,图面范围合同协议模板line 行线line 直线线line font 线型线字体line object 线性对象线物件line segment 线段线段line width 线宽线宽Linear Dimension 线性标注线性标注linetype 线型线型Lineweight 线宽线宽link 链接连结list 表串列list 列表串列list box 列表框列示框List Files 文件列表load 加载载入locale 局部本地location 网址(for Internet) 位置location 位置(for file and directory) 位置locked 锁定锁护locked layer 锁定图层锁护图层logfileoff 关闭日志文件关闭记录档logfileon 打开日志文件开启记录档logical 逻辑逻辑的long file name 长文件名长档名loop 环回路ltscale 线型比例线型比例LTSCALE 线型比例线型比例Ltype 线型线型lump 块小块magnet 磁吸磁铁magnification （缩放）比例倍率magnifying glass 放大镜放大境main window 主窗口主视窗major axis 长轴长轴Make 新建制作Make 建立制作malformed 有缺陷畸形的Manipulate 操作管理Manipulate 操作管理Manufacture 制造商制造商mapper 贴图贴图mapping 贴图贴图,对映marble 大理石大理石mark 标记标记massprop 质量特性质量性质match 匹配相符material condition 包容条件材质条件material condition symbols 包容条件符号材质条件符号Materials 材质对话框材质Materials Library 材质库材质库matlib 材质库材质库measure 测量测量measure 等距等分（菜单内容）测量Measurement 测量单位测量结果MEASUREMENT 在图形中设置测量值测量结果member 成员成员memory 内存记忆体menu 菜单功能表menu bar 菜单栏功能表列menuload 加载菜单自订功能表Merge 合并合并message 信息讯息metafile 图元文件中继档Method 方法方法(用于物件导向程式观念)Middle 中央点中央Middle Center 正中点正中Midpoint 中点中点minsert 多重插入插入图块阵列mirror 镜像镜射mirror line 镜像射线镜射线mirror3d 三维镜像3 D 镜射Miscellaneous File Names 其他文件名其它档名Miter 斜接斜接mledit 多线编辑复线编辑mline 多线复线mlstyle 多线样式复线型式mode 模式模式model 型号模型model 型号模型model (v)建模，(n)模型模型model space 模型空间模型空间Modification 修改修改monitor resolution 显示器分辨率萤幕解析度monochrome 单色（的）单色mouse 鼠标滑鼠move 移动移动mslide 制作幻灯制作幻灯片mspace 模型空间模型空间mtext 多行文字多行文字Multiline 多线比例复线multiline scale 多线比例复线比例Multiline Style 多线样式复线型式mview 生成视口多重视埠mvsetup 设置图纸规格多重视埠设定named object 命名对象具名物件named plot style table 命名的打印样式表具名的出图型式表Named UCS 命名UCS 具名UCSnamed view 命名视图具名的视景NE Isometric 东北等轴测东北等角NE Isometric 东北等轴测东北等角Nearest 最近点最近点nested 嵌套巢状式nested blocks 嵌套块巢状式图块new 新建开新档案new 新的开新档案New Layout 新建布局New Layout 新建布局NURB surfaces NURBS（非一致有理B 样条曲线）NURBS 曲面NW Isometric 西北等轴测西北等角NW Isometric 西北等轴测西北等角object 对象物件Object Properties 对象特性物件性质Object Properties Manager 对象特性管理器物件性质管理员Object Snap 对象捕捉物件锁点object snap override 对象捕捉覆盖物件锁点取代Object Snap Setting 对象捕捉设置objects 对象物件Oblique 斜尺寸界线倾斜obsolete 废弃旧式ODBC database ODBC数据库ODBC 资料库offset 偏移偏移OLE OLE（对象链接和嵌入）物件连接与嵌入(OLE)olelinks OLE链接OLE 连结online help 联机帮助线上说明online manuals 联机手册线上手册oops 恢复取消删除opacity map 不透明贴图不透明贴图open 打开开启(大部分用于档案)open 打开(的) 开启(大部分用于档案)OPM(Object Property Manager) 对象特性管理器Optimization 优化最佳化option 选项选项Orbit 轨道动态, 动态检视Ordinate 坐标标注座标式orientation 方向方位origin 原点（对于坐标系）原点origin 原始位置(used for external Datebase) 原点origin 起点（对于尺寸界线和标注）原点ortho 正交正交Ortho mode 正交模式正交模式orthogonal 正交正交的orthographic 正交正投影osnap 对象捕捉物件锁点outside 外部的外侧(用于文字位置)overall dimension scale 全局比例整体标注比例overflow 溢出高溢(相对于underflow),溢位overlay 覆盖覆叠overline 上划线顶线override 忽略- For common sentences 取代override 替代- For dimension 取代overwrite 覆盖取代Palette 控制板选盘Palette 调色板选盘pan 平移平移pane 窗格窗格paper space 图纸空间图纸空间parameter 参数参数parent dimension style 上级标注样式父系标注型式parse 分析分析Partial 部分局部Partial Load 部分加载局部载入Partial Load 部分加载局部载入password 口令密码Paste Special 选择性粘贴选择性贴上pasteclip 粘贴贴上截取pastespec 选择性粘贴选择性贴上path 路径路径pattern 方式for "file search pattern" 样式pattern 图案for hatch pattern, line pattern, etc. 样式pedit 多段线编辑聚合线编辑pen plotters 笔式绘图仪笔式绘图机pen speed 笔速笔速pen width 笔宽笔宽Perfomance 性能效能perimeter 周长周长personalization 个人化个人化pface 复合面聚合面Phong shading Phong 着色描影Photo Raytrace renderer 照片级光线跟踪渲染光线追踪相片彩现Photo Real renderer 照片级真实感渲染真实相片彩现photo realistic rendering 照片级真实感渲染相片质感彩现pick button 拾取键点选钮pickbox 拾取框点选框PICKFIRST 选择优先先点选picture 图片图片pixel 像素像素placeholder 占位符定位器plan 平面图平面plan view 平面视图平面视景planar projection 平面投影平面投影pline 多段线聚合线plot 打印出图Plot Configuration 打印配置出图规划plot files 打印文件出图档plot rotation 打印旋转出图旋转plot spooling 打印假脱机出图伫列Plot Style Manager 打印样式管理器plot style table 打印样式表出图型式表plotter 绘图仪绘图机plotter linetype 绘图仪线型绘图机线型Plotter Manager 打印机管理器Point Filters 点过滤点过滤器point marker 点标记点标记Point Sample 点采样取样点Point Style 点样式点型式pointer 指针指标pointing device 定点设备指向设备polar array 环形阵列环形阵列polar coordinate 极坐标极座标polar tracking 极轴追踪极座标追踪polar tracking 极轴追踪极座标追踪polyface meshes 多面网格聚合面网面polygon 正多边形多边形polygon 多边形多边形polygon meshes 多边形网格多边形网面polygon window 多边形窗口多边形视窗polygonal clipping boundaries 多边形剪切边界多边形截取边界polyline 多段线聚合线polyline clipping boundaries 多段线裁剪边界聚合线截取边界polyline segments 多段线线段聚合线线段polymesh 多边形网格聚合网面popup 弹出弹出Popup List 弹出列表弹出列示port 端口埠Portrait 肖像直式Portrait 纵向，if used for paper layout 直式positional tolerances 位置公差位置公差precision 精度精确度predefine 预定义事先定义的preferences 系统配置环境设定Preferences dialog box 系统配置对话框「环境设定」对话方块preview 打印预览预览primitive 原型基本原件Priority 优先级优先权priviledge 特权专用权Procedural material 过程化材质程序材质process 处理程序Profile 配置/剖面(图) 轮廓program (v.) 编程程式Projected tolerance zone 投影公差带投影公差区Projected tolerances 投影公差投影公差prompt 提示提示Properties 特性内容Property painter 特性刷性质复制器Protocal 协议通讯协定prototype 原型原型proxy 代理代理proxy fonts 代理字体代理字型pull down menu 下拉菜单下拉功能表purge 清理清除pyramid 棱锥面三角锥体QDIM 快速标注快速标注qsave 快存快速存档qtext 快速文字快速文字Quadratic 二次二次quality 质量品质Quick Tour 快速指南快速导览radian 弧度弪度Radio Button 单选钮圆钮radius 半径?. ..。
图面符号英文注解
图面符号英文注解
序号符号意义序号符号意义
41 HEAT TREATMENT热处理91 RP‘T 圆弧的顶点
42 HEIGHT 高度92 RUNNER 交道，流道
43 INSERT 入块93 BLANKING ANG落料斜度
44 INT 交点94 0．8S（LP）抛光，一般要求尺寸做成上限公差
45 KEY 键95 SPECIRCATION 详细说明
46 LARUE 大端96 SCALE 比例
47 LATHE 车床97 SFCTICN A-A 剖视A-A
48 L BOT FROM 背部深度98 SHARP 锋利的
49 LEET 左件99 SHEET 表单，图纸面次
100 SINK 直型孔（90‘倒角沉头孔）
50 LOGO0.03（DEEP）标称徽记深
0.03
51 L，P 大拉杆101 SMALL 小端
52 M4 螺纹孔的规格102 SP（S.P）视图中心点与放大图中心点一至（支撑柱）
53 MAKE EDM4PCS 制造103 SR 球形
54 MARK 记号、标记104 START POINF 起始点
55 MAT’L 材料、材质105 STB 小拉杆
56 MAK 最大值106 STP 止动销
57 MILLIMG 洗床107 STRAIGHT HOLE 直孔
58 MIN 最小值108 STRIPPET PLATE 托料板
59 MIRROR 镜射109 SURFACE 表面
60 NAME 名称110 SYM 中心对称。
