工程主体验收实测实量方案
工程主体验收实测实量方案一、项目背景工程主体验收是指在建筑、道桥、市政以及其他各类工程的建设完成后进行的实地测量、检验以及验收过程。
工程主体验收实测实量方案是为了确保工程建设的质量，保障建设单位及相关利益方的利益，确保项目实施后能够达到预期设计要求，以及合规合法的要求而进行的重要程序。
本实测实量方案将针对工程主体验收中的实地测量和实际验收进行详细的说明和指导。
二、实测实量目的1. 为了验证工程施工的实际情况，确保工程质量符合相关标准和要求。
2. 为了确保交付使用的工程符合设计要求，符合相关规定，达到验收标准。
3. 准确反映工程建设的实际情况，为工程验收提供可靠的数据支持。
三、实测实量内容本实测实量方案的内容包括但不限于以下方面：1. 基础工程验收实地测量及试验；2. 结构工程验收实地测量及试验；3. 建筑工程验收实地测量及试验；4. 金属结构验收实地测量及试验；5. 土石方工程验收实地测量及试验；6. 道路工程验收实地测量及试验；7. 桥梁工程验收实地测量及试验；8. 水利水电工程验收实地测量及试验；9. 环保工程验收实地测量及试验；10. 其他相关工程验收实地测量及试验。
四、实测实量方法1. 实地测量：通过采用相应的测量仪器、设备就不同工程项目的关键参数进行实地测量，包括但不限于土壤取样分析、混凝土抗压实验、钢筋拉伸试验等。
2. 物理试验：通过对各种建筑材料进行物理试验，如材料的抗压性能、抗拉性能、抗渗性能等。
3. 结构抗震性能试验：对于涉及到抗震性能的工程，需要进行结构抗震性能试验，以验证其抗震性能符合要求。
4. 功能性能测试：对于需要进行功能性能测试的工程，需采用相应的设备和仪器，验证其功能性能符合设计要求。
5. 安全性能测试：对于关系到建筑物安全性的部分，如防火性能、安全通道等，需要进行安全性能测试。
五、实测实量流程1. 预备阶段：确定验收项目范围、验收标准和验收依据，编制实测实量方案，准备相关设备和仪器。
主体验收阶段实测实量
（1）以钢卷尺测量 同一面墙/柱水平控 制线，精确至毫米。
（2）同一墙/柱面作 为1个实测区，每个 实测区分别测量墙/ 柱中间及两端位置水 平控制线至墙/柱面 的垂直距离3次，作 为判断该实测指标合 格率的3个计算点。
主体结构验收现场检测记录
楼号
楼层
序 检测项目
号
位置
实测值 （mm）
设计值 （mm）
1
轴线位置
2
（框架柱/剪力墙）
（8）
3
4
附表Z-1
位置
实测值 （mm）
设计 值 偏差 （m 结果 m）
位置
实测值 （mm）
设计 值 偏差 （m 结果 m）
主体结构验收观感质量现场检查记录表
楼号 外观质量缺陷
露筋
严重缺陷
程度说明
一般缺陷
纵向受力钢筋有露筋
其他钢筋有少量露筋
蜂窝 孔洞 夹渣 疏松 裂缝
（1）剪力墙/暗柱：任选墙两面中的一面作为1个实测区。
示例：剪力墙表面平整度时，任选混凝土柱四面中的 两面，分别按45度角斜放靠尺测量两次表面平整 度，并各取一个最大值。这2个实测值分别作为 判断该实测指标合格率的2个计算点。
②当柱截面小于1米时，任选混凝土柱四面中的 一面，按45度角斜放靠尺测量两次表面平整度， 这2个实测值分别作为判断该指标合格率的2个计 算点。
①当所选墙长度小于3米时， 同一面墙4个角（顶部及根 部）中取左上及右下2个角。 按45度角斜放靠尺，累计测 2次表面平整度，这2个实测 值分别作为判断该指标合格 率的2个计算点。 ②当所选墙长度大于3米时， 除按45度角斜放靠尺测量两 次表面平整度外，还需在墙 长度中间距地面约20cm位置 水平放靠尺测量1次表面平 整度，这3个实测值分别作 为判断该指标合格率的3个 计算点。 ③跨洞口部位必测。实测时 按45度角跨门洞测量一尺， 该实测值作为新增实测指标 合格率的1个计算点。
主体结构施工质量实测实量操作指南
主体结构实测实量操作指南1．混凝土结构工程1.1 基本原则同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。
1.2 截面尺寸偏差（砼结构）1.2.1 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
评判标准：[－5，8]mm。
1.2.2 测量工具：5米钢卷尺。
1.2.3 测量方法和数据记录:（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。
（2）同一墙/柱面作为1个实测区，累计实测实量15个实测区、30个测点。
每个实测区从地面向上300mm 和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。
1.2.4 示例：1.3 表面平整度（砼结构）1.3.1指标说明：反映层高范围内剪力墙表面平整程度。
评判标准：[0，8]mm。
1.3.2测量工具：2米靠尺、楔形塞尺。
1.3.3测量方法和数据记录：（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。
累计实测实量15个实测区、60个测点进行计算。
（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。
按45度角斜放靠尺，累计测2次表面平整度。
跨洞口部位必测。
这2个实测值分别作为判断该指标合格率的2个计算点。
（3）当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间位置水平放靠尺测量1次表面平整度，这3个实测值分别作为判断该指标合格率的3个计算点。
（4）跨洞口部位必测。
实测时在洞口45度斜交叉测1尺，该实测值作为新增实测指标合格率的1个计算点。
（5）砼柱：可以不测表面平整度。
1.3.4示例：1.4 垂直度（砼结构）平整度测量示意1.4.1指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。
评判标准：[0，8]mm。
1.4.2测量工具：2米靠尺。
1.4.3测量方法和数据记录：（1） 剪力墙：任取长边墙的一面作为1个实测区。
主体结构实测实量合格率

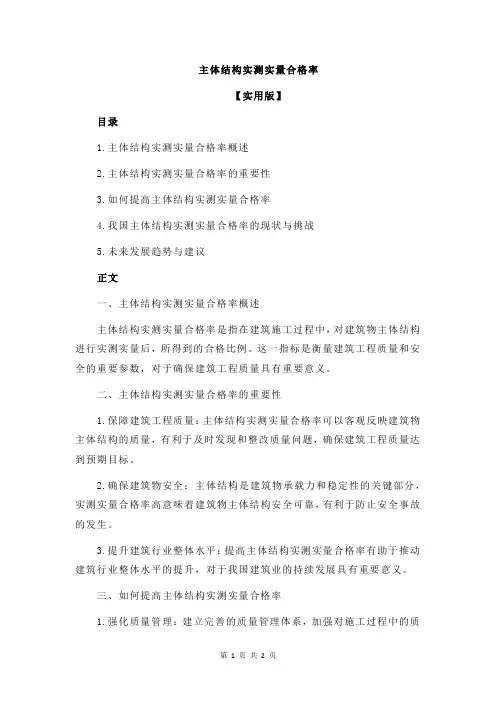

主体结构实测实量合格率【实用版】目录1.主体结构实测实量合格率概述2.主体结构实测实量合格率的重要性3.如何提高主体结构实测实量合格率4.我国主体结构实测实量合格率的现状与挑战5.未来发展趋势与建议正文一、主体结构实测实量合格率概述主体结构实测实量合格率是指在建筑施工过程中，对建筑物主体结构进行实测实量后，所得到的合格比例。
