土石方工程施工技术措施 (2)
土石方(土方开挖)工程施工技术方案
土石方工程施工技术方案一、工程概况本工程为某地区土石方工程，主要包括土方开挖、石方开挖、土石方填筑、压实等作业。
工程区域地形复杂，地质条件较差，土石方量大，施工难度较大。
为确保工程顺利进行，结合工程实际情况，制定本土石方工程施工技术方案。
二、施工工艺及流程1.土方开挖（1）采用机械开挖，自上而下分层进行，每层开挖厚度不超过2m。
（2）开挖过程中，及时清除松散土层、淤泥、石块等杂物，确保开挖面平整。
（3）开挖至设计高程后，进行验收，合格后进入下一道工序。
2.石方开挖（1）采用爆破作业，根据地质条件选择合适的爆破方案。
（2）爆破前，对炮眼进行验收，确保炮眼质量符合要求。
（3）爆破后，清除石渣，检查爆破效果，如有需要，进行二次爆破。
（4）石方开挖至设计高程后，进行验收，合格后进入下一道工序。
3.土石方填筑（1）根据设计要求，选择合适的填筑材料。
（2）填筑前，对填筑面进行处理，清除杂物，确保填筑面平整。
（3）采用分层填筑、分层压实的方法，每层填筑厚度不超过0.3m。
（4）填筑过程中，确保填筑材料均匀分布，避免出现压实死角。
4.压实作业（1）采用压路机进行压实，根据填筑材料和压实要求，选择合适的压实遍数。
（2）压实过程中，遵循“先轻后重、先慢后快、先外侧后内侧”的原则。
（3）压实作业完成后，进行压实度检测，合格后进入下一道工序。
三、施工组织及管理1.成立土石方工程施工小组，明确各成员职责。
2.制定详细的施工计划，确保工程进度顺利进行。
3.加强施工现场安全管理，严格执行安全操作规程，确保施工安全。
4.定期对施工人员进行技术培训，提高施工技能。
5.做好施工材料、设备的检查和维护，确保施工质量。
四、质量控制及验收1.严格按照设计要求和施工规范进行施工，确保工程质量。
2.施工过程中，加强质量检查，对发现问题及时整改。
3.工程完成后，组织验收，确保工程质量符合设计要求。
4.建立健全工程档案，保存施工过程中的相关资料。
土石方开挖工程安全施工措施
土石方开挖工程安全施工措施1．开挖作业开工前，应将设计边线外至少3m范围内的浮石、杂物清除干净。
2．一般情况采取自上而下的开挖程序，凡未经安全技术论证和总工程师批准，禁止采用自下而上的开挖或先挖坡脚的开挖方法。
3．对开挖深度较大的坡面每下降5m应进行一次清坡，避免在形成高边坡后再进行处理。
4．进行撬挖工作时，应遵守下列规定：
严禁站在石块滑落的方向撬挖或上下层同时撬挖；在撬挖工作的下方严禁通行，并应有专人监护；撬挖工作应清除悬浮层并撬成一个确无危险的坡度后，方可收工；撬挖人员应保持适当距离，在陡坡、悬崖上应系好安全绳，配戴安全带，禁止多人共同用一根安全绳，一般应在白天进行。
5．施工现场的各种机械，必须指定专人统一指挥，以确保机械化联合作业的安全生产。
第2讲 土石方工程施工(2)
场 地
于排水的要求，场地表面需有一定的泄水坡度。
平 因此，还得根据场地泄水坡度的要求(单面泄水
整 或双面泄水)，计算出场地内各方格角点实际施
土 工所用的设计标高。
方 量 ① 单向泄水: Hn = H0 ± Li
计 ② 双向泄水：Hn = H0 ± Lx ix ± Lyi y
算
Lx、Ly——该点位于x-x、填方的影响
土
由于场地内大型基坑挖出的土方、修筑路堤
方 量
填高的土方，以及从经济观点出发，将部分挖
计 方就近弃于场外或将部分填方就近取土于场外
算 等，均会引起挖填土方量的变化。必要时亦需
调整设计标高。
(3) 泄水坡度的影响
当按调整后的同一设计标高进行场地平整时，
三、 则整个地表面均处于同一水平面；但实际上由
地 平 整
1. 识读方格网图 2. 确定场地设计标高
土 3. 计算场地各个角点的施工高度
方 4. 计算“零点”位置，确定零线
量 5. 计算方格土方工程量
计 算
6. 边坡土方量计算 7. 计算土方总量
识读方格网图
（1）在地形图上将施工区域划分成边长为10～
三、 场
50m的若干个方格网。
地 （2）确定各小方格角点的高程，方法：用水准
土 方
（2）充分利用地形，分区或分台阶布置，分别
量 确定不同的设计标高；
计 （3）使挖填平衡，土方量最少； 算
（4）要有一定泄水坡度(≥2‰),满足排水要求；
（5）要考虑最高洪水位的影响。
1.按填挖方平衡初步确定设计标高H0
三、 场 地 平 整 土 方 量 计 算
图3.1 场地设计标高计算简图
a）地形图上划分方格； b）设计标高示意图

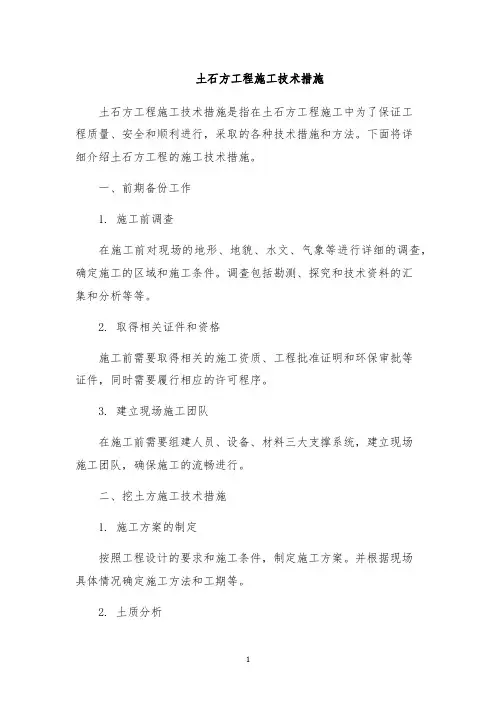

土石方工程施工技术措施
土石方工程施工技术措施土石方工程施工技术措施是指在土石方工程施工中为了保证工程质量、安全和顺利进行，采取的各种技术措施和方法。
下面将详细介绍土石方工程的施工技术措施。
一、前期备份工作1. 施工前调查在施工前对现场的地形、地貌、水文、气象等进行详细的调查，确定施工的区域和施工条件。
调查包括勘测、探究和技术资料的汇集和分析等等。
2. 取得相关证件和资格施工前需要取得相关的施工资质、工程批准证明和环保审批等证件，同时需要履行相应的许可程序。
3. 建立现场施工团队在施工前需要组建人员、设备、材料三大支撑系统，建立现场施工团队，确保施工的流畅进行。
二、挖土方施工技术措施1. 施工方案的制定按照工程设计的要求和施工条件，制定施工方案。
并根据现场具体情况确定施工方法和工期等。
2. 土质分析挖土方的施工对象是各种土层和岩石，需要对挖掘区域的土质进行分析，并根据挖掘深度和土质来选用不同的清理方式和装载机械。
3. 挖土方的施工方法挖土方的施工方法包括爆破法、手工开挖法和机械挖掘法等。
不同的方法适用于不同的地质条件、土质特征和工程要求。
4. 挖土方的施工要求挖土方的施工要求包括挖掘的深度、挖掘的坡度、挖掘的距离、挖掘的速度、操作的规范等等。
这些要求需要根据工程设计要求和地质条件来制定。
三、填土方施工技术措施1. 填土方的施工方法填土方的施工方法包括人工填筑、机械压实、碾压压实和振动压实等。
不同的方法适用于不同的地质条件、土质特征和工程要求。
2. 填土方的压实度要求填土方的压实度是指土体在施工后所达到的密实程度，是衡量工程质量的重要指标。
压实度的要求需要根据工程设计要求和地质条件来制定。
3. 填土方的施工要求填土方的施工要求包括填土均匀、层层压实、坑边掏角、排水设施、造坡和绿化等。
这些要求需要根据工程设计要求和地质条件来制定。
四、爆破工程施工技术措施1. 爆破前的准备工作爆破工程需要进行安全检查、设置防护措施、采购安全用品等准备工作。
土石方工程主要施工方案与技术措施
土石方工程主要施工方案与技术措施1、施工测量根据本工程施工要求，为便于施工放样，拟建立施工控制网。
1.1施工地区地形复杂，须建立一条附合导线作为施工控制网。
施工控制网的主要任务是放样场区的主轴线及附属设施，起到控制主轴线方向的目的。
1.2 施工控制网分两级布设：第一控制网即施工控制桩主要控制机场主轴线，施工控制桩测量按国家《工程测量规范》（GB50026-2007）中二级导线测量。
1.3 高程控制网也分两级布设：第一级高程控制桩按国家《工程施工规范》（GB50026-2007）中二等水准测量。
第二级加密控制桩定位测量按国家《高程测量规范》（GB50026-2007）中三等水准要求施测。
1.4由于施工现场地形较复杂，平面控制点联测在高程网中虽能同时兼作高程控制点使用，但还需建立高程控制网。
附合导线平面坐标的平差计算，包括角度闭合差计算和坐标增量闭合差的计算。
1.5施工控制网和控制桩采用临时性和永久性的砼标石相结合，应做牢固醒目的防护设施，以免在施工中遭到破坏，并在施工中经常检查校正，以满足施工需要。
1.6施工控制网建立以后，遵循由总体到局部的原则。
定线放样是整个施工过程中的重要组成部分，而施工控制网是定线放样的依据，直接关系到工程的质量，因此施工控制网的建立是一项相当重要的工作，在精度和速度方面必须满足施工的需要，为工程的顺利进行服务。
2、土石方施工方案与技术措施2.1施工方案石方开挖采用机械自上而下分层开挖。
对高边坡地段，按照“分级开挖”的原则进行施工。
对低边坡、填方区填筑采用试验区先行或按业主要求工艺施工，按横断面全宽纵向水平分段分层填筑碾压；按“三阶段，四区段，八流程”的工艺组织施工，实行区段流水作业。
采用挖掘机和装载机装料、推土机配合松土、自卸汽车运料、推土机粗平、平地机精平、振动压路机或冲击压路机压实、核子密度仪、K30荷载板、灌砂法检测。
边坡防护、排水工程及附属工程与土石方施工密切配合，紧跟土石方施工之后适时施工，同时做好截水沟及排水沟，保持排水畅通，防止冲刷边坡。
土石方工程安全技术措施
土石方工程安全技术措施一、人工开挖基坑、基槽的安全要求：1、人工开挖时，作业人员必须按施工员的要求进行放坡或支撑防护。
作业人员的横向间距不得小于2m，纵向间距不得小于3m，严禁掏洞和从下向上拓宽沟槽，以免发生塌方事故。
2、施工中要防止地面水流入坑、沟内，以免边坡塌方。
3、在深坑开挖时，要保持坑内通风良好，遇有可疑情况，应该立即停止作业，并且报告上级处理。
4、开挖的沟槽边1m内禁止堆土、堆料、停置机具。
1—3m间堆土高度不得超过1.5m，3—5m间堆土高度不得超过2.5m。
5、开挖深度超过2m时，必须在边沿处设立两道护身栏杆。
危险处，夜间应设红色标志灯。
6、开挖过程当中，作业人员要随时注意土壁变化的情况，如果发现有裂纹或部分塌落现象，要立即停止作业，撤到坑上或槽上，并报告施工员待处理稳妥后，方可继续进行开挖。
7、人员上下坑沟应该先挖好阶梯或设木梯，不得从上跳下或踩踏土和壁及其支撑上下。
8、在软土和膨胀土地区开挖时，要有特殊的开挖方法，作业人员必须听从施工员的指挥和安排，切勿私自作主、冒险蛮干，以免发生事故。
二、机械挖土的安全要求：1、参加机械挖土的人员要遵守所使用机械的安全操作章程，机械的各种安全装置齐全有效。
2、土方开挖的顺序应从上而下分层分段依次进行，禁止采用挖空底脚的操作方法，并且应该做好排水措施。
3、使用机械挖土前，要先发出信号。
配合机械挖土的人员，在坑、槽内作业时要按照相关规定坡度顺序作业。
任何人不得进入挖掘机的工作范围以内。
4、装土时，任何人不得停留在装土车上。
5、在有支撑的沟坑中使用机械挖土时，必须注意不使机械碰坏支撑。
土石方工程施工技术措施
土石方工程施工技术措施1、准备工作1.1认真组织施工人员学习各施工管理相关文件及有关建筑工程施工的规程、规范、标准等。
1.2坚持施工前的图纸会审和施工中技术核定制度，做好技术资料收集、整理的前期工作。
13遵循施工组织设计的指导思想，按照其要求控制施工进度，保证各项具体方案、措施的落实和实施。
1.4坚持技术交底制度，认真执行有关技术规范。
1.5土方开挖前，应根据实际情况选择最佳开挖方案，将施工区域内地下、地上障碍物清除和处理完毕。
1.6建筑物的位置及场地的定位控制线、建筑红线、标准水平桩以及开槽尺寸等必须经过检查合格，并办理预检手续。
17夜间施工要有足够的照明设施，危险地段应设置明显标志，合理安排开挖顺序，防止错挖或超挖。
2、施工部署根据本土方工程的特点，工程地基基础毛石基础，故采用机械开挖方式。
挖掘机直接挖土外卸，余土人工清理,用手推车集堆,挖掘机装土外运的开挖方式。
为了节约经济支出，并且考虑现场条件允许，挖土采取自然放坡方式，。
3、施工工艺流程定位放线，验线一机械挖土一放基底边线一钎探验槽一坑底找平修整。
4、操作工艺4.1先放好坡顶线，坡底线，经复测及验收合格后开始开挖。
4.2机械挖土一次到位）预留20cm土层人工清理。
4.3在开挖至距坑底50Cm以内时，测量人员抄出50Cin水平线，在槽帮上钉水平标高小木楔，在基坑内抄若干个基准点，拉通线找平。
4.4待挖土至设计标高后，请甲方、设计、监督站、监理等验槽复核，符合设计要求标高后并验收合格后开始由人工挖除20cm预留土层，用尺量好50Cm标准尺杆，随时校核基底标高。
并在清理的基底上放好槽边线。
人工清运土方倒退进行,为了保证原土不受扰动，要求在原土上铺400mm宽木板，以便推车行走。
4.5基槽清理完后，及时放线进行垫层等下道工序的施工。
4.6施工过程中对标准桩、观测点、管网加以保护，如遇障碍物古墓文物等及时报告有关部门处理。
5、土方回填5.1回填前应对基础进行检查验收，并办理好隐蔽验收手续，待手续齐全,经过监督站、监理、设计、业主及施工单位共同验收合格后方可进行回填土施工。
土石方工程施工方法
土石方工程施工方法一、土方开挖1、土方开挖（1）土方开挖前，根据开挖的尺寸撒出灰线，开挖面积考虑放坡的要求及池壁支模工作面的因素。
（2）土方开挖时采取必要的措施避免在土方施工时可能损坏地下管道、电缆、光缆等，并对这些设施妥善保护、支撑和维护。
（3）土方开挖时开挖面进行必要的支撑以保证周围地基的稳定并确保所建和临近构筑物的安全。
（4）土方分层开挖，采用反铲挖土机，人工配合清土，自卸汽车运土。
（5）超过5m基坑采用二台机分级盘挖。
（6）挖掘机挖至高出基坑底设计标高200mm时停止再挖，以防对基坑及边坡土方的扰动、影响底板砼的施工质量。
余土采用人工挖土，按基坑边坡设计要求，清理到位。
（7）地基不得扰动，扰动土必须清除，清除后超挖部分回填中粗砂，技术要求与地基处理回填中粗砂要求相同。
（8）基坑开挖至设计高程后及时组织验收和进行下道工序的施工准备。
2、基坑要符合下列要求（1）天然地基不被扰动，地基要满足设计要求。
（2）基底高程的允许偏差为±30mm。
（3）基坑底部尺寸不得影响构筑物的施工并不小于设计规定要求。
3、降水和排水（1）项目部在施工过程中，必须降低地下水位并保持其在施工过程中低于槽底最低点至少0.5m。
（2）保证现场有充分的排水及备用设施，以避免抽水工作出现任何的中断。
（3）确保地下水位的降低不会影响到任何临近的构筑物或现状设施。
（4）基坑排水：基坑内的积水、渗水由基坑四周的排水沟（300×400）排到基坑内集水井，然后通过水泵抽到地面沉淀池，经沉淀后再进入管网排走。
（5）构筑物在施工过程中，水池池体结构达到设计强度并自身具有抗浮能力时，方可停止排水。
二、土方外运1、基坑土方工程量小，工期紧，开挖出来的土方堆放在离基坑边10m以外的区域，留下一部分土质较好的土方用作回填或应急备用，把土质较差的淤泥及其他多余土方外运。
2、本标段外运土方将严格按照市有关渣土运输的有关规定，选用性能良好、车厢封闭较好、证件齐全的车辆，严格按照指定的线路行驶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
填筑施工完毕后，再次进行测量放样，检查尺寸是否与设计要求相符，并用石灰画出边坡线，以便边坡成形。采用人工修整方法从上余未叙事项按照GSG—QP—09（2）执行。
说明
1资料专卖店拥有最新最全的设计参考图库资料，内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料包括设计方案和施工图案例已达几十万套以上，总量在数千G以上。
3填筑土料开采和运输
开采土料前，先用反铲剥掉土场的面层表土，另在取土场周围设排水设施，土料用反铲进行开采，自卸汽车运料进仓。
④ 测量放样、清基
根据设计断面测量放样，以确定填筑范围和填筑高程。施工前，先用推土机清除填筑范围以外3m的草皮等杂物，同时人工重新清理填筑范围。
⑤ 土料摊铺及碾压
当坝基基础经验收合格后，即进行坝体填筑。首先进行现场填筑碾压试验，确定填土料厚度、碾压遍数、最优含水率等参数，实验结果报监理工程师同意后，方可进行全断面填筑施工。填土自下而上进行，自卸汽车运料至工作面，铺料按设计要求分区堆放不同的土料，用推土机平仓，每填筑层铺料厚度不超过试验确定的铺料厚度。
土料推铺完成后即进行碾压，土料碾压采用振动碾碾压，碾压方向与坝轴线方向平行，每次压迹彼此搭接。碾压时按先慢后快，先轻后重的原则进行，对于小范围内碾压不到的部位则以人工夯实。施工过程中，土料的填铺与碾压工序连接进行，做到土料随铺随压，在雨前或收工前将已铺土料碾压完毕。如需长时间停工，则根据气候条件设保护层，复工时对表面予以清除，并用推土机起毛，同时清理工作面。每层压实后，按设计要求对现场取样测试填土的压实密度，作好记录，试验合格后再进行下一层的填筑施工。
(2)土料填筑
土料填筑为土坝坝体填筑和接头混凝土重力坝上下游两侧土方回填。为提高坝体防渗性能，坝轴线两侧宽3m采用渗透系数较小的土质填筑。
① 施工工艺流程
土坝坝体土料填筑的施工工艺流程如图3.1-1。
图3.1-1
② 土料场选择
土坝填筑所用的填筑土料到上游约4km的取土场取料，施工前先取土做土工试验，以确定最优含水量和填筑土的干容重，同时把试验结果报请监理工程师批准后方可使用。
3 主体工程施工技术措施
3.1厂坝土石方工程施工技术措施
厂坝土石方工程包括右岸基坑清淤、右岸接头坝、进、尾水渠开挖。
3.1.1右岸基坑清淤
经历年洪水的淹没，基坑内沉积的淤泥量大约有2×104m3。在基坑抽干水后可以立即进行基坑清淤工作。使用自卸汽车配合反铲装运淤泥结合砂泵抽排的办法，或用小型装载机铲淤泥进斗，通过门机提升转移等方法来完成。为加快施工进度，由修复好的上、下游进基坑路同时运输淤泥到弃料场。机械装运不到的地方使用人工装运，以避免机械施工对已浇砼的损坏。
