各种沉淀池的优缺点
2-3第二章 第二节 沉淀池
浅池沉降原理：若将水深为H的沉淀池分隔 为n个水深为H/n的沉淀池，则当沉淀区长度 为原来长度的1／n时，就可处理与原来的沉 淀池相同的水量，并达到完全相同的处理效 果. 这说明，沉淀池越浅，就越能缩短沉淀时 间。
与普通沉淀池相比，斜板斜管沉淀池之所以能大幅度提 高生产能力，主要是由于增加了沉淀池的面积和改善了 水力条件的缘故。
缓冲区
4、沉淀池的运行方式
间歇式
工作过程：进水、 静止、沉淀、排水 污水中可沉淀的悬浮 物在静止时完成沉淀过 程，由设置在沉淀池壁 不同高度的排水管排出
连续式 污水连续不断 地流入与排出 污水中可沉颗粒的沉 淀在流过水池时完成，这 时可沉颗粒受到重力所造 成的沉速与水流流动的速 度两方面的作用
1 ）平流式沉淀池
(二) 普通沉淀池
沉淀池
1、分类 按处理工艺布置可分为：
• 初沉池 • 二沉池
按池内水流方向不同分为：
• 平流式沉淀池 • 辐流式沉淀池 • 竖流式沉淀池
普通沉淀池的分类
平流式
竖流式
辐流式
2、沉淀池特点与适用条件
池型
平 流 式 竖 流 式 辐 流 式
优点
1. 对冲击负荷和温 度变化的适应能 力较强；
（2）、入流区和出流区 入流区的进水方式
出流区
(3) 设计计算 基本关系（沉淀区按理想沉淀池考虑） L=vt t=L/v=H/u0 H=u0t u0=Q/A=q0
设计参数 u0设= u0试/(1.25～1.75) t设=(1.5～2.0) t试 初沉池：q0设=1.5～3.0m3/m2·h 二沉池： 活性污泥法：q0设=1.0～1.5m3/m2·h 生物膜法： q0设=1.0～2.0m3/m2·h
高密度沉淀池工作原理及优缺点
高密度沉淀池工作原理及优缺点石英砂,纤维球高密度沉淀池属于水处理领域中最先进的技术一族。
高密度沉淀池是沉淀技术进化和发展的最新阶段，在水处理技术中，属于三代沉淀池中最新的一代。
二十世纪二三是年代采用的是第一代沉淀技术——“静态车垫”；五十年代开发了称为“污泥接触层”的第二代沉淀池并投入使用；八十年代被称为“污泥循环型”的第三代沉底池登上了历史舞台，以密度沉淀池为代表。
石英砂,纤维球高密度沉淀池的原理用沉淀筒实验说明，在充满悬浮物的量筒内进行沉淀观察，上端为自由沉淀，特点是悬浮物浓度低，颗粒小，沉降速度慢；下端主要是集团沉淀，特点是悬浮物凝聚，颗粒大，沉降速度快。
所以要提高沉降速度，要求将悬浮物凝聚成大颗粒。
石英砂,纤维球优点：高密度沉淀池自20世纪90年代中期从欧洲引入国内。
其特点是集良好的机械混合、絮凝、澄清和高效混合于一体，分离效率高、陪你水量低、占地面积小，出水浊度低。
石英砂,纤维球特点：最佳的絮凝性能，矾花密集、结实。
在装置中回流一部分沉淀污泥至絮凝段，利用回流污泥与金水混合，使金水中的脱稳微粒与活性泥渣充分接触，再加上高分子助凝剂的吸附架桥作用，有利于使水中的脱稳微粒形成大颗粒絮凝，提高絮凝沉淀效果。
石英砂,纤维球回流污泥中的混凝剂、助凝剂在絮凝池中得到充分利用，节约混凝剂及助凝剂的投加量。
沉淀池采用斜管沉淀，可达到泥水快速分离的目的，水力停留时间明显减少，使沉淀池的占地面积明显减少，节约工程费，经初步工程方案比较，相对于平流沉淀池，高效沉淀池可降低工程造价约20%。
斜板分离，水力配水设计周密，原水在整个溶气内被均匀分配。
提高的上升流速，上升速度在15~35m/h之间。
外部污泥循环，污泥从浓缩区到反应池。
集中污泥浓缩。
高密度沉淀池排泥浓度较高高你读沉底池具有以下优点：优质的出水；除去剩余的矾花；适用于多类型的原水；由于循环使污泥和水之间的接触时间较长，从而使耗药量低于其他的沉淀装置，在特点条件下达30%；节约用地，高密度沉淀池的沉淀速度较高，它是世界上结构最紧凑的沉淀池，结构紧凑减少了土建造价，并且解药安装用地无以下负作用：原水水质变化，药处理率调节不好，关机后再启动流量变化；由于污泥循环，反应。
三种沉砂池的优缺点 设计与选择
砂池的设计与选用沉砂池有平流式、竖流式、曝气式和旋流式四种形式。
1.平流式:平面为长方形,采用机械刮砂。
因构造简单,除砂效果较好,加之除砂设备国产化率高, 已成为我国建成城市污水厂沉砂池的主要池型;2.竖流式:平面为圆形或方形, 水由设在池中心的进水管自上而下进入池内,管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升水流方向与沉砂方向相反。
由于除砂效果差,运行管理不便,因而在国内外城市污水厂极少采用;3.曝气式:曝气沉砂池与平流式沉砂池一样也是平面呈长方形,只是在平流沉砂池的侧墙上设置一排空气扩散器,使污水产生横向流动,形成螺旋形的旋转状态。
曝气沉砂池可以克服"平流沉砂池中沉砂夹杂15%有机物,使沉砂后续处理难度增加"的缺点。
除砂效率高, 有机物与砂分离效果好。
大有取平流式沉砂池之势;4.旋流式:也称涡流沉砂池,一般设计为圆形,池中心设有1 台可调速的旋转浆板,进水渠道在圆池的切向位置,出水渠道对应圆池中心,中心旋转浆板下设有砂斗。
它可以通过合理地调节旋转浆板的转速,可以有效地去除其它形式沉砂池难于去除的细砂(0.1mm 以下的砂粒)。
其具有占地小、除砂效率高等特点,并且在国外得到广泛应用, 但是这种池型及其除砂设备均为国外专利,其关键设备为国外产品,因此,涡流式沉砂池在国内的普及为时尚早。
沉砂池的形式,按池内水流方向的不同,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池。
平流式沉砂池是常用的池型,污水在池内沿水平方向流动,具有构造简单,截流无机颗粒效果较好的优点;竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底,处理效果一般较差。
曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向恒速环流。
其优点是,通过调节曝气量,可以控制污水的旋流速度,使除砂效率较稳定,受流量变化影响小,同时还对污水起到预曝气作用。
沉淀池设计计算(平流式,辐流式,竖流式,斜板)
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。
理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
沉淀池的分类及优缺点
沉淀池的分类及优缺点如下：
1.普通沉淀池：普通沉淀池是一种简单的沉淀设备，主要用于去
除悬浮固体和悬浮物。
优点是结构简单、运行成本低，缺点是
处理效果有限，通常需要与其他处理设备联合使用。
2.水力旋流沉淀池：水力旋流沉淀池是一种采用旋流原理进行分
离的沉淀设备。
优点是处理效果好、占地面积小，缺点是设备
复杂、维护难度较大。
3.曝气沉淀池：曝气沉淀池是一种通过曝气作用使悬浮物沉淀的
设备，通常用于处理有机物质含量较高的污水。
优点是处理效
果好、处理能力强，缺点是设备体积大、运行成本高。
4.微滤沉淀池：微滤沉淀池结合了微滤和沉淀的特点，可以同时
去除悬浮物和微生物。
优点是处理效果好、运行稳定，缺点是
设备复杂、维护难度较大。
总的来说，不同类型的沉淀池都有各自的优缺点。
在选择沉淀池时，需要根据具体的处理要求、经济条件和运行维护等因素进行综合考虑，以选择最合适的设备。

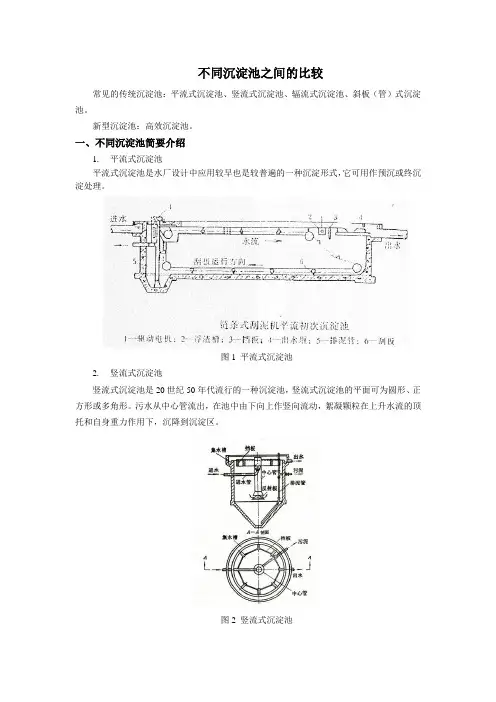

不同沉淀池比较
不同沉淀池之间的比较常见的传统沉淀池：平流式沉淀池、竖流式沉淀池、辐流式沉淀池、斜板（管）式沉淀池。
新型沉淀池：高效沉淀池。
一、不同沉淀池简要介绍1.平流式沉淀池平流式沉淀池是水厂设计中应用较早也是较普遍的一种沉淀形式，它可用作预沉或终沉淀处理。
图1 平流式沉淀池2.竖流式沉淀池竖流式沉淀池是20世纪50年代流行的一种沉淀池，竖流式沉淀池的平面可为圆形、正方形或多角形。
污水从中心管流出，在池中由下向上作竖向流动，絮凝颗粒在上升水流的顶托和自身重力作用下，沉降到沉淀区。
图2 竖流式沉淀池3.辐流式沉淀池辐流式沉淀池呈圆形或正方形，直径范围为6-60m，最大可达100m，其构造多为中心进水、周边出水，中心转动排泥。
图3 辐流式沉淀池4.斜板（管）沉淀池斜板（管）沉淀池是把与水平面成一定角度的众多斜板（管）放置于沉淀池中构成，水从下往上流动（也有从上往下流动，或水平方向流动的），颗粒则沉于斜板（管）底部或中部当颗粒积累到一定程度时，便自动滑下。
图4 斜板（管）沉淀池5.高效沉淀池高效沉淀池，是目前污水处理行业中使用非常广泛的一种新型沉淀池。
高效沉淀池不同与其它沉淀池的特点是：①上述几种沉淀池都是将絮凝和沉淀当作两个单元过程来对待的，而高效沉淀池是将絮凝、沉淀、污泥浓缩过程综合于一个构筑物中的综合设备，可显著减小设备空间。
高效沉淀池不同与其它沉淀池的另一特点是弥补了普通沉淀池大部分活性污泥未被利用的缺陷，充分利用外循环回流污泥的沉积网捕作用，通过污泥回流管将污泥区的污泥回流至絮凝池，通过污泥的接触絮凝、沉积网捕，不仅提高悬浮物的去除率，快速增大矾花尺寸，加速沉降。
而且，还可以提高投加药剂的利用率。
图5 高效沉淀池二、几种沉淀池优缺点及参数比较表1 不同沉淀池设计参数及优缺点比较。
沉淀池设计计算(平流式,辐流式,竖流式,斜板)
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。
理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
沉淀池设计计算(平流式,辐流式,竖流式,斜板)(工程技术)
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。
理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
斜管（板）沉淀池优缺点
优点：
1.沉淀面积增大；
2.沉淀效率高，产水量大；
3.水力条件好，Re小，Fr大，有利于沉淀；
缺点：
1.由于停留时间短，其缓冲能力差；
2.对混凝要求高；
3.维护管理较难，使用一段时间后需更换斜板（管）
适用条件
1、适用于中小型污水厂的二次沉淀池
优点
1、处理水量大小不限，沉淀效果好。
2、对水量和温度变化的适应能力强。
3、平面布置紧凑，施工方便，造价低。
缺点
1、进、出水配水不易均匀。
2、多斗排泥时，每个斗均需设置排泥管（阀），手动操作，工作繁杂，采用机械刮泥时容易锈蚀。
平流式沉淀池- 适用范围
1、适用于地下水位高、地质条件较差的地区。
2、大、中、小型污水处理工程均可采用。
竖流式沉淀池的优缺点：
优点：竖流式沉淀池效果较好，占地面积小，排泥容易
缺点：水池深度大，施工困难，造价高。
常用于处理水量小于2万m3/d的小型污水处理厂。
适用条件：
适用于小型污水处理厂
辐流式沉淀池的优缺点：
优点：辐流式沉淀池的优点是多用机械排泥，运行较好，管理较简单，排泥设备已经趋于定型
缺点：机械排泥设备复杂，对施工质量要求高；
适用条件
1、适用于地下水位较高的地区
2、适用于大中型污水处理厂
：。
