地下水除铁除锰工艺流程
8 地下水除铁除锰
19.1.1 地下水除铁
19.1.1 地下水除铁
19.1.1 地下水除铁
19.1.1 地下水除铁
19.1.1 地下水除铁
板条式曝气塔 接触式曝气塔 机械通风式曝气塔 1—焦炭层；2—浮 球阀
19.1.1 地下水除铁
19.1.1 地下水除铁
2. 氯氧化法 氯是比氧更强的氧化剂，氯与二价铁的反应式：
（3）接触氧化法
Cl2 原水 曝气装置 接触过滤池 除铁水
19.1.1 地下水除铁
• 空气自然氧化法：不需投加药剂，滤池负荷低， 空气自然氧化法 运行稳定，原水含铁量高时仍可采用。但不适 合于溶解性硅酸含量较高及高色度地下水。 • 氯氧化法 氯氧化法：适用于一切地下水。当Fe2+量较低 时，可取消沉淀池、絮凝池。缺点：形成的泥 渣难以浓缩、脱水。 • 接触氧化法 接触氧化法：不需投药、流程短、出水水质好， 但不适用于含还原性物质多及色度高的原水。
净水工程——西安理工大学水电学院市政工程系
第19章 水的其它处理方法 19章
19.1 地下水除铁除锰
19.1.1 地下水除铁
含铁含锰地下水水质 我国含铁含锰地下水分布广泛，《生活饮用水 卫生标准》规定： 铁＜0.3mg/L 锰＜0.1mg/L 我国部分地区的地下水 含铁量多在5~15mg/L 含锰量多在0.5~2.0mg/L
19.1 地下水除铁除锰
除铁除锰工艺流程 硫酸铝 （1）
Cl2 含铁含 锰 原水 絮凝池 沉淀池 除铁滤池 除锰滤池
除铁除 锰水
以氯为氧化剂，根据Fe2+与Mn2+氧化还原电位的 差异，先用氯氧化除铁，再用氯接触过滤除锰 （2）
空气 含铁含 锰原水 除铁滤池 Cl2 除锰滤池 除铁除锰水
8 地下水除铁除锰分解
第19章 水的其它处理方法
19.1 地下水除铁除锰
19.1.1 地下水除铁
▪ 含铁含锰地下水水质
❖ 我国含铁含锰地下水分布广泛，《生活饮用水 卫生标准》规定： 铁＜0.3mg/L 锰＜0.1mg/L
❖ 我国部分地区的地下水 含铁量多在5~15mg/L 含锰量多在0.5~2.0mg/L
(Fe3 / Fe2 ) 0.771V
(MnO2 / Mn2 ) 1.23V
19.1.2 地下水除锰
▪地下水除锰方法
• 地下水中的锰以二价形态存在，锰不能被溶解氧 氧化，也难于被氯直接氧化。
• 工程上采用的方法：高锰酸钾氧化法、氯接触氧 化法和生物固锰除锰法。
1. 高锰酸钾氧化法：氧化性比氯强，由二价→四价
PH<5.5时，铁的氧化速率是非常缓慢的。
19.1.1 地下水除铁
• 除铁所需的溶解氧量：
O2 0.14a Fe2
a—过剩溶氧系数， a =3~5。 • 曝气的目的：
溶氧，散除CO2 ，提高pH ，增大氧化速度； • 提高曝气效果的方法是增大气—水的接触面积。 • 曝气的装置： ❖ 气泡式曝气装置：将空气以气泡形式分散于水中。
3Mn2 KMnO4H2O 5MnO2 2K 4H
19.1.2 地下水除锰
▪地下水除锰方法
2. 氯接触过滤法：
▪ 含Mn2+的地下水投氯后，流经包覆着MnO(OH)2 的滤层，① Mn2+被MnO(OH)2吸附；②在 MnO(OH)2的催化作用下，被氯氧化为Mn4+；③ M物n—4+新与生滤的料M表n面O原(O有H)的2；M④nO新(O生H的)2形Mn成O化(O学H结)2具合 有催化作用，催化氯对Mn2+氧化反应。
除铁锰设备工艺原理及流程简介
除铁锰设备工艺原理及流程简介地下水中常含有过量的铁和锰，而长期饮用含铁、含锰高的水对人体不利。
水中含铁较高时，水有铁腥味，影响水的口味，作为造纸、纺织、印染、化工和皮革等生产用水，会降低产品质量;洗涤衣物会出现黄色或棕黄色斑渍;铁质沉淀物会滋长铁细菌，阻塞管道，有时会出现红水。
而含锰量较高的水所发生的问题与含铁量较高的情况相类似，并且在工业领域中，水中的铁、锰含量过高对设备具有一定的腐蚀从而缩短设备的使用寿命。
根据我国生活饮用水质标准规定，凡是生活饮用水中铁含量大于0.3毫克/升，锰含量大于0.1毫克/升的必须进行净化处理。
除铁锰设备主要应用于地下水高铁,高锰地区经处理后的水符合国家饮用水标准。
●工艺原理地下水中的溶解性铁、锰，一般以低价Fe2+、Mn2+形态存在，在pH值为6.8～7.2的条件下，高价铁锰化合物呈胶凝聚沉降，用过滤的方法即可去除。
本设备采用天然锰砂为过滤介质。
除铁原理为地下水中二价铁离子，经曝气后，流经滤层过滤时，被覆盖在滤料表面的生物膜吸附并在催化的作用下被溶解氧所氧化，并吸附在滤料上，氧化生成三价铁的氧化物，作为新的滤膜参与新的催化反应，待产水运行一个周期反洗将过剩的氧化物冲掉。
除锰原理同上。
滤层由于离子选择吸收原理，先除铁后除锰。
当含铁地下水经天然锰砂滤层过滤时，锰砂滤层对水中铁质起着两方面作用：1. 催化与氧化作用，加速水中二价铁氧化为三价铁。
2. 截留分离作用，将铁质从水中分离出去，并截留于滤层之中，这两个作用在锰砂滤层中一般是同时完成的。
●工艺流程1.当地下水中含铁浓度在5~10mg/l，含锰浓度在1~ 2mg/l 时，或地下水中仅含铁而不含锰时，含铁浓度在10mg/l左右时，可采用曝气――单级除铁除锰过滤。
工艺流程：地下水→深井泵→曝气装置→水箱→过滤泵→除铁除锰装置→蓄水池→用水单位。
2.若地下水中含铁、锰较高时，即铁大于10mg/l、锰大于2mg/l时，宜采用曝气――双级除铁除锰过滤。

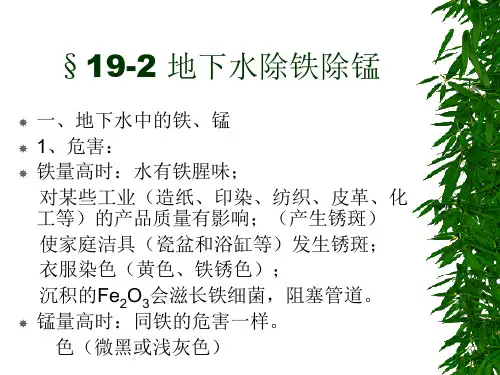

19章2地下水除铁锰
③二价铁氧化 速率与PH的 关系： 可由图19-3看 出： （半对 数） 横轴：时间 （min）。 纵轴：铁Fe2+ 浓度。 PH越高反应 （二价铁的氧 化）越快。
④使氧向水的转移（传质）——曝气 i.复氧; 作用： ii.除CO2→pH↗ 地下水中不含氧，含CO2很高。 氧、二氧化碳略溶于水，其溶解度与温 度和气体分压有关。（物化中学过） 当1个atm PO2=21.3KPa PCO2=0.03~0.1KPa
lg dt
lg k 2 PH
可见：除铁的影 响因素： （1）PH高促进 二价铁的氧化。 （2）K//中隐着氧 化剂的浓度。 （PO2分压力） fig19-2实验与公 式的情况，当 PH<5.5时，二价 铁的氧化速度缓 慢（实验高于公 式计算值）
3、除铁方法： ① 常用氧化剂：O2空气中的氧、方便、经济。 （多用此法） Cl2氧化。 高锰酸钾氧化 ②反应式： 4Fe2++O2+10H2O 4Fe(OH)3+8H+ 每氧化1mg/L的Fe2+ ， 需氧0.14mg/L， 产生0.036 mg/L 的H+ ， →降低1.8mg/L的 碱度（以CaCO3计） →使水偏酸， → PH降 低→降低铁氧化的速度。
5、催化氧化过滤： 在滤料上生成MnO2膜（黑色） 滤料一般是石英砂或锰砂。形成MnO2膜后催 化。 铁对除锰的干扰： 当原水含铁、锰高就应该即除铁又要除锰。 方法： 加厚滤料层 上部除铁 适用铁锰 下部除锰 含量不太高。 双层滤料 上层：除铁 也可在压力滤 下层：除锰 池中分层
⑤方法： 鼓风曝气——将气泡分散于水中。 淋水曝气——将水分散于空气中。 4、设计： ①理论需氧与操作复氧量 理论：1mg/L Fe2+需0.14mg/L O2 。 实际：理论值的3~4倍。 原因：水中其它杂质耗氧；可加快二价 铁氧化速度。
地下水除铁锰方案
除铁锰的水处理方案进水流量Q=50m³/h,工作压力为2-3公斤，PH=6.5处理后的出水达到《生活饮用水卫生标准》（GB5749-85）规定，铁含量≤0.3㎎/L，锰含量≤0.1㎎/L，处理后的水用于日常家用，采用锰砂过滤器对水中的铁离子和锰离子进水处理，处理工艺流程为曝气→接触氧化→吸附过滤→反洗。
一、工作原理除铁锰装置的工作原理：利用氧化方法将水中低价铁离子和低价锰离子氧化成高价铁离子和高价锰离子，再经过吸咐过滤去除，达到降低水中铁锰含量的目地。
滤料采用精制石英砂和精制锰砂。
精制锰砂的主要成分是二氧化锰(MnO2)它是二价铁氧化成三价铁良好的催化剂。
精制锰砂中的MnO2的含量很高，其除铁效果非常理想，含铁锰地下水的PH值大于5.5与精制锰砂接触即可将Fe2+氧化成Fe3+，最后生成Fe(OH)3沉淀物经精制锰砂滤层后被去除。
所以精制锰砂层起着催化和过滤双层作用。
锰砂除铁机理，除了依靠它自身的催化作用外，还有在过滤时在精制锰砂滤料表面逐渐形成一层铁质滤膜作为活性滤膜，使能起催化作用。
活性滤膜是由R 型羟氢化铁R―FeO(OH)所构成，它能与Fe2+进行离子交换反应，并置换出等当量的氢离子。
Fe2+ +FeO(OH)=FeO(OFe) + +2H+结合到化合物中二价铁，能讯速地进行氧化和水解反应，又重新生成羟其氧化铁，使催化物质得到再生。
Fe0(OFe)+ +O2 +H2O=2FeO(OH)+H+新生成的羟基氧化铁作为活性滤膜物质又参与新催化除铁过程所以活性滤膜除铁过程是一个自动催化过程。
二、运行过程①.曝气根据水质情况采用深井水余压射流曝气或压缩空气曝气等方式，管道混合溶氧，稳定可靠。
曝气法一方面是增加水中的溶解氧；二是驱除CO2，以提高水的PH值，使二价铁氧化成三价铁沉淀，然后再经过滤。
②.接触氧化滤料采用天然锰砂滤料，其具有催化和过滤双层作用。
天然锰砂的主要成分是二氧化锰（Mno2）它是将Fe2+氧化成Fe3＋的良好催化剂。
锰砂滤料-除铁锰工艺流程
1、锰矿承托料与天然锰砂滤料应为同一产地的矿石，两者的密度应基本相同。
2、锰矿承托层应不含肉眼可见泥土、页岩和外来碎屑。承托料含泥量不应大于1%。
3、承托料的水浸出液应不含对人体有毒、有害物质。
4、锰矿承托料的粒径
5、锰矿承托料的粒径范围，为2～4mm，4～8mm，8～16mm。
6、在各种粒径范围的锰矿承托料中，小于指定下限粒径的及大于指定上限粒径的均不应大于5%。
2、天然锰砂滤料的平均密度一般为3.2g/cm3至3.6g/cm3范围内。使用中对密度有特殊要求者除外。
3、天然锰砂滤料的盐酸可溶率不应大于3.5%（百分率按质量计，下同）。
4、天然锰砂滤料的破碎率和磨损率之和不应大于3%。
5、天然锰砂滤料应不含肉眼可见泥土、页岩和外来碎屑，含泥量不应大于2.5%。
地下水铁锰超标危害
地下水中常含有过量的铁和锰，而长期饮用含铁、含锰高的水对人体不利。水中含铁较高时，水有铁腥味，影响水的口味，作为造纸、纺织、印染、化工和皮革等生产用水，会降低产品质量；洗涤衣物会出现黄色或棕黄色斑渍；铁质沉淀物 会滋长铁细菌，阻塞管道，有时会出现红水。而含锰量较高的水所发生的问题与含铁量较高的情况相类似，并且在工业领域中，水中的铁、锰含量过高对设备具有一定的腐蚀从而缩短设备的使用寿命。 根据我国生活饮用水质标准规定，凡是生活饮用水中铁含量大于0.3毫克/升，锰含量大于0.1毫克/升的必须进行净化处理。除铁除锰设备主要应用于地下水高铁,高锰地区经处理后的水符合国家饮用水标准。 我公司生产的天然锰砂适用于生活饮用水的地下水除铁除锰过滤用天然锰砂滤料及锰矿承托料。用于工业用水的天然锰砂滤料和锰砂承托料，亦可参照使用。
（2）、每层承托料的厚度应准确、均匀，用锹或刮板刮动表面，使其接近于水平面，高度应与铺装高度标记水平线相吻合。
室外给水设计 (49) 地下水除铁和除锰
地下水除铁和除锰I 工艺流程选择9.6.1 关于地下水进行除铁和除锰处理的规定。
微量的铁和锰是人体必需的元素，但饮用水中含有超量的铁和锰，会产生异味和色度。
当水中含铁量小于 0.3mg/L 时无任何异味；含铁量为 0.5mg/L 时，色度可达 30 度以上；含铁量达 1.0mg/L 时便有明显的金属味。
水中含有超量的铁和锰，会使衣物、器具洗后染色。
含锰量大于 1.5mg/L 时会使水产生金属涩味。
锰的氧化物能在卫生洁具和管道内壁逐渐沉积，产生锰斑。
当管中水流速度和水流方向发生变化时，沉积物泛起会引起“黑水”现象。
因此，《生活饮用水卫生规范》规定，饮用水中铁的含量不应超过 0.3mg/L，锰的含量不应超过 0.1mg/L 。
生产用水，由于水的用途不同，对水中铁和锰含量的要求也不尽相同。
纺织、造纸、印染、酿造等工业企业，为保证产品质量，对水中铁和锰的含量有严格的要求。
软化、除盐系统对处理水中铁和锰的含量，亦有较严格的要求。
但有些工业企业用水对水中铁和锰含量并无严格要求或要求不一。
因此，对工业企业用水中铁、锰含量不宜作出统一的规定，设计时应根据工业用水系统的用水要求确定。
9.6.2 关于地下水除铁、除锰工艺流程选择的原则规定。
试验研究和实践经验表明，合理选择工艺流程是地下水除铁、除锰成败的关键，并将直接影响水厂的经济效益。
工艺流程选择与原水水质密切相关，而天然地下水水质又是千差万别的，这就给工艺流程选择带来很大困难。
因此，掌握较详尽的水质资料，在设计前进行除铁、除锰试验，以取得可靠的设计依据是十分必要的。
如无条件进行试验也可参照原水水质相似水厂的经验，通过技术经济比较后确定除铁、除锰工艺流程。
9.6.3 地下水除铁技术发展至今已有多种方法。
如接触过滤氧化法、曝气氧化法、药剂氧化法等等。
工程中最常用的也是最经济的工艺是接触过滤氧化法。
除铁的过程是使 Fe2+氧化生成 Fe(OH)3，再将其悬浮的 Fe(OH)3粒子从水中分离出去，进而达到除铁目的。
地下水除铁除锰
地下水除铁除锰本文着重以下几个方面论述地下除铁除锰：既含铁地下水的形成；水中铁锰对生产和生活的危害；去除水中铁和锰的原理及方法；并应用于本人设计的处理能力为15400吨/日海拉尔净水所工艺流程中。
一.含铁锰地下水的形成铁在地球表面分布很广，地壳中的铁质多半分散在各种晶质岩和沉积岩中，它们都是难溶性的化合物。
这些铁质大量的进入水中，一般通过以下几种途径：1.含碳酸的地下水，对岩层中二价铁的氧化物起溶解作用。
在水的循环中，部分雨水由地表渗入地下的过程中，一般都要经过富含有机物的表土层。
土壤中的有机物在微生物的作用下，被分解而产生出大量二氧化碳，这些二氧化碳溶于水中便使地下水含有大量的碳酸。
含有碳酸的地下水经过地层的渗透和过滤，能逐渐溶解岩层中二价铁的氧化物，而生成可溶于水的重碳酸亚铁：FeO+2CO2+H2O=Fe(HCO3)2当岩层中有碳酸亚铁存在时，碳酸亚铁在碳酸作用下也能生成溶解于重碳酸亚铁。
FeCO3+CO2+H2O=Fe(HCO3)22.三价铁的氧化物在还原条件下被还原而溶解于水。
在含有机质的地层中，常由于微生物的强烈作用而处在还原条件下时，水中的溶解氧被消耗殆尽，而由于有机物的分解作用，产生出相当数量的硫化氢和二氧化碳。
在这种条件下，地层中的三价铁首先被硫化氢还原生成FeS沉淀。
Fe2O3+3H2S=2FeS+3H2O+S生成的硫化铁在碳酸作用下又生成溶解于水中的Fe(HCO3)2。
FeS+2CO2+ 2H2O= Fe(HCO3)2+H2S3.有机物质对铁质的溶解作用。
有些有机酸能将岩层中的三价铁还原成为二价铁而使之溶解于水中，还有一些有机物能和铁质生成复杂的有机铁而溶于水中。
综上所述，一般地下水中主要含有二价铁的重碳酸盐，此外，还可能含有可溶性的有机铁盐。
许多资料中介绍，铁和锰同时存在于天然水中，含铁地下水因地区不同，或多或少含有一定量的锰，只有量的多少不同，在此对地下水的锰的形成就不再详述了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地上式溶解氧法除铁除锰工艺流程，有几种形式。
选用什么样的流程主要取决于原水的化学成分，如水的碱性；铁和锰的含量。
在北方寒冷地区，当水中碱度大于2.0mg/l；铁小于2.0mg/l；锰小于1.5mg/l时可采用简单爆气一级过滤法处理，达到除铁除锰的目的。
当水中铁的含量大于5mg/l；锰大于1.5mg/l时一般采用二级过滤工艺，一级过滤先除铁，二级过滤再除锰原因是当铁和锰同时存在于水中时，铁能干扰锰的去除，特别是铁和锰的含量较高时，除锰就更困难。
海拉尔净水所除铁除锰工艺，就依据上述原理和实践经验设计的。
海拉尔除铁除锰净水工程，是我局给水处理能力最大的设计，既包括原有水厂除铁设备的扩能，又有新建除锰设计。
其设计参数如下：
1、水质资料：Fe 5mg/l;Mn 1.5-3.0mg/l 碱度6mg/l- 10 mg/l
2、处理能力：15400t/d
3、工艺流程：由于原水含铁量在5mg/l,锰为3.0mg/l含量较高，所以根据前面所述原理,必须采用曝气→一级过滤→二次曝气→二次过滤工艺流程,方能将水中的铁和锰除去,若采用曝气→一级过滤的简单工艺是不可能达到除锰的目的。
在施工设计之前，我们到海拉尔水电段净水所调查时，发现既有采用简单曝气一级过滤工艺二组240t/h无阀过滤池出水槽内沉积约20mm左右厚的黑色锰质沉淀物，据水电段反映，这些锰质沉淀在给水管道中也有大量结垢沉积，有的地方已造成管道严重堵塞，甚至完全不能通水。
本次设计，为了尽可能除锰，又在原有二组和新建一组无阀滤池一级除铁后的过滤出水，增加了机械强制曝气措施，其目的有二个，一是尽量除去一级处理出水中的二氧化碳，提高水的PH值（据有关资料介绍，表面曝气法可以去除50%-70%的二氧化碳）；二是尽可能的向一级出水中充氧（溶解氧饱和度可达80%-90%），将水中的二价锰大部分氧化成三价锰，然后进入二级过滤时（采用普通快滤池8格），将水中的锰和一级过滤后残留在
水综的铁彻底除去，保证出水水质。
为了节省地下水资源，本次设计增设了一套废水回收系统，将80%的反洗水约950t/d回收利用。
理论来源于实践，又在实践中得到验证。
以上设计工艺完全是依据理论推断和实际调查分析后确定的。
该工程已经投入运营，从运营化验出的水质指标完全符合国家饮用水标准，达到预想的结果，取得一定的社会效益和经济效益。
