Fram铁电存储器选型
与FM25L16B,FM24L04B完全兼容
并行存储器
可以像SRAM一样采用并行读取和写入。不需要利用任何电池来保存数据。
产口型号
存储器密度
电源电压
工作频率
（最大值）
工作温度
读取/写入
周期
保证数据
保存期限
封装
备注
MB85R4001A
4Mbit (512Kx8bit)
3.0 至 3.6V
150ns
-40 至 +85℃
1010次
(100亿次)
10年 (+55℃)
TSOP-48
可替换FM11L16, FM21L16,FM21LD16
MB85R4002A
4Mbit (256Kx16bit)
3.0 至 3.6V
150ns
-40 至 +85℃
1010次
(100亿次)
10年 (+55℃)
TSOP-48
可替换FM22L16,FM21L16
25MHz
-40 to +85℃
10¹³次 (10万亿次)
10年 (+85℃)
SOP-8
DIP-8
与FM25H20完全兼容
2.7 to 3.6V
30MHz(*1)
MB85RS1MT
1Mbit
1.8 to 2.7V
25MHz
-40 to +85℃
10¹³次 (10万亿次)
10年 (+85℃)
SOP-8
10¹²次 (1万亿次)
10年(+85℃)
SOP-8
与FM24L04B,FM24C04B完全兼容
SPI接口
在25MHz（最大值）频率下，实现了最大时钟性能速度。
产口型号
存储器密度
电源电压
工作频率
（最大值）
工作温度
读取/写入
周期
保证数据
保存期限
封装
备注
MB85RS2MT
2Mbit
1.8 to 2.7V
FM21LD16
MB85R1001A
1Mbit (128Kx8bit)
3.0 至 3.6V
150ns
-40 至 +85℃
1010次
(100亿次)
10年 (+55℃)
TSOP-48
可替换FM20L08,FM28V100
MB85R1002A
1Mbit (64Kx16bit)
3.0 至 3.6V
150ns
产口型号
存储器密度
电源电压
工作频率
（最大值）
工作温度
读取/写入
周期
保证数据
保存期限
封装
备注
MB85RC256V
256Kbit
2.7 至 5.5V
1MHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+70℃)
SOP-8
与FM24V02和FM24W256完全兼容
MB85RC128
128Kbit
与FM25V10,FM25VN10,FM25V05完全兼容
2.7 to 3.6V
25MHz(*1)
MB85RS256B
256Kbit
2.7 至 3.6V
25MHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
与FM25L256,FM25V02,FM25W256完全兼容
MB85RS128B
MB85RC64V
64Kbit
3.0 至 5.5V
400KHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
与FM24C64和FM24C64B完全兼容
MB85RC16
16Kbit
2.7 至 3.6V
1MHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
-40 至 +85℃
1010次
(100亿次)
10年 (+55℃)
TSOP-48
可替换FM20L08,FM28V100
MB85R256F
256Kbit
2.7 至 3.6V
150ns
-40 至 +85℃
1010次
(100亿次)
10年 (+55℃)
SOP-28/
TSOP-28
直接替换FM18L08,FM18W08,FM28V020
SON-8
与FM24CL16和FM24CL16B完全兼容
MB85RC16V
16Kbit
3.0 至 5.5V
1MHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
与FM24C16和FM24C16B完全兼容
MB85RC04V
4Kbit
3.0 至 5.5V
1400KHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
与FM24V01完全兼容，超低功耗
MB85RC64
64Kbit
2.7 至 3.6V
400KHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
与FM24L64和FM24L64B完全兼容
128Kbit
2.7 至 3.6V
25MHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
与FM25V01完全兼容
MB85RS64
64Kbit
2.7 至 3.6V
20MHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
与FM25CL64,FM25CL64B完全兼容
MB85RS64V
64Kbit
3.0 至 5.5V
20MHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
与FM25640,FM25640B完全兼容
MB85RS16
16Kbit
2.7 至 3.6V
20MHz
-40 至 +85℃
10¹²次 (1万亿次)
10年 (+85℃)
SOP-8
(完整版)MB85RC64中文
铁电存储器MB85RC64（8K×8）1.概述MB85RC64了FRAM（铁电随机存取记忆体）独立芯片配置了8192×8位，形成铁电工艺和硅栅CMOS工艺技术非易失性内存中的细胞。
MB85RC64采用两线串行接口（与世界标准的I2C总线兼容）。
与SRAM不同的MB85RC64是无需使用数据备份电池，能够保留数据。
MB85RC64的读写次数10亿次，与EPROM和FLASH相比，有显著的改善。
而且不在向写完存储器后，不需要查询序列。
2.特性●位操作：8192×8位●工作电压：2.7V—3.3V●工作频率：400KHz●两串行总线：I2C总线2.1标准版，支持标准模式和快速模式，由SCL和SDA控制。
●工作温度范围：-40℃—85℃●数据保持：10年（55℃）●读写寿命：至少每位10亿次●封装：Plastic / SOP, 8-pin (FPT-8P-M02)●低电压消耗：工作电流0.15mA，待机电流5uA3.管脚分配3.管脚功能描述4.模块框图5.I2C电路MB85RC64有两线串行接口，支持I2C总线，并作为从器件工作。
I2C总线定义的“主机”和“从机”设备的沟通角色，主机启动总线控制权。
此外，通过I2C总线，在一个主机可以连接多个从器件。
在这种情况下，必须给从器件分配一个唯一的设备地址。
6.I2C通信协议I2C总线是双线串行接口，采用了双向数据总线（SDA）和串行时钟（SCL）。
数据传输只能由总线主机，这也将提供串行时钟的同步启动。
SCL为低电平时，SDA信号应该改变。
然而，作为一种例外，启动和停止时的通信序列，SDA被允许改变当SCL为高电平。
●启动条件：开始时，SCL为稳定高电平，SDA产生下降沿。
●停止条件：停止时，SCL为稳定低电平，SDA产生上升沿。
停止条件是终止从设备和主机通信。
MB85RC64不需要像内部写存储器像E2PROM花时间去查询序列，因此当写停止命令结束，设备进入待机模式。

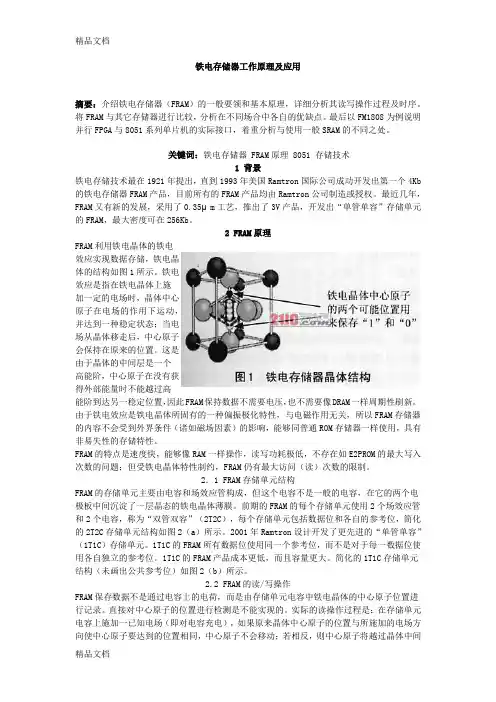

(整理)铁电存储器工作原理及应用
铁电存储器工作原理及应用摘要：介绍铁电存储器（FRAM）的一般要领和基本原理，详细分析其读写操作过程及时序。
将FRAM与其它存储器进行比较，分析在不同场合中各自的优缺点。
最后以FM1808为例说明并行FPGA与8051系列单片机的实际接口，着重分析与使用一般SRAM的不同之处。
关键词：铁电存储器 FRAM原理 8051 存储技术1 背景铁电存储技术最在1921年提出，直到1993年美国Ramtron国际公司成功开发出第一个4Kb 的铁电存储器FRAM产品，目前所有的FRAM产品均由Ramtron公司制造或授权。
最近几年，FRAM又有新的发展，采用了0.35μm工艺，推出了3V产品，开发出“单管单容”存储单元的FRAM，最大密度可在256Kb。
2 FRAM原理FRAM利用铁电晶体的铁电效应实现数据存储，铁电晶体的结构如图1所示。
铁电效应是指在铁电晶体上施加一定的电场时，晶体中心原子在电场的作用下运动，并达到一种稳定状态；当电场从晶体移走后，中心原子会保持在原来的位置。
这是由于晶体的中间层是一个高能阶，中心原子在没有获得外部能量时不能越过高能阶到达另一稳定位置，因此FRAM保持数据不需要电压，也不需要像DRAM一样周期性刷新。
由于铁电效应是铁电晶体所固有的一种偏振极化特性，与电磁作用无关，所以FRAM存储器的内容不会受到外界条件（诸如磁场因素）的影响，能够同普通ROM存储器一样使用，具有非易失性的存储特性。
FRAM的特点是速度快，能够像RAM一样操作，读写功耗极低，不存在如E2PROM的最大写入次数的问题；但受铁电晶体特性制约，FRAM仍有最大访问（读）次数的限制。
2．1 FRAM存储单元结构FRAM的存储单元主要由电容和场效应管构成，但这个电容不是一般的电容，在它的两个电极板中间沉淀了一层晶态的铁电晶体薄膜。
前期的FRAM的每个存储单元使用2个场效应管和2个电容，称为“双管双容”（2T2C），每个存储单元包括数据位和各自的参考位，简化的2T2C存储单元结构如图2（a）所示。

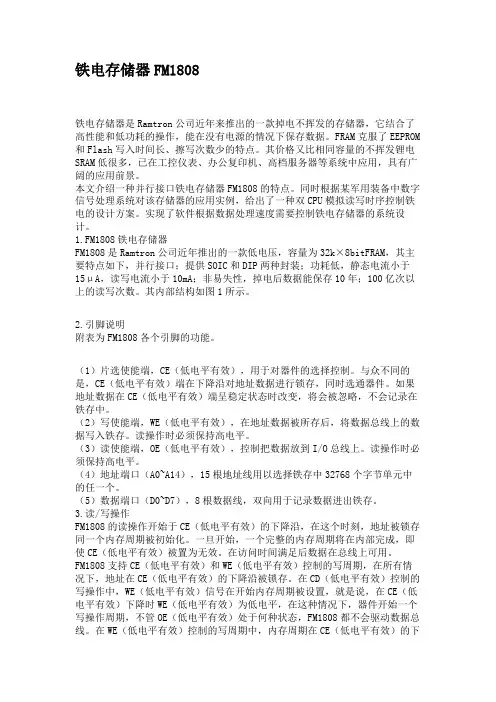

铁电存储器FM1808
铁电存储器FM1808铁电存储器是Ramtron公司近年来推出的一款掉电不挥发的存储器，它结合了高性能和低功耗的操作，能在没有电源的情况下保存数据。
FRAM克服了EEPROM 和Flash写入时间长、擦写次数少的特点。
其价格又比相同容量的不挥发锂电SRAM低很多，已在工控仪表、办公复印机、高档服务器等系统中应用，具有广阔的应用前景。
本文介绍一种并行接口铁电存储器FM1808的特点。
同时根据某军用装备中数字信号处理系统对该存储器的应用实例，给出了一种双CPU模拟读写时序控制铁电的设计方案。
实现了软件根据数据处理速度需要控制铁电存储器的系统设计。
1.FM1808铁电存储器FM1808是Ramtron公司近年推出的一款低电压，容量为32k×8bitFRAM，其主要特点如下，并行接口；提供SOIC和DIP两种封装；功耗低，静态电流小于15μA，读写电流小于10mA；非易失性，掉电后数据能保存10年；100亿次以上的读写次数。
其内部结构如图1所示。
2.引脚说明附表为FM1808各个引脚的功能。
（1）片选使能端，CE（低电平有效），用于对器件的选择控制。
与众不同的是，CE（低电平有效）端在下降沿对地址数据进行锁存，同时选通器件。
如果地址数据在CE（低电平有效）端呈稳定状态时改变，将会被忽略，不会记录在铁存中。
（2）写使能端，WE（低电平有效），在地址数据被所存后，将数据总线上的数据写入铁存。
读操作时必须保持高电平。
（3）读使能端，OE（低电平有效），控制把数据放到I/O总线上。
读操作时必须保持高电平。
（4）地址端口（A0~A14），15根地址线用以选择铁存中32768个字节单元中的任一个。
（5）数据端口（D0~D7），8根数据线，双向用于记录数据进出铁存。
3.读/写操作FM1808的读操作开始于CE（低电平有效）的下降沿，在这个时刻，地址被锁存同一个内存周期被初始化。
一旦开始，一个完整的内存周期将在内部完成，即使CE（低电平有效）被置为无效。
铁电存储器在仪表中的应用
摘要：FRAM是一种新型存贮器，最大特点是可以随总线速度无限次的擦写，而且功耗低。
FRAM 性能优越于EEPROMAT24C256。
关键词：存贮器；FM24C256；AT24C256；EEPROM一．概述：FRAM是最近几年由RAMTRON公司研制的新型存贮器，它的核心技术是铁电晶体材料，拥有随即存取记忆体和非易失性存贮产品的特性。
FM24C256是一种铁电存贮器（FRAM）,容量为256KBIT存贮器，它和AT24C256容量等同，总线结构兼容，但FM24C256的性能指标远大于AT24C256。
在存贮器领域中，FM24C256应用逐渐被推广和认可，尤其是大容量存贮器，它的优良特性远高于同等容量的EEPROM。
在电子式电能表行业中，数据安全保存是最重要的。
随着电子表功能的发展，保存的数据量越来越大，这就需要大容量的存储器，而大容量的EEPROM性能指标不是很高，尤其是擦写次数和速度影响电能表自身的质量。
FM24C256在电能表中的使用，会提高电能表的数据安全存贮特性。
二．铁电存贮器（FRAM）FM24C256的特性：传统半导体记忆体有两大体系：易失性记忆体（volatilememory）和非易失性记忆体（non-volatilememory）。
易失性记忆体像SRAM和DRAM在没有电源的情况下都不能保存数据。
但这种存贮器拥有高性能、易用等优点。
非易失性记忆体像EPROM，EEPROM和FLASH能在断电后仍保存数据。
但由于所有这些记忆体均起源自ROM技术，所以不难想象得到他们都有不易写入的缺点：写入缓慢、读写次数低、写入时工耗大等。
FM24C256是一个256Kbit的FRAM，总线频率最高可达1MHz，10亿次以上的读写次数，工耗低。
与典型的EEPROMAT24C256相比较，FM24C256可跟随总线速度写入，无须等待时间，而AT24C256必须等待几毫秒（ms）才能进行下一步写操作。
FM24C256可读写10亿次以上，几乎无限次读写。
铁电存储FM25640(中文)
China Service Center of RAMTRON
absorbed in ferroelectrics professional technology and attentive service
特性
64K位的非易失性铁电随机存储器
l 结构容量为8192*8位 l 100亿次的读写次数 l 在85℃下掉电数据保持10年 l 写数据无延时 l 先进的高可靠的铁电制造工艺
RDSR允许总线控制器验证状态状态寄存器的内容，状态寄存 器的内容提供了有关当前写保护的信息，紧跟着 RDSR操作码， FM25640会送出一个字节，包含了当前状态寄存器的内容。状态 寄存器的详细内容将在下面的章节中描述。
WRSR-Write Status Register
WRSR 命令允许用户通过向状态寄存器写一个字节来选择特 定的写保护状态。在发布一个 WRSR 命令之前，/WP 引脚必须为 高电
内存操作
拥有高速时钟频率的SPI接口，增强了FRAM的快 写性能，不像 SPI接口的EEPROM，FM25640可 以跟随总线速度连续写入数据，不需要页缓冲 区，任意连续字节可以被写入。
写操作 所有的写操作都必须以写WREN命令为开始，下 一个操作码是WRITE指令，这个操作码后面跟随 两个字节的地址值，地址的高三位是不关心的， 实际上，13个字节的地址指定了写操作的起始地 址，连续字节的数据能被连续写入，只要总线控 制器连续提供时钟，那么地址是内部递增的。如 果到达最后地址1FFFH，那么地址记数器翻转为
与EEPROM不同，FM25640以总线速度进 行写操作，无须延时。当数据被移入芯片后， 写操作仅需几百个纳秒，下一个总线周期可以 立刻开始而无须进行数据轮循。另外，FM25640 具有比其它非易失性存储器高得多的读写操作 次数，可以承受超过100亿次的读写操作，这远 远超过了一般系统对串行存储器的读写次数要 求。
MB85RC64中文
铁电存储器MB85RC64（8K×8）1.概述MB85RC64了FRAM（铁电随机存取记忆体）独立芯片配置了8192×8位，形成铁电工艺和硅栅CMOS工艺技术非易失性内存中的细胞。
MB85RC64采用两线串行接口（与世界标准的I2C总线兼容）。
与SRAM不同的MB85RC64是无需使用数据备份电池，能够保留数据。
MB85RC64的读写次数10亿次，与EPROM和FLASH相比，有显著的改善。
而且不在向写完存储器后，不需要查询序列。
2.特性●位操作：8192×8位●工作电压：2.7V—3.3V●工作频率：400KHz●两串行总线：I2C总线2.1标准版，支持标准模式和快速模式，由SCL和SDA控制。
●工作温度范围：-40℃—85℃●数据保持：10年（55℃）●读写寿命：至少每位10亿次●封装：Plastic / SOP, 8-pin (FPT-8P-M02)●低电压消耗：工作电流0.15mA，待机电流5uA3.管脚分配3.管脚功能描述管教编号管脚名功能描述1—3 A0/A1/A2 器件地址一个I2C总线可以连接8个和MB85RC64类似的器件。
通过将A0/A1/A2与VDD和VSS连接，确定每个器件的地址。
如果A0/A1/A2未连接，默认为0。
CPU通过SDA线输出一个地址与器件进行匹配。
4 VSS 数字地5 SDA 数据IO串口这是双向通信的数据IO口，用来读写铁电存储器的阵列数据，这是开漏极输出，可能是与其它漏极开路(或者集电极开路信号总线)进行线或运算，因此需要一个上拉电阻连接到外部电路。
6 SCL 时钟串口这是时钟输入口，时钟上升沿进行数据采样，下降沿进行数据输出。
7 WP 写保护WP是H电平，禁止写入。
WP是L电平，可进行写数据，如果WP没有置位，默认为L电平。
而读数据操作，不受WP 管脚的限制。
8 VDD 电源电压4.模块框图5.I2C电路MB85RC64有两线串行接口，支持I2C总线，并作为从器件工作。
非易失性铁电存储器(FRAM)芯片
16Kbit非易失性铁电存储器（FRAM）芯片FM25C160原理及其应用哈尔滨理工大学测控技术与通信工程学院周宝国The Principle of 16-Kbit Nonvolatile FRAM Chip FM25C160 and ItsApplicationZhou Baoguo摘要：FM25C160是美国Ramtron公司生产的非易失性铁电介质读写存储器。
它具有高速读写，超低功耗和无限次写入等特性。
文中介绍了FM25C160的性能特点﹑管脚定义﹑内部结构和工作原理。
给出了AT89C51单片机与FM25C160的接口电路图和对FM25C160的写操作流程图。
关键词：铁电存储器(FRAM)；FM25C160；SPI总线；写保护1．概述传统半导体存储器主要有两大体系：易失性存储器（volatile memory）和非易失性存储器（non-volatile memory）。
易失性存储器主要包括静态随机存储器SRAM和动态随机存储器DRAM。
非易失性存储器主要包括掩模只读存储器OTP RAM﹑可紫外线擦除可编程只读存储器EPROM﹑可电擦除可编程只读存储器EEPROM﹑可快速电擦除可现场编程的快闪存储器Flash Memory和用高能量锂电池作静态读写存储器后备电源的非易失静态读写存储器NVSRAM。
SRAM和DRAM等易失性存储器在没有电的情况下都不能保存数据。
EPROM﹑EEPROM和Flash等非易失性存储器虽然在断电后仍能保存资料，但由于这类存储器均源于只读存储器（ROM）技术，因此都有不易写入的缺点。
FRAM是由美国Ramtron公司生产的非易失性铁电介质读写存储器。
其核心技术是铁电晶体材料，这一特殊材料使得铁电存贮产品同时拥有随机存储器(RAM) 和非易失性存储器的特性。
铁电晶体材料的工作原理是: 当我们把电场加载到铁电晶体材料上，晶阵中的中心原子会沿着电场方向运动，到达稳定状态。
晶阵中的每个自由浮动的中心原子只有两个稳定状态，一个我们记作逻辑0，另一个记作逻辑1。
铁电存储器的原理及应用
ÿÿÿÿÿÿÿÿ 摘 要关键词介绍铁电存储器（ＦＲＡＭ）的一般要领和基本原理，详细分析其读写操作过程及时序。
将ＦＲＡＭ与其它存储器进行比较，分析在不同场合中各自的优缺点。
最后以ＦＭ１８０８为例说明并行ＦＲＡＭ与８０５１系列单片机的实际接口，着重分析与使用一般ＳＲＡＭ的不同之处。
铁电存储器 ＦＲＡＭ原理 ８０５１ 存储技术１背 景铁电存储技术早在１９２１年提出，直到１９９３年美国Ｒａｍｔｒｏｎ国际公司成功开发出第一个４Ｋｂ的铁电存储器ＦＲＡＭ产品，目前所有的ＦＲＡＭ产品均由Ｒａｍｔｒｏｎ公司制造或授权。
最近几年，ＦＲＡＭ又有新的发展，采用了０．３５μｍ工艺，推出了３Ｖ产品，开发出“单管单容”存储单元的ＦＲＡＭ，最大密度可达２５６Ｋｂ。
２ＦＲＡＭ原理ＦＲＡＭ利用铁电晶体的铁电效应实现数据存储，铁电晶体的结构如图１所示。
铁电效应是指在铁电晶体上施加一定的电场时，晶体中心原子在电场的作用下运动，并达到一种稳定状态；当电场从晶体移走后，中心原子会保持在原来的位置。
这是由于晶体的中间层是一个高能阶，中心原子在没有获得外部能量时不能越过高能阶到达另一稳定位置，因此ＦＲＡＭ保持数据不需要电压，也不需要像ＤＲＡＭ一样周期性刷新。
由于铁电效应是铁电晶体所固有的一种偏振极化特性，与电磁作用无关，所以ＦＲＡＭ存储器的内容不会受到外界条件（诸如磁场因素）的影响，能够同普通ＲＯＭ存储器一样使用，具有非易失性的存储特性。
ＦＲＡＭ的特点是速度快，能够像ＲＡＭ一样操作，读写功耗极低，不存在如Ｅ２ＰＲＯＭ的最大写入次数的问题；但受铁电晶体特性制约，ＦＲＡＭ仍有最大访问（读）次数的限制。
２．１ＦＲＡＭ存储单元结构ＦＲＡＭ的存储单元主要由电容和场效应管构成，但这个电容不是一般的电容，在它的两个电极板中间沉淀了一层晶态的铁电晶体薄膜。
前期的ＦＲＡＭ的每个存储单元使用２个场效应管和２个电容，称为“双管双容”（２Ｔ２Ｃ），每个存储单元包括数据位和各自的参考位，简化的２Ｔ２Ｃ存储单元结构如图２（ａ）所示。
铁电随机存储器(FRAM)的工作原理
FRAM技术Faler整理 2007-4-2FRAM的工作原理FRAM技术的核心是将微小的铁电晶体集成进电容内，使到FRAM产品能够象快速的非易失性RAM那样工作。
通过施加电场，铁电晶体的电极化在两个稳定状态之间变换。
内部电路将这种电极化的方向感知为高或低的逻辑状态。
每个方向都是稳定的，即使在电场撤除后仍然保持不变，因此能将数据保存在存储器中而无需定期更新。
相对于其它类型的半导体技术而言，铁电存储器具有一些独一无二的特性。
传统的主流半导体存储器可以分为两类--易失性和非易失性。
易失性的存储器包括静态存储器SRAM(static random access memory)和动态存储器DRAM(dynamic random access memory)。
SRAM和DRAM在掉电的时候均会失去保存的数据。
RAM 类型的存储器易于使用、性能好，可是它们同样会在掉电的情况下会失去所保存的数据。
非易失性存储器在掉电的情况下并不会丢失所存储的数据。
然而所有的主流的非易失性存储器均源自于只读存储器(ROM)技术。
所有由ROM技术研发出的存储器则都具有写入信息困难的特点。
这些技术包括有EPROM(几乎已经废止)、EEPROM和Flash。
这些存储器不仅写入速度慢，而且只能有限次的擦写，写入时功耗大。
铁电存储器能兼容RAM的一切功能，并且和ROM技术一样，是一种非易失性的存储器。
铁电存储器在这两类存储类型间搭起了一座跨越沟壑的桥梁--一种非易失性的RAM。
当一个电场被加到铁电晶体时，中心原子顺着电场的方向在晶体里移动。
当原子移动时，它通过一个能量壁垒，从而引起电荷击穿。
内部电路感应到电荷击穿并设置存储器。
移去电场后，中心原子保持不动，存储器的状态也得以保存。
铁电存储器不需要定时更新，掉电后数据能够继续保存，速度快而且不容易写坏。
铁电存储器技术和标准的CMOS制造工艺相兼容。
铁电薄膜被放置于CMOS 基层之上，并置于两电极之间，使用金属互连并钝化后完成铁电制造过程。
FM24CL64中文资料,无延迟写周期,铁电存储器
内存结构
FM24CL64内部地址可分为8，192个字单 元，每个字单元为8位，数据位被串行移出。它 使用两线协议，包括一个从机地址（区别于其他 存储器或器件），一个16位的字节地址。字节地 址只有低13位有效，用于对内存字节单元进行寻 址，字节地址高3位必须设置为0以兼容将来的高 容量器件。
. FM24CL64的大多数功能由两线协议控制 或由片上电路自动完成。它以二线制总线的速度 进行读写，与EEPROM不同，FM24CL64不必对 器件进行轮循以等待一个就绪状态，因为器件是 以总线速度进行写操作， 一个新的总线转输将 数据移入器件的同时，写操作已经完成，更为详 尽的描述将在下面的接口界面章节进行描述。
需要指出的是，FM24CL64 没有类似内部电源
管理电路而仅有一个简单的上电复位电路，因
此，用户应保证电源电压（VDD）在数据表规
定的误差范围内，防止器件出现误操作。
第 3页
停止
当主机把SDA从低电平拉为高电平，同时SCL信号 为高电平时认为是停止信号，FM24CL64所进行的 所有操作都必须以此信号结束，如果一个操作还未 完成而此时出现了一个停止信号，那么这个操作将 被中止。为了发布停止信号，主机必须控制SDA 总线。
以上的这些特性使得FM24CL64对于某些 非易失性应用场合非常理想，在这些场合，系 统操作频率及读写速度要求非常高。举例来说， 数据采集应用中，系统对写周期的要求很高， EEPROM较长的写入周期可能会导致数据丢 失，FM24CL64A的这些综合特性使系统具有更 快的写操作速度和更少的系统开销。
FM24CL64 为使用串行 EEPROM 的用户 提供了便利，它在硬件上可以直接替换 EEPROM。FM24CL64 使用工业标准两线接口， 8 脚 SOP 封装，操作温度范围：－４０℃至＋８５℃。
