德国PSSBG4正压氧气呼吸器培训
BG4正压氧气呼吸器操作规范
BG4正压氧气呼吸器操作规范BG4正压氧气呼吸器操作规范作者:1、BG4正压氧气呼吸器使用前的准备工作1，为了降低吸入温度和降低佩戴者的不适，冷却箱应装满冰块请注意，冷却箱盖子标记(通风孔)必须朝上2，面膜涂有防雾剂，记得涂防雾剂不要太多佩戴2和BG4正压氧气呼吸器。
戴上1和戴上打开皮带:同时按下两侧的锁定爪，将皮带两端拉开打开两条肩带:用拇指向上折断锁定夹，同时用另一只手拉动较长的一端，将仪器竖直放置，将呼吸软管放在保护罩上(外侧)，将双臂穿过肩带，提起仪器，将头部举过头顶，将头部放在两条呼吸软管之间，让仪器沿背部向下滑动，直到肩带接触到肩部。
均匀拉紧两条肩带，使腰带垫落在臀部。
关闭并调整皮带扣，确保连接可靠。
拉动带子的两端，使仪器牢固地落在臀部。
将皮带两端插入左右两侧的圆圈中。
然后，稍微松开肩带。
2，戴口罩(1)口罩上所有头带的松紧度都可以调节，非常方便，佩戴也很方便。
(2)戴口罩时，用双手拉口罩的橡皮筋，使其盖住头部，将脸放入口罩内，将头带放在头部后面。
首先拧紧下部带子，然后中间带子，最后拧紧顶部带子。
面罩应该牢牢地包在头部，但不要太紧。
(3)取下呼吸连接器插头的密封盖，将插头插入面罩的插座中，以确保连接可靠和良好。
3.当仪器打开，慢慢打开氧气瓶瓶阀时，会听到充氧气囊的气流声，电子监控显示器会发出一次蜂鸣声。
注意:氧气瓶瓶阀应至少旋转两周！用双手紧紧握住呼气和吸气软管。
吸入会导致面罩负压。
屏住呼吸一小会儿。
面罩内的负压必须保持。
否则，拧紧面罩头带注意:不要用漏风面罩观察显示器:在黑暗的地方，你可以按亮键打开照明灯(短时间后可以自动关闭)3秒以上，显示从开始到现在的使用时间。
3和BG4正压氧气呼吸器1的战前检查。
戴上口罩要用好的工具:将口罩带绕在头上后，袖子就是下巴的袖子将面罩戴在脸上，收紧底部绑带(下巴)，然后收紧顶部绑带(太阳穴)，然后收紧顶部绑带(头部)2，负压检查:将抽吸软管捏紧，抽吸会造成面罩负压，短时间屏住呼吸，必须保持面罩负压，否则拧紧面罩头带3。
2024正压式空气呼吸器培训课件
02
设备检查与佩戴方法
设备外观及功能检查
01
02
03
外观检查
确保呼吸器外壳无明显破 损、裂纹或变形，各部件 连接紧密，无松动或缺失 。
面罩检查
检查面罩是否清洁、无划 痕或裂纹，视野良好，头 带完整且易于调节。
功能检查
按下供气阀，检查呼吸器 是否能正常供气，同时留 意是否有异常噪音或泄漏 现象。
正确佩戴步骤演示
要点二
结构组成
正压式空气呼吸器主要由气瓶、气瓶阀、减压器、供气阀 、面罩等组成。
适用范围与使用场景
适用范围
正压式空气呼吸器适用于危害呼吸系统但不会立即危害生命健康的场所的防护 。
使用场景
正压式空气呼吸器可用于消防、化工、船舶、石油、冶炼、仓库、试验室、矿 山等部门，在浓烟、毒气、蒸汽或缺氧等各种环境下安全有效地进行灭火，抢 险救灾和救护工作。
呼吸阻力小，佩戴舒适。
工作原理及结构组成
要点一
工作原理
打开气瓶阀，高压空气依次经过气瓶阀、减压器，进行一 级减压后，输出约0.7MPa的中压气体，再经中压导气管送 至供气阀，供气阀将中压气体按照佩戴者的吸气量，进行 二级减压，减压后的气体进入面罩，供佩戴者呼吸使用， 人体呼出的浊气经面罩上的呼气阀排到大气中，这样气体 始终沿着一个方向流动而不会逆流。
该系列产品配有视野广阔、明亮、气密良好的全面罩， 供气装置配有体积较小、重量轻、性能稳定的新型减压 阀，选用高强度背板和安全系数较高的优质高压气瓶。
瓶头阀和手轮在高压时开启方便，省时省力。
供给消防员或抢险救护人员在浓烟、毒气、蒸汽或缺氧 等各种环境下安全有效地进行灭火，抢险救灾和救护工 作。
减压阀性能稳定，使用寿命长，输出流量大，输出压力 稳定。

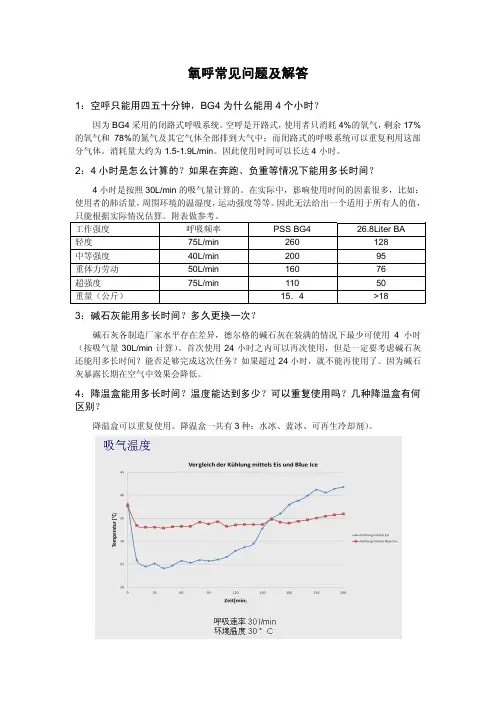

PSS BG4 FAQ
氧呼常见问题及解答1：空呼只能用四五十分钟，BG4为什么能用4个小时？因为BG4采用的闭路式呼吸系统。
空呼是开路式，使用者只消耗4%的氧气，剩余17%的氧气和78%的氮气及其它气体全部排到大气中；而闭路式的呼吸系统可以重复利用这部分气体。
消耗量大约为1.5-1.9L/min。
因此使用时间可以长达4小时。
2：4小时是怎么计算的？如果在奔跑、负重等情况下能用多长时间？4小时是按照30L/min的吸气量计算的。
在实际中，影响使用时间的因素很多，比如：使用者的肺活量，周围环境的温湿度，运动强度等等。
因此无法给出一个适用于所有人的值，只能根据实际情况估算。
附表做参考。
工作强度呼吸频率PSS BG4 26.8Liter BA轻度75L/min 260 128 中等强度40L/min 200 95 重体力劳动50L/min 160 76 超强度75L/min 110 50 重量（公斤）15．4 >183：碱石灰能用多长时间？多久更换一次？碱石灰各制造厂家水平存在差异，德尔格的碱石灰在装满的情况下最少可使用4小时（按吸气量30L/min计算）。
首次使用24小时之内可以再次使用，但是一定要考虑碱石灰还能用多长时间？能否足够完成这次任务？如果超过24小时，就不能再使用了。
因为碱石灰暴露长期在空气中效果会降低。
4：降温盒能用多长时间？温度能达到多少？可以重复使用吗？几种降温盒有何区别？降温盒可以重复使用。
降温盒一共有3种：水冰、蓝冰、可再生冷却剂）。
蓝冰、水冰降温效果曲线上图，水冰在前2小时效果较好，2小时候效果减弱，而蓝冰降温效果很均匀。
换言之，当两条曲线交叉前，水冰的效果好于蓝冰，交叉后，蓝冰的效果好于水冰。
可再生冷却剂、水冰降温效果曲线上图，水冰在前3小时效果较好，3小时候效果减弱，而可再生冷却剂降温效果很均匀。
换言之，当两条曲线交叉前，水冰的效果好于蓝冰，交叉后，蓝冰的效果好于水冰。
水冰、蓝冰必须冷冻，而可再生冷却剂的熔点是37度，因此无需冷冻，在20度的环境下放置5小时即可使用。
BG4课件剖析
BG4
呼吸器的构造BG4来自 冷却系统： 冷却系统由冷却罐和冷却芯组成，冷却 剂可使用冰块，也可使用装有“兰冰”冷却 剂的冷却芯。在使用过程中，随时更换冷却 芯，不会影响到仪器的正常使用。
呼吸器初次使用前的准备
1．装氢氧化钙、充氧、安装电池。 2．排气阀密封圈、排气阀导管密封 圈、清净罐盖密封圈、快速接头密封 圈须涂润滑油。气囊的四个口、呼吸 软管的四个头须涂润滑油。 3．检测呼吸器的12项技术指标。
呼吸器的构造---Bodyguard
BG4
bodyguard电子报警系统的特点：
(1) 双重显示（图形和数字显示） 图形显示；通过扇形节段方式，显示出压力的 大概值，比较直观。 数字显示：能用精确到0.1Mpa的数字，把压 力准确的显示出来 （2）双重报警：声、光双重报警，更加明显 ，报警时有声音又有灯光。
压力单位换算： 1毫巴（mbar）=100帕（pa）
BG4 技术参数（环境温度与限制使用时间）
最高温度（℃）
40
60
90
限制使用时间
4小时
1小时
15分钟
《规程》规定最长时间
25分钟
5分钟
—
技术参数 仪器特性
使用时间（中等劳动条件）：4 小时 供氧量（压力在 200bar）： （1）定量供氧：1.5 — 1.9 L/分钟 （2）手动补给： > 50 L/min （3）自动补给： > 80L/min 排气阀开启压力：4—7mbar 气囊容积：5.5L 氧气瓶容积：2L
BG4
bodyguard电子报警系统的特点：
呼吸器的构造
BG4
呼吸循环系统： 主要包括： 全面罩 、连接管（三 通） 、呼气软管、滤尘网、CO2吸收罐 、 气囊 、降温盒、吸气软管、排气阀、排水阀 等
正压式空气呼吸器培训内容
正压式空气呼吸器培训内容一、消防呼吸器是供消防员使用的一种人体呼吸器官的防护装具, 用于在有浓烟、毒气、刺激性气体或严重缺氧的火灾现场中进行火情侦察、灭火、救人和抢险时佩戴。
也可供佩戴者进入工厂、船舶等有毒、有烟尘或缺氧的环境中使用。
二、我们所使用的空气呼吸器为正压式, 面罩内压力比外界大气压力稍高, 具有性能可靠、安全程度高、佩戴舒适、呼吸舒畅、人体适应性强、全面罩视野广阔、气密性好、体积小、操作简单、维修方便等优点。
三、正压式空气呼吸器的构造正压式空气呼吸器主要由高压空气瓶与气瓶阀、减压器、供给阀、全面罩、压力表、残气警报器、中压安全阀、呼吸器、背托、中压软导管、快速接头、腰带和肩带等组成。
气瓶与气瓶阀: 气瓶是储存供人体呼吸用压缩空气的高压容器, 用超高强度钢制成。
其容积为升, 最高作用工作压力为30Mpa的截止阀, 是气瓶的必备部件, 不能任意拆去。
气瓶阀的缺陷轮按逆时针方向旋转为开启, 反之则关闭。
减压器: 把高压空气的压力从30 Mpa降至0.5 ~0.8Mpa, 在减压器上同时安装有中压安全阀、残气警报器、压力表、压力表导管、空气输出导管等。
软导管快速接头: 快速插头由两个部件组成。
当两部件未连接时, 连接减压器端的软导管快速插头是闭锁的。
打开气瓶开关仍然气密, 气体不会泄漏；当连接供给阀端的插头插入减压器端插座时, 减压器的快速插头立即将闭锁开关打开, 气体及时通入供给阀。
全面罩: 它是一个单眼窗、大视野、以层环状片密封的正压型全面罩。
面罩内有与口、鼻相贴合的小口鼻罩。
因而减小了全面罩的实际有害窨（呼吸道死腔）和人的吸气阻力。
同时在口鼻罩内还设有呼气阀, 将呼出气体排入大气中。
全面罩还有传音器, 以便佩戴者在使用过程中相互讲话。
供给阀: 最大正压性供气量为200L/min, 佩戴者吸气时有足够的气体吸入, 吸气感觉舒适。
四、压力表: 用于指示气瓶内的贮气压力。
力表的量程为0~40Mpa压力表外壳有防震的保护罩, 以防冲撞时损坏压力表。
HY-4正压氧气呼吸器培训讲解
公司简介 呼吸器的发展 呼吸器的适用范围 呼吸器的主要技术参数 呼吸器的构造 呼吸器使用前的检查 呼吸器使用过程中的注意事项 呼吸器的清洗 呼吸器的检测 呼吸器的故障判断
上一页 下一页
山西虹安科技有限公司是从事呼吸防护装备、抢险救援 装备、消防装备、气体检测及其配套产品科研开发、生产、 销售和技术服务为一体的科技型国家级高新技术企业。
力出现异常（瓶体受到猛烈撞击或者高温），超出安全范
围，防爆膜会自动破裂，泄压，防止氧气瓶发生爆炸。
减压器：减压器的作用就是将氧气瓶内的高压氧气减
为中压（1.9Mpa左右）并连续不断得供给呼吸使用。
安全阀：安全阀的作用就是保护减压器，当减压器的
膛室压力超出安全范围，安全阀就会自动打开泄压，保护 减压器不受损伤。
540L >100L/min
>80Lmin
400pa ~ 700pa
50pa ~ 200pa
1.4L/min ~ 1.8L/min
≤35℃
1.8kg
10.5kg
13kg
上一页
下一页
根据呼吸器内各零部件所起的不同作用，我们将呼吸器分为四 大系统。分别是壳体背带系统、供氧系统、呼吸循环系统、冷却系 统。
2.使用环境： 气体环境中存在无氧 缺氧或有毒，有害的气体，或是有毒气， 烟雾，蒸汽污染的大气环境。
3．温度范围： –10℃ ~ 40℃。 4．相对湿度： 0 ~ 100%。 5．大气压强： 75kp ~ 125kp.
上一页 下一页
以上条件对呼吸器的影响：
温度：在规定温度范围里使用，呼吸器的各项性能指标均能达到最佳状 态，而且不会对呼吸器本身造成任何影响。温度太低，容易造成呼吸器 内塑料橡胶制品的“硬化”，密封圈会失去弹性，影响呼吸器的气密性； 温度太高，会加速呼吸器内塑料橡胶制品的“老化”影响呼吸器的使用 寿命。
PSS BG4 闭路式氧气呼吸器介绍_PPT_20100412
为什么要使用PSS BG4？传统的空呼：•单气瓶配置只能使用30－40分钟•双气瓶配置能够使用60－80分钟•实际操作中，消防员30－40％的时间用于撤离火场、更换设备、进入火场、等待指挥员传达指令新型PSS BG4：•使用时间长达4小时，提供充足的防护时间，减少风险•重量比双气瓶SCBA轻30％，明显减少体力消耗•增加安全性，增强消防队员的自信心，减少恐惧•减少编队数量，优化救火程序，方便调度指挥•非常适合于需要长时间作业的场所，例如隧道、地铁、高层建筑等等氧气氮气二氧化碳其他气体吸入21%78 %0,04%0,96%????呼吸原理呼出吸入呼出21%78 %0,04%0,96%17%78 %4,04%0,96%呼吸原理氧气氮气二氧化碳其他气体PSS BG4呼吸原理PSS BG4 为隔绝式正压氧气呼吸器，用户持续呼入的气体来自其呼出的气体＋气瓶额外补充的气体。
人体呼出的CO2由“Dragersorb”400吸收。
呼吸气囊中储备用户所需气体，它由2个弹簧保证呼吸气囊内部的正压。
温热的气体流经降温盒时被冷却，被消耗的氧气由氧气瓶给予补充。
BG II显示气瓶剩余压力、剩余使用时间、电池容量。
123456789101112131415BODYGUARD II 背景灯按键智能钥匙光报警蜂鸣器报警剩余时间或已使用时间查看温度按键气瓶压力手动呼救按钮LED 灯蓝色–待用BODYGUARD II 图标以巴为单位的气瓶压力可以设定或显示已使用时间或显示剩余使用时间(50 巴)时间温度故障–同时显示故障代码电池正常电池报警1 –还能用4小时电池报警2 －需要立即更换电池关闭瓶阀打开瓶阀运动传感器激活运动传感器未激活同时按住左右键全面罩面镜及雨刷前端口五点式头带面罩材料为硅橡胶口鼻罩全面罩在使用中面罩会结雾，可以使用Klar Plot来防止结雾。
使用清洁软布将Klar Plot涂覆在面镜内层为加强防护也可以将Klar Plot防雾剂直接涂覆在面镜上。
BG4型正压氧气呼吸
5、仪器测试 1）进行电池及高压测试 打开气瓶阀，电子报警器将会在气压达到1O巴时自动启动。 ① 自动电池测试 如果电池完好，报警声响一次(约 秒种 秒种)， 如果电池完好，报警声响一次 约3秒种 ， 1、2红色及绿色指示灯闪烁一次 3 bat字母显示一次。 如果电池没电，报警声响5次 如果电池没电，报警声响 次 1．红色指示灯常亮 3 bat字母连续显示。 按上述方法更换电池。 ② 如果电子报警器发生故障，红灯常亮，仪器不能使用。 2）高压气密性测试 条件：气瓶充气压力必须大于165巴，否则电子报警器不能完成测试 当打开瓶阀后，“C C r(关闭气瓶)”如在显示器上出现约3秒钟，电池检查同时完 成。当有压力显示时，关闭瓶阀。在大约20秒后，若仪器正常，报警声响一次。 绿色指示灯闪烁。“O C r(开启瓶阀)”出现在显示器上。高压气密检查成功完成 使瓶阀处于关闭状态，在Monitron电子报警器关闭之前，自动完成电池检查。现 在BG4已准备好，可以使用了{ 如果在高压气密检查时发现故障，报警声响三次。红色指示灯闪烁30秒，“E r r(故障)”字母显示30秒。仪器绝不能使用!
3、安装降温盒 (1）检查呼吸软管接头的夹子是否牢靠。将降温盒对准两个 塑料定位销。用弹簧夹固定。 (2）用力按压降温盒盒盖，通气孔必须向上。 (3）联接中压管。在降温盒上将中压管联接好，并用下盖侧 面上的夹子将中压管固定。在减压阀上将自动补给阀的黄色 中压管联接到减压器的出口上。 4、安装C02吸收罐 (1）将C02吸收罐放入金属托架的槽孔内，并用弹性夹固定。 (2）将气囊与C02吸收罐连接在一起 (3）安装杠杆
3、安装／更换电池 （1）绝不能在有爆炸危险的区域进行。 （2）当仪器交付时(随机提供电池)，安装电池. （3）当显示器出现信号表明电池无电时，更换电池。 （4）更换电池按下列步骤进行： ① 按压蓝色环，拆除蓝色中压管； ② 用螺丝刀或工具翘起基本组件，将电脑检测元件取下； ③ 用随机带的内六方工具拧下两个内六方螺丝（内六方螺丝 不能由其它螺丝代替）； ④ 卸下另一面的电池盒，取下旧电池； ⑤ 装入一节新的9伏方形电池。正负极要正确! ⑥ 重新装上并固定电池盖。将电脑检测元件装入仪器，应能 听到明显的“咔嚓”声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于压力的单位换算
▪ 1MPa（兆帕）=1000KPa(千帕）
▪ 1KPa=1000Pa=10hpa ▪ 1MPa≈10个标准大气压（9.8个大气压） ▪ 1个标准大气压=100KPa=1000hpa ▪ 1bar=1000mbar ▪ 1mbar=10mmH2O=100Pa=1hpa ▪ 1bar=1个大气压=10mH2O=10000mmH2O
氢氧化钙与二氧化碳的化学反应式
▪ CO2+Ca（OH)2=CaCO3+ H2O ▪ CaCO3——（煅烧）CaO+CO2 ▪ CaO+H2O=Ca（OH)2
四、主要部件的作用
▪ 8、气囊 ▪ 组成：是用橡胶制成的，上面有金属隔板，板上
有两个圆形凸起，用来放置正压弹簧，使气囊产 生正压；当气囊下落时，隔板随之下落，下压自 动补顶杆，中压氧气通过自动补气阀门向气囊补 气。当气囊膨胀上升时，触碰排气阀，使之排气。 它上面有四个接口，上面两个分别接降温器和清 净罐，侧面一个接自动补，下面一个接排水阀； ▪ 作用；用来储存氧气，供佩戴者呼吸。
一端接到三通接头的吸气阀一侧，另 一端接到降温器的接口上。呼气软管 一端接到三通接头的呼气阀一侧，另 一端接到清净罐的接口上。软管两侧 接口不同，装反了不能连接。
四、主要部件的作用
▪ 7、清净罐 ▪ 组成：罐体、盖子、“O”型密封圈、固
定卡子、上下过滤膜、上下隔板。罐体上 有三个接口，分别接呼气软管（上口）、 气囊（下口）、排气阀（上侧口）。 ▪ 作用：是用来储存二氧化碳吸收剂氢氧化 钙钙2㎏（。Ca氢(O氧H化)2钙）的的作容用器是。吸该收罐人可体装呼氢出氧气化 体中的二氧化碳。
四、主要部件的作用
▪ 3.4、呼、吸阀 ▪ 组成：由阀座和阀片组成 ▪ 作用：是一单向导气阀门。由于
阀片安装位置的不同，吸气时， 呼气阀关闭；呼气时，吸气阀关 闭，使气流始终沿着一个方向循 环。
四、主要部件的作用
▪ 5.6、呼、吸软管 ▪ 组成：是由橡胶制成的波纹管 ▪ 作用：作为呼、吸通道用。吸气软管
▪ 1、电子氧气压力显示 ▪ 2、显示剩余时间。剩余压力值降到5.5MPa时发出报警 ▪ 3、紧急情况手动呼救按钮（黄色） ▪ 4、电量显示 ▪ 5、背景照明 ▪ 6、高压气密性测试 ▪ 7、环境温度测试 ▪ 8、气瓶5.5MPa余压报警 ▪ 9、低压报警（1MPa） ▪ 10、移动传感器
什么是正压呼吸器和负压呼吸器
PSSBG4正压氧气呼吸器介绍2
▪ PSSBG4闭路循环式正压氧气呼 吸器，它的组合结构方式使组装 方便简易。不需要使用工具就能 迅速和方便地将整个器具的各个 部分拆开、组合，以便为下一次 使用作好准备。
PSSBG4正压氧气呼吸器介绍3
▪ 独有的“bcdyguard”智能保镖！ PSSBG4采用了世 界上最先进的智能保镖！电子报警、测试及压力显示系统， 该系统具有如下功能：
二、 PSSBG4正压氧气呼吸器的技术 参数
8、自动补给阀开启压力：0.1~2.5hpa 9、报警压力：5.5Mpa 10、低压报警响应值：<1.4hpa 11、使用温度：-15℃——40 ℃ 12、质量：14.8kg(含冰1.2kg、面罩、氧气） 13、外形尺寸：595×450×185mm
三、 PSSBG4正压氧气呼吸器的主要 部件
▪ 正压呼吸器： 氧气呼吸器系统内的压力总是大于外界大 气压力的呼吸器，叫正压呼吸器。
▪ 负压呼吸器 氧气吸器系统内的压力在吸气时，小于外
界大气压力的呼吸器，叫负压呼吸器。
一 、PSSBG4正压氧气呼吸器的使用 条件
1、使用领域：矿山救护、消防、冶金、化 工
2、使用环境：无氧、缺氧、毒气、有毒有 害气体等污染环境中，不能在水下使用。
▪ 1、面罩；2、三通快速接头；3、呼 气阀；4、吸气阀；5、呼气软管、6、 吸气软管；7、清净罐；8、气囊；9、 气囊连杆；10、排气阀；11、排水阀； 12、自动补给阀；13、降温器；14、 减压器；15、手动补给阀；16、主机； 17、显示器；18、氧气瓶；19、外壳。
四、主要部件的作用
1、面罩： ▪ 组成：用橡胶制成的，有玻璃镜片，
雨刮器、头带、口鼻罩、接口。 ▪ 作用：用头带使人体面部与面罩贴近，
隔绝空气。下端接口通过三通快速接 头与呼吸系统相连。
四、主要部件的作用
2、三通快速接头 ▪ 组成：有三个口。中间的接口有“O”形
密封圈。为避免混淆，另外两个阀口设计 了不同的内径。 ▪ 作用：中间的口与面罩连接，两侧的口安 放呼、吸阀，口上有环形槽，通过固定帽 与呼、吸软管相连。
PSSBG4正压氧气呼吸器
王守军
PSSBG4正压氧气呼吸器（外型图）
PSSBG4正压氧气呼吸器介绍1
▪ PSSBG4闭路循环式正压氧气呼吸器，它 在整个呼吸循环中产生正压，特别适用于 在有毒的环境中长时间使用。它采用了最 新的材料和制作工艺以及微电子技术，二 氧化碳吸收器里有呼吸过滤石灰和灰尘的 滤网，还有一个内置 的呼吸冷却器，能保 证良好的呼吸舒适度。
四、主要部件的作用
▪ 9、气囊连杆 ▪ 组成：一条金属连杆，两端有锁位扣，分
别与气囊金属板和外壳上的扣子连接。 ▪ 作用：为气囊定位，防止膨胀时发生歪斜。
四、主要部件的作用
▪ 10、排气阀 ▪ 组成：接头、“O”形密封圈、连接管
（树脂）、压力开关控制管、下外壳、弹 簧、膜片、 “O”形密封圈、上外壳。 ▪ 作用：1、当系统内压力达到4—7hpa时， 气囊膨胀上升，触碰排气阀，使之排气， 以减小系统内的压力。 ▪ 2、压力开关控制管：当系统内达到一定压 力（＜1.4hpa）时，启动主机工作。
二、 PSSBG4正压氧气呼吸器的技术 参数
1、使用时间：4h(实际小于4h) 2、最高工作压力：20MPa 3、额定储气量：（氧气瓶压力在20MPa时
储存氧气）400L（升） 4、定量供氧量：1.5~1.9L/min（升/分钟） 5、自动补给供氧量：＞80L/min 6、手动补给供氧量： ＞ 50L/min 7、自动排气阀开启压力：4—7hpa
