拉梁设计
拉梁位置及作用不同各自的计算方法
相关标签：
•配筋
•框架结构
•拉梁
一、拉梁截面的高度取（1/15～1/20）L，宽度取（1/25～1/30）L，其中L为柱间距
二、当多层框架结构无地下室，柱下独立基础埋置深度又较深时，为了减小底层柱的计
算长度和底层位移，在±0，00以下适当位置设置的基础拉梁，从基础顶面至拉梁顶面为一层，从拉梁顶面至首层顶面为二层，即将原结构增加一层进行分析。
所以，框架梁(含拉梁)和柱的最终配筋宜取上述两次计算结果的较大值。
三、当多层框架结构无地下室，柱下独立基础埋置深度较浅而设置拉梁，一般应设置在
基础顶面，此时拉梁的配筋计算，可采用下列方法之一：(1)取拉梁所拉结的柱子中轴力较大者的l/10作为拉梁的轴心拉(压)力，拉梁按轴心受拉(压)构件计算。
此时柱基础按偏心受压考虑。
基础土质较好时，采用此法较为经济；(2)以拉梁平衡柱底弯矩，当抗震等级为
一、二级的框架结构，柱底组合弯矩设计值尚应分别乘以l.5和l.25增大系数；柱基础按
轴心受压考虑。
如拉梁承托隔墙或其他竖向荷载，则应将竖向荷载所产生的弯矩与上述两种方法之一计算的内力进行组合，按拉(压)弯构件或受弯构件计算拉梁纵向受力钢筋。
拉梁截面配筋:应上下相同，各不小于2f14，箍筋不少于Φ18@200，
四、拉梁的配筋构造。
拉梁纵向受力钢筋除满足计算要求外，正弯矩钢筋应全部拉通，
负弯矩钢筋50％拉通。
基础拉梁设置
框架结构在结构设计输PKPM时，拉梁（基础梁）如何设置？是增设一层标准层？还是单计算传到柱节点上集中荷载，再手算基础梁呢？基础拉梁与基础梁-1001：拉梁的计算方法有两种：1、取拉梁所拉结的柱子中轴力较大者的1／10，作为拉梁轴心受拉的拉力或轴心受压的压力，进行承载力计算。
按此法计算时，柱基础按偏心受压考虑。
基础土质较好，用此法较节约。
2、以拉梁平衡柱底弯矩，柱基础按中心受压考虑。
拉梁正弯矩钢筋全部拉通，负弯矩筋有1／2拉通。
此时梁的截面高度宜取下面的取值较高者。
推荐：关于多层框架基础拉梁的几点看法一、框架计算简图无地下室的钢筋混凝土多层框架房屋，独立基础埋埋置较深，在-0.05左右设有基础拉梁时，应拉梁按层1输入。
以某学生宿舍为例，该项目为3层钢筋混凝土框架结构，丙类建筑，建筑场地为Ⅱ类；层高3.3m，基础埋深4.0m，基础高度0.8m，室内外高差0.45m。
根据《抗震规范》第6.1.2条，在8度地震区该工程框架房屋的抗震等级为二级。
设计者按3层框架房屋计算，首层层高取3.35m，即假定框架房屋嵌固在-0.05m处的基础拉梁顶面；基础拉梁的断面和配筋按构造设计；基础按中心受压计算。
显然，选取这样的计算生产力简图是不妥当的。
因为，第一，按构造设计拉梁的断面和配筋无法平衡柱脚弯矩；第二，《混凝土结构设计规范》（GB50010－2002）（以下简称《混凝土规范》第7.3.11条规定，框架结构底层柱的高度应取基础顶面至首层楼盖顶面的高度。
工程设计经验表明，这样的框架结构宜按4层进行整体分析计算，即将基础拉梁层按层1输入，拉梁上如作用有荷载，应将荷载一并输入。
这样，计算简图的首层层高为H1＝4-0.8-0.05=3.15m，层2层高为3.35m，层3、4层高为3.3m。
根据《抗震规范》第6.2.3条规定，框架柱底层柱脚弯矩设计应行乘以增大系数1.25。
当设拉梁层时，一般情况下，要比较底层柱的配筋是由基础顶面处的截面控制还是由基础拉梁处的截面控制。
偏拉梁构造要求
偏拉梁构造要求
偏拉梁结构是一种常用于建筑物或桥梁等结构物中的重要构造形式，它能够提供极大的支撑力和稳定性，确保建筑物或桥梁等结构物的安全、牢固。
偏拉梁结构是由主梁和支撑梁构成的，在具体的建造过程中，需要遵循一些要求，以确保偏拉梁结构能发挥最佳的性能。
首先，偏拉梁结构的主梁选用应注意：材料强度高、重量轻且刚性好。
其次，主梁的连接节点要求连接牢固，防止松动。
在支撑梁的选用方面，同样需要考虑材料强度、刚性和轻重量等方面因素，并对其安装位置进行合理规划。
另外，偏拉梁结构的设计也需要考虑负载的大小和作用方向，确保结构安全性。
同时，工人在施工过程中也要遵守相关安全规定，确保施工过程中的安全。
最后，偏拉梁的维修和保养也至关重要，需要定期检查，及时进行维护和更换损坏的部件，以确保结构的安全和长期稳定性。
总的来说，偏拉梁结构要求施工过程中的严格把控和细心施工，同时也要注意结构的维护。
只有这样，我们才能够从根本上保证偏拉梁结构的性能和功能，从而创造出更加安全、可靠的建筑物或桥梁等结构物。
基础梁的建筑基础拉梁.doc
基础梁的建筑基础拉梁
一般情况下，独立基础两个方向都会设基础梁，既可以提高基础整体性，也可以用来承担底层的墙体。
请问大家一般基础梁是设在基础顶面，还是设在某个靠近正负零的标高处？如果是前者，那么在基础埋深较大时，不仅浪费底层墙体，而且会造成底层柱计算长度过大，导致底层的整体刚度较二层刚度之比过小。
如果是后者，那么基础梁到基础顶之间的柱就非常有可能是短柱甚至超短柱了，可见过不少人这样设计，不知道为什么，规范是不提倡这样的啊。
（基础梁就是基础拉粱，主要是为了提高基础整体性，应与基础相连。
）现在许多住宅首层架空，此时仅在首层设梁，不再设基础梁。
但七度及以上层数较多时，还是加基础梁为好（虽然有点浪费）。
首层以下的柱当然按短柱处理。
基础梁最好与基础直接相连，第一种较好。
原因如下：
1，基础梁的主要作用是协调地震时各基础的变形，使基础能共同协调工作，所以才按拉梁设计，因此是用来协调基础的，而不是协调柱子。
2，底层柱计算长度大是一个常见的问题，有较多的解决方法，不应该为了讲究柱的刚度值而牺牲基础梁的作用。
3，短柱问题十分明显，不用细说。
4，若必须按方案二做，结构的计算简图也应该取到基础顶面，所以方法二不提倡，其力学概念不明确。
5，若要减小柱的计算长度可以适当把基础顶面提高（对多层建筑
有效）。
拉梁设计
拉梁位置及作用不同各自的计算方法
相关标签：
•配筋
•框架结构
•拉梁
一、拉梁截面的高度取（1/15～1/20）L，宽度取（1/25～1/30）L，其中L为柱间距
二、当多层框架结构无地下室，柱下独立基础埋置深度又较深时，为了减小底层柱的计
算长度和底层位移，在±0，00以下适当位置设置的基础拉梁，从基础顶面至拉梁顶面为一层，从拉梁顶面至首层顶面为二层，即将原结构增加一层进行分析。
所以，框架梁(含拉梁)和柱的最终配筋宜取上述两次计算结果的较大值。
三、当多层框架结构无地下室，柱下独立基础埋置深度较浅而设置拉梁，一般应设置在
基础顶面，此时拉梁的配筋计算，可采用下列方法之一：(1)取拉梁所拉结的柱子中轴力较大者的l/10作为拉梁的轴心拉(压)力，拉梁按轴心受拉(压)构件计算。
此时柱基础按偏心受压考虑。
基础土质较好时，采用此法较为经济；(2)以拉梁平衡柱底弯矩，当抗震等级为
一、二级的框架结构，柱底组合弯矩设计值尚应分别乘以l.5和l.25增大系数；柱基础按
轴心受压考虑。
如拉梁承托隔墙或其他竖向荷载，则应将竖向荷载所产生的弯矩与上述两种方法之一计算的内力进行组合，按拉(压)弯构件或受弯构件计算拉梁纵向受力钢筋。
拉梁截面配筋:应上下相同，各不小于2f14，箍筋不少于Φ18@200，
四、拉梁的配筋构造。
拉梁纵向受力钢筋除满足计算要求外，正弯矩钢筋应全部拉通，
负弯矩钢筋50％拉通。
浅谈基础±0.000处拉梁的设计
建筑理论与设计
浅 谈基础 ±０ ． ０ ０ ０ 处拉 梁 的设计
摘要 ： 通过 对± Ｏ ． ０ ０ ０ 处 拉 梁 的按楼 层 梁 和层 间梁分 别 建模 分 析 比 较 ， 在 设 计 中尽 可 能 以更 准确 的方 式来 设 计 ， 使 拉 梁 的结 构 设
计 更加 趋 于合 理 。
６ ５ ６． ８ ５ ２３ ６ ７． ９４ ６ ３７ ２ ８
８７ ２ ４ ４ １ ７６ ２． ９１ ８６ ５． ７４
４
ｇ ｏ ｇ． ０Ｉ
９ ０ｇ ． ０１
９ ０７１１
９ ０７ １１ ８９ ５． ４９
８９ ５ ４ｇ
层阿 鞋 武
（ ４ ） 地基 主要受力层 范嗣内存在 软弱粘性土层 ， 液化 土层或严重不均匀土层 ； 桩 基 承台 之 间 当基 础 埋 置较 浅 ，拉梁 顶 标 高 可 以 和承 台 顶 或基 础 顶 平 齐， 这 时结 构 计算 模 型底 层层 高 可取 基础 顶 部至 二 层楼 板 面 的高 度 。但 当基
￡
｝ １ ６ Ｉ
３３
… 鑫
．
…
． ６
…
‘ … ’
卜
Ｔ
Ｉ
ｉ
ｌ ｌ ｊ
ｒ ｒ
¨ Ｉ Ｉ ｉ
ｒ
＼
—
—
—
自
—
图１
图２
—－ １ ｌ ． ； ｌ 上 』 ¨ Ｌ 上一 ｉ
ｌ 『 ቤተ መጻሕፍቲ ባይዱ
｝
啪
Ｌ
目
关 键词 ： 拉梁； 连 系梁 ； 层 间梁 ； 楼 层 梁
１ ． 拉 梁 的作用 和设 置
拉梁

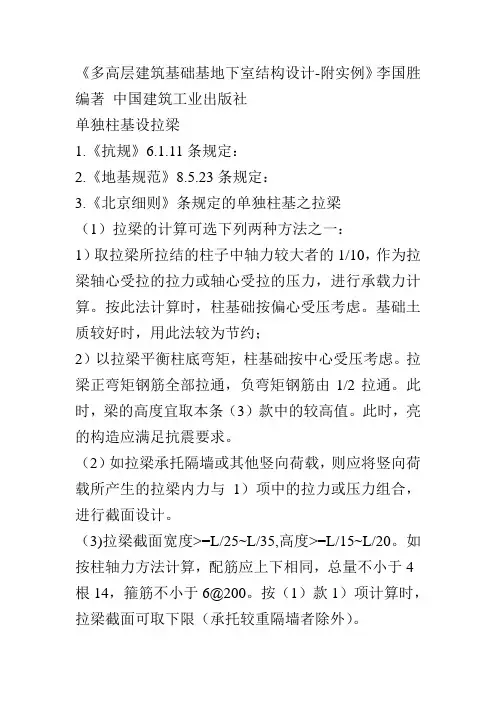

《多高层建筑基础基地下室结构设计-附实例》李国胜编著中国建筑工业出版社单独柱基设拉梁1.《抗规》6.1.11条规定：2.《地基规范》8.5.23条规定：3.《北京细则》条规定的单独柱基之拉梁（1）拉梁的计算可选下列两种方法之一：1）取拉梁所拉结的柱子中轴力较大者的1/10，作为拉梁轴心受拉的拉力或轴心受拉的压力，进行承载力计算。
按此法计算时，柱基础按偏心受压考虑。
基础土质较好时，用此法较为节约；2）以拉梁平衡柱底弯矩，柱基础按中心受压考虑。
拉梁正弯矩钢筋全部拉通，负弯矩钢筋由1/2拉通。
此时，梁的高度宜取本条（3）款中的较高值。
此时，亮的构造应满足抗震要求。
（2）如拉梁承托隔墙或其他竖向荷载，则应将竖向荷载所产生的拉梁内力与1）项中的拉力或压力组合，进行截面设计。
（3)拉梁截面宽度>=L/25~L/35,高度>=L/15~L/20。
如按柱轴力方法计算，配筋应上下相同，总量不小于4根14，箍筋不小于6@200。
按（1）款1）项计算时，拉梁截面可取下限（承托较重隔墙者除外）。
（4）凡框架层数不超过三层，基础埋置较浅，各基础埋置深度差别不大，地基土主要受力层范围内不存在软弱土层、液化土层和不均匀土层时，可以不设置基础拉梁。
对于大型公共建筑，另行考虑。
单层工业厂房一般皆可不设基础拉梁4当柱基础埋置深度较大时，拉梁宜设置在室内地面附近，有利于减小首层柱高度，增大框架侧向刚度，此时宜将拉梁标高作为一结构层进行分析计算，地面房间土不按楼板荷载传给拉梁，拉梁上有填充墙时应按实际情况计入墙体重量。
当拉梁设置在单独柱基标高时，天然地基时拉梁底不宜与柱基底标高相同，并应将拉梁底的原有坚硬土层挖松，否则拉梁应视为基础地梁进行计算。
当柱基埋深各不相同，拉梁设在室内地面附近，或较高埋深柱基标高时，一般可把拉梁底与柱按铰接计算简图，上柱底端弯矩由拉梁平衡，柱基按中心受压计算，拉梁底至柱基一段柱纵筋同首层，柱箍筋全加密，这样处理简单，也安全可靠。
【VIP专享】无地下室的基础拉梁(地梁)的设计
③、拉﹝地﹞梁的梁顶标高设置于基础承台面标高以上时：这种情况主要是当基础埋置深度较大时，设计经常会在室外地坪处设置一道地梁，该地梁除承担两端柱轴向压力较大者的1/10、其上部的荷载（如隔墙自重、楼梯梯板荷载等）外，必须考虑承担柱底弯距。
当然，在设置有双地梁的情况下（即在基础位置处另设置一道拉梁），该地梁可仅承担第（1）和（3）荷载，第（２）荷载及两端柱轴向压力较大者的1/10由设置于基础位置处的拉梁承担。
【柱底弯距的分配】柱底弯距在拉（地）梁之间近似的按照柱两端的地梁线刚度的大小进行分配。
这种情况下，拉（地）梁的断面不要太小，最好接近该跨在地上一层的框架梁的刚度。
【拉﹝地﹞梁通长钢筋的要求】如果该拉﹝地﹞梁在设计时要求其承担柱轴向压力较大者的1/10的荷载，则拉﹝地﹞梁通长钢筋的面积必须满足该要求。
【其它情况】当拉﹝地﹞梁设置在基础高度的范围内时，当然可以考虑基础承台和拉﹝地﹞梁一起承担柱底弯距，这需要设计人员认真分析。
1、取拉梁所拉结的柱子中轴力较大者的1／10，作为拉梁轴心受拉的拉力或轴心受压的压力，进行承载力计算。
按此法计算时，柱基础按偏心受压考虑。
基础土质较好，用此法较节约。
2、以拉梁平衡柱底弯矩，柱基础按中心受压考虑。
拉梁正弯矩钢筋全部拉通，负弯矩筋有1／2拉通。
此时梁的截面高度宜取下面的取值较高者。
推荐：关于多层框架基础拉梁的几点看法一、框架计算简图无地下室的钢筋混凝土多层框架房屋，独立基础埋埋置较深，在-0.05左右设有基础拉梁时，应拉梁按层1输入。
以某学生宿舍为例，该项目为3层钢筋混凝土框架结构，丙类建筑，建筑场地为Ⅱ类；层高3.3m，基础埋深4.0m，基础高度0.8m，室内外高差0.45m。
根据《抗震规范》第6.1.2条，在8度地震区该工程框架房屋的抗震等级为二级。
设计者按3层框架房屋计算，首层层高取3.35m，即假定框架房屋嵌固在-0.05m处的基础拉梁顶面；基础拉梁的断面和配筋按构造设计；基础按中心受压计算。
基础拉梁设计理论分析
基础拉梁设计理论分析摘要：本文探讨了基础拉梁的设置目的及意义，并介绍引进了基础拉梁的设置原则及要求，对基础拉梁的设计方法进行了相关探析，对实际工程的设计和科学研究提供一定的参考价值。
关键词基础拉梁设置要点设计理论分析一、引言基础拉梁是指两端与承台或独立柱基相连的梁，其主要作用是承担上部结构的荷载并将其荷载传至相连接的基础上，最终将其荷载传至持力层，所以它不仅承受上部荷载，而且由于其拉梁的下部与持力层相接触，它还会受到地基反力的作用。
但是在当前设计工作当中，很多设计人员由于概念不清晰，一般认为只要拉梁设置于地面以下的梁均认为是拉梁，而对其作用和意义不大了解。
本文通过介绍设置拉梁的目的介绍相关规范的要求及设置原则，对基础拉梁的设计方法进行研究分析。
二、设置基础拉梁的目的及规范要求设置基础拉梁有以下目的：（1）增强独立柱基（桩基承台）之间的整体性；（2）调整柱基的不均匀沉降；（3）减少首层柱的计算高度；（4）平衡上部结构专至柱底的弯矩；（5）减轻桩偏位产生的不利作用；（6）兼做基础梁时承担部分墙体荷载；（7）参与抵抗上部结构传至基底的水平力。
相关规范的具体要求：1、《建筑抗震设计规范》6.1.11：框架单独柱基有下列情况之一时，宜沿两个主轴方向设置基础系梁；（1）一级框架和IV类场地的二级框架；（2）各柱基础底面在重力荷载代表值作用下的压应力差别较大；（3）基础埋置较深，或者各基础埋置深度差别较大；（4）地基主要受力层范围内存在软弱黏土层、液化土层或严重不均匀土层；2、《建筑桩技术规范》4.2.6规定桩基承台之间：（地基设计规范相关条文一致）（1）一柱一桩时，应在桩顶两个主轴方向设置联系梁。
当桩与柱的截面直径之比大于2时，可不设联系梁；（2）两桩桩基的承台，应在其短向设置联系梁；（3）有抗震设防要求的柱下桩基承台，宜沿两个主轴方向设联系梁。
（4）联系梁顶面宜与承台顶面位于同一标高。
联系梁宽度不宜小于250mm，其高度可取承台中心距的1/10~1/15，且不宜小于400mm；（5）联系梁配筋应按计算确定，梁上下配筋不宜小于2根12mm钢筋；位于同一轴线上的相邻联系梁纵筋应贯通。
基础拉梁设计
如何区分：基础梁，基础拉梁，基础连梁，地下框架梁，地梁2011-10-08 10:27从结构分析角度来说，基础梁是受到地基反力作用的梁。
作用于建筑结构上的荷载和结构物自重，通过柱和墙传递到基础，基础又将其传递到地基土。
基础对地基土产生了作用力，同时地基土对基础产生反作用力，这个反作用力，工程界称其为地基反力。
凡是受到地基反力作用的梁，我们称其为基础梁。
基础梁受地基反力的作用，在跨中无墙区域，产生向上隆起的变形趋势。
与上部结构的腾空梁在受到竖向荷载向下作用后向下弯曲变形恰恰相反，所以在过去没有电脑、没有AutoCAD的年代，习惯上把基础梁视作“倒梁楼盖”体系，就是这么一个原因，与基础梁相反，不受地基反力作用，或者地基反力仅仅是地下梁及其覆土的自重产生，不是由上部荷载的作用说产生，这样的地下梁，就不是结构分析意义上的“基础梁”，是“基础拉梁”、“基础连梁”，或者是地下框架梁。
地下框架梁DKL顺便提一句，单层工业厂房，杯形基础的杯口上方，紧靠柱放置在杯口上的预制“基础梁”，它是用来托墙的，是将其上墙体的重力荷载传递到杯形基础，这梁本身不受地基反力的作用，不是结构分析意义上的“基础梁”，是上世纪50年代初期，俄语翻译不懂专业而翻错的一个前苏联的专业名词，将错就错，错到现在。
若这梁的上表面与基础（承台）顶面持平或者低于基础（承台）顶面，这梁是JLL，其纵向钢筋必须锚入基础，不是锚入柱子，因为在施工JLL时，KZ还仅仅只有插筋，没有形成柱子，所以不存在锚入柱子的说法；若某梁的下表面与基础（承台）顶面持平或者高于基础（承台）顶面，这梁是DKL，在《混凝土结构施工图平面整体表示方法制图规则和构造详图》(06G101-6)(独立基础、条形基础、桩基承台)第38页第2节第5.2.1条中阐述得明白：地下框架梁系指设置在基础顶面以上且低于建筑标高±0.000（室内地面）并以框架柱为支座的梁。
其纵向钢筋必须按照上部框架梁的相关要求锚入柱子。
拉梁构造及计算
独立基础及拉梁的设置，及构造1．设计要求：1.1 基础底面积由修正后的地基承载力特征值确定;1.2 基础的高度由柱与基础交按处基础的受冲承载力确定;1.3 基础变阶处的高度由变阶处的受冲承载力确定;1.4 基础的配筋由抗弯计算确定。
2．基础台阶的宽高比和偏心距控制2.1 基础平面长宽比控制接近矩形,独立基础是以柱为固定端四面挑出的悬臂板;2.2 基础台阶的宽高比≤2.5;基础有一定的抗弯刚度,确保地基反力线性分布;2.3 基础的偏心距e≤b/6保证基底面积上的地基反力pm in≥0;上述条件成立,才能近似地将地基反力设计值按对角线划分,两全方向的弯矩MI和MII等于梯形基底面枳上地基反力设计值在计算截面产生的弯矩3. 独立基础的最小配筋率目前工程做法列表:目前工程做法 1 23 4每m宽配筋1000h×0.15%1000hZ×0.15%1000h1×0.15%最小构造配筋φ10@200φ10@200 φ10@200φ10@200实配上两值与计算值取大值除第一阶外,基础底板均在冲切破坏锥体内其厚度受冲切和剪切控制,不必按受弯最小配筋率0.15%控制。
按做法3较合理。
4. 柱纵向受力筋的插筋在基础内的锚固长度4.1当(1)柱为轴心受压或小偏心受压,基础高度≥1200mm;(2)柱为大偏心受压,基础高度≥1400mm时,可只将柱四角插筋伸至基础底钢筋网上直角弯勾锚固(直钩长≥6d,≥150mm)4.2 当柱插筋在基础内保护层厚度≥3d,且柱在基础内有箍筋时(图4),柱插筋最小锚固长度可取0.8(laOR,lae);4.3 当基础高不满足插筋锚固长度要求时可直钩弯折,要求直线段长≥0.5(la 或,lae),直钩长=12d.5．独立柱基间拉梁5.1 《抗规》规定独立柱基在下情况之一时，应设拉梁：1）一级框架和 IV类场地的二级框架；2）各柱基承受的重力荷载代表值差别大；3）基础埋置深，或各基础埋置深度差别大；4）地基主要受力层范围内存在软弱下卧层、液化层和严重不均匀沉降土层；5）少于3桩的桩基承台间及两桩承台轴线垂直方向（包括程序自动生成两桩承台因碰撞而旋转90度的情况）。
