Abaqus实例教程——交叉管的热分析
Surface film condition(曲面薄膜狀態)
接著我們要加上曲面對流的邊界條件.
w16-Surface film condition.avi
1. 在模型樹中的 Interactions 上快點兩下來製作一個新的互動(interaction).
2. 在 Create Interaction 對話框中, 選取 Surface film condition 作為互動類型
要分析模擬這個零件的熱反應, 需要使用一個熱傳遞(heat transfer)的分析步. 1. 在模型樹中的Steps上快點兩下來製作一個新的分析步. 2. 在 Create Step 對話框中, 選取 Heat transfer 做為分析步的類型然後用以下的 參數來製作一個暫態的熱傳遞分析步: • 描述說明(Description): Thermal analysis • 整個分析時間(Total time period) = 200 • 時間增量之最大數量(Max. number of increments allowed) = 100 • 初始增量值(Initial increment size) = 1 • 停止分析步之最小溫度變動率 = 0.5 • 每個增量中所允許之最大溫度變動率= 10 3. 使用其預設之 ODB 輸出資料項. 設定restart frequency 為 5.
plasticProps.inp 檔中讀進這些資料
將此選項打開
在這裡按下 滑鼠右鍵
Figure W16–8 Reading plastic material properties from a file.
Copyright 2004 ABAQUS, Inc.
Introduction to ABAQUS
ABAQUS热应力分析解析实例详解
ABAQUS热应力分析解析实例详解ABAQUS是一种常用的有限元分析软件，可以进行各种不同类型的分析，包括热应力分析。
热应力分析是通过模拟材料受热后发生的变形来评估材料的热稳定性和耐久性。
在这篇文章中，我们将详细介绍ABAQUS热应力分析的步骤和实例。
首先，我们需要创建一个ABAQUS模型。
模型包括几何形状、材料属性和边界条件。
在热应力分析中，我们通常需要定义一个热源，以及材料的热传导、热膨胀和热辐射等属性。
在这个实例中，我们将模拟一个烤箱的加热过程。
模型是一个简单的长方体，材料是钢铁，边界条件是恒定的热流。
下一步是定义材料属性。
我们需要定义钢铁的热传导系数，热膨胀系数和热辐射系数。
这些属性通常可以从材料手册或实验中获得。
我们将使用以下参数：-热传导系数：40W/mK-热膨胀系数：12e-61/°C-热辐射系数：0.8接下来，我们需要定义边界条件。
在这个实例中，我们将模拟一个恒定的热流输入。
我们可以通过选择“控制模拟”菜单中的“载荷”选项来定义边界条件。
在强制边界条件下选择“热流”载荷，然后指定热流的大小和方向。
我们将选择1000W的热流输入。
然后，我们需要定义分析步骤。
在这个实例中，我们将使用一个稳态热分析步骤。
在强制模式下选择“热”分析步骤，然后指定步骤的参数，包括时间步长和总时间。
我们将选择0.1s的时间步长和10s的总时间。
在模拟之前，我们需要定义网格划分。
网格划分是将模型分解为多个小元素的过程，以便于进行数值计算。
ABAQUS中有多种网格划分方法可供选择。
我们可以通过选择“网格”菜单中的“划分”选项来进行网格划分，然后选择适当的网格划分方法和参数。
当所有定义都完成后，我们可以点击“开始模拟”按钮开始进行热应力分析。
ABAQUS将使用已定义的模型、材料属性、边界条件和分析步骤来进行数值计算。
计算结果将显示在ABAQUS的图形界面中。
在热应力分析完成后，我们可以查看结果并进行后处理。
ABAQUS热分析
实用精品课件PPT
10
材料热性质定义
•材料的热性质在inp 中的 *MATERIAL 关键字定义
材料热性质定义
*MATERIAL,NAME=MATERIAL-1 *CONDUCTIVITY 1.0 *DENSITY 1.0 *SPECIFIC HEAT 1.0
比热：*SPECIFIC HEAT, --比热可以定义为随温度与场变量变化 --大多数材料的比热随温度平稳变化
•该单元可以在 ABAQUS/Explicit 中使用
实用精品课件PPT
12
热传导单元定义
•壳单元
•一阶和二阶插值用于轴对称单元(DSAX1,DSAX2)和三维（DS3， DS4，DS6，DS8）应用的壳单元包含有单元库中。壳单元用于 模拟承受热载荷的薄壁结构如: 压力容器，管道系统和金属片元 件等。
-- 预设场变量相关的材料性质不会涉及非线性，ABAQUS 使用 简单的插值方法确定材料性质。例如:
*CONDUCTIVITY,DEPENDENCIES=1 设置包括的预设场变量数量
63.0,20,160
70.5,200,200 … 温度 场变量
*INITIAL CONDITIOINS,TYPE=FIELD,VAR=1
单元命名规则:
几何，3D单元
DC3D20
节点数
连续体continuum
扩散diffusion
-- 这些单元节点的基本变量（自由度）是温度标量 ABAQUS中用自由度11表示温 度。 节点温度输出变量为 NT11.
•点单元
•热容单元 HEATCAP 模拟在一点的集中热容
•热容可以是温度或场变量的函数
-- 单元在每个壳节点的厚度方向的多个点上提供了温度自由度，这样温度不仅随着壳 的参考平面变化，也随厚度方向变化。

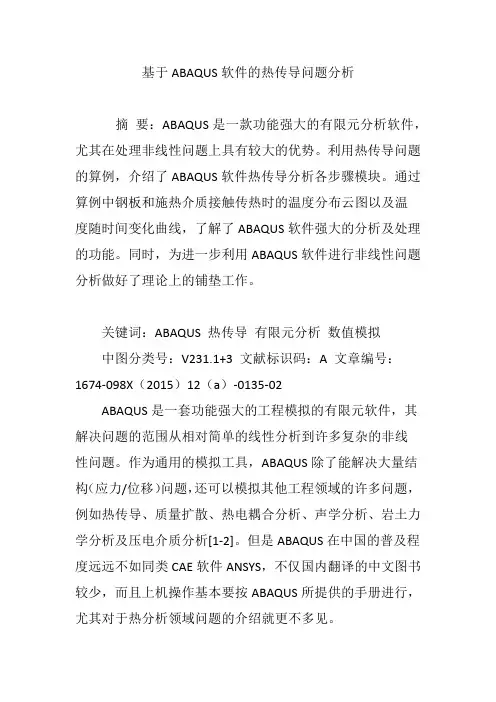

基于ABAQUS软件的热传导问题分析
基于ABAQUS软件的热传导问题分析摘要：ABAQUS是一款功能强大的有限元分析软件，尤其在处理非线性问题上具有较大的优势。
利用热传导问题的算例，介绍了ABAQUS软件热传导分析各步骤模块。
通过算例中钢板和施热介质接触传热时的温度分布云图以及温度随时间变化曲线，了解了ABAQUS软件强大的分析及处理的功能。
同时，为进一步利用ABAQUS软件进行非线性问题分析做好了理论上的铺垫工作。
关键词：ABAQUS 热传导有限元分析数值模拟中图分类号：V231.1+3 文献标识码：A 文章编号：1674-098X（2015）12（a）-0135-02ABAQUS是一套功能强大的工程模拟的有限元软件，其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。
作为通用的模拟工具，ABAQUS除了能解决大量结构（应力/位移）问题，还可以模拟其他工程领域的许多问题，例如热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析及压电介质分析[1-2]。
但是ABAQUS在中国的普及程度远远不如同类CAE软件ANSYS，不仅国内翻译的中文图书较少，而且上机操作基本要按ABAQUS所提供的手册进行，尤其对于热分析领域问题的介绍就更不多见。
热分析是用于计算一个系统或部件的温度分布及其他热物理参数，如热量的获取或损失、热梯度、热流密度等。
ABAQUS热分析的传热方式有热传导、热对流、热辐射3种[3-4]。
文章基于某钢板在加热炉中接触加热的案例对ABAQUS在热传导问题上进行分析研究。
1 ABAQUS热传导类型和关键问题温度差是传热的基本条件。
热总是由高温传向低温。
根据传热过程中温度是否随时间变化，传热可分为两种热态，即稳态传热和非稳态传热。
ABAQUS热传导模块与之对应也分为稳态和瞬态两种。
稳态代表物体各处温度不随时间变化的传热过程；瞬态代表吸收或放出热能使温度随时间发生变化的传热过程[5]。
热传导分析过程中需要考虑到很多条件及相关参数的设定，这些都是做热传导分析的关键问题[6]。
abaqus热分析
热分析:
1977年在日本京都召开的国际热分析协会(ICTA, International Conference on Thermal Analysis)第七次会议对热分析进行了如下定义：热分析是在程序控制温度下，测量物质的物理性质与温度之间关系的一类技术。
最常用的热分析方法有：差(示)热分析(DTA)、热重量法(TG)、导数热重量法(DTG)、差示扫描量热法(DSC)、热机械分析(TMA)和动态热机械分析(DMA)等。
热分析技术在物理、化学、化工、冶金、地质、建材、燃料、轻纺、食品、生物等领域得到广泛应用。
abaqus热分析:
首先在三维软件里面建立相应的几何模型，可以根据实际情况建立给这个几何模型赋予相应的材料书属性，赋完材料和属性之后几何模型会相应的改变颜色，呈现绿色。
需要注意的是，材料的属性中需要包含杨氏模型，泊松比还有热膨胀系数，如果有相应的试验值，最好能够填上试验值。
建立载荷步，类型选择为静态（static）和通用（general）
之后进入load模块进行边界条件的设置，如图所示约束住模型的上边缘的所有自由度
之后还是在这个模块进行预定义场的设置，将初始温度改成室温20℃
为了实现温度的变化情况，我们需要点击第3步中建立的载荷步，点击modified，然后将该载荷步下的温度改为120℃
在mesh模块进行网格划分，采用结构化的四边形网格，划分完网格之后就可以进行分析了
进入到job模块，直接submit我们的工作文件，等到status 显示complete就表示分为完成了，我们可以直接点击submit下方的result或者进入visualization这个模块进行后处理的观察。
这样我们就完成了平板升温时的变形情况。
ABAQUS热分析
NT12 NT11
-- 壳单元表面下方的温度自由度为11（输出变量为NT11） -- 在正表面的温度自由度为 10+n, n 为壳截面上使用截面点的数量 -- 在单层（均质）壳中，截面点在厚度上均匀分布，默认为5个点 -- 每层壳必须是奇数个截面点，这是由 ABAQUS/standard 在厚度上使用分段抛物线
边界条件与载荷
4. 向环境的辐射 是否需要考虑辐射边界条件
温度越高，辐射现象越强
Te = Room temp (23oC) h = 10W/m2/oC 辐射率=1
Film
Heat flux
Radiation
0
100
200
Surface temperature
边界条件与载荷
5. 自然边界条件 在任何温度下没有给定热流并没有外部热流的表面，默认条件是通过表面q=0, 即没有通过表面的热流： 理想绝热条件 这是自然（无热载荷）边界条件，用于诸如施加对称边界条件的时候，如 外部热源温度 800oC
•该单元可以在 ABAQUS/Explicit 中使用
热传导单元定义 •壳单元
•一阶和二阶插值用于轴对称单元(DSAX1,DSAX2)和三维（DS3， DS4，DS6，DS8）应用的壳单元包含有单元库中。壳单元用于 模拟承受热载荷的薄壁结构如: 压力容器，管道系统和金属片元 件等。
-- 单元在每个壳节点的厚度方向的多个点上提供了温度自由度，这样温度不仅随着壳 的参考平面变化，也随厚度方向变化。
确定温度的分布。
ρcθ& = Q − Iq
密度 比热 温度变化率 外部热量 内部热量
介绍
热传导分析中的基本物理量
-- 温度 Temperature 单位 ℃ -- 热能 Heat à energy 单位 J -- 热率 Heat rate à power 单位 J/t or W -- 热流量 Heat flux = Power per unit area 单位 J/t/L2
abaqus热分析
作为最常用的热分析求解器，abas具有强大的求解功能。
ABAQUS不仅可用于热传导分析，还可用于温度场与其它场的耦合分析1传热2耦合温度位移三。
热电耦合分析4热电耦合结构分析①热分析在热分析中，材料和元素的准确定义尤为重要。
ABAQUS为该分析提供了一个单元（dc3d8）。
在材料定义方面，ABAQUS提供导电率、比热、密度等。
此外，对于某些特殊效果，可以使用以下材料特性：内部加热（仅ABAQUS/标准）和用户定义的本构响应（ABAQUS）/标准）。
此外，ABAQUS还提供了电导率、比热、密度、弹性模量（Ex）、泊松比等定义。
根据热分析的类型，ABAQUS提供了稳态分析、瞬态分析和非线性分析。
ABAQUS提供各种形式的温度指定、热流密度指定、对流边界条件设置、周围环境中辐射的定义以及自然边界条件和初始条件的设置。
对于热分析中的接触问题，ABAQUS提供了一种热“接触”方法，通过界面传热、热相互作用、间隙传热和间隙辐射来模拟接触部位的传热。
②热耦合分析热应力耦合分析是热分析的重要组成部分。
ABAQUS提供了两种热应力耦合分析方法：序贯耦合分析和全耦合分析。
序贯耦合分析是先进行热传导分析，然后利用热传导分析的结果进行热应力分析。
假设温度引起热应力，但应力对温度没有反应。
完全耦合分析考虑了两者之间的相互作用。
在热耦合分析中，ABAQUS为不同类型的热耦合分析提供了特殊的耦合单元，热传导分析前的材料、载荷和边界定义适用于耦合分析。
③ABAUQS踏面制动器的热分析使用ABAQUS耦合温度-位移分析步骤执行完全耦合热分析。
abaqus热应力分析实例_200105
Abaqus热应力分析实例1 说明：本例通过简单的杆状零件，介绍abaqus热分析的基本步骤。
利用abaqus/CAE分析图1所示的杆状零件，四面加热条件下（随时间升温T=20+5t）的温度场，并以该温度为初始条件，分析零部件受力状况。
图1为杆状零件截面的图2传热分析2.1创建part进入part模块，点击创建部件，name输入bar，模型所在空间选择3维，类型选择可变性，shape选择Solid，Type选择Extrusion，Approximate size 输入200，设置如下图，点击Continue，进入二维截面创建，分别输入（25,25）、（-25,-25）两两点，完成草图绘制，Depth（长度）输入500，完成部件的创建，如下图所示。
2.2 创建材料和截面切换到property模块，Density输入7.74e-09，Conductivity（传热率）、Specific Heat （比热）与温度有关，输入如下：2.3点击，弹出Create Section对话框，name输入Section-1，Categeory选择Solid，type选择Homogeneous，点击continue，弹出Edit Section，选择刚创建的材料Steel。
2.4赋予属性点击，选择部件，中键确定，完成材料赋予。
2.5创建分析步创建一个Heat Transfer（热传递）分析步，点击Continue，basic工具栏设置，选择Transient(瞬态分析)，time period设置为100，切换到incrementation,设置如下图。
2.6 热传递与热辐射设置在杆四周面加载一个随时间变化的的温度T=20+5t，切换到interation模块，创建温度曲线，Tools》Amplitude》create，name输入Amp-1，Type选择Tabular，列表设置如下左图。
点击，分析步选择step-1，选择surface file condition，点击continue，film coefficient 设置为0.4，Sink temperature 为1，Sink amplitude 选择上述创建的温度曲线。
