制动卡钳拆装教案
前盘式制动器拆装实习教案
前盘式制动器拆装实习教案一、实习目标1.了解前盘式制动器的工作原理和结构。
2.学会前盘式制动器的拆装步骤以及每一步骤的注意事项。
3.掌握前盘式制动器的拆装过程中使用的工具和设备。
二、教学准备1.工具：扳手、螺丝刀、橡胶锤等。
2.设备：汽车前盘式制动器实物。
三、教学步骤1.理论知识讲解（15分钟）a.概述前盘式制动器的工作原理和结构。
b.介绍前盘式制动器的主要构件，如制动盘、制动卡钳、制动片等。
c.解释前盘式制动器的拆装的重要性和必要性。
2.拆装准备工作（15分钟）a.仔细观察前盘式制动器的结构，了解每个构件的位置和连接方式。
b.准备好需要使用的工具和设备。
3.拆卸制动盘（30分钟）a.先松开轮胎螺丝，将车轮抬起。
b.使用扳手将制动卡钳的螺栓松开。
c.将制动卡钳从制动盘上取下。
d.使用橡胶锤轻轻敲打制动盘，使其松动。
e.将制动盘从轮毂上取下。
4.更换制动片（30分钟）a.检查并清理制动卡钳和制动盘的表面，清除积尘和污垢。
b.检查制动盘的磨损情况，确定是否需要更换。
c.使用扳手拆卸制动卡钳上的螺栓，将制动片取下。
d.将新的制动片安装到制动卡钳上。
e.重新安装制动卡钳，拧紧螺栓。
5.安装制动盘和收尾工作（30分钟）a.将新的制动盘放在轮毂上，对准螺栓孔。
b.将制动卡钳放回制动盘上，拧紧螺栓。
c.抬起车轮，拧紧轮胎螺丝。
d.测试制动器是否正常工作，检查制动盘和制动片的安装是否牢固。
四、教学总结（10分钟）对前盘式制动器的拆装实习进行总结，强调实习中的注意事项和操作技巧。
鼓励学生加强实习的习惯养成，提高操作能力。
五、教学评价通过观察学生实习过程中的操作技巧和实习结果，进行评价，鼓励学生互相交流并讨论实习中遇到的问题和解决方法。
六、教学延伸1.引导学生进行更复杂制动系统的拆装实习，如后盘式制动器的拆装。
2.组织学生参观汽车维修厂，观摩专业技术人员进行前盘式制动器的维修与更换。
通过前盘式制动器的拆装实习，学生能够更加深入地了解汽车制动系统的工作原理和结构，培养实际操作能力，为以后的职业生涯打下坚实的基础。
中职教育一年级下学期《盘式制动器拆装》教学设计
步骤1
装回制动盘、按照维修手册规定扭矩拧紧固定螺栓
步骤2
安装制动分泵支架、安装螺栓、并按照维修手册规定扭矩拧紧固定螺栓
步骤3
用制动活塞复位工具、对制动活塞进行复位
步骤4
区分内外制动片、安装制动片
步骤5
安装制动分泵、去下取下分泵挂钩、安装螺栓、根据维修手册要求部分螺栓需抹润滑脂）、并按照维修手册规定扭矩拧紧固定螺栓
由制动盘和制动钳组成的制动器称为钳盘式制动器。
首先钳盘式制动器按制动钳固定在支架上的结构形式又可分为定钳盘式和浮钳盘式两类。
一、定钳意式制动器
定制动钳总成直接安装在车架或转向节上，每个制动片由一个活塞推动。
制动盘固定在轮毂上。制动钳定在车桥上，它不能旋转，也不能沿制动盘轴线方向移动。制动钳内装两个轮缸活塞，分别压住制动盘两侧的制动块。
新授
（操作）
盘式制动器采用两个制动片和一个制动盘来产生使车辆制动所必要的摩擦力，盘式制动系统的活塞安装在制动钳里或固定在制动钳上，制动钳不转动，因为它与汽车底盘相连接。
制动压力垂直作用于转动的制动盘上，与鼓式制动器不同，盘式制动器没有自增力作用，也就是说，盘式制动器需要比鼓式制动器更大的作用力才能达到同样的制动效果。因此，盘式制动器通常应用于助力制动系统。
查阅维修手册、32件套、一字十字螺丝刀、尖嘴钳、制动活塞复位工具等。
下面我们来学习盘式制动器拆卸：
步骤1
将车辆停入举升车位，拉起驻车制动（拆卸前制动器）
步骤2
打开发动机舱盖、打开制动液壶盖、放置车轮挡块。
步骤3
取下车轮毂盖、使用指针式扭力扳手对角预松轮胎固定螺栓，
步骤4
将举升机升至工作位置、安置好举升机支撑臂，（注意举升机上保险、分两次举升车辆、）。
盘式车轮制动器的拆装教案
盘式车轮制动器的拆装教案一、教学内容本节课的教学内容来源于《汽车维修技术与实践》第十二章“汽车制动系统”，具体包括盘式车轮制动器的结构原理、拆装步骤及注意事项。
二、教学目标1. 理解盘式车轮制动器的工作原理及其在汽车制动系统中的作用。
2. 学会正确拆装盘式车轮制动器，并能独立完成拆装操作。
3. 掌握拆装过程中应注意的安全事项，提高学生的安全意识。
三、教学难点与重点重点：盘式车轮制动器的拆装步骤及注意事项。
难点：拆装过程中的安全操作和细节处理。
四、教具与学具准备1. 教具：汽车制动系统模型、盘式车轮制动器实物、拆装工具等。
2. 学具：拆装工具、防护眼镜、手套等。
五、教学过程1. 实践情景引入：通过展示汽车制动系统模型，让学生了解盘式车轮制动器在制动系统中的位置和作用。
2. 理论讲解：详细讲解盘式车轮制动器的结构原理，使学生理解其工作原理。
3. 拆装演示：现场演示盘式车轮制动器的拆装过程，强调拆装步骤及注意事项。
4. 例题讲解：分析实际拆装过程中可能遇到的问题，给出解决方法。
5. 随堂练习：学生分组进行拆装练习，教师巡回指导。
六、板书设计1. 盘式车轮制动器的结构原理2. 拆装步骤：（1）拆卸制动盘（2）拆卸制动片（3）拆卸制动卡钳（4）安装步骤与拆卸相反3. 注意事项：（1）拆装前需检查工具是否完好（2）操作过程中要注意安全，佩戴防护眼镜、手套等（3）拆装过程中严禁敲击、摔打等暴力行为七、作业设计1. 作业题目：请简述盘式车轮制动器的拆装步骤及注意事项。
2. 答案：（1）拆装步骤：同板书设计。
（2）注意事项：同板书设计。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生深入了解其他类型的制动器，如鼓式制动器，了解它们的优缺点及适用场景。
同时，关注汽车制动系统新技术的发展动态，提高学生的专业素养。
重点和难点解析1. 拆装步骤及注意事项2. 安全操作和细节处理3. 教学过程中的实践环节一、拆装步骤及注意事项1. 拆卸制动盘：在拆卸制动盘前，需先将车辆升起并支撑稳固。
制动系统的拆装与检修教案、实训计划、任务工单
教案首页
制动系统的拆装与检修实训计划1、实训准备
制动系统的拆装与检修所需工具
2、制动系统的拆装与检修的操作流程
1）拆卸车轮
2）拆卸定位螺栓
3）取下制动钳与制动片
4）检查制动软管是否有裂纹
5) 制动器数据的测量及记录对比标准值判断是否合格
6）检修完成以后进行安装
3、制动系统的拆装与检修的注意事项
1、扭力扳手的使用方法（松、紧螺栓都必须往上抬，姿势要正确）
2、制动液禁止溅到身上（制动液具有腐蚀性，不慎溅到身上请及时用清水
清洗）
3、安装制动片时不能使用扳手、起子撬制动活塞（使用活塞压缩器）
4、正确使用量具，请勿暴力操作
4、实践操作
指导老师讲解与演示完成以后学生按分组情况进行动手实践，并完成实训工单。
教师在旁边指导，并按照一定的评分标准给学生的实训任务工单记成绩。
5、总结
1、学生自己总结经验教训。
2、对今天的实训进行讲评，表扬先进。
3、安排学生进行工具的整理，以及实训车间的卫生打扫，养成爱劳动、爱卫生的习惯。
制动系统的拆装与检修任务工单①制动器的拆装
②制动器的数据测量。
操作步骤拆卸制动钳
作业准备
1.工具设备
（1）科鲁兹整车 （2）常用工具（一套）、自制挂钩一个
2.前期准备
（1）安全可靠地停放车辆 （2）举升车辆，确认支撑牢固、正常锁止 （3）拆卸前轮、制动钳、制动片
5
工作项目 制动片固定弹簧检查
知识回顾
红色箭头所指 为制动片固定 弹簧
6
工作项目 制动片固定弹簧检查
知识回顾
制动片固定弹簧，夹持制 动片，避免制动片产生松旷、 晃动，并减少制动片与制动钳 滑槽之间的磨损
制动片运动检查
学习评价
一、单项选择题 1、 制动片弹簧对制动片起（ ）作用
A.定位 B. 保护 C.回位 2、制动片固定弹簧发现（ ）时应更换
A.变形 B.裂纹 C.以上两种 二、判断题
1. 制动片在滑槽两端，可涂抹少许润滑脂（ ） 2. 内外侧制动片可交换安装（ ）
• 答案： • 一、1、C 2、C • 二、1、√ 2、X
汽车维护
制动片固定弹簧检查
建议学时：1学时
任务描述
本次任务需要你根据技术标准，在规定时间内对科鲁兹制动 片固定弹簧进行检查。
2
3
学习目标
通过本任务学习，应能：
认知制动钳、活塞的作用 正确进行制动钳活塞的检查
3
4
学习重难点
学习重难点： 正确规范地进行制动片固定弹簧检查
4
工作项目 制动片固定弹簧检查
7
工作项目 制动片固定弹簧检查
知识回顾
1、4、制动片 2、制动片固定弹簧 3、制动钳托架
8
技能点1 制动钳安装托架 上拆下制动钳安装 螺栓，并用粗钢丝 支撑住制动钳。切 勿将液压制动软管 从制动钳上拆下。 取下两侧制动片

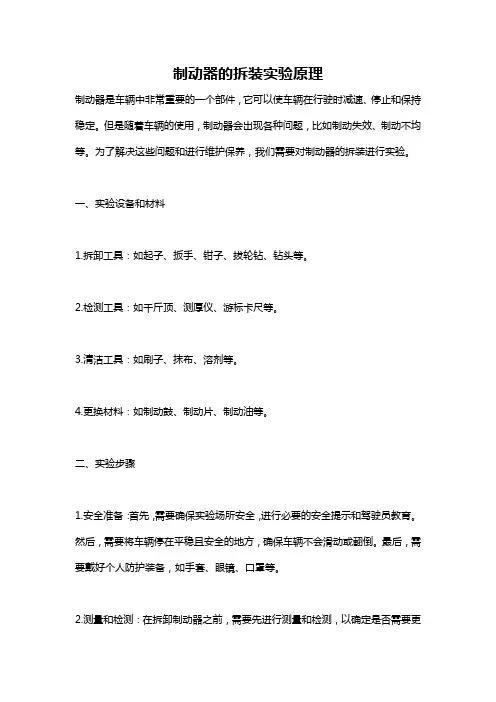

制动器的拆装实验原理
制动器的拆装实验原理制动器是车辆中非常重要的一个部件，它可以使车辆在行驶时减速、停止和保持稳定。
但是随着车辆的使用，制动器会出现各种问题，比如制动失效、制动不均等。
为了解决这些问题和进行维护保养，我们需要对制动器的拆装进行实验。
一、实验设备和材料1.拆卸工具：如起子、扳手、钳子、拔轮钻、钻头等。
2.检测工具：如千斤顶、测厚仪、游标卡尺等。
3.清洁工具：如刷子、抹布、溶剂等。
4.更换材料：如制动鼓、制动片、制动油等。
二、实验步骤1.安全准备：首先，需要确保实验场所安全，进行必要的安全提示和驾驶员教育。
然后，需要将车辆停在平稳且安全的地方，确保车辆不会滑动或翻倒。
最后，需要戴好个人防护装备，如手套、眼镜、口罩等。
2.测量和检测：在拆卸制动器之前，需要先进行测量和检测，以确定是否需要更换材料或进行维护。
测量内容包括制动盘或鼓的厚度和平整度，制动片的厚度和磨损度。
3.卸下制动器：拆卸制动器时，需要先卸下轮胎和轮辐，然后使用拆卸工具，卸下制动器的螺钉，最后将制动器拆卸下来。
在卸下制动器时，需要注意制动鼓或盘下方的支撑架，以免制动器掉落并损坏支撑架。
4.拆卸制动器：将制动器拆卸下来后，需要将制动器零件分离开来进行检查和更换。
首先需要检查制动器内部的零部件，如制动盘或鼓、制动片、制动活塞、制动卡钳等，看是否有明显的损坏和磨损。
若有，需要及时更换。
5.清洗零件：随后需要对制动器的零部件进行清洗和擦拭，以去除铁锈、油垢和污渍。
清洁过程中需要注意使用适当的溶剂和清洁工具，并避免把零件弄坏或沾上其他污染物。
6.更换制动器零件：将制动器检查、清洗和维修后，需要对其进行重新组装和安装。
若有零部件需要更换，需要在更换时注意零部件的质量和材料，以保证制动器性能的稳定和可靠。
7.组装制动器：将制动器零件重新组装并逐一固定，同时要注意制动器零部件的正确位置和紧固度。
紧固制动器零部件时，需要注意力度不要过大，以免损坏零件和配件。
8.测试制动器：在组装和安装制动器后，需要对其进行测试。
汽车底盘教案车轮制动器检修一拆装(1)
汽车底盘教案车轮制动器检修一拆装一、教学内容本节课选自《汽车底盘检修》教材第三章第四节，详细内容为车轮制动器的拆装过程。
主要包括车轮制动器的结构原理、拆装步骤及注意事项。
二、教学目标1. 理解车轮制动器的结构原理，掌握拆装方法。
2. 能够独立完成车轮制动器的拆装操作，提高实践技能。
3. 培养学生严谨的工作态度和安全意识。
三、教学难点与重点教学难点：车轮制动器拆装过程中的注意事项及技巧。
教学重点：车轮制动器的结构原理和拆装步骤。
四、教具与学具准备1. 教具：汽车底盘模型、车轮制动器实物、拆装工具等。
2. 学具：拆装工具、防护用品、记录本等。
五、教学过程1. 导入：通过实际案例分析，引出车轮制动器拆装的重要性，激发学生兴趣。
2. 理论讲解：（1）介绍车轮制动器的结构原理。
（2）讲解拆装步骤及注意事项。
3. 实践操作：（1）教师演示拆装过程，强调操作要点。
（2）学生分组进行拆装练习，教师巡回指导。
4. 随堂练习：针对拆装过程中的关键步骤，设置练习题，巩固所学知识。
六、板书设计1. 车轮制动器结构原理2. 拆装步骤（1）准备工作（2）拆装工具（3）拆装步骤（4）注意事项3. 实践操作要点七、作业设计1. 作业题目：（1）简述车轮制动器的结构原理。
（2）写出车轮制动器拆装步骤及注意事项。
2. 答案：（1）结构原理：略。
（2）拆装步骤及注意事项：略。
八、课后反思及拓展延伸1. 反思：本节课学生对拆装过程的掌握程度，以及操作中存在的问题。
2. 拓展延伸：探讨车轮制动器拆装过程中可能出现的故障及解决办法，提高学生解决问题的能力。
重点和难点解析：1. 车轮制动器拆装步骤及注意事项。
2. 实践操作中的安全要点。
3. 学生实践操作中的巡回指导。
4. 课后作业的设计与答案的解析。
详细补充和说明：一、车轮制动器拆装步骤及注意事项拆装步骤：1. 准备工作：确保车辆稳定，拉紧手刹，卸下轮胎。
2. 拆装工具：使用专用工具，如扳手、螺丝刀等。
汽车底盘教案车轮制动器检修一拆装
汽车底盘教案车轮制动器检修一拆装教案：汽车底盘教案——车轮制动器检修（一）：拆装一、教学内容本节课的教学内容选自教材《汽车底盘维修》第四章第一节，主要讲述车轮制动器的结构、工作原理以及拆装方法。
具体内容包括：1. 车轮制动器的结构及其各部分名称和功能；2. 车轮制动器的工作原理；3. 车轮制动器的拆装步骤及注意事项。
二、教学目标1. 使学生了解车轮制动器的结构及其各部分名称和功能；2. 使学生掌握车轮制动器的工作原理；3. 培养学生具备车轮制动器的拆装能力。
三、教学难点与重点1. 车轮制动器的结构及其各部分名称和功能；2. 车轮制动器的工作原理；3. 车轮制动器的拆装步骤及注意事项。
四、教具与学具准备1. 汽车制动系统实物模型；2. 拆装工具：扳手、螺丝刀等；3. 教学PPT。
五、教学过程1. 实践情景引入：以一辆出现制动故障的汽车为例，引导学生思考制动系统的作用及其重要性。
2. 理论讲解：通过PPT展示，讲解车轮制动器的结构及其各部分名称和功能，车轮制动器的工作原理。
3. 实物展示：展示汽车制动系统实物模型，让学生更直观地了解车轮制动器的结构。
4. 拆装实践：讲解车轮制动器的拆装步骤及注意事项，引导学生动手实践，拆装车轮制动器。
5. 随堂练习：让学生回答车轮制动器拆装过程中遇到的问题，巩固所学知识。
6. 答案讲解：讲解随堂练习的答案，分析车轮制动器拆装过程中可能出现的故障及解决方法。
六、板书设计1. 车轮制动器结构及其各部分名称和功能；2. 车轮制动器工作原理；3. 车轮制动器拆装步骤及注意事项。
七、作业设计1. 描述车轮制动器的结构及其各部分名称和功能；2. 简述车轮制动器的工作原理；3. 列出车轮制动器拆装步骤及注意事项。
八、课后反思及拓展延伸1. 反思本节课的教学效果，检查学生对车轮制动器结构、工作原理及拆装方法的掌握程度；3. 拓展延伸：研究车轮制动器在不同工况下的工作性能，探讨提高制动效果的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、盘式制动器
2、鼓式制动器
二、盘式制动器（制动卡钳）的组成及作用
1、制动盘
2、卡钳
3、摩擦片
4、分泵
三、摩擦片磨损规律的判断
操作讲解
一、使用工具
1、直尺
2、千分尺
3、开口扳手
4、扭力扳手
二、检查项目
1、制动分泵的油封：有无老化、开裂或是损坏
2、摩擦片：
（1）磨损情况
（2）厚度
3、制动盘
课题序号
10
授课班级
08高职现代版
授课课时
6
授课形式
理实一体
授课章节
名称
制动卡钳的拆检
使用教具
多媒体拆装工具
教学目的
1、掌握相关工具的正确使用
2、掌握制动卡钳的正确拆装方法
3、掌握制动卡钳零部件的检测方法
教学重点
千分尺的正确使用
制动卡钳的正确拆装
教学难点
制动卡钳的正确检测
更新、补
充、删节
内容
课外作业
1、制动卡钳的正确拆装步骤
2、制动卡钳的检测内容及数据
教学后记
课堂教学安排
教学过程
主要教学内容及步骤
一、复习
与导入
二、新课
讲授
实训（180）
1、车轮的拆装注意事项
2、轮胎的七项检查
提出问题：
1、自行车刹车片长期使用以后的现象
2、很多时候会发现汽车轮胎和轮辋上有颗粒粉末
项目九制动卡钳的拆检
理论课程复习与讲解
（1）磨损情况
（2）厚度
三、操作流程
详细讲解见PPT
四、安全注意事项
1、工具的安全使用
2、工具的正规摆放以及使用场地的整洁（5S）
总结与布置作业
操作实训
备注：由任课老师巡视指导
