温湿度振动三综合试验箱用途、特点及技术参数
温、湿、振三综合环境试验技术的应用研究
温、湿、振三综合环境试验技术的应用研究作者：王雷来源：《现代经济信息》 2018年第19期摘要：电子产品的可靠性，受多种因素的影响，除了人为操作以外，产品所处的环境同样也是对其产生导致其工作失效的重要原因。
其中，以温度、湿度、振动这三种主要环境因素对产品设备的影响最大。
本文就这三种环境应力引发产品失效的主要类型和原因进行了分析，并讨论了温、湿、振三综合环境试验技术在产品可靠性试验上的应用。
关键词：温度应力；湿度应力；振动应力；失效；应用中图分类号：TB42 文献识别码：A 文章编号：1001-828X(2018)028-0352-01环境应力可导致产品设备失效，已被制造业普遍认知。
为了提升产品的质量，相关技术人员和制造企业对环境应用与产品失效的关系进行了详细的研究。
针对产品设备的环境试验可分为三类：机械环环境试验、气候环境试验、综合环境试验。
其中，机械环境试验主要包括振动、冲击、碰撞、恒加速、嗓音等内容；气候环境试验主要包括温度、湿度、低气压、盐雾、淋雨、霉菌、太阳辐射、尘埃等内容；综合环境试验则包括机械环境和气候环境相结合的各种环境因素。
因此综合环境试验对于检测产品的失效率最为全面、有效。
一、温度、湿度、振动应力与失效的关系1. 温度应力与失效的关系温度应力是引起产品失效的最主要的因素，主要是由高温带来的老化、热积聚、迁移、蔓延，以及由低温带来的低温易脆问题，还有因温度循环或温度冲击带来的产品膨胀或收缩。
2. 湿度应力与失效的关系温度过高造成的潮湿环境也会引起产品失效。
在潮湿环境里，材料吸附空气中的水分引起膨胀、强度降低、性能变化，就会使产品设备的绝缘材料电气性能下降，导致设备受到腐蚀、发生短路、产生霉菌。
3. 振动应用与失效的关系振动应力对产品设备产生的共振，会使产品设备产生位移，致使产品设备出现松动、分离、接触不良、磨损、疲劳变形、开裂断裂等问题。
二、温度、湿度、振动三种应力综合施加与产品失效的关系根据长期以来对温度、湿度、振动三种应用与产品失效关系的研究发现，这三种环境应力中的任何一种施加在产品上，都可以引发产品的失效故障，而如果三种环境应力同时施加在产品上，则可使产品失效的几率上升3-5 倍。
湿度温度振动三综合试验机技术参数
湿度温度振动三综合试验机技术参数温度湿度振动试验机(又名温度湿度震动三综合试验箱）主要为航天、航空、石油、化工、电子、通讯等科研及生产单位提供温湿度变化环境，在试验箱内将电振动应力按规定的周期施加到试品上，供用户对整机（或部件）、电器、仪器、材料等作温湿度、振动综合应力筛选试验，以便考核试品的适应性或对试品的行为作出评价。
产品特点编辑 温度、湿度、振动综合应力试验系统（三综合试验箱），将温度、湿度气候应力试验与振动等力学应力试验集成一体。
试验系统工作时，将（高温或低温，温度变化）应力、温度应力、振动应力以及电应力按规定的组合方式和周期性空间，同时或分别施加到样品上，与单一应力作用相比，具有环境模拟更真实、试验效率更高等优点，现已广泛应用于航空航天、船舶、汽车等电子产品对环境适应性，使用可靠性的考核与评定，应用于电子产品设计缺陷的早期发现及工艺缺陷的筛选场合。
温度湿度振动试验机- 满足标准 满足标准GB/T2423.102-2001电工电子产品环境试验第二部分：试验方法试验：温度（低温，高温）/低气压振动（正弦）综合 GJB150.24A-2009军用装备实验室环境试验方法第24部分：温度-湿度-振动-高度试验 产品参数型号：R-PTH-Z-306、R-PTH-Z-408、R-PTH-Z-800、R-PTH-Z-1000 规格HxWxD(cm)：内85x60x60、85x60x80、100x100x80、100x100x100 外175x80x102、175x80x132、190x120x132、190x120x152 振动台台面最大尺寸cm：水平台面：400x400；垂直台面：400x400 温度范围：-70℃～150℃(S),-40℃～150℃(L),-20℃～150℃(R) 湿度范围：20%～98%R.H（10%～98%R.H；5%～98%R.H为特殊选用条件）. 温/湿稳定度：±0.5。
三综合试验箱的参数介绍
三综合试验箱的参数介绍三综合试验箱是一种广泛应用于各种行业的测试仪器。
它们可以用于测试电气设备、电子产品、汽车零部件、航空航天设备等的各种性能参数。
在使用三综合试验箱之前，我们需要了解一些基础的参数。
本文将逐一介绍三综合试验箱的各项参数。
1. 电气参数电气参数是三综合试验箱最基本的参数之一。
它们包括输出电压、输出电流、功率因数等。
一般来说，三综合试验箱的输出电压范围很大，可以从几毫伏到几百千伏不等，而输出电流范围也非常广泛，从几微安到几千安都有可能。
功率因数是描述电路效率的一个参数，在三综合试验箱中也非常重要。
2. 稳定性参数稳定性参数是三综合试验箱中另一个比较重要的参数。
它们包括输出电压波动率、输出电流波动率等。
这些参数描述了三综合试验箱输出信号的稳定性和精度。
一般来说，稳定性参数越低，表示三综合试验箱输出信号的稳定性越好，测试结果的精度也就越高。
3. 频率参数频率参数也是三综合试验箱中非常重要的参数之一。
它们包括输出频率，以及输出波形的频谱规律等。
一般来说，三综合试验箱的输出频率可以是恒频的，也可以是可调频的。
此外，在一些特殊应用中，需要测试的信号可能是非正弦波形的，这时我们需要通过测试波形的频谱规律来了解信号的特性。
4. 安全参数安全参数是三综合试验箱中最为关键的参数之一，它们包括输出过载保护、输出短路保护、输出电压保护等。
这些保护功能可以在测试过程中对三综合试验箱及被测物品起到保护作用，有效避免了测试过程中出现意外损坏的情况。
5. 控制参数在现代的三综合试验箱中，控制参数也非常重要。
它们包括输出波形控制、测试流程控制、测试报告生成等功能，在测试中起到对测试过程的掌控作用，同时也能提高测试精度和可靠性。
综上所述，以上五个参数是三综合试验箱中最为基本的参数。
当然，在实际测试中，三综合试验箱参数的选择还需要根据实际需要进行调整。
希望本文能够帮助大家更好的了解三综合试验箱的参数介绍。
温湿度振动三综合试验台的基本试验原理是什么？

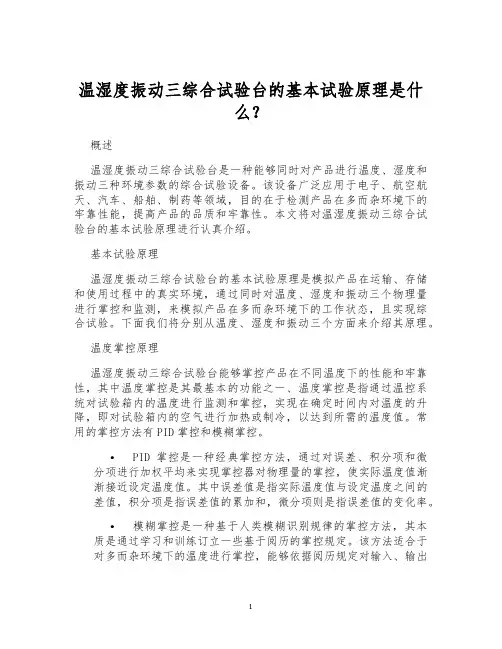

温湿度振动三综合试验台的基本试验原理是什么？概述温湿度振动三综合试验台是一种能够同时对产品进行温度、湿度和振动三种环境参数的综合试验设备。
该设备广泛应用于电子、航空航天、汽车、船舶、制药等领域，目的在于检测产品在多而杂环境下的牢靠性能，提高产品的品质和牢靠性。
本文将对温湿度振动三综合试验台的基本试验原理进行认真介绍。
基本试验原理温湿度振动三综合试验台的基本试验原理是模拟产品在运输、存储和使用过程中的真实环境，通过同时对温度、湿度和振动三个物理量进行掌控和监测，来模拟产品在多而杂环境下的工作状态，且实现综合试验。
下面我们将分别从温度、湿度和振动三个方面来介绍其原理。
温度掌控原理温湿度振动三综合试验台能够掌控产品在不同温度下的性能和牢靠性，其中温度掌控是其最基本的功能之一、温度掌控是指通过温控系统对试验箱内的温度进行监测和掌控，实现在确定时间内对温度的升降，即对试验箱内的空气进行加热或制冷，以达到所需的温度值。
常用的掌控方法有PID掌控和模糊掌控。
•PID掌控是一种经典掌控方法，通过对误差、积分项和微分项进行加权平均来实现掌控器对物理量的掌控，使实际温度值渐渐接近设定温度值。
其中误差值是指实际温度值与设定温度之间的差值，积分项是指误差值的累加和，微分项则是指误差值的变化率。
•模糊掌控是一种基于人类模糊识别规律的掌控方法，其本质是通过学习和训练订立一些基于阅历的掌控规定。
该方法适合于对多而杂环境下的温度进行掌控，能够依据阅历规定对输入、输出变量进行模糊化处理，并通过规定库进行模糊推理，从而实现对温度的掌控。
湿度掌控原理温湿度振动三综合试验台能够掌控试验箱内的湿度，湿度掌控是其另一个紧要的功能。
湿度掌控是指通过加湿或除湿的方式来掌控试验箱内的相对湿度，使其达到所需的湿度值。
通常使用的掌控方法有加湿器加湿和制冷式除湿。
•加湿器加湿是通过加湿器向试验箱内的空气中加水蒸气来提高湿度的方式。
加湿器可分为喷气式、压缩式和超声波式等，依据加湿器的种类不同，掌控方法会有所不同。
三综合试验箱介绍
三综合试验箱设备建议书一、产品名称及型号1.1产品名称三综合试验箱1.2产品型号HS系列二、概述2.3主要功能本产品是模拟GB/T10586-2006湿热试验箱技术条件、GB/T10589-2008低温试验箱等技术条件；GB/T11158-2008高温试验箱技术条件制造，主要为航天、航空、石油、化工、军事、汽车（摩托车）、船舶、电子、通讯等科研及生产单位提供温湿度变化环境，模拟试品在温湿度变化环境条件下加载模拟振动的适应性试验及对电子元器件的安全性测试提供可靠性试验、产品筛选等。
本试验箱适用于对产品（整机）、零部件、材料进行高温、低温、高低温循环试验，以及恒定湿热和交变湿热试验。
2.5振动与冲击所有设备及其部件应能承受使用时的冲击和振动而无损坏和失效；所有设备及其部件应能承受运输与安装时的冲击和振动而无损坏和失效。
2.6可靠性要求橡胶件（密封垫、密封条）能在本试验箱极限温度长时间工作条件下保持物理性能；冷却系统管路焊接、密封可靠，不产生漏气、漏水、漏油现象；试验箱与振动台接口处不漏水、周边不凝霜；设备所有电器元件的质量等级不低于工业级标准；设备满足连续工作30天，其各项性能指标均能达到技术要求。
2.7主要组成箱体（含振动台接口）、电动轨道（含振动台接口）、制冷系统、加热系统、加湿系统、除湿系统、电气控制系统、防凝露装置等，以及在本技术规格中未提及的、但为确保该系统正常、稳定、长期、安全、可靠运行所必须的其它配套设施。
三、主要技术参数3.1工作室尺寸3000×3000×3000mm(深×宽×高)，内容积约27m³3.2试品尺寸未提供≤±3%RH(>75%RH)；≤±5%RH(≤75%RH)≤±2%RH采用1.5mm优质冷轧钢板加工成型，表面经酸洗磷化处理后双面静电喷塑。
外观涂镀层应平整光滑、色泽均匀，不得有露底、起泡、起层或擦伤痕迹。
温湿度震动试验箱三综合试验台
温湿度震动试验箱(三综合试验台)综合环境试验系统主要是气候箱和振动试验机的综合，试验时将温度、湿度、振动、气压以及电应力按规定的周期综合在同一气候试验箱中施加到样品上进行温度、湿度振动的综合试验。
与单一因素作用相比，综合环境因素是发现新产品缺陷，在新产品研制，样机试验到产品。
产品介绍： 一、产品特点：1、温湿度、振动复合环境试验机可对产品施加温度、湿度、振动、冲击等多项环境应力，考察产品在综合应力情况下得可靠程度。
2、由恒温恒湿箱和V 系列电磁式振动试验结合而成。
3、振动控制器、传感器及功放均由美国原装进口。
4、可作正弦振动（标准配备）、随机振动（可选购）和冲击（可选购）控制。
5、可配合低气压要求进行设计制造。
二、设备符合标准：GB/5170.2-1996 电工电子产品环境试验设备参数检定方法（温度试验设备） GB2423.1-89 电工电子产品基本环境试验规程（试验A 低温试验方法） GB2423.2-89 电工电子产品基本环境试验规程（试验B 高温试验方法） GB/T2423.3-93 电工电子产品基本环境试验规程（湿热试验方法） GJB150.3-86 军用设备环境试验方法（高温试验） GJB150.4-86 军用设备环境试验方法（低温试验） 技术参数注：详细参数请咨询本公司相关部门人员。
型号 SZH 系列 内容积根据用户要求定制 性能温度范围 -70℃～+150℃ 温度波动度 ≤±0.5℃ 温度均匀度 ≤2℃ 温度偏差 ≤±2℃湿度范围 25%R.H ～98%（+20℃～+80℃）湿度偏差 （≤75%R.H 时）≤±3%R.H （<75%R.H 时）≤±5%R.H快速温度范围 -55℃～+88℃ 快速温度速率 5℃/min 或10℃/min 快速温度模式全程平均或线性升降温模式 材质内胆材料 进口SUS304镜面不锈钢板外胆材料 进口SUS304拉丝不锈钢板或镀锌冷轧钢板保温材料 玻璃纤维棉/硬质聚氨酯发泡加热器 镍铬合金电加热器风机离心风机制冷 系统制冷机组 原装进口德国OOPELAND （谷轮）半封闭压缩机制冷方式 机械压缩机二元复叠制冷 制冷剂 环保型HFC-R404A/HFC-R23 冷凝器 不锈钢钎焊板式换热器冷却器 翅片式冷却器 制冷配件 国际知名品牌冷却方式 水冷气流方式 单循环加长轴不锈钢离心风叶（宽带式强迫气流循环，下进上去）加湿用水 内置水箱，水泵提升运行方式 程序温度冲击运行或高低温定值运行控制系统 中英文彩色触摸屏+PLC 可编程控制器（控制软件自主开发）振动台配置 根据用户要求订购（机械或电子振动台） 振动台附件 振动台借口地板1块，密封地板一块安保装置 漏电保护/缺水保护/超温保护/快速保险丝/压缩机过压保护/过电流保护 标准装置 测试孔 Ø 100mm 及橡胶塞各1个/RS-48S 通讯接口/电源线1条（限3米）电源 380V ±10% 50HZ 三相四线制+接地线路可选配件 温湿度无纸记录仪或打印记录仪。
三综合振动试验箱和振动试验台的区别
三综合振动试验箱和振动试验台的区别一、三综合振动试验箱技术参数：温度范围：-20℃～+150℃、-40℃～+150℃、-70℃～+150℃、-80℃～+150℃湿度范围：20%～98%R·H升温速率：1.2～1.7℃/min；（国标）降温速率：0.7～1.2℃/min；（国标）温度均匀度：≤±2℃（空载时）温度波动度：≤±0.5℃（空载时）湿度误差：±2%R.H（≥75%R.H），±3%R.H（＜75%R.H）温度控制精度：温度：0.1℃湿度控制精度：0.1%R.H通讯接口：标配：USB,RS-232C接口，选配：远程操控功能振动台水平台面：400x400mm振动台垂直台面：400x400mm振动台推力：1～300KN振动台频率：1～600HZ振动台位移：16～51mm电源：380V±10V50Hz±1%三相四线制+接地线二、运动连接系统：整个三综合试验箱固定在可水平移动,上下升降的升降平台上,便于试验箱与振动台连接做温度、湿度、振动综合试验。
升降平台水平最大位移2500㎜,上下升降最大径距1200㎜,升降平台最大起升重量2T,设备自重≤1T。
三综合试验箱底部预留有与振动台连接的活动接口，接口尺寸ф200㎜一个（做垂直振动时使用）、1000×1000㎜一个（做水平振动时使用），试验箱与振动台接口处留有可供振动台台面垂直、水平振动时产生位移的足够空间，便在试验箱顶部预留有减压口，以便缓冲振动台振动时，试验箱内产生的压力增大。
试验箱与振动台台面的接口连接处采用耐高低温的有机复合材料加工成圆型（方型）波纹管状，具有高强度、高柔软性、高密封性、高绝热性，并能长期耐高低温、潮湿的密封体，采用双层密封，密封效果良好，试验箱配有三块盲板，采用不同的盲板可分别做高低温垂直振动试验、高低温水平振动试验和单独的温湿度循环试验，由于盲板较重，为了便于更换盲板，设备可选配有移动小车三个，小车高度与试验箱底部齐平，当需要更换盲板时，将所换盲板用小车推倒试验箱接口处，即可方便轻松更换。
三综合试验箱使用说明书
三综合试验箱使用说明书三综合试验箱紧要为航天、石油、化工、电子、通讯等科研及生产单位供应温湿度变化环境，同时可在试验箱内将电振动应力按规定的周期施加到试品上，供用户对整机（或部件）、电器、仪器、材料等作温湿度、振动综合应力筛选试验，以便考核试品的适应性或对试品的行为作出评价。
与单一因素作用相比，更能真实地反映电工电子产品在运输和实际使用过程中对温湿度及振动复合环境变化的适应性，产品的缺陷，是新产品研制、样机试验、产品合格鉴定试验全过程必不可少的紧要试验手段。
三综合试验箱是综合温度、湿度、振动三功能的试验箱，具有快速温变速率功能,供应温度、湿度和振动等的综合测试环境的功能，适用于航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在综合的恶劣环境下检验其各项性能指标。
一、三综合试验箱特点优势可移动的USB智慧棒存储器使用户可以简便的进入数据、程序、警报及索引等功能选项。
在同一箱体中模拟三个环境因素的综合测试环境。
快捷性—试验箱可以与用户现有的振动设备相搭配，也可以装配新的振动装置。
多功能—可以作为单独的温度/湿度试验箱使用，使您的大化。
高性能，快温变率，可以进行产品的加速应力测试。
接受订制设计，充分严格的用户需求条件。
用户友好性掌控设计，便利与用户其他设备搭配使用。
制冷系统新设计，保护压缩机，并确保试验箱运行中的制冷性能。
同时制冷低能耗，节省成本二、三综合试验箱制冷系统维护指南由于三综合试验箱价格基本是由电气、制冷和机械多个系统构成的。
因此一旦设备显现问题，要全面地对整个设备系统进行检查和综合分析。
一般来说分析判定的过程可以先外后里，即首先排出外部因素后，根本故障现象对设备进行系统分解。
后对系统综合的分析与判定，或者也可以接受倒推的方法查找故障原因。
首先依照电气接线图查找是否是电气系统有问题，最后查找是否是制冷系统的问题，在没有弄清故障原因前，切不可盲目拆卸或是更换零部件，以免造成不必要的麻烦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温湿度振动三综合试验箱用途、特点及技术参数
一、温湿度振动三综合试验箱用途：
温湿度振动三综合试验箱适用于各类电工电子产品及其他产品、零部件和材料进行高低温恒定和渐变、突变、湿热试验等环境模拟可靠性试验。
二、温湿度振动三综合试验箱技术参数：
1)内箱尺寸：W(宽)1150 mm*H(高)1070 mm*D(深)1150 mm
2)外箱尺寸：按图纸，外部尺寸请依最终设计确认三视图为准
3)条件：指环境温度在+25℃及水冷水温+27℃，空载(部份参数依备注)无试样
时
4)
5)温/湿度范围:-70℃至+150℃ / 20%至98%RH
6)温/湿度分辨率:温度：0.01℃、湿度：0.1％RH
7)温/湿度波动度:±0.3℃/±2.5%RH
8)温/湿度偏差：≤±2℃? /?A)>75%RH:≤+2,-3%RH，B)<75%RH:≤±5%RH
9)升温时间：-40℃升至80℃约60分钟，非线性2℃/分钟（负载50KG铝）
10)降温时间:+80℃降至-40℃约60分钟，非线性2℃/分钟（负载50KG铝）
11)温度均匀度:≤±2℃；
12)最大负载：约等效50KG铝；
13)外箱：喷塑镀锌彩色钢板?
14)内箱：ＳＵＳ＃３０４不锈钢板?
15)保温层：硬质聚胺脂发泡及玻璃棉?
16)箱门：左单开门一式?
17)观察窗：设电热防结霜、防凝露中空镀膜玻璃观察窗一个，位置在试验箱大
门上尺寸：W 400mm×H 500mm
18)密封：原装进口硅胶密封条；箱侧开1个φ100的穿线孔，并配有相应的硅
胶塞密封
19)压力平衡口：1寸排水共用型?
20)搁板承重能力：≤60Kg/层（均匀负载）
21)结构方式：整体式，前上部为工作室，工作室底板上开有与振动台的接口孔，
后部为制冷机组和电控柜。
三、温湿度振动三综合试验箱满足试验标准：
GB/T2423.1-2001试验A:低温(部份)
GB/T2423.2-2001试验B:高温 (部份) *
GB/T2423.3-2006试验Cab:恒定湿热
GB/T2423.4-1993试验Db:交变湿热??
GJB/T150.3-1986 高温试验
GB/T2423.34-2005试验Z/AD:温湿组合 GJB/T150.4-1986低温试验;
四、温湿度振动三综合试验箱系统特点：
不同工况自动切换制冷系统流量，恒定段切断多余系统保持实现节能运行
1.降温控制:多级蒸发器组合,可获得更均匀及高效的冷量交换效率及制冷输
出;流量控制由各自匹配的热力膨胀阀自动调整;?
2.制冷工艺: 在制冷系统设计中充分考虑了对压缩机的保护措施，如压缩机吸
排气压力自动保护功能，该功能使压缩机的运行温度保持在正常温度范围内，避免压缩机过冷或过热，以便延长压缩机的使用寿命。
在制冷系统管道焊接上采用优质无氧铜管气体保护焊接方式，此方式避免了传统焊接方式造成在铜管内壁产生氧化物对制冷系统及压缩机的损害。
在制冷系统设计中充分考虑了机组运行时的减振措施，如压缩机安装弹簧减振器，同时在制冷管道上采用增加圆弧弯的方式，避免因运行振动和温度变化引起的管道变形和泄漏，从而提高整个制冷系统的可靠性。
3.节能措施: 采用了以下有效的能量调节措施，如：制冷系统的制冷量调节、
气液旁路调节、蒸发温度调节等，在任何低温温度点恒温时，无需加热平衡，运行功率可降低至一半，使制冷系统的运行费用和故障率下降到较为经济的状态。
4.压缩机回气温度调节: 自动调节压缩机回气温度，使压缩机的温度保持在正
常范围内，避免压缩机过冷和过热。
5.减振措施:?
a.压缩机：弹簧减振。
b.制冷系统：特种橡胶垫整体二次减振；制冷系统管路采用增加R和弯头的方
式避免因振动和温度的变化引起的铜管的变型，从而造成制冷系统管路破裂。
6.降噪:制冷机箱：采用波浪状的特种消音海绵吸音。
7.温湿度曲线:无纸记录:内置记录程序，控制器内记忆体可存储24H运行300
天.可方便自动生成温湿曲线文件，并转存为XLS表格。
8.外留USB口:可直接连接打印机，实现本地数据由线打印，由USB口可用U
盘轻松进行历史曲线等数据导出。
9.外留LAN标准网络接口:无需专门配置服务器,可便接入公司电脑局域网络，
一个最多可连接并监控16台设备,方便快捷。
10.实时监控可做到：同时监视1~16台控制器运行状态----如监控控制器实时
数据，信号点状态，实际输出状态等支持远程（外网）故障诊断：技术人员可通过网络，由客户协助留出端口，打开IE浏览器，输入控制器的IP地址，即可进入登录界面选择操作或监视进行诊断。
11.时序控制：2组时序输出控制接口,搭配10种之时间控制模式,可提供依程序
设定要求的开关信号输出，注意只是控制信号，箱内测试电源需另接及有专配的供电系统。
12.故障显示：16组故障报警输出，中英文人性化提示故障原因及排除方法。
13.预约启动：所有测试条件皆可设定预约开机运转之功能。
