landsat8波段介绍
landsat 8影像介绍
30
30 30 305
0.630–0.690 0.775–0.900 1.550–1.750
30
30 30 30
7
8 9
2.100–2.300
0.500–0.680 1.360–1.390
30
15 30
7
8
2.090–2.350
0.520–0.900
30
15
TIRS传感器
LandSat-8上携带的TIRS载荷，将 是有史以来最先进，性能最好的 TIRS。TIRS将收集地球两个热区 地带的热量流失，目标是了解所观 测地带水分消耗，特别是美国西部 干旱地区。
TIRS载荷参数
OLI陆地成像仪结构图
OLI各波段
OLI陆地成像仪包括9个波段，空间分辨率为30米，其中包括一 个15米的全色波段，成像宽幅为185x185km。 OLI包括了ETM+传感器所有的波段，为了避免大气吸收特征， OLI对波段进行了重新调整，比较大的调整是OLI Band5(0.845– 0.885 μm)，排除了0.825μm处水汽吸收特征；OLI全色波段 Band8波段范围较窄，这种方式可以在全色图像上更好区分植被 和无植被特征； 此外，还有两个新增的波段：蓝色波段 (band 1; 0.433–0.453 μm) 主要应用海岸带观测，短波红外波段(band 9; 1.360–1.390 μm) 包括水汽强吸收特征可用于云检测；近红外band5和短波红 外band9与MODIS对应的波段接近。
Landsat 8 影像介绍
Landsat 系列卫星发射时间
Landsat 8 发射历史
从1972年美国第一颗陆地卫星landsat 1 发射起， landsat系列卫星成功向地面输送了大量的高质量的地 球表面观测数据。但是，landsat 5于2011年正式退役， 至2012年，landsat 7成为在轨运行的唯一一颗 landsat卫星，而landsat 7 2003年扫描矫正器发生故 障，只能得到有缺损的图像数据，因此如何保持数据 连续性成为landsat 项目必须面对的问题。 因此，在2013年2月12日，美国NASA在加利福利亚州的 范登堡空军基地成功发射了“陆地卫星数据连续性任 务”卫星（LDCM，Landsat Data Continuity Mission)，后更名为landsat 8，它将保持landsat数 据的一致性。[1]
landsat-8-卫星-波段介绍-及组合教学文稿
Landsat8卫星包含OLI（Operational Land Imager 陆地成像仪）和TIRS（Thermal Infrared Sensor 热红外传感器）两种传感器。
OLI包括了ETM+的所有波段，为了避免大气吸收部分特征，OLI对波段进行了重新调整，比较大的调整：
1、OLI Band5(0.845–0.885 μm)，排除了0.825μm处水汽吸收特征；
2、OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；
3、新增两个波段：海蓝波段(band 1; 0.433–0.453 μm) 主要应用海岸带观测；短波红外波段，又称卷云波段(band 9; 1.360–1.390 μm) 包含水汽强吸收特征，可用于云检测；
4、近红外band5和短波红外band9与MODIS对应的波段更加接近。
表1Landsat7 Landsat8卫星对比
表3：Landsat TM波段合成总结说明
Landsat8波段组合图示：
432波段合成真彩色图像，接近地物真实色彩，图像平淡，色调灰暗
543波段合成标准假彩色图像，地物色彩鲜明，有利于植被（红色）分类，水体识别
564波段合成非标准假彩色图像，红外波段与红色波段合成，水体边界清晰，利于海岸识别；植被有较好显示，但不便于区分具体植被类别
765对大气层穿透能力较强，例如图像中红色方框内云的影响明显减少
652植被类型丰富，便于植被分类
654便于植被分析。
Landsat 8卫星11个波谱
北京揽宇方圆信息技术有限公司Landsat8卫星11个波谱2013年发射的Landsat8卫星包含11个波段。
影像特征较之前的Landsat7卫星有部分改进。
该数据详细光谱信息如上表所示。
在Landsat8数据获取过程中有一个质量评估影像（QA），该影像反映了像元受到传感器和云污染的影响。
卫星参数（Irons J R etal.,2012）产品级别：L0Rp，L1G，L1Gt，L1T。
L1T级：辐射校正数据经过几何精校正处理（使用地面控制点和数字高程模型数据）得到的数据产品。
格式为：GeoTIFF(我们获取到的影像即为该级别产品)分辨率：OLI多光谱波段30mOLI全色波段15mTIRS热红外波段100m，被重采样成了30m数据格式：Geotif格式采样方式：三次卷积方向：北方向瞬时视场角：15度投影：通用横轴墨卡托投影，WGS84坐标误差：OLI是12m圆误差，90%置信度TIRS是14m圆误差，90%置信度Landsat OLI传感器OLI陆地成像仪包括9个波段，空间分辨率为30米，其中包括一个15米的全色波段，成像宽幅为185x185km。
OLI包括了ETM+传感器所有的波段，为了避免大气吸收特征，OLI对波段进行了重新调整，比较大的调整是OLI Band5(0.845–0.885μm)，排除了0.825μm处水汽吸收特征；OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；此外，还有两个新增的波段：蓝色波段(band1;0.433–0.453μm)主要应用海岸带观测，短波红外波段(band 9;1.360–1.390μm)包括水汽强吸收特征可用于云检测；近红外band5和短波红外band9与MODIS对应的波段接近。
Landsat8的OLI传感器采用的是已在EO-1卫星的ALI传感器上实验过的推进扫描方式［Ungar S G et al.,2003］，并且Landsat8的辐射分辨率在Landsat78bit的基础上提高到了12bit，大大增加了影像的灰度量化级。
Landset8卫星波段及组合介绍
Landset8卫星波段及常用组合介绍
Landsat8卫星包含OLI（Operational Land Imager 陆地成像仪）和TIRS （Thermal Infrared Sensor 热红外传感器）两种传感器。
OLI包括了ETM+的所有波段，为了避免大气吸收部分特征，OLI对波段进行了重新调整，比较大的调整：
1、OLI Band5(0.845–0.885 μm)，排除了0.825μm处水汽吸收特征；
2、OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；
3、新增两个波段：海蓝波段(band 1; 0.433–0.453 μm) 主要应用海岸带观测；短波红外波段，又称卷云波段(band 9; 1.360–1.390 μm) 包含水汽强吸收特征，可用于云检测；
4、近红外band5和短波红外band9与MODIS对应的波段更加接近。
表1Landsat7 Landsat8卫星对比
表2：OLI波段合成
Landsat8波段组合图示：
432波段合成真彩色图像，接近地物真实色彩，图像平淡，色调灰暗
543波段合成标准假彩色图像，地物色彩鲜明，有利于植被（红色）分类，水
体识别
564波段合成非标准假彩色图像，红外波段与红色波段合成，水体边界清晰，利于海岸识别；植被有较好显示，但不便于区分具体植被类别
765对大气层穿透能力较强，例如图像中红色方框内云的影响明显减少
652植被类型丰富，便于植被分类
654便于植被分析。
Landsat8的不同波段组合说明
Landsat 8 OLI_TIRS 卫星数字产品波段介绍2013 年2月11日，美国航空航天局(NASA) 成功发射Landsat-8卫星。
Landsat-8卫星上携带两个传感器，分别是OLI陆地成像仪（Operational Land Imager）和TIRS热红外传感器（Thermal Infrared Sensor）。
Landsat-8 在空间分辨率和光谱特性等方面与Landsat 1-7保持了基本一致，卫星一共有11个波段，波段1-7，9-11的空间分辨率为30米，波段8为15米分辨率的全色波段，卫星每16 天可以实现一次全球覆盖。
OLI陆地成像仪有9个波段，成像宽幅为185x185km。
与Landsat-7 上的ETM 传感器相比，OLI陆地成像仪做了以下调整：1. Band 5的波段范围调整为0.845–0.885 μm，排除了0.825μm处水汽吸收的影响；2. Band 8全色波段范围较窄，从而可以更好区分植被和非植被区域；3. 新增两个波段。
Band 1蓝色波段(0.433–0.453 μm) 主要应用于海岸带观测，Band 9短波红外波段(1.360–1.390 μm) 应用于云检测。
LandSat-8上携带的TIRS热红外传感器主要用于收集地球两个热区地带的热量流失，目标是了解所观测地带水分消耗。
Landsat TM （ETM+）7个波段可以组合很多RGB方案用于不同地物的解译，Landsat8的OLI陆地成像仪包括9个波段，可以组合更多的RGB方案。
OLI包括了ETM+传感器所有的波段，为了避免大气吸收特征，OLI对波段进行了重新调整，比较大的调整是OLI Band5(0.845–0.885 μm)，排除了0.825μm处水汽吸收特征；OLI 全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；此外，还有两个新增的波段：蓝色波段(band 1; 0.433–0.453 μm) 主要应用海岸带观测，短波红外波段(band 9; 1.360–1.390 μm) 包括水汽强吸收特征可用于云检测；近红外band5和短波红外band9与MODIS对应的波段接近，详情参考表3。

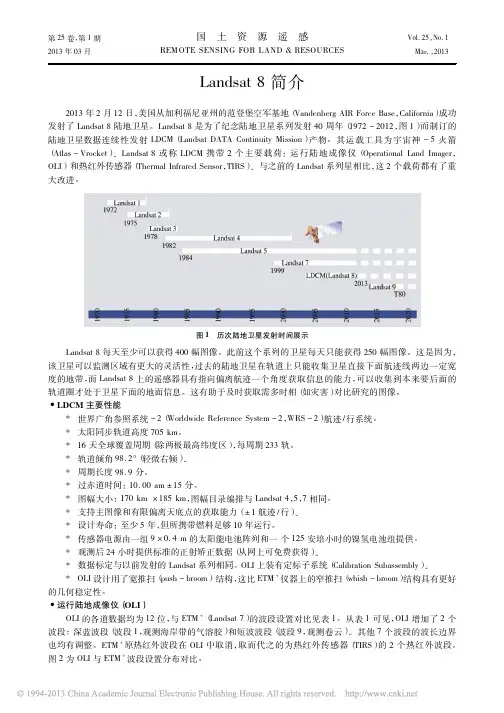

Landsat8简介
感
Vol． 25 ， No． 1 Mar． ， 2013
REM OTE SENSING FOR LAND ＆ RESOURCES
Landsat 8 简介
2013 年 2 月 12 日， California） 成功 美国从加利福尼亚州的范登堡空军基地 （ Vandenberg AIR Force Base， 发射了 Landsat 8 陆地卫星。Landsat 8 是为了纪念陆地卫星系列发射 40 周年 （ 1972 ～ 2012 ， 图 1 ） 而制订的 陆地卫星数据连续性发射 LDCM （ Landsat DATA Continuity Mission ） 产物。 其运载工具为宇宙神 － 5 火箭 （ Atlas － Vrocket） 。Landsat 8 或称 LDCM 携带 2 个主要载荷： 运行陆地成像仪 （ Operational Land Imager， OLI） 和热红外传感器（ Thermal Infrared Sensor， TIRS） 。与之前的 Landsat 系列星相比， 这 2 个载荷都有了重 大改进。
表2
波段 No 1 2 3 4 5 6 7 8 9 10 11 波段名称 New Deep Blue Blue Green Red NIR SWIR2 SWIR3 PAN SWIR TIR TIR 波长范围 / nm 433 ～ 453 450 ～ 515 525 ～ 600 630 ～ 680 845 ～ 885 1 560 ～ 1 660 2 100 ～ 2 300 500 ～ 680 1 360 ～ 1 390 10 300 ～ 11 300 11 500 ～ 12 500
海岸区气溶胶 基色 / 散射 / 海岸 基色 / 海岸 基色 / 海岸 植物 / 海岸 植物 矿物 / 干草 / 无散射 图像锐化 卷云测定 地表温度 地表温度
Landsat 8 中心波长及辐射定标
TM数据各波段中心波长值/ 波谱宽度即wavelength / FWHM Landsat 1-5Wavelength FWHMTM1:0.485μm/0.066TM2:0.569μm或0.56 / 0.082TM3:0.660 μm/0.067TM4:0.840μm或0.83 /0.128TM5:1.676μm或1.65 /0.217TM7:2.223μm或 2.22 /0.252TM6: 11.4μmLandsat 1-5表3 美国USGS发布的Lmax与Lmin值波段Lmax Lmin1 -1.52 193.002 -2.84 365.003 -1.17 264.004 -1.51 221.005 -0.37 30.206 1.2378 15.30327 -0.15 16.50表4 Landsat5TM 数据头文件中的Lmin与Lmax值波段Lmax Lmin1 1.26880 -0.01002 2.98126 -0.02323 1.76186 -0.00784 2.81771 -0.01935 0.65277 -0.00806 3.20107 0.259947 0.44375 -0.0040表5 TM 数据波段对应波谱宽度波段号频谱宽度1 0.0662 0.0823 0.0674 0.1285 0.2177 0.252Landsat 7OLI陆地成像仪包括9个波段，空间分辨率为30米，其中包括一个15米的全色波段，成像宽幅为185x185km。
OLI传感器高度为761km，轨道高度为705km。
OLI包括了ETM+传感器所有的波段，为了避免大气吸收特征，OLI对波段进行了重新调整，比较大的调整是OLI Band5 (NIR)(0.845–0.885 μm)，排除了0.825μm处水汽吸收特征；OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；此外，还有两个新增的波段：蓝色波段(band 1; 0.433–0.453 μm) 主要应用海岸带观测，短波红外波段(band 9; 1.360–1.390 μm) （卷云波段）包括水汽强吸收特征可用于云检测；近红外band5和短波红外band9与MODIS对应的波段接近。
Landsat 8 中心波长及辐射定标
TM数据各波段中心波长值/ 波谱宽度即wavelength / FWHM Landsat 1-5Wavelength FWHMTM1:0.485μm/0.066TM2:0.569μm或0.56 / 0.082TM3:0.660 μm/0.067TM4:0.840μm或0.83 /0.128TM5:1.676μm或1.65 /0.217TM7:2.223μm或 2.22 /0.252TM6: 11.4μmLandsat 1-5表3 美国USGS发布的Lmax与Lmin值波段Lmax Lmin1 -1.52 193.002 -2.84 365.003 -1.17 264.004 -1.51 221.005 -0.37 30.206 1.2378 15.30327 -0.15 16.50表4 Landsat5TM 数据头文件中的Lmin与Lmax值波段Lmax Lmin1 1.26880 -0.01002 2.98126 -0.02323 1.76186 -0.00784 2.81771 -0.01935 0.65277 -0.00806 3.20107 0.259947 0.44375 -0.0040表5 TM 数据波段对应波谱宽度波段号频谱宽度1 0.0662 0.0823 0.0674 0.1285 0.2177 0.252Landsat 7OLI陆地成像仪包括9个波段，空间分辨率为30米，其中包括一个15米的全色波段，成像宽幅为185x185km。
OLI传感器高度为761km，轨道高度为705km。
OLI包括了ETM+传感器所有的波段，为了避免大气吸收特征，OLI对波段进行了重新调整，比较大的调整是OLI Band5 (NIR)(0.845–0.885 μm)，排除了0.825μm处水汽吸收特征；OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；此外，还有两个新增的波段：蓝色波段(band 1; 0.433–0.453 μm) 主要应用海岸带观测，短波红外波段(band 9; 1.360–1.390 μm) （卷云波段）包括水汽强吸收特征可用于云检测；近红外band5和短波红外band9与MODIS对应的波段接近。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
landsat8：
Landsat 8 是美国陆地卫星计划（Landsat）的第八颗卫星，于2013年2月11号在加利福尼亚范登堡空军基地由Atlas-V火箭搭载发射成功，最初称为“陆地卫星数据连续性任务”（Landsat Data Continuity Mission，LDCM）。
Landsat 8上携带陆地成像仪（Operational Land Imager ，OLI）和热红外传感器（Thermal Infrared Sensor，TIRS）。
简介：
Landsat 8是NASA与美国地质调查局（USGS）合作开发并由轨道科学公司（Orbital Science Corporation）建造的。
NASA负责了设计、建造、发射和在轨校准阶段，在此期间卫星被称为Landsat 数据连续性任务（Landsat Data Continuity Mission ，LDCM）。
2013年5月30日，USGS接管了常规操作，卫星改名为Landsat 8。
USGS在地球资源观测与科学（EROS）中心负责发射后的校准活动、卫星操作、数据产品生成和数据存档。
介绍：
OLI陆地成像仪包括9个波段，空间分辨率为30米，其中包括一个15米的全色波段，成像宽幅为185x185km。
OLI包括了ETM+传感器所有的波段，为了避免大气吸收特征，OLI对波段进行了重新调整，比较大的调整是OLI Band5(0.845–0.885 μm)，排除了
0.825μm处水汽吸收特征；OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；此外，还有两
个新增的波段：蓝色波段(band 1; 0.433–0.453 μm) 主要应用海岸带观测，短波红外波段(band 9; 1.360–1.390 μm) 包括水汽强吸收特征可用于云检测；近红外band5和短波红外band9与MODIS对应的波段接近。
