密度测定试验方法
GB208水泥密度试验方法介绍
精选ppt课件
3
因为这些工程均希望水泥较快 地从浆体中下沉，生成致密的水 泥石，所以要求水泥的密度大一 些。在测定水泥的比表面积，颗 粒级配等物理性质时，也必须先 测定水泥的密度。
精选ppt课件
4
硅酸盐水泥的密度，主要取决于熟料矿物组 成，水泥储存条件及时间、熟料的煅烧程度等。 硅酸盐水泥熟料主要矿物的密度为：
硅酸盐水泥
3.1 ~ 3.2
普通硅酸盐水泥
3.05 ~ 3.2
矿渣硅酸盐水泥
3.0 ~ 3.1
火山灰质、粉煤灰硅酸盐水泥 2.7 ~ 3.1
高铝水泥
3.1 ~ 3.3
少熟料和无熟料水泥 2.2 ~ 2.8
精选ppt课件
8
水泥的密度一般采用液体（无 水煤油）排代法测定，我国国标 GB/T208《水泥密度测定方法》就 是采用这种方法。这种方法设备 虽然简单，但需仔细操作，否则 难以做到GB/T208《水泥密度测定 方法》中要求的两次试验结果的 差值不得超过0.02 g/cm3。
温度容易达到。
精选ppt课件
20
报告完毕，谢谢大家！
精选ppt课件
21
精选ppt课件
16
（5） 李氏瓶第一次和第二次恒温时， 恒温水槽中的温差应≤±0.2℃。
4. 结果计算 （1）第二次读数减去初始（第一
次）读数即为水泥试样排开的无水 煤油的体积，它就是水泥试样体积。
（2）水泥密度按下式计算：
精选ppt课件
17
水泥密度 ρ（g/cm3）=水泥试样 量（g）/水泥试样体积（ cm3 ）
15
（3） 试验前应将预先通过0.90mm方 孔筛的水泥试样，在110℃±5℃下烘干 一小时，并在干燥器内冷却至室温备测 定用。
测定固体化工产品密度、相对密度的试验规程
测定固体化工产品密度、相对密度的试验规程1.范围用于测定固体化工产品的密度和相对密度，但不适用于炭黑、开孔式泡沫橡胶或塑料等特殊状态的固体物质的测定。
2.定义2.1 密度（质量密度）：质量除以体积，单位为kg/m3或用其倍数单位。
2.2 相对密度：在给定条件下，某一物质的密度与另一参考物质的密度之比。
其SI单位为1。
2.3 固体的相对密度：在环境温度（20℃）下，一种物质的密度与4℃时水的密度的比值。
以相对密度（水=1）表示。
3. 对试样的要求3.1粉、粒状试样取2g~5g，片、棒或管状试样取1g~30g。
3.2 成型试样应清洁、无裂缝和气泡等缺陷。
3.3 试样需要进行干燥处理时，应按产品标准规定进行。
3.4 试样在试验前应在规定室温条件下放置2h以上，放置时应避免阳光照射，远离热源。
当试验温度与室温相差大时，应延长放置时间，以达到温度均衡。
4. 试验规程4.1 方法1：密度瓶法4.1.1 方法提要：把试样放进已知体积的密度瓶中，加入测定介质，试样的体积可由密度瓶体积减去测定介质的体积求得。
则试样密度为试样质量与其体积之比。
4.1.2 仪器4.1.2.1 AL204分析天平，分度值0.0001g。
4.1.2.2 密度瓶：25c m3。
在测定温度高于天平室温度时，使用图1所示的密度瓶。
4.1.2.3 恒温水浴：温度控制在（23±0.5）℃。
4.1.2.4 温度计：分度值为0.5℃。
4.1.3 试验介质4.1.3.1 测定介质应纯净并且不能使试样溶解，溶胀及发生反应，但试样表面应为介质所浸润。
4.1.3.2 测定环氧树脂粉末，可选用煤油作介质。
4.1.4 试验步骤4.1.4.1 称取空密度瓶的质量，再加入试样称量，然后注入部分测定介质，轻微震荡，使试编制：审核：批准：规程LYGJC/CKSPS-ZY-A30-2013 修订次数第0次修订编制：审核：批准：样充分湿润后，继续将密度瓶注满，试样表面和介质中不得有气泡。
测密度的方法
测密度的方法密度是物质的重量与体积的比值，是描述物质紧密程度的物理量。
测量物质的密度对于科研实验、工程设计和日常生活中的实际问题都具有重要意义。
下面将介绍几种常用的测密度方法。
首先，最常见的方法是使用密度计测量物质的密度。
密度计是一种专门用于测量液体密度的仪器，它利用浮力原理来测定液体的密度。
操作时，将密度计放入待测液体中，读取液面高度，就可以得到液体的密度。
密度计的精度高，操作简便，因此被广泛应用于实验室和工业生产中。
其次，可以利用比重瓶来测量固体和液体的密度。
比重瓶是一种玻璃瓶，通常带有标尺，可以容纳一定量的液体。
操作时，先称量比重瓶空瓶的质量，然后将待测液体倒入比重瓶中，再称量比重瓶和液体的总质量。
通过计算两次称量的差值，再结合比重瓶的体积，就可以得到液体的密度。
对于固体，可以利用比重瓶测量其在水中的置换体积，再根据固体的质量和置换体积计算密度。
另外，气体的密度可以通过气体比重瓶来测量。
气体比重瓶是一种特殊的比重瓶，可以用于测量气体的密度。
操作时，将气体比重瓶充满待测气体，再测量比重瓶的质量和体积，就可以计算出气体的密度。
此外，还可以利用浮力法来测量固体的密度。
浮力法是利用物体在液体中受到的浮力来确定物体的密度。
操作时，将待测固体悬挂在天平上，首先测量其在空气中的质量，然后将其浸入液体中，测量其受到的浮力，再根据浮力和重力的平衡关系，就可以计算出固体的密度。
最后，还可以利用密度梯度管来测量液体的密度。
密度梯度管是一种特殊的玻璃管，可以容纳不同密度的液体，并且能够形成密度梯度。
操作时，将待测液体倒入密度梯度管中，观察不同液体层之间的分界线，就可以根据密度梯度来确定液体的密度。
总之，测量物质的密度是一项重要的实验技术，不同的物质和实验条件需要选择合适的测密度方法。
通过合理选择和操作，可以准确、快速地测量出物质的密度，为科研和生产提供重要的数据支持。

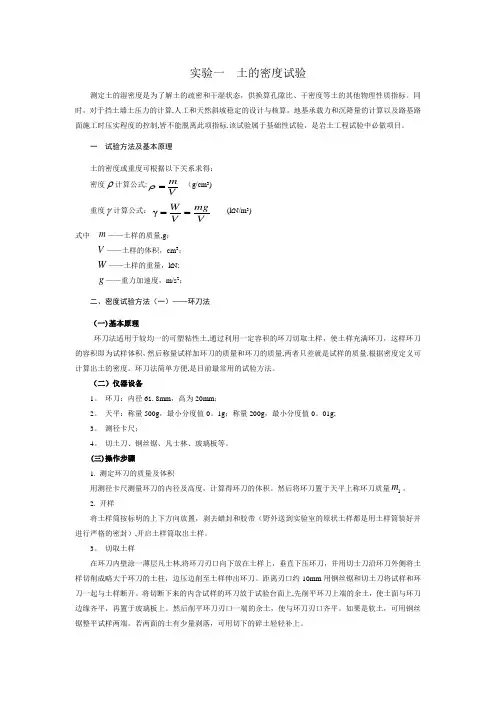

实验一 土的密度试验
实验一土的密度试验测定土的湿密度是为了解土的疏密和干湿状态，供换算孔隙比、干密度等土的其他物理性质指标。
同时，对于挡土墙土压力的计算,人工和天然斜坡稳定的设计与核算，地基承载力和沉降量的计算以及路基路面施工时压实程度的控制,皆不能脱离此项指标.该试验属于基础性试验，是岩土工程试验中必做项目。
一试验方法及基本原理二、密度试验方法（一）——环刀法（一)基本原理环刀法适用于较均一的可塑粘性土,通过利用一定容积的环刀切取土样，使土样充满环刀，这样环刀的容积即为试样体积，然后称量试样加环刀的质量和环刀的质量,两者只差就是试样的质量.根据密度定义可计算出土的密度。
环刀法简单方便,是目前最常用的试验方法。
（二）仪器设备1。
环刀：内径61.8mm，高为20mm；2。
天平：称量500g，最小分度值0。
1g；称量200g，最小分度值0。
01g;3。
测径卡尺；4。
切土刀、钢丝锯、凡士林、玻璃板等。
(三)操作步骤1. 测定环刀的质量及体积m。
用测径卡尺测量环刀的内径及高度，计算得环刀的体积。
然后将环刀置于天平上称环刀质量12. 开样将土样筒按标明的上下方向放置，剥去蜡封和胶带（野外送到实验室的原状土样都是用土样筒装好并进行严格的密封）,开启土样筒取出土样。
3。
切取土样在环刀内壁涂一薄层凡士林,将环刀刃口向下放在土样上，垂直下压环刀，并用切士刀沿环刀外侧将土样切削成略大于环刀的土柱，边压边削至土样伸出环刀。
距离刃口约10mm用钢丝锯和切土刀将试样和环刀一起与土样断开。
将切断下来的内含试样的环刀放于试验台面上,先削平环刀上端的余土，使土面与环刀边缘齐平，再置于玻璃板上。
然后削平环刀刃口一端的余土，使与环刀刃口齐平。
如果是软土，可用钢丝锯整平试样两端。
若两面的土有少量剥落，可用切下的碎土轻轻补上。
4. 测定环刀与土样的质量m，准确至0。
1 g.擦净环刀外壁，称量环刀加试样的质量2(四）试验记录与密度计算（1)试验数据记录将试验数据记录在表格中，记录表格可参见表1-4表1-4 密度试验记录表（环刀法）工程名称：；工程编号：;试验日期：;试验者：;记录者:；校核者：.(2)计算试样湿密度试样的湿密度按下式计算，计算准至0.01 g/ cm3。
astm 标准中密度测定
ASTM标准中，密度测定有多种方法，主要包括以下几种：
1. ASTM D792：这是一种用于测定透明和不透明液体运动粘度的标准试验方法，同时也用于计算动态粘度。
2. ASTM D1505：这种方法使用密度梯度法来测定物质的密度。
物质被放置于有不同密度的液体量筒中，里面配有浮球（已知密度的玻璃球）。
物质务必浮于两个浮球之间。
根据物质在量筒中的位置和玻璃球的密度，物质的密度能够被计算出来。
3. ASTM D4883：这种方法使用超声波来测定聚乙烯的密度。
在树脂中的无机物对超声波密度几乎没有影响，因此这种方法用于测量基础树脂的密度。
4. ASTM D1298-17：这是一种使用比重计法测定原油和液体石油产品的密度、相对密度或API重力的标准试验方法。
5. ASTM D792、ISO 1183、GB/T1033：这些方法分别用于测定无空洞外型或挤压成型的非泡沫塑料和粉末，片状和颗粒密度。
总的来说，ASTM标准中提供了多种密度测定方法，适用于不同的样品和应用场景。
在进行密度测定时，需要根据样品的性质和测试目的选择合适的测试方法。
2020版《中国药典》—密度测定法公示稿(第二次)
密度测定法密度系指在规定温度下单位体积物质的质量。
温度为t℃时的密度用ρt 表示，单位为kg/m3、g/cm3。
密度是药品包装材料的特性之一，可用于药品包装材料的鉴别。
药品包装材料的密度一般采用浸渍法测定。
浸渍法系指供试品在规定温度的浸渍液中，所受到浮力的大小，等于供试品排开浸渍液的体积与浸渍液密度的乘积。
而浮力的大小可以通过测量供试品的质量与供试品在浸渍液中的质量求得。
本法适用于除泡沫塑料以外的塑料容器（材料）的密度测定。
仪器精度为0.1mg 的天平，附密度测定装置（温度计的最小分度值为0.5℃）.供试品的制备及测定供试品应在23℃±2℃，相对湿度50%±5%环境中放置 4 小时以上，然后在此条件下进行试验。
供试品为除粉料以外的任何无气孔材料，表面应光滑平整、无凹陷，清洁，无裂缝，无气泡等缺陷。
尺寸适宜，供试品质量不超过 2g。
浸渍液应选用新沸放冷水或其他适宜的液体，不与供试品作用的液体，必要时可加入润湿剂，但应小于浸渍液总体积的 0.1%，以除去小气泡。
在测试过程中，供试品与该液体接触时，对供试品应无影响。
供试品上端距浸渍液液面应不小于 10mm，供试品表面不能粘附空气泡。
浸渍液密度应小于供试品密度；当材料密度大于 1 时可选用水或者无水乙醇，当材料密度小于 1 时可选用无水乙醇。
取供试品适量，置于天平上，精密测定其在空气中的质量（a），然后将供试品置于盛有一定量已知密度（ρx）的浸渍液（水或无水乙醇）中，精密测定其质量（b），按下式计算容器（材料）的密度。
式中：ρt 为温度为t℃时供试品的密度，g/cm3a 为供试品在空气中的质量，gb 为供试品在浸渍液中的质量，gρx 为浸渍液的密度，g/cm3【附注】水及无水乙醇在不同温度下的密度见表 1、表 2。
表 1 水在不同温度下的密度 (单位:g/cm3)T/℃0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.918 0.99862 0.99860 0.99859 0.99857 0.99855 0.99853 0.99851 0.99849 0.99847 0.9984519 0.99843 0.99841 0.99839 0.99837 0.99835 0.99833 0.99831 0.99829 0.99827 0.9982520 0.99823 0.99821 0.99819 0.99817 0.99815 0.99813 0.99811 0.99808 0.99806 0.9980421 0.99802 0.99800 0.99798 0.99795 0.99793 0.99791 0.99789 0.99786 0.99784 0.9978222 0.99780 0.99777 0.99775 0.99773 0.99771 0.99768 0.99766 0.99764 0.99761 0.9975923 0.99756 0.99754 0.99752 0.99749 0.99747 0.99744 0.99742 0.99740 0.99737 0.9973524 0.99732 0.99730 0.99727 0.99725 0.99722 0.99720 0.99717 0.99715 0.99712 0.9971025 0.99707 0.99704 0.99702 099699 0.99697 0.99694 0.99691 0.99689 0.99686 0.99684T/℃0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.918 0.79105 0.79096 0.79088 0.79079 0.79071 0.79062 0.79054 0.79045 0.79037 0.7902819 0.79020 0.79011 0.79002 0.78994 0.78985 0.78977 0.78968 0.78960 0.78951 0.7894320 0.78934 0.78926 0.78917 0.78909 0.78900 0.78892 0.78883 0.78874 0.78866 0.7885721 0.78849 0.78840 0.78832 0.78823 0.78815 0.78806 0.78797 0.78789 0.78780 0.7877222 0.78763 0.78755 0.78746 0.78738 0.78729 0.78720 0.78712 0.78703 0.78695 0.7868623 0.78678 0.78669 0.78660 0.78652 0.78643 0.78635 0.78626 0.78618 0.78609 0.7860024 0.78592 0.78583 0.78575 0.78566 0.78558 0.78549 0.78540 0.78532 0.78523 0.7851525 0.78506 0.78497 0.78489 0.78480 0.78472 0.78463 0.75454 0.78446 0.78437 0.78429。
化学品密度测试标准
化学品密度测试标准
测量化学品密度的方法有多种，以下是其中三种常用的方法：
1. 称量法：使用精密天平称取液体的重量，再用容量瓶或量杯测量液体的体积，通过密度公式计算密度。
2. 浮力法：使用浮力计测量液体的密度。
3. 电导率法：使用电导率仪测量液体的电导率，再转换成密度。
这些方法都需要使用专业的仪器和设备，并且测量结果可能受到温度、压力等因素的影响，因此需要注意校准和确保精度。
以上内容仅供参考，如需获取更准确的信息，建议查阅化学实验相关书籍或咨询化学领域专业人士。
土工密度试验
土工密度试验1．环刀法（1）本试验方法适用于细粒土。
（2）本试验所用的主要仪器设备，应符合下列规定： 1）环刀：内径61.8mm 和79.8mm ，高度20mm 。
2）天平：称量500g ，最小分度值0.1g ；称量200g ，最小分度值为0.01g 。
（3）环刀法测定密度，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀。
根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。
（4）试样的湿密度，应按下式计算：ρ0＝M 0/V式中ρ0——试样的湿密度（g/cm 3），准确到0.01g/cm 3。
（5）试样的干密度，应按下式计算：01.01w d +=ρρ（6）本试验应进行两次测定，两次测定的差值不得大于0.03g/cm 3，取两次测值的平均值。
（7）环刀法试验的记录格式见GB/T50123-1999附录D 表D-2。
2．蜡封法（1）本试验方法适用于易破裂土和形状不规则的坚硬土。
（2）本试验所用的主要仪器设备，应符合下列规定： 1）蜡封设备：应附熔蜡加热器。
2）天平：应符合环刀法天平的规定。
（3）蜡封法试验，应按下列步骤进行：1）从原状土样中，切取体积不小于30cm 3的代表性试样，清除表面浮土及尖锐棱角，系上细线，称试样质量，准确至0.01g 。
2）持线将试样缓缓浸入刚过熔点的蜡液中，浸没后立即提出，检查试样周围的蜡膜，当有气泡时应用针刺破，再用蜡液补平，冷却后称蜡封试样质量。
3）将蜡封试样挂在天平的一端，浸没于盛有纯水的烧杯中，称蜡封试样在纯水中的质量，并测定纯水温度。
4）取出试样，擦干蜡面上的水分，再称蜡封试样质量。
当浸水后试样质量增加时，应另取试样重做试验。
（4）试样的密度应按下式计算：novo WTovo om m m m m ρρρ---=式中m o ——蜡封试样质量（g ）；m ov ——蜡封试样在纯水中的质量（g ）； ρWT ——纯水在T ℃时的密度（g/cm 3）； ρn ——蜡的密度（g/cm 3）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机 缆专
6.试验结果表示方法 计算每一个试件的失重，其计算公式为:
W0 W1 G A
G——试件的失重，单位为mg/cm2； W0——试件的原始重量，单位为mg; W1——试件热处理后的重量，单位为mg A——试件的总面积，单位为cm2。 一组数据三个试件的失重值，取其中间值作为绝缘或护套 的失重试验结果。电机 缆专源自电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
（3）取样 绝缘取样：从每个被试绝缘线芯上，在距离端部 至少0.5m处，截取一根1.5L长的试样。 L由相应的电缆产品标准规定。如果电缆产品标 准没有规定，则L取200mm。 聚乙烯(PE)护套取样：试验前，被试电缆应在室 温下存放至少24小时。在距离电缆端部至少2m处， 截取一根(500±5)mm长的试样。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
对于内表面或外表面不是光滑的管状试件 （无论是绝缘还是护套）的挥发表面积都 可以用管状试件的表面积计算公式进行计 算。 对于扁平软线和电缆〔例如BVVB、 227IEC52（RVV）〕的护套内外表面积按 其截面尺寸来计算。这些尺寸均应测定到 两位小数，以mm计。 扁护套内侧的凸脊可以认为是平的。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
GB/T 12706.1
表17 各种热固性绝缘混合料的特殊性能试验要求 试验项目 单 位 EPR HEPR XLPE （混合料代号见4.2） 收缩试验(GB/T 2951.31997中第10章)
4 4.1 4.2 4.3 4.4
标志间长度L 处理温度(偏差±3℃) 持续时间 最大允许收缩率
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
7.注意事项 (1)在制作哑铃试件时，应注意试件的厚度应控制 在（1.0±0.2）mm范围内，特别要注意如果热老 化试验和热失重试验同时进行，用于热失重试件 的厚度应选择符合要求的试件。 (2)管状试件的总表面积应大于5 cm2，如果被试 试件的外径较小，应取足够长的试样，保证试件 的总面积符合要求。 (3)在测量哑铃试件厚度时，机械性能试件的厚度 是测量其标志区间的最小厚度，而失重试验用的 试件是测量其整个试件上的平均厚度，注意两者 的区别。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能 （3）热处理结束后，试件应重新放入环境 温度下的干燥器中存放至少20小时，然后 再准确称重每一个试件（W1），以mg计， 精确到一位小数。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能 2) 对于内径不超过12.5mm的试样，只要绝 缘内不粘附半导电层，可以用管状试件代 替哑铃试件。如有任何残留隔离层，应用 适当的方法除去，而不能用溶剂法除去。 3) 哑铃试件两个表面应平行，其厚度为 （1.0±0.2）mm，不要求加标记线。 4) 管状试件长度取决于试件的总表面积， 长度应足够长，保证总表面积大于5 cm2。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
2．取样 若失重试验与老化后机械性能结合起来进行，试 件应采用按热老化试验规定的条件经受热老化试 验的试件中的三个，每个绝缘线芯或每个护套取 一组试件（三个试件）。 如果仅仅是进行热失重试验，可以在制取绝缘或 护套试件时同时制取失重试验用试件，或者应从 每一被试绝缘线芯上或成品电缆护套上截取3个 试样，每个试样长大约100mm，然后按下列规定 的方法从每个试样上制备制样。
4．挥发表面积计算 每个试件的表面积应在失重试验之前进行计算。 (1)管状试件 表面积A （以cm2计） =外表面积+内表面积+断面面积
2 ( D ) (l ) A 100
δ——试件平均厚度，mm；δ≤0.4mm，两位小数； δ＞0.4mm，一位小数； D——试件平均外径，mm； D≤2mm，两位小数； D＞2mm，一位小数； l——试件长度，mm，精确到一位小数。
5 3 －
5 3 110
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-密度测定 密度测定 试验方法：GB/T 2951. 3-1997(GB/T 2951.132008《电缆和光缆绝缘和护套材料通用试验 方法 第13部分 通用试验方法—密度测定方 法—吸水试验—收缩试验》)中叙述了两种测 试密度的方法：悬浮法(通用方法)和比重瓶 法(基准方法)。 适用于电线、电缆最常用的绝缘和护套材料， 如弹性体、聚氯乙烯、聚乙烯、聚丙烯等的 密度测定。
200±5mm
电机 缆专
2~5mm
2~5mm
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
(5)试验步骤 绝缘试样：应将试样导体的裸露端头水平支架在空气烘箱 中，或平放在滑石粉槽的表面，使得绝缘能自由伸缩。按 有关电缆产品标准规定的温度和时间加热试样。然后在空 气中冷却试样至室温，重新测量每个试样的标记之间的距 离(L2)，精确到0.5mm。 PE护套试样：试样应水平支架在预热的烘箱里，预热温 度及放置时间按有关电缆产品标准规定。然后从烘箱中取 出试样，在室温下冷却，重复5次这样的冷热循环。最后 冷却至室温，重新测量每个试样的标记之间的距离 （L2），精确到0.5mm。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
(6)试验结果表示方法 收缩率△L按下式计算： L L2 L 1 100% L1 (7)注意事项 ①在进行绝缘热收缩试验时，有个时间要求，就是在截 取试样到在试样上进行标记的时间不能超过5分钟。 ②无论是进行绝缘热收缩试验还是进行PE护套热收缩试 验，取样时电缆端部的一段应去除，不应用来作为热收 缩的试样。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
（2）哑铃试件 I号哑铃试件
A
1256 180 100
II号哑铃试件
624 118 A 100
δ是试件的平均厚度，按本节第二条《绝缘和护 套材料机械性能试验》中关于哑铃试件厚度测量 的规定测得。以mm计，精确到两位小数。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
热失重试验
热失重试验是指聚氯乙烯绝缘或护套在热老化箱 中在一定温度和时间内单位表面积上质量的损失。 1．试验设备 分析天平：精度为0.1 mg ; 指针式测厚仪：精度0.01 mm。 哑铃刀 使用硅胶或类似材料的干燥器。 自然通风烘箱或压力通风烘箱：要求同热老化试 验用烘箱相同。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能 3.试件制备 (1)绝缘试件制备 ①除去所有护层，抽出导电线芯。绝缘上 的半导电层应采用机械方法而不用溶剂法 除去。 ②试验用试件： 1)尽可能制取I号哑铃试件，如果绝缘线芯 尺寸太小，可制取Ⅱ号哑铃试件。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
（4）试样制备 绝缘制样：除粘附的挤包半导电屏蔽层之外，应及时从 绝缘线芯试样上除去所有护层，截取试样后5分钟之内， 在每一绝缘线芯试样的中部标上L±5mm的试样长度。测 量标记之间的距离(L1)。精确到0.5mm。然后在每个试样 两端距离标记2至5mm处去除绝缘。 PE护套制样：切取试样后立即测量护套的原始长度(L1)。 原始长度取两次测量值的平均值。两次测量应沿电缆纵 向平行于电缆轴向方向，在电缆端部正对面的两标记处 进行测量。如果试样是弯曲的，则测量应分别在弯曲试 样的内侧和外侧进行。 约300mm
电线电缆检验工职业技能培训
物理机械性能
王 卫 东
电机 缆专
电 线 电 第 三缆 章职 物业 理技 机 械能 性培 能 检训
测
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
热老化试验
7.老化试验的注意事项 (1)试件必须挂在老化箱的有效空间内，所谓有效空间是指 在老化箱检定报告中给定的温度波动(随时间波动和随空间 位置波动)符合要求的区间，一般检定报告中会给出距老化 箱内壁上下、左右、前后距离内的空间是符合要求的。 (2)在制取老化试样用的试件或试样时，应尽量靠近原始机 械性能的试样处取样。 (3)老化试验时组分实质上不同的材料不应同时进行试验。 (4)老化前后的试件预处理的条件应一致。 (5)为了减少试验误差，老化前后的试件应同时连续进行拉 伸试验。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
(2)护套试件制备 护套内部（及外部，若有的话）的所有元 件均应除去，注意不要损伤护套，然后按 绝缘失重试件的制取方法制备试件。
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-物理机械性能
电机 缆专
电线电缆检验工职业技能培训
物理机械性能
电缆绝缘和护套材料通用试验方法-密度测定
